02同步发电机的并联运行

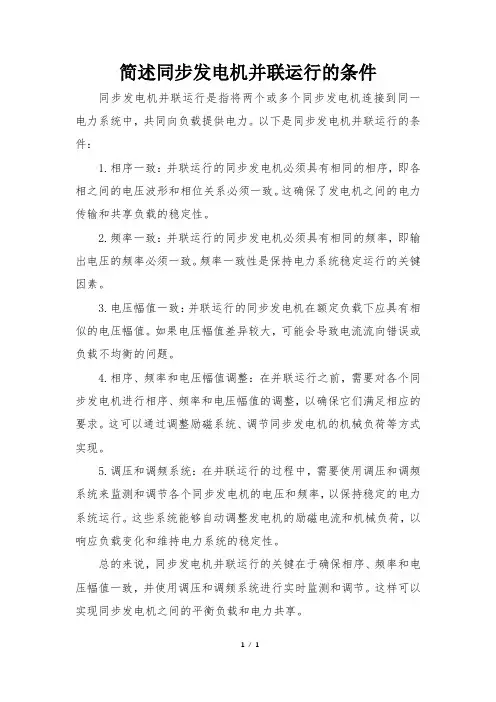

简述同步发电机并联运行的条件同步发电机并联运行是指将两个或多个同步发电机连接到同一电力系统中，共同向负载提供电力。

以下是同步发电机并联运行的条件：
1.相序一致：并联运行的同步发电机必须具有相同的相序，即各相之间的电压波形和相位关系必须一致。

这确保了发电机之间的电力传输和共享负载的稳定性。

2.频率一致：并联运行的同步发电机必须具有相同的频率，即输出电压的频率必须一致。

频率一致性是保持电力系统稳定运行的关键因素。

3.电压幅值一致：并联运行的同步发电机在额定负载下应具有相似的电压幅值。

如果电压幅值差异较大，可能会导致电流流向错误或负载不均衡的问题。

4.相序、频率和电压幅值调整：在并联运行之前，需要对各个同步发电机进行相序、频率和电压幅值的调整，以确保它们满足相应的要求。

这可以通过调整励磁系统、调节同步发电机的机械负荷等方式实现。

5.调压和调频系统：在并联运行的过程中，需要使用调压和调频系统来监测和调节各个同步发电机的电压和频率，以保持稳定的电力系统运行。

这些系统能够自动调整发电机的励磁电流和机械负荷，以响应负载变化和维持电力系统的稳定性。

总的来说，同步发电机并联运行的关键在于确保相序、频率和电压幅值一致，并使用调压和调频系统进行实时监测和调节。

这样可以实现同步发电机之间的平衡负载和电力共享。

1/ 1。

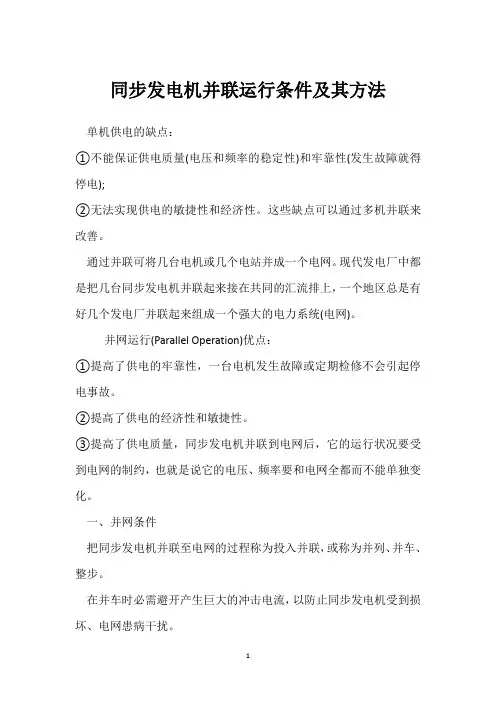

同步发电机并联运行条件及其方法单机供电的缺点：①不能保证供电质量(电压和频率的稳定性)和牢靠性(发生故障就得停电);②无法实现供电的敏捷性和经济性。

这些缺点可以通过多机并联来改善。

通过并联可将几台电机或几个电站并成一个电网。

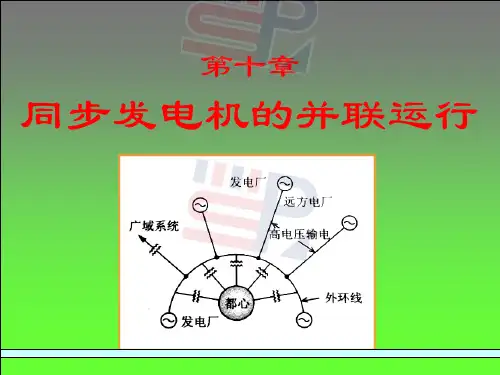

现代发电厂中都是把几台同步发电机并联起来接在共同的汇流排上，一个地区总是有好几个发电厂并联起来组成一个强大的电力系统(电网)。

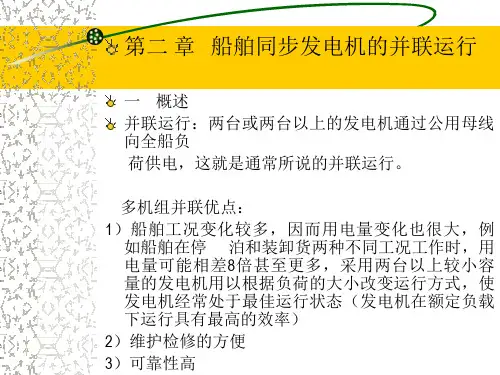

并网运行(Parallel Operation)优点：①提高了供电的牢靠性，一台电机发生故障或定期检修不会引起停电事故。

②提高了供电的经济性和敏捷性。

③提高了供电质量，同步发电机并联到电网后，它的运行状况要受到电网的制约，也就是说它的电压、频率要和电网全都而不能单独变化。

一、并网条件把同步发电机并联至电网的过程称为投入并联，或称为并列、并车、整步。

在并车时必需避开产生巨大的冲击电流，以防止同步发电机受到损坏、电网患病干扰。

并网条件：① 电压有效值应相等即U=U1；② 频率和相位应相等f=f1、j =j1；③ 双方应有全都的相序。

若以上条件中的任何一个不满意则在开关K的两端，会消失差额电压，假如闭合K，在发电机和电网组成的回路中必定会消失瞬态冲击电流。

上述条件中，除相序全都是肯定条件外，其它条件都是相对的，由于通常电机可以承受一些小的冲击电流。

二、并联方法并车的预备工作是检查并车条件和确定合闸时刻。

通常用电压表测量电网电压，并调整发电机的励磁电流使得发电机的输出电压U=U1。

再借助同步指示器检查并调整频率和以确定合闸时刻。

同步指示器法(1) 灯光明暗法将三只灯泡直接跨接于电网与发电机的对应相之间。

并车方法为：①通过调整发电机励磁电流使得发电机的端电压等于电网电压；②电压调整好后，假如相序全都，灯光应表现为明暗交替，假如灯光不是明暗交替，则说明相序不全都，这时应调整发电机的出线相序或电网的引线相序，严格保证相序全都；③通过调整发电机的转速转变其频率，直到灯光明暗交替非常缓慢时，说明和电网频率已非常接近，等待灯光完全变暗的瞬间到来，即可合闸并车。

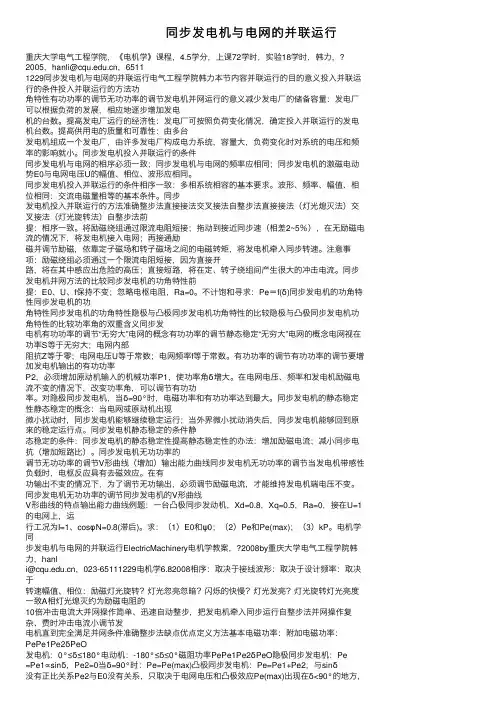

同步发电机与电⽹的并联运⾏重庆⼤学电⽓⼯程学院，《电机学》课程，4.5学分，上课72学时，实验18学时，韩⼒，? 2005，hanli@，65111229同步发电机与电⽹的并联运⾏电⽓⼯程学院韩⼒本节内容并联运⾏的⽬的意义投⼊并联运⾏的条件投⼊并联运⾏的⽅法功⾓特性有功功率的调节⽆功功率的调节发电机并⽹运⾏的意义减少发电⼚的储备容量：发电⼚可以根据负荷的发展，相应地逐步增加发电机的台数。

提⾼发电⼚运⾏的经济性：发电⼚可按照负荷变化倩况，确定投⼊并联运⾏的发电机台数。

提⾼供⽤电的质量和可靠性：由多台发电机组成⼀个发电⼚，由许多发电⼚构成电⼒系统，容量⼤，负荷变化时对系统的电压和频率的影响就⼩。

同步发电机投⼊并联运⾏的条件同步发电机与电⽹的相序必须⼀致；同步发电机与电⽹的频率应相同；同步发电机的激磁电动势E0与电⽹电压U的幅值、相位、波形应相同。

同步发电机投⼊并联运⾏的条件相序⼀致：多相系统相容的基本要求。

波形、频率、幅值、相位相同：交流电磁量相等的基本条件。

同步发电机投⼊并联运⾏的⽅法准确整步法直接接法交叉接法⾃整步法直接接法（灯光熄灭法）交叉接法（灯光旋转法）⾃整步法前提：相序⼀致。

将励磁绕组通过限流电阻短接；拖动到接近同步速（相差2~5％），在⽆励磁电流的情况下，将发电机接⼊电⽹；再接通励磁并调节励磁，依靠定⼦磁场和转⼦磁场之间的电磁转矩，将发电机牵⼊同步转速。

注意事项：励磁绕组必须通过⼀个限流电阻短接，因为直接开路，将在其中感应出危险的⾼压；直接短路，将在定、转⼦绕组间产⽣很⼤的冲击电流。

同步发电机并⽹⽅法的⽐较同步发电机的功⾓特性前提：E0、U、f保持不变；忽略电枢电阻，Ra=0。

不计饱和寻求：Pe＝f(δ)同步发电机的功⾓特性同步发电机的功⾓特性同步发电机的功⾓特性隐极与凸极同步发电机功⾓特性的⽐较隐极与凸极同步发电机功⾓特性的⽐较功率⾓的双重含义同步发电机有功功率的调节“⽆穷⼤”电⽹的概念有功功率的调节静态稳定“⽆穷⼤”电⽹的概念电⽹视在功率S等于⽆穷⼤；电⽹内部阻抗Z等于零；电⽹电压U等于常数；电⽹频率f等于常数。

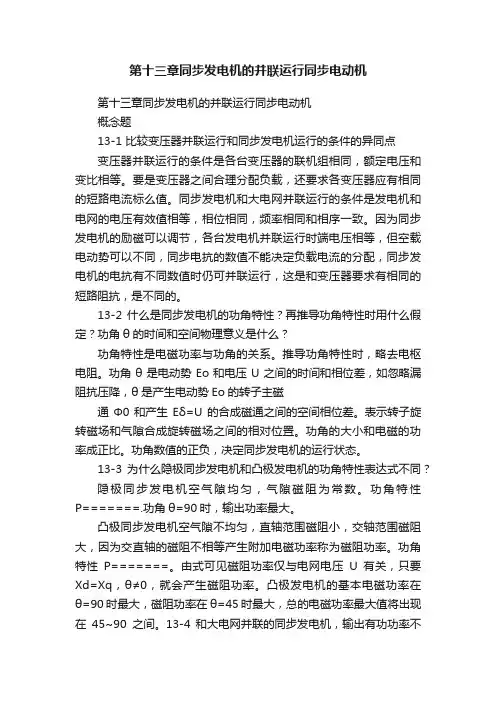

第十三章同步发电机的并联运行同步电动机第十三章同步发电机的并联运行同步电动机概念题13-1 比较变压器并联运行和同步发电机运行的条件的异同点变压器并联运行的条件是各台变压器的联机组相同，额定电压和变比相等。

要是变压器之间合理分配负载，还要求各变压器应有相同的短路电流标么值。

同步发电机和大电网并联运行的条件是发电机和电网的电压有效值相等，相位相同，频率相同和相序一致。

因为同步发电机的励磁可以调节，各台发电机并联运行时端电压相等，但空载电动势可以不同，同步电抗的数值不能决定负载电流的分配，同步发电机的电抗有不同数值时仍可并联运行，这是和变压器要求有相同的短路阻抗，是不同的。

13-2 什么是同步发电机的功角特性？再推导功角特性时用什么假定？功角θ的时间和空间物理意义是什么？功角特性是电磁功率与功角的关系。

推导功角特性时，略去电枢电阻。

功角θ是电动势Eo和电压U之间的时间和相位差，如忽略漏阻抗压降，θ是产生电动势Eo的转子主磁通Φ0和产生Eδ=U的合成磁通之间的空间相位差。

表示转子旋转磁场和气隙合成旋转磁场之间的相对位置。

功角的大小和电磁的功率成正比。

功角数值的正负，决定同步发电机的运行状态。

13-3 为什么隐极同步发电机和凸极发电机的功角特性表达式不同？隐极同步发电机空气隙均匀，气隙磁阻为常数。

功角特性P=======.功角θ=90时，输出功率最大。

凸极同步发电机空气隙不均匀，直轴范围磁阻小，交轴范围磁阻大，因为交直轴的磁阻不相等产生附加电磁功率称为磁阻功率。

功角特性P=======。

由式可见磁阻功率仅与电网电压U有关，只要Xd=Xq，θ≠0，就会产生磁阻功率。

凸极发电机的基本电磁功率在θ=90时最大，磁阻功率在θ=45时最大，总的电磁功率最大值将出现在45~90之间。

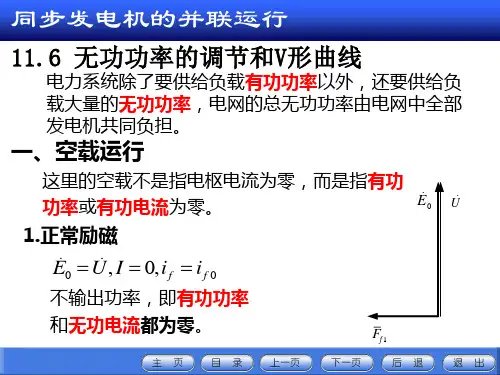

13-4 和大电网并联的同步发电机，输出有功功率不变，改变励磁电流的大小，输出无功功率的大小是否改变？和大电网并联的同步发电机，输出有功功率不变，改变励磁电流的大小，则无功功率的大小要改变，过历时发电机输出的感性无功功率，欠励时发电机输出容性无功功率。

同步发电机的并联运行➢无限大电网无限大电网：现代电网的电压和频率可以看作是不变的，即U=常数，f＝常数，称为无限大电网，所以无限大电网实际上相当于一个内阻抗等于零的恒频、恒压电源。

➢并联投入条件1.发电机的电压幅值等于电网电压幅值，而且波形一致。

2.投入时，发电机的电压相位与电网电压相位一致。

3.发电机的频率等于电网的频率。

4.发电机的相序必须与电网相序一致。

§11-2 同步发电机并联投入的条件和方法➢并联投入方法整步过程：把发电机投入到电网所进行的操作过程称为整步过程（或称并车)。

整步方法：准整步和自整步。

准整步：把发电机调整到完全合乎并联投入条件，然后投入电网，这种方法叫准整步。

自整步：首先校验发电机的相序，并按照规定的转向(和定子旋转磁场的转向一致)把发电机拖动到接近同步速旋转，把励磁绕组通过一限流电阻短路(不加励磁)，然后把发电机投入电网，并立即加上励磁，依靠定、转子间形成的电磁力矩，把转子自动地拉入同步。

同步发电机的并联运行§11-3 同步发电机的功率和转矩平衡方程式P 1= ( pm+ pfe+ pad) +PMP 2=PM-PcuaP2= mUI cosϕE 0 U cos ϕ + Ir a = E δ cos ϕ'P M= mE δ I cos ϕ'图11-7 隐极同步发电机电动势相量图 jI x s E δ jI x σ UI r aϕ' I➢ 转矩方程式T 1 = T 0 + T MP 1 = p fe + p m + P M Ω1 Ω1 Ω1Ω = 2π n 1 = 2π f (机械弧度/ 秒) 1 60 p同步发电机的并联运行§11-4 同步发电机的功角特性功角特性是同步电机并网运行的基本特性之一。

通过功角特性，可以确定稳态运行时发电机所能发出的最大电磁功率，还可以用它来分析静态稳定等问题。

功率角：指励磁电动势E 0和电网电压U 这两个向量之表示。

两台发电机要并网,其功率比一定必须相等.出力也不必一定相同.只要满足以下条件就可以:1，发电机的频率必须相同；2，发电机的电压波形要相同；3，发电机的电压大小，相位要相同；4，发电机的相序要相同。

5.必须有假负载加载中调试.与电流(做功)无关.不是出力,而是输出功率相等.否则会出现功率倒灌,虚功现象.如果不同,必须改变某台发电机的调速特性,使两台发电机的调速特性基本一致,调速特性可以通过调速器来改变两台不同容量的发电机组并机运行，当输出功率达到临近两台发电机组总容量时，是否会出现小容量发电机组先出现过载现象？回答：发电机组“并机运行”有两种不同的状态：一、并入无穷大电网运行，二、并小型独立小电网（孤网）运行或只有两台发电机独立并列运行。

如果是第一种状态，大电网在常态下发电机组输出的有功功率只与原动机的出力有关，成正比。

不会出现小容量发电机组功率优先的问题。

但是输出的无功功率与该发电机励磁系统的“调差率”有关！当电网电压变化时，“调差”相对灵敏的发电机输出的无功功率比另一台发电机变化要大。

如果是第二种状态，两台发电机组的功率输出就要由各自的“电抗”决定了，如果两台发电机独立并列运行时装设了“有功功率自动平衡分配”控制系统，那么当输出功率达到临近两台发电机组总容量时，是不会出现小容量发电机组出力优先情况的，有功功率会根据总负荷情况按机组容量比例自动平衡分配有功功率。

否则“电抗”小的机组将会大大加重负担，过负荷。

发电机组并联运行的条件一、发电机组并列运行的条件是什么？发电机组投入并列运行的整个过程叫做并列。

将一台发电机组先运行起来，把电压送至母线上，而另一台发电机组启动后，与前一台发电机组并列，应在合闸瞬间，发电机组不应出现有害的冲击电流，转轴不受到突然的冲击。

合闸后，转子应能很快的被拉入同步。

（即转子转速等于额定转速）因此发电机组并列必须具备以下条件：1.发电机组电压的有效值与波形必须相同.2.两台发电机电压的相位相同.3.两台发电机组的频率相同.4.两台发电机组的相序一致.二、什么叫发电机组的准同期并列法？怎样进行同期并列？准同期就是准确周期。

同步发电机的并联运行§11-4 同步发电机的功角特性功率角：指励磁电动势和电网电压这两个向量之间的夹角，用表示。

功角特性：指同步电机接在电网上对称稳态运行时，电机的电磁功率与功率角之间的关系。

0E &U&θ¾功率角θ的物理意义1）功率角是和之间的时间相位差角，对发电机而言，θ角是励磁电动势超前于端电压的时间角。

0E &U &0E &U &同步发电机的并联运行§11-4 同步发电机的功角特性同步发电机的并联运行§11-5 同步发电机与无限大电网并联运行时有功功率的调节和静态稳定以隐极电机为例，饱和影响和电枢电阻略去不计，由于把电网看作无限大电网。

所以U＝常值，且f=常值。

同步发电机的并联运行§11-5 同步发电机与无限大电网并联运行时有功功率的调节和静态稳定¾静态稳定在电网或原动机方面偶然发生一些微小扰动时，当扰动的原因消失以后，发电机能否回到原先的状态继续运行，这称为同步发电机的静态稳定问题。

如果能回到原先的状态，发电机就是“静态稳定”的，反之，就是不稳定的。

¾静态稳定静态稳定条件：以θ角表示。

对于隐极同步发电机，运行在0°<θ<90°范围内，发电机是静态稳定的。

运行在90°<θ<180°范围内，发电机是静态不稳定的。

当θ=90°时，是静态稳定和不稳定的转折点，称为静态稳定极限。

极限电磁功率静态稳定条件：以微分形式表示。

发电机是否稳定取决于：由于外界的扰动使发电机的功角变化时。

电磁转矩的增量是大于零还是小于零。

若用微分形式表示是否静态稳定，则可用当功率角θ增加一个dθ时，如果电磁转矩也增加一个dT，当功率角减小一个dθ时，电磁M转矩也减小一个dT，则运行是稳定的。

M¾静态稳定1）隐极汽轮发电机的额定运行点一般设计在θ=3 0°~40 °范围内，以保证一定大小的同步转矩系数，即电机具备一定的稳定能力。

同步发电机并联运行的方法
同步发电机并联运行是指将多台同步发电机通过母线连接在一起，共同向负载供电的运行方式。

以下是同步发电机并联运行的方法：
1. 直接并联法：将两台或多台同步发电机的输出端直接连接在同一母线上，通过母线将电能输送到负载。

这种方法需要保证各台发电机的电压、频率、相位和相序相同，否则会引起环流和电能质量问题。

2. 准同步并联法：在直接并联法的基础上，通过调整各台发电机的电压、频率、相位和相序，使其达到同步状态后再进行并联。

这种方法需要使用同步装置来检测和调整各台发电机的参数，以确保并联时的同步性。

3. 自动并联法：通过自动控制系统来实现同步发电机的并联运行。

这种方法利用自动控制系统检测各台发电机的参数，并通过控制系统调整各台发电机的输出，以实现同步并联运行。

在实际应用中，同步发电机并联运行通常采用准同步并联法或自动并联法，以确保并联运行的稳定性和可靠性。

同步发电机的并联运行一、并联运行的必要条件二台同步发电机投入并联运行的必要条件：（1）发电机的频率与待并机组或电网频率相同，即FⅡ=FⅠ（2）发电机和电网的波形相同即三相正弦交流电（3）发电机和电网的电压大小及相位相同。

（4）发电机和电网的相序一致.一般情况下，条件(2)有设计制造年时来保证，不会出现问题。

条件（4）是最关键的最重要的条件，若条件（4）不满足是绝对不允许投入并联运行的，否则，将造成重大设备事故。

具体并联操作时，条件（2）可不考虑，条件（4）是电机出厂前由厂家对转向和相序作了标定。

只要接线时不搞错，一般不会出现问题。

当然，在没有完全把握时，可在并网前确认一下相序为好，以保万无一失。

于是，并网只要注意条件（1）和（3）就可以了。

二、投入并联运行的方法投入并联运行的方法很多，主要有自同步法和准确同步法，即同步表法。

主要由操作人员将电机的电压频率整定到符合并联运行的条件，为了判断该条件，常采用一种专门的同步指示装置（同步表MZ－10，100V）。

最简单的同步指示装置是灯光法，采用三组同步指示灯来检验合闸条件。

同步指示灯有两种接线方法：1.直接法（灯光明灭法）；2.交叉灯光法。

1注意：当控制回路电源缺相时，同期表指针将大幅度偏摆。

调整电压整定电位器使同期表上的电压指示在中间位置。

调整转速微调电位器，使频率指示在中间位置。

同期表S指示顺时针转动最慢，当指针指示在12点时为同步点。

并联运行的操作：a.并联时，先将控制屏同步检测转换开关置于“并”位置，调节电压整定电位器和转速微调电位器，使待并机组的电压、频率与电网或另一机机组的电压、频率相同，将并车方式开关置于“自动”位置，按自动并车按钮并保持一段时间，直到待并机组并车成功。

如自动并车功能失灵，可将并车方式开关置于“手动”位置，并观察同步表，当其指针逆时针转动最慢到垂直向上位置时，即可按合闸按钮，使待并机组与电网或另一机组并联。

b.当机组与电网并联运行时，并联成功后，调节转速调节电位器和电压整定电位器，使机组在功率因数0.8-0.9（滞后），有功功率在一定值下运行。
