同步发电机的并联运行(1)

简述同步发电机并联运行的条件同步发电机并联运行是指将两个或多个同步发电机连接到同一电力系统中，共同向负载提供电力。

以下是同步发电机并联运行的条件：
1.相序一致：并联运行的同步发电机必须具有相同的相序，即各相之间的电压波形和相位关系必须一致。

这确保了发电机之间的电力传输和共享负载的稳定性。

2.频率一致：并联运行的同步发电机必须具有相同的频率，即输出电压的频率必须一致。

频率一致性是保持电力系统稳定运行的关键因素。

3.电压幅值一致：并联运行的同步发电机在额定负载下应具有相似的电压幅值。

如果电压幅值差异较大，可能会导致电流流向错误或负载不均衡的问题。

4.相序、频率和电压幅值调整：在并联运行之前，需要对各个同步发电机进行相序、频率和电压幅值的调整，以确保它们满足相应的要求。

这可以通过调整励磁系统、调节同步发电机的机械负荷等方式实现。

5.调压和调频系统：在并联运行的过程中，需要使用调压和调频系统来监测和调节各个同步发电机的电压和频率，以保持稳定的电力系统运行。

这些系统能够自动调整发电机的励磁电流和机械负荷，以响应负载变化和维持电力系统的稳定性。

总的来说，同步发电机并联运行的关键在于确保相序、频率和电压幅值一致，并使用调压和调频系统进行实时监测和调节。

这样可以实现同步发电机之间的平衡负载和电力共享。

1/ 1。

同步发电机并联运行的条件
船舶同步发电机并联运行时，待并发电机组与运行发电机组之间必须满足如下条件:
(1)待并发电机的电压有效值U，与运行发电机的电压有效值U相等，即U，=Us
(2)待并发电机的频率f与运行发电机的频率f相等，即f=f。

(3)待并发电机电压的相位8，与运行发电机电压的相位δ一致，即δ1=δ2。

(4)待并发电机电压的相序与运行发电机的相序相同。

由于船舶发电机在安装时已经对发电机的相序及电网的相序进行了测定，保证了相序一-致的条件，通常船舶发电机的并联运行时，并不检测相序条件。

准同步并车操作就是通过检测和调整待并发电机组的电压、频率和相位，使之在基本满足上述三个条件的瞬间通过发电机主开关的合闸投入电网。

这样就可以保证在并车合闸时没有冲击电流，并且并车后能保持稳定的同步运行。

实际并车时，除相序外，其他条件不可能做到完全一致，而且必须有一定的频差才能快速投人并联运行。

下面来分析这三个并车条件。

同步发电机并联运行连接示意图和单相等效电路图，G为已在电网运行发电机，G为待并发电机。

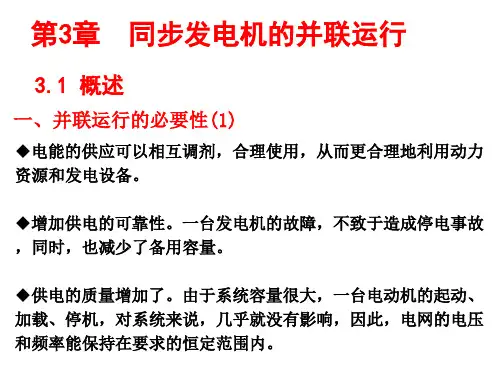

同步发电机并联运行条件及其方法单机供电的缺点：①不能保证供电质量(电压和频率的稳定性)和牢靠性(发生故障就得停电);②无法实现供电的敏捷性和经济性。

这些缺点可以通过多机并联来改善。

通过并联可将几台电机或几个电站并成一个电网。

现代发电厂中都是把几台同步发电机并联起来接在共同的汇流排上，一个地区总是有好几个发电厂并联起来组成一个强大的电力系统(电网)。

并网运行(Parallel Operation)优点：①提高了供电的牢靠性，一台电机发生故障或定期检修不会引起停电事故。

②提高了供电的经济性和敏捷性。

③提高了供电质量，同步发电机并联到电网后，它的运行状况要受到电网的制约，也就是说它的电压、频率要和电网全都而不能单独变化。

一、并网条件把同步发电机并联至电网的过程称为投入并联，或称为并列、并车、整步。

在并车时必需避开产生巨大的冲击电流，以防止同步发电机受到损坏、电网患病干扰。

并网条件：① 电压有效值应相等即U=U1；② 频率和相位应相等f=f1、j =j1；③ 双方应有全都的相序。

若以上条件中的任何一个不满意则在开关K的两端，会消失差额电压，假如闭合K，在发电机和电网组成的回路中必定会消失瞬态冲击电流。

上述条件中，除相序全都是肯定条件外，其它条件都是相对的，由于通常电机可以承受一些小的冲击电流。

二、并联方法并车的预备工作是检查并车条件和确定合闸时刻。

通常用电压表测量电网电压，并调整发电机的励磁电流使得发电机的输出电压U=U1。

再借助同步指示器检查并调整频率和以确定合闸时刻。

同步指示器法(1) 灯光明暗法将三只灯泡直接跨接于电网与发电机的对应相之间。

并车方法为：①通过调整发电机励磁电流使得发电机的端电压等于电网电压；②电压调整好后，假如相序全都，灯光应表现为明暗交替，假如灯光不是明暗交替，则说明相序不全都，这时应调整发电机的出线相序或电网的引线相序，严格保证相序全都；③通过调整发电机的转速转变其频率，直到灯光明暗交替非常缓慢时，说明和电网频率已非常接近，等待灯光完全变暗的瞬间到来，即可合闸并车。

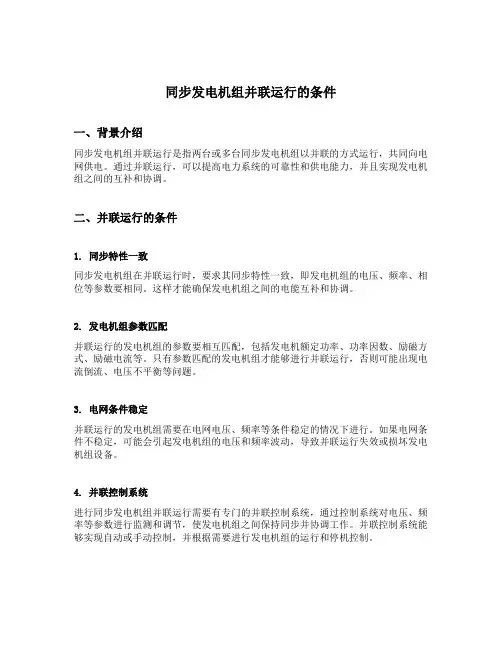

同步发电机组并联运行的条件一、背景介绍同步发电机组并联运行是指两台或多台同步发电机组以并联的方式运行，共同向电网供电。

通过并联运行，可以提高电力系统的可靠性和供电能力，并且实现发电机组之间的互补和协调。

二、并联运行的条件1. 同步特性一致同步发电机组在并联运行时，要求其同步特性一致，即发电机组的电压、频率、相位等参数要相同。

这样才能确保发电机组之间的电能互补和协调。

2. 发电机组参数匹配并联运行的发电机组的参数要相互匹配，包括发电机额定功率、功率因数、励磁方式、励磁电流等。

只有参数匹配的发电机组才能够进行并联运行，否则可能出现电流倒流、电压不平衡等问题。

3. 电网条件稳定并联运行的发电机组需要在电网电压、频率等条件稳定的情况下进行。

如果电网条件不稳定，可能会引起发电机组的电压和频率波动，导致并联运行失效或损坏发电机组设备。

4. 并联控制系统进行同步发电机组并联运行需要有专门的并联控制系统，通过控制系统对电压、频率等参数进行监测和调节，使发电机组之间保持同步并协调工作。

并联控制系统能够实现自动或手动控制，并根据需要进行发电机组的运行和停机控制。

三、同步发电机组并联运行的优势1. 提高供电可靠性通过同步发电机组的并联运行，可以提高供电可靠性。

一旦某台发电机组出现故障或停机维护，其他发电机组可以继续供电，保证电网的稳定运行。

2. 提升供电能力并联运行的多台发电机组具有相互互补的特点，可以提升供电能力。

当负荷增加时，可以通过启动更多的发电机组来满足需求，保持供电平衡。

3. 分担负荷压力多个发电机组的并联运行可以分担负荷的压力，减少单台发电机组的负荷，延长设备寿命，提高运行效率。

4. 发电效率提高多台发电机组的并联运行可以根据负荷情况进行合理调度，选择性地启动或停机，实现发电系统的优化运行，提高发电效率。

四、同步发电机组并联运行的应用1. 电力系统供电同步发电机组并联运行广泛应用于电力系统的供电，尤其是大型发电厂和电网调度中心。

第十三章同步发电机的并联运行同步电动机第十三章同步发电机的并联运行同步电动机概念题13-1 比较变压器并联运行和同步发电机运行的条件的异同点变压器并联运行的条件是各台变压器的联机组相同，额定电压和变比相等。

要是变压器之间合理分配负载，还要求各变压器应有相同的短路电流标么值。

同步发电机和大电网并联运行的条件是发电机和电网的电压有效值相等，相位相同，频率相同和相序一致。

因为同步发电机的励磁可以调节，各台发电机并联运行时端电压相等，但空载电动势可以不同，同步电抗的数值不能决定负载电流的分配，同步发电机的电抗有不同数值时仍可并联运行，这是和变压器要求有相同的短路阻抗，是不同的。

13-2 什么是同步发电机的功角特性？再推导功角特性时用什么假定？功角θ的时间和空间物理意义是什么？功角特性是电磁功率与功角的关系。

推导功角特性时，略去电枢电阻。

功角θ是电动势Eo和电压U之间的时间和相位差，如忽略漏阻抗压降，θ是产生电动势Eo的转子主磁通Φ0和产生Eδ=U的合成磁通之间的空间相位差。

表示转子旋转磁场和气隙合成旋转磁场之间的相对位置。

功角的大小和电磁的功率成正比。

功角数值的正负，决定同步发电机的运行状态。

13-3 为什么隐极同步发电机和凸极发电机的功角特性表达式不同？隐极同步发电机空气隙均匀，气隙磁阻为常数。

功角特性P=======.功角θ=90时，输出功率最大。

凸极同步发电机空气隙不均匀，直轴范围磁阻小，交轴范围磁阻大，因为交直轴的磁阻不相等产生附加电磁功率称为磁阻功率。

功角特性P=======。

由式可见磁阻功率仅与电网电压U有关，只要Xd=Xq，θ≠0，就会产生磁阻功率。

凸极发电机的基本电磁功率在θ=90时最大，磁阻功率在θ=45时最大，总的电磁功率最大值将出现在45~90之间。

13-4 和大电网并联的同步发电机，输出有功功率不变，改变励磁电流的大小，输出无功功率的大小是否改变？和大电网并联的同步发电机，输出有功功率不变，改变励磁电流的大小，则无功功率的大小要改变，过历时发电机输出的感性无功功率，欠励时发电机输出容性无功功率。

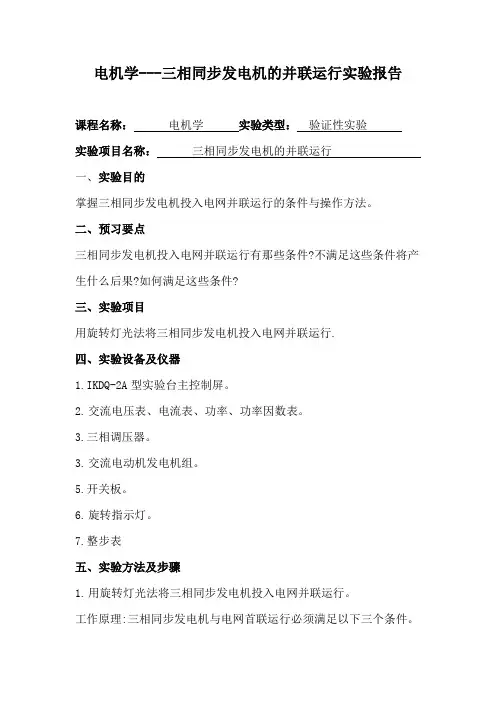

电机学---三相同步发电机的并联运行实验报告课程名称：电机学实验类型：验证性实验实验项目名称：三相同步发电机的并联运行一、实验目的掌握三相同步发电机投入电网并联运行的条件与操作方法。

二、预习要点三相同步发电机投入电网并联运行有那些条件?不满足这些条件将产生什么后果?如何满足这些条件?三、实验项目用旋转灯光法将三相同步发电机投入电网并联运行.四、实验设备及仪器1.IKDQ-2A型实验台主控制屏。

2.交流电压表、电流表、功率、功率因数表。

3.三相调压器。

3.交流电动机发电机组。

5.开关板。

6.旋转指示灯。

7.整步表五、实验方法及步骤1.用旋转灯光法将三相同步发电机投入电网并联运行。

工作原理:三相同步发电机与电网首联运行必须满足以下三个条件。

(1)发电机的频率和电网频率要相同，即f II=f I;(2)发电机和电网电压大小、相位要相同，即E OII=U I;(3)发电机和电网的相序要相同:为了检查这些条件是否满足，可用电压表检查电压，用灯光旋转法或整步表法检查相序和频率。

实验步骤:(1)按照图5-1接线，井检查实验接线，电机绕组为Y接法(U N=380伏)。

(2)三相调压器旋钮退至零位，发电机同步励磁电源调节到最小位置与1IKO9整步表上琴键开关打在“断开”位置的条件下合上电源总开关，按下“启动”按钮，调节调压器使电压开至20(电动机额定电压为380考虑到安全因素，初次并网实验时输入电压调节至220V),可通过VI表观测。

(3)调节发电机同步励磁电源，使发电机发出电压为:220V(发电机额定电压380V，为了达到并网，发电机发出的电压值与电动机输入的电压值相等即可)，可通过V2表观测(4)观察三组相灯，若依次明灭形成旋转灯光，则表示发电机和电网相序相同，若三组相灯同时发亮、同时熄灭则表示发电机和电网相序不同。

当发电机和电网相序不同则应停机(先将发电机同步励磁电源调节到最小，并把三相调压器旋至零位使电机停止，再按下实验台电源的“停止”按钮)，在确保断电的情况下，调换发电机或三相电源任意二根端线以改变相序后，按前述方法重新起动电机。

同步发电机并联运行的方法
同步发电机并联运行是指将多台同步发电机通过母线连接在一起，共同向负载供电的运行方式。

以下是同步发电机并联运行的方法：
1. 直接并联法：将两台或多台同步发电机的输出端直接连接在同一母线上，通过母线将电能输送到负载。

这种方法需要保证各台发电机的电压、频率、相位和相序相同，否则会引起环流和电能质量问题。

2. 准同步并联法：在直接并联法的基础上，通过调整各台发电机的电压、频率、相位和相序，使其达到同步状态后再进行并联。

这种方法需要使用同步装置来检测和调整各台发电机的参数，以确保并联时的同步性。

3. 自动并联法：通过自动控制系统来实现同步发电机的并联运行。

这种方法利用自动控制系统检测各台发电机的参数，并通过控制系统调整各台发电机的输出，以实现同步并联运行。

在实际应用中，同步发电机并联运行通常采用准同步并联法或自动并联法，以确保并联运行的稳定性和可靠性。

同步发电机的并联运行一、并联运行的必要条件二台同步发电机投入并联运行的必要条件：（1）发电机的频率与待并机组或电网频率相同，即FⅡ=FⅠ（2）发电机和电网的波形相同即三相正弦交流电（3）发电机和电网的电压大小及相位相同。

（4）发电机和电网的相序一致.一般情况下，条件(2)有设计制造年时来保证，不会出现问题。

条件（4）是最关键的最重要的条件，若条件（4）不满足是绝对不允许投入并联运行的，否则，将造成重大设备事故。

具体并联操作时，条件（2）可不考虑，条件（4）是电机出厂前由厂家对转向和相序作了标定。

只要接线时不搞错，一般不会出现问题。

当然，在没有完全把握时，可在并网前确认一下相序为好，以保万无一失。

于是，并网只要注意条件（1）和（3）就可以了。

二、投入并联运行的方法投入并联运行的方法很多，主要有自同步法和准确同步法，即同步表法。

主要由操作人员将电机的电压频率整定到符合并联运行的条件，为了判断该条件，常采用一种专门的同步指示装置（同步表MZ－10，100V）。

最简单的同步指示装置是灯光法，采用三组同步指示灯来检验合闸条件。

同步指示灯有两种接线方法：1.直接法（灯光明灭法）；2.交叉灯光法。

1注意：当控制回路电源缺相时，同期表指针将大幅度偏摆。

调整电压整定电位器使同期表上的电压指示在中间位置。

调整转速微调电位器，使频率指示在中间位置。

同期表S指示顺时针转动最慢，当指针指示在12点时为同步点。

并联运行的操作：a.并联时，先将控制屏同步检测转换开关置于“并”位置，调节电压整定电位器和转速微调电位器，使待并机组的电压、频率与电网或另一机机组的电压、频率相同，将并车方式开关置于“自动”位置，按自动并车按钮并保持一段时间，直到待并机组并车成功。

如自动并车功能失灵，可将并车方式开关置于“手动”位置，并观察同步表，当其指针逆时针转动最慢到垂直向上位置时，即可按合闸按钮，使待并机组与电网或另一机组并联。

b.当机组与电网并联运行时，并联成功后，调节转速调节电位器和电压整定电位器，使机组在功率因数0.8-0.9（滞后），有功功率在一定值下运行。
