地质雷达的原理

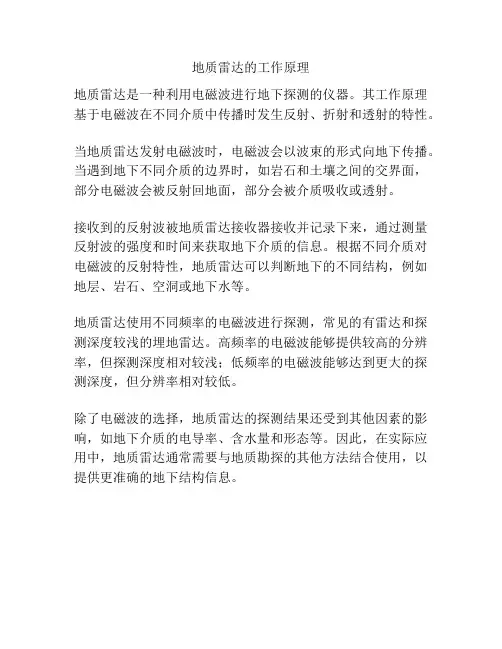

地质雷达的工作原理
地质雷达是一种利用电磁波进行地下探测的仪器。

其工作原理基于电磁波在不同介质中传播时发生反射、折射和透射的特性。

当地质雷达发射电磁波时，电磁波会以波束的形式向地下传播。

当遇到地下不同介质的边界时，如岩石和土壤之间的交界面，部分电磁波会被反射回地面，部分会被介质吸收或透射。

接收到的反射波被地质雷达接收器接收并记录下来，通过测量反射波的强度和时间来获取地下介质的信息。

根据不同介质对电磁波的反射特性，地质雷达可以判断地下的不同结构，例如地层、岩石、空洞或地下水等。

地质雷达使用不同频率的电磁波进行探测，常见的有雷达和探测深度较浅的埋地雷达。

高频率的电磁波能够提供较高的分辨率，但探测深度相对较浅；低频率的电磁波能够达到更大的探测深度，但分辨率相对较低。

除了电磁波的选择，地质雷达的探测结果还受到其他因素的影响，如地下介质的电导率、含水量和形态等。

因此，在实际应用中，地质雷达通常需要与地质勘探的其他方法结合使用，以提供更准确的地下结构信息。

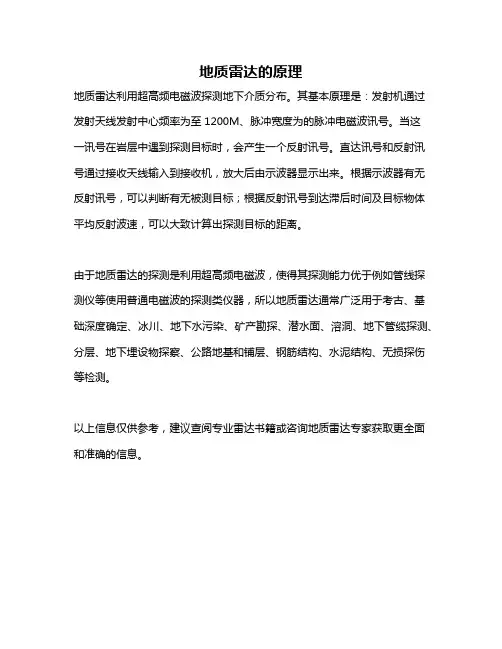

地质雷达的原理
地质雷达利用超高频电磁波探测地下介质分布。

其基本原理是：发射机通过发射天线发射中心频率为至1200M、脉冲宽度为的脉冲电磁波讯号。

当这
一讯号在岩层中遇到探测目标时，会产生一个反射讯号。

直达讯号和反射讯号通过接收天线输入到接收机，放大后由示波器显示出来。

根据示波器有无反射讯号，可以判断有无被测目标；根据反射讯号到达滞后时间及目标物体平均反射波速，可以大致计算出探测目标的距离。

由于地质雷达的探测是利用超高频电磁波，使得其探测能力优于例如管线探测仪等使用普通电磁波的探测类仪器，所以地质雷达通常广泛用于考古、基础深度确定、冰川、地下水污染、矿产勘探、潜水面、溶洞、地下管缆探测、分层、地下埋设物探察、公路地基和铺层、钢筋结构、水泥结构、无损探伤等检测。

以上信息仅供参考，建议查阅专业雷达书籍或咨询地质雷达专家获取更全面和准确的信息。

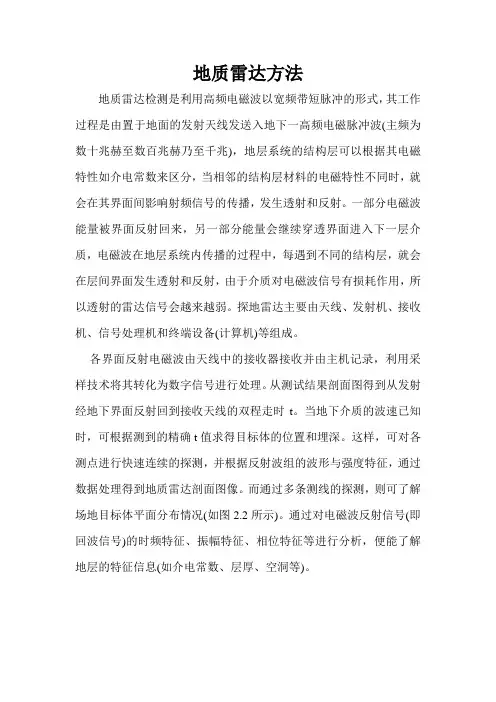

地质雷达方法地质雷达检测是利用高频电磁波以宽频带短脉冲的形式，其工作过程是由置于地面的发射天线发送入地下一高频电磁脉冲波(主频为数十兆赫至数百兆赫乃至千兆)，地层系统的结构层可以根据其电磁特性如介电常数来区分，当相邻的结构层材料的电磁特性不同时，就会在其界面间影响射频信号的传播，发生透射和反射。

一部分电磁波能量被界面反射回来，另一部分能量会继续穿透界面进入下一层介质，电磁波在地层系统内传播的过程中，每遇到不同的结构层，就会在层间界面发生透射和反射，由于介质对电磁波信号有损耗作用，所以透射的雷达信号会越来越弱。

探地雷达主要由天线、发射机、接收机、信号处理机和终端设备(计算机)等组成。

各界面反射电磁波由天线中的接收器接收并由主机记录，利用采样技术将其转化为数字信号进行处理。

从测试结果剖面图得到从发射经地下界面反射回到接收天线的双程走时t。

当地下介质的波速已知时，可根据测到的精确t值求得目标体的位置和埋深。

这样，可对各测点进行快速连续的探测，并根据反射波组的波形与强度特征，通过数据处理得到地质雷达剖面图像。

而通过多条测线的探测，则可了解场地目标体平面分布情况(如图2.2所示)。

通过对电磁波反射信号(即回波信号)的时频特征、振幅特征、相位特征等进行分析，便能了解地层的特征信息(如介电常数、层厚、空洞等)。

红外探水仪简介地质体每时每刻都在由向外部发射红外能量，并形成红外辐射场。

地质体由内向外发射红外辐射时，必然会把地质体内部的地质信息，以红外电磁场的形式传递出来。

当隧道前方和外围介质相对比较均匀，且不存在隐蔽灾害源时，沿隧道走向分别对顶板、底板、左边墙、右边墙向外进行探测，所获得的红外探测曲线，具有正常场特征。

当隧道断面前方或隧道外围任一空间部位存在隐蔽灾害源时，隐蔽灾害源产生的灾害场就一定会迭加到正常场上，使正常场中的某一段曲线发生畸变，畸变段称作红外异常。

红外探测就是根据红外异常来确定隐蔽灾害源的存在。

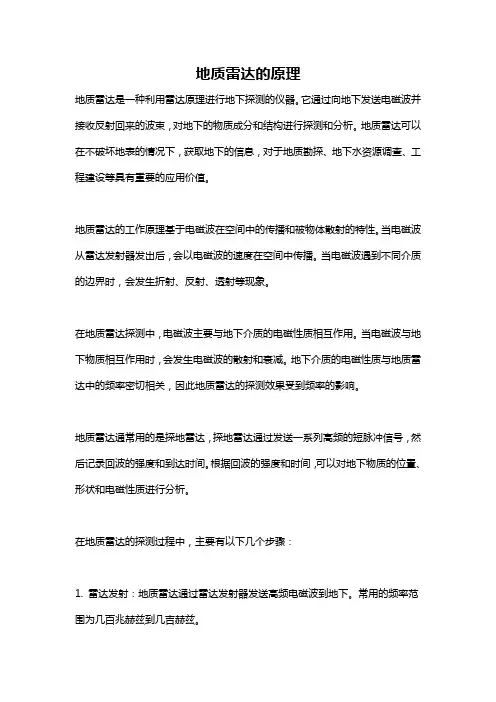

地质雷达的原理地质雷达是一种利用雷达原理进行地下探测的仪器。

它通过向地下发送电磁波并接收反射回来的波束，对地下的物质成分和结构进行探测和分析。

地质雷达可以在不破坏地表的情况下，获取地下的信息，对于地质勘探、地下水资源调查、工程建设等具有重要的应用价值。

地质雷达的工作原理基于电磁波在空间中的传播和被物体散射的特性。

当电磁波从雷达发射器发出后，会以电磁波的速度在空间中传播。

当电磁波遇到不同介质的边界时，会发生折射、反射、透射等现象。

在地质雷达探测中，电磁波主要与地下介质的电磁性质相互作用。

当电磁波与地下物质相互作用时，会发生电磁波的散射和衰减。

地下介质的电磁性质与地质雷达中的频率密切相关，因此地质雷达的探测效果受到频率的影响。

地质雷达通常用的是探地雷达，探地雷达通过发送一系列高频的短脉冲信号，然后记录回波的强度和到达时间。

根据回波的强度和时间，可以对地下物质的位置、形状和电磁性质进行分析。

在地质雷达的探测过程中，主要有以下几个步骤：1. 雷达发射：地质雷达通过雷达发射器发送高频电磁波到地下。

常用的频率范围为几百兆赫兹到几吉赫兹。

2. 地下物质的散射和衰减：电磁波在地下遇到物质后，会发生反射、散射和衰减等现象。

不同类型的地下物质对电磁波的散射和衰减程度不同，从而产生不同的回波信号。

3. 回波接收：地质雷达的接收器接收到从地下反射回来的回波信号。

接收到的回波信号可以包含有关地下物质的信息。

4. 数据处理：接收到的回波信号经过合适的处理和分析，可以从中提取出地下物质的信息，如深度、形态、电磁性质等。

常见的数据处理方法包括滤波、叠加、模式匹配等。

5. 显示与解读：处理后的数据可以通过图像或曲线等形式显示出来。

地质雷达的操作员可以根据显示的结果对地下物质进行解读，判断该地下物质的性质和分布情况。

地质雷达的原理基于电磁波的传播和地下物质对电磁波的散射和衰减等特性。

通过发送和接收电磁波，并结合合适的数据处理和解读方法，可以获取地下物质的信息。

地质勘探中的地质雷达技术地质雷达技术是地球科学领域中一种非常重要的勘探技术，它能够通过无损检测方式获得地下结构的信息。

本文将介绍地质雷达技术的原理、应用领域以及未来的发展趋势。

一、地质雷达技术的原理地质雷达技术利用微波信号与地下物质相互作用的特性，通过检测回波信号来确定地下结构。

其原理可以简单概括为发射、接收和处理三个步骤：1. 发射：地质雷达系统通过天线发射微波信号，这些信号会在地下不同介质的界面上发生反射、折射、散射等现象。

2. 接收：接收系统会收集回波信号，并将其转化为电信号发送到处理系统进行分析。

3. 处理：处理系统对接收到的信号进行时频分析，通过波形和幅度的变化来获得地下结构的信息。

二、地质雷达技术的应用领域地质雷达技术在地球科学领域有着广泛的应用，可以用于以下几个方面：1. 地质勘探：地质雷达技术可以用于地质勘探，例如矿产资源勘探、岩溶地貌勘察、地下水资源调查等。

通过地质雷达扫描，可以获取地下结构的信息，帮助勘探人员确定勘探区域的地质构造和岩石性质。

2. 土壤研究：地质雷达技术对于土壤研究也有很大的帮助。

通过对土壤中微波信号的分析，可以获取土壤的含水量、密度、孔隙率等信息，有助于土壤质地评价和土壤污染监测。

3. 工程勘察：地质雷达技术在工程勘察中起到了重要的作用。

它可以用于检测地下管线、洞穴、地下隧道等工程建设中的隐患，帮助工程师减少钻探次数、提高工作效率，并确保施工的安全性。

4. 灾害监测：地质雷达技术在灾害监测方面也有广泛应用。

例如，它可以用于监测地质滑坡、地下水位变化、地震活动等，为灾害预警和防治提供重要的数据支持。

三、地质雷达技术的发展趋势随着科技的不断进步，地质雷达技术也在不断发展。

未来，地质雷达技术可能朝着以下几个方向发展：1. 分辨率提升：随着雷达系统技术的改进，地质雷达的分辨率将进一步提升，可以获取更精细的地下结构信息。

2. 多频段应用：地质雷达技术可以利用多种频段的微波信号，通过对多频段信号的处理来获取更丰富的地下信息。

地质雷达原理
地质雷达是利用电磁波在地下传播的原理，通过对地下物质的反射和散射进行接收和分析，进而对地下结构进行探测和测量的一种无损检测仪器。

其原理是利用雷达技术，通过发射一定频率的电磁波，当电磁波遇到地下各种介质界面时，会发生反射、折射、散射等现象，根据这些现象可以获得地下结构的信息。

地质雷达主要通过接收不同方向散射回来的电磁波信号，进而确定各个界面的位置、形状、厚度等地质特征。

地质雷达的发射源一般采用高频的连续波或者脉冲波，其工作频率通常在10～1000MHz之间。

发射源产生的电磁波信号通过天线发射进入地下。

当电磁波遇到不同性质的地下物质时，就会发生反射和散射。

这些反射和散射的电磁波信号经过地下不同介质的传播后，一部分会返回到地面，并被接收器的天线接收到。

接收到的反射和散射信号经过放大和滤波等信号处理过程后，可以得到地下介质的电磁参数、介电常数、电导率等信息。

通过地质雷达扫描地表，可以绘制出地下各个界面的分布情况，如土质、岩性、矿脉、水层等地质结构的分布图。

通过分析这些地质结构的信息，可以对地质勘探、水资源调查、工程建设等提供有力的支持。

总之，地质雷达利用电磁波在地下介质中的传播特性，通过接收反射和散射信号，可以实现对地下结构的无损检测和测量。

通过地质雷达技术，可以获取各个界面的位置、形状、厚度等地质特征，为地质勘探和工程建设提供重要的信息。

地质雷达原理地质雷达是一种利用电磁波进行地下勘探的仪器，它可以有效地探测地下不同深度的物质结构和地质构造。

地质雷达原理主要是利用电磁波在地下的传播特性，通过接收地下物质对电磁波的反射和散射信号来获取地下结构信息。

地质雷达原理的理解对于地下勘探和地质探测具有重要意义。

地质雷达原理的核心是电磁波在地下的传播特性。

当电磁波穿过地下介质时，会受到地下介质电磁参数的影响，不同介质对电磁波的反射和散射特性也不同。

地质雷达通过发射电磁波并接收其反射和散射信号，分析这些信号的特性来获取地下介质的信息。

电磁波在地下的传播受到地下介质的介电常数和磁导率的影响，因此地质雷达可以探测地下介质的电磁参数变化，从而得到地下结构的信息。

地质雷达原理的关键在于电磁波与地下介质的相互作用。

当电磁波穿过地下介质时，会发生折射、反射和散射现象。

这些现象会导致地质雷达接收到不同深度和不同方向的信号，通过分析这些信号的特性，可以获取地下介质的结构信息。

地质雷达可以探测到地下的空洞、裂隙、岩层、矿体等物质结构，对于地下水、矿产资源、地质灾害等具有重要的应用价值。

地质雷达原理的理解对于地下勘探和地质探测具有重要意义。

通过对地质雷达原理的深入研究和理解，可以更好地应用地质雷达技术进行地下勘探和地质探测工作，为地质勘探、工程建设、资源开发等提供可靠的地质信息。

地质雷达技术在地下勘探、地质灾害监测、矿产资源勘探等领域有着广泛的应用前景，对于促进地质勘探和资源开发具有重要的意义。

综上所述，地质雷达原理是利用电磁波在地下的传播特性，通过接收地下介质对电磁波的反射和散射信号来获取地下结构信息。

地质雷达原理的理解对于地下勘探和地质探测具有重要意义，通过对地质雷达原理的深入研究和理解，可以更好地应用地质雷达技术进行地下勘探和地质探测工作，为地质勘探、工程建设、资源开发等提供可靠的地质信息。

地质雷达技术在地下勘探、地质灾害监测、矿产资源勘探等领域有着广泛的应用前景，对于促进地质勘探和资源开发具有重要的意义。

地质雷达原理
地质雷达（geologicalradar）是通过发射高频电磁波，使目标体内部产生电磁场，利用接收天线接收，根据电磁波在目标体内的传播速度和衰减程度，可探测出地下目标体的空间位置、形状、大小等属性特征，从而达到探测地下目标体的目的。

地质雷达是通过发射高频电磁波（频率通常为
1MHz~10MHz），使被探测体内部产生电磁场，当电磁波在被探测体中传播时，会遇到不同频率的反射波。

这些反射波与探测目标的反射波相遇后会产生反射，如果反射波和透射波的速度、衰减等特性相同或相近时，反射波的相位相同或相近，那么反射波和透射波同相，并在传播过程中相互抵消。

由于地球介质的不均匀性、电介质与水、空气的介电常数差异及含水介质对电磁波的吸收等原因，使得不同介质中所产生的反射波的相位、振幅等特性不同。

这些特征反映了地下目标体的存在和空间位置。

因此在雷达图上形成了一个个反射波相位对应关系图。

—— 1 —1 —。

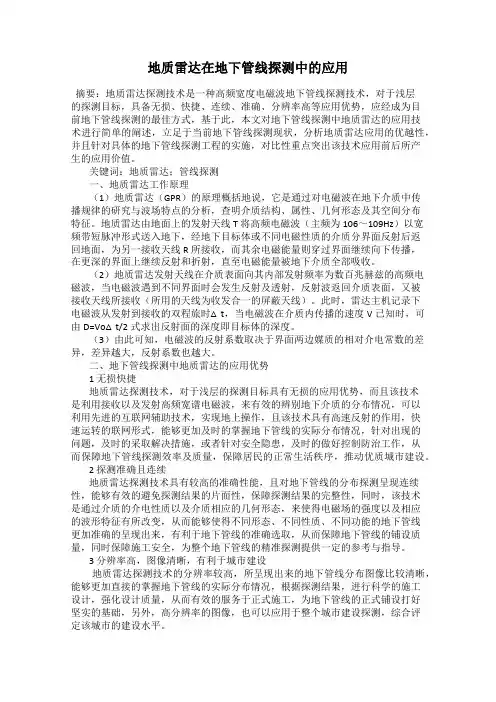

地质雷达在地下管线探测中的应用摘要：地质雷达探测技术是一种高频宽度电磁波地下管线探测技术，对于浅层的探测目标，具备无损、快捷、连续、准确、分辨率高等应用优势，应经成为目前地下管线探测的最佳方式，基于此，本文对地下管线探测中地质雷达的应用技术进行简单的阐述，立足于当前地下管线探测现状，分析地质雷达应用的优越性，并且针对具体的地下管线探测工程的实施，对比性重点突出该技术应用前后所产生的应用价值。

关键词：地质雷达；管线探测一、地质雷达工作原理（1）地质雷达（GPR）的原理概括地说，它是通过对电磁波在地下介质中传播规律的研究与波场特点的分析，查明介质结构、属性、几何形态及其空间分布特征。

地质雷达由地面上的发射天线 T 将高频电磁波（主频为106～109Hz）以宽频带短脉冲形式送入地下，经地下目标体或不同电磁性质的介质分界面反射后返回地面，为另一接收天线 R 所接收，而其余电磁能量则穿过界面继续向下传播，在更深的界面上继续反射和折射，直至电磁能量被地下介质全部吸收。

（2）地质雷达发射天线在介质表面向其内部发射频率为数百兆赫兹的高频电磁波，当电磁波遇到不同界面时会发生反射及透射，反射波返回介质表面，又被接收天线所接收（所用的天线为收发合一的屏蔽天线）。

此时，雷达主机记录下电磁波从发射到接收的双程旅时△t，当电磁波在介质内传播的速度V已知时，可由D=Vo△t/2式求出反射面的深度即目标体的深度。

（3）由此可知，电磁波的反射系数取决于界面两边媒质的相对介电常数的差异，差异越大，反射系数也越大。

二、地下管线探测中地质雷达的应用优势1 无损快捷地质雷达探测技术，对于浅层的探测目标具有无损的应用优势，而且该技术是利用接收以及发射高频宽谱电磁波，来有效的辨别地下介质的分布情况，可以利用先进的互联网辅助技术，实现地上操作，且该技术具有高速反射的作用，快速运转的联网形式，能够更加及时的掌握地下管线的实际分布情况，针对出现的问题，及时的采取解决措施，或者针对安全隐患，及时的做好控制防治工作，从而保障地下管线探测效率及质量，保障居民的正常生活秩序，推动优质城市建设。

地质雷达原理地质雷达是一种利用电磁波进行地下勘探的仪器，它可以探测地下的构造、岩层、矿体等信息，对地质勘探、地质灾害预测、矿产资源勘查等领域具有重要的应用价值。

地质雷达原理是指地质雷达工作的基本原理和方法，下面将对地质雷达原理进行详细介绍。

地质雷达的工作原理主要是利用电磁波在地下的传播特性来获取地下介质的信息。

地质雷达发射的电磁波穿过地下介质时，会受到地下介质的电磁特性、介电常数、导电率等影响，不同的地下介质对电磁波的反射、折射、透射等现象不同，因此地质雷达可以通过接收地下电磁波的回波信号来获取地下介质的信息。

地质雷达的发射源一般是一对电极，通过电磁波的辐射来进行探测。

当电磁波穿过地下介质时，会发生反射、折射等现象，这些现象会导致地质雷达接收到地下介质的电磁波回波信号。

通过分析这些回波信号的强度、相位、频率等特征，可以推断地下介质的性质、结构、厚度等信息。

地质雷达的工作原理还包括电磁波的传播速度、衰减特性等。

不同频率的电磁波在地下介质中的传播速度和衰减特性不同，地质雷达可以利用这些特性来获取地下介质的信息。

此外，地质雷达还可以利用多频率、多极化等技术手段来提高勘探的分辨率和深度。

总的来说，地质雷达原理是基于电磁波在地下介质中的传播特性来获取地下介质信息的一种技术手段。

通过分析地下介质对电磁波的影响，可以揭示地下的构造、岩层、矿体等信息，为地质勘探、地质灾害预测、矿产资源勘查等工作提供重要的技术支持。

在实际应用中，地质雷达原理需要结合地球物理学、电磁学、信号处理等多个学科的知识，通过对地下介质的电磁特性进行分析和解释，来获取准确的地下信息。

同时，地质雷达原理的研究也需要结合实际勘探工作的需求，不断改进和完善技术手段，提高勘探的效率和精度。

总之，地质雷达原理是一种基于电磁波在地下介质中的传播特性来获取地下介质信息的技术手段，具有重要的应用价值和发展前景。

随着科学技术的不断进步和地质勘探工作的不断深入，地质雷达原理将会发挥越来越重要的作用，为人类认识地球、利用地球资源提供更多的支持和帮助。

地质雷达检测桩长方法范围地质雷达是一种非侵入式的地下勘探技术，可以用于检测地下结构和地质特征。

在建筑、工程和勘探领域，地质雷达常被用来确定地下桩的长度。

本文将介绍地质雷达检测桩长的方法和范围。

1. 地质雷达原理地质雷达通过发射无线电波并接收其反射信号，来探测地下的物质和结构。

地质雷达可以检测到地下的反射信号，根据反射信号的强度和时间延迟，可以确定地下结构的存在和性质。

2. 地质雷达检测桩长的方法地质雷达可以用来确定地下桩的长度，下面介绍几种常用的方法。

2.1 桩的底部反射信号地质雷达可以检测到地下桩的底部反射信号，通过测量反射信号的时间延迟，可以确定桩的长度。

这种方法需要在地下桩的底部放置一个反射器，地质雷达发射的信号会被反射器反射回来，从而测量到反射信号的时间延迟。

2.2 桩的顶部反射信号地质雷达也可以检测到地下桩的顶部反射信号，通过测量反射信号的时间延迟，可以确定桩的长度。

这种方法不需要在桩的顶部放置反射器，地质雷达发射的信号会被地下桩顶部的材料反射回来。

2.3 桩的侧面反射信号地质雷达还可以检测到地下桩的侧面反射信号，通过测量反射信号的时间延迟和强度，可以确定桩的长度和直径。

这种方法需要在桩的侧面放置一定数量的反射器，地质雷达发射的信号会被反射器反射回来。

3. 地质雷达检测桩长的范围地质雷达可以检测到不同类型的地下桩，包括混凝土桩、钢桩和木桩等。

地质雷达检测桩长的范围取决于以下几个因素：3.1 桩的材料地质雷达对不同材料的桩的检测范围不同。

一般来说，地质雷达对混凝土桩的检测范围较大，可以达到几十米甚至上百米。

而对于钢桩和木桩来说，地质雷达的检测范围相对较小，一般在几米到十几米之间。

3.2 地下介质地质雷达的检测范围还受到地下介质的影响。

在低介电常数的介质中，地质雷达的信号传播距离较远。

而在高介电常数的介质中，地质雷达的信号传播距离较短。

因此，地质雷达在不同的地下介质中对桩长的检测范围也会有所不同。

三维地质探测雷达原理
三维地质雷达探测的原理基于电磁波的反射和传播。

雷达通过发射天线向地下发射高频电磁波，这些电磁波在遇到不同介质时，会发生反射或散射。

反射或散射的电磁波会被接收天线接收，然后对这些信号进行处理、分析和解译。

处理过程会考虑波形、振幅强度和时间的变化等特征，通过这些特征可以推断地下介质的分布情况。

基于这些信息，可以生成地下介质的精确三维图像。

三维地质探测雷达在探测地下目标物、地下管线、地下空洞等应用中具有广泛的应用价值，同时在地灾监测、城市规划、农业规划等方面也有重要的应用前景。

三维地质雷达探测具有无损、快速、准确等优点，被广泛应用于地质勘查、工程检测等领域。

相比传统的钻探方法，三维地质探测雷达具有无损、快速、准确等优点，已成为地质勘查、工程检测等领域的重要手段之一。

地质雷达PPT课件contents •地质雷达基本原理•地质雷达探测方法•数据采集与处理•地质雷达在工程中的应用•地质雷达案例分析•地质雷达发展趋势与展望目录01地质雷达基本原理电磁波传播特性电磁波在介质中传播速度电磁波在不同介质中传播速度不同，其速度取决于介质的电磁特性。

电磁波衰减随着传播距离的增加，电磁波能量逐渐衰减，衰减程度与介质特性和频率有关。

电磁波的反射和折射当电磁波遇到不同介质的分界面时，会发生反射和折射现象，遵循斯涅尔定律。

地质雷达工作原理发射电磁波01接收反射波02信号处理与成像03发射系统接收系统控制系统数据处理与成像系统系统组成及功能02地质雷达探测方法测线布置天线频率选择数据采集与处理030201井中雷达系统采用专门设计的井中雷达系统，包括井下雷达主机、天线、电缆等。

测点布置与数据采集在井壁不同深度处布置测点，进行雷达数据采集。

数据处理与成像对采集的数据进行处理，提取井壁及周围地层的反射信号，并进行成像。

隧道超前预报法隧道掌子面前方预报数据处理与解译预报结果输出03数据采集与处理数据采集参数设置采样率设置天线频率选择确保采样率足够高，以捕获雷达波形的细节信息，通常建议采样率至少为天线频率的时窗设置消除直流偏移和低频背景噪声，提高数据质量。

背景去除应用带通滤波器，去除高频噪声和低频干扰，增强目标反射信号。

带通滤波根据信号强度动态调整增益，以平衡不同深度和不同反射体的信号幅度。

增益控制数据预处理与滤波1 2 3雷达图像生成地层解释异常识别图像生成与解释04地质雷达在工程中的应用地质构造解析岩土层划分不良地质现象识别混凝土质量检测钢筋分布与保护层厚度检测路基路面质量检测边坡稳定性监测隧道安全监测地下管线安全监测利用地质雷达对边坡内部的结构和变形进行实时监测，预警潜在滑坡风险。

05地质雷达案例分析介绍隧道的地理位置、设计参数、施工方法等背景信息。

工程背景地质条件超前预报方案预报结果分析分析隧道所处区域的地质构造、地层岩性、水文地质等条件。

第1篇一、实验目的本次实验旨在了解地质雷达的工作原理，掌握地质雷达仪器的操作方法，并通过实际操作，验证地质雷达在探测地下结构、岩土工程等领域中的应用效果。

二、实验原理地质雷达（Ground Penetrating Radar，GPR）是一种利用高频电磁波探测地下结构、岩土工程等的非接触式探测技术。

其工作原理是：主机通过天线向地下发射高频电磁波，当电磁波遇到不同电性差异的目标体或不同介质的界面时，会发生反射与透射。

反射波返回地面后，被接收天线所接收。

主机记录下电磁波从发射到接收的双程时间t和幅度与波形资料，通过对图像进行解释和分析，确定不同界面及深度、空洞等。

三、实验仪器1. 地质雷达主机：美国SIR-20型地质雷达。

2. 天线：270MHz和100MHz高频天线。

3. 数据采集系统：与主机相连的笔记本电脑。

四、实验步骤1. 确定探测区域：选择合适的探测区域，并对区域进行清理，确保无障碍物。

2. 测线布置：根据探测深度要求，选择合适的天线。

本次实验采用270MHz和100MHz高频天线。

针对地下通道，测线垂直通道延伸的方向布设；针对城墙，测线沿城墙走向及垂直城墙走向进行探测。

3. 测量参数设置：根据《岩土工程勘察规范》（GB50021-2001），设置测量参数，包括时窗范围、采样率、扫描率等。

4. 数据采集：启动地质雷达主机，进行连续测量，记录下电磁波从发射到接收的双程时间t和幅度与波形资料。

5. 数据处理与分析：将采集到的数据导入数据处理软件，对数据进行滤波、去噪等处理，分析地下结构、岩土工程等信息。

五、实验结果与分析1. 地下通道探测：通过对地下通道的探测，发现地下通道的走向、深度、宽度等信息。

结果显示，地下通道的走向与测线布置方向一致，深度约为5.0m，宽度约为2.0m。

2. 城墙探测：通过对城墙的探测，发现城墙的厚度、结构等信息。

结果显示，城墙的厚度约为1.5m，结构较为完整。

3. 数据处理与分析：通过对数据的滤波、去噪等处理，提高了探测结果的准确性。
