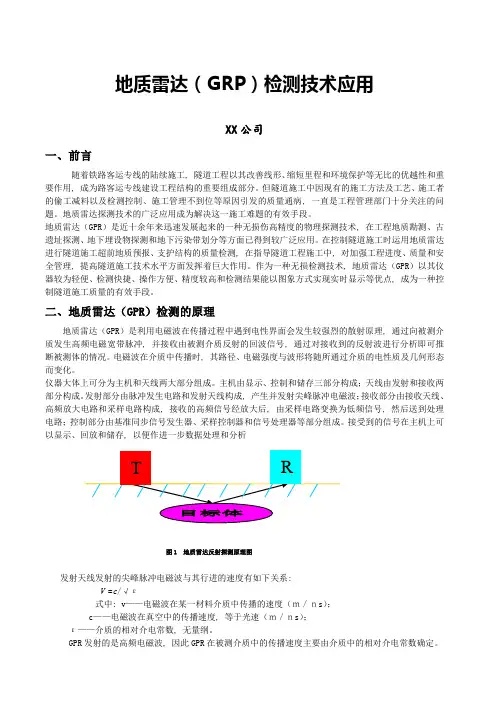

地质雷达（GRP）检测技术应用XX公司一、前言随着铁路客运专线的陆续施工, 隧道工程以其改善线形、缩短里程和环境保护等无比的优越性和重要作用, 成为路客运专线建设工程结构的重要组成部分。
但隧道施工中因现有的施工方法及工艺、施工者的偷工减料以及检测控制、施工管理不到位等原因引发的质量通病, 一直是工程管理部门十分关注的问题。
地质雷达探测技术的广泛应用成为解决这一施工难题的有效手段。
地质雷达（GPR）是近十余年来迅速发展起来的一种无损伤高精度的物理探测技术, 在工程地质勘测、古遗址探测、地下埋设物探测和地下污染带划分等方面已得到较广泛应用。
在控制隧道施工时运用地质雷达进行隧道施工超前地质预报、支护结构的质量检测, 在指导隧道工程施工中, 对加强工程进度、质量和安全管理, 提高隧道施工技术水平方面发挥着巨大作用。
作为一种无损检测技术, 地质雷达（GPR）以其仪器较为轻便、检测快捷、操作方便、精度较高和检测结果能以图象方式实现实时显示等优点, 成为一种控制隧道施工质量的有效手段。
二、地质雷达（GPR）检测的原理地质雷达（GPR）是利用电磁波在传播过程中遇到电性界面会发生较强烈的散射原理, 通过向被测介质发生高频电磁宽带脉冲, 并接收由被测介质反射的回波信号, 通过对接收到的反射波进行分析即可推断被测体的情况。
电磁波在介质中传播时, 其路径、电磁强度与波形将随所通过介质的电性质及几何形态而变化。
仪器大体上可分为主机和天线两大部分组成。
主机由显示、控制和储存三部分构成；天线由发射和接收两部分构成。
发射部分由脉冲发生电路和发射天线构成, 产生并发射尖峰脉冲电磁波；接收部分由接收天线、高频放大电路和采样电路构成, 接收的高频信号经放大后, 由采样电路变换为低频信号, 然后送到处理电路；控制部分由基准同步信号发生器、采样控制器和信号处理器等部分组成。
接受到的信号在主机上可以显示、回放和储存, 以便作进一步数据处理和分析图1 地质雷达反射探测原理图发射天线发射的尖峰脉冲电磁波与其行进的速度有如下关系:V =c/√ε式中: v——电磁波在某一材料介质中传播的速度（ｍ／ｎs）；c——电磁波在真空中的传播速度, 等于光速（ｍ／ｎs）；ε——介质的相对介电常数, 无量纲。
