地质雷达原理及应用

如何利用地质雷达进行地下岩层探测和地质勘察地质雷达是一种重要的地下探测工具，它能够通过发送高频电磁波并接收返回的信号来测量地下岩层的性质和结构。

利用地质雷达进行地质勘察，能够帮助我们了解地下岩层的分布、厚度、边界以及其中可能存在的裂隙、孔隙等特征。

本文将介绍地质雷达的工作原理、应用范围以及操作技巧，并探讨如何最大程度地利用地质雷达进行地下岩层探测和地质勘察。

首先，地质雷达的工作原理是基于电磁波在地下的传播特性。

当地质雷达向地下发送高频电磁波时，部分电磁波会被地下物体反射回来并被地质雷达接收。

通过分析接收到的信号，我们可以了解地下岩层的特征。

地质雷达的探测深度一般在数十米至数百米之间，而探测分辨率较高，可以达到数厘米至数十厘米。

地质雷达的应用范围非常广泛。

它可以用于地质勘探、勘察调查、隧道工程、地质灾害预警等方面。

例如在油田勘探中，地质雷达可以帮助勘探人员了解油层的分布和厚度，从而有助于确定油井的位置和钻探方案。

在隧道工程中，地质雷达可以探测地下岩层中的断层和裂隙，帮助隧道设计人员制定合理的地质处理措施。

在地质灾害预警方面，地质雷达可以实时监测地下水位、地表下沉等变化，提供重要的预警信息，保护人们的生命财产安全。

要想最大程度地利用地质雷达进行地下岩层探测和地质勘察，首先需要选择合适的地质雷达仪器。

市场上有多种型号、品牌的地质雷达仪器可供选择，不同的仪器具有不同的性能指标。

一般来说，仪器的探测深度、分辨率、采样频率等都是重要的考虑因素。

此外，仪器的重量、体积、易用性以及数据处理软件的功能也需要考虑。

在使用地质雷达进行实地勘探时，操作技巧也非常关键。

首先，需要选择合适的地点和时间进行探测。

例如在地质勘探中，可以选择地下岩层性质变化较为明显的区域，以提高探测效果。

在操作仪器时，需要注意避免干扰源，如金属物体、电力线等。

另外，要合理设置采样参数，如采样点间距、采样时间等，以保证数据的准确性和完整性。

操作人员也需要经过专业的培训，熟练掌握地质雷达的使用方法，以提高探测的效果和精度。

地质雷达在地下探测中的应用研究一、引言在当今的工程建设和地质研究领域，对地下情况的准确了解至关重要。

地质雷达作为一种高效、无损的探测技术，正逐渐成为地下探测的重要手段。

它凭借其独特的工作原理和优势，为我们揭开了地下世界的神秘面纱，在诸多领域发挥着重要作用。

二、地质雷达的工作原理地质雷达是一种利用高频电磁波来探测地下介质分布的地球物理方法。

其工作原理类似于雷达系统，通过向地下发射高频电磁波脉冲，这些电磁波在遇到不同介质的界面时会发生反射和折射。

接收天线接收到反射回来的电磁波信号，并将其转换成电信号进行处理和分析。

根据电磁波在地下传播的时间、幅度和波形等特征，可以推断地下介质的分布情况，如地层结构、岩石类型、空洞、含水区域等。

三、地质雷达的系统组成地质雷达系统通常由控制单元、发射天线、接收天线、数据采集单元和处理软件等部分组成。

控制单元负责整个系统的操作和参数设置，发射天线产生并向地下发射电磁波脉冲，接收天线接收反射回来的电磁波信号，数据采集单元将接收到的信号进行数字化采集，处理软件则对采集到的数据进行处理和分析，最终生成地下介质的图像或剖面图。

四、地质雷达在地下探测中的应用领域（一）工程地质勘察在道路、桥梁、隧道等工程建设中，地质雷达可以用于探测地下的基岩面深度、覆盖层厚度、软弱夹层分布等，为工程设计和施工提供重要的地质依据。

例如，在隧道建设前，通过地质雷达探测可以提前发现隧道前方的不良地质体，如溶洞、断层、破碎带等，从而采取相应的预防措施，保障施工安全。

（二）考古勘探在考古领域，地质雷达可以帮助考古学家了解地下遗址的分布和结构，无需进行大规模的挖掘。

它可以探测到地下的古墓、城墙、沟渠等遗迹，为考古发掘提供精确的位置和范围，减少对文物的破坏。

（三）矿产勘查在矿产勘查中，地质雷达可以用于探测地下矿体的分布、形态和规模，以及矿层的厚度和品位等信息。

此外，它还可以用于监测矿山开采过程中的地下变化，预防地质灾害的发生。

地质雷达在工程地质勘察中的应用地质雷达是一种非侵入式的地球物理勘察技术，近年来在工程地质勘察中得到了广泛的应用。

地质雷达能够快速、准确地探测地下地质结构，帮助工程师们了解地层情况，规划建设方案，并避免潜在的地质灾害风险。

本文将详细介绍地质雷达在工程地质勘察中的应用以及其优势。

地质雷达是一种利用电磁波原理探测地下结构和岩层的技术。

它通过发射高频电磁波，并通过接收地下物体反射回来的电磁波来实现探测。

地质雷达的工作原理在很大程度上依赖于不同材料对电磁波的反射和穿透性的差异。

在工程地质勘察中，地质雷达被广泛应用于多个领域。

首先，地质雷达可以用于地下管线、电缆以及其他地下设施的检测与定位。

通过扫描地下区域，地质雷达可以快速找到地下设施的位置和深度，并避免在施工过程中对这些设施造成损害。

其次，地质雷达在岩土工程中的应用也非常广泛。

地质雷达可以帮助工程师们确定地下岩层的分布和特性，从而评估地基的坚固程度和承载能力。

这对土木工程的设计和施工来说至关重要，可以减少地质灾害的风险，提高工程的质量和安全性。

此外，地质雷达还可以用于地下洞穴和隧道的勘察。

通过地质雷达扫描，工程师们可以获取地下洞穴和隧道的详细信息，包括洞穴结构、地下水流动以及潜在的岩石崩塌风险等。

依据这些信息，工程师们可以制定相应的支护和加固方案，确保洞穴和隧道的安全性和可持续性。

在工程地质勘察中，地质雷达具有许多优势。

首先，地质雷达可以实时获取地下结构和地质信息，提供准确的数据支持。

与传统的地质勘察方法相比，地质雷达不需要进行钻探，因此可以大大节省时间和成本。

其次，地质雷达可以在不同地质环境下工作，包括坚硬的岩石、松散的土壤以及泥浆等。

这使得地质雷达成为一种非常灵活和通用的地质勘察工具。

此外，地质雷达可以提供高分辨率的地下图像。

它可以探测到地下细微的结构变化，如岩层的接触面和裂缝等，从而帮助工程师们更好地理解地下地质情况。

尽管地质雷达在工程地质勘察中具有许多优势，但也存在一些限制和挑战。

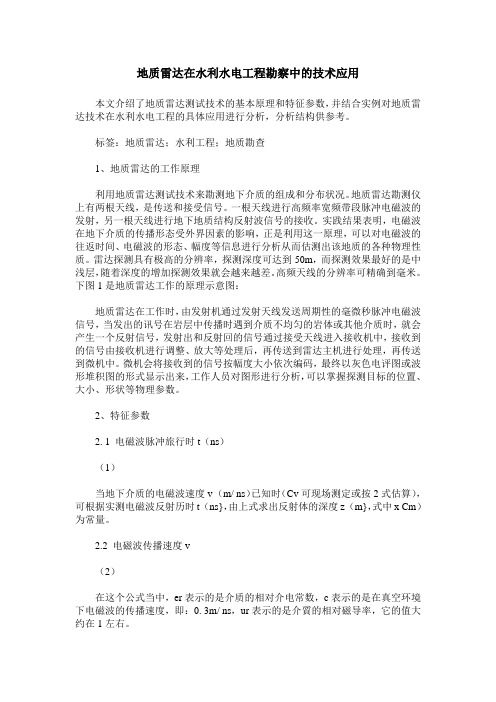

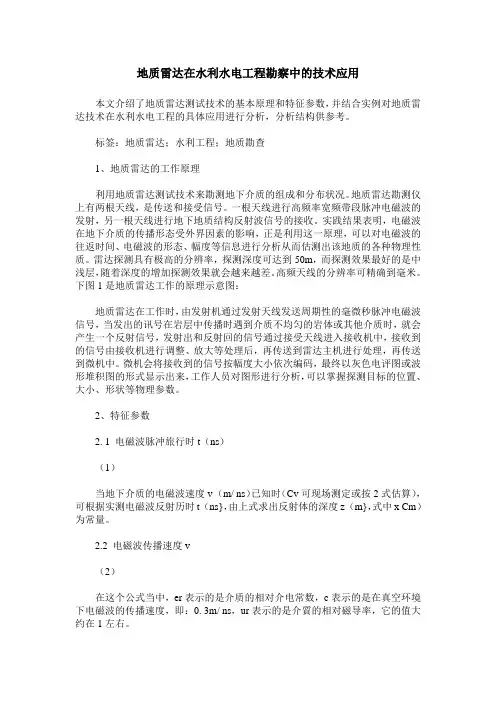

地质雷达在水利水电工程勘察中的技术应用本文介绍了地质雷达测试技术的基本原理和特征参数，并结合实例对地质雷达技术在水利水电工程的具体应用进行分析，分析结构供参考。

标签：地质雷达；水利工程；地质勘查1、地质雷达的工作原理利用地质雷达测试技术来勘测地下介质的组成和分布状况。

地质雷达勘测仪上有两根天线，是传送和接受信号。

一根天线进行高频率宽频带段脉冲电磁波的发射，另一根天线进行地下地质结构反射波信号的接收。

实践结果表明，电磁波在地下介质的传播形态受外界因素的影响，正是利用这一原理，可以对电磁波的往返时间、电磁波的形态、幅度等信息进行分析从而估测出该地质的各种物理性质。

雷达探测具有极高的分辨率，探测深度可达到50m，而探测效果最好的是中浅层，随着深度的增加探测效果就会越来越差。

高频天线的分辨率可精确到毫米。

下图1是地质雷达工作的原理示意图：地质雷达在工作时，由发射机通过发射天线发送周期性的毫微秒脉冲电磁波信号，当发出的讯号在岩层中传播时遇到介质不均匀的岩体或其他介质时，就会产生一个反射信号，发射出和反射回的信号通过接受天线进入接收机中，接收到的信号由接收机进行调整、放大等处理后，再传送到雷达主机进行处理，再传送到微机中。

微机会将接收到的信号按幅度大小依次编码，最终以灰色电评图或波形堆积图的形式显示出来，工作人员对图形进行分析，可以掌握探测目标的位置、大小、形状等物理参数。

2、特征参数2. 1 电磁波脉冲旅行时t（ns）（1）当地下介质的电磁波速度v （m/ ns）已知时（Cv可现场测定或按2式估算），可根据实测电磁波反射历时t （ns}，由上式求出反射体的深度z （m}，式中x Cm）为常量。

2.2 电磁波传播速度v（2）在这个公式当中，er表示的是介质的相对介电常数，c表示的是在真空环境下电磁波的传播速度，即：0. 3m/ ns，ur表示的是介質的相对磁导率，它的值大约在1左右。

2. 3 电磁波反射系数在介质中传播的电磁波如果碰到相对介电常数变化较大的物体时，会发生发射和透射的现象，而反射和透射的能量大小分配和引起异常改变的电磁波反射系数有关。

地质勘探中的地质雷达技术地质雷达技术是地球科学领域中一种非常重要的勘探技术，它能够通过无损检测方式获得地下结构的信息。

本文将介绍地质雷达技术的原理、应用领域以及未来的发展趋势。

一、地质雷达技术的原理地质雷达技术利用微波信号与地下物质相互作用的特性，通过检测回波信号来确定地下结构。

其原理可以简单概括为发射、接收和处理三个步骤：1. 发射：地质雷达系统通过天线发射微波信号，这些信号会在地下不同介质的界面上发生反射、折射、散射等现象。

2. 接收：接收系统会收集回波信号，并将其转化为电信号发送到处理系统进行分析。

3. 处理：处理系统对接收到的信号进行时频分析，通过波形和幅度的变化来获得地下结构的信息。

二、地质雷达技术的应用领域地质雷达技术在地球科学领域有着广泛的应用，可以用于以下几个方面：1. 地质勘探：地质雷达技术可以用于地质勘探，例如矿产资源勘探、岩溶地貌勘察、地下水资源调查等。

通过地质雷达扫描，可以获取地下结构的信息，帮助勘探人员确定勘探区域的地质构造和岩石性质。

2. 土壤研究：地质雷达技术对于土壤研究也有很大的帮助。

通过对土壤中微波信号的分析，可以获取土壤的含水量、密度、孔隙率等信息，有助于土壤质地评价和土壤污染监测。

3. 工程勘察：地质雷达技术在工程勘察中起到了重要的作用。

它可以用于检测地下管线、洞穴、地下隧道等工程建设中的隐患，帮助工程师减少钻探次数、提高工作效率，并确保施工的安全性。

4. 灾害监测：地质雷达技术在灾害监测方面也有广泛应用。

例如，它可以用于监测地质滑坡、地下水位变化、地震活动等，为灾害预警和防治提供重要的数据支持。

三、地质雷达技术的发展趋势随着科技的不断进步，地质雷达技术也在不断发展。

未来，地质雷达技术可能朝着以下几个方向发展：1. 分辨率提升：随着雷达系统技术的改进，地质雷达的分辨率将进一步提升，可以获取更精细的地下结构信息。

2. 多频段应用：地质雷达技术可以利用多种频段的微波信号，通过对多频段信号的处理来获取更丰富的地下信息。

地质雷达报告地质雷达 (Ground-Penetrating Radar，简称GPR) 是一种非侵入性的地质勘探工具，通过向地下发射电磁波并接收反射信号，用于探测地下结构和特征。

本报告旨在探讨地质雷达在地质工程和考古领域的应用，以及其优点和局限性。

一、地质雷达原理及技术特点地质雷达使用高频脉冲电磁波，一般在数兆赫到数千兆赫的频率范围内操作。

当电磁波遇到不同介质边界时，会发生反射、折射和散射。

地质雷达通过接收这些反射信号并进行处理分析，可以生成地下结构的剖面图像。

地质雷达具有以下技术特点：1. 非侵入性：地质雷达无需物理上接触地下，因此对目标地区没有破坏性。

2. 快速获取数据：地质雷达可以在短时间内收集大量数据，有效提高勘探效率。

3. 高分辨率：地质雷达可以提供较高的空间分辨率，可以检测到较小的地下结构特征。

4. 多功能应用：地质雷达不仅用于地质工程，还可以应用于考古学、环境监测等领域。

二、地质雷达在地质工程中的应用1. 地下管线检测：地质雷达可以准确检测地下管道的位置，帮助规划和维护地下设施。

2. 岩土勘探：地质雷达可以测定岩体的不同物理参数，如土壤含水量和密度等，为工程规划和设计提供依据。

3. 地下洞穴检测：地质雷达可以探测地下洞穴的位置和规模，帮助判断地下洞穴的稳定性和安全性。

4. 地质灾害预警：地质雷达可以监测地下水位变化、滑坡等地质灾害的迹象，提前预警风险。

三、地质雷达在考古学中的应用1. 遗址探测：地质雷达可以探测地下隐藏的古代建筑和遗址，帮助考古学家进行发掘和保护。

2. 文物勘探：地质雷达可以探测地下文物的位置和规模，为文物保护提供支持和指导。

3. 土壤分析：地质雷达可以分析土壤中的有机物和矿物质，为考古学家提供土壤成分和古代环境的信息。

四、地质雷达的优点和局限性地质雷达具有以下优点：1. 高效：地质雷达可以快速获取数据，提高勘探效率。

2. 高分辨率：地质雷达可以探测到较小的地下结构特征。

地质雷达在矿产勘查中的应用研究地质雷达是一种利用电磁波进行地下探测的仪器，它可以通过测量电磁波在地下的传播和反射情况，来获取地下的物质分布和结构信息。

在矿产勘查中，地质雷达被广泛应用于寻找矿体、判断矿体性质和评估矿产资源。

一、地质雷达原理与技术地质雷达的工作原理是利用电磁波在地下的传播和反射特性。

当电磁波遇到地下的物质界面时，会发生反射、折射和散射等现象，通过测量这些现象可以获得地下物质的信息。

地质雷达通常由发射器、接收器和数据处理系统组成。

发射器发出电磁波，接收器接收反射的电磁波，并将其转化为电信号传输给数据处理系统进行分析和处理。

二、地质雷达在矿产勘查中的应用1. 矿体探测：地质雷达可以探测地下矿体的位置、形状和大小。

通过测量电磁波的传播时间和强度，可以确定矿体的深度和分布情况。

这对于矿产勘查人员来说非常重要，可以帮助他们准确定位矿体，并制定合理的开采方案。

2. 矿体性质判断：地质雷达可以通过测量电磁波在地下的传播速度和衰减情况，来判断地下矿体的性质。

不同类型的矿体对电磁波的传播和反射有不同的特点，通过分析这些特点可以判断矿体的类型和成分，为矿产勘查提供重要依据。

3. 矿产资源评估：地质雷达可以通过测量电磁波的反射强度和频率，来估计地下矿产资源的丰度和分布情况。

通过对大面积区域进行扫描和测量，可以得到矿产资源的整体情况，为矿产勘查人员提供决策参考。

三、地质雷达在实际应用中的案例1. 铁矿勘探：某地区的矿产勘查人员使用地质雷达进行铁矿勘探。

通过地质雷达的测量，他们确定了铁矿的位置和分布情况，并制定了合理的开采方案。

这大大提高了勘探效率和开采水平，为当地经济发展做出了贡献。

2. 煤矿安全：在煤矿开采过程中，地质雷达可以用于检测地下矿层的裂隙和变形情况，及时发现潜在的安全隐患。

通过对矿井进行地质雷达扫描，可以帮助矿产勘查人员制定安全措施，保障矿工的生命安全。

3. 油气勘探：地质雷达在油气勘探领域也有广泛应用。

地质雷达名词解释1. 什么是地质雷达？地质雷达是一种利用电磁波进行地下勘探的技术工具。

它通过发射高频电磁波并接收反射回来的信号，来获取地下物质的分布情况和结构特征。

地质雷达可以用于勘探矿产资源、检测地下水、寻找隐患和洞穴等。

2. 地质雷达的工作原理地质雷达利用了电磁波在不同介质中传播速度不同的特性。

当地质雷达发射器发出高频电磁波时，这些电磁波会在不同介质之间发生反射、折射和散射等现象。

接收器接收到反射回来的信号后，通过分析信号的强度、时间延迟和频率特征等，可以确定不同介质的存在以及其位置、形态和性质。

3. 地质雷达的应用领域3.1 矿产勘探地质雷达在矿产勘探中起到了重要作用。

它可以帮助勘探人员快速准确地确定矿体的位置、规模和形态，为矿产资源的开发提供依据。

地质雷达可以探测到地下的岩石、矿石和矿层等，帮助勘探人员进行有针对性的勘探工作，提高勘探效率和成功率。

3.2 地下水检测地质雷达可以用于地下水的检测和定位。

地下水是人类生活和生产中不可或缺的重要资源，准确了解地下水的分布情况对于合理利用和保护地下水具有重要意义。

地质雷达可以探测到地下水的存在以及其分布范围、深度和含量等信息，为地下水资源开发与管理提供科学依据。

3.3 地质灾害预警地质雷达在地质灾害预警中起到了关键作用。

在山体滑坡、崩塌、洪水等自然灾害发生前，地质雷达可以通过监测地下介质的变化来预警可能发生的灾害，并及时采取相应的防范措施。

这对于减少灾害造成的损失和保护人民生命财产安全具有重要意义。

3.4 建筑工程勘察地质雷达在建筑工程勘察中也有广泛的应用。

它可以探测到地下的管线、洞穴、隧道等隐患，帮助工程师了解地下情况，制定合理的施工方案和防范措施。

地质雷达可以提前发现地下隐患，避免在施工过程中出现意外事故，保障工程的安全和顺利进行。

4. 地质雷达的优势和局限性4.1 优势•非侵入性：地质雷达不需要对地表或地下进行破坏性探测，可以实现非侵入式勘探。

地质雷达在隧道工程质量检测中的应用一、地质雷达原理地质雷达是利用电磁波在地下介质中的传播特性来探测地下结构和物质的一种无损探测技术。

它通过发射高频的电磁波信号，当信号遇到不同的地质界面或物质时，会产生反射、折射等现象，通过接收这些反射、折射信号来获取地下结构的信息。

地质雷达可以检测地下几十米到几百米深的介质结构，对地下结构有很好的成像效果。

二、地质雷达在隧道工程勘察中的应用1. 地层结构探测在隧道工程勘察中，需要对隧道穿越的地层结构进行详细的了解，包括地下岩层、断层、脆弱带等信息。

通过地质雷达技术，可以在不用开挖的情况下，对地下的地层结构进行探测和成像，为隧道的设计和施工提供详细的地质信息，避免因地质情况不明导致的施工事故和质量问题。

2. 隧道地质体的评价地质雷达可以对隧道地质体的质量进行评价，包括地层的连贯性、断层的位置和规模、脆弱带的分布等。

这些信息对于隧道的设计和施工来说十分重要，可以帮助工程师更好地选择合适的施工方法和方案，保障隧道工程的质量和安全。

3. 隧道施工质量监测4. 隧道质量验收隧道工程完工后，需要进行质量验收。

地质雷达可以对已建成的隧道进行检测，评估隧道的地质结构和质量，对比设计要求，确定隧道的质量是否符合要求。

对于一些特殊地质条件下的隧道，地质雷达可以为验收提供客观、准确的依据。

1. 某高铁隧道工程某高铁隧道工程的隧道部分穿越了一处复杂的地质构造，地层结构比较复杂，存在一些脆弱带和岩溶情况。

为了保证隧道的施工质量和安全，地质雷达被引入到了隧道的勘察和施工监测中。

通过地质雷达扫描，工程师们了解了地下地质的详细情况，对施工方案进行了调整和优化，最终保证了隧道的顺利开挖和质量验收。

某地铁隧道的施工过程中，由于地下地质情况的复杂性，出现了一些质量问题。

在施工中引入了地质雷达进行施工监测，对隧道的地质情况进行了实时的监测和指导，帮助施工人员及时发现和处理地质问题，避免了一些隧道质量问题的发生。

地质雷达原理地质雷达是一种利用电磁波进行地下勘探的仪器，它可以探测地下的构造、岩层、矿体等信息，对地质勘探、地质灾害预测、矿产资源勘查等领域具有重要的应用价值。

地质雷达原理是指地质雷达工作的基本原理和方法，下面将对地质雷达原理进行详细介绍。

地质雷达的工作原理主要是利用电磁波在地下的传播特性来获取地下介质的信息。

地质雷达发射的电磁波穿过地下介质时，会受到地下介质的电磁特性、介电常数、导电率等影响，不同的地下介质对电磁波的反射、折射、透射等现象不同，因此地质雷达可以通过接收地下电磁波的回波信号来获取地下介质的信息。

地质雷达的发射源一般是一对电极，通过电磁波的辐射来进行探测。

当电磁波穿过地下介质时，会发生反射、折射等现象，这些现象会导致地质雷达接收到地下介质的电磁波回波信号。

通过分析这些回波信号的强度、相位、频率等特征，可以推断地下介质的性质、结构、厚度等信息。

地质雷达的工作原理还包括电磁波的传播速度、衰减特性等。

不同频率的电磁波在地下介质中的传播速度和衰减特性不同，地质雷达可以利用这些特性来获取地下介质的信息。

此外，地质雷达还可以利用多频率、多极化等技术手段来提高勘探的分辨率和深度。

总的来说，地质雷达原理是基于电磁波在地下介质中的传播特性来获取地下介质信息的一种技术手段。

通过分析地下介质对电磁波的影响，可以揭示地下的构造、岩层、矿体等信息，为地质勘探、地质灾害预测、矿产资源勘查等工作提供重要的技术支持。

在实际应用中，地质雷达原理需要结合地球物理学、电磁学、信号处理等多个学科的知识，通过对地下介质的电磁特性进行分析和解释，来获取准确的地下信息。

同时，地质雷达原理的研究也需要结合实际勘探工作的需求，不断改进和完善技术手段，提高勘探的效率和精度。

总之，地质雷达原理是一种基于电磁波在地下介质中的传播特性来获取地下介质信息的技术手段，具有重要的应用价值和发展前景。

随着科学技术的不断进步和地质勘探工作的不断深入，地质雷达原理将会发挥越来越重要的作用，为人类认识地球、利用地球资源提供更多的支持和帮助。

地质勘探中的地质雷达应用地质雷达是一种广泛应用于地质勘探领域的无损探测技术。

它通过发射高频电磁波并接收反射波，以获取地下的物质分布和结构情况。

地质雷达具有非常高的分辨率和探测深度，能够提供关键的地质信息，被广泛应用于地质勘探的各个方面。

一、地质构造调查地质雷达可用于对地质构造的调查和研究。

通过分析地下不同介质的反射特征，地质雷达可以揭示地表以下的地质构造，如断层、褶皱等。

这对于了解地下地质构造演化过程、预测地震、寻找矿产资源等具有重要意义。

二、地下水资源调查地质雷达在地下水资源调查中起到了至关重要的作用。

通过测量地下水位、水层厚度和水层边界等参数，地质雷达可以提供地下水资源的分布情况和水文地质条件。

这对于科学合理地开发利用地下水资源、保护生态环境至关重要。

三、岩土工程勘察地质雷达在岩土工程勘察中的应用也非常广泛。

它可以用于检测土层的厚度、密实度、含水层位置等参数，为岩土工程设计提供准确的地质数据。

此外，地质雷达还可以识别隐患，例如隐蔽洞穴、土层不均匀等，为工程的安全施工提供可靠的依据。

四、古地理研究地质雷达在古地理研究中的应用可以帮助重建古地貌和构造演化历史。

通过对地下介质的扫描和分析，地质雷达可以揭示出古地貌的形态与演化过程，为研究地球历史变迁提供重要线索。

同时，地质雷达还可以检测古河道和古湖泊等地下水体的存在，为古气候和沉积环境的重建提供依据。

五、矿产资源勘探地质雷达在矿产资源勘探中也发挥着重要作用。

它可以识别地下的矿体边界、寻找矿脉赋存区域，并提供有关矿石类型、储量和品位等信息。

地质雷达的高分辨率和探测深度，提高了勘探效率，减少了勘探成本，对矿产资源的勘探与开发具有重要的经济价值和社会意义。

综上所述，地质雷达在地质勘探中具有广泛应用的潜力和重要价值。

其高精度的地下探测能力，为地质构造调查、地下水资源调查、岩土工程勘察、古地理研究和矿产资源勘探等提供了有效的手段和工具。

随着技术的不断发展和创新，地质雷达的应用将会更加广泛和深入，为地质勘探事业做出更大的贡献。

地质雷达PPT课件contents •地质雷达基本原理•地质雷达探测方法•数据采集与处理•地质雷达在工程中的应用•地质雷达案例分析•地质雷达发展趋势与展望目录01地质雷达基本原理电磁波传播特性电磁波在介质中传播速度电磁波在不同介质中传播速度不同，其速度取决于介质的电磁特性。

电磁波衰减随着传播距离的增加，电磁波能量逐渐衰减，衰减程度与介质特性和频率有关。

电磁波的反射和折射当电磁波遇到不同介质的分界面时，会发生反射和折射现象，遵循斯涅尔定律。

地质雷达工作原理发射电磁波01接收反射波02信号处理与成像03发射系统接收系统控制系统数据处理与成像系统系统组成及功能02地质雷达探测方法测线布置天线频率选择数据采集与处理030201井中雷达系统采用专门设计的井中雷达系统，包括井下雷达主机、天线、电缆等。

测点布置与数据采集在井壁不同深度处布置测点，进行雷达数据采集。

数据处理与成像对采集的数据进行处理，提取井壁及周围地层的反射信号，并进行成像。

隧道超前预报法隧道掌子面前方预报数据处理与解译预报结果输出03数据采集与处理数据采集参数设置采样率设置天线频率选择确保采样率足够高，以捕获雷达波形的细节信息，通常建议采样率至少为天线频率的时窗设置消除直流偏移和低频背景噪声，提高数据质量。

背景去除应用带通滤波器，去除高频噪声和低频干扰，增强目标反射信号。

带通滤波根据信号强度动态调整增益，以平衡不同深度和不同反射体的信号幅度。

增益控制数据预处理与滤波1 2 3雷达图像生成地层解释异常识别图像生成与解释04地质雷达在工程中的应用地质构造解析岩土层划分不良地质现象识别混凝土质量检测钢筋分布与保护层厚度检测路基路面质量检测边坡稳定性监测隧道安全监测地下管线安全监测利用地质雷达对边坡内部的结构和变形进行实时监测，预警潜在滑坡风险。

05地质雷达案例分析介绍隧道的地理位置、设计参数、施工方法等背景信息。

工程背景地质条件超前预报方案预报结果分析分析隧道所处区域的地质构造、地层岩性、水文地质等条件。
