地质雷达的工作原理
地质雷达是一种利用电磁波进行地下探测的仪器。
其工作原理基于电磁波在不同介质中传播时发生反射、折射和透射的特性。
当地质雷达发射电磁波时,电磁波会以波束的形式向地下传播。
当遇到地下不同介质的边界时,如岩石和土壤之间的交界面,部分电磁波会被反射回地面,部分会被介质吸收或透射。
接收到的反射波被地质雷达接收器接收并记录下来,通过测量反射波的强度和时间来获取地下介质的信息。
根据不同介质对电磁波的反射特性,地质雷达可以判断地下的不同结构,例如地层、岩石、空洞或地下水等。
地质雷达使用不同频率的电磁波进行探测,常见的有雷达和探测深度较浅的埋地雷达。
高频率的电磁波能够提供较高的分辨率,但探测深度相对较浅;低频率的电磁波能够达到更大的探测深度,但分辨率相对较低。
除了电磁波的选择,地质雷达的探测结果还受到其他因素的影响,如地下介质的电导率、含水量和形态等。
因此,在实际应用中,地质雷达通常需要与地质勘探的其他方法结合使用,以提供更准确的地下结构信息。
地质雷达的原理
地质雷达利用超高频电磁波探测地下介质分布。
其基本原理是:发射机通过发射天线发射中心频率为至1200M、脉冲宽度为的脉冲电磁波讯号。
当这
一讯号在岩层中遇到探测目标时,会产生一个反射讯号。
直达讯号和反射讯号通过接收天线输入到接收机,放大后由示波器显示出来。
根据示波器有无反射讯号,可以判断有无被测目标;根据反射讯号到达滞后时间及目标物体平均反射波速,可以大致计算出探测目标的距离。
由于地质雷达的探测是利用超高频电磁波,使得其探测能力优于例如管线探测仪等使用普通电磁波的探测类仪器,所以地质雷达通常广泛用于考古、基础深度确定、冰川、地下水污染、矿产勘探、潜水面、溶洞、地下管缆探测、分层、地下埋设物探察、公路地基和铺层、钢筋结构、水泥结构、无损探伤等检测。
以上信息仅供参考,建议查阅专业雷达书籍或咨询地质雷达专家获取更全面和准确的信息。

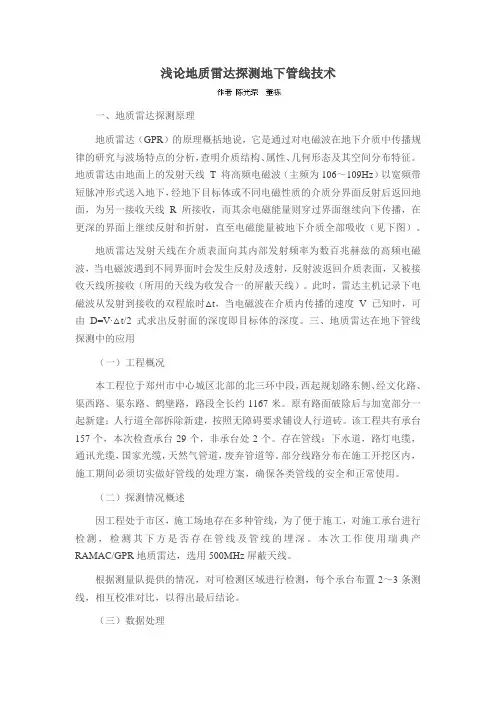

浅论地质雷达探测地下管线技术一、地质雷达探测原理地质雷达(GPR)的原理概括地说,它是通过对电磁波在地下介质中传播规律的研究与波场特点的分析,查明介质结构、属性、几何形态及其空间分布特征。
地质雷达由地面上的发射天线T 将高频电磁波(主频为106~109Hz)以宽频带短脉冲形式送入地下,经地下目标体或不同电磁性质的介质分界面反射后返回地面,为另一接收天线R 所接收,而其余电磁能量则穿过界面继续向下传播,在更深的界面上继续反射和折射,直至电磁能量被地下介质全部吸收(见下图)。
地质雷达发射天线在介质表面向其内部发射频率为数百兆赫兹的高频电磁波,当电磁波遇到不同界面时会发生反射及透射,反射波返回介质表面,又被接收天线所接收(所用的天线为收发合一的屏蔽天线)。
此时,雷达主机记录下电磁波从发射到接收的双程旅时△t,当电磁波在介质内传播的速度V 已知时,可由D=V·△t/2 式求出反射面的深度即目标体的深度。
三、地质雷达在地下管线探测中的应用(一)工程概况本工程位于郑州市中心城区北部的北三环中段,西起规划路东侧、经文化路、渠西路、渠东路、鹤壁路,路段全长约1167米。
原有路面破除后与加宽部分一起新建;人行道全部拆除新建,按照无障碍要求铺设人行道砖。
该工程共有承台157个,本次检查承台29个,非承台处2个。
存在管线:下水道,路灯电缆,通讯光缆,国家光缆,天然气管道,废弃管道等。
部分线路分布在施工开挖区内,施工期间必须切实做好管线的处理方案,确保各类管线的安全和正常使用。
(二)探测情况概述因工程处于市区,施工场地存在多种管线,为了便于施工,对施工承台进行检测,检测其下方是否存在管线及管线的埋深。
本次工作使用瑞典产RAMAC/GPR地质雷达,选用500MHz屏蔽天线。
根据测量队提供的情况,对可检测区域进行检测,每个承台布置2~3条测线,相互校准对比,以得出最后结论。
(三)数据处理应用地质雷达方法在采集地下目标体的有效反射信息时,还会接收到各种规则的或随机的干扰信息,地质雷达数据处理的目的,就是为了压制这些干扰波,最大限度地突出有效波,以便提高雷达记录的信噪比和分辨率,提供和显示记录中包含的与地下目标体的位置、形态、结构和属性等有关的信息,为地质雷达资料解释服务。
地质雷达法
地质雷达法是一种应用电磁场变化,以辅助在地下测量并立体显示的地质勘探方法。
该方法的原理是:在一个区域内以一定的间隔沿一个方向施加一个抛物线型电磁波,然后依次接收地底反射回来的电磁信号,从而克服了地下可视化现象的局限,获取地下地质构造、地层变化、地下水活动及各种地质信息的技术方法。
地质雷达方法的数据处理和分析的关键环节是原始记录的重建与识别。
从元数据中获得初步信息,经过自动处理,生成处理过的图像,再根据地质结构特征,恢复中、100、500m反射板深度,同时对深度、光滑度及灰度进行扫描,定位精度达到1-2m,用反射率度量地质层析成分;用低频带限制来展示非反射强度;用梯度角度度量中、小尺度的构造变化;用梯度值测量总体反射板形态及反射率的强弱;用反射板深度、梯度值和强度的变化来度量板的形状和大小等。
地质雷达方法对地质调查有着重要的作用。
一是可以在事先没有地质资料的地区快速预测大致的基本地质条件,二是可以在内部结构和成分不明显表现的单无岩体调查中准确分辨,从而发现低频反射深度特征,三是可用于复杂地质条件下精细地质调查,从而提高对岩性结构及地下水活动特征的认识,以及深入了解地质背景。
地质雷达的原理地质雷达是一种利用雷达原理进行地下探测的仪器。
它通过向地下发送电磁波并接收反射回来的波束,对地下的物质成分和结构进行探测和分析。
地质雷达可以在不破坏地表的情况下,获取地下的信息,对于地质勘探、地下水资源调查、工程建设等具有重要的应用价值。
地质雷达的工作原理基于电磁波在空间中的传播和被物体散射的特性。
当电磁波从雷达发射器发出后,会以电磁波的速度在空间中传播。
当电磁波遇到不同介质的边界时,会发生折射、反射、透射等现象。
在地质雷达探测中,电磁波主要与地下介质的电磁性质相互作用。
当电磁波与地下物质相互作用时,会发生电磁波的散射和衰减。
地下介质的电磁性质与地质雷达中的频率密切相关,因此地质雷达的探测效果受到频率的影响。
地质雷达通常用的是探地雷达,探地雷达通过发送一系列高频的短脉冲信号,然后记录回波的强度和到达时间。
根据回波的强度和时间,可以对地下物质的位置、形状和电磁性质进行分析。
在地质雷达的探测过程中,主要有以下几个步骤:1. 雷达发射:地质雷达通过雷达发射器发送高频电磁波到地下。
常用的频率范围为几百兆赫兹到几吉赫兹。
2. 地下物质的散射和衰减:电磁波在地下遇到物质后,会发生反射、散射和衰减等现象。
不同类型的地下物质对电磁波的散射和衰减程度不同,从而产生不同的回波信号。
3. 回波接收:地质雷达的接收器接收到从地下反射回来的回波信号。
接收到的回波信号可以包含有关地下物质的信息。
4. 数据处理:接收到的回波信号经过合适的处理和分析,可以从中提取出地下物质的信息,如深度、形态、电磁性质等。
常见的数据处理方法包括滤波、叠加、模式匹配等。
5. 显示与解读:处理后的数据可以通过图像或曲线等形式显示出来。
地质雷达的操作员可以根据显示的结果对地下物质进行解读,判断该地下物质的性质和分布情况。
地质雷达的原理基于电磁波的传播和地下物质对电磁波的散射和衰减等特性。
通过发送和接收电磁波,并结合合适的数据处理和解读方法,可以获取地下物质的信息。
地质勘探中的地质雷达技术地质雷达技术是地球科学领域中一种非常重要的勘探技术,它能够通过无损检测方式获得地下结构的信息。
本文将介绍地质雷达技术的原理、应用领域以及未来的发展趋势。
一、地质雷达技术的原理地质雷达技术利用微波信号与地下物质相互作用的特性,通过检测回波信号来确定地下结构。
其原理可以简单概括为发射、接收和处理三个步骤:1. 发射:地质雷达系统通过天线发射微波信号,这些信号会在地下不同介质的界面上发生反射、折射、散射等现象。
2. 接收:接收系统会收集回波信号,并将其转化为电信号发送到处理系统进行分析。
3. 处理:处理系统对接收到的信号进行时频分析,通过波形和幅度的变化来获得地下结构的信息。
二、地质雷达技术的应用领域地质雷达技术在地球科学领域有着广泛的应用,可以用于以下几个方面:1. 地质勘探:地质雷达技术可以用于地质勘探,例如矿产资源勘探、岩溶地貌勘察、地下水资源调查等。
通过地质雷达扫描,可以获取地下结构的信息,帮助勘探人员确定勘探区域的地质构造和岩石性质。
2. 土壤研究:地质雷达技术对于土壤研究也有很大的帮助。
通过对土壤中微波信号的分析,可以获取土壤的含水量、密度、孔隙率等信息,有助于土壤质地评价和土壤污染监测。
3. 工程勘察:地质雷达技术在工程勘察中起到了重要的作用。
它可以用于检测地下管线、洞穴、地下隧道等工程建设中的隐患,帮助工程师减少钻探次数、提高工作效率,并确保施工的安全性。
4. 灾害监测:地质雷达技术在灾害监测方面也有广泛应用。
例如,它可以用于监测地质滑坡、地下水位变化、地震活动等,为灾害预警和防治提供重要的数据支持。
三、地质雷达技术的发展趋势随着科技的不断进步,地质雷达技术也在不断发展。
未来,地质雷达技术可能朝着以下几个方向发展:1. 分辨率提升:随着雷达系统技术的改进,地质雷达的分辨率将进一步提升,可以获取更精细的地下结构信息。
2. 多频段应用:地质雷达技术可以利用多种频段的微波信号,通过对多频段信号的处理来获取更丰富的地下信息。
地质雷达原理
地质雷达是利用电磁波在地下传播的原理,通过对地下物质的反射和散射进行接收和分析,进而对地下结构进行探测和测量的一种无损检测仪器。
其原理是利用雷达技术,通过发射一定频率的电磁波,当电磁波遇到地下各种介质界面时,会发生反射、折射、散射等现象,根据这些现象可以获得地下结构的信息。
地质雷达主要通过接收不同方向散射回来的电磁波信号,进而确定各个界面的位置、形状、厚度等地质特征。
地质雷达的发射源一般采用高频的连续波或者脉冲波,其工作频率通常在10~1000MHz之间。
发射源产生的电磁波信号通过天线发射进入地下。
当电磁波遇到不同性质的地下物质时,就会发生反射和散射。
这些反射和散射的电磁波信号经过地下不同介质的传播后,一部分会返回到地面,并被接收器的天线接收到。
接收到的反射和散射信号经过放大和滤波等信号处理过程后,可以得到地下介质的电磁参数、介电常数、电导率等信息。
通过地质雷达扫描地表,可以绘制出地下各个界面的分布情况,如土质、岩性、矿脉、水层等地质结构的分布图。
通过分析这些地质结构的信息,可以对地质勘探、水资源调查、工程建设等提供有力的支持。
总之,地质雷达利用电磁波在地下介质中的传播特性,通过接收反射和散射信号,可以实现对地下结构的无损检测和测量。
通过地质雷达技术,可以获取各个界面的位置、形状、厚度等地质特征,为地质勘探和工程建设提供重要的信息。
地质雷达测量技术内容提要:本文在简述地质雷达基本原理的基础上,介绍了地质雷达检测隧道衬砌质量的工作方法,通过理论分析、实际资料计算、实测效果等方面说明采用地质雷达技术检测隧道衬砌质量的必要性和可靠性。
关键词:地质雷达测量技术1 前言地质雷达(Geological Radar)又称探地雷达(Ground Penetrating Radar),是一项基于不破坏受检母体而获得各项检测数据的检测方法,在我国已在数百项工程中得到了应用,并取得了显著成效。
同时,随着交通、水利、市政建设工程等基础设施的大力发展,以及国家对工程质量的日益重视,工程实施过程中仍急需用物理勘探的手段解决大量的地质难题,因此,地质雷达极其探测技术市场前景十分广阔。
地质雷达作为一项先进技术,具有以下四个显著特点:具有非破坏性;抗电磁干扰能力强;采用便携微机控制,图象直观;工作周期短,快速高效。
它不仅用于管线探测,还可用于工程建筑,地质灾害,隧道探测,不同地层划分,材料,公路工程质量的无损检测,考古等等。
2 地质雷达技术原理地质雷达是运用瞬态电磁波的基本原理,通过宽带时域发射天线向地下发射高频窄脉冲电磁波,波在地下传播过程中遇到不同电性介质界面时产生反射,由接收天线接收介质反射的回波信息,再由计算机将收到的数字信号进行分析计算和成像处理,即可识别不同层面反射体的空间形态和介质特性,并精确标定物体的深度(图1)。
图1 地质雷达检测原理图3 雷达的使用特性3.1无损、连续探测,不破坏原有母体,避免了后期修补工作,可节约大量的时间和费用。
3.2 操作简便,使用者经过2-3天培训就能掌握。
探测时,主机显示器实时成像,操作人员可直接从屏幕上判读探测结果,现场打印成图,为及时掌握施工质量提供资料,提高了检测速度和科学水平。
并且通过数据分析,还可以了解道路的结构情况,发现道路路基的变化和隐性灾害,使日常管理和维护更加简单。
3.3 测量精度高,测试速度快。
地质雷达原理地质雷达是一种利用电磁波进行地下勘探的仪器,它可以有效地探测地下不同深度的物质结构和地质构造。
地质雷达原理主要是利用电磁波在地下的传播特性,通过接收地下物质对电磁波的反射和散射信号来获取地下结构信息。
地质雷达原理的理解对于地下勘探和地质探测具有重要意义。
地质雷达原理的核心是电磁波在地下的传播特性。
当电磁波穿过地下介质时,会受到地下介质电磁参数的影响,不同介质对电磁波的反射和散射特性也不同。
地质雷达通过发射电磁波并接收其反射和散射信号,分析这些信号的特性来获取地下介质的信息。
电磁波在地下的传播受到地下介质的介电常数和磁导率的影响,因此地质雷达可以探测地下介质的电磁参数变化,从而得到地下结构的信息。
地质雷达原理的关键在于电磁波与地下介质的相互作用。
当电磁波穿过地下介质时,会发生折射、反射和散射现象。
这些现象会导致地质雷达接收到不同深度和不同方向的信号,通过分析这些信号的特性,可以获取地下介质的结构信息。
地质雷达可以探测到地下的空洞、裂隙、岩层、矿体等物质结构,对于地下水、矿产资源、地质灾害等具有重要的应用价值。
地质雷达原理的理解对于地下勘探和地质探测具有重要意义。
通过对地质雷达原理的深入研究和理解,可以更好地应用地质雷达技术进行地下勘探和地质探测工作,为地质勘探、工程建设、资源开发等提供可靠的地质信息。
地质雷达技术在地下勘探、地质灾害监测、矿产资源勘探等领域有着广泛的应用前景,对于促进地质勘探和资源开发具有重要的意义。
综上所述,地质雷达原理是利用电磁波在地下的传播特性,通过接收地下介质对电磁波的反射和散射信号来获取地下结构信息。
地质雷达原理的理解对于地下勘探和地质探测具有重要意义,通过对地质雷达原理的深入研究和理解,可以更好地应用地质雷达技术进行地下勘探和地质探测工作,为地质勘探、工程建设、资源开发等提供可靠的地质信息。
地质雷达技术在地下勘探、地质灾害监测、矿产资源勘探等领域有着广泛的应用前景,对于促进地质勘探和资源开发具有重要的意义。
地质雷达原理
地质雷达(geologicalradar)是通过发射高频电磁波,使目标体内部产生电磁场,利用接收天线接收,根据电磁波在目标体内的传播速度和衰减程度,可探测出地下目标体的空间位置、形状、大小等属性特征,从而达到探测地下目标体的目的。
地质雷达是通过发射高频电磁波(频率通常为
1MHz~10MHz),使被探测体内部产生电磁场,当电磁波在被探测体中传播时,会遇到不同频率的反射波。
这些反射波与探测目标的反射波相遇后会产生反射,如果反射波和透射波的速度、衰减等特性相同或相近时,反射波的相位相同或相近,那么反射波和透射波同相,并在传播过程中相互抵消。
由于地球介质的不均匀性、电介质与水、空气的介电常数差异及含水介质对电磁波的吸收等原因,使得不同介质中所产生的反射波的相位、振幅等特性不同。
这些特征反映了地下目标体的存在和空间位置。
因此在雷达图上形成了一个个反射波相位对应关系图。
—— 1 —1 —。
地质雷达原理地质雷达是一种利用电磁波进行地下勘探的仪器,它可以探测地下的构造、岩层、矿体等信息,对地质勘探、地质灾害预测、矿产资源勘查等领域具有重要的应用价值。
地质雷达原理是指地质雷达工作的基本原理和方法,下面将对地质雷达原理进行详细介绍。
地质雷达的工作原理主要是利用电磁波在地下的传播特性来获取地下介质的信息。
地质雷达发射的电磁波穿过地下介质时,会受到地下介质的电磁特性、介电常数、导电率等影响,不同的地下介质对电磁波的反射、折射、透射等现象不同,因此地质雷达可以通过接收地下电磁波的回波信号来获取地下介质的信息。
地质雷达的发射源一般是一对电极,通过电磁波的辐射来进行探测。
当电磁波穿过地下介质时,会发生反射、折射等现象,这些现象会导致地质雷达接收到地下介质的电磁波回波信号。
通过分析这些回波信号的强度、相位、频率等特征,可以推断地下介质的性质、结构、厚度等信息。
地质雷达的工作原理还包括电磁波的传播速度、衰减特性等。
不同频率的电磁波在地下介质中的传播速度和衰减特性不同,地质雷达可以利用这些特性来获取地下介质的信息。
此外,地质雷达还可以利用多频率、多极化等技术手段来提高勘探的分辨率和深度。
总的来说,地质雷达原理是基于电磁波在地下介质中的传播特性来获取地下介质信息的一种技术手段。
通过分析地下介质对电磁波的影响,可以揭示地下的构造、岩层、矿体等信息,为地质勘探、地质灾害预测、矿产资源勘查等工作提供重要的技术支持。
在实际应用中,地质雷达原理需要结合地球物理学、电磁学、信号处理等多个学科的知识,通过对地下介质的电磁特性进行分析和解释,来获取准确的地下信息。
同时,地质雷达原理的研究也需要结合实际勘探工作的需求,不断改进和完善技术手段,提高勘探的效率和精度。
总之,地质雷达原理是一种基于电磁波在地下介质中的传播特性来获取地下介质信息的技术手段,具有重要的应用价值和发展前景。
随着科学技术的不断进步和地质勘探工作的不断深入,地质雷达原理将会发挥越来越重要的作用,为人类认识地球、利用地球资源提供更多的支持和帮助。
地质雷达检测桩长方法范围地质雷达是一种非侵入式的地下勘探技术,可以用于检测地下结构和地质特征。
在建筑、工程和勘探领域,地质雷达常被用来确定地下桩的长度。
本文将介绍地质雷达检测桩长的方法和范围。
1. 地质雷达原理地质雷达通过发射无线电波并接收其反射信号,来探测地下的物质和结构。
地质雷达可以检测到地下的反射信号,根据反射信号的强度和时间延迟,可以确定地下结构的存在和性质。
2. 地质雷达检测桩长的方法地质雷达可以用来确定地下桩的长度,下面介绍几种常用的方法。
2.1 桩的底部反射信号地质雷达可以检测到地下桩的底部反射信号,通过测量反射信号的时间延迟,可以确定桩的长度。
这种方法需要在地下桩的底部放置一个反射器,地质雷达发射的信号会被反射器反射回来,从而测量到反射信号的时间延迟。
2.2 桩的顶部反射信号地质雷达也可以检测到地下桩的顶部反射信号,通过测量反射信号的时间延迟,可以确定桩的长度。
这种方法不需要在桩的顶部放置反射器,地质雷达发射的信号会被地下桩顶部的材料反射回来。
2.3 桩的侧面反射信号地质雷达还可以检测到地下桩的侧面反射信号,通过测量反射信号的时间延迟和强度,可以确定桩的长度和直径。
这种方法需要在桩的侧面放置一定数量的反射器,地质雷达发射的信号会被反射器反射回来。
3. 地质雷达检测桩长的范围地质雷达可以检测到不同类型的地下桩,包括混凝土桩、钢桩和木桩等。
地质雷达检测桩长的范围取决于以下几个因素:3.1 桩的材料地质雷达对不同材料的桩的检测范围不同。
一般来说,地质雷达对混凝土桩的检测范围较大,可以达到几十米甚至上百米。
而对于钢桩和木桩来说,地质雷达的检测范围相对较小,一般在几米到十几米之间。
3.2 地下介质地质雷达的检测范围还受到地下介质的影响。
在低介电常数的介质中,地质雷达的信号传播距离较远。
而在高介电常数的介质中,地质雷达的信号传播距离较短。
因此,地质雷达在不同的地下介质中对桩长的检测范围也会有所不同。
地质雷达是目前分辨率最高的工程地球物理方法,在工程质量检测、场地勘察中被广泛采用,近年来也被用于隧道超前地质预报工作。
地质雷达能发现掌子面前方地层的变化,对于断裂带特别是含水带、破碎带有较高的识别能力。
在深埋隧道和富水地层以及溶洞发育地区,地质雷达是一个很好的预报手段。
1、基本原理
探地雷达是一种用于确定地下介质分布情况的高频电磁技术,基于地下介质的电性差异,探地雷达通过一个天线发射高频电磁波,另一个天线接收地下介质反射的电磁波,并对接收到的信号进行处理、分析、解译。
其详细工作过程是:由置于地面的天线向地下发射一高频电磁脉冲,当其在地下传播过程中遇到不同电性(主要是相对介电常数)界面时,电磁波一部分发生折射透过界面继续传播,另一部分发生反射折向地面,被接收天线接收,并由主机记录,在更深处的界面,电磁波同样发生反射与折射,直到能量被完全吸收为止。
反射波从被发射天线发射到被接收天线接收的时间称为双程走时t,当求得地下介质的波速时,可根据测到的精确t值折半乘以波速求得目标体的位置或埋深,同时结合各反射波组的波幅与频率特征可以得到探地雷达的波形图像,从而了解场地内目标体的分布情况。
一般,岩体、混凝土等的物质的相对介电常数为4—8,空气相对介电常数为1,而水体的相对介电常数高达81,差异较大,如在探测范围内存在水体、溶洞、断层破碎带,则会在雷达波形图中形成强烈的反射波信号,再经后期处理,能够得到较为清晰的波形异常图。
在众多地质超前预报手段中,使用探地雷达预报属于短期预报手段,预报距离与围岩电性参数、测试环境干扰强弱有关。
一般,探地雷达预报距离在15~35米。
2、探地雷达在勘查中的基本参数
①数电磁脉冲波旅行时
式中:z-勘查目标体的埋深;x-发射、接收天线的距离(式中因z>x,故X可忽略);v-电磁波在介质中的传播速度。
②电磁波在介质中的传播速度
式中:c—电磁波在真空中的传播速度(0.29979m/ns); —介质的相对介电常数,—介质的相对磁导率(一般)
③电磁波的反射系数
电磁波在介质传播过程中,当遇到相对介电常数明显变化的地质现象时,电磁波将产生反射及透射现象,其反射和透射能量的分配主要与异常变化界面的电磁波反射系数有关:
式中:r —界面电磁波电场反射系数;—第一层介质的相对介电常数;—第二层介质的相对介电常数。
3、数据处理
雷达资料中水平波特别发育,它产生于雷达仪器本身。
即使将天线对空,也会记录到回波,这回波不是来自天空,而是来自于控制器、数据线、天线的相互作用,是难以避免的。
水平波具有时间相等的特点,水平滤波就是利用这一特性。
滤波过程中,可将相邻的一定数量的扫描线求平均,再与个别扫描线相比较,就可消除水平波。
水平滤波中选取的扫描线数越大,滤波效果越小。
相反选取的扫描线数越小,滤除水平波的效果越明显。
但如果水平滤波扫描线取得太少,可能会滤掉一些缓
变界面信号。
因而在进行水平滤波时,要根据对象进行试验、调整,以求最佳效果。
垂直滤波中较为常用的方法有带通滤波,高通滤波,低通滤波,小波变换等。
垂直滤波的目的是为了消除杂散波干扰,这些杂散波是来自于外源,不是天线自身发出的,频率不在雷达天线频带内。
有时为了区分不同的地质体,选取不同的频带,都要用到垂直滤波。
垂直滤波是一种数学变换,有时会带来较大的失真,滤波的频带越窄,失真越大,应用中要认真选取方法和参数。
因为雷达天线的发射与接收都设定了带宽,也就是说雷达信号本身已经过滤波,所以一般资料处理中的滤波处理改善并不明显。
4、预报特点
(1)有效探测距离一般为10~30m,适宜于短距离预报;
(2)适用于探测界面两侧介电常数差异较大的地质界面;
(3)对规模大、延伸长的地质体探测效果较好,对规模较小的地质体探测效果较差。
(4)对张性结构面探测效果较好,对闭合结构面探测效果较差;
(5)对充水、充泥或空腔的地质体探测效果较好。
(6)适宜于探测与测线平行或以小角度相交的结构面,与测线以大角度相交的结构面探测效果较差,或甚至无法探测。
(7)在掌子面适宜探测与隧道轴线呈大角度相交的结构面,在侧壁或底板适宜探测与隧道轴线以小角度相交的结构面。
(8)对不规则形态的三度地质体,如溶洞、暗河等不良地质体的探测效果较好。
