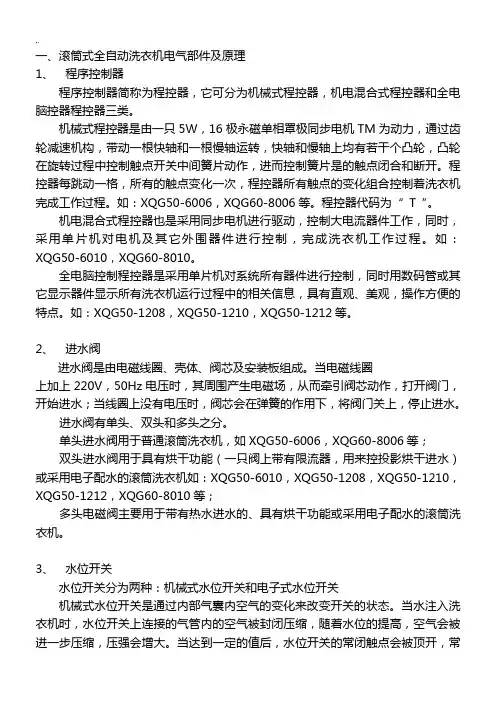

滚筒式全自动洗衣机电气部件及基础学习知识原理
一、滚筒式全自动洗衣机电气部件及原理1、程序控制器程序控制器简称为程控器，它可分为机械式程控器，机电混合式程控器和全电脑控器程控器三类。
机械式程控器是由一只5W，16极永磁单相罩极同步电机TM为动力，通过齿轮减速机构，带动一根快轴和一根慢轴运转，快轴和慢轴上均有若干个凸轮，凸轮在旋转过程中控制触点开关中间簧片动作，进而控制簧片是的触点闭合和断开。
程控器每跳动一格，所有的触点变化一次，程控器所有触点的变化组合控制着洗衣机完成工作过程。
如：XQG50-6006，XQG60-8006等。
程控器代码为“T ”。
机电混合式程控器也是采用同步电机进行驱动，控制大电流器件工作，同时，采用单片机对电机及其它外围器件进行控制，完成洗衣机工作过程。
如：XQG50-6010，XQG60-8010。
全电脑控制程控器是采用单片机对系统所有器件进行控制，同时用数码管或其它显示器件显示所有洗衣机运行过程中的相关信息，具有直观、美观，操作方便的特点。
如：XQG50-1208，XQG50-1210，XQG50-1212等。
2、进水阀进水阀是由电磁线圈、壳体、阀芯及安装板组成。
当电磁线圈上加上220V，50Hz电压时，其周围产生电磁场，从而牵引阀芯动作，打开阀门，开始进水；当线圈上没有电压时，阀芯会在弹簧的作用下，将阀门关上，停止进水。
进水阀有单头、双头和多头之分。
单头进水阀用于普通滚筒洗衣机，如XQG50-6006，XQG60-8006等；双头进水阀用于具有烘干功能（一只阀上带有限流器，用来控投影烘干进水）或采用电子配水的滚筒洗衣机如：XQG50-6010，XQG50-1208，XQG50-1210，XQG50-1212，XQG60-8010等；多头电磁阀主要用于带有热水进水的、具有烘干功能或采用电子配水的滚筒洗衣机。
3、水位开关水位开关分为两种：机械式水位开关和电子式水位开关机械式水位开关是通过内部气囊内空气的变化来改变开关的状态。
精编三洋顶开门滚筒式蒸汽洗干机产品培训资料资料
经济实用。（海尔阳光丽人产品 说明书为12小时）
人性化设计2
儿童锁功能：
设定儿童保护锁后，无论是 工作中还是工作结束后，都不能 随意打开门盖，防止儿童操作洗 衣机发生危险。
洗涤中途可添加衣物：
洗涤过程中希望添加衣物时， 只需按一次“启动/暂停（解 锁）”键，即可开盖添加衣物 （象波轮洗衣机一样方便）。
多个方向排水：
洗衣机左右两 个方都可以排水。 必要时，也可以从 洗衣机的正下方排 水。
电子蜂鸣器：
电子蜂鸣器 可以及时提示程 序结束或出现故 障，也可以取消 蜂鸣提示。
中途变更程序：
程序启动后，洗涤 过程未结束前，可以变 更洗涤、漂洗、脱水的 内容。（某些特定程序 不能变更）
规格参数1
项目
产品外形尺寸 （mm）
能显示工作状态、洗涤、 脱水、干燥时间、漂洗次数、程序 剩余时间、故障种类等等 ，工作
过程一目了然，一切尽在掌握之中。
个人喜好的设定：
全自动程序时，也可以根据 自己的喜好，设定洗涤时间、漂 洗次数、脱水时间、干燥时间， 还可以进行强烘干或弱烘干切换 等。
预约工作：
根据需要，可以设定2~24 小时预约洗涤或干燥，特别是可 以设定夜晚工作，避开用电高峰，
干燥方式
洗涤/脱水 驱动方式
水位检知方式
水位
规格
项目
规格
600×690×1005 产品重量
69kg
水冷式烘干
DD电机 （直流变频）
膜片式 水位传感器
3段(模糊判断)
干燥驱动方式
DD风扇电机 （直流变频）
驱动方式
DD电机 （直流变频）
振动吸收方式 液压式缓冲器
脱水桶转速 400~1100 rpm
人性化设计2
儿童锁功能：
设定儿童保护锁后，无论是 工作中还是工作结束后，都不能 随意打开门盖，防止儿童操作洗 衣机发生危险。
洗涤中途可添加衣物：
洗涤过程中希望添加衣物时， 只需按一次“启动/暂停（解 锁）”键，即可开盖添加衣物 （象波轮洗衣机一样方便）。
多个方向排水：
洗衣机左右两 个方都可以排水。 必要时，也可以从 洗衣机的正下方排 水。
电子蜂鸣器：
电子蜂鸣器 可以及时提示程 序结束或出现故 障，也可以取消 蜂鸣提示。
中途变更程序：
程序启动后，洗涤 过程未结束前，可以变 更洗涤、漂洗、脱水的 内容。（某些特定程序 不能变更）
规格参数1
项目
产品外形尺寸 （mm）
能显示工作状态、洗涤、 脱水、干燥时间、漂洗次数、程序 剩余时间、故障种类等等 ，工作
过程一目了然，一切尽在掌握之中。
个人喜好的设定：
全自动程序时，也可以根据 自己的喜好，设定洗涤时间、漂 洗次数、脱水时间、干燥时间， 还可以进行强烘干或弱烘干切换 等。
预约工作：
根据需要，可以设定2~24 小时预约洗涤或干燥，特别是可 以设定夜晚工作，避开用电高峰，
干燥方式
洗涤/脱水 驱动方式
水位检知方式
水位
规格
项目
规格
600×690×1005 产品重量
69kg
水冷式烘干
DD电机 （直流变频）
膜片式 水位传感器
3段(模糊判断)
干燥驱动方式
DD风扇电机 （直流变频）
驱动方式
DD电机 （直流变频）
振动吸收方式 液压式缓冲器
脱水桶转速 400~1100 rpm
小天鹅滚筒原理和功能介绍ppt课件
脱水（分钟）
洗 正转（秒）
涤 静止（秒）
节 反转（秒）
拍20转1速9（丝绸 童装内衣 童装有色 童装污渍 活性霉 高温自洁 单洗涤 单脱水 漂洗＋脱水 单排水
一般棉麻 不太脏 较脏 羊毛类 化纤类 丝绸较薄 贴身类 一般 较脏类 较难洗类 清洗机桶 洗和排 脱水
三、滚筒洗衣机的命名方式及各代号的意义
1、命名方式按GB/T4288-2003执行 2、下面按3个系列分别说明
2019/12/22
14
小天鹅衣诺滚筒洗衣机
1、LED系列，XQG65-908E为例
2019/12/22
15
小天鹅衣诺滚筒洗衣机
2、 大屏LED系列，XQG70-1088ESL为例
2019/12/22
D、洗涤范围广，使用寿命长 滚筒洗衣机可以洗真丝，羊绒，羊毛，化纤，棉麻等衣物，而且不损伤衣物。但也
要根据衣物上的标签识别是否能够进行机洗。滚筒洗衣机的设计寿命是15~20年，普通洗 衣机是3-8年。 E、结构严谨
为了达到良好的洗涤效果，滚筒洗衣机的整体设计与制造和普通洗衣机有本质的区
别。滚筒洗衣机结构严谨，洗涤环节相对复杂，因此选料严格，像大部分材料采用不锈
16
小天鹅衣诺滚筒洗衣机
3、 LCD系列，XQG70-1288CS为例
2019/12/22
17
小天鹅衣诺滚筒洗衣机
四、小天鹅滚筒洗衣机的能效等级
洗衣机型号 洗涤容量（Kg） 能源效率等级 耗电量(kwh/cycle/Kg) 用水量(L/cycle/Kg) 洗净比
XQG65-908E 6.5
1
0. 19
美地区。 特点：洗净度高，衣物不会缠绕，大容量的设计。但对衣物磨损大，结构复杂，占地面积 大，机体重，噪音大。
洗衣机基础知识第一章
第一章 洗衣服的类型、洗涤原理及技术指标
第二章 全自动洗衣机常用的电子元器件
第三章 全自动洗衣机检修基础
古代人用棒子打的衣服，是 靠棒子打衣服时的力量，用 水把污垢带出来。
1874年美国人比尔· 布莱克 斯发明了木制手摇洗衣机。
1880年，美国又出现了蒸气洗衣机。
1911年，美国试制成功世界上第一台电动洗衣机。
• 1.波轮式洗衣机： • 通过底部波轮的转动使水与衣物、衣物与衣物、衣 物与筒壁之间产生摩擦，同时也有缠绕也扭结及解 开的过程来洗净衣物。 • 2.滚筒式洗衣机： • 通过内筒顺时针和逆时针转动带动衣物和水上下提 起落下，并不断加温、使洗涤剂充分渗透到衣物内 部并通过挤压，拍打或运动和多孔内筒壁的轻摩擦 来洗净衣物。 • 3.搅拌式洗衣机： • 依靠搅拌叶的往复运动的方式进行洗涤的洗衣机。
课堂练习：洗衣机型号XQG40-6S含义是什么？
答案：第6代双桶洗涤容量为4kg滚筒式全自动洗衣机
第二节 洗涤的基本原理
常用洗涤方法有两种： 干洗：用汽油、三氯乙烯、四氯乙烯等有机溶剂涂在脏污处。 湿洗：家庭手工搓揉洗涤衣物的方法称为湿洗。通常所说洗 涤指的是湿洗。
水、洗涤剂和机械力称为洗涤过程的三要素。
搅拌式洗衣机：搅拌器为主要部件。 优点：磨损率低、洗涤容量大、洗净率适中，衣物不容易 被缠绕。 缺点：传动系统结构复杂、制造工艺复杂、体积较大、成本高。
• 例XPB72-7288（S）: • 第一位是洗衣机代号：X指洗衣机 T指脱水机 • 第二位是自动化程度：P为普通型、B为半自动型、Q 为全自动型 • 第三位是洗涤方式：B指波轮式、G为滚筒式、J为搅 拌式 • 第四位是洗衣机规格代号：额定洗涤容量乘以10，如 30代表一次性可洗3kg衣物。 • 第五位是工厂设计序号：7288是工厂自编型号 • S代表结构形式代号，S为双桶，单桶或套桶不标。
第二章 全自动洗衣机常用的电子元器件
第三章 全自动洗衣机检修基础
古代人用棒子打的衣服，是 靠棒子打衣服时的力量，用 水把污垢带出来。
1874年美国人比尔· 布莱克 斯发明了木制手摇洗衣机。
1880年，美国又出现了蒸气洗衣机。
1911年，美国试制成功世界上第一台电动洗衣机。
• 1.波轮式洗衣机： • 通过底部波轮的转动使水与衣物、衣物与衣物、衣 物与筒壁之间产生摩擦，同时也有缠绕也扭结及解 开的过程来洗净衣物。 • 2.滚筒式洗衣机： • 通过内筒顺时针和逆时针转动带动衣物和水上下提 起落下，并不断加温、使洗涤剂充分渗透到衣物内 部并通过挤压，拍打或运动和多孔内筒壁的轻摩擦 来洗净衣物。 • 3.搅拌式洗衣机： • 依靠搅拌叶的往复运动的方式进行洗涤的洗衣机。
课堂练习：洗衣机型号XQG40-6S含义是什么？
答案：第6代双桶洗涤容量为4kg滚筒式全自动洗衣机
第二节 洗涤的基本原理
常用洗涤方法有两种： 干洗：用汽油、三氯乙烯、四氯乙烯等有机溶剂涂在脏污处。 湿洗：家庭手工搓揉洗涤衣物的方法称为湿洗。通常所说洗 涤指的是湿洗。
水、洗涤剂和机械力称为洗涤过程的三要素。
搅拌式洗衣机：搅拌器为主要部件。 优点：磨损率低、洗涤容量大、洗净率适中，衣物不容易 被缠绕。 缺点：传动系统结构复杂、制造工艺复杂、体积较大、成本高。
• 例XPB72-7288（S）: • 第一位是洗衣机代号：X指洗衣机 T指脱水机 • 第二位是自动化程度：P为普通型、B为半自动型、Q 为全自动型 • 第三位是洗涤方式：B指波轮式、G为滚筒式、J为搅 拌式 • 第四位是洗衣机规格代号：额定洗涤容量乘以10，如 30代表一次性可洗3kg衣物。 • 第五位是工厂设计序号：7288是工厂自编型号 • S代表结构形式代号，S为双桶，单桶或套桶不标。
洗衣机基础知识学习
7公斤以上的份额增加
洗衣机行业分析—价格、功能
滚筒 全自动
5公斤 全自动 卡位， 899元
滚筒均价3611元、销售占比18%
滚筒低端卡位、 5.5公斤以下。满足 基本需求的功能、 脱水800转、白色
6-7.0公斤中低端、
银色。低端斜面、 大视窗、1000转1200转
中高端、 6.5公 斤以上。变频、 斜面、空气洗转 速1200-1400转
耗电量：是按洗衣机说明书标称的洗涤容量放入测试布，进行一次常 用（标准）洗涤程序所消耗的电量。
用水量：是按洗衣机说明书标称的洗涤容量放入测试布，进行一次常 用（标准）洗涤程序所用的水量。
以上三项是目前洗衣机能效标识列出的性能指标，根据国家标准的要 求，能效等级的要求如下：
洗衣机主要性能参数
节能产品的能耗要求及补贴标准
波轮式洗衣机 分为双缸波轮和全自动波轮两种形式，通过底部波轮的快速 转动产生强劲水流，以水流为动力使衣物、水流、波轮及筒 壁几者之间相互磨擦而去污，洗净度高，噪音量较小。
洗衣机型号识别
按国家标准G B/T 4 2 8 8 —2019 家用和类似用途电动洗衣机的标 准规定 ，洗衣机的型号由6位数字组成：1234-56
的功能
变频、零水压
沫洗、超音波。
放。离心羊绒洗
均价693元，
主销容积为
双缸
6.5公斤；8.5 公斤以上、
功能简单、
玻璃盖板
美菱优先级
优
良 中 差
500 1000
1500
2000
3000
提升全自动产品占比为2019年重点,双缸为量的补充
4000
谢谢聆听
洗衣机主要性能参数 洗衣机主要性能参数：

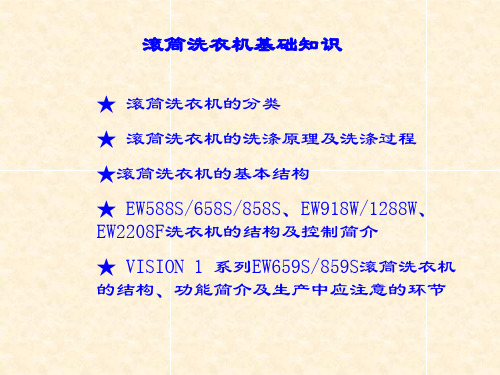

滚筒洗衣机基础知识
WATER PIPE ASSM
★ 滚筒洗衣机的基本结构
WM/RD ◇进排水系统(Water pห้องสมุดไป่ตู้pe system) 进排水系统
进排水系统由进水管、进水电磁阀、内进水管、洗涤剂分配盒、 进排水系统由进水管、进水电磁阀、内进水管、洗涤剂分配盒、回旋进排水波 纹管、过滤器、排水泵及排水管等组成。 纹管、过滤器、排水泵及排水管等组成。 工作时，电磁阀打开，通过分水机构向相应的洗涤剂料盒中注入洗涤用水， § 工作时，电磁阀打开，通过分水机构向相应的洗涤剂料盒中注入洗涤用水， 该格内的洗涤剂或软化剂或漂白剂被冲入洗涤筒内， 该格内的洗涤剂或软化剂或漂白剂被冲入洗涤筒内，此后洗涤液通过过滤器及排 水泵由排水管上排出。 水泵由排水管上排出。 § 根据控制方式不同，分水机构可分为机械分水和电子配水。 根据控制方式不同，分水机构可分为机械分水和电子配水。
★ 滚筒洗衣机的基本结构
WM/RD
洗衣机主电机按照结构不同 按照结构不同， § 洗衣机主电机按照结构不同，可分为单相异步感应式双速电 单相交流串激电机、 机、单相交流串激电机、直流变频无刷电机及三相交流变频感应 式电机等。前两种电机应用较为普遍， 式电机等。前两种电机应用较为普遍，但随作现代电子变流技术 的不断提高，变频洗衣机的应用也日趋广泛。 的不断提高，变频洗衣机的应用也日趋广泛。 § 温控器按结构不同，可分为恒温器、可调温度控制器及 温控器按结构不同 可分为恒温器、可调温度控制器及NTC 按结构不同， 温度传感器。 温度传感器。 恒温器多为双金属片式结构； 可调温控器为液体膨胀式结构， 恒温器多为双金属片式结构； 可调温控器为液体膨胀式结构， 两者的触点动作均靠机械力实现。 两者的触点动作均靠机械力实现。NTC型温度传感器具有负温度 型温度传感器具有负温度 系数特性，工作时，外界温度引起阻值变化， 系数特性，工作时，外界温度引起阻值变化，电子程控器将阻值 变化信号进行处理，并实时进行精确的温度控制。引起阻值变化， 变化信号进行处理，并实时进行精确的温度控制。引起阻值变化， 电子程控器将阻值变化信号进行处理， 电子程控器将阻值变化信号进行处理，并实时进行精确的温度控 制。

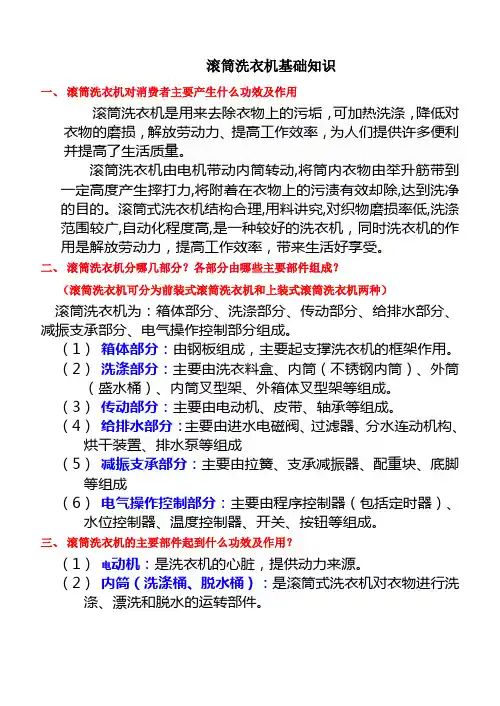

滚筒洗衣机基础知识
滚筒洗衣机基础知识一、滚筒洗衣机对消费者主要产生什么功效及作用滚筒洗衣机是用来去除衣物上的污垢，可加热洗涤，降低对衣物的磨损，解放劳动力、提高工作效率，为人们提供许多便利并提高了生活质量。
滚筒洗衣机由电机带动内筒转动,将筒内衣物由举升筋带到一定高度产生摔打力,将附着在衣物上的污渍有效却除,达到洗净的目的。
滚筒式洗衣机结构合理,用料讲究,对织物磨损率低,洗涤范围较广,自动化程度高,是一种较好的洗衣机，同时洗衣机的作用是解放劳动力，提高工作效率，带来生活好享受。
二、滚筒洗衣机分哪几部分？各部分由哪些主要部件组成？（滚筒洗衣机可分为前装式滚筒洗衣机和上装式滚筒洗衣机两种）滚筒洗衣机为：箱体部分、洗涤部分、传动部分、给排水部分、减振支承部分、电气操作控制部分组成。
（1）箱体部分：由钢板组成，主要起支撑洗衣机的框架作用。
（2）洗涤部分：主要由洗衣料盒、内筒（不锈钢内筒）、外筒（盛水桶）、内筒叉型架、外箱体叉型架等组成。
（3）传动部分：主要由电动机、皮带、轴承等组成。
（4）给排水部分：主要由进水电磁阀、过滤器、分水连动机构、烘干装置、排水泵等组成（5）减振支承部分：主要由拉簧、支承减振器、配重块、底脚等组成（6）电气操作控制部分：主要由程序控制器（包括定时器）、水位控制器、温度控制器、开关、按钮等组成。
三、滚筒洗衣机的主要部件起到什么功效及作用？（1）电动机：是洗衣机的心脏，提供动力来源。
（2）内筒（洗涤桶、脱水桶）：是滚筒式洗衣机对衣物进行洗涤、漂洗和脱水的运转部件。
（3）举升筋：带动筒内衣物不断向上提升再落下进行翻滚摔打，起到洗涤、漂洗作用。
（洗涤筒的内壁上沿轴向装有三条凸筋，高度为85~90mm的三角形）（4）外筒：也被称做盛水桶，主要是盛放洗涤液。
（对电动机、加热器、温度控制器、配重块和减振器等部件起一个支承架的作用）（5）外筒叉型架：起支撑箱体与外筒的作用。
（一般用硅铝合金ZL108压铸而成，承重力好，稳定性强）（6）轴承：是传递动力的重要部件。

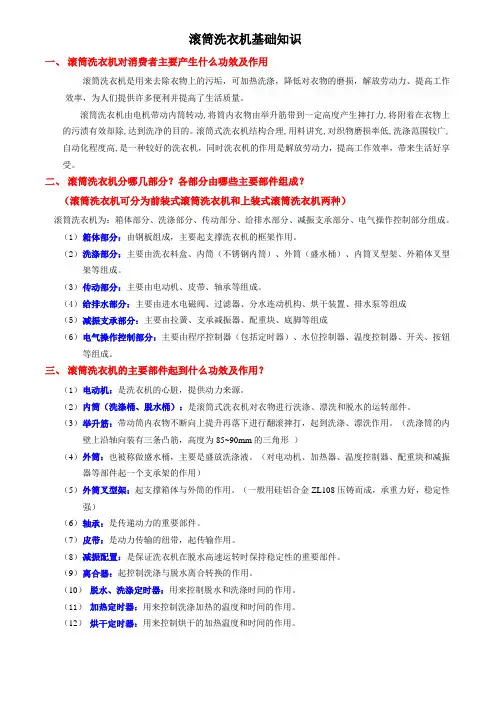

滚筒洗衣机基础知识
滚筒洗衣机基础知识一、滚筒洗衣机对消费者主要产生什么功效及作用滚筒洗衣机是用来去除衣物上的污垢，可加热洗涤，降低对衣物的磨损，解放劳动力、提高工作效率，为人们提供许多便利并提高了生活质量。
滚筒洗衣机由电机带动内筒转动,将筒内衣物由举升筋带到一定高度产生摔打力,将附着在衣物上的污渍有效却除,达到洗净的目的。
滚筒式洗衣机结构合理,用料讲究,对织物磨损率低,洗涤范围较广,自动化程度高,是一种较好的洗衣机，同时洗衣机的作用是解放劳动力，提高工作效率，带来生活好享受。
二、滚筒洗衣机分哪几部分？各部分由哪些主要部件组成？（滚筒洗衣机可分为前装式滚筒洗衣机和上装式滚筒洗衣机两种）滚筒洗衣机为：箱体部分、洗涤部分、传动部分、给排水部分、减振支承部分、电气操作控制部分组成。
（1）箱体部分：由钢板组成，主要起支撑洗衣机的框架作用。
（2）洗涤部分：主要由洗衣料盒、内筒（不锈钢内筒）、外筒（盛水桶）、内筒叉型架、外箱体叉型架等组成。
（3）传动部分：主要由电动机、皮带、轴承等组成。
（4）给排水部分：主要由进水电磁阀、过滤器、分水连动机构、烘干装置、排水泵等组成（5）减振支承部分：主要由拉簧、支承减振器、配重块、底脚等组成（6）电气操作控制部分：主要由程序控制器（包括定时器）、水位控制器、温度控制器、开关、按钮等组成。
三、滚筒洗衣机的主要部件起到什么功效及作用？（1）电动机：是洗衣机的心脏，提供动力来源。
（2）内筒（洗涤桶、脱水桶）：是滚筒式洗衣机对衣物进行洗涤、漂洗和脱水的运转部件。
（3）举升筋：带动筒内衣物不断向上提升再落下进行翻滚摔打，起到洗涤、漂洗作用。
（洗涤筒的内壁上沿轴向装有三条凸筋，高度为85~90mm的三角形）（4）外筒：也被称做盛水桶，主要是盛放洗涤液。
（对电动机、加热器、温度控制器、配重块和减振器等部件起一个支承架的作用）（5）外筒叉型架：起支撑箱体与外筒的作用。
（一般用硅铝合金ZL108压铸而成，承重力好，稳定性强）（6）轴承：是传递动力的重要部件。
滚筒洗衣机企业标准培训课件
2、企业标准项目表
标准要求 序 号 项目名称 标准号 本内控标 准 本内控标 准 标准条目 标准中指标要求 公司内控要求 缺陷分 类
19
偏载试验
按附录C试验方法进行试验并判定
A
20
按键操作力试 验
按附录D试验方法进行试验并判定
A
21
安全性能
无表3中的任何缺陷
见表3
22
用户操作
无表4中的任何缺陷
见表4
Ｚ
12
Ｚ
13
Ｚ
14
Ａ
15
不用工具，试验指便可接触带电部件
Ｚ
4、用户操作的缺陷内容
项目 序号
1 2 3
缺
指示灯不亮，闪烁，位置不正 按钮弹跳不灵活 旋钮卡滞、松动，定位不准确
陷
内
容
缺陷等级
备 注
Ａ Ｂ Ｂ
4 用 户 操 作 6 7 8 9 10 5
电脑板、程控器程序混乱，不动作，无洗涤，不正转，不反转，不转，不排 水，不脱水，无蜂鸣，高水位不洗涤，没按实际要求动作，程序指示灯与其 当前执行的程序不符，频繁出现报警显示 正常声音例外：空运转时有异声；负载运转有异声；运动件与固定件互相摩 擦碰撞声；排水泵、电机、进水阀、牵引器、减振器、门组件、悬挂簧等部 件运转异声，蜂鸣沙哑。 正常声音例外：运动件与运动件互相磨擦碰撞声 进水阀不进水或进水不停 水位开关、水位传感器失灵 门锁失灵
Ｚ
7
Ｚ
8 9 10
Ｚ Ｚ Ｚ
3、安全性能的缺陷内容
项 目 缺 序号 陷 内 容 缺陷等级 备 注
11
消耗功率： 当额定输入功率为>300Ｗ时：实际输入功率与额定输入功率 的偏差 > 额定输入功率的15%或60W（选较大的值）； 当额定输入功率为25~300Ｗ时：实际输入功率与额定输入功 率的偏差 > 额定输入功率的+20% 发热：E级>90K，B级>95K， F级>115K 进水阀、Ｐ板、牵引器、排水泵、电机、程控器、滤波器、 电容、闪光器按钮、电源开关等电器部件出现明火或外表有 烧黑的痕迹 第13条中的电器部件内部损坏而没有产生明火和外表损坏
洗衣机基础知识培训(胡国华)(XXXX版)(滚筒篇)
变频电机+皮带式传动一同作用 采用变频电机和180度正弦波变频技术。调频范围从10Hz到600Hz，真正宽频。
变频器 变频电机以及变频控制器均采用艾默生品牌。
行业竞品变频技术对比分析
在市场的变频产品中，存在2大系列，第一系列是日韩的DD变频技术，也是目前竞品采用较 多的技术，虽然该技术降低了噪音，但采用该技术的产品存在转速的限制，很少能达到1400转 的速度，另外由于一体化设计，后期维修比较困难；第二种是像小天鹅一样采用通过皮带传动 变频电机，该方案结构简单，维修方便，容易达到更高的转速。
损伤。 如：夏季只穿过一天的T恤、衬衫、内衣等。
4.祛除异味更快、更有效。 针对衣服上有异味，但不是特别脏的衣物，更适合使用此程序。 如：吃过烧烤、火锅，贮藏过冬有霉味的衣物等等。
六、雾态洗系统
洗涤时 内筒上方的雾态净系统将进水充分雾化，360度喷淋衣物，充分溶解附着在面料上
的洗涤剂，并渗透衣物纤维、深层洁净。 脱水时
智臻系列 洗干一体 变频洗科技， 衣干即停， 漂净即停。 …
智臻
产品线及8大卖点: 1、热平衡干衣系统
运用干衣原理，智能感温控温，判断衣物干湿程 度，实时监测内部烘干温度变化，精确调制烘干功率。
2、TS-Drive变频系统
400-1400转超宽变速可调。高效节能，用水量低于 国家一级标准18%，用电量低于国家一级标准10%
系统将水雾自上而下倾泻在旋转状态的衣物上，启动独有的深层浸漂，再次净化衣 物纤维间的缝隙；同时配合内筒高转速脱水，以强劲离心力，将水雾漂出的微量残留 洗涤剂及衣物内水分瞬间甩净，给衣物由内到外的呵护。
特别说明： 小天鹅智臻系列产品功 能设计上，雾态洗与浑 浊度传感器具有互为强 化、互为补充的作用， 如果衣服没有漂洗干净， 那么两者同时强化，即 雾态洗作用时间延长与 漂洗次数增加，以提高 洗净比。
变频器 变频电机以及变频控制器均采用艾默生品牌。
行业竞品变频技术对比分析
在市场的变频产品中，存在2大系列，第一系列是日韩的DD变频技术，也是目前竞品采用较 多的技术，虽然该技术降低了噪音，但采用该技术的产品存在转速的限制，很少能达到1400转 的速度，另外由于一体化设计，后期维修比较困难；第二种是像小天鹅一样采用通过皮带传动 变频电机，该方案结构简单，维修方便，容易达到更高的转速。
损伤。 如：夏季只穿过一天的T恤、衬衫、内衣等。
4.祛除异味更快、更有效。 针对衣服上有异味，但不是特别脏的衣物，更适合使用此程序。 如：吃过烧烤、火锅，贮藏过冬有霉味的衣物等等。
六、雾态洗系统
洗涤时 内筒上方的雾态净系统将进水充分雾化，360度喷淋衣物，充分溶解附着在面料上
的洗涤剂，并渗透衣物纤维、深层洁净。 脱水时
智臻系列 洗干一体 变频洗科技， 衣干即停， 漂净即停。 …
智臻
产品线及8大卖点: 1、热平衡干衣系统
运用干衣原理，智能感温控温，判断衣物干湿程 度，实时监测内部烘干温度变化，精确调制烘干功率。
2、TS-Drive变频系统
400-1400转超宽变速可调。高效节能，用水量低于 国家一级标准18%，用电量低于国家一级标准10%
系统将水雾自上而下倾泻在旋转状态的衣物上，启动独有的深层浸漂，再次净化衣 物纤维间的缝隙；同时配合内筒高转速脱水，以强劲离心力，将水雾漂出的微量残留 洗涤剂及衣物内水分瞬间甩净，给衣物由内到外的呵护。
特别说明： 小天鹅智臻系列产品功 能设计上，雾态洗与浑 浊度传感器具有互为强 化、互为补充的作用， 如果衣服没有漂洗干净， 那么两者同时强化，即 雾态洗作用时间延长与 漂洗次数增加，以提高 洗净比。
洗衣机工程师培训资料
5、轻柔洗涤：
在一次洗涤过程中，洗衣机的洗涤运动机构正反向交替转动，转动时间比 停止时间短的洗涤方式。
第一部分、洗衣机的定义、术语和基本原理简介
三、洗衣机基本原理
1、洗涤基本原理
洗涤就是不断破坏污垢在衣物上的附着力,最终使污垢脱离衣物的过程。常用的 方法有干洗、湿洗两种，用汽油、三氯乙烯、四氯乙烯等有机溶剂涂擦脏污处的方 法叫干洗，它能迅速去除衣物上的油脂性污渍，保持衣物不变形，不变色。家庭中 采用在水中搓洗衣物的方法称为湿洗。通常说的洗涤为湿洗。 洗涤时主要依靠三种力： 化学力：洗涤剂分子由亲油基和亲水基组成，既可以溶解于水又可以溶解于油污 热 力：就是分子的运动速度，温度越高分子运动速度越快，可以加快洗涤剂分子 和油、水的结合速度。 机械力：使洗涤剂分子与油污的结合物从织物上分离到水中，实现织物的洗涤目的。
第二部分、洗衣机的分类及性能特点
波轮、滚筒和搅拌洗衣机的性能比较
第三部分、洗衣机的命名规则和表示方法
海信洗衣机的型号是按照GB/T 4288《家用电动洗衣机》标准中规定的命名规则 命名的，共由六位代码组成，分别用有特定含义的字母和数字表示。具体如下：
X P
B
68-
58 SK 结构形式代号 机型代号 洗衣机规格代号 洗涤方式代号 自动化程度代号 洗衣机代号
第一部分、洗衣机的定义、术语和基本原理简介
三、洗衣机基本原理
3、漂洗原理
洗衣机漂洗可采用多种方式，如蓄水漂洗、溢流漂洗，这两种方式都在洗涤桶内 进行。对于双桶洗衣机还可采用有脱水桶内进行喷淋漂洗。 3.1、蓄水漂洗： 这是最常用的漂洗方式。将衣物放入注满清水的洗涤桶内由波轮转动进行漂 洗， 要漂洗过程中水量不变，漂洗几分钟后将水排净并将衣物甩干，再重复进行第2次。 一般要重复2-3次才能漂净。全自动大多采用这种方式。 3.2、溢水漂洗: 溢水漂洗与蓄水漂洗区别在于漂洗时不关闭进水龙头，即边进水边漂洗，水面上 升到设定水位后经溢水口直接排出。这种漂洗效果较好，缺点是耗水量大。 3.3、喷淋漂洗： 一边向脱水桶内注水一边高速脱水，其作用是用少量的水去除大部分的洗涤剂残 液，往往是作为蓄水漂洗的前奏。
