滚筒洗衣机基础知识共28页文档

一、滚筒式全自动洗衣机电气部件及原理1、程序控制器程序控制器简称为程控器，它可分为机械式程控器，机电混合式程控器和全电脑控器程控器三类。

机械式程控器是由一只5W，16极永磁单相罩极同步电机TM为动力，通过齿轮减速机构，带动一根快轴和一根慢轴运转，快轴和慢轴上均有若干个凸轮，凸轮在旋转过程中控制触点开关中间簧片动作，进而控制簧片是的触点闭合和断开。

程控器每跳动一格，所有的触点变化一次，程控器所有触点的变化组合控制着洗衣机完成工作过程。

如：XQG50-6006，XQG60-8006等。

程控器代码为“T ”。

机电混合式程控器也是采用同步电机进行驱动，控制大电流器件工作，同时，采用单片机对电机及其它外围器件进行控制，完成洗衣机工作过程。

如：XQG50-6010，XQG60-8010。

全电脑控制程控器是采用单片机对系统所有器件进行控制，同时用数码管或其它显示器件显示所有洗衣机运行过程中的相关信息，具有直观、美观，操作方便的特点。

如：XQG50-1208，XQG50-1210，XQG50-1212等。

2、进水阀进水阀是由电磁线圈、壳体、阀芯及安装板组成。

当电磁线圈上加上220V，50Hz电压时，其周围产生电磁场，从而牵引阀芯动作，打开阀门，开始进水；当线圈上没有电压时，阀芯会在弹簧的作用下，将阀门关上，停止进水。

进水阀有单头、双头和多头之分。

单头进水阀用于普通滚筒洗衣机，如XQG50-6006，XQG60-8006等；双头进水阀用于具有烘干功能（一只阀上带有限流器，用来控投影烘干进水）或采用电子配水的滚筒洗衣机如：XQG50-6010，XQG50-1208，XQG50-1210，XQG50-1212，XQG60-8010等；多头电磁阀主要用于带有热水进水的、具有烘干功能或采用电子配水的滚筒洗衣机。

3、水位开关水位开关分为两种：机械式水位开关和电子式水位开关机械式水位开关是通过内部气囊内空气的变化来改变开关的状态。

第二节 滚筒式全自动洗衣机一、洗涤机理依靠滚筒连续转动或定时正反向转动将衣物举起、抛下的方式进行洗涤。

特点是洗涤时对衣物的磨损最小、用水量少、自动化程度高，但洗净率低。

这是一台滚筒式全自动洗衣机，它有一个垂直放置的内筒，用不锈钢制成，上面有三根凸筋称为举升筋，洗涤时，衣物放在滚筒内，部分浸于水中，电机以低速转动，举升筋带动衣物一同上升，到接近顶端时，由于内筒的转速很慢，产生的离心力不足以克服衣服重量，所以衣物斜着落下，跌落在水中与水发生锤击，高速挤出洗涤液，而后随同内筒转动重新浸透，之后又在举升筋的作用下被举起、抛下，如此反复循环，即依靠滚筒连续转动或定时正反向转动的方式进行洗涤。

这种洗衣机的特点洗涤时对衣物的磨损最小，用水量少，而且可以将烘干装置安装到洗衣机内，成为洗涤一干燥机，从而完成洗涤一烘干整个过程，缺点是洗涤时洗净率比较低，所以为了洗涤干净，必须延长洗涤时间或进行加热洗涤。

因其运动特点是沿水平轴向转动，所以为了抑制上下方向的振动，要加大自重。

按衣物投入的方式不同，滚筒式洗衣机可分为两种类型。

一种是前装式洗衣机，另一种是顶装式洗衣机。

前者门开在洗衣机的前部，通过门上的透明窗孔可以随时观察洗涤情况；后者门开在洗衣机的顶部，放入和取出衣物较方便。

这种洗衣机防漏性好，体积较小，外形美观。

以上就是滚筒式洗衣机的洗涤机理和特点，下面我们来学习滚筒式洗衣机的内部结构。

二、洗涤、脱水系统洗涤、脱水系统主要由内筒、外筒、内筒叉形架、转轴、外筒叉形架及滚动轴承等组成。

这就是滚筒式洗衣机的内部结构图，可分为洗涤、脱水系统、进、排水系统、传动系统、电气控制系统、支承机构及加热装置等六个部分，我们首先来学习洗涤、脱水系统。

洗涤、脱水系统主要由内筒、外筒、内筒叉形架、转轴、外筒叉形架及滚动轴承等组成，同样是两个筒，但结构与波轮式洗衣机有很大差异。

首先看内筒，内筒是滚筒洗衣机的重要部件。

滚筒式全自动洗衣机的洗涤、漂洗、脱水包括烘干等过程都在内筒中进行，主要由筒体及前盖和后盖组成。

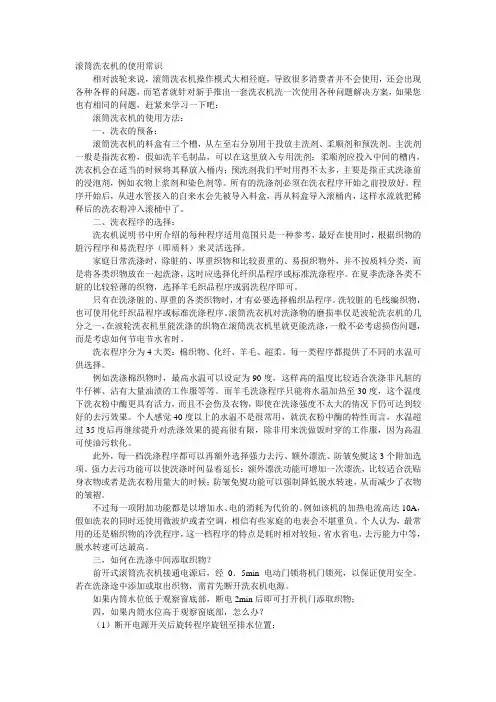

滚筒洗衣机的使用常识相对波轮来说，滚筒洗衣机操作模式大相径庭，导致很多消费者并不会使用，还会出现各种各样的问题，而笔者就针对新手推出一套洗衣机洗一次使用各种问题解决方案，如果您也有相同的问题，赶紧来学习一下吧：滚筒洗衣机的使用方法：一、洗衣的预备：滚筒洗衣机的料盒有三个槽，从左至右分别用于投放主洗剂、柔顺剂和预洗剂。

主洗剂一般是指洗衣粉，假如洗羊毛制品，可以在这里放入专用洗剂；柔顺剂应投入中间的槽内，洗衣机会在适当的时候将其释放入桶内；预洗剂我们平时用得不太多，主要是指正式洗涤前的浸泡剂，例如衣物上浆剂和染色剂等。

所有的洗涤剂必须在洗衣程序开始之前投放好。

程序开始后，从进水管接入的自来水会先被导入料盒，再从料盒导入滚桶内，这样水流就把稀释后的洗衣粉冲入滚桶中了。

二、洗衣程序的选择：洗衣机说明书中所介绍的每种程序适用范围只是一种参考，最好在使用时，根据织物的脏污程序和易洗程序（即质料）来灵活选择。

家庭日常洗涤时，除脏的、厚重织物和比较贵重的、易损织物外，并不按质料分类，而是将各类织物放在一起洗涤，这时应选择化纤织品程序或标准洗涤程序。

在夏季洗涤各类不脏的比较轻薄的织物，选择羊毛织品程序或弱洗程序即可。

只有在洗涤脏的、厚重的各类织物时，才有必要选择棉织品程序。

洗较脏的毛线编织物，也可使用化纤织品程序或标准洗涤程序。

滚筒洗衣机对洗涤物的磨损率仅是波轮洗衣机的几分之一，在波轮洗衣机里能洗涤的织物在滚筒洗衣机里就更能洗涤，一般不必考虑损伤问题，而是考虑如何节电节水省时。

洗衣程序分为4大类：棉织物、化纤、羊毛、超柔。

每一类程序都提供了不同的水温可供选择。

例如洗涤棉织物时，最高水温可以设定为90度，这样高的温度比较适合洗涤非凡脏的牛仔裤、沾有大量油渍的工作服等等。

而羊毛洗涤程序只能将水温加热至30度，这个温度下洗衣粉中酶更具有活力，而且不会伤及衣物，即使在洗涤强度不太大的情况下仍可达到较好的去污效果。

个人感觉40度以上的水温不是很常用，就洗衣粉中酶的特性而言，水温超过35度后再继续提升对洗涤效果的提高很有限，除非用来洗做饭时穿的工作服，因为高温可使油污软化。

滚筒洗衣机基础知识一、滚筒洗衣机对消费者主要产生什么功效及作用滚筒洗衣机是用来去除衣物上的污垢，可加热洗涤，降低对衣物的磨损，解放劳动力、提高工作效率，为人们提供许多便利并提高了生活质量。

滚筒洗衣机由电机带动内筒转动,将筒内衣物由举升筋带到一定高度产生摔打力,将附着在衣物上的污渍有效却除,达到洗净的目的。

滚筒式洗衣机结构合理,用料讲究,对织物磨损率低,洗涤范围较广,自动化程度高,是一种较好的洗衣机，同时洗衣机的作用是解放劳动力，提高工作效率，带来生活好享受。

二、滚筒洗衣机分哪几部分？各部分由哪些主要部件组成？（滚筒洗衣机可分为前装式滚筒洗衣机和上装式滚筒洗衣机两种）滚筒洗衣机为：箱体部分、洗涤部分、传动部分、给排水部分、减振支承部分、电气操作控制部分组成。

（1）箱体部分：由钢板组成，主要起支撑洗衣机的框架作用。

（2）洗涤部分：主要由洗衣料盒、内筒（不锈钢内筒）、外筒（盛水桶）、内筒叉型架、外箱体叉型架等组成。

（3）传动部分：主要由电动机、皮带、轴承等组成。

（4）给排水部分：主要由进水电磁阀、过滤器、分水连动机构、烘干装置、排水泵等组成（5）减振支承部分：主要由拉簧、支承减振器、配重块、底脚等组成（6）电气操作控制部分：主要由程序控制器（包括定时器）、水位控制器、温度控制器、开关、按钮等组成。

三、滚筒洗衣机的主要部件起到什么功效及作用？（1）电动机：是洗衣机的心脏，提供动力来源。

（2）内筒（洗涤桶、脱水桶）：是滚筒式洗衣机对衣物进行洗涤、漂洗和脱水的运转部件。

（3）举升筋：带动筒内衣物不断向上提升再落下进行翻滚摔打，起到洗涤、漂洗作用。

（洗涤筒的内壁上沿轴向装有三条凸筋，高度为85~90mm的三角形）（4）外筒：也被称做盛水桶，主要是盛放洗涤液。

（对电动机、加热器、温度控制器、配重块和减振器等部件起一个支承架的作用）（5）外筒叉型架：起支撑箱体与外筒的作用。

（一般用硅铝合金ZL108压铸而成，承重力好，稳定性强）（6）轴承：是传递动力的重要部件。

滚筒洗衣机的使用常识相对波轮来说，滚筒洗衣机操作模式大相径庭，导致很多消费者并不会使用，还会出现各种各样的问题，而笔者就针对新手推出一套洗衣机洗一次使用各种问题解决方案，如果您也有相同的问题，赶紧来学习一下吧：滚筒洗衣机的使用方法：一、洗衣的预备：滚筒洗衣机的料盒有三个槽，从左至右分别用于投放主洗剂、柔顺剂和预洗剂。

主洗剂一般是指洗衣粉，假如洗羊毛制品，可以在这里放入专用洗剂；柔顺剂应投入中间的槽内，洗衣机会在适当的时候将其释放入桶内；预洗剂我们平时用得不太多，主要是指正式洗涤前的浸泡剂，例如衣物上浆剂和染色剂等。

所有的洗涤剂必须在洗衣程序开始之前投放好。

程序开始后，从进水管接入的自来水会先被导入料盒，再从料盒导入滚桶内，这样水流就把稀释后的洗衣粉冲入滚桶中了。

二、洗衣程序的选择：洗衣机说明书中所介绍的每种程序适用范围只是一种参考，最好在使用时，根据织物的脏污程序和易洗程序（即质料）来灵活选择。

家庭日常洗涤时，除脏的、厚重织物和比较贵重的、易损织物外，并不按质料分类，而是将各类织物放在一起洗涤，这时应选择化纤织品程序或标准洗涤程序。

在夏季洗涤各类不脏的比较轻薄的织物，选择羊毛织品程序或弱洗程序即可。

只有在洗涤脏的、厚重的各类织物时，才有必要选择棉织品程序。

洗较脏的毛线编织物，也可使用化纤织品程序或标准洗涤程序。

滚筒洗衣机对洗涤物的磨损率仅是波轮洗衣机的几分之一，在波轮洗衣机里能洗涤的织物在滚筒洗衣机里就更能洗涤，一般不必考虑损伤问题，而是考虑如何节电节水省时。

洗衣程序分为4大类：棉织物、化纤、羊毛、超柔。

每一类程序都提供了不同的水温可供选择。

例如洗涤棉织物时，最高水温可以设定为90度，这样高的温度比较适合洗涤非凡脏的牛仔裤、沾有大量油渍的工作服等等。

而羊毛洗涤程序只能将水温加热至30度，这个温度下洗衣粉中酶更具有活力，而且不会伤及衣物，即使在洗涤强度不太大的情况下仍可达到较好的去污效果。

个人感觉40度以上的水温不是很常用，就洗衣粉中酶的特性而言，水温超过35度后再继续提升对洗涤效果的提高很有限，除非用来洗做饭时穿的工作服，因为高温可使油污软化。
