注塑模具的结构与拆装

注塑模具拆装实验报告注塑模具拆装实验报告注塑模具是一种用于制造塑料制品的重要工具。

在塑料制品生产过程中，模具的拆装是一个必要且关键的步骤。

本次实验旨在通过模具的拆装过程，了解模具的结构和工作原理，掌握正确的拆装方法，以提高操作技能和安全意识。

1. 实验目的本次实验的主要目的是：- 了解注塑模具的结构和工作原理；- 学习正确的模具拆装方法；- 掌握模具拆装过程中的注意事项；- 提高操作技能和安全意识。

2. 实验材料和仪器本次实验所需材料和仪器如下：- 注塑模具；- 模具拆装工具（如螺丝刀、扳手等）；- 个人防护装备（如手套、护目镜等）。

3. 实验步骤3.1 检查模具在进行模具拆装之前，首先要对模具进行检查。

检查模具是否有损坏或松动的部分，如有发现问题应及时修复或更换。

3.2 拆卸模具根据模具的结构和工作原理，按照正确的拆卸顺序，使用相应的工具逐步拆卸模具的各个部分。

在拆卸过程中，要注意保持模具平稳，避免对模具造成二次损坏。

3.3 清洁模具拆卸完成后，要对模具进行清洁。

使用专用的清洁剂和工具，将模具上的油污、灰尘等清洗干净。

清洁过程中，要注意避免使用过硬的物体刮擦模具表面，以免划伤模具。

3.4 维修和更换在清洁过程中，如发现模具有损坏或磨损的部分，应及时进行维修或更换。

维修和更换过程中，要严格按照操作规程进行，确保维修和更换的质量。

3.5 组装模具在模具清洁和维修更换完成后，按照正确的组装顺序，使用相应的工具逐步组装模具的各个部分。

在组装过程中，要注意保持模具的平衡和稳定，确保各个部件的正确连接。

3.6 调试模具模具组装完成后，进行模具的调试。

根据注塑机的要求，调整模具的开合速度、压力等参数，确保模具的正常工作。

在调试过程中，要注意观察模具的工作情况，及时调整和修正。

4. 实验结果与分析通过本次实验，我对注塑模具的结构和工作原理有了更深入的了解。

掌握了正确的拆装方法和注意事项，提高了操作技能和安全意识。

1）：浇注系统。

由主流道、分流道、浇口、冷料穴 4部分组成塑料注塑模具结构的基本分类一、 一幅完整的模具通常由两大部分组成。

成型部分，关系着塑料产品形状和尺寸的零件。

二是模架部分，也称模胚，是用来安装和固定成型部分的二、 塑料注塑模具分为 2大类型：1）：两板式模具。

两板式模具不适用于带有前模滑块的模具和点浇口的模具，除了这两种结构外，其他所有结构和进胶方式都可使用。

2）三板是式模具。

又称细水口模具，按类型又分：细水口、简化型细水口和假三板三种形 式（简化型细水口模架后模侧板内没有导柱，拉杆上没有限位垫圈，不能设计推板结构，通 常用在500mm —下的中小型模具上，产品批量较大时也不适宜使用。

假三板模架是专门为 前模滑块机构的模具而设计的，没有卸料板，不适用于点浇口的模具。

三、6大系统组成一幅完整的塑料注塑模具Itm ”nrg 板#丿/ /顶板応挥t r ill iJ yi i ] Vi 纟紧更出卑向创二板式模具示意图^ZEL/fit11 E TF T2）：成型机构。

成型结构是与塑料产品直接接触的部分，包括前后模仁、镶件、滑块、斜顶等机构。

3）：顶出机构。

包括顶针、顶块、司筒、顶针固定板、顶针垫板、复位杆结构等。

4）：导向结构。

导向机构包括导柱、导套、顶板复位杆、顶板导套等机构。

对于要求较高的模具，有时还应另外增加辅助导向机构，如锥面、直面、圆锥精定位等。

5）：冷却系统。

冷却系统主要是循环水路，有油冷、水冷、空气冷等。

有些模具需要加热，可利用冷却水路来进行加热。

6）：排气系统。

主要有排气槽、排气针、排气镶块，排气阀等部分机构。

塑料模具热流道系统介绍一：热流道系统是一种用途非常广泛的塑料成型浇注系统，主要借助于加热装置和电子温控系统使浇注系统中的熔融塑料不会发生凝固，从而平稳有序地将塑料填充到模具型腔中。

在没有注塑压力的情况下，熔融塑料不会自动流动，也不会随着塑料制品的脱模产生拉丝、溢流等现象，所以热流道模具又称无流道或少流道模具。

注塑模具的结构
注塑模具是一种用于生产塑料制品的模具，它的结构非常重要，直接影响着产品的质量和生产效率。

注塑模具主要由以下几个部分组成。

1. 模板：模板是注塑模具最基本的部件，它通常由两个或更多个零件组成。

每个零件都有一个平面面和一个垂直于平面面的立面。

在模板上安装其他零部件，如模芯、流道等。

2. 模芯：模芯是用于形成产品内部形状的部分。

它可以在注塑过程中向外移动，以便从已成型的产品中取出。

3. 流道系统：流道系统是将熔融塑料从注射机输送到模具中的管道系统。

它包括进料口、主流道、分支流道和喷嘴等部分。

4. 冷却系统：冷却系统是将熔融塑料冷却并使其凝固的部分。

它包括在模板中钻孔或铣槽以容纳水或油冷却剂，并通过管道连接到外部冷却设备。

5. 推杆机构：推杆机构用于从模具中顶出已成型产品。

它通常由一个或多个推杆组成，每个推杆都与模芯相连。

6. 定位系统：定位系统用于确保模板和其他零部件在正确位置上。

它通常包括定位销、定位套、锁紧螺母等部分。

7. 排气系统：排气系统用于释放模具中的空气，以便在注塑过程中熔融塑料可以充满整个模具。

它通常由排气孔、排气槽等部分组成。

总之，注塑模具是一个复杂的机械结构，需要各种零部件的协作才能完成生产任务。

不同类型的注塑模具结构也有所不同，但以上几个部分是基本共同点。

为了提高产品质量和生产效率，在设计和制造注塑模具时应注意合理布局和精细加工。

注塑模具结构详细讲解
注塑模具结构详细讲解
一、注塑模具的结构
1、模芯系统
模芯系统是注塑模具最基本的部分，也是注塑件形状的核心部分，模芯系统由模芯、模芯杆、模芯销等组成，是注塑模具的直接决定因素。

2、分型面系统
分型面系统是指模具上的分型面，一个注塑零件有多个型腔，那么模具上就有多块分型面，分型面是注塑件完成型腔分割的主要部件，此系统由分型面、模板及相应的锁模元件组成。

3、出料系统
出料系统是指模具内部空间外部出料口，在加工周期结束后，零件从模具中排出，出料系统由出料口、排模杆、排模座等组成。

4、加热系统
加热系统是模具加热的系统，它的作用是使模具的温度与注塑料浇注的温度保持一致，加热系统由加热器、电加热系统等组成。

5、冷却系统
冷却系统是指模具的冷却系统，它的作用是使模具的温度减少，以便加工周期结束后能够及时将注塑件排出，冷却系统由冷却水管、冷却器、冷却液等组成。

6、导模系统
导模系统是指用于将熔融料从料筒传递到型腔中的系统，它的功能是保证料筒内的注塑料均匀流入模具内部，导模系统由导模杆、料筒阀、排压杆等组成。

二、注塑模具的类型
1、滑块式注塑模具
滑块式注塑模具是模具机构设计中使用比较多的一种，它可以实现多模芯的任意选择，在模具的结构中，主要有模架、底盘、滑块和滑块销等。

2、分型销式注塑模具
分型销式注塑模具是模具结构设计中最为常用的一种，它可以实现多模芯多模型任意结合，在模具的结构中，主要有模架、底盘、分型销和分型销座等。

3、拉力式注塑模具
拉力式注塑模具是模具结构设计中使用比较少的一种，它可以实现多模芯的任意拉出，在模具的结构中，主要有模架、底盘、拉力轴和拉力钻等。

注塑模具拆装实验报告
实验名称：注塑模具拆装
实验目的：通过注塑模具的拆装实验，掌握模具的结构和工作原理，提高模具的使用效率和调试速度。

实验器材：注塑机、注塑模具、手动工具等。

实验步骤：
1. 准备工作：开启注塑机电源，调整注塑机工作温度和注塑模具所需的温度；准备必要的手动工具，如扳手、螺丝刀等。

2. 拆卸注塑模具：按照注塑模具的拆卸顺序，依次拆卸模具上的螺丝、活塞等零件，将模具的主体分解出来。

3. 检查注塑模具：检查模具内部的零件，如喷嘴、熔体道、冷却水道等是否有损坏和堵塞情况，如有需要清洁或更换。

4. 组装注塑模具：按照注塑模具的组装顺序，将拆卸的零件按
照正确的位置和方向组装到模具上，并将各个部位的螺丝紧固。

5. 调试注塑模具：开启注塑机进行模具的注塑调试，调整注塑
机的参数和模具的熔体温度、冷却水温度、开模速度等参数，直
至注塑过程稳定。

实验结果：经过注塑模具的拆装实验，能够熟练掌握模具的结
构和工作原理，能够快速且准确拆卸、检查、维修、组装和调试
注塑模具，提高模具使用效率和调试速度，确保生产工作的正常
进行。

实验结论：注塑模具的拆装实验是注塑生产过程中非常重要的
环节，通过此次实验能有效提高模具使用效率和调试速度，确保
生产工作的正常进行。

同时，注塑模具的维修和保养也非常重要，定期清洗、润滑和更换零部件可以延长模具的寿命，减少生产成本。

注塑模具的结构注塑模具是一种用于制造塑料制品的工具。

它们的结构非常重要，决定了最终产品的质量和形状。

本文将详细介绍注塑模具的结构，以及它们的功能和应用。

注塑模具主要由两部分组成：上模和下模。

上模和下模通过模具座连接在一起，并通过模具夹紧机构固定。

上模一般固定在注塑机的固定板上，而下模则固定在注塑机的移动板上。

当注塑机工作时，上模和下模之间的空间被称为模腔，塑料熔融物通过喷嘴进入模腔，然后在模具的作用下冷却和凝固，最终形成所需的塑料制品。

注塑模具的结构包括模腔、脱模装置和冷却系统。

模腔是最重要的部分，它决定了最终产品的形状和尺寸。

模腔的形状通常与最终产品的形状相对应，可以是直线、曲线或复杂的形状。

脱模装置用于将成品从模具中取出，常见的脱模装置有顶出机构和顶杆机构。

冷却系统用于冷却模具和塑料制品，以保证产品的质量和生产效率。

除了基本的结构，注塑模具还可以包括一些辅助装置，如喷嘴、喷嘴尖端、塑料流道和冷却水道。

喷嘴用于将熔融的塑料注入模腔，喷嘴尖端可以调整塑料的流动速度和方向。

塑料流道是将熔融塑料从注塑机输送到模腔的通道，冷却水道则用于冷却模具和塑料制品。

注塑模具的结构设计需要考虑多个因素，包括产品的形状、尺寸、材料和生产要求等。

模具的结构应尽量简单，以方便制造和维护，并且要能够满足产品的质量要求。

同时，模具的结构还应考虑到塑料的流动性和收缩性，以避免产品出现缺陷。

注塑模具广泛应用于各个领域，包括汽车、电子、家电、日用品等。

它们可以制造各种各样的塑料制品，如外壳、零件、容器等。

注塑模具的结构和性能直接影响到最终产品的质量和成本，因此在模具设计和制造过程中应充分考虑这些因素。

注塑模具的结构是制造塑料制品的关键。

它们的设计和制造需要考虑多个因素，并且要能够满足产品的质量要求。

注塑模具在各个领域都有广泛的应用，对于提高生产效率和产品质量非常重要。

通过不断改进注塑模具的结构和技术，可以进一步推动塑料制品的发展和创新。

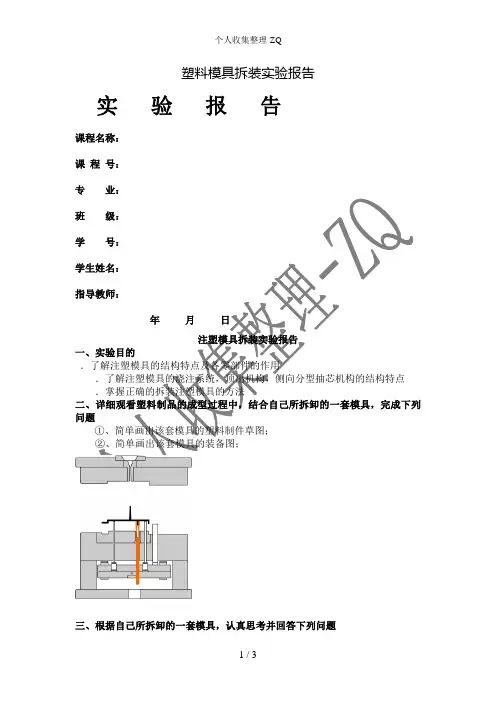

塑料模具拆装实验报告实验报告
课程名称：
课程号：
专业：
班
学
问题
三、根据自己所拆卸的一套模具，认真思考并回答下列问题
()、该套注塑模具分流道采用的是哪一种形式？什么情况下采用潜伏式分流道？
本套模具采用的是无分流道
为了不影响制品外观，顶出时浇道与塑件自动分开，需要较大顶出力，用潜伏式分流道
()、注塑模具的浇口类型有几种？试分析每种类型的特点；该套注塑模具采用的浇口形式是那一种?
、针点式浇口
针点式浇口又称点水口，采用三板式模架方能自动脱模，模具结构复杂，浇口在生产过程中自动拉断，适合自动化注射生产。

能使用在一模一腔或者一
陷。

()
料井
()
具其顶出机构类型特点及各元件的作用。

顶出机构一般有顶杆顶出机构，顶管顶出机构，推板顶出机构主要由顶出杆、复位杆、顶杆固定板、顶板、主流道拉料杆等组成。

（）、侧向抽芯结构通常都用于那类塑料零件？它有几种形式？
、侧向抽芯结构通常适用于热塑形塑料
、)手动分型抽芯机构，包括模内和模外手动分型抽芯机构；）气、液动侧抽芯机构；）机动抽芯机构
（）、各种模具的开模行程如何计算?
模行程与模具关系，其关系可用式
≥（～）进行核算式中——开模行程（）；
——脱模距离（）;
——塑件高度（）
（）、导向机构在一套模具中，起什么作用？它有几种形式？
、导向机构的作用
）可保证动模和定模的精确合模，合模时，先由导向机构导向，凸模和凹模再合模，可避免凸凹模发生碰撞而损坏。

）由于型腔的形状不一定对称，所以，^腔内的熔体对型腔壁的作用力也不一样，这时导向机构可承受一定的侧压力。

()。
