传感器与检测技术(胡向东,第2版)习题解答王涛第1章概述1.1 什么是传感器?答:传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置,通常由敏感元件和转换元件组成。
1.2 传感器的共性是什么?答:传感器的共性就是利用物理定律或物质的物理、化学或生物特性,将非电量(如位移、速度、加速度、力等)输入转换成电量(电压、电流、频率、电荷、电容、电阻等)输出。
1.3 传感器一般由哪几部分组成?答:传感器的基本组成分为敏感元件和转换元件两部分,分别完成检测和转换两个基本功能。
另外还需要信号调理与转换电路,辅助电源。
1.4 传感器是如何分类的?答:传感器可按输入量、输出量、工作原理、基本效应、能量变换关系以和所蕴含的技术特征等分类,其中按输入量和工作原理的分类方式应用较为普遍。
①按传感器的输入量(即被测参数)进行分类按输入量分类的传感器以被测物理量命名,如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。
②按传感器的工作原理进行分类根据传感器的工作原理(物理定律、物理效应、半导体理论、化学原理等),可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。
③按传感器的基本效应进行分类根据传感器敏感元件所蕴含的基本效应,可以将传感器分为物理传感器、化学传感器和生物传感器。
1.6 改善传感器性能的技术途径有哪些?答:①差动技术;②平均技术;③补偿与修正技术;④屏蔽、隔离与干扰抑制;⑤稳定性处理。
第2章传感器的基本特性2.1 什么是传感器的静态特性?描述传感器静态特性的主要指标有哪些?答:传感器的静态特性是它在稳态信号作用下的输入、输出关系。
静态特性所描述的传感器的输入-输出关系中不含时间变量。
衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。
2.3 利用压力传感器所得测试数据如下表所示,计算非线性误差、迟滞和重复性误差。

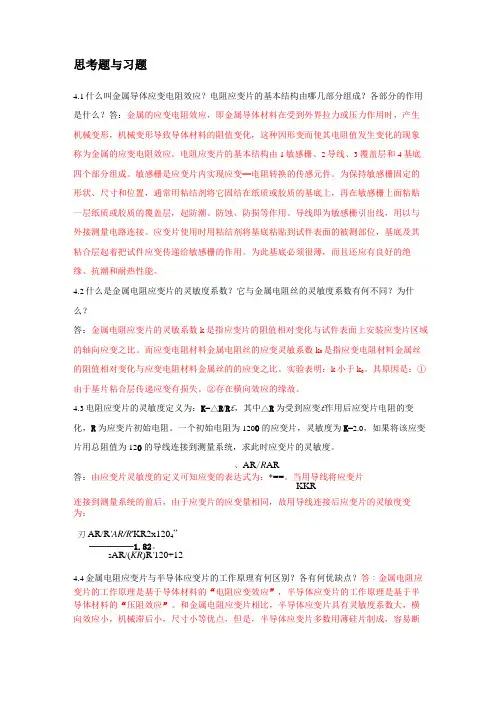

思考题与习题4.1什么叫金属导体应变电阻效应?电阻应变片的基本结构由哪几部分组成?各部分的作用是什么?答:金属的应变电阻效应,即金属导体材料在受到外界拉力或压力作用时,产生机械变形,机械变形导致导体材料的阻值变化,这种因形变而使其电阻值发生变化的现象称为金属的应变电阻效应。
电阻应变片的基本结构由1敏感栅、2导线、3覆盖层和4基底四个部分组成。
敏感栅是应变片内实现应变—电阻转换的传感元件。
为保持敏感栅固定的形状、尺寸和位置,通常用粘结剂将它固结在纸质或胶质的基底上,再在敏感栅上面粘贴一层纸质或胶质的覆盖层,起防潮、防蚀、防损等作用。
导线即为敏感栅引出线,用以与外接测量电路连接。
应变片使用时用粘结剂将基底粘贴到试件表面的被测部位,基底及其粘合层起着把试件应变传递给敏感栅的作用。
为此基底必须很薄,而且还应有良好的绝缘、抗潮和耐热性能。
4.2什么是金属电阻应变片的灵敏度系数?它与金属电阻丝的灵敏度系数有何不同?为什么?答:金属电阻应变片的灵敏系数k是指应变片的阻值相对变化与试件表面上安装应变片区域的轴向应变之比。
而应变电阻材料金属电阻丝的应变灵敏系数k0是指应变电阻材料金属丝的阻值相对变化与应变电阻材料金属丝的的应变之比。
实验表明:k小于k0。
其原因是:①由于基片粘合层传递应变有损失。
②存在横向效应的缘故。
4.3电阻应变片的灵敏度定义为:K=△R/R£,其中△R为受到应变£作用后应变片电阻的变化,R为应变片初始电阻。
一个初始电阻为1200的应变片,灵敏度为K=2.0,如果将该应变片用总阻值为120的导线连接到测量系统,求此时应变片的灵敏度。
、AR/R AR答:由应变片灵敏度的定义可知应变的表达式为:*==。
当用导线将应变片KKR连接到测量系统的前后,由于应变片的应变量相同,故用导线连接后应变片的灵敏度变为:刃AR/R'AR/R'KR2x1204”—————1.82。
s AR/(KR)R'120+124.4金属电阻应变片与半导体应变片的工作原理有何区别?各有何优缺点?答:金属电阻应变片的工作原理是基于导体材料的“电阻应变效应”,半导体应变片的工作原理是基于半导体材料的“压阻效应”。
四种压力传感器的基本工作原理及特点四种压力传感器的基本工作原理及特点一:电阻应变式传感器一:电阻应变式传感器1 1电阻应变式传感器定义被测的动态压力作用在弹性敏感元件上,被测的动态压力作用在弹性敏感元件上,使它产生变形,使它产生变形,在其变形的部位粘贴有电阻应变片,电阻应变片感受动态压力的变化,电阻应变片感受动态压力的变化,按这种原理设计的传感器称按这种原理设计的传感器称为电阻应变式压力传感器。
为电阻应变式压力传感器。
1.2 电阻应变式传感器的工作原理电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片。
箔式应变片是以厚度为0.002——0.008mm 的金属箔片作为敏感栅材料,,箔栅宽度为0.003——0.008mm 。
丝式应变片是由一根具有高电阻系数的电阻丝(直径0.015--0.05mm),平行地排成栅形(一般2——40条),电阻值60——200 Ω,通常为120 Ω,牢贴在薄纸片上,电阻纸两端焊有引出线,表面覆一层薄纸,即制成了纸基的电阻丝式应变片。
制成了纸基的电阻丝式应变片。
测量时,测量时,用特制的胶水将金属电阻应变片粘贴于待测的弹性敏感元件表面上,待测的弹性敏感元件表面上,弹性敏感元件随着动态压力而产生变形时,弹性敏感元件随着动态压力而产生变形时,弹性敏感元件随着动态压力而产生变形时,电阻片电阻片也跟随变形。
如下图所示。
B 为栅宽,L 为基长。
为基长。
材料的电阻变化率由下式决定:材料的电阻变化率由下式决定:d d d R A R A r r=+ (1) 式中;式中;R —材料电阻由材料力学知识得;由材料力学知识得; [(12)(12)]dRR C K m m e e =++-= (2) K —金属电阻应变片的敏感度系数式中K 对于确定购金属材料在一定的范围内为一常数,将微分dR 、dL 改写成增量ΔR 、ΔL,可得可得 R L K K R Le D D == (3) 由式(2)可知,可知,当弹性敏感元件受到动态压力作用后随之产生相应的变形当弹性敏感元件受到动态压力作用后随之产生相应的变形ε,而形应变值可由丝式应变片或箔式应变片测出,从而得到了ΔR 的变化,也就得到了动态压力的变化,基于这种应变效应的原理实现了动态压力的测量。
一、填空(每空1份,共20分)1. 测试技术的基本任务是 。
2. 从时域看,系统的输出是其输入与该系统 的卷积。
3. 信号的时域描述,以 为独立变量;而信号的频域描述,以 为独立变量.4. 如果一个信号的最高频率为50Hz ,为了防止在时域采样过程中出现混叠现象,采样频率应该大于Hz.5. 在桥式测量电路中,根据其 的性质,可将其分为直流电桥与交流电桥。
6. 金属电阻应变片与半导体应变片的主要区别在于:前者利用 引起的电阻变化,后者利用 变化引起的电阻变化。
7. 压电式传感器是利用某些物质的 而工作的。
8. 带通滤波器的上下限截止频率为fc 2、fc 1,其带宽B = ;若其带宽为1/3倍频程则fc 2 = fc 1.9. 属于能量控制型的传感器有 、 等。
10 根据载波受调制的参数不同,调制可分为 、 、 。
11 相关滤波的工作原理是 。
12 测试装置的动态特性可以用 函数、 函数和 函数进行数学描述。
二、选择题(把正确答案前的字母填在空格上,每题1分,共10分)1. 不能用确定的数学公式表达的信号是 信号。
A 复杂周期B 非周期C 瞬态D 随机2. 平稳随机过程必须 .A 连续B 统计特征与时间无关C 各态历经D 统计特征等于时间平均3. 一阶系统的动态特性参数是 。
A 固有频率B 阻尼比C 时间常数D 灵敏度4. 系统在全量程内,输入量由小到大及由大到小时,对于同一个输入量所得到的两个数值不同的输出量之间的最大差值称为 。
A 回程误差B 绝对误差C 相对误差D 非线性误差5. 电阻应变片的输入为 。
A 力B 应变C 速度D 加速度6. 用于评价系统的输出信号和输入信号之间的因果性。
A 传递函数B 互相关函数C 互谱密度函数D 相干函数7. 为使电缆的长短不影响压电式传感器的灵敏度,应选用 放大器。
A 电压B 电荷C 微分D 积分8. 在测量位移的传感器中,符合非接触测量而且不受油污等介质影响的 是传感器。
应变片压力传感器原理及应用电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。
它是压阻式应变传感器的主要组成部分之一。
电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。
金属电阻应变片又有丝状应变片和金属箔状应变片两种。
通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上,当基体受力发生应力变化时,电阻应变片也一起产生形变,使应变片的阻值发生改变,从而使加在电阻上的电压发生变化。
这种应变片在受力时产生的阻值变化通常较小,一般这种应变片都组成应变电桥,并通过后续的仪表放大器进行放大,再传输给处理电路(通常是 A/D转换和CPU)显示或执行机构。
金属电阻应变片的内部结构如图1所示,是电阻应变片的结构示意图,它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。
根据不同的用途,电阻应变片的阻值可以由设计者设计,但电阻的取值范围应注意:阻值太小,所需的驱动电流太大,同时应变片的发热致使本身的温度过高,不同的环境中使用,使应变片的阻值变化太大,输出零点漂移明显,调零电路过于复杂。
而电阻太大,阻抗太高,抗外界的电磁干扰能力较差。
一般均为几十欧至几十千欧左右。
电阻应变片的工作原理金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象,俗称为电阻应变效应。
金属导体的电阻值可用下式表示:式中:ρ——金属导体的电阻率(Ω·cm2/m)S——导体的截面积(cm2)L——导体的长度(m)我们以金属丝应变电阻为例,当金属丝受外力作用时,其长度和截面积都会发生变化,从上式中可很容易看出,其电阻值即会发生改变,假如金属丝受外力作用而伸长时,其长度增加,而截面积减少,电阻值便会增大。
当金属丝受外力作用而压缩时,长度减小而截面增加,电阻值则会减小。
只要测出加在电阻的变化(通常是测量电阻两端的电压),即可获得应变金属丝的应变情况。
2、陶瓷压力传感器原理及应用抗腐蚀的陶瓷压力传感器没有液体的传递,压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥 (闭桥),由于压敏电阻的压阻效应,使电桥产生一个及压力成正比的高度线性、及激励电压也成正比的电压信号,标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等,可以和应变式传感器相兼容。
项目2电阻式传感器原理与应用1.什么是应变效应?利用应变效应解释金属电阻应变片的工作原理。
答:应变效应是指金属丝的电阻值随着它所受的机械形变的大小而发生相应变化的现象。
现有如图2.1.1所示的一根金属电阻丝,其电阻值设为R,电阻率为ρ,截面积为S,长度为l则电阻值的表达式为R=ρlS当电阻丝受到拉力作用时将沿轴线伸长,伸长量设为△l,横截面积相应减小△S,电阻率的变化设为△ρ,则电阻的相对变化量为∆R R=∆ρρ+∆ll−∆SS2. 金属电阻应变片与半导体应变片的工作原理有何区别?各有何优缺点?答:金属电阻应变片性能稳定、精度较高,至今还在不断地改进和发展,并在一些高精度应变式传感器中得到了广泛的应用。
这类应变片的主要缺点是应变灵敏系数较小。
半导体应变片灵敏度高,其灵敏系数比金属电阻应变片约高50倍,但稳定性差,容易受到外界温度的干扰。
3.有一金属电阻应变片,其灵敏度K=2.5,R=120Ω,设工作时其应变为1200με,则△R是多少?若将此应变片与2V直流电源组成回路,试求无应变时和有应变时回路的电流。
解:∆R=RKε=120×2.5×1200×10−6=0.36Ω,无应变时:电流I=VR =2120=0.01667安培,有应变时:电流I=VR+∆R =2120+0.36=0.01661安培,4.应变片称重传感器,其弹性体为圆柱体.直径D=100mm,材料弹性模量E=205×109N/m2,用它称500kN的物体,若用电阻丝式应变片,应变片的灵敏系数K=2,R=120Ω,问电阻变化多少?解:直径D=100mm, 应变ε=FSE =500KNπ10042×10−6×205×109=22050π,∆R=RKε=120×2×22050π=0.0746Ω5.试述应变片温度误差的概念、产生原因和补偿办法。
答:)温度误差由于测量现场环境温度改变而给测量带来的附加误差,称为应变片的温度误差。
应变片的类型及其工作原理半导体应变片1、电阻应变片的分类及其工作原理电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。
金属电阻应变片又有丝状应变片和金属箔状应变片两种。
通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上,当基体受力发生应力变化时,电阻应变片也一起产生形变,使应变片的阻值发生改变,从而使加在电阻上的电压发生变化。
这种应变片在受力时产生的阻值变化通常较小,一般这种应变片都组成应变电桥,并通过后续的仪表放大器进行放大,再传输给处理电路(通常是A/D转换和CPU)显示或执行机构。
2、金属电阻应变片2、1金属电阻应变片的分类及其结构金属电阻应变片分为丝式、箔式,薄膜式三种。
金属丝电阻应变片的典型结构见图。
它主要由粘合层1、3,基底2、盖片4,敏感栅5,引出线6构成。
图2、1-2金属箔式应变片的敏感栅,则是用栅状金属箔片代替栅状金属丝。
金属箔栅采用光刻技术制造,适用于大批量生产。
由于金属箔式应变片具有线条均匀、尺寸准确、阻值一致性好、传递试件应变性能好等优点,因此,目前使用的多为金属箔式应变片,其结构见下图。
2、2薄膜式应变片薄膜式应变片的敏感栅是以蒸镀或溅射法沉积的金属、合金薄膜制成的。
其厚度一般在0、1μm以下。
实际上,通常是将薄膜式应变片与传感器的弹性体制成一个不可分割的整体,亦即在传感器弹性体的应变敏感部位表面上首先沉积形成很薄的绝缘层,然后在其上面沉积薄膜应变片的图形,然后再覆上一层保护层。
由于薄膜式应变片与传感器的弹性体之间只有一层超薄绝缘层(厚度仅为几个纳米),很容易通过弹性体散热,因此允许通过比其他种类应变片更大的电流,并可以获得更高的输出和更佳的稳定性。
应变式力传感器电阻应变片的外形1、电阻应变片•电阻应变式力传感器的核心是电阻应变片。
•导体或半导体材料在外力作用下伸长或缩短时,它的电阻值会相应的发生变化,这一物理现象称为电阻应变效应。
•将应变片贴在被测物体上,使其随着被测物的应变一起伸缩,这样应变片里面的金属材料就随着外界的应变变长或缩短,其阻值也就会相应的变化。

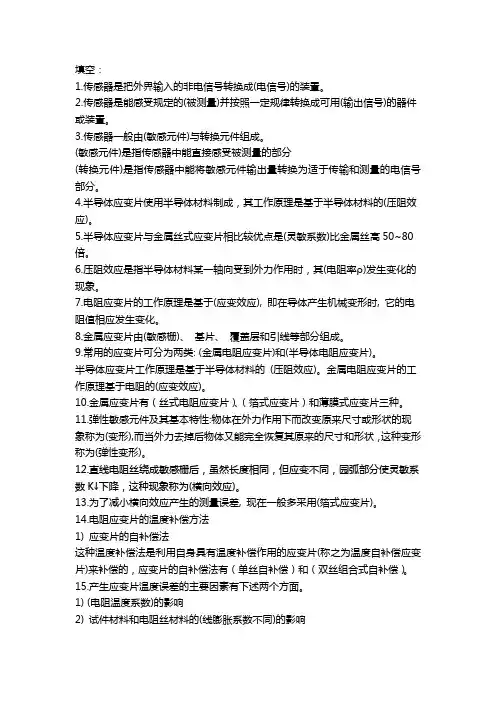

填空:1.传感器是把外界输入的非电信号转换成(电信号)的装置。
2.传感器是能感受规定的(被测量)并按照一定规律转换成可用(输出信号)的器件或装置。
3.传感器一般由(敏感元件)与转换元件组成。
(敏感元件)是指传感器中能直接感受被测量的部分(转换元件)是指传感器中能将敏感元件输出量转换为适于传输和测量的电信号部分。
4.半导体应变片使用半导体材料制成,其工作原理是基于半导体材料的(压阻效应)。
5.半导体应变片与金属丝式应变片相比较优点是(灵敏系数)比金属丝高50~80倍。
6.压阻效应是指半导体材料某一轴向受到外力作用时,其(电阻率ρ)发生变化的现象。
7.电阻应变片的工作原理是基于(应变效应), 即在导体产生机械变形时, 它的电阻值相应发生变化。
8.金属应变片由(敏感栅)、基片、覆盖层和引线等部分组成。
9.常用的应变片可分为两类: (金属电阻应变片)和(半导体电阻应变片)。
半导体应变片工作原理是基于半导体材料的(压阻效应)。
金属电阻应变片的工作原理基于电阻的(应变效应)。
10.金属应变片有(丝式电阻应变片)、(箔式应变片)和薄膜式应变片三种。
11.弹性敏感元件及其基本特性:物体在外力作用下而改变原来尺寸或形状的现象称为(变形),而当外力去掉后物体又能完全恢复其原来的尺寸和形状,这种变形称为(弹性变形)。
12.直线电阻丝绕成敏感栅后,虽然长度相同,但应变不同,园弧部分使灵敏系数K↓下降,这种现象称为(横向效应)。
13.为了减小横向效应产生的测量误差, 现在一般多采用(箔式应变片)。
14.电阻应变片的温度补偿方法1) 应变片的自补偿法这种温度补偿法是利用自身具有温度补偿作用的应变片(称之为温度自补偿应变片)来补偿的,应变片的自补偿法有(单丝自补偿)和(双丝组合式自补偿)。
15.产生应变片温度误差的主要因素有下述两个方面。
1) (电阻温度系数)的影响2) 试件材料和电阻丝材料的(线膨胀系数不同)的影响16.写出三种能够测量加速度的传感器( 电阻应变片式传感器 )(电容传感器)(压电传感器)17.根据电容式传感器工作原理可以将电容传感器分成三类(变介电常数型)、变面积型和(变极距型)。

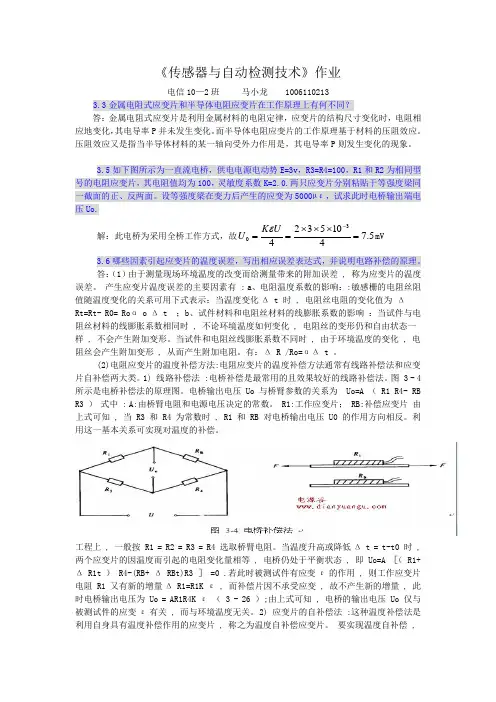

《传感器与自动检测技术》作业电信10—2班 马小龙 10061102133.3金属电阻式应变片和半导体电阻应变片在工作原理上有何不同?答:金属电阻式应变片是利用金属材料的电阻定律,应变片的结构尺寸变化时,电阻相应地变化,其电导率P 并未发生变化。
而半导体电阻应变片的工作原理基于材料的压阻效应。
压阻效应又是指当半导体材料的某一轴向受外力作用是,其电导率P 则发生变化的现象。
3.5如下图所示为一直流电桥,供电电源电动势E=3v ,R3=R4=100,R1和R2为相同型号的电阻应变片,其电阻值均为100,灵敏度系数K=2.0.两只应变片分别粘贴于等强度梁同一截面的正、反两面。
设等强度梁在变力后产生的应变为5000µε,试求此时电桥输出端电压Uo.解:此电桥为采用全桥工作方式,故5.7410532430=⨯⨯⨯==-U K U εmV 3.6哪些因素引起应变片的温度误差,写出相应误差表达式,并说明电路补偿的原理。
答:(1)由于测量现场环境温度的改变而给测量带来的附加误差 , 称为应变片的温度误差。
产生应变片温度误差的主要因素有 : a 、电阻温度系数的影响::敏感栅的电阻丝阻值随温度变化的关系可用下式表示:当温度变化Δ t 时 , 电阻丝电阻的变化值为 ΔRt=Rt- R0= Ro α o Δ t ;b 、试件材料和电阻丝材料的线膨胀系数的影响 :当试件与电阻丝材料的线膨胀系数相同时 , 不论环境温度如何变化 , 电阻丝的变形仍和自由状态一样 , 不会产生附加变形。
当试件和电阻丝线膨胀系数不同时 , 由于环境温度的变化 , 电阻丝会产生附加变形 , 从而产生附加电阻。
有:Δ R /Ro=αΔ t 。
(2)电阻应变片的温度补偿方法:电阻应变片的温度补偿方法通常有线路补偿法和应变片自补偿两大类。
1) 线路补偿法 :电桥补偿是最常用的且效果较好的线路补偿法。
图 3 - 4所示是电桥补偿法的原理图。
3.3 金属电阻式应变片和半导体电阻应变片在工作原理上有何不同?答:金属应变片的工作原理是基于金属的应变效应,利用的是金属材料的电阻定律,应变片的结构尺寸变化时,电阻相应地变化,其电阻率p并未发生变化。
半导体应变片的工作原理是基于半导体材料的压阻效应,压阻效应又是指当半导体材料的某一轴向受力作用,其电导率p则发生变化的现象。
3.5 题3.5图所示为一直流电桥,供电电源电动势E=3V R3 R4 100 Q ,R和R2为相同型号的电阻应变片,其电阻均为100Q,灵敏度系数K=2.0。
两只应变片分别粘贴等强度梁同一截面的正、反两面。
设等强度梁在受力后产生的应变为5000卩& ,试求此时电桥输出端电压U a。
题3.5图3解:此电桥为输出对称电桥,故U。
f 2 3 5 1015/mV2 23.6 哪些因素引起应变片的温度误差,写出相对误差表达式,并说明电路补偿法的原理。
答: (1)引起应变片的温度误差的因素:①由于电阻丝温度系数的存在,当温度改变时,应变片的标称电阻值发生变化。
②当试件与与电阻丝材料的线膨胀系数不同时,由于温度的变化而引起的附加变形,使应变片产生附加电阻(2)相对误差表达式:(3)电路补偿法的原理:图3.6为电路补偿法的原理图。
电桥输出电压U。
与桥臂参数的关系为:U 0 A( R i R4 R B R3) 0工程上,一般按R i R4 R B R3选取桥臂电阻。
当温度升高或降低t t t o时,两个应变片因温度而引起的电阻变化量相等,电桥仍处于平衡状态,则U 0 A[( R1 R1t ) R4 ( R B R Bt)R3)] 0R又有新的增量R i RKU o AR1R4K②变面积型电感传感器:这种传感器的铁芯和衔铁之间的相对覆盖面积(即磁通截面)随被测量的变化而改变,从而改变磁阻。
它的灵敏度为常数,线性度也很好。
③螺管插铁型电感传感器它由螺管线圈和与被测物体相连的柱型衔铁构成。
金属电阻应变片和半导体应变片的主要差异金属电阻应变片和半导体应变片的主要差异导言:应变片是一种能够感应物体受力情况的传感器元件。
金属电阻应变片和半导体应变片是目前应变片市场上两种常见的类型。
它们在原理、结构和性能方面存在一些显著的差异,本文将针对这些差异展开讨论。
一、原理1. 金属电阻应变片:金属电阻应变片利用金属材料的电阻随应变程度而产生的变化来感应受力情况。
当金属应变片受到外力作用时,导致应变产生,从而导致金属材料的电阻发生变化。
通过测量电阻变化的大小,可以计算出所受到的应变量。
金属电阻应变片的原理简单直观,适用于大多数工程应用。
2. 半导体应变片:半导体应变片则通过利用半导体材料的特性,即其禁带宽度与应变程度成反比的规律来感应应变情况。
当半导体应变片受力时,材料会发生应变,导致禁带宽度的变化。
进而改变了半导体材料对电流的导电性能。
通过测量电流的变化,可以得到应变信息。
半导体应变片的原理相对复杂,但其灵敏度和精度较高。
二、结构1. 金属电阻应变片:金属电阻应变片由金属材料制成,常见的有钢、铜、铂等。
它们通常呈薄片状,可以根据需要进行裁剪和加工。
金属应变片的结构相对简单,易于安装和连接。
但由于金属材料的机械特性限制,使用时需要注意其抗拉伸性能和脆性。
2. 半导体应变片:半导体应变片一般采用硅材料制成,其结构复杂且工艺要求较高。
半导体应变片通常由大量微小的电阻单元组成,这些单元被集成在一个芯片上。
由于其结构精密,需要使用特殊的工艺来制造和处理。
半导体应变片具有较高的集成度和灵活性,可以实现多种形式的布局和连接方式。
三、性能1. 金属电阻应变片:金属电阻应变片的主要特点是稳定性和可靠性高。
金属材料的电阻对应变的敏感度相对较低,但其稳定性较好,不会受到温度和湿度等环境因素的影响。
金属电阻应变片适用于一些需要长期稳定性的应用领域,如结构应变监测等。
2. 半导体应变片:半导体应变片的主要特点是灵敏度和精度高。
#金属电阻应变片和半导体应变片的主要差异一、引言金属电阻应变片和半导体应变片在应变测试领域具有重要作用。
它们在材料性能测试、结构工程、以及生物医学等领域都有着广泛的应用。
但是,这两种应变片在材料特性、工作原理以及适用范围上存在着一些重要的差异。
本文将从金属电阻应变片和半导体应变片的工作原理、灵敏度、温度特性、价格等几个方面进行全面的比较,帮助读者全面了解这两种应变片的主要差异。
二、工作原理1. 金属电阻应变片金属电阻应变片是利用材料的电阻随应变发生变化的物理特性来进行应变测量的。
当材料受力或受压时,电阻片的电阻值将产生变化,通过测量电阻值的变化来确定受力或受压的大小。
2. 半导体应变片半导体应变片则是利用半导体材料的载流子浓度随应变而发生变化的特性来进行应变测量的。
当材料受力或受压时,半导体材料内的载流子浓度会发生变化,通过测量载流子浓度的变化来确定受力或受压的大小。
三、灵敏度1. 金属电阻应变片金属电阻应变片具有较高的灵敏度,能够对细微的应变作出较为精确的测量。
这使得金属电阻应变片在一些对精度要求较高的领域有着广泛的应用,比如飞机航空领域。
2. 半导体应变片半导体应变片的灵敏度相对较低,对于微小的应变测量可能会受到一定的限制。
但是由于其特有的半导体材料特性,半导体应变片在一些高温、高压等特殊环境下有着独特的优势。
四、温度特性1. 金属电阻应变片金属电阻应变片的温度特性较为稳定,对温度的影响较小。
这使得金属电阻应变片在一定温度范围内能够保持较高的测量精度。
2. 半导体应变片而半导体应变片的温度特性相对较为敏感,其测量精度可能会受到温度波动的影响。
在高温或低温环境下,需要对半导体应变片的温度影响进行补偿。
五、价格1. 金属电阻应变片金属电阻应变片相对来说价格较为低廉,适用于对成本要求较高的应变测量场合。
2. 半导体应变片半导体应变片由于材料、加工工艺和性能等方面的限制,价格相对较高。
但在一些特殊环境或对测量精度要求较高的领域仍有其独特的优势。
金属电阻丝应变片与半导体应变片的工作原理是什么1. 引言1.1 概述本文将探讨金属电阻丝应变片与半导体应变片的工作原理。
在现代科技发展中,测量物体的应变是非常重要的。
而金属电阻丝应变片和半导体应变片则是两种常见的用于测量应变的传感器。
它们能够将物体表面受到的力或压力转化为电信号,从而实现对物体应变情况的测量与分析。
本文将对这两种传感器的工作原理进行详细解析,并比较它们各自的优缺点以及应用领域。
1.2 研究对象本文主要研究对象是金属电阻丝应变片和半导体应变片。
金属电阻丝应变片是一种基于金属电阻特性进行测量的传感器,其结构由金属丝、支撑材料和绝缘材料组成。
半导体应变片则采用了半导体材料制造,在其表面加工出晶格结构或谷道来满足不同测量需求。
1.3 目的和意义通过深入了解金属电阻丝应变片与半导体应变片的工作原理,我们可以更好地理解它们在测量应变方面的作用和优势。
此外,对比分析两种传感器的特点和应用领域,将有助于科研人员或工程师在实际应用中选择合适的传感器。
本文旨在提供有价值的信息,推动相关领域的研究进展与应用创新。
2. 金属电阻丝应变片的工作原理:2.1 概述:金属电阻丝应变片是一种用于测量物体变形或应力的传感器。
它是通过材料的电阻随着物体受力变形而改变来实现测量的。
这种类型的应变片主要由金属电阻丝构成,常见的金属电阻丝包括铜、镍、钼等。
2.2 金属电阻丝简介:金属电阻丝是一种细而长的导线,具有良好的导电性能,并且能够在受到外界压力或拉伸时发生微小的形变。
这种形变会导致其长度和截面积发生微小改变,从而引起其电阻值发生相应的变化。
2.3 工作原理解析:当外界施加应力或压力在金属电阻丝上时,金属电阻丝会产生一定程度的形变。
这种形变会引起其长度和截面积发生微小改变,进而影响其电阻。
根据欧姆定律,电阻与导体长度成正比,与截面积成反比。
因此,在金属电阻丝上施加应力后,电阻值会发生相应的变化。
通过将金属电阻丝应变片连接到一个电路中,沿着金属电阻丝流过的电流可以用于测量其电压。
传感器课后题答案第⼀章:1、何为准确度、精密度、精确度?并阐述其与系统误差和随机误差的关系.准确度:反应测量结果中系统误差的影响程度;精密度:反应测量结果中随机误差的影响程度;精确度:反应测量结果中系统误差和随机误差综合的影响程度,其定量特性可⽤测量的不确定度(或极限误差)表⽰。
关系:具体的测量,精密度⾼的准确度不⼀定⾼,准确度⾼的精密度不⼀定⾼,但精确度⾼的精密度和准确度都⾼。
4、为什么在使⽤各种指针式仪表时,总希望指针偏转在全量程的2/3⼀上范围内使⽤?答:为了使仪表测出来的数据误差更⼩、更精确。
14、何谓传感器的静态标定和动态标定?试述传感器的静态标定过程。
传感器静态特性标定:传感器静态标定⽬的是确定传感器的静态特性指标,如线性度、灵敏度、精度、迟滞性和重复性等。
传感器动态特性标定:传感器动态特性标定的⽬的确定传感器的动态特性参数,如时间常数、上升时间或⼯作频率、通频带等。
标定步骤:(1)将传感器全量程分成若⼲等间距点;(2)根据传感器量程分点情况,由⼩到⼤⼀点⼀点地输⼊标准量值,并记录与个输⼊值相对应的输出值;(3)将输⼊值由⼤到⼩⼀点⼀点减⼩,同时记录与各输⼊值相对应的输出值;(4)按(2)(3)所述过程,对传感器进⾏正、反⾏程王府循环多次测试,将得到的输出-输⼊测试数据⽤表格列出或作出曲线;(5)对测试数据进⾏必要的处理,根据处理结果就可以确定传感器的线性度、灵敏度、迟滞和重复性等静态特性指标。
第⼆章:1、什么是应变效应?利⽤应变效应解释⾦属电阻应变⽚的⼯作原理。
应变效应:导体或半导体电阻随其机械变形⽽变化的物理现象。
⾦属导体的电阻值随着它受⼒所产⽣机械变形(拉伸或压缩)的⼤⼩⽽发⽣变化的现象称之为⾦属的电阻应变效应。
2、⾦属电阻应变⽚与半导体应变⽚的⼯作原理有何区别?各有何优缺点?⾦属应变⽚是通过电阻的形变导致电阻的变化从⽽被检测的。
半导体是通过PN的应⼒⽽改变的。
机理不同。
半导体应变⽚的特点:在较⼩功耗下具有较⾼的灵敏度和较⼤的电阻变化。
