单层钢结构厂房计算书

钢结构单层厂房结构计算书专业：班级：学号：学生姓名：指导教师：第一部分 设计任务书一、设计资料1、车间柱网布置：长度120m ，柱网分别为6m 、7.5m 、9m ，跨度分别为18，21m 、24m 、27m 、30m ，檐口高度分别为6m 、7m,8m,9m ，10m 屋面坡度为1/10，1/12屋面材料为单层彩板或夹芯板，墙面材料单层彩板或夹芯板，天沟为彩板天沟或钢板天沟。

2、荷载：静荷载当无有吊顶时为2/2.0m kN ，有吊顶时为2/45.0m kN ；活荷载为2/3.0m kN （计算刚架时）、2/5.0m kN （计算檩条时）；基本风压2/35.0m kN ，地面粗糙度为B 类；雪荷载为2/5.0m kN ；地震设防烈度为7度。

3、材质:Q235或Q345 钢材4、地质水文条件: 场地平坦,周围无相邻建筑物,II 类场地土,自上而下土层分布情况为:(1)素填土,FK=50kPa,ES=2.8MPa,厚度0.5~1.m ，灰褐色，软塑 (2)粘土,FK=170kPa,ES=7.0MPa,厚度0.4~1.m ，黄褐色，可塑 (3）粘土,FK=280kPa,ES=12.0MPa,厚度3.0m ，褐色，硬塑 (4)粘土,FK=420kPa,ES=15.0MPa,厚度2.9m ， 黄褐色，硬塑 (5)强风化岩层，FK=420kPa ，坚硬 地下水位较低,无侵蚀性。

施工技术条件:各种机具、材料和施工质量能满足要求。

二、作业要求根据不同柱网、跨度、檐口高度、荷载可以有多种不同的组合。

每人取其中的一种组合（不得雷同），独立完成轻钢门式刚架结构设计计算。

根据要求可知：檐口高度7m、柱网间距9m、跨度为21m、坡度为1/10 。

要求计算书内容要有系统地编排，字体要端正，表示要清楚，计算步骤明确，计算公式和数据来源应有依据，并应附有与设计有关的插图和说明。

三、设计计算书内容1、确定柱网和屋面及其支撑布置，选择钢材及焊接材料，并明确提出对保证项目的要求；2、门式刚架选型，确定梁柱截面形式，并初估截面尺寸；3、梁柱线刚度计算及其计算长度确定；4、荷载统计及计算荷载计算；5、用结构力学计算各工况下的内力、柱顶水平位移及横梁挠度；6、进行荷载组合、内力组合（不考虑地震计算）；7、构件及连接节点（梁柱连接节点、屋面梁拼接节点）设计计算；8、柱脚设计计算。

钢结构课程设计2022/4/27目录一、设计资料 〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮（1）二、结构形式与布置 〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮（1）三、荷载计算 〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮（2）四、内力计算 〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮（2）五、杆件设计 〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮（3）六、节点设计 〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮（8）参考文献 〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮〮（12）钢屋架设计一． 设计资料人字形屋架跨度19.8 m ，屋架间距6 m ，铰支于钢筋混凝土柱上，上柱截面为400 mm ×400 mm ，混凝土强度等级为C 25。

钢结构课程设计计算书姓名：李宏伟班级：建工1221学号：11012123381.设计资料（一） 设计参数：单层厂房采用单跨双坡门式刚架，刚架跨度18m ，共12榀刚架，柱距7m ，柱高9.8m ，屋面坡度1/10，柱底铰接。

取中间跨刚架（GJ-1）进行计算，刚架采用焊接工字形截面，屋面及墙面为压型钢板复合板；不考虑檩条和墙梁。

钢材采用Q235钢，焊条E43型。

地震设防烈度为7度，无悬挂荷载。

刚架形式及几何尺寸如下图1.2所示。

（二）设计荷载：(1) 永久荷载标准值（按水平投影面）：屋面恒载0.52kN m （包括屋面板及檩条重）(2) 可变荷载标准值：屋面活荷载0.32kN m （3）雪荷载：基本雪压0S 为0.32kN m（4）风荷载：基本风压值0.42kN m ；地面粗糙程度系数按B 类取值； 要求：1、确定梁柱截面形式及尺寸。

2、梁柱线刚度计算及梁柱计算长度确定。

3、荷载计算。

4、内力、柱顶水平位移计横梁挠度。

5、连接节点设计。

图1.2 刚架形式及几何尺寸2.荷载计算2.1荷载取值计算：（1）屋盖永久荷载标准值（对水平投影面） （包括屋面板及檩条重） 0.5 2kN m （2）屋面可变荷载标准值 屋面活荷载：0.302m kN雪荷载：基本雪压0S =0.32kN m .对于单跨双坡屋面， 屋面坡角α=54238'''，z μ=1.0，雪荷载标准值 ：k S =z μ0S =1.0×0.32kN m =0.3..取屋面活荷载和雪荷载中的较大值0.32kN m ，不考虑积灰荷载。

（3）风荷载标准值基本风压：20m kN 4.0=ω；根据地面粗糙度列别为B 类，查得风荷载高度变化系数：当高度小于10m 时，按10m 高度处的数值采用，z μ=1.0。

风荷载体型系数s μ：迎风柱及屋面分别为＋0.25和－1.0，背风面柱及屋面分别为－0.55和－0.65。

2.2各部分作用的荷载标准值计算： （1）屋面恒荷载标准值：0.5×7=3.5kN m 活荷载标准值：0.3×7=2.1kN m （2）柱荷载恒荷载标准值：（7×9.8＋3.5×7.5）kN =94.85kN 活荷载标准值：2.1×7.5kN =15.8kN （3）风荷载标准值迎风面：柱上m kN q W /7.025.074.01=⨯⨯= 横梁上m kN q W /8.20.174.02-=⨯⨯-=背风面：柱上m kN q W /54.155.074.03-=⨯⨯-= 横梁上m kN q W /82.165.074.04-=⨯⨯-=3.内力分析3.1在恒荷载作用下：本单层厂房采用等截面梁和柱。

钢结构厂房电子版计算书.doc模板一：正文：【一、项目名称】钢结构厂房电子版计算书【二、目录】【三、前言】本文档旨在对钢结构厂房进行电子版计算书的编写，以便于后续施工和检验验收的进行。

本计算书按照相关规范和要求编制，保证结构安全可靠。

【四、基本信息】1. 建筑结构名称：钢结构厂房。

2. 项目位置：（详细填写项目具体地址）。

3. 建设单位：（填写建设单位名称）。

4. 设计单位：（填写设计单位名称）。

5. 施工单位：（填写施工单位名称）。

【五、结构材料】1. 钢材规格：（填写钢材规格）。

2. 钢材强度：（填写钢材强度等级）。

3. 其他材料：（填写其他结构材料信息）。

【六、结构计算】1. 荷载计算：（根据具体情况填写荷载计算内容）。

2. 钢结构计算：（根据具体情况填写钢结构计算内容）。

3. 连接件计算：（根据具体情况填写连接件计算内容）。

4. 其他计算：（根据具体情况填写其他相关计算）。

【七、计算结果】1. 结构受力状态：（根据计算结果结构受力状态）。

2. 结构安全系数：（根据计算结果结构安全系数）。

【八、附件】本文档涉及的附件如下：1. 结构荷载表。

2. 结构构图。

3. 结构计算表。

4. 其他相关附件。

【九、法律名词及注释】本文所涉及的法律名词及注释如下：1. 名词1：注释1。

2. 名词2：注释2。

3. 名词3：注释3。

【十、全文结束】模板二：正文：【一、项目名称】钢结构厂房电子版计算书【二、目录】【三、前言】本文档旨在为钢结构厂房的电子版计算书提供参考模板，供相关人员使用。

本文档内容详尽，包括钢结构厂房的基本信息、结构材料、结构计算等方面的内容。

【四、基本信息】1. 建筑结构名称：钢结构厂房。

2. 项目位置：（填写具体项目位置）。

3. 建设单位：（填写建设单位名称）。

4. 设计单位：（填写设计单位名称）。

5. 施工单位：（填写施工单位名称）。

【五、结构材料】1. 钢材规格：（填写钢材规格）。

2. 钢材强度：（填写钢材强度等级）。

1.目的和适用范围为保证我厂计算机网络安全顺利运行，提高工作效率特制定本办法。

本办法规定计算机电子文件的编制、批准、传递、反馈、归档、作废等要求。

本办法的规定适用于我厂局域网电子文件的管理。

2.术语电子文件：相对于纸质文件而言，凡将储存、编辑、使用于计算机媒体的信息，如文件、表单、记录等，均称为电子文件。

3.职责3.1 综合办公室负责局域网的建立和系统运行的维护管理，以及各部门计算机的维护管理。

3.2 各部门按本规定执行。

4.管理内容和要求4.1 局域网操作系统和应用软件的建立4.1.1操作系统的应用a) 服务器安装WindowsNT4.0b) 客户机安装Windows98第二版，需要时可安装Windows2000/XP/Me等。

4.1.2 基本应用软件a) Office2000/XP办公自动化软件b) AutoCAD2000计算机辅助设计软件4.1.3 操作系统和应用软件的安装必须由综合办微机维护技术员同意或在其指导下方可进行安装和卸载。

4.2网络软件的建立和应用4.2.1我厂局域网电子文件的传输采用Microsoft Mail电子邮局进行管理，该软件安装在Windows98启动组程序中，随系统自行启动，各单位必须保证邮件箱在工作时间内开放，任何单位不得自行改动。

4.3网上邻居的管理4.3.1网上用户的设置具体见附表1《计算机局域网编号及用户名称对称表》4.3.2网上邻居中各单位在服务器中设专用文件夹，各单位把有关文件分类归档。

4.3.3设定访问权限分类控制4.4 电子文件的管理4.4.1电子文件的管理不能违背质量体系文件、技术文件和资料、质量记录等控制程序的规定，编制必须以扩展名为.txt、.doc、.xls、.eml、.dwg文件方式进行编写。

4.4.2电子文件的发放采用局域网邮件进行发放，审核、审批处加盖受权为专用电子印章或电子签名后方可有效。

具体流程见附件。

4.4.3各单位收到电子文件后，必须进行文件回复以确保你单位正常收到电子文件。

钢结构厂房计算书一、工程概述本钢结构厂房位于_____，总建筑面积为_____平方米，长_____米，宽_____米，高度为_____米。

厂房的主要用途为_____，设计使用年限为_____年，抗震设防烈度为_____度。

二、设计依据1、相关的国家和地方规范及标准，如《钢结构设计规范》（GB 50017-2017）、《建筑结构荷载规范》（GB 50009-2012）等。

2、业主提供的设计要求和相关资料。

3、地质勘察报告。

三、荷载取值1、恒载：包括屋面板、檩条、支撑等结构自重，根据实际选用的材料和规格计算确定。

2、活载：屋面活载取值为_____kN/m²，吊车荷载根据吊车的起重量、工作级别等参数确定。

3、风载：根据厂房所在地区的基本风压、地面粗糙度等参数，按照规范计算风荷载标准值。

4、雪载：根据当地的雪压取值。

四、结构布置1、厂房主体结构采用门式刚架形式，柱距为_____米，跨度为_____米。

2、钢梁、钢柱采用焊接 H 型钢，材质为 Q355B。

3、屋面檩条采用 C 型或 Z 型冷弯薄壁型钢，墙梁采用_____。

4、支撑系统包括屋面水平支撑、柱间支撑等，采用圆钢或角钢。

五、钢梁计算1、强度计算考虑最大弯矩、最大剪力等内力组合，根据钢梁的截面特性和材料强度，计算正应力和剪应力，确保其满足强度要求。

2、稳定性计算计算钢梁的整体稳定性和局部稳定性，对于受压翼缘和腹板，根据规范要求设置加劲肋。

3、变形计算计算钢梁在各种荷载作用下的挠度，确保其不超过规范允许的限值。

六、钢柱计算1、强度计算同钢梁强度计算，考虑柱所承受的轴力、弯矩和剪力，计算柱的正应力和剪应力。

2、稳定性计算计算钢柱在平面内和平面外的稳定性，包括整体稳定性和局部稳定性。

3、柱顶位移计算计算柱顶在水平荷载作用下的位移，保证其满足规范要求。

七、节点设计1、梁柱节点采用高强螺栓连接或焊接连接，根据节点所承受的内力，确定螺栓的规格、数量或焊缝的尺寸。

郑重声明本人呈交的学位论文，是在导师的指导下，独立进行研究工作所取得的成果，所有数据、图片资料真实可靠。

尽我所知，除文中已经注明引用的内容外，本学位论文的研究成果不包含他人享有著作权的内容。

对本论文所涉及的研究工作做出贡献的其他个人和集体，均已在文中以明确的方式标明。

本学位论文的知识产权归属于培养单位。

本人签名：日期：前言伴随着我国经济与科学技术的快速发展，钢结构已逐步在工业厂房，商业大楼，民用住宅，大型场馆等公共建筑中被广泛采用。

钢材的强度高，故在结构中占体积小，因而建筑的实用空间就较大；钢结构可以成套预制装配，故施工方便；钢材可以回炉重新利用，故钢结构的再生性好。

钢结构有着非常多的优点，我国的钢结构事业也正处在蓬勃发展中。

轻型钢结构除具有普通钢结构的材质均匀，可靠性高；强度高，重量轻；塑性韧性，抗震性能好；便于机械化制造，施工期短；可回收，建筑造型美观等特点以外，一般还具有取材方便，用料较省，自重更轻等特点。

它对加快基本建设速度，特别对中小型企业的建设，以及对现有企业的挖潜、革新、改造等工作能够起到显著的作用，因而受到建设单位，尤其是在工业建筑中的普遍欢迎。

由于轻型钢结构的经济指标很好，总造价较低，再加上结构自重轻为改革重型结构体系创造了条件。

因此，轻型钢结构是很有发展前途的一种结构形势。

基于以上对轻型钢结构的认识，我在毕业设计课题中选择了轻型钢结构设计。

本次设计的是万利集团民用工业园的轻钢结构房屋工程。

通过这次设计，我希望能对钢结构的计算原理、轻型钢结构的特点和构造要求有一个较系统的认识。

同时，通过这次设计，培养自己理论结合实践的能力，积累工程经验，从而为将来走向工作岗位打下坚实的基础。

摘要近年来，轻钢结构因其取材方便、用料省、自重轻、构件批量生产、现场施工速度快、周期短等诸多特点，在我国取得了长足的发展。

其中，门式刚架造型由于其简洁美观、平面布置灵活、安装便利及可以满足多种生产工艺和使用功能的要求等特点，目前正被运用于越来越多的钢结构房屋建筑中。

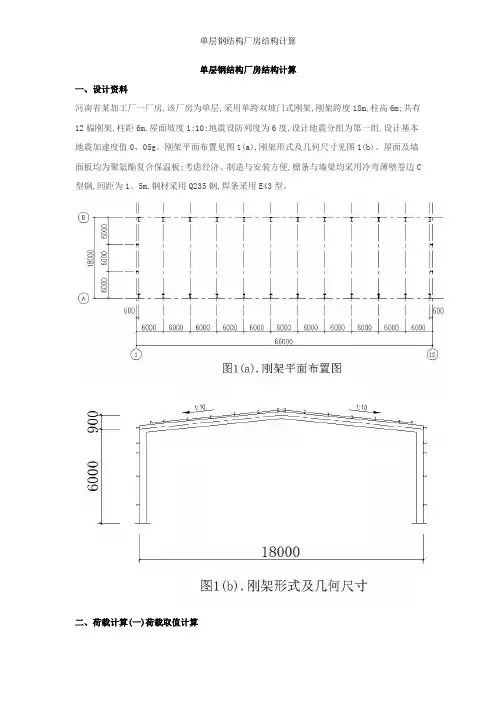

单层钢结构厂房结构计算一、设计资料河南省某加工厂一厂房,该厂房为单层,采用单跨双坡门式刚架,刚架跨度18m,柱高6m;共有12榀刚架,柱距6m,屋面坡度1:10;地震设防列度为6度,设计地震分组为第一组,设计基本地震加速度值0、05g。

刚架平面布置见图1(a),刚架形式及几何尺寸见图1(b)。

屋面及墙面板均为聚氨酯复合保温板;考虑经济、制造与安装方便,檩条与墙梁均采用冷弯薄壁卷边C 型钢,间距为1、5m,钢材采用Q235钢,焊条采用E43型。

二、荷载计算(一)荷载取值计算1.屋盖永久荷载标准值(对水平投影面)YX51-380-760型彩色压型钢板0、15 KN/m250mm厚保温玻璃棉板0、05 KN/m2PVC铝箔及不锈钢丝网0、02 KN/m2檩条及支撑0、10 KN/m2刚架斜梁自重0、15 KN/m2悬挂设备0、20 KN/m2合计0、67 KN/m22.屋面可变荷载标准值屋面活荷载:按不上人屋面考虑,取为0、50 KN/m2。

雪荷载:基本雪压S0=0、45 KN/m2。

对于单跨双坡屋面,屋面坡角α=5°42′38″,μr=1、0,雪荷载标准值Sk=μrS0=0、45 KN/m2。

取屋面活荷载与雪荷载中的较大值0、50 KN/m2,不考虑积灰荷载。

3.轻质墙面及柱自重标准值(包括柱、墙骨架等)0、50 KN/m24.风荷载标准值按《门式刚架轻型房屋钢结构技术规程》CECS102:2002附录A的规定计算。

基本风压ω0=1、05×0、45 KN/m2,地面粗糙度类别为B类;风荷载高度变化系数按《建筑结构荷载规范》(GB50009-2001)的规定采用,当高度小于10m时,按10m高度处的数值采用,μz=1、0。

风荷载体型系数μs:迎风面柱及屋面分别为＋0、25与－1、0,背风面柱及屋面分别为＋0、55与－0、65(CECS102:2002中间区)。

5.地震作用据《全国民用建筑工程设计技术措施—结构》中第18、8、1条建议:单层门式刚架轻型房屋钢结构一般在抗震设防烈度小于等于7度的地区可不进行抗震计算。

目录一、设计资料 (2)1、设计题目 (2)2、屋架结构荷载 ................................................................................................................. 错误!未定义书签。

2、支撑布置 (3)3、屋架内力 ............................. 错误!未定义书签。

4、杆件设计 (7)1.上弦杆 (8)2.下弦杆 (10)3.端斜杆A B (11)4.腹杆 (13)5.竖杆 (21)5、节点设计 (24)1.下弦节点“C” (24)2.上弦节点“B” (25)3.屋脊节点“H” (26)4.支座节点“A” (27)一、设计资料1、设计题目某校办工厂厂房总长度90m，跨度为21m,纵向柱距6m，车间内设有两台50/10t中级工作制吊车，地区计算温度高于-20℃，无侵蚀性介质，地震设防烈度为7度，屋架下标高18m，采用1.5×6m的预应力混凝土大型屋面板（考虑屋面板起系杆作用），Ⅱ级防水，卷材屋面。

桁架采用梯形钢屋架，屋面坡度为10i，两端铰支于钢筋混凝土柱上，柱截面尺寸为450×450.柱的混凝土强度等级为C30，屋架采:1用Q235钢；焊条为E43型.2、屋架结构荷载二、支撑布置由于厂房长度为90m，故需在屋架两端部及跨中开间设置上，下弦横向水平支撑和屋架两端及跨中三处设置垂直支撑。

其他屋架则在垂直支撑出分别于上，下弦设置三道系杆，其中屋脊和两支座处为刚性系杆，其余三道为柔性系杆（如图所示）桁架下弦支撑布置图垂直支撑上——上弦支撑；XC——下弦支撑；CC——垂直支撑;GG——刚性系杆；LG——柔性系杆三、屋架内力屋架设计中，荷载组合一般考虑以下三种情况：1、全跨永久荷载+全跨可变荷载F=（1.35×3.43 +1.4×0.7×0.7+1.4×0.9×0.5）×1.5×6=51.5kN其中屋面活荷载分享系数为1.4 组合系数为0.7；机会何在为1.4；2、全跨永久荷载+半跨可变荷载永久荷载设计值：F=1.35×3.43×1.5×6=41.7kN1=（1.4×0.7+1.4×0.9×0.5）×1.5×6=14.49kN 可变荷载设计值：F23、半跨屋面板荷载+半跨安装活荷载屋面板荷载设计值：F=1.5×1.35×1.5×6=18.2kN3=1.4×0.7×1.5×6=8.82kN 安装活荷载设计值：F4内力计算:杆件名称内力系数第一种组合F*第二种组合第三种组合计算杆件内力全跨左半跨右半跨F1*＋F2*F1*＋F2*F3*＋F4*F3*＋F4*上弦AB000000000 BC,CD-7.472-5.31-2.162-399.752-388.5243-342.90978-182.8246-155.05924399.752 DE,EF-11.26-7.339-3.923-602.517-575.96751-526.46967-269.69838-239.56926602.517 FG,GH-12.18-6.861-5.319-651.63-607.32189-584.97831-282.19002-268.58958651.63下弦ac 4.1 3.01 1.09219.35214.5849186.7641101.168284.2338219.35 ce9.744 6.663 3.081521.304502.87167450.96849236.10846204.51522521.304 eg11.9627.326 4.636639.967604.96914565.99104282.32372258.59792639.967 gh11.768 5.884 5.884629.588575.98476575.98476266.07448266.07448629.588腹杆aB-7.684-5.641-2.043-411.094-402.16089-350.02587-189.60242-157.86806411.094 Bc 5.808 3.96 1.848310.728299.574268.97112140.6328122.00496310.728 cD-4.409-2.633-1.776-235.8815-222.00747-209.58954-103.46686-95.90812235.8815 De 2.792 1.222 1.57149.372134.13318139.175761.5924464.6618149.372 eF-1.572-0.047-1.525-84.102-66.23343-87.64965-29.02494-42.060987.64965 Fg0.328-1.039 1.36717.548-1.3775133.48543-3.1943818.0265433.48543 gH0.713 1.913-1.238.145557.4514712.344129.84926 2.392657.45147 Aa-0.5-0.541-0.043-26.75-28.68909-21.47307-13.87162-9.4792628.68909 Cc-1-10-53.5-56.19-41.7-27.02-18.256.19 Ee-1-10-53.5-56.19-41.7-27.02-18.256.19 Gg-1-10-53.5-56.19-41.7-27.02-18.256.191、上弦杆整个上弦架采用等截面，按FG 、GH 杆件最大设计内力计算。

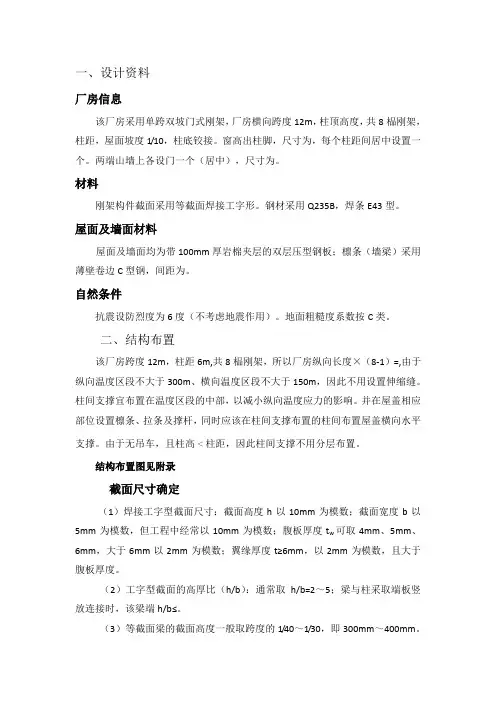

一、设计资料厂房信息该厂房采用单跨双坡门式刚架，厂房横向跨度12m，柱顶高度，共8榀刚架，柱距，屋面坡度1/10，柱底铰接。

窗高出柱脚，尺寸为，每个柱距间居中设置一个。

两端山墙上各设门一个（居中），尺寸为。

材料刚架构件截面采用等截面焊接工字形。

钢材采用Q235B，焊条E43型。

屋面及墙面材料屋面及墙面均为带100mm厚岩棉夹层的双层压型钢板；檩条（墙梁）采用薄壁卷边C型钢，间距为。

自然条件抗震设防烈度为6度（不考虑地震作用）。

地面粗糙度系数按C类。

二、结构布置该厂房跨度12m，柱距6m,共8榀刚架，所以厂房纵向长度×（8-1）=,由于纵向温度区段不大于300m、横向温度区段不大于150m，因此不用设置伸缩缝。

柱间支撑宜布置在温度区段的中部，以减小纵向温度应力的影响。

并在屋盖相应部位设置檩条、拉条及撑杆，同时应该在柱间支撑布置的柱间布置屋盖横向水平支撑。

由于无吊车，且柱高柱距，因此柱间支撑不用分层布置。

结构布置图见附录截面尺寸确定（1）焊接工字型截面尺寸：截面高度h以10mm为模数；截面宽度b以5mm为模数，但工程中经常以10mm为模数；腹板厚度t w可取4mm、5mm、6mm，大于6mm以2mm为模数；翼缘厚度t≥6mm，以2mm为模数，且大于腹板厚度。

（2）工字型截面的高厚比（h/b）：通常取h/b=2～5；梁与柱采取端板竖放连接时，该梁端h/b≤。

（3）等截面梁的截面高度一般取跨度的1/40～1/30，即300mm～400mm。

综上所述，初步选择梁柱截面均用等截面H型钢300×300×10×15截面几何特性构件名称截面A（mm2）Ix×Iy×Wx×i xmmi ymmWy×梁118502020067501350131450柱118502020067501350131450三、荷载计算荷载计算简图荷载取值计算（1）屋面不可变荷载标准值（按水平投影面）：㎡（包括构件自重）；（2）屋面可变荷载标准值（按水平投影面）：㎡；（3）基本雪压S0=㎡；对于单跨双坡屋面，屋面坡度α=, μz=雪荷载标准值S K =S 0×μz=㎡㎡,取屋面活荷载和雪荷载中的较大值为㎡，不考虑积灰荷载。

单层厂房计算书1. 引言本文档旨在为单层厂房的设计和施工提供计算根底。

通过计算各项参数，包括建筑结构、材料使用等方面，提供了一个全面而准确的计算书。

本文档将以Markdown文本格式输出。

2. 建筑结构计算2.1 底层结构参数计算•底层结构包括地基和根底•地基计算：根据地质勘察报告确定地基承载力，计算地基尺寸和类型•根底计算：根据设计荷载和地基承载力计算根底尺寸和深度2.2 主体结构参数计算•主体结构计算：根据设计荷载和建筑功能确定主体结构形式和材料•柱设计：根据荷载和跨度计算柱截面尺寸和钢筋配筋•梁设计：根据荷载和跨度计算梁尺寸和钢筋配筋•桁架设计：根据荷载和跨度计算桁架尺寸和材料3. 材料使用计算3.1 混凝土用量计算•根据建筑结构计算结果，计算所需混凝土用量•考虑混凝土强度等级、浇筑方式和损耗率等因素3.2 钢筋用量计算•根据建筑结构计算结果，计算所需钢筋用量•考虑钢筋规格、钢筋间距和长度等因素3.3 砖石用量计算•根据建筑设计规划和墙体厚度计算所需砖石用量•考虑砖石规格和砌筑方式等因素4. 施工工艺计算4.1 混凝土施工工艺计算•根据混凝土用量计算浇筑工艺•考虑浇筑方式、浇筑地点和施工时间等因素4.2 钢筋施工工艺计算•根据钢筋用量计算钢筋施工工艺•考虑钢筋安装方式、连接方法和施工时间等因素4.3 砖石施工工艺计算•根据砖石用量计算砖石施工工艺•考虑砌筑方式、拼接方法和施工时间等因素5. 结论本文档提供了单层厂房设计和施工过程中的各项计算内容。

通过本文档的计算，可以全面了解建筑结构参数、材料使用和施工工艺等方面的情况，为设计和施工提供准确的参考。

在实际工程中，需要根据具体情况进行调整和修改。

单层钢结构厂房计算书 Document number：PBGCG-0857-BTDO-0089-PTT1998江苏科技大学毕业设计（论文）任务书学院（系）：船舶与建筑工程专业：土木工程学号： 06 姓名：徐林指导教师：邵建华职称：讲师2011年 2月16 日摘要本次设计的题目为模具冲压件厂车间单层门式钢架厂房设计，其地理位置在设计资料中未给出，现假设位于张家港。

采用轻钢结构门式刚架的结构形式。

厂房跨度m，柱距7.5m。

墙面维护结构由压型钢板墙板和墙架系统组成。

围护结构现采用彩钢夹芯板。

本设计由建筑设计和结构设计两部分组成。

建筑设计是根据整个工程的工程概况、生产工艺概况、自然条件、地理情况以及荷载情况来确定建筑设计方案并优化设计方案。

建筑设计包括单层厂房平面设计、立面设计、剖面设计、采光设计、通风设计、屋面排水设计、防腐防锈和防火设计等内容。

其中，平面设计有平面形式选择、柱网布置等；立面设计主要是门窗的布置；剖面设计主要有柱顶标高的确定等。

结构设计是本次设计的核心内容，其设计的原则是确保厂房的安全、适用、耐久，同时使设计经济合理。

结构设计的主要内容有吊车梁设计、荷载统计、内力计算、内力组合、梁柱截面的选取和验算、节点设计、檩条设计、墙梁设计和基础设计等。

关键词：结构形式；建筑设计；结构设计；内力组合；设计原则目录（页码需要改）第1章建筑设计1.工程概况m，结构形式采用轻钢结构单层根据所给设计资料，建筑面积约为31002双跨工业厂房形式，厂房内设有重级（软钩）吊车（资料为指定几台吊车，现定为两台），起重量为50t，吊车设备的技术指标为：表1-1 吊车技术指标结构安全等级为Ⅱ级，耐火等级为Ⅱ级，对该模具冲压件厂房的采光等级取为Ⅲ级。

围护结构采用双面复合彩钢夹心板。

工业建筑设计的任务就是根据我国建筑方针和政策，按照“安全适用，技术先进，经济合理”的设计原则，在满足工艺要求的前提下，处理好厂房的平面、立面、剖面，选择合适的建筑材料，确定合理的承重结构、围护结构和构造做法，同时要满足生产工艺的要求及有关的技术、良好的经济效益、卫生等要求。

钢结构单层厂房结构计算书一、设计资料南昌市某加工厂一厂房，该厂房为单层，采用单跨双坡门式刚架，刚架跨度18m，柱高6m；共有12榀刚架，柱距6m，屋面坡度1:10；地震设防列度为6度，设计地震分组为第一组，设计基本地震加速度值0.05g。

刚架平面布置见图1(a)，刚架形式及几何尺寸见图1(b)。

屋面及墙面板均为彩色压型钢板,内填充以保温玻璃棉板，详细做法见建筑专业设计文件；考虑经济、制造和安装方便，檩条和墙梁均采用冷弯薄壁卷边C型钢，间距为1.5m，钢材采用Q235钢，焊条采用E43型。

二、荷载计算（一）荷载取值计算1．屋盖永久荷载标准值（对水平投影面）YX51-380-760型彩色压型钢板0.15 KN/m250mm厚保温玻璃棉板0.05 KN/m2PVC铝箔及不锈钢丝网0.02 KN/m2檩条及支撑0.10 KN/m2刚架斜梁自重0.15 KN/m2悬挂设备0.20 KN/m2合计0.67 KN/m2．屋面可变荷载标准值屋面活荷载：按不上人屋面考虑，取为0.50 KN/m2。

雪荷载：基本雪压S0=0.45 KN/m2。

对于单跨双坡屋面，屋面坡角α=5°42′38″，μr=1.0，雪荷载标准值Sk=μr S0=0.45 KN/m2。

取屋面活荷载与雪荷载中的较大值0.50 KN/m2，不考虑积灰荷载。

3．轻质墙面及柱自重标准值（包括柱、墙骨架等）0.50 KN/m24．风荷载标准值按《门式刚架轻型房屋钢结构技术规程》CECS102：2002附录A的规定计算。

基本风压ω0=1.05×0.45 KN/m2，地面粗糙度类别为B类；风荷载高度变化系数按《建筑结构荷载规范》(GB50009-2001)的规定采用，当高度小于10m时，按10m高度处的数值采用，μz=1.0。

风荷载体型系数μs：迎风面柱及屋面分别为＋0.25和－1.0，背风面柱及屋面分别为＋0.55和－0.65(CECS102：2002中间区)。

江苏科技大学毕业设计（论文）任务书学院（系）：船舶与建筑工程专业：土木工程学号： 06 姓名：徐林指导教师：邵建华职称：讲师2011年 2月16 日摘要本次设计的题目为模具冲压件厂车间单层门式钢架厂房设计，其地理位置在设计资料中未给出，现假设位于张家港。

采用轻钢结构门式刚架的结构形式。

厂房跨度m，柱距7.5m。

墙面维护结构由压型钢板墙板和墙架系统组成。

围护结构现采用彩钢夹芯板。

本设计由建筑设计和结构设计两部分组成。

建筑设计是根据整个工程的工程概况、生产工艺概况、自然条件、地理情况以及荷载情况来确定建筑设计方案并优化设计方案。

建筑设计包括单层厂房平面设计、立面设计、剖面设计、采光设计、通风设计、屋面排水设计、防腐防锈和防火设计等内容。

其中，平面设计有平面形式选择、柱网布置等；立面设计主要是门窗的布置；剖面设计主要有柱顶标高的确定等。

结构设计是本次设计的核心内容，其设计的原则是确保厂房的安全、适用、耐久，同时使设计经济合理。

结构设计的主要内容有吊车梁设计、荷载统计、内力计算、内力组合、梁柱截面的选取和验算、节点设计、檩条设计、墙梁设计和基础设计等。

关键词：结构形式；建筑设计；结构设计；内力组合；设计原则目录（页码需要改）第1章建筑设计1.工程概况根据所给设计资料，建筑面积约为31002m，结构形式采用轻钢结构单层双跨工业厂房形式，厂房内设有重级（软钩）吊车（资料为指定几台吊车，现定为两台），起重量为50t，吊车设备的技术指标为：表1-1 吊车技术指标结构安全等级为Ⅱ级，耐火等级为Ⅱ级，对该模具冲压件厂房的采光等级取为Ⅲ级。

围护结构采用双面复合彩钢夹心板。

工业建筑设计的任务就是根据我国建筑方针和政策，按照“安全适用，技术先进，经济合理”的设计原则，在满足工艺要求的前提下，处理好厂房的平面、立面、剖面，选择合适的建筑材料，确定合理的承重结构、围护结构和构造做法，同时要满足生产工艺的要求及有关的技术、良好的经济效益、卫生等要求。

第2章、单层工业厂房设计计算书2.1设计条件1.金加工车间跨度21m ，总长60 m ，柱距6 m 。

2.车间内设有2台200/50kN 中级工作制吊车，其轨顶设计标高9 m 。

3.建筑地点：信阳市郊区。

4.车间所在场地：低坪下0.8 m 内为填土，填土下4 m 内为均匀亚黏土，地基承载力设计值2200/a f kN m =，地下水位-4.05 m ，无腐蚀。

基本风压W=0.45KN/ m ²，基本雪压S=0.40KN/m ²。

5.厂房中标准构件选用情况：（1）.屋面板采用G410（一）标准图集中的预应力混凝土大型屋面板，板重（包括灌浆在内）标准值1,4KN/m ²，屋面板上做二毡三油，标准值为20.35/kN m 。

（2）.天沟板采用G410（三）标准图集中的TGB77—1，板重标准值为2.02/kN m 。

（3）.屋架采用G410（三）标准图集中的预应力混凝土折线型屋架YWJA —21，屋架辎重标准值91KN 每榀。

（4）.吊车梁采用G425标准图集中的先张发预应力混凝土吊车梁YXDL6—8，吊车梁高1200 m m ，翼缘宽500 m m ，梁腹板宽200 m m ，自重标准值45KN/根，轨道及零件重1/kN m ，轨道及垫层构造要求200 m m 。

（5）材料：A.柱：混凝土C30B.基础.混凝土C30C.钢筋.Ⅱ级。

2.2结构构件选型及柱截面尺寸确定因该厂房跨度在1536m 之间，且柱顶标高大于8m ，所以采用钢筋混凝土排架结构。

为了是屋盖具有较大刚度，选用预应力混凝土折线形屋架及预应力混凝土屋面板。

选用钢筋混凝土吊车梁及基础梁。

厂房各主要构件选型见下表：表2.1主要承重构件选型表由设计资料可知屋顶标高16m ，轨顶标高为9m ，设室内地面至基础顶面的距离为0.5m ，则计算简图和吊车梁的高度求总高度H 、下柱高度l H 和上柱高度u H 分别为：根据柱的高度、吊车起重量及工作级别等条件，可查表确定柱截面尺寸：表2.2柱截面尺寸及相应的计算参数结构平面布置图如下 2.12.3荷载计算2.3.1恒载（1）屋面恒载两毡三油防水层： 20.35/kN m20mm 厚水泥砂浆找平层： 3220/0.020.40/kN m m kN m ⨯=100mm 厚水泥砾石保温层： 325/0.10.50/kN m m kN m ⨯= 一毡两油隔气层： 20.05/kN m20mm 厚水泥砂浆找平层： 3220/0.020.40/kN m m kN m ⨯= 预应力混凝土屋面板： 21.4/kN m 合计：22222220.35/0.40/0.50/0.05/0.40/ 1.4/ 3.1/kN m kN m kN m kN m kN m kN m kN m+++++=屋架重力荷载为85.2/kN 每榀，则作用于柱顶的屋盖结构重力荷载设计值为： （2）吊车梁及轨道重力荷载设计值： （3）柱自重重力荷载设计值：A 、B 柱：上柱：44 1.24/ 3.818.24A B G G kN m m kN ==⨯⨯= 下柱：55 1.2 4.69/9.151.21A B G G kN m m kN ==⨯⨯=2.3.2屋面活荷载屋面活荷载标准值为20.05/kN m ，雪荷载标准值为20.45/kN m ，后者小于前者，所以仅按前者计算。

@单层⼚房计算书（完整版）第2章、单层⼯业⼚房设计计算书2.1设计条件1.⾦加⼯车间跨度21m ，总长60 m ，柱距6 m 。
