电力拖动控制线路与技能训练实作试卷
考试时间：（210分钟）
一、设计并画出两台电动机顺序启动同时停止线路原理图和接线图（20分）（一）控制要求：
1、电动机M1启动后M2才启动，按下停止M1和M2同时停止。
2、具有短路、过载、欠压、失压保护和接地保护。
（二）考核要求：
1、设计出的线路必须无短路现象并达到控制要求。
2、采用国家统一规定的电气符号画出。
3、电路图采用电路编号法，即对电路中的各个接点用字母或数字编号。
4、画接线图时，根据所有电器元件的实际位置绘制，其文字符号与电路图一致。
二、安装两台电动机顺序启动同时停止并调试线路（70分）
考核要求：
1、根据设计的电气原理图配齐电气元件，将元件安装固定在给定的实验板上。
2、按线路图所示，在板前接线并符合有关技术和工艺要求。
3、安装导线选配：用2.5mm2 单芯铝导线和0.5 mm2 的多芯铜导线。
4、安装完毕后用万用表正确检查线路。
检查完毕主动向监考老师提出通电试车
要求，经同意后方可通电试车。
如未经监考老师同意私自通电试车者，将扣除20分的试车分。
5、一次试车不成功，必须断电后进行检查，检查后可向监考老师提出二次试车
要求。
6、考试结束必须清理切断电源，清理现场，一切复原。
三、安全文明生产（10分）
在以上各项考试中，有违反安全文明生产行为或出现重大事故的情况，监考老师应立即纠正或予以制止，并酌情扣2至10分。
《电力拖动与控制线路》期末复习题（一）（参考答案）班级：姓名：一、写出下列元器件的图形符号及文字符号二、简答题1、电力拖动有哪些组成部分？答：电力拖动是电动机拖动生产机械运转的统称。
它通常由电动机、控制电路、保护电器与生产机械及传动装置组成。
2、试解释正反转控制线路中联锁触头怎样放置，其作用是什么？答：在正反转控制电路中，为了避免接触器KM1和KM2的主触点同时闭合而造成电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭触点，而在反转控制电路中串接了正转接触器KM1的常闭触点。
这样，当KM1得电动作时，串接在反转控制电路中的KM1常闭触点分断，切断了反转控制电路，保证了KM1主触点闭合时，KM2主触点不能闭合。
同样，当KM2得电动作时，其KM2的常闭触点分断，切断了正转控制电路，从而可靠地避免了两相电源短路事故的发生。
3、电力拖动中，在主电路上已安装了熔断器进行了保护，为什么还要装热继电器？答：电力拖动中，在主电路中安装熔断器是为了对电路进行短路保护，而安装热继电器是为了对电动机进行过载保护。
由于热继电器与熔断器在控制电路中所起作用不同，不能互相替代，所以在电路中已安装了熔断器进行短路保护，还要安装热继电器对电动机进行过载保护。
4、下图是电动机接线盒内接线桩的实际布置图，画出电动机Y形接法及△接法的连接方法。
三、分析与改正试分析图中各电路的错误，工作时会出现什么现象？如何改进？四、常用低压电器选择（要求能根据不同的电动机功率进行选择）某机床电动机型号为Y-132M-2，额定功率为7.5KW，额定电压为380V，额定电流14.32A，△联结，启动电流为额定电流的6倍，现用按钮和接触器控制其单向运转，并有过载保护装置和短路保护装置熔断器。
（1）画出该电路图。
（2）应选用什么规格的熔断器、接触器，并确定热继电器的整定值。
（注：熔断器熔体额定电流等级有15、20、25、30、35、40、50A等；交流接触器规格有CJ10-10，CJ10-20，CJ10-40等）答：(1) 控制电路图如下：(2) 电气元件的选择：①选择熔断器熔丝额定电流为I熔＝(1.5～2.5)I额≈2×14.32＝28.64 (A)则选择熔断器型号为RL1－60，熔体额定电流为30A②选择交流接触器交流接触器主触点额定电流为：I N主触头≥1.3 I N电机＝1.3×14.32＝18.62 (A)则选择交流接触器型号为CJ10－20，吸引线圈电压为380V。

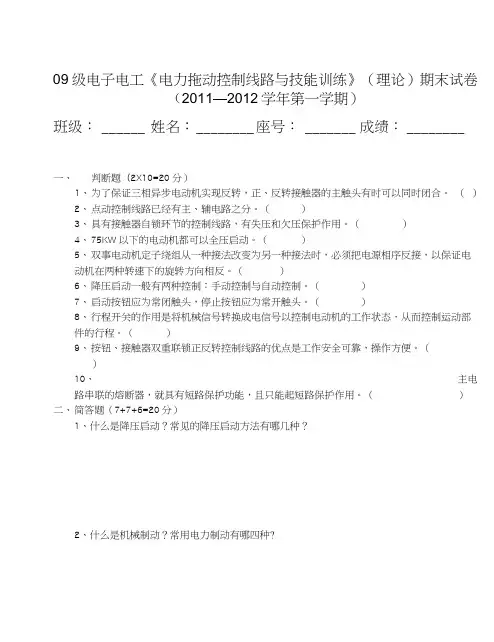

09级电子电工《电力拖动控制线路与技能训练》（理论）期末试卷（2011—2012学年第一学期）班级：______ 姓名：________ 座号：_______ 成绩：________一、判断题（2X10=20分）1、为了保证三相异步电动机实现反转，正、反转接触器的主触头有时可以同时闭合。
（）2、点动控制线路已经有主、辅电路之分。
（）3、具有接触器自锁环节的控制线路，有失压和欠压保护作用。
（）4、75KW以下的电动机都可以全压启动。
（）5、双事电动机定子绕组从一种接法改变为另一种接法时，必须把电源相序反接，以保证电动机在两种转速下的旋转方向相反。
（）6、降压启动一般有两种控制：手动控制与自动控制。
（）7、启动按钮应为常闭触头，停止按钮应为常开触头。
（）8、行程开关的作用是将机械信号转换成电信号以控制电动机的工作状态，从而控制运动部件的行程。
（）9、按钮、接触器双重联锁正反转控制线路的优点是工作安全可靠，操作方便。
（）10、主电路串联的熔断器，就具有短路保护功能，且只能起短路保护作用。
（）二、简答题（7+7+6=20分）1、什么是降压启动？常见的降压启动方法有哪几种？2、什么是机械制动？常用电力制动有哪四种?3、三相界步电动机的调速方法有哪三种？笼型异步电动机的变极端调速是如何实现的？三、画图题（15+10=25分）1、画出Y-A降压启动控制线路的主电路。
2、画出时间继电器和低压断路器的符号。
四、分析题（15分）如下图所示为电动机正转控制线路，根据下列故障现象，拟定检查步骤，确定故障部分, 并提出故障处理方法。
（1）接触器KM不动作；（2）接触器KM动作，但电动机不转动；（3）接触器KM动作，电动机转动，但一松开按钮SB1,接触器复原，电动机停转；（4） 接触器有明显颤动，噪声大； （5） 电动机转动转动较慢，并有嗡嗡声。
五、设计题（20分）有一台电动机，其控制要求如下：（1）能实现正反转；（2）正反转形成联锁:（3）有 短路、过载、欠压保护。
《电力拖动控制线路与技能训练》第二单元电动机基本控制线路及其安装、调试与维修试卷一、单项选择题1.(2 分)A2.(2 分)C3.(2 分)A4.(2 分)C5.(2 分)B6.(2 分)B7.(2 分)C8.(2 分)B9.(2 分)A10.(2 分)A二、判断题11.(2 分)错误12.(2 分)错误13.(2 分)错误14.(2 分)正确15.(2 分)错误16.(2 分)正确17.(2 分)错误18.(2 分)正确19.(2 分)错误20.(2 分)错误三、填空题21. (2 分)答：导通角；降低22. (2 分)答：并接；串接23. (2 分)答：字母；数字24. (2 分)答：有；笼型25. (2 分)答：粗调；微调四、简答题26.(10 分)图a所示控制线路的特点是:电动机M2的控制电路先与接触器KM1的线圈并接后再与KM1的自锁触头串接。
线路能满足M1、M2顺序启动,M1、M2同时停止的控制要求。
图b所示控制线路的特点是:在电动机M2的控制电路中,串接了接触器KM1的辅助常开触头。
线路能满足M1、M2顺序启动,M1、M2同时停止和M2单独停止的控制要求。
五、绘图题27.(10 分)第 3/6 页28.(10 分)六、问答题29.(10 分)(1)该线路能实现位置控制和自动往返控制两种控制方式。
(2)短路保护,由熔断器来实现。
过载保护,由热继电器来实现。
欠压、失压保护,由接触器来实现。
超程终端保护,由行程开关来实现。
(3)SA的作用:切换位置控制与自动循环控制。
SQ1的作用:反转的限位和由反转向正转的自动切换。
30.(10 分)(1)主电路中缺少热继电器KH的热元件。
应填画KH的热元件。
(2)整流器VC的接线不对。
应把接KM2主触头的两端与接TC二次绕组的两端换接。
(3)SB2是复合按钮,其常开、常闭触头未用虚线相连。
用虚线连接起来。
(4)与KT常开触头相串接的应是KM2的辅助常开触头。
《电力拖动控制线路与技能训练》第一单元常用低压电器及其安装、检测与维修试卷一、单项选择题1.用于半导体功率元件及晶闸管的保护时,应选用( )。
(2 分)A.RC1A系列瓷插式B.RT0系列有填料封闭管式C.RM10系列D.RS或RLS系列快速熔断器2.对于额定电流在20A及以上的CJ10系列交流接触器,常采用( )灭弧。
(2 分)A.栅片灭弧装置B.纵缝灭弧装置C.双断口结构的电动力灭弧装置3.交流接触器线圈电压过低将导致( )。
(2 分)A.线圈电流显著增加B.线圈电流显著减小C.铁心涡流显著增加D.铁心涡流显著减小4.当通过继电器的电流超过预定值时就动作的继电器称为( )。
(2 分)A.欠电压继电器B.过电压继电器C.过电流继电器D.欠电流继电器5.DZ5-20系列低压断路器中的电磁脱扣器的作用是( )。
(2 分)A.欠压保护B.短路保护C.过载保护D.断相保护6.当通过继电器的电流减小到低于其整定值时就动作的继电器称为( )。
(2 分)A.欠电压继电器B.过电压继电器C.过电流继电器D.欠电流继电器7.通断能力是指开关电器在规定的条件下,能在给定的电压下( )的预期电流值。
(2 分)A.接通B.分断C.接通和分断8.接近开关按工作原理分有好多种,而最常用的接近开关为( )。
(2 分)A.光电型B.电容型C.高频振荡型9.热继电器中主双金属片的弯曲主要是由于两种金属材料的( )不同。
(2 分)A.机械强度B.导电能力C.热膨胀系数D.受到外力的作用10.低压开关一般为( )。
(2 分)A.非自动切换电器B.自动切换电器C.半自动切换电器D.自动控制电器二、判断题11.( )不同的生产机械其配电盘是不同的,所用电器的数量、型号、规格也不同。
(2 分)12.( )倒顺开关外壳上的接地螺钉应可靠接地。
(2 分)13.( )交流接触器的银或银合金触点在分断时电弧产生黑色的氧化膜电阻,会造成触点接触不良,因此必须锉掉。

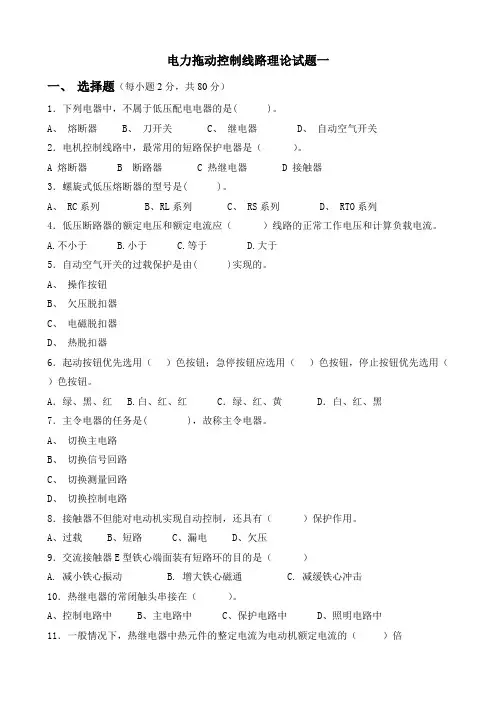

电力拖动控制线路理论试题一一、选择题（每小题2分，共80分）1．下列电器中，不属于低压配电电器的是( )。
A、熔断器B、刀开关C、继电器D、自动空气开关2．电机控制线路中，最常用的短路保护电器是（）。
A 熔断器B 断路器C 热继电器D 接触器3．螺旋式低压熔断器的型号是( )。
A、 RC系列B、RL系列C、 RS系列D、 RTO系列4．低压断路器的额定电压和额定电流应（）线路的正常工作电压和计算负载电流。
A.不小于B.小于C.等于D.大于5．自动空气开关的过载保护是由( )实现的。
A、操作按钮B、欠压脱扣器C、电磁脱扣器D、热脱扣器6．起动按钮优先选用（）色按钮；急停按钮应选用（）色按钮，停止按钮优先选用（）色按钮。
A．绿、黑、红 B.白、红、红 C．绿、红、黄 D．白、红、黑7．主令电器的任务是( )，故称主令电器。
A、切换主电路B、切换信号回路C、切换测量回路D、切换控制电路8．接触器不但能对电动机实现自动控制，还具有（）保护作用。
A、过载B、短路C、漏电D、欠压9．交流接触器E型铁心端面装有短路环的目的是（）A. 减小铁心振动B. 增大铁心磁通C. 减缓铁心冲击10．热继电器的常闭触头串接在（）。
A、控制电路中B、主电路中C、保护电路中D、照明电路中11．一般情况下，热继电器中热元件的整定电流为电动机额定电流的（）倍A、4—7B、0.95—1.05C、1.5—212.中间继电器的基本构造是( )。
A、由电磁机构、触头系统、灭弧装置、辅助部件等组成B、与接触器基本相同，所不同的是它没有主辅触头之分且触头对数多，没有灭弧装置C、与接触器完全相同D、与热继电器结构相同13．速度继电器的主要作用是实现对电动机的（）A. 运动速度限制B. 速度计量C. 反接制动控制14．同一电路的各单元在电路图和接线图使用的图形符号和文字符号要（）。
A．基本相同 B．不同 C．完全相同 D．要具体情况具体分析。
15．电动机的文字符号是( )。
电力拖动控制线路与技能训练试卷及答案-CAL-FENGHAI.-(YICAI)-Company One1学年度第二学期试卷一《电力拖动控制线路与技能训练》适用班级：出题人：一．判断题。
对的打“√”，错的打“×”（每题1分，共60分）1、低压断路器只能起控制电路接通和断开的作用，不能起保护作用。
( )2、倒顺开关外壳上的接地螺钉应可靠接地。
（）3、按钮的触头允许通过的电流较小，一般不超过10A.4、主令控制不使用时，手柄应停在零位。
（）5、接触器除用来通断大电流电路外，还具有欠电压和过电压保护功能。
（）6、交流接触器中主要的发热部件是铁心。
（）7、交流接触器的线圈一般做成细而长的圆筒形，以增强铁心的散热效果。
（）8、、按下复合按钮时，其常开触头和常闭触头同时动作。
（）9、交流接触器的线圈电压过高或过低都会造成线圈过热，甚至烧毁。
（）10、直流接触器铁心端面不需要嵌装短路环。
（）11、为了使直流接触器线圈散热良好，常常将线圈作成长又薄的圆筒形。
（）12、在用样电气参数下，熄灭直流电弧比熄灭交流电弧要困难。
（）13、运行中的交流接触器，其铁心端面不允许涂油防锈。
（）14、继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的。
（）15、JZ7-4A型中间继电器有4对常开触头、4对常闭触头。
（）16、当电路发生短路或过载故障时，过电流继电器的触头即动作。
（）17、在电路正常工作时，欠电流继电器的衔铁与铁心始终是吸合的。
（）18、欠压继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的。
（）19、JS7-A系列断电延时型和通电延时型时间继电器的组成元件是通用的。
（）20、时间继电器金属底板上的接地螺钉必须与接地线可靠连接。
（）21、热继电器都带断相保护装置。
（）122、熔断器和热继电器都是保护电器，两者可以互相代用。
（）23、带断相保护装置的热继电器只能对电动机作断相保护，不能做过载保护。
（）24、热继电器动作不准确时，可轻轻弯折热元件以调节动作值。
电力拖动试题及答案一、单项选择题（每题2分，共20分）1. 电力拖动系统中，电动机的转速与（）有关。
A. 电源电压B. 负载大小C. 电动机的极数D. 以上都有关答案：D2. 直流电动机的启动电流通常为额定电流的（）倍。
A. 2-3B. 3-5C. 5-7D. 7-10答案：B3. 异步电动机的转子转速与同步转速之间的关系是（）。
A. 相等B. 略低C. 略高D. 无法确定答案：B4. 同步电动机的转子转速与同步转速之间的关系是（）。
A. 相等B. 略低C. 略高D. 无法确定答案：A5. 电动机的额定功率是指电动机在（）时的输出功率。
A. 空载B. 额定电压C. 额定电流D. 额定电压和额定电流答案：D6. 电动机的效率是指（）。
A. 输出功率与输入功率之比B. 输入功率与输出功率之比C. 额定功率与输出功率之比D. 额定功率与输入功率之比答案：A7. 电动机的功率因数是指（）。
A. 有功功率与视在功率之比B. 无功功率与视在功率之比C. 有功功率与无功功率之比D. 视在功率与无功功率之比答案：A8. 电动机的启动方式中，直接启动适用于（）。
A. 小型电动机B. 中型电动机C. 大型电动机D. 任何电动机答案：A9. 电动机的调速方式中，变频调速适用于（）。
A. 恒转矩负载B. 恒功率负载C. 变转矩负载D. 任何负载答案：C10. 电动机的制动方式中，能耗制动适用于（）。
A. 快速停车B. 慢速停车C. 紧急停车D. 任何停车答案：A二、多项选择题（每题3分，共15分）11. 电力拖动系统中，电动机的启动方式包括（）。
A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 变频启动答案：ABCD12. 电力拖动系统中，电动机的调速方式包括（）。
A. 变极调速B. 变频调速C. 变转子电阻调速D. 变滑差调速答案：ABCD13. 电力拖动系统中，电动机的制动方式包括（）。
A. 能耗制动B. 反接制动C. 再生制动D. 机械制动答案：ABCD14. 电力拖动系统中，电动机的保护措施包括（）。

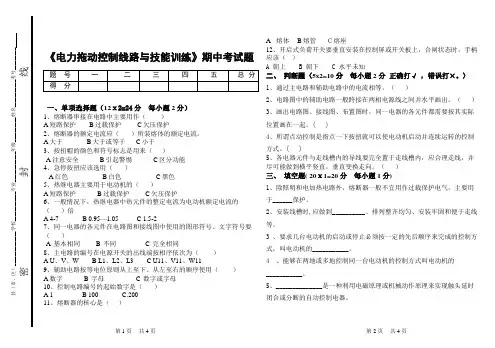

《电力拖动控制线路与技能训练》期中考试题一、单项选择题（12ⅹ2=24分 每小题2分）1、熔断器串接在电路中主要用作（ ） A 短路保护 B 过载保护 C 欠压保护2、熔断器的额定电流应（ ）所装熔体的额定电流。
A 大于 B 大于或等于 C 小于3、按扭帽的颜色和符号标志是用来（ ）A 注意安全B 引起警惕C 区分功能 4、急停按扭应该选用（ ）A 红色B 白色C 黑色 5、热继电器主要用于电动机的（ ）A 短路保护B 过载保护C 欠压保护6、一般情况下，热继电器中热元件的整定电流为电动机额定电流的（ ）倍A 4-7B 0.95—1.05C 1.5-27、同一电器的各元件在电路图和接线图中使用的图形符号、文字符号要（ ）A 基本相同B 不同C 完全相同8、主电路的编号在电源开关的出线端按相序依次为（ ） A U 、V 、W B L1、L2、L3 C U11、V11、W119、辅助电路按等电位原则从上至下、从左至右的顺序使用（ ） A 数字 B 字母 C 数字或字母 10、控制电路编号的起始数字是（ ） A 1 B 100 C.200 11、熔断器的核心是（ ）A 熔体B 熔管 Ｃ熔座12、开启式负荷开关要垂直安装在控制屏或开关板上，合闸状态时，手柄应该（ ）A 朝上B 朝下C 水平未知二、 判断题（5x2=10分 每小题2分 正确打√ ，错误打×。
） 1、通过主电路和辅助电路中的电流相等。
（ ）2、电路图中的辅助电路一般跨接在两相电源线之间并水平画出。
（ ）3、画出电路图、接线图、布置图时，同一电器的各元件都需要按其实际位置画在一起。
( )4、所谓点动控制是指点一下按扭就可以使电动机启动并连续运转的控制方式。
( )5、各电器元件与走线槽内的导线要完全置于走线槽内，应合理走线，并尽可能做到横平竖直，垂直变换走向。
（ ）三、 填空题( 20ⅹ1=20分 每小题1分)1、除照明和电加热电路外，熔断器一般不宜用作过载保护电气，主要用于______保护。
《电力拖动控制线路与技能训练》教学大纲及复习习题库版本：中国电力出版社主编：程建龙定价：29.80元适用班级：13电大二代课人：田芳于长超出题人：田芳于长超制定时间：2014年审核人：电力拖动》教学大纲第一章异步电动机的基本控制线路及常用低压电器掌握：低压电器的使用维护、型号命名、选择、安装。
掌握手动、点动、连续等常规电路的原理、分析方法。
重难点：低压电器的范围及应用、低压电器的分类、常用低压配电电器及其使用注意事项、常用低压控制电器及其使用注意事项，电路原理分析。
第二章直流、同步电动机基本控制线路及控制线路设计方法了解：直流电动机的结构与原理重难点：他励直流电动机的基本控制线路删除：并励直流电动机的基本控制线路、串励直流电动机的基本控制线路第三章常用机械的电气控制线路了解：常用控制线路电路分析、生产机械电器控制设备的维护及检修方法。
重难点：生产机械电器控制设备的原理分析。
第四章电动机的自动调速及其调试与维修概述（删除）电力拖动试题库重点部分绪论一、填空1、电源分交流电源和（）。
二、名词解释2、电力拖动三、简答3、电力拖动装置一般由哪几部分组成？4、电力拖动装置中电动机的作用是什么？5、按电动机的组合数量来分，电力拖动的发展经历了哪几个阶段？第一章异步电动机的基本控制线路及常用低压电器第一节三相异步电动机的手动正转控制线路一、填空6、低压断路器类型品种很多，常用的有（）、框架式、（）、漏电保护式。
7、低压熔断器广泛用于低压配电系统和控制系统中，主要用作（）保护。
8、低压熔断器在使用时（）联在被保护的电路中。
9、负荷开关分为（）负荷开关和封闭式负荷开关两种。
10、负荷开关一般在照明电路和功率小于（）KW的电动控制线路中。
11、低压断路器又称（）。
13、低压控制电器依靠人力操作的控制电器称为( ) 。
14、低压控制电器根据信号能自动完成动作的称为( ) 。
15、断路器的文字符号是( ) 。
17、熔断器文字符号是（）。
电力拖动控制线路与技能训练试卷及答案精品资料仅供学习与交流，如有侵权请联系网站删除 谢谢1学年度 第 二 学期 期末试卷二《 电力拖动控制线路与技能训练 》适用班级： 出题人：一．判断题，对的打“√”，错的打“×”（每题1分，共60分） 1、熔断器的额定电流与熔体的额定电流含义相同。
（ ） 2、当熔体的规格过小时，可用多跟小规格的熔体并联代替一根大规格的熔体。
（ ）3、在更换新的熔体时，不能轻易改变熔体的规格，更不准随便使用铜丝或铁 丝代替熔体。
（ ）4、低压断路器只能起控制电路接通和断开的作用，不能起保护作用。
( )5、低压断路器中电磁脱扣器的作用是实现失压保护。
( )6、倒顺开关外壳上的接地螺钉应可靠接地。
（ ）7、按下复合按钮时，其常开触头和常闭触头同时动作。
（ ）8、当按下启动按钮然后再松开时，其常开触头一直处于闭合接通状态。
（ ）9、接触器除用来通断大电流电路外，还具有欠电压和过电压保护功能。
（ ）10、接触器触头的常开和常闭是指电磁系统味通电动作前触头的状态。
（ ）11、直流接触器铁心端面不需要嵌装短路环。
（ ）12、为了使直流接触器线圈散热良好，常常将线圈作成长又薄的圆筒形。
（ ）13、在用样电气参数下，熄灭直流电弧比熄灭交流电弧要困难。
（ ） 14、运行中的交流接触器，其铁心端面不允许涂油防锈。
（ ） 15、JZ7-4A 型中间继电器有4对常开触头、4对常闭触头。
（ ） 16、当电路发生短路或过载故障时，过电流继电器的触头即动作。
（ ）17、电路正常工作时，欠电流继电器的衔铁与铁心始终是吸合的。
（ ）18、欠压继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的。
（ ）19、JS7-A系列断电延时型和通电延时型时间继电器的组成元件是通用的。
（）20、时间继电器金属底板上的接地螺钉必须与接地线可靠连接。
（）21、只要超过热继电器的整定电流，热继电器就会立即动作。
（）22、熔断器和热继电器都是保护电器，两者可以互相代用。
（）23、带断相保护装置的热继电器只能对电动机作断相保护，不能做过载保护。
（）24、热继电器动作不准确时，可轻轻弯折热元件以调节动作值。
（）25、速度继电器也称为反接制动继电器。
（）26、流过主电流和辅助电路中的电流相等。
（）27、电路图中一般主电路垂直画出时辅助电路要水平画出。
（）28、画电路图、布置图、接线图时，同一电器的各元件都要按他们的实际位置画在一起。
（）29、布置图中各电器的文字符号，必须与电路图和接线图的标注一致。
（）30、安装控制线路时，对导线的颜色没有具体要求。
（）31、按元件的明细表选配的电器元件可直接安装，不用检验。
（）32、接触器自锁控制线路具有失压和欠压保护作用。
（）33、在三相异步控制线路中，熔断器只能用作短路保护。
（）34、所谓点动控制是指点一下按钮就可以使电动机启动并连续运转控制方法。
（）35、倒顺开关进出线接错易造成两相电源短路。
（）36、用倒顺开关控制电动机的正反转时，可以直接把手柄由“顺”扳至“倒”的位置，使电动机反转。
（）37、为了保证三相异步电动机实现反转，正、反转接触器的主触头必须按相同的相序并接后串接在主电路中。
（）38、接触器联锁正反转控制线路的优点是工作安全可靠，操作方便。
（）39、按钮、接触器双重联锁正反转控制线路的优点是工作安全可靠，操作方便。
（）40、由于直接启动所用电气设备少，线路简单，维修量较小，故电动机一般采用直接启动。
（）41、凡是在正常运行时定子绕组作△形连接的异步电动机均可采用Y—△降压启动。
（）仅供学习与交流，如有侵权请联系网站删除谢谢242、采用Y—△降压启动的电动机需要6个出线端，而采用延边△形降压启动的电动机则需要9个出线端。
（）43、采用延边△形降压启动时，电动机每相定子绕组承受的电压等于△形接法时的相电压。
（）44、并励直流电动机常采用电枢回路串电阻的方法启动。
（）45、只要切断直流电动机的电源，电动机就会在能耗制动下迅速停转。
（）46、在三相交流电力系统中，最常见和最危险的故障是各种形式的短路（）47、只要电动机过载，其保护电器热继电器就会瞬间动作并切断电动机电源。
（）48、由于热继电器的热惯性大，所以在电动机控制线路中，只适合用作过载保护，不易用作短路保护。
（）49、电动机的额定转速必须选在７５０～１５００ｒ／ｍｉｎ的范围内（）50、熔断器串接于被保护电路中，电流通过熔体时产生的热量与电流平方和电流通过的时间成正比，电流越大，则熔体熔断时间越短，这种特性称为熔断器的反时限保护特性。
（）51、自复熔断器采用金属钠作熔体，在常温下具有高电导率。
当电路发生短路故障时，短路电流产生高温使钠迅速汽化，汽态钠呈现高阻态，从而限制了短路电流。
（）52、铁壳开关的操作结构有两个特点：一是采用储能合闸方式，二是设有联锁装置。
（）53.、主令电器是一种用来发出指令的控制电器。
主令电器用于在控制电路中以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。
（）54、主令电器应用广泛，种类繁多，常见的有按钮、行程开关和交流接触器（）55、交流接触器的辅助部件包括：反作用弹簧、缓冲弹簧、触头压力弹簧、线圈等（）56、交流接触器在运行过程中，线圈中通入的交流电在铁心中产生交变磁通，因而铁心与衔铁间的吸力是变化的。
这会使衔铁产生振动，发出噪声为消除这一现象，加装短路环（）57、热继电器结构型式的选择：星形接法的电动机可选用两相或三相结构热继电器，三角形接法的电动机应选用带断相保护装置的三相结构热继电器。
（）仅供学习与交流，如有侵权请联系网站删除谢谢358、空气阻尼式时间继电器的优点是结构简单、延时范围大、寿命长、价格低廉，且不受电源电压及频率波动的影响，其缺点是延时误差大、无调节刻度指示，一般适用延时精度要求不高的场合。
（）59、当热继电器与其它电器装在一起时，应装在电器下方且远离其它电器50mm以上，以免受其它电器发热的影响。
（）60、交流接触器安装与接线时，切勿把零件失落在接触器内部，以免引起卡阻，或引起短路故障。
（）二．单项选择题。
（每题1分，共40分）1、一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但要保证熔断器的额定电流值（）所装熔体的额定电流值。
A．大于。
B。
大于或等于。
C。
小于。
2．一个额定电流等级的熔断器可以配用（）个额定电流等级的熔体。
A．一． B。
两。
C。
若干。
3. 当从螺旋式熔断器的瓷帽玻璃窗口观测到带小红点的熔断指示器自动脱落时，表示熔丝（）A未熔断。
C。
已经熔断。
D。
无法判断。
4.在机床控制线路中，多选用（）熔断器作为短路保护。
A．RL系列螺旋式。
B。
RT0系列有填料封闭管式。
C。
RM10系列无填料封闭管式。
5. HK系列开启式负荷开关用于一般照明和功率小于（）KW的电动机控制线路中。
A．5.5 ； B。
7.5 ； C。
10.6. 主令控制器触头的闭合和分断顺序是由凸轮块的（）决定的。
A．多少。
B。
形状。
C。
大小。
7. 凸轮控制器的触头容量比主令控制器（）A．大。
B。
小。
C。
不确定。
8、交流接触器E形铁心中柱端面留有0.1~0.2mm的气隙是为了（）。
A.减小剩磁影响B.减小铁心震动C.散热9、对于CJ10—10型容量较小的交流接触器，一般采用（）灭弧。
A.栅片灭弧装置B.纵缝灭弧装置C.双断口结构的电动力灭弧装置10、对于额定电流在20A及以上的CJ10系列交流接触器，常采用（）灭弧。
A.栅片灭弧装置B.纵缝灭弧装置C.双断口结构的电动力灭弧装置11、对于容量较大的交流接触器，多采用（）灭弧。
A.栅片灭弧装置Ｂ.纵缝灭弧装置Ｃ.双断口结构的电动力灭弧装置仅供学习与交流，如有侵权请联系网站删除谢谢412.当通过继电器的电流超过预定值时就动作的继电器称为（）A.欠压继电器B.过电压继电器C.过电流继电器D.欠电流继电器13、零电压继电器是（）的一种特殊形式。
A.欠压继电器B.过电压继电器C.过电流继电器D.欠电流继电器14、将JS7-A系列断电延时型时间继电器的电磁机构旋出固定螺钉后反转（）安装，即可得到通电延时型时间继电器。
A.360·B.180·C.90·D.60·15、热继电器中主双金属片的弯曲主要是由于两种金属材料的（）不同。
A.机械强度B.导电能力C.热膨胀系数16、一般情况下，热继电器中热元件的整定电流为电动机额定电流的（）倍。
A.4～7B.0.95～1.05C.1.5～217、如果热继电器出线端的连接导线过细，会导致热继电器（）。
A.提前动作B.滞后动作C.过热烧毁18、对有直接电联系的交叉导线的连接点（）。
A.只画小黑圆点B.不画小黑圆点C.可画小黑圆点也可不画小黑圆点19、同一电器的元件在电路图和接线图中使用的图形符号、文字符号要（）。
A.基本相同 B.不同 C.完全相同20、主电路的编号在电源开关的出线端按相序依次为（）A.U、V、WB.L1、L2、L3C.U11、V11、W1121、具有过载保护的接触器自锁控制线路中，实现短路保护的电器是（）。
A.熔断器B.热继电器C.接触器D.电源开关22、具有过载保护的接触器自锁线路中，实现欠压和失压保护的电器是（）A.熔断器B.热继电器C.接触器23、接触器的自锁触头是一对（）。
A.辅助常开触头B.辅助常闭触头C.主触头24、在接触器联锁正反转控制线路中，为避免两相电源短路事故，必须在正、反转控制电路中分别串接（）A .联锁触头 B.自锁触头 C.主触头25、在接触器联锁正反转控制线路中，其联锁触头应是对方接触器的（）A.主触头B.辅助常开触头C.辅助常闭触头26、倒顺开关在使用时，必须将接地线接到倒顺开关的（）A.指定的接地螺钉上B.罩壳上C.手柄上仅供学习与交流，如有侵权请联系网站删除谢谢527、电动机直接启动时的启动电流较大，一般为额定电流的（）倍。
A.1～3B.2～4C.4～728、XJ01系列自耦减压启动箱广泛用于交流50HZ、电压380V、功率（）ＫＷ的三相笼型异步电动机的降压启动。
A.1０～3０B.１０～７５C.１4～３００29、双速电动机高速运转时的转速是低速运转转速的（）Ａ。
一倍。
Ｂ两倍。
Ｃ。
三倍。
30、直流电动机电枢回路串电阻调速只能使电动机转速在额定转速（）范围内进行调节。
Ａ。
以下。
Ｂ。
以上。
Ｃ。
±１０﹪31、控制电路编号的起始数字是（）A。
100；Ｂ。
1；Ｃ。
20032、在潮湿、尘土多、易引起火灾和易风雨侵蚀的环境中不应选用（）A.防护式电动机B.开启式电动机C.封闭式电动机33、根据生产机械运动部件的行程或位置，利用（）来控制电动机的工作状态称为行程控制原则。
