电力拖动控制线路图及原理分析报告

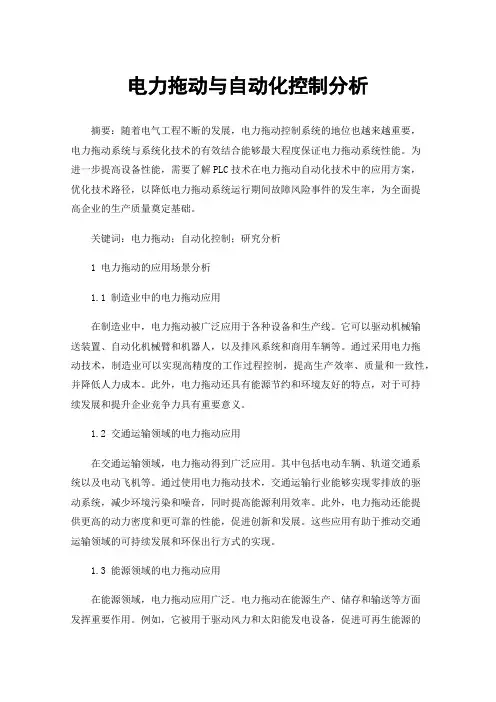

电力拖动与自动化控制分析摘要：随着电气工程不断的发展，电力拖动控制系统的地位也越来越重要，电力拖动系统与系统化技术的有效结合能够最大程度保证电力拖动系统性能。

为进一步提高设备性能，需要了解PLC技术在电力拖动自动化技术中的应用方案，优化技术路径，以降低电力拖动系统运行期间故障风险事件的发生率，为全面提高企业的生产质量奠定基础。

关键词：电力拖动；自动化控制；研究分析1 电力拖动的应用场景分析1.1 制造业中的电力拖动应用在制造业中，电力拖动被广泛应用于各种设备和生产线。

它可以驱动机械输送装置、自动化机械臂和机器人，以及排风系统和商用车辆等。

通过采用电力拖动技术，制造业可以实现高精度的工作过程控制，提高生产效率、质量和一致性，并降低人力成本。

此外，电力拖动还具有能源节约和环境友好的特点，对于可持续发展和提升企业竞争力具有重要意义。

1.2 交通运输领域的电力拖动应用在交通运输领域，电力拖动得到广泛应用。

其中包括电动车辆、轨道交通系统以及电动飞机等。

通过使用电力拖动技术，交通运输行业能够实现零排放的驱动系统，减少环境污染和噪音，同时提高能源利用效率。

此外，电力拖动还能提供更高的动力密度和更可靠的性能，促进创新和发展。

这些应用有助于推动交通运输领域的可持续发展和环保出行方式的实现。

1.3 能源领域的电力拖动应用在能源领域，电力拖动应用广泛。

电力拖动在能源生产、储存和输送等方面发挥重要作用。

例如，它被用于驱动风力和太阳能发电设备，促进可再生能源的利用；用于控制和管理能源储存系统，提高能源储存效率；还被应用于输电线路和变电站的设备控制和维护，确保电网安全和稳定运行。

通过电力拖动技术的应用，能源领域可以实现更高效、可持续和环保的能源生产和供应。

2 电动拖动系统与自动化工作原理随着计算机控制系统不断发展，应用计算机编程系统可以发挥出电力拖动系统自动化系统的功能，比如：电力推动逻辑处理功能等。

在仪器驱动程序的作用下，简单的操作可以连接该系统和便捷的程序。

电路（系统）延失规定功能称为故障，包括硬故障、软故障和间歇性故障。

一、电路故障1. 硬故障硬故障又称突变故障，包括电动机、电器元件或导线显著的发热、冒烟、散发焦臭味、有火花等故障，多是过载、短路、接地、从而击穿绝缘层烧坏绕组或导线等原因造成的。

2. 软故障软故障又称渐变故障，除部分由于电源、电动机和制动器等出现问题外，多数是控制电器问题，如电器元件调整不当、机械动作失灵、触头及压接线头接触不良或脱落等。

3. 间歇性故障间歇性故障是由于元件的老化，容差不足、接触不良因素造成，仅在某些情况下才表现出来的故障。

二、判断故障范围1. 排除法分清是机械还是电器问题，电气中是电源问题还是线路问题，线路中是主电路还是控制线路问题，控制线路中哪一个环节、哪一个元件问题等。

2. 逻辑分析法如ＣＡ６１４０型卧式车床电气控制线路，当主轴电动机Ｍ不能正常运行时，运用逻辑分析法分析判断故障的范围，如图１所示。

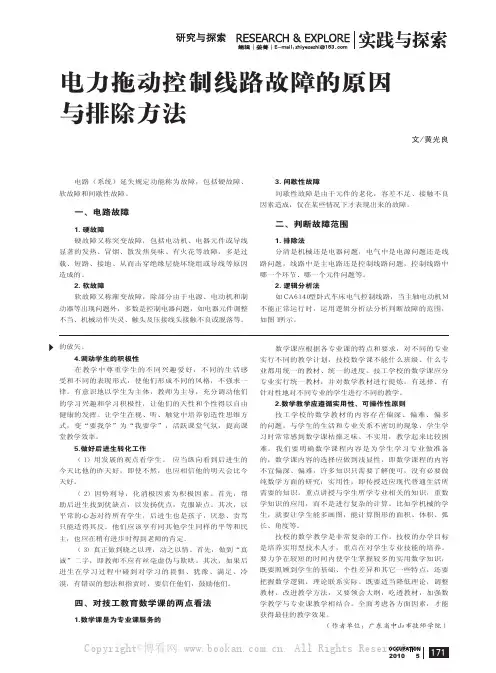

电力拖动控制线路故障的原因与排除方法文/黄光良的放矢。

4.调动学生的积极性在教学中尊重学生的不同兴趣爱好，不同的生活感受和不同的表现形式，使他们形成不同的风格，不强求一律。

有意识地以学生为主体，教师为主导，充分调动他们的学习兴趣和学习积极性，让他们的天性和个性得以自由健康的发挥。

让学生在视、听、触觉中培养创造性思维方式，变“要我学”为“我要学”，活跃课堂气氛，提高课堂教学效率。

　5.做好后进生转化工作（１）用发展的观点看学生。

　应当纵向看到后进生的今天比他的昨天好，即使不然，也应相信他的明天会比今天好。

　（２）因势利导，化消极因素为积极因素。

首先，帮助后进生找到优缺点，以发扬优点，克服缺点。

其次，以平常的心态对待所有学生，后进生也是孩子，厌恶、责骂只能适得其反。

他们应该享有同其他学生同样的平等和民主，也应在稍有进步时得到老师的肯定。

　（３）真正做到晓之以理，动之以情。

首先，做到“真诚”二字，即教师不应有丝毫虚伪与欺哄。

X62W型万能铣床上要求主轴电动机启动后，进给电动机才能启动；M7120型平面磨床则要求当砂轮电动机启动后，冷却泵电动机才能启动。

在装有多台电动机的生产机械上，各电动机所起的作用是不同的，有时需按一定的顺序启动或停止，才能保证操作过程的合理和工作的安全可靠。

像这种要求几台电动机的启动或停止，必须按一定的先后顺序来完成的控制方式，叫做电动机的顺序控制。

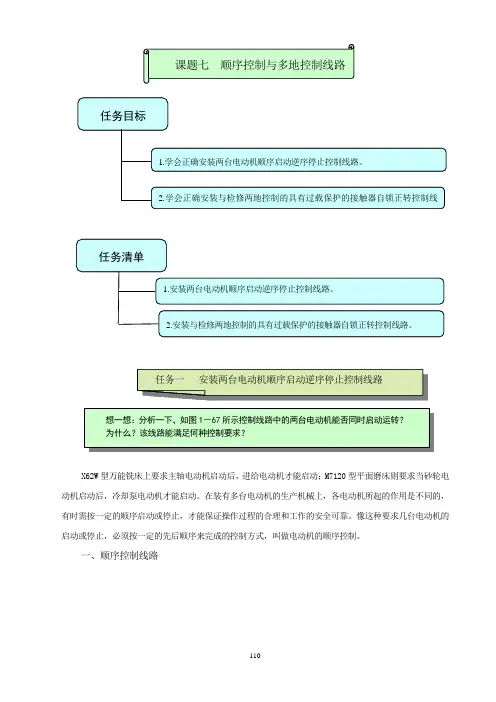

一、顺序控制线路110图1-67 主电路实现顺序控制的电路图1.主电路实现顺序控制如图1－67所示是主电路实现电动机顺序控制的电路图。

线路的特点是电动机M2的主电路接在KM（或KM1）主触头的下面。

在图1－67a所示控制线路中，电动机M2是通过接插器X接在接触器KM主触头的下面，因此，只有当KM主触头闭合，电动机M1启动运转后，电动机M2才可能接通电源运转。

M7120型平面磨床的砂轮电动机和冷却泵电动机，就采用了这种顺序控制线路。

在图1－67b所示控制线路中，电动机M1和M2分别通过接触器KM1和KM2来控制，接触器KM2的主触头接在接触器KM1主触头的下面，这样就保证了当KM1主触头闭合，电动机M1启动运转后，电动机M2才可能接通电源运转。

线路的工作原理如下：先合上电源开关QS。

M1启动后M2才能启动：按下SB1 KM1线圈得电 KM1KM1自锁触头闭合自锁电动机M1启动连续运转KM2再按下SB2 KM2 KM2自锁触头闭合自锁电动机M2启动连续运转M1、M2同时停转：按下SB3 控制电路失电 KM1、KM2主触头分断 M1、M2同时停转111想一想：能否通过控制电路来实现电动机的顺序控制？试一下，你能设计出几种形式的控制线路？几种在控制电路实现电动机顺序控制的电路图如图1－68所示。

图1－68a所示控制线路的特点是：电动机M2的控制电路先与接触器KM1的线圈并接后再与KM1的自锁触头串接，这样就保证了M1启动后，M2才能启动的顺序控制要求。

线路的工作原理与图1－67b所示线路的工作原理相同。

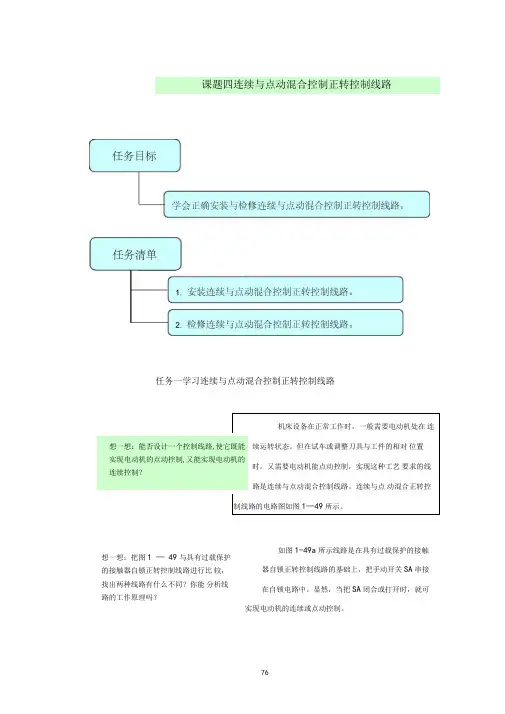

课题四连续与点动混合控制正转控制线路任务一学习连续与点动混合控制正转控制线路机床设备在正常工作时，一般需要电动机处在 连续运转状态。

但在试车或调整刀具与工件的相对 位置时，又需要电动机能点动控制，实现这种工艺 要求的线路是连续与点动混合控制线路。

连续与点 动混合正转控制线路的电路图如图1—49所示。

实现电动机的连续或点动控制。

想一想：把图1 — 49与具有过载保护 的接触器自锁正转控制线路进行比 较，找出两种线路有什么不同？你能 分析线路的工作原理吗？如图1-49a 所示线路是在具有过载保护的接触 器自锁正转控制线路的基础上，把手动开关SA 串接 在自锁电路中。

显然，当把SA 闭合或打开时，就可 想一想：能否设计一个控制线路, 使它既能实现电动机的点动控制, 又能实现电动机的连续控制？图1—49连续与点动混合正转控制电路图想一想：在图1 —49b中，点动控制、连续控制和停止控制时应分别按下哪个按钮？如图1—49b所示线路是在启动按钮SB1的两端并接了一个复合按钮SB3,且SB3的常闭触头与KM 自锁触头串接，来实现连续与点动混合正转控制的。

图1—49b线路的工作原理如下：先合上电源开关QS。

1连续控制KM 自锁触头闭合自锁启动：按下SB1_KM线圈得电KM I___ 主触头闭合一―►电动机M启动连续运转KM停止：按下SB2——KM线圈失电一KM 自锁触头分断解除自锁 _____ ►电动机M失电停转主触头分断 ________________________2.点动控制常闭触头先分断切断自锁电路SB3KM常开触头后闭合_JKM 线圈得电_ KM 自锁触头闭合主触头闭合_M启动运转KM 自锁触头分断SB3 f 常开触头先恢复分断KM线圈失电_停止：松开SB3KM 」主触头分断—M停转SB3 常闭触头后恢复闭合(此时KM自锁触头已分断)例1-5有人为某生产机械设计出既能点动又能连续运行，并具有短路和过载保护的电气控制线路，如图1-50所示。
