电力拖动控制线路与技能训练习题册答案

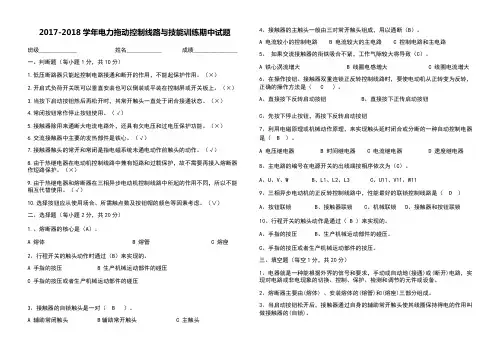

2017-2018学年电力拖动控制线路与技能训练期中试题班级_____________ 姓名____________ 成绩_______________一、判断题（每小题1分，共10分）1.低压断路器只能起控制电路接通和断开的作用，不能起保护作用。

（×）2.开启式负荷开关既可以垂直安装也可以倒装或平装在控制屏或开关板上。

（×）3.当按下启动按钮然后再松开时，其常开触头一直处于闭合接通状态。

（×）4.常闭按钮常作停止按钮使用。

（√）5.接触器除用来通断大电流电路外，还具有欠电压和过电压保护功能。

（×）6.交流接触器中主要的发热部件是铁心。

（√）7.接触器触头的常开和常闭是指电磁系统未通电动作前触头的动作。

（√）8.由于热继电器在电动机控制线路中兼有短路和过载保护，故不需要再接入熔断器作短路保护。

（×）9.由于热继电器和熔断器在三相异步电动机控制线路中所起的作用不同，所以不能相互代替使用。

（√）10.选择按钮应从使用场合、所需触点数及按钮帽的颜色等因素考虑。

（∨）二、选择题（每小题2分，共20分）1.、熔断器的核心是（A）。

A 熔体B 熔管C 熔座2、行程开关的触头动作时通过（B）来实现的。

A 手指的按压B 生产机械运动部件的碰压C 手指的按压或者生产机械运动部件的碰压3、接触器的自锁触头是一对（ B ）。

A 辅助常闭触头B辅助常开触头 C 主触头4、接触器的主触头一般由三对常开触头组成，用以通断（B）。

A 电流较小的控制电路B 电流较大的主电路C 控制电路和主电路5、如果交流接触器的衔铁吸合不紧，工作气隙较大将导致（C）。

A 铁心涡流增大B 线圈电感增大C 线圈电流增大6、在操作按钮、接触器双重连锁正反转控制线路时，要使电动机从正转变为反转，正确的操作方法是（ C ）。

A、直接按下反转启动按钮B、直接按下正传启动按钮C、先按下停止按钮，再按下反转启动按钮7、利用电磁原理或机械动作原理，来实现触头延时闭合或分断的一种自动控制电器是（ B ）。

电力拖动控制线路与技能训练（第五版）1、电气图包括：电路图、功能表图、系统图、框图以及（）等。

[单选题] *位置图(正确答案)元件图装配图部件图2、电气图上各直流电源应标出（）。

[单选题] *A电压值、极性(正确答案)B电压值、频率C电压值、相数D频率、极性3、按国家标准绘制的图形符号，通常含有（）。

[单选题] *A要素符号、概念符号、文字符号B方位符号、规定符号、文字符号C文字符号、一般符号、电气符号D符号要素、一般符号、限定符号(正确答案)4、电器位置图应详细表示电器设备、零件的（）。

[单选题] *相互连接情况安装技术要求安装位置(正确答案)接线情况5、在电气原理图上，一般电路或元件是按功能布置，并按（）排列。

[单选题] *从左到右，从上到下(正确答案)从前向后，从左到右从前向后，从小到大从上到下，从小到大6、若将一段电阻为R的导线均匀拉长至原来的两倍则其电阻值为（）。

[单选题] * 4R(正确答案)1/4R2R1/2R7、关于电位的概念，（）的说法是正确的。

[单选题] *电位就是电压电位是相对值(正确答案)电位是绝对值参考点的电位不一定等于零8、1.4Ω的电阻接在内阻为0.2Ω，电动势为1.6V的电源两端，内阻上通过的电流是（）A。

[单选题] *1.60.21.41(正确答案)9、四只16Ω的电阻并联后，等效电阻为（）。

[单选题] *8Ω16Ω64Ω4Ω(正确答案)10、∑I=0只适用于（）。

[单选题] *闭合曲面节点和闭合曲面(正确答案)节点复杂电路的节点11、两个极性相同的条形磁铁相互靠近时它们会（）。

[单选题] *互不影响相互排斥(正确答案)有时吸引，有时排斥相互吸引12、矫顽小，剩磁小的材料称为（）。

[单选题] *矩磁材料软磁材料(正确答案)硬磁材料非磁材料13、电阻在电路中是消耗功率的，电阻消耗的功率是由电路中（）提供的。

[单选题] *导线截面电源(正确答案)周期电抗14、金属磁性材料是由（）及其合金组成的材料。

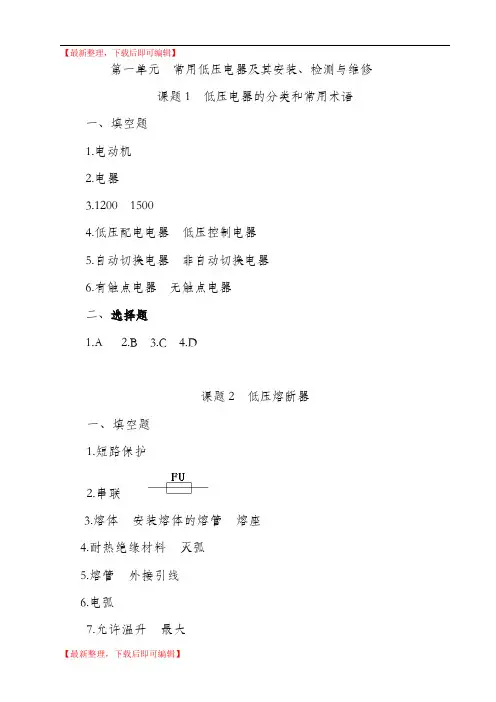

【最新整理，下载后即可编辑】第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器3.1200 15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1.A2.B3.C4.D课题2 低压熔断器一、填空题1.短路保护2.串联3.熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式1A 30A 25A10.熔断器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×8.√三、选择题（请把正确答案的字母填入括号中）1. A2. B3.B4. A5.B6.B7.A8. B9.A 10.B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压。

如果熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。

2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。

当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。

说明熔断器对过载反应是很不灵敏的，因此，除在照明和电加热电路外，熔断器一般不宜用作过载保护，主要用作短路保护。

3.答：对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。

（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。

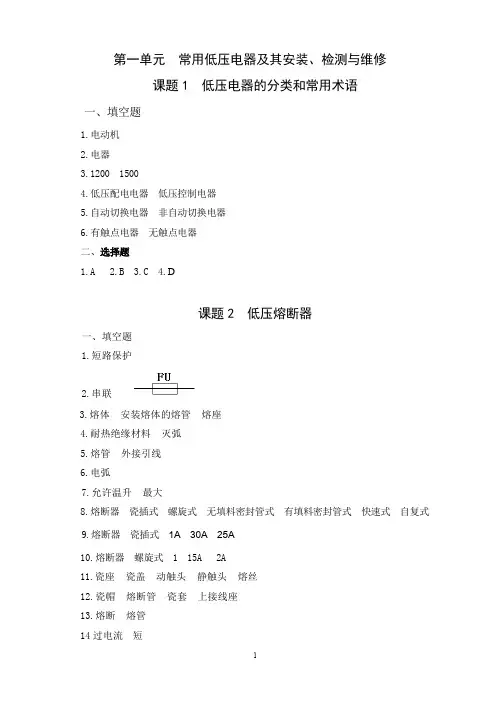

第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器3.1200 15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1.A2.B3.C4.D课题2 低压熔断器一、填空题1.短路保护2.串联3.熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式1A30A25A10.熔断器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×8.√三、选择题（请把正确答案的字母填入括号中）1. A2. B3.B4. A5.B6.B7.A8. B9.A 10.B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压。

如果熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。

2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。

当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。

说明熔断器对过载反应是很不灵敏的，因此，除在照明和电加热电路外，熔断器一般不宜用作过载保护，主要用作短路保护。

3.答：对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。

（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。

（2）熔断器的额定电压必须等于或大于线路的额定电压；熔断器的额定电流必须等于或大于所装熔体的额定电流；熔断器的分断能力应大于电路中可能出现的最大短路电流。

第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器3.1200 15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1.A2.B3.C4.D课一、填空题1.短路保护2.串联3.熔体4.螺旋式无填料密封管式有填料密封管式快速式自复式9 插式1A 30A 25A10.熔器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×三、选择题（请把正确答案的字母填入括号1.A2.B3.B4.A5.B6.B 7四、问答题1.答：熔断器的额定电压是指熔果熔断器的实际工作电压大于其额定电压，熔体危险。

2.答：从熔断器的时的熔断时间随电流的增大而减小。

当电气设备发生间才熔断，有时甚至不熔断。

说明熔断器对过载明和电加热电路外，熔断器一般不宜用作过载保3. 器类型、额定电压、熔断器额定电流和熔体额定电流性质和短路电流的大小选用熔断器类型。

压必须等于或大于线路的额定电压；熔断器的额定电流必须等于额定电流；熔断器的分断能力应大于电路中可能出现的最大短路电流。

（3）体额定电流的选用1）对照明和电热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应等于或稍大于负载的额定电流。

2）对一台不经常启动且启动时间不长的电动机的短路保护，熔体的额定电流I应RN大于或等于1.5～2.5倍电动机额定电流IN ，即IRN≥(1.5～2.5)IN 。

3)对多台电动机的短路保护，熔体的额定电流应大于或等于其中最大容量电动机的额定电流INmax 的1.5～2.5 倍，加上其余电动机额定电流的总和∑IN，即IRN≥(1.5～2.5)INmax +∑IN 。

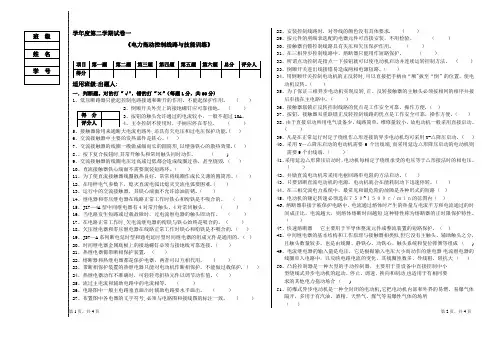

学年度第二学期试卷一《电力拖动控制线路与技能训练》适用班级:出题人:一．判断题。

对的打“√"，错的打“×”（每题1分，共60分)1、低压断路器只能起控制电路接通和断开的作用，不能起保护作用。

( ）2、倒顺开关外壳上的接地螺钉应可靠接地。

( ）3、按钮的触头允许通过的电流较小，一般不超过10A。

4、主令控制不使用时，手柄应停在零位. （）5、接触器除用来通断大电流电路外,还具有欠电压和过电压保护功能.( ）6、交流接触器中主要的发热部件是铁心。

（ )7、交流接触器的线圈一般做成细而长的圆筒形,以增强铁心的散热效果.( ）8、、按下复合按钮时,其常开触头和常闭触头同时动作。

（)9、交流接触器的线圈电压过高或过低都会造成线圈过热，甚至烧毁.（）10、直流接触器铁心端面不需要嵌装短路环。

（）11、为了使直流接触器线圈散热良好，常常将线圈作成长又薄的圆筒形。

（）12、在用样电气参数下，熄灭直流电弧比熄灭交流电弧要困难.( ）13、运行中的交流接触器，其铁心端面不允许涂油防锈。

（）14、继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的。

（）15、JZ7—4A型中间继电器有4对常开触头、4对常闭触头。

（）16、当电路发生短路或过载故障时，过电流继电器的触头即动作。

（）17、在电路正常工作时,欠电流继电器的衔铁与铁心始终是吸合的。

( ）18、欠压继电器和零压继电器在线路正常工作时铁心和衔铁是不吸合的.（）19、JS7—A系列断电延时型和通电延时型时间继电器的组成元件是通用的。

( )20、时间继电器金属底板上的接地螺钉必须与接地线可靠连接。

（）21、热继电器都带断相保护装置. ( ）22、熔断器和热继电器都是保护电器，两者可以互相代用。

( )23、带断相保护装置的热继电器只能对电动机作断相保护，不能做过载保护. ( ）24、热继电器动作不准确时，可轻轻弯折热元件以调节动作值。

( ）25、流过主电流和辅助电路中的电流相等。

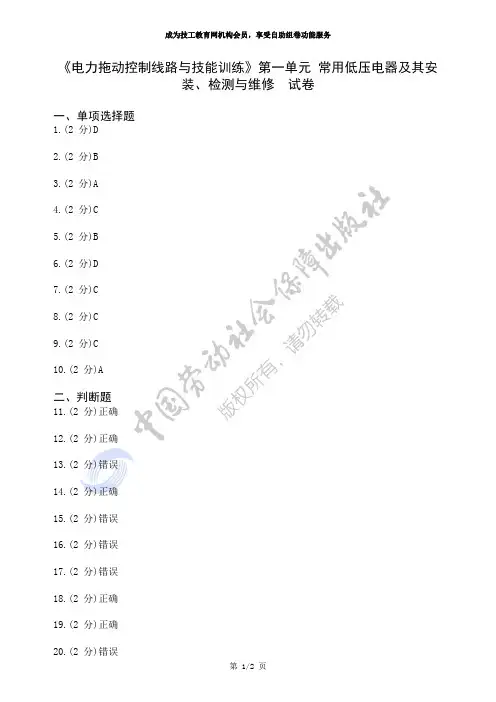

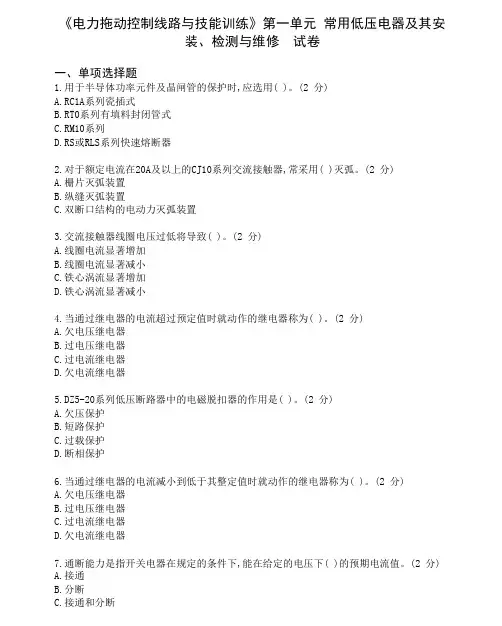

《电力拖动控制线路与技能训练》第一单元常用低压电器及其安装、检测与维修试卷一、单项选择题1.(2 分)D2.(2 分)B3.(2 分)A4.(2 分)C5.(2 分)B6.(2 分)D7.(2 分)C8.(2 分)C9.(2 分)C10.(2 分)A二、判断题11.(2 分)正确12.(2 分)正确13.(2 分)错误14.(2 分)正确15.(2 分)错误16.(2 分)错误17.(2 分)错误18.(2 分)正确19.(2 分)正确20.(2 分)错误三、填空题21. (3 分)答：双断口结构的电动力灭弧装置；纵缝灭弧装置；栅片灭弧装置22. (3 分)答：熔体；安装熔体的熔管；熔座23. (3 分)答：过电压；欠电压；零电压24. (1 分)答：磁吹式四、简答题25.(10 分)如果断路器在使用过程中温升过高,故障原因可能是:(1)触头压力过小;(2)触头表面过分磨损或接触不良;(3)两个导电零件连接螺钉松动。

26.(10 分)低压断路器有过载保护、短路保护、零压和欠压保护功能,分别由低压断路器的热脱扣器、电磁脱扣器和欠压脱扣器完成。

五、计算题27.(10 分)(1)确定断路器的种类:根据电动机的额定电流、额定电压及对保护的要求,初步确定选用DZ5-20型低压断路器。

(2)确定热脱扣器额定电流:根据电动机的额定电流查教材表1-9,选择热脱扣器的额定电流为10A,相应的电流整定范围为6.5~10A。

(3)校验电磁脱扣器的瞬时脱扣整定电流:电磁脱扣器的瞬时脱扣整定电流为I z=10×10=100A,而KI st=1.6×7×8.8=98.56A,满足I z≥KI st,符合要求。

(4)确定低压断路器的型号规格:根据以上分析计算,应选用DZ5-20/330型低压断路器。

六、问答题28.(10 分)凸轮控制器常见的故障有:(1)主电路中常开主触头间短路;(2)触头过热使触头支持件烧焦;(3)触头熔焊;(4)操作时有卡轧现象及噪声。

2020-2021学年第一学期期末考试A《电力拖动控制线路与技能训练》一、选择题。

（共30题，每题2分）1、为减少和防止“水锺”效应，常需电动机利用（）控制停机。

[单选题] *A软启动器(正确答案)B自耦变压器C 定子绕组串电阻D 时间继电器2、绘制电气图时，连接线一般采用（）。

[单选题] *A实线(正确答案)B单点画线C虚线D双点画线3、倒顺开关标记为L1、L2、L3应接（）。

[单选题] *A 电动机B 热继电器C 电源(正确答案)D 无线电4、控制两台电动机错时停止的场合，可采用（）时间继电器。

[单选题] *A通电延时型B断电延时型(正确答案)C气动型D液压型5、断路器的（）用作短路保护。

[单选题] *A 电磁脱扣器(正确答案)B 热脱扣器C 触头D 接线桩6、对于△接法的异步电动机应选用（）结构的热继电器。

[单选题] *A 四相B 三相(正确答案)C 两相D单相7、用于指示电动机正处于旋转状态的指示灯颜色应选用（）。

[单选题] *A 紫色C 红色D 绿色(正确答案)8、开启式负载开关的符号是（）。

[单选题] *A QS(正确答案)B QFC SQD QA9、接触器的额定电压应不小于主电路的( )。

[单选题] *A 短路电压B 工作电压(正确答案)C最大电压D峰值电压10、接触器是一种（）的电磁式开关，常用于电动机控制电路。

[单选题] *A 开放式B 封闭式C 自动式(正确答案)D 调整式11、中间继电器的选用依据是控制电路的电压等级、电流类型、所需触点的（）和容量等。

[单选题] *A 大小B 种类和数量(正确答案)C等级12、按低压电器的动作方式可分为（）两种。

[单选题] *A 低压配电器与低压控制电器B 自动切换电器与非自动切换电器(正确答案)C 触点电器和无触点电器D 调整式电器和非调整式电器13、封闭式负载开关安装高度一般离地距离不低于（）。

[单选题] *A 1.3—1.5M(正确答案)B 1.2－1.5MC 1.0－1.3MD 1.3－1.8M14、电动机直接启动时的启动电流较大，一般为额定电流的（）倍。

一、选择题1．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是A ．PIDB ．PIC ．PD ．PD2．静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率A ．越小B ．越大C ．不变D ．不确定3．下列异步电动机调速方法属于转差功率消耗型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速根据能量转换的角度看，把调速系统分为三类第一类：转差功率消耗型，包括将电压调速，转差离合器调速，转子串电阻调速第二类：转差功率馈送型，包括串级调速，双馈电动机调速第三类：转差功率不变型，包括变极调速，变频变压调速4．可以使系统在无静差的情况下保持恒速运行，实现无静差调速的是A ．比例控制B ．积分控制C ．微分控制D ．比例微分控制积分控制可以使系统在无警察的情况下保持恒速运行，实现无静差调速5．控制系统能够正常运行的首要条件是A ．抗扰性B ．稳定性C ．快速性D ．准确性控制系统正常工作，稳定性是首要条件。

6．在定性的分析闭环系统性能时，截止频率ωc 越低,则系统的稳定精度A ．越高B ．越低C ．不变D ．不确定截止频率与相角裕度对应，截止频率越高，系统响应变快，但稳定性变差。

7．常用的数字滤波方法不包括A ．算术平均值滤波B ．中值滤波C ．中值平均滤波D ．几何平均值滤波8．转速电流双闭环调速系统中电流调节器的英文缩写是A ．ACRB ．A VRC ．ASRD ．ATR9．双闭环直流调速系统的起动过程中不包括A ．转速调节阶段B ．电流上升阶段C ．恒流升速阶段D ．电流下降阶段10．三相全波整流电路的平均整流电压为A ．20.9cos U αB ．21.17cos U αC ．22.34cos U αD ．21.35cos U α11．下列不属于双闭环直流调速系统启动过程特点的是A ．饱和非线性控制B ．转速超调C ．准时间最优控制D ．饱和线性控制12．下列交流异步电动机的调速方法中，应用最广的是A ．降电压调速B ．变极对数调速C ．变压变频调速D ．转子串电阻调速13．SPWM 技术中，调制波是频率和期望波相同的A ．正弦波B ．方波C ．等腰三角波D ．锯齿波14．下列不属于异步电动机动态数学模型特点的是A ．高阶B ．低阶C ．非线性D ．强耦合15．在微机数字控制系统的中断服务子程序中中断级别最高的是A ．故障保护B ．PWM 生成C ．电流调节D ．转速调节16．比例微分的英文缩写是A ．PIB ．PDC ．VRD ．PID17．调速系统的静差率指标应以何时所能达到的数值为准A ．平均速度B ．最高速C ．最低速D ．任意速度18．下列异步电动机调速方法属于转差功率馈送型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速19．在定性的分析闭环系统性能时，截止频率ωc 越高,则系统的稳定精度A ．越高B ．越低C ．不变D ．不确定20．采用旋转编码器的数字测速方法不包括A ．M 法B ．T 法C ．M/T 法D ．F 法21．转速电流双闭环调速系统中转速调节器的英文缩写是A ．ACRB ．A VRC ．ASRD ．ATR22．下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是A ．只用比例放大器的反馈控制系统，其被调量仍是有静差的B ．反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动C ．反馈控制系统的作用是：抵抗扰动、服从给定D ．系统的精度依赖于给定和反馈检测的精度23．笼型异步电动机变压变频调速系统中基频以下调速，下列哪种方式控制性能最好A ．恒1s U ω控制B ．恒1r E ω控制C ．恒1g E ω控制D ．恒1sE ω控制24．SPWM 技术中，载波是频率比期望波高得多的A ．正弦波B ．方波C ．等腰三角波D ．锯齿波25．下列不属于交流异步电动机动态数学模型特点的是A ．高阶B ．线性C ．非线性D ．强耦合26．在微机数字控制系统的故障保护中断服务子程序中，工作程序正确的是A ．显示故障原因并报警——分析判断故障——封锁PWM 输出——系统复位B ．显示故障原因并报警——封锁PWM 输出——分析判断故障——系统复位C ．封锁PWM 输出——分析判断故障——显示故障原因并报警——系统复位D ．分析判断故障——显示故障原因并报警——封锁PWM 输出——系统复位27．正弦波脉宽调制的英文缩写是A ．PIDB ．PWMC ．SPWMD ．PD28．转速负反馈调速系统的静特性方程中K 的表达式为A ．s e K K C α=B ．p s e K K KC =C ．p s K K K α=D ．p s eK K K C α= 29．采用比例积分调节器的闭环调速系统一定属于A ．无静差调速系统B ．有静差调速系统C ．双闭环调速系统D ．交流调速系统30．异步电动机数学模型的组成不包括A ．电压方程B ．磁链方程C ．转矩方程D ．外部扰动二、填空题1．常用的可控直流电源有晶闸管整流器、静止式可控整流器、直流斩波器或脉宽调制变换器。

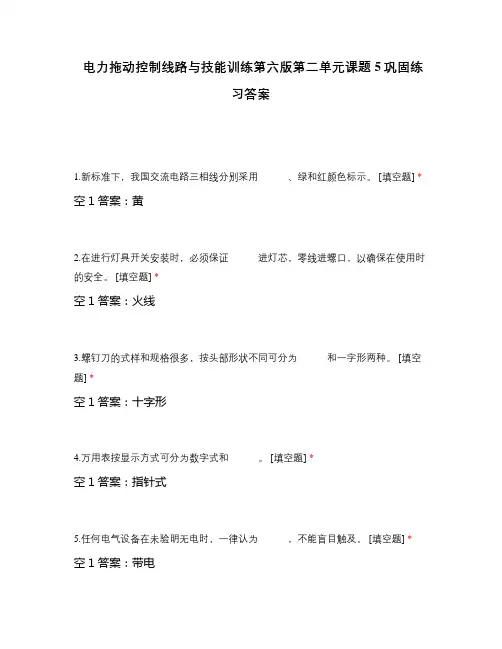

电力拖动控制线路与技能训练第六版第二单元课题5巩固练习答案1.新标准下，我国交流电路三相线分别采用______、绿和红颜色标示。

[填空题] *空1答案：黄2.在进行灯具开关安装时，必须保证______进灯芯，零线进螺口，以确保在使用时的安全。

[填空题] *空1答案：火线3.螺钉刀的式样和规格很多，按头部形状不同可分为______和一字形两种。

[填空题] *空1答案：十字形4.万用表按显示方式可分为数字式和______。

[填空题] *空1答案：指针式5.任何电气设备在未验明无电时，一律认为______，不能盲目触及。

[填空题] *空1答案：带电二、判断题1.保护地线(PE线)应采用红绿颜色相间的绝缘导线。

[判断题] *对(正确答案)错2.日光灯安装时要求火线过镇流器。

[判断题] *对(正确答案)错3.因为零线比火线安全，所以开关大都安装在零线上。

[判断题] *对错(正确答案)4.触电者昏迷后，可以猛烈摇晃其身体，使之尽快复苏。

[判断题] *对错(正确答案)5.火线的颜色必须选为红色，零线必须为蓝色，不允许改变。

[判断题] *对错(正确答案)6.抢救时间超过5小时，可认定触电者已死亡。

[判断题] *对错(正确答案)7.三相四线制供电系统中性线不允许接入开关和保险丝。

[判断题] *对(正确答案)错8.当没有四芯电缆时 ,可采用三芯电缆外加一根导线绑敷的方式来替代。

[判断题] *对错(正确答案)9.BLV代表是铜芯线，BV代表铝芯线。

[判断题] *对错(正确答案)10.采用线管配线时，由于不影响布线的美观和节省导线，可以将两根导线的接线头放在线管内。

[判断题] *对错(正确答案)三、单项选择题1.下列导线色标，表示接地线的颜色是（）。

[单选题] *A.黄色B.绿色C.淡蓝D.绿/黄双色(正确答案)2.检修工作时凡一经合闸就可送电到工作地点的断路器和隔离开关的操作手把上应悬挂:（）。

《电力拖动自动控制系统》部分习题解答第一章1. 什么叫调速范围、静差率？它们之间有什么关系？怎样才能扩大调速范围？ 答：①调速范围——电动机在额定负载下调速时，允许的最高转速max n 与最低转速min n 之比叫做调速范围，用D 表示，即minmaxn n D =②静差率——当系统在某一转速下运行时，负载由理想空载增加到额定值所对应的转速降落N n ∆与理想空载转速0n 之比，称作静差率S ，即0Nn n S ∆=③直流变压调速系统中调速范围、静差率和额定速降之间的关系为)1(s n s n D N N -∆=④采用闭环控制方式，使转速降落N n ∆能够大幅度下降，才能在保证静差率S 不变的前提下扩大调速范围。

2. 某一调速系统，测得的最高速特性为n 0max ＝1500 r/min ，带额定负载时的速降N n ∆＝15 r/min ，最低速特性为n 0min ＝100 r/min ，额定速降不变，试问系统能达到的调速范围有多大？系统允许的静差率是多少？解：已知N n ∆＝15 r/min ，有n max ＝n 0max －N n ∆＝1500 r/min －15 r/min ＝1485 r/min n min ＝n 0min －N n ∆＝100 r/min －15 r/min ＝85 r/min 于是 调速范围47.17851585min max ===n n D静差率%15%10010015%100min0=⨯=⨯∆=n n s N答：系统能达到的调速范围是17.47；允许的静差率是15%。

3. 为什么加负载后直流电动机的转速会降低，它的实质是什么？答：实质是负载电流增大后，电枢电阻上压降增大，使E 减小，导致转速n 必然下降。

4. 某调速系统的调速范围是1500 ~ 150 r/min ，要求静差率为s ＝2% ，那么系统允许的静态速降是多少？如果开环系统的静态速降是100 r/min ，则闭环系统的开环放大系数应有多大？解： ①已知101501500==D ，又)1(s n s n D N N -∆=06.3)02.01(1002.01500)1(N N =-⨯=-=∆s D s n n r/min也可以这样计算n n n n n s NNN ∆+∆=∆=min 0 min r/06.302.0102.01501min N =-⨯=-=∆s s n n ②因为 K 1opcl +∆=∆n n 所以 68.31106.31001K clop =-=-∆∆=n n 答：要求静差率为s ＝2%时，系统允许的静态速降是3.06r/min ；如果开环系统的静态速降是100 r/min ，则闭环系统的开环放大系数应有31.68。

电力拖动练习题和答案随着科技的不断发展，电力拖动在各个领域得到了广泛应用。

无论是工业生产中的机械设备还是交通运输中的交通工具，电力拖动都能为其提供强大的动力支持。

为了更好地学习和掌握电力拖动的原理和应用，下面将为大家提供一些电力拖动的练习题和答案。

练习题一：电力拖动的基本原理1. 什么是电力拖动？2. 请简要描述电力拖动的基本原理。

3. 电力拖动主要通过哪些方法将电能转换为机械能？练习题二：电机选择与匹配1. 电力拖动中常用的电机有哪些类型？2. 在选择电机时，需要考虑哪些因素？3. 请解释电机与负载的匹配原则。

练习题三：电力拖动控制1. 电力拖动中常用的控制方法有哪些？2. 请解释开环控制和闭环控制的概念，并比较它们的优缺点。

3. 请简要描述PWM调速技术的原理和应用。

练习题四：电力拖动在交通运输中的应用1. 请列举几种常见的电力拖动式交通工具。

2. 电力拖动在交通运输中的优势是什么？3. 请从环保、节能和安全性等方面讨论电力拖动交通工具的发展前景。

练习题五：电力拖动在工业生产中的应用1. 请列举几种常见的电力拖动式工业设备。

2. 电力拖动在工业生产中的优势是什么？3. 请从生产效率、工作环境和维护成本等方面讨论电力拖动工业设备的发展前景。

答案篇练习题一：电力拖动的基本原理1. 电力拖动是指利用电力将电能转换为机械能，以实现物体的运动或驱动工作。

2. 电力拖动的基本原理是通过电机将电能转换为旋转或线性的机械运动，通过传动装置将运动传递给被驱动对象，从而实现工作任务。

3. 电力拖动主要通过电机的转动力和电动机的电力控制，如变频器、起动器等将电能转换为机械能。

练习题二：电机选择与匹配1. 常用的电机类型包括直流电机、交流电机和步进电机。

2. 在选择电机时，需要考虑工作负载、转速要求、功率需求、环境条件等因素。

3. 电机与负载的匹配原则是要保证电机的输出能够满足负载的需求，并且在长时间的运行中能够保持稳定可靠。

电力拖动技能训练期末复习题一、判断题1、光标按钮可用于需长期通电显示处，兼作指示灯使用。

正确答案：错误2、热继电器的整定电流是指热继电器工作而不动作的电流。

正确答案：错误3、只要超过热继电器的整定电流,热继电器就会立即动作。

正确答案：错误4、交流接触器在线圈电压小于85%UN时也能正常工作。

正确答案：错误5、电阻测量法要在线路断电的情况下进行测量。

正确答案：正确6、普通万用表不能测量交流电压。

正确答案：错误7、熔断器的熔断时间随电流的增大而减小，是反时限特性。

正确答案：正确8、电压测量法要在线路通电的情况下进行测量。

正确答案：正确9、熔断器和热继电器都是保护电器,两者可以相互代用。

正确答案：错误10、在实际工作中,只要观察到同一种故障现象,则说明发生故障的部位一定相同。

正确答案：错误11、短路接通能力是指在规定的条件下，包括开关电器短路在内的接通能力。

答案：错误12、短路分断能力是指在规定的条件下，包括开关电器短路在内的分断能力。

答案：错误13、低压断路器只能起控制电路接通和断开的作用，不能起保护作用。

答案：错误14、低压断路器中电磁脱扣器的作用是实现失压保护。

答案：错误15、DZ5系列断路器的热脱扣器和电磁脱扣器均设有电流调节装置。

答案：正确16、低压断路器各脱扣器的动作值一经调整好，不允许随意变动，以免影响脱扣器的动值。

答案：正确17、HK系列开启式负荷开关没有专门的灭弧装置，因此不宜用于操作频繁的电路。

答案：正确18、开启式负荷开关用做电动机的控制开关时，应根据电动机的容量选配合适的熔体并装于开关内作短路保护。

答案：错误19、HH系列封闭式负荷开关操作机构具有快速分断装置，开关的闭合和分断速度与操作者手动速度无关。

答案：正确20、由于负荷开关采用了扭簧储能结构，故开关的闭合和分断速度与手动操作无关。

答案：错误21、组合开关的通断能力较低，不能用来分断故障电流。

答案：正确22、HK系列开启式负荷开关若带负载操作，其动作越慢越好。

《电力拖动控制线路与技能训练》教学大纲及复习习题库版本：中国电力出版社主编：程建龙定价：29.80元适用班级：13电大二代课人：田芳于长超出题人：田芳于长超制定时间：2014年审核人：电力拖动》教学大纲第一章异步电动机的基本控制线路及常用低压电器掌握：低压电器的使用维护、型号命名、选择、安装。

掌握手动、点动、连续等常规电路的原理、分析方法。

重难点：低压电器的范围及应用、低压电器的分类、常用低压配电电器及其使用注意事项、常用低压控制电器及其使用注意事项，电路原理分析。

第二章直流、同步电动机基本控制线路及控制线路设计方法了解：直流电动机的结构与原理重难点：他励直流电动机的基本控制线路删除：并励直流电动机的基本控制线路、串励直流电动机的基本控制线路第三章常用机械的电气控制线路了解：常用控制线路电路分析、生产机械电器控制设备的维护及检修方法。

重难点：生产机械电器控制设备的原理分析。

第四章电动机的自动调速及其调试与维修概述（删除）电力拖动试题库重点部分绪论一、填空1、电源分交流电源和（）。

二、名词解释2、电力拖动三、简答3、电力拖动装置一般由哪几部分组成？4、电力拖动装置中电动机的作用是什么？5、按电动机的组合数量来分，电力拖动的发展经历了哪几个阶段？第一章异步电动机的基本控制线路及常用低压电器第一节三相异步电动机的手动正转控制线路一、填空6、低压断路器类型品种很多，常用的有（）、框架式、（）、漏电保护式。

7、低压熔断器广泛用于低压配电系统和控制系统中，主要用作（）保护。

8、低压熔断器在使用时（）联在被保护的电路中。

9、负荷开关分为（）负荷开关和封闭式负荷开关两种。

10、负荷开关一般在照明电路和功率小于（）KW的电动控制线路中。

11、低压断路器又称（）。

13、低压控制电器依靠人力操作的控制电器称为( ) 。

14、低压控制电器根据信号能自动完成动作的称为( ) 。

15、断路器的文字符号是( ) 。

17、熔断器文字符号是（）。

《电力拖动控制线路与技能训练》试卷（A 卷）（考试时间：60分钟）注意事项1、请按要求在试卷的标封处填写您的班级、姓名和学号。

2、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

3、不要在试卷上乱写乱画，不要在标封区填写无关内容。

分，共12分）1、位置开关是一种将 信号转换为 信号，以控制运动部件位置或行程的自动控制电器。

2、除照明和电加热电路外，熔断器一般不宜用作 保护电气，主要用于 保护。

3、安装线槽时,应做到 、 、 和便于走线等。

4、要求几台电动机的启动或停止必须按一定的先后顺序来完成的控制方式，叫电动机的 。

5、 叫电动机的多地控制。

对多地控制，只要把各地的启动按钮 、停止按钮 就可以实现。

6、改变异步电动机的磁极对数调速称为 ，它是有级调速，且只适用于笼型异步电动机。

○”，错误的填“×”，每小都采用直接启动。

( )2．在安装定子绕组串接电阻降压启动控制线路时，电阻器R 产生的热量对其他电器无任何影响，故安装在箱体内或箱体外时，不需采用任何防护措施。

( )3．只要电动机过载，其保护电器热继电器会瞬间动作并切断电动机电源。

( )4．由于热继电器的热惯性大，所以在电动机控制线路中，只适合用作过载保护，不宜作短路保护。

( )5．接触器可起欠压、失压保护作用，两者的保护原理是一样的。

( )6.接触器的电磁线圈通电时，常开触头先闭合，常闭触头再断开。

( )7.对同一接触器而言，一般是触头压力越大，触头接触电阻越小。

( )8.接触器除用通断大电流电路外，还具有欠电压和过电流保护功能。

( )9.热继电器的触头系统一般包括一个常开触头和一个常闭触头。

( )10.空气阻尼式时间继电器的延时精度高，因此获得广泛应用。

( )11.各电器元件与走线槽内的导线要完全置于走线槽内，应合理走线，并尽可能做到横平竖直，垂直变换走向。

( )12．三相异步电动机直接启动的优点是所用电气设备少，线路简单，启动电流小。

《电力拖动控制线路与技能训练》技能题库一、操作技能（一级 共四项 任选一项 实得分满分折算为60分） 1、三相异步电动机两地控制电路控制线路安装 （1）电气原理图：（2）读图填空：① QF 表示 ；FU1表示 ；PE 表示 。

②表示 ；SB12和SB22串联表示 。

SB11和SB21并联表示 。

KM 辅助触点作用 。

（3）检查和测量各电气器件。

（4）布线安装电气控制线路。

（5）检测安装完毕的电气控制线路。

（6）示意考评员通电试车。

（7）故障排除。

（8）安全文明生产。

V11 U11 W11U12 V12 W 12U V W12 0345三相异步电动机两地控制电路控制线路安装评分标准计分人：年月日核分人：年月日2、中间继电器控制三相异步电动机点动与连续混合正转控制线路安装（1）电气原理图：（2）读图填空：① QF表示；FU1表示；PE表示。

②表示；表示 ; KA表示。

SB1表示；SB2表示。

（3）检查和测量各电气器件。

（4）布线安装电气控制线路。

（5）检测安装完毕的电气控制线路。

（6）示意考评员通电试车。

（7）故障排除。

（8）安全文明生产。

中间继电器控制三相异步电动机点动与连续混合正转控制线路安装评分标准计分人：年月日核分人：年月日3、三相异步电动机具有过载保护的接触自锁正转控制线路安装 （1）电气原理图：（2）读图填空：① QF 表示 ；KH 表示 ；PE 表示 。

②表示 ；表示 。

KM 辅助触点作用 。

（3）检查和测量各电气器件。

（4）布线安装电气控制线路。

（5）检测安装完毕的电气控制线路。

（6）示意考评员通电试车。

（7）故障排除。

（8）安全文明生产。

V11 U11 W11U12 V12 W12U V W1234三相异步电动机具有过载保护的正转控制线路安装评分标准计分人：年月日核分人：年月日4、按钮控制三相异步电动机点动与连续混合正转控制线路安装 （1）电气原理图：（2）读图填空：①表示 ；KH 表示 ；PE 表示 。
