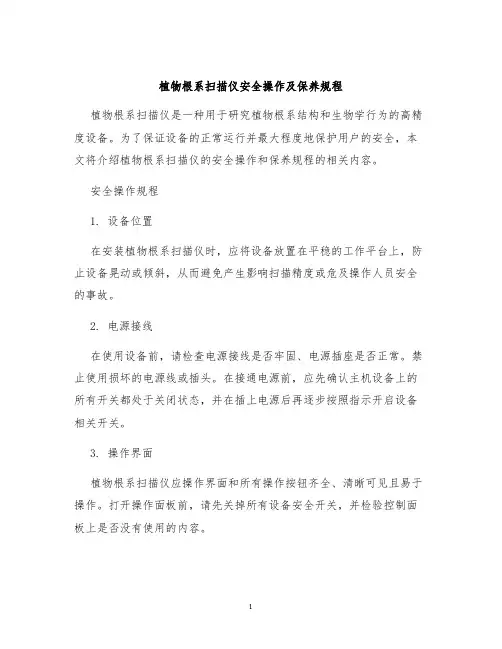

植物根系扫描仪安全操作及保养规程植物根系扫描仪是一种用于研究植物根系结构和生物学行为的高精度设备。

为了保证设备的正常运行并最大程度地保护用户的安全，本文将介绍植物根系扫描仪的安全操作和保养规程的相关内容。

安全操作规程1. 设备位置在安装植物根系扫描仪时，应将设备放置在平稳的工作平台上，防止设备晃动或倾斜，从而避免产生影响扫描精度或危及操作人员安全的事故。

2. 电源接线在使用设备前，请检查电源接线是否牢固、电源插座是否正常。

禁止使用损坏的电源线或插头。

在接通电源前，应先确认主机设备上的所有开关都处于关闭状态，并在插上电源后再逐步按照指示开启设备相关开关。

3. 操作界面植物根系扫描仪应操作界面和所有操作按钮齐全、清晰可见且易于操作。

打开操作面板前，请先关掉所有设备安全开关，并检验控制面板上是否没有使用的内容。

4. 设备转动部件设备内部存在有转动的部件，因此在打开设备前，应该保证内部的机械部件都静止。

在设备工作过程中，禁止用手接触转动部件，以防意外伤害。

5. 设备故障处理在设备出现操作或故障时，应及时采取相应的措施，确认故障原因并关闭设备相关开关，同时及时联系服务厂商或售后服务进行修理和排除故障。

设备保养规程1. 设备清洁植物根系扫描仪在工作时，常常会受到环境影响，累积一定量的灰尘或污垢，影响设备的扫描精度。

因此，每次设备使用后，应使用专用清洗剂和清洁布清洁设备，特别是转轮和摄像头的部分应认真清理。

2. 设备检修植物根系扫描仪是一种高精度设备，需要定期进行检修和保养，以保证设备的正常工作和寿命。

每年至少进行一次设备机械部件检查和润滑，及时更换实验设备所需的零部件。

3. 设备维护在设备使用过程中，应注意避免设备受到冲击或振动，防止机械部件损坏。

同时，防止设备受到高温和过潮的环境影响，保持设备通风和干燥，以延长设备的使用寿命。

总结植物根系扫描仪是一种高精度的设备，需要配备相关的安全操作和保养规程。

在使用设备前，需要对设备进行彻底检查并确保设备放置的稳定。

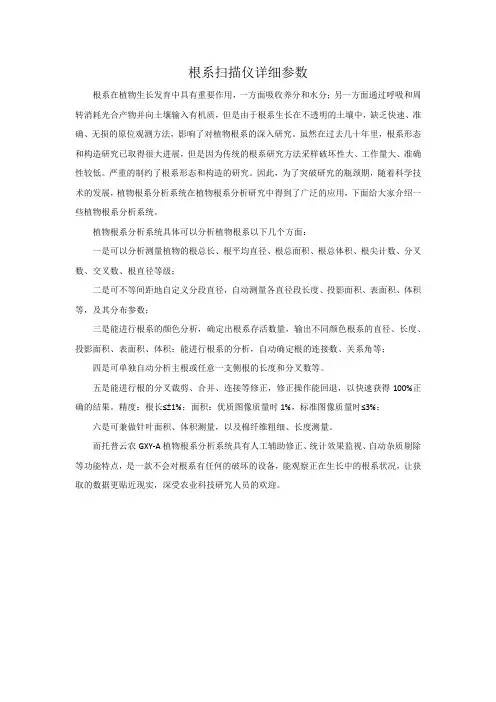

根系扫描仪详细参数
根系在植物生长发育中具有重要作用，一方面吸收养分和水分；另一方面通过呼吸和周转消耗光合产物并向土壤输入有机质，但是由于根系生长在不透明的土壤中，缺乏快速、准确、无损的原位观测方法，影响了对植物根系的深入研究。

虽然在过去几十年里，根系形态和构造研究已取得很大进展，但是因为传统的根系研究方法采样破坏性大、工作量大、准确性较低。

严重的制约了根系形态和构造的研究。

因此，为了突破研究的瓶颈期，随着科学技术的发展，植物根系分析系统在植物根系分析研究中得到了广泛的应用，下面给大家介绍一些植物根系分析系统。

植物根系分析系统具体可以分析植物根系以下几个方面：
一是可以分析测量植物的根总长、根平均直径、根总面积、根总体积、根尖计数、分叉数、交叉数、根直径等级；
二是可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数；
三是能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积；能进行根系的分析，自动确定根的连接数、关系角等；
四是可单独自动分析主根或任意一支侧根的长度和分叉数等。

五是能进行根的分叉裁剪、合并、连接等修正，修正操作能回退，以快速获得100%正确的结果。

精度：根长≤±1%；面积：优质图像质量时1%，标准图像质量时≤3%；
六是可兼做针叶面积、体积测量，以及棉纤维粗细、长度测量。

而托普云农GXY-A植物根系分析系统具有人工辅助修正、统计效果监视、自动杂质剔除等功能特点，是一款不会对根系有任何的破坏的设备，能观察正在生长中的根系状况，让获取的数据更贴近现实，深受农业科技研究人员的欢迎。

ECA-GX02植物根系生长监测系统植物根系生长监测系统使用说明书仪器的安装使用在作物播种以前用户需要提前把厂家提供的有机玻璃管埋入需要测量的位置1、仪器组成SD卡主机扫描仪充电器延伸杆1-1、首先取出扫描仪把SD卡插入到相对应的位置；1-2、把扫描仪出线口的航空插头与主机的航空插头连接；1-3、把延伸杆拿出，用连接螺丝连起来，然后与扫描仪接口连接（出厂共提供200CM的延伸杆，每50CM为一段，分别可以测量50CM\100CM\150CM\200CM，用户需要测量那个阶段的就连接相对应数量的杆。

）然后把延伸杆与扫描仪连接，方便往地下送扫描仪用；1-4、打开主机右侧面的电源，这时直接进入到测量的界面：10/10 11:20:40SCAN TIMES0011-5、打开主机后如果时间日期都是当前实时的话可以直接测量，如时间和当前时间有出入的话，我们需要按面膜上的取消键进入到设置时间页面，在按上键来调整；1-6、调整完成后进入到测量界面后先不用着急把扫描仪放入到地下测量，我们需要先手拿扫描仪看着扫描仪上的扫描条，然后按下主机的测量键，看看扫描条是否会亮着白色的灯，然后是的话可以直接放入到地下测量，如果没有亮的话请关闭主机然后重新开启。

放入地下如下：1.-7、全部都准备好后把扫描仪放入到以前准备好的有机玻璃管中，手拉上延杆直接放置到所要测量的位置，然后按确认键等待，这个时候扫描仪启动并转动，当扫描仪扫描完成后主机的显示样品号上会在原来数字的基础上加1，这个时候说明已经测量完成一组，可以直接进行下一组的测量。

1-8、测量全部完成以后拔出SD卡用读卡器直接可以从电脑上读取图片，并用软件可以直接分析。

软件操作说明1、打开益康农软件SD卡会看到两个文件；2、看到这两个文件后先双击安装益康农根系setup(1)；直接点击下一步；选择“我同意该许可协议的条款”后下一步会亮，然后点击下一步；输入贵单位的名称后点击下一步或无其他操作直接点击下一步；点击更改可以把软件安装到您需要的盘符里或无操作直接默认安装C盘，点击下一步；直接点击下一步；直接点击下一步；点击完成，这个时候表示益康农根系分析软件已经安装完毕；3、在桌面上找到益康农根系软件所对应的图标，然后双击这个时候出现上图的对话框，出现的机器码由益康农公司密匙设定来完成，直接点击确定这时候表示益康农公司提供的机器码已经复制。

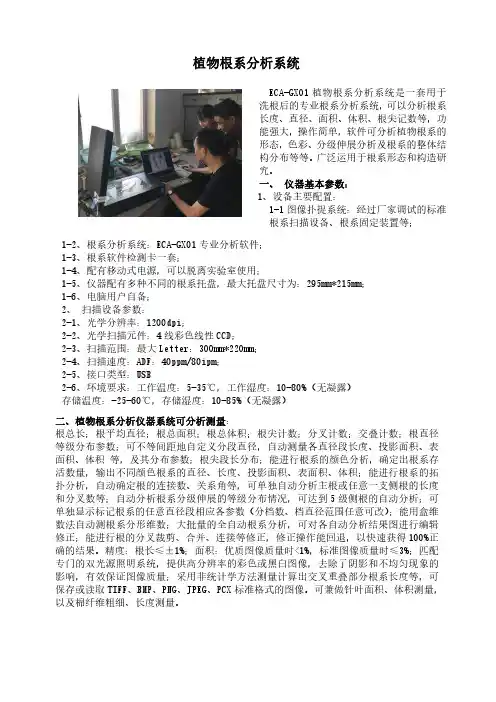

植物根系分析系统ECA-GX01植物根系分析系统是一套用于洗根后的专业根系分析系统，可以分析根系长度、直径、面积、体积、根尖记数等，功能强大，操作简单，软件可分析植物根系的形态，色彩、分级伸展分析及根系的整体结构分布等等。

广泛运用于根系形态和构造研究。

一、仪器基本参数：1、设备主要配置：1-1图像扑捉系统：经过厂家调试的标准根系扫描设备、根系固定装置等；1-2、根系分析系统：ECA-GX01专业分析软件；1-3、根系软件检测卡一套；1-4、配有移动式电源，可以脱离实验室使用；1-5、仪器配有多种不同的根系托盘，最大托盘尺寸为：295mm*215mm；1-6、电脑用户自备；2、扫描设备参数：2-1、光学分辨率：1200dpi；2-2、光学扫描元件：4线彩色线性CCD；2-3、扫描范围：最大Letter：300mm*220mm；2-4、扫描速度：ADF：40ppm/80ipm；2-5、接口类型：USB2-6、环境要求：工作温度：5-35℃，工作湿度：10-80%（无凝露）存储温度：-25-60℃，存储湿度：10-85%（无凝露）二、植物根系分析仪器系统可分析测量：根总长；根平均直径；根总面积；根总体积；根尖计数；分叉计数；交叠计数；根直径等级分布参数；可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数；根尖段长分布；能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积；能进行根系的拓扑分析，自动确定根的连接数、关系角等，可单独自动分析主根或任意一支侧根的长度和分叉数等；自动分析根系分级伸展的等级分布情况，可达到5级侧根的自动分析；可单独显示标记根系的任意直径段相应各参数（分档数、档直径范围任意可改）；能用盒维数法自动测根系分形维数；大批量的全自动根系分析，可对各自动分析结果图进行编辑修正；能进行根的分叉裁剪、合并、连接等修正，修正操作能回退，以快速获得100%正确的结果。

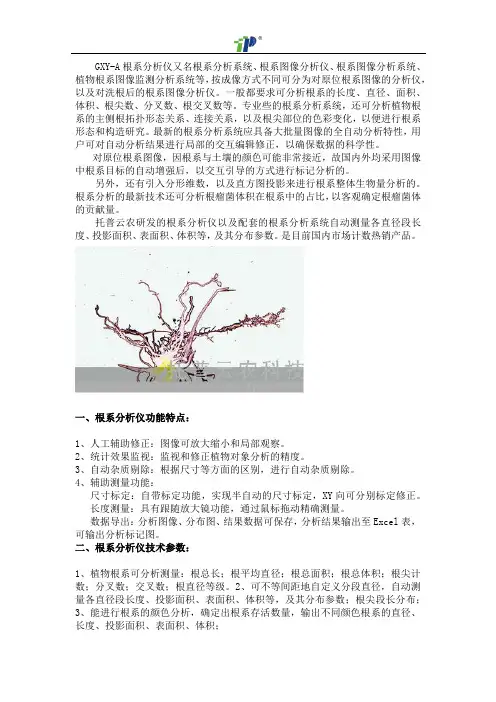

GXY-A根系分析仪又名根系分析系统、根系图像分析仪、根系图像分析系统、植物根系图像监测分析系统等，按成像方式不同可分为对原位根系图像的分析仪，以及对洗根后的根系图像分析仪。

一般都要求可分析根系的长度、直径、面积、体积、根尖数、分叉数、根交叉数等。

专业些的根系分析系统，还可分析植物根系的主侧根拓扑形态关系、连接关系，以及根尖部位的色彩变化，以便进行根系形态和构造研究。

最新的根系分析系统应具备大批量图像的全自动分析特性，用户可对自动分析结果进行局部的交互编辑修正，以确保数据的科学性。

对原位根系图像，因根系与土壤的颜色可能非常接近，故国内外均采用图像中根系目标的自动增强后，以交互引导的方式进行标记分析的。

另外，还有引入分形维数，以及直方图投影来进行根系整体生物量分析的。

根系分析的最新技术还可分析根瘤菌体积在根系中的占比，以客观确定根瘤菌体的贡献量。

托普云农研发的根系分析仪以及配套的根系分析系统自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数。

是目前国内市场计数热销产品。

一、根系分析仪功能特点：1、人工辅助修正：图像可放大缩小和局部观察。

2、统计效果监视：监视和修正植物对象分析的精度。

3、自动杂质剔除：根据尺寸等方面的区别，进行自动杂质剔除。

4、辅助测量功能：尺寸标定：自带标定功能，实现半自动的尺寸标定，XY向可分别标定修正。

长度测量：具有跟随放大镜功能，通过鼠标拖动精确测量。

数据导出：分析图像、分布图、结果数据可保存，分析结果输出至Excel表，可输出分析标记图。

二、根系分析仪技术参数：1、植物根系可分析测量：根总长；根平均直径；根总面积；根总体积；根尖计数；分叉数；交叉数；根直径等级。

2、可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数；根尖段长分布；3、能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积；4、能进行根系的分析，自动确定根的连接数、关系角等，可单独自动分析主根或任意一支侧根的长度和分叉数等；5、可单独显示标记根系的任意直径段相应各参数（分档数、档直径范围任意可改）；6、能进行根的分叉裁剪、合并、连接等修正，修正操作能回退，以快速获得100%正确的结果。

投稿邮箱：sjzxyx88@世界最新医学信息文摘 2018年第18卷第31期1190 引言肝硬化是一种比较常见的临床慢性疾病，常易合并众多相关疾病的发生，也是引发原发性肝癌的主要因素之一，因此，及时发现机体内部是否合并兼有肝内小病灶，是十分重要的，其可以及早进行对应处理，以便预防疾病的恶化，能大大改善临床预后，提高患者的生活质量[1]。

一般而言，在临床诊断中常应用超声诊断进行检查，但是由于常规超声对机体深处的小病变的分辨率不甚理想，所以对诊断肝硬化合并肝内小病灶的性质判定总是具有一定的局限性；随着医疗技术的不断发展，超声造影技术已经得到最大发展，能进一步研究肝脏内部的局灶性病变，大大增加了诊断率[2]，本文主要研究超声造影在肝硬化合并肝内小病灶的诊断价值，选取了部分肝硬化合并肝内小病灶的疑似患者作为研究对象，意在为临床诊断提供可靠的理论支撑，现报告如下所示。

1 资料和方法1.1 一般资料随机选取我院收治的疑似肝硬化合并肝内小病灶患者90例，收治时间在2014年9月至2016年1月，以此作为研究对象。

其中男性46例，女性44例，年龄37~57岁， 平均（47.91±5.12）岁；所有患者均符合本院伦理学要求，患者和家属均明白本次实验的目的和方法，自愿加入到研究中；在临床表现中入选患者的临床症状高度符合肝细胞癌的表现特征，都没有经过常规超声检查或超声造影检查。

经过病理学检查后发现，疑似的90例肝硬化合并肝内小病灶患者中，确诊肝硬化合并肝内小病灶患者84例。

1.2 方法所有患者均先实施常规超声检查后，再实施超声造影检查。

患者使用彩色多普勒超声诊断仪器进行检查，且有低机械指数的反向脉冲谐波成像模式，并将探头频率设置在2~5MHz，使用意大利Bracco 的超声造影剂，并用生理盐 水（5mL）配制六氟化硫微泡悬乳液（5mg/mL），在造影剂经过肘部浅静脉进行弹丸式注入2.4mL，注入后用5mL 的生理盐水进行冲管；对病灶区域使用超声探查，明确图像变化和血供变化情况，对周围组织关系得以明显，若需要仔细观察病灶，并将探头固定，再开启动脉冲反向谐波成像模式，以此研究内部造影剂的增强变化情况，一直到造影剂在病灶内部完全消失为止，并不间断研究造影剂的灌注情况和回声的变化强度，将检查结果给予经验丰富的超声医师予以探讨，尽量减少人为误诊率[3]。

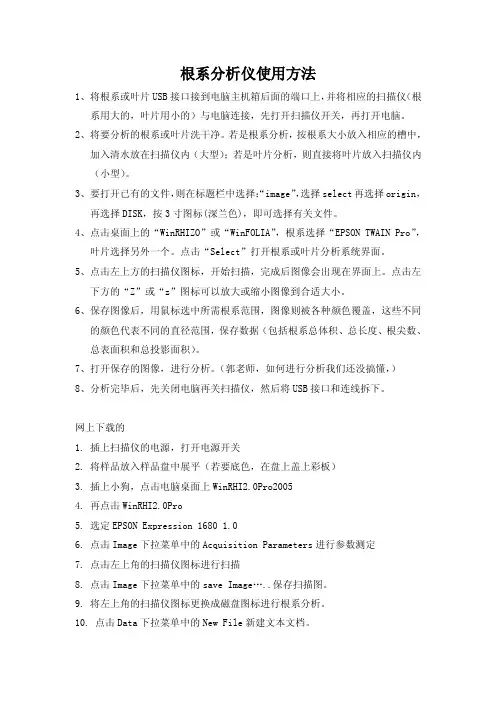

根系分析仪使用方法1、将根系或叶片USB接口接到电脑主机箱后面的端口上，并将相应的扫描仪（根系用大的，叶片用小的）与电脑连接，先打开扫描仪开关，再打开电脑。

2、将要分析的根系或叶片洗干净。

若是根系分析，按根系大小放入相应的槽中，加入清水放在扫描仪内（大型）；若是叶片分析，则直接将叶片放入扫描仪内（小型）。

3、要打开已有的文件，则在标题栏中选择：“image”，选择select再选择origin，再选择DISK，按3寸图标(深兰色)，即可选择有关文件。

4、点击桌面上的“WinRHIZO”或“WinFOLIA”，根系选择“EPSON TWAIN Pro”，叶片选择另外一个。

点击“Select”打开根系或叶片分析系统界面。

5、点击左上方的扫描仪图标，开始扫描，完成后图像会出现在界面上。

点击左下方的“Z”或“z”图标可以放大或缩小图像到合适大小。

6、保存图像后，用鼠标选中所需根系范围，图像则被各种颜色覆盖，这些不同的颜色代表不同的直径范围，保存数据（包括根系总体积、总长度、根尖数、总表面积和总投影面积）。

7、打开保存的图像，进行分析。

（郭老师，如何进行分析我们还没搞懂，）8、分析完毕后，先关闭电脑再关扫描仪，然后将USB接口和连线拆下。

网上下载的1. 插上扫描仪的电源，打开电源开关2. 将样品放入样品盘中展平（若要底色，在盘上盖上彩板）3. 插上小狗，点击电脑桌面上WinRHI2.0Pro20054. 再点击WinRHI2.0Pro5. 选定EPSON Expression 1680 1.06. 点击Image下拉菜单中的Acquisition Parameters进行参数测定7. 点击左上角的扫描仪图标进行扫描8. 点击Image下拉菜单中的save Image…..保存扫描图。

9. 将左上角的扫描仪图标更换成磁盘图标进行根系分析。

10. 点击Data下拉菜单中的New File新建文本文档。

11. 点击Analysis下拉菜单中的Restart Analysis进行根系分析。

植物根系分析仪用途是一套用于洗根后的专业仪器，可以分析根系长度、直径、面积、体积、根尖记数等，功能强大，操作简单，软件可分析植物根系的形态，色彩、分级伸展分析及根系的整体结构分布等等。

广泛运用于根系形态和构造研究。

植物根系分析仪技术参数1、植物根系可分析测量：根总长、根平均直径、根总面积、根总体积、根尖计数、分叉计数、交叠计数、根直径等级分布参数、根尖段长分布。

2、可不等间距地自定义分段直径，自动测量各直径段长度、投影面积、表面积、体积等，及其分布参数。

3、能进行根系的颜色分析，确定出根系存活数量，输出不同颜色根系的直径、长度、投影面积、表面积、体积。

4、能进行根系的拓扑分析，自动确定根的连接数、关系角等，还能单独地自动分析主根或任意一支侧根的长度和分叉数等，可单独显示标记根系的任意直径段相应各参数（分档数、档直径范围任意可改，可不等间距地自定义），并能进行根的分叉裁剪、合并、连接等修正，修正操作能回退，以快速获得正确的结果。

精度：根长≤±1%；面积：优质图像质量时<1%，标准图像质量时≤3%；精度根长≤±1%、面积在优质图像质量时<1%、标准图像时≤3%。

分析图像、分布图、结果数据可保存，分析结果输出至Excel表，可输出分析标记图。

5、拓扑分析可以将每段根的拓扑连接，以及对应参数分析出来（根尖数、长度、投影面积、表面积、体积），包括上级根对应有下级根的连接数。

可将各分析结果导出EXCEL表。

6、可兼做针叶面积、体积测量，以及棉纤维粗细、长度测量植物根系分析仪功能特点1、人工辅助修正：图像可放大缩小和局部观察。

2、统计效果监视：监视和修正植物对象分析的精度。

3、自动杂质剔除：根据尺寸等方面的区别，进行自动杂质剔除。

辅助测量功能：尺寸标定：自带标定功能，实现半自动的尺寸标定，XY向可分别标定修正。

长度测量：具有跟随放大镜功能，通过鼠标拖动精确测量。

数据导出：分析图像、分布图、结果数据可保存，分析结果输出至Excel表，可输出分析标记图。

根系扫描仪的原理
根系扫描仪是一种用于非破坏性根系检测的设备，它可以帮助研究人员了解植物根系的结构和功能。

根系扫描仪的原理基于光学成像技术。

它使用激光或LED光
源照射植物根系，并利用相机或扫描仪来捕获反射或透射的光信号。

通过处理这些光信号，根系扫描仪可以生成一系列根系图像。

根系扫描仪通常使用两种成像技术：激光扫描和X射线成像。

激光扫描使用激光束扫描整个根系，并记录激光束的反射或透射情况。

这种技术可以提供根系的整体形态和分支结构信息。

X射线成像使用X射线穿透根系，通过记录透射X射线的强
度和方向来生成图像。

这种技术可以提供根系的内部结构和密度分布等信息。

根系扫描仪还可以结合其他技术，如三维重建、计算机视觉和图像处理等，对根系进行进一步的分析和虚拟重建。

总之，根系扫描仪通过光学成像技术，可以非破坏性地获取根系的形态和结构信息，为植物根系研究提供了有力工具。

根系分析仪使用说明俗话说：“树大根深”“根深叶茂”，植物的根系是植物从土壤中吸收水分和养分的必要器官，根系对固定植株、吸收作物生长发育需要的水分、无机营养和少量的有机营养，合成生长调节物质的有重要作用。

因此在植物生理研究中，对植物根系的研究是非常重要的。

不过因为传统的根系研究方法采样破坏性大、工作量大、准确性较低，严重的制约了根系形态和构造的研究。

所以为了突破研究的瓶颈期，随着科学技术的发展，根系分析仪在植物根系分析研究中得到了广泛的应用。

根系分析仪是一款测量和分析根系相关参数的专业仪器，托普云农GXY-A型根系分析仪具有人工辅助修正、统计效果监视、自动杂质剔除等功能特点，是一款不会对根系有任何的破坏的设备，能观察正在生长中的根系状况，让获取的数据更贴近现实，深受农业科技研究人员的欢迎。

那么，GXY-A根系分析仪该如何正确使用呢？以下是根系分析仪的使用介绍。

1、打开根系扫描仪开关，摘除扫描仪的黑色盖板；2、打开根系扫描仪2把前后锁，放入配套标尺，放入样本根系（标尺箭头向外并贴近扫描仪边缘，摆放不正确会导致扫描失败）；3、在扫描软件中选择正片扫描，并选择相应的扫描像素；4、将加密狗插入到电脑中，打开软件；5、在设置—标定中输入扫描图的对应像素，即可自动换算为实际长度；如果图片中有杂质，可选择杂质剔除；如果图片中根系和背景颜色较为接近，可选择二值化功能增强对比度；如果不需要对根系进行全根分析，可选择目标区功能来选择任意指定的目标区；除此之外，进行一键分析，合并分叉，毛刺去除，删除链接，拓扑分析，修改图片名称、样品名称，导出数据、保存图片，追加数据，还原图片等一系列的操作；6、垫高块用法：扫描仪盖子打开，将两个小垫高块分别放入扫描仪盖子链接处的两侧，将根盘和根放入扫描仪，注水后将根分散开，将大垫高块放入扫描仪的另一侧，盖上盖子进行扫描。

以上就是根系分析仪的正确使用方法，根系分析仪其重要的目的就是通过分析研究植物的根系形态，从而及时察觉植物根系的发育情况，了解植物的健康情况，从而通过改善根系生长环境，来促进植物的健康成长。
