移动测量技术-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII移动测量技术一、移动测量“移动道路测量”是当今测绘界最为前沿的科技之一,代表着未来道路电子地图测制领域的发展主流。
它是在机动车上装配GPS(全球定位系统)、CCD(视频系统)、INS(惯性导航系统)或航位推算系统等先进的传感器和设备,在车辆的高速行进之中,快速采集道路及道路两旁地物的空间位置数据和属性数据,如:道路中心线或边线位置坐标、目标地物的位置坐标、路(车道)宽、桥(隧道)高、交通标志、坡度、道路设施等。
数据同步存储在车载计算机系统中,经事后编辑处理,形成内容丰富的道路空间信息数据库。
其工作原理如图1所示:二、移动测量系统及其功能(1)移动测量系统(MOBILE MAPPING SYSTEM,MMS),是当今测绘界最为前沿的科技之一,代表着未来道路电子地图测制领域的发展主流。
它是在机动车上装配GPS(全球定位系统)、CCD(视频系统)、INS(惯性导航系统)或航位推算系统等先进的传感器和设备,在车辆的高速行进之中,快速采集道路及道路两旁地物的空间位置数据和属性数据,如:道路中心线或边线位置坐标、目标地物的位置坐标、路(车道)宽、桥(隧道)高、交通标志、道路设施等。
数据同步存储在车载计算机系统中,经事后编辑处理,形成各种有用的专题数据成果,如导航电子地图等等。
另外,MMS本身所具备的汽车导航等功能还可以用于道路状况、道路设施、电力设施等的实时监控,以迅速发现变化,实现对原图的及时修测。
(2)MMS系统的主要功能Ⅰ、位置与角度测量通过GPS/CCD/INS的集成,既可从CCD立体影像对中提取目标点精确的绝对位置坐标,又可进行目标点间相对位置关系的解算。
这一功能可完成的测量任务有:道路中心线和边线坐标的测量;电线杆、交通标志、报警点、下水道出口等点状地物的坐标量测;房屋角点、街道边界、铺装路面的测量;道路宽度、桥梁涵洞宽度高度的测量等等。
实景报价一、报价明细二、实景展示1、实景影像采集采用移动道路测量系统完成规定范围内的城市实景影像数据(含激光点云、360°连续全景影像)的采集。
设备展示:激光点云:激光点云移动测量系统中使用的激光扫描系统,在高频率的激光扫描下,采集的点云数据具有高密度的特点,从激光点云数据就可清晰的分辩道路斑马线、道路行车导向线、标示、标牌等信息数据,对基于点云数据的城市部件提取具有非常明显的数据优势。
采用移动式激光测量技术,这是一种非人工接触式的测量方式,完全可以避免测量过程中的人工误差,而且所采集的激光点云是全覆盖的方式,只要有激光点的地方都能做到精确测量,可以满足细节性的道路信息提取需要,对于内业处理的最终成果数据,也可以通过和原始激光点云对比的方式进行检查判定,从而保证整体作业成果质量可控。
实景与点云结合:2、建立影像库轨迹解算、原始数据处理、影像数据拼接、轨迹编辑、影像入库。
(1)轨迹解算:依据高精度的激光点云及全景影像数据对行走路线进行结算(2)原始数据处理:对原始点云进行拼接处理,进行完整的方位、色彩信息获取(3)影像数据拼接:对原始实景数据进行凭借,可获取进行360度三维实景生成(4)轨迹编辑:对拍摄行走路线进行编辑(5)影像入库:生成实景点云数据并保存至实景三维发平台3、热区/热点(1)点击热区\热点可以添加文字说明(2)点击热区\热点可以添加打开视频链接(3)点击热区\热点放大显示(4)热点可导入模型4、实景三维发布平台平台提供实景影像数据的管理软件,能实现对海量影像数据的浏览、查询、(部件)标注、测量;实景影像数据的管理软件还应根据相关规范和标准提供开放接口,方便与应用系统的集成。
浏览:标注:测量:影像与二维地图的结合:。

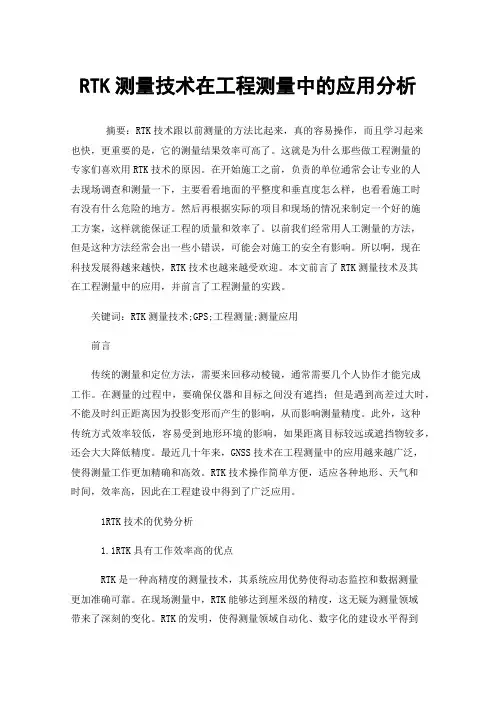

RTK测量技术在工程测量中的应用分析摘要:RTK技术跟以前测量的方法比起来,真的容易操作,而且学习起来也快,更重要的是,它的测量结果效率可高了。
这就是为什么那些做工程测量的专家们喜欢用RTK技术的原因。
在开始施工之前,负责的单位通常会让专业的人去现场调查和测量一下,主要看看地面的平整度和垂直度怎么样,也看看施工时有没有什么危险的地方。
然后再根据实际的项目和现场的情况来制定一个好的施工方案,这样就能保证工程的质量和效率了。
以前我们经常用人工测量的方法,但是这种方法经常会出一些小错误,可能会对施工的安全有影响。
所以啊,现在科技发展得越来越快,RTK技术也越来越受欢迎。
本文前言了RTK测量技术及其在工程测量中的应用,并前言了工程测量的实践。
关键词:RTK测量技术;GPS;工程测量;测量应用前言传统的测量和定位方法,需要来回移动棱镜,通常需要几个人协作才能完成工作。
在测量的过程中,要确保仪器和目标之间没有遮挡;但是遇到高差过大时,不能及时纠正距离因为投影变形而产生的影响,从而影响测量精度。
此外,这种传统方式效率较低,容易受到地形环境的影响,如果距离目标较远或遮挡物较多,还会大大降低精度。
最近几十年来,GNSS技术在工程测量中的应用越来越广泛,使得测量工作更加精确和高效。
RTK技术操作简单方便,适应各种地形、天气和时间,效率高,因此在工程建设中得到了广泛应用。
1RTK技术的优势分析1.1RTK具有工作效率高的优点RTK是一种高精度的测量技术,其系统应用优势使得动态监控和数据测量更加准确可靠。
在现场测量中,RTK能够达到厘米级的精度,这无疑为测量领域带来了深刻的变化。
RTK的发明,使得测量领域自动化、数字化的建设水平得到了极大的提高。
RTK的工作效率极高,能够在勘测工作中大大提高工作效率。
对于一般地形应用,RTK能够安装台站,在相关测量区域内完成测绘工作,并且能够高效准确地完成测绘过程。
RTK的应用,无疑为测绘工作带来了极大的便利和效益。

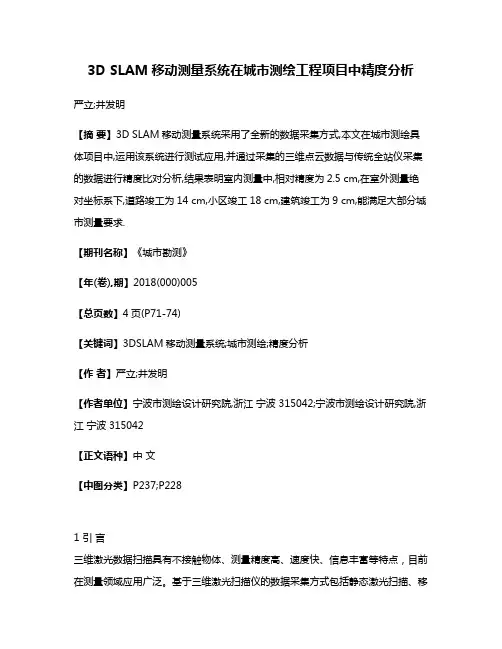

3D SLAM移动测量系统在城市测绘工程项目中精度分析严立;井发明【摘要】3D SLAM移动测量系统采用了全新的数据采集方式,本文在城市测绘具体项目中,运用该系统进行测试应用,并通过采集的三维点云数据与传统全站仪采集的数据进行精度比对分析,结果表明室内测量中,相对精度为2.5 cm,在室外测量绝对坐标系下,道路竣工为14 cm,小区竣工18 cm,建筑竣工为9 cm,能满足大部分城市测量要求.【期刊名称】《城市勘测》【年(卷),期】2018(000)005【总页数】4页(P71-74)【关键词】3DSLAM移动测量系统;城市测绘;精度分析【作者】严立;井发明【作者单位】宁波市测绘设计研究院,浙江宁波 315042;宁波市测绘设计研究院,浙江宁波 315042【正文语种】中文【中图分类】P237;P2281 引言三维激光数据扫描具有不接触物体、测量精度高、速度快、信息丰富等特点,目前在测量领域应用广泛。
基于三维激光扫描仪的数据采集方式包括静态激光扫描、移动车载扫描、推车扫描、机载激光扫描等,静态扫描需要大量搬站,扫描效率低,容易造成地物遗漏,不适合城市测量中较大范围的扫描;推车扫描适用于路面较平整的室内外,无法在复杂的城市测量环境中应用;移动车载扫描适用在道路开阔平整的街道等,且无法进行室内扫描;机载激光扫描需要无人机作为载体,且只能扫描顶部和部分侧面数据,其也无法满足城市测量应用要求。
3D SLAM移动测量系统在传统移动式三维激光测量基础上,进一步改善数据采集方式,采用背包式激光扫描,提高数据采集的便携性和适用性。
目前基于3D SLAM的移动测量系统主要分为集成GPS和非集成GPS。
后者采集的数据无法直接获取绝对坐标系坐标,需布设大量同名控制点进行纠正,而3D SLAM和GPS 结合的移动测量系统可实时获取WGS84坐标系下三维激光点云数据。
本文在城市测绘具体项目中(室内测量、道路竣工、小区竣工、普通建筑竣工),引入该系统数据测量方式,将采集的三维点云数据与传统方式采集的数据进行精度验证分析,证明基于3D SLAM移动测量系统在城市测绘中的适用性。

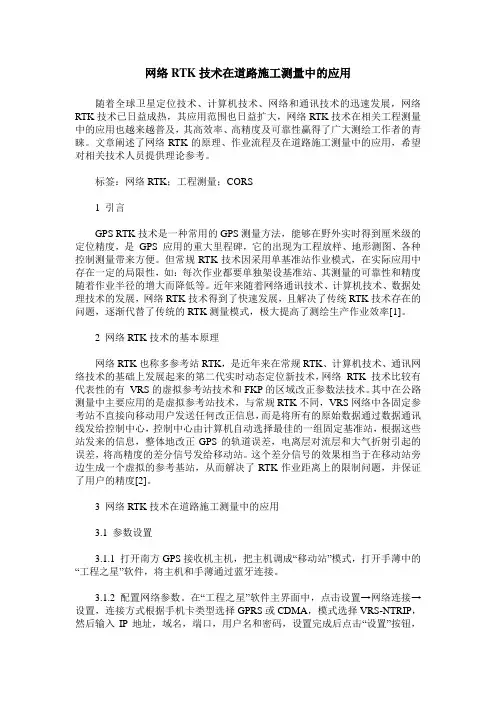

网络RTK技术在道路施工测量中的应用随着全球卫星定位技术、计算机技术、网络和通讯技术的迅速发展,网络RTK技术已日益成热,其应用范围也日益扩大,网络RTK技术在相关工程测量中的应用也越来越普及,其高效率、高精度及可靠性赢得了广大测绘工作者的青睐。
文章阐述了网络RTK的原理、作业流程及在道路施工测量中的应用,希望对相关技术人员提供理论参考。
标签:网络RTK;工程测量;CORS1 引言GPS RTK技术是一种常用的GPS测量方法,能够在野外实时得到厘米级的定位精度,是GPS 应用的重大里程碑,它的出现为工程放样、地形测图、各种控制测量带来方便。
但常规RTK技术因采用单基准站作业模式,在实际应用中存在一定的局限性,如:每次作业都要单独架设基准站、其测量的可靠性和精度随着作业半径的增大而降低等。
近年来随着网络通讯技术、计算机技术、数据处理技术的发展,网络RTK技术得到了快速发展,且解决了传统RTK技术存在的问题,逐渐代替了传统的RTK测量模式,极大提高了测绘生产作业效率[1]。
2 网络RTK技术的基本原理网络RTK也称多参考站RTK,是近年来在常规RTK、计算机技术、通讯网络技术的基础上发展起来的第二代实时动态定位新技术,网络RTK 技术比较有代表性的有VRS的虚拟参考站技术和FKP的区域改正参数法技术。
其中在公路测量中主要应用的是虚拟参考站技术,与常规RTK不同,VRS网络中各固定参考站不直接向移动用户发送任何改正信息,而是将所有的原始数据通过数据通讯线发给控制中心,控制中心由计算机自动选择最佳的一组固定基准站,根据这些站发来的信息,整体地改正GPS的轨道误差,电离层对流层和大气折射引起的误差,将高精度的差分信号发给移动站。
这个差分信号的效果相当于在移动站旁边生成一个虚拟的参考基站,从而解决了RTK作业距离上的限制问题,并保证了用户的精度[2]。
3 网络RTK技术在道路施工测量中的应用3.1 参数设置3.1.1 打开南方GPS接收机主机,把主机调成“移动站”模式,打开手薄中的“工程之星”软件,将主机和手薄通过蓝牙连接。

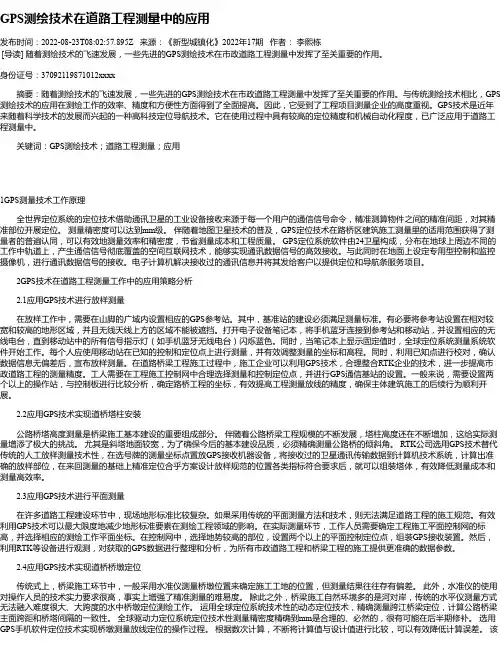

GPS测绘技术在道路工程测量中的应用发布时间:2022-08-23T08:02:57.895Z 来源:《新型城镇化》2022年17期作者:李熙栋[导读] 随着测绘技术的飞速发展,一些先进的GPS测绘技术在市政道路工程测量中发挥了至关重要的作用。
身份证号:37092119871012xxxx摘要:随着测绘技术的飞速发展,一些先进的GPS测绘技术在市政道路工程测量中发挥了至关重要的作用。
与传统测绘技术相比,GPS 测绘技术的应用在测绘工作的效率、精度和方便性方面得到了全面提高。
因此,它受到了工程项目测量企业的高度重视。
GPS技术是近年来随着科学技术的发展而兴起的一种高科技定位导航技术。
它在使用过程中具有较高的定位精度和机械自动化程度,已广泛应用于道路工程测量中。
关键词:GPS测绘技术;道路工程测量;应用1GPS测量技术工作原理全世界定位系统的定位技术借助通讯卫星的工业设备接收来源于每一个用户的通信信号命令,精准测算物件之间的精准间距,对其精准部位开展定位。
测量精密度可以达到mm级。
伴随着地图卫星技术的普及,GPS定位技术在路桥区建筑施工测量里的适用范围获得了测量者的普遍认同,可以有效地测量效率和精密度,节省测量成本和工程质量。
GPS定位系统软件由24卫星构成,分布在地球上周边不同的工作中轨道上,产生通信信号彻底覆盖的空间互联网技术,能够实现通讯数据信号的高效接收。
与此同时在地面上设定专用型控制和监控摄像机,进行通讯数据信号的接收。
电子计算机解决接收过的通讯信息并将其发给客户以提供定位和导航条服务项目。
2GPS技术在道路工程测量工作中的应用策略分析2.1应用GPS技术进行放样测量在放样工作中,需要在山脚的广域内设置相应的GPS参考站。
其中,基准站的建设必须满足测量标准。
有必要将参考站设置在相对较宽和较高的地形区域,并且无线天线上方的区域不能被遮挡。
打开电子设备笔记本,将手机蓝牙连接到参考站和移动站,并设置相应的无线电台,直到移动站中的所有信号指示灯(如手机蓝牙无线电台)闪烁蓝色。

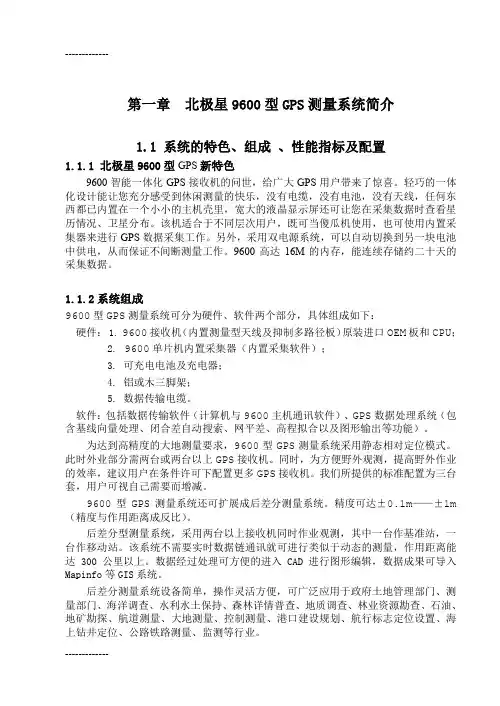

第一章北极星9600型GPS测量系统简介1.1 系统的特色、组成、性能指标及配置1.1.1 北极星9600型GPS新特色9600智能一体化GPS接收机的问世,给广大GPS用户带来了惊喜。
轻巧的一体化设计能让您充分感受到休闲测量的快乐,没有电缆,没有电池,没有天线,任何东西都已内置在一个小小的主机壳里,宽大的液晶显示屏还可让您在采集数据时查看星历情况、卫星分布。
该机适合于不同层次用户,既可当傻瓜机使用,也可使用内置采集器来进行GPS数据采集工作。
另外,采用双电源系统,可以自动切换到另一块电池中供电,从而保证不间断测量工作。
9600高达16M的内存,能连续存储约二十天的采集数据。
1.1.2系统组成9600型GPS测量系统可分为硬件、软件两个部分,具体组成如下:硬件:1.9600接收机(内置测量型天线及抑制多路径板)原装进口OEM板和CPU;2. 9600单片机内置采集器(内置采集软件);3.可充电电池及充电器;4.铝或木三脚架;5.数据传输电缆。
软件:包括数据传输软件(计算机与9600主机通讯软件)、GPS数据处理系统(包含基线向量处理、闭合差自动搜索、网平差、高程拟合以及图形输出等功能)。
为达到高精度的大地测量要求,9600型GPS测量系统采用静态相对定位模式。
此时外业部分需两台或两台以上GPS接收机。
同时,为方便野外观测,提高野外作业的效率,建议用户在条件许可下配置更多GPS接收机。
我们所提供的标准配置为三台套,用户可视自己需要而增减。
9600型GPS测量系统还可扩展成后差分测量系统。
精度可达±0.1m——±1m (精度与作用距离成反比)。
后差分型测量系统,采用两台以上接收机同时作业观测,其中一台作基准站,一台作移动站。
该系统不需要实时数据链通讯就可进行类似于动态的测量,作用距离能达300公里以上。
数据经过处理可方便的进入CAD进行图形编辑,数据成果可导入Mapinfo等GIS系统。

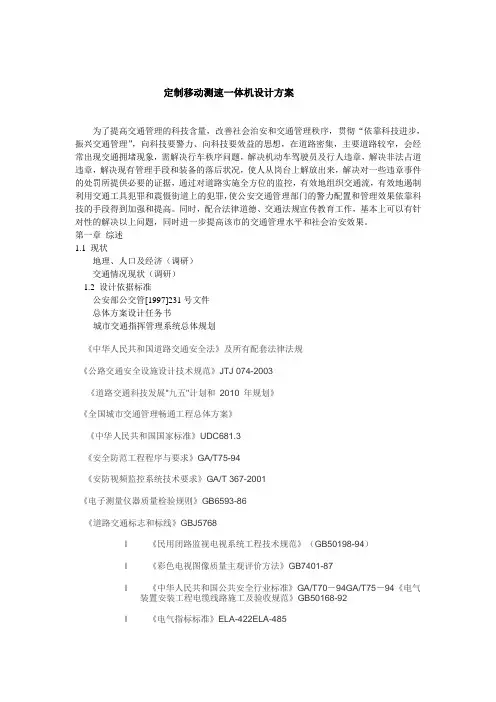

定制移动测速一体机设计方案为了提高交通管理的科技含量,改善社会治安和交通管理秩序,贯彻“依靠科技进步,振兴交通管理”,向科技要警力、向科技要效益的思想,在道路密集,主要道路较窄,会经常出现交通拥堵现象,需解决行车秩序问题,解决机动车驾驶员及行人违章,解决非法占道违章,解决现有管理手段和装备的落后状况,使人从岗台上解放出来,解决对一些违章事件的处罚所提供必要的证据,通过对道路实施全方位的监控,有效地组织交通流,有效地遏制利用交通工具犯罪和震慑街道上的犯罪,使公安交通管理部门的警力配置和管理效果依靠科技的手段得到加强和提高。
同时,配合法律道德、交通法规宣传教育工作,基本上可以有针对性的解决以上问题,同时进一步提高该市的交通管理水平和社会治安效果。
第一章综述1.1 现状地理、人口及经济(调研)交通情况现状(调研)1.2 设计依据标准公安部公交管[1997]231号文件总体方案设计任务书城市交通指挥管理系统总体规划《中华人民共和国道路交通安全法》及所有配套法律法规《公路交通安全设施设计技术规范》JTJ 074-2003《道路交通科技发展"九五"计划和2010 年规划》《全国城市交通管理畅通工程总体方案》《中华人民共和国国家标准》UDC681.3《安全防范工程程序与要求》GA/T75-94《安防视频监控系统技术要求》GA/T 367-2001《电子测量仪器质量检验规则》GB6593-86《道路交通标志和标线》GBJ5768l 《民用闭路监视电视系统工程技术规范》(GB50198-94)l 《彩色电视图像质量主观评价方法》GB7401-87l 《中华人民共和国公共安全行业标准》GA/T70-94GA/T75-94《电气装置安装工程电缆线路施工及验收规范》GB50168-92l 《电气指标标准》ELA-422ELA-485l 《公路照明技术条件》JT/T367-1997l 《建筑电气安装工程质量检验评定标准》GBJ303-88l 《工业企业通信接地设计规范》GBJ79-85l 《民用建筑电气设计规范》JGJ/T16-92l 《安全防范报警设备安全要求和试验方法》GB16796-1997l 《建筑物防雷设计规范》l 《系统接地的型式及安全技术要求》GB14050-1993l 《计算机软件开发规范》GB8566-88l 最新的机动车、驾驶员及违法管理等相关数据库规范l 《闯红灯自动记录系统通用技术条件》GA/T496-2004 l 《公共安全行业标准及公安部对安全防范工程管理要求》1.3 设计原则系统设计应符合公安部公交管[1997]231号文件提出的“中心建设应遵循的基本原则的六项要求”,且应符合国家的有关标准和规范。
GPS_RTK测量方式及其原理GPS_RTK(Real-Time Kinematic)是一种实时动态定位技术,它通过接收卫星信号,同时使用基准站和移动站的数据进行数据处理,从而实现高精度的测量结果。
GPS_RTK在土地测量、建筑施工和导航等领域应用广泛。
1.单站RTK测量:单站RTK测量是指只使用一个移动站,通过与基准站接收的GPS信号进行差分处理,从而得到高精度测量结果。
这种方式适用于需要实时获取位置信息的应用场景,如导航和车辆跟踪等。
单站RTK测量的原理是基于GPS系统的差分定位技术。
移动站接收到的卫星信号与基准站接收到的卫星信号之间存在误差,这些误差包括卫星轨道误差、大气延迟和钟差等。
通过基准站和移动站之间的无线通信,基准站将接收到的卫星信号数据经过差分处理后发送给移动站,移动站利用这些差分数据对自身接收到的卫星信号数据进行修正,进而得到高精度的测量结果。
2.无站RTK测量:无站RTK测量是指利用多个移动站和一个或多个基准站同时进行测量,从而实现相对静态或时变的高精度定位。
无站RTK测量适用于需要精确掌握多个测点的相对位置关系的应用场景,如地形测量和建筑施工。
无站RTK测量的原理是通过多个移动站和一个或多个基准站之间的差分定位技术。
基准站接收到的卫星信号数据经过差分处理后发送给所有的移动站,移动站利用这些差分数据进行位置计算,从而得到相对静态或时变的高精度定位结果。
移动站之间可以通过无线通信交换差分数据,提高整个测量系统的灵活性和可靠性。
3.网络RTK测量:网络RTK测量是指利用一个或多个基准站和一个或多个移动站进行测量,通过互联网连接不同位置的基准站和移动站,实现高精度定位和数据传输。
网络RTK测量适用于需要在大范围内进行测量的应用场景,如道路巡航和城市规划等。
网络RTK测量的原理是基于无线通信和互联网技术,将不同位置的基准站和移动站进行连接。
基准站接收到的卫星信号数据经过差分处理后发送给互联网上的服务器,移动站通过互联网连接到服务器,接收服务器发送的差分数据进行定位计算,从而实现高精度测量。
移动测量技术一、移动测量“移动道路测量”是当今测绘界最为前沿的科技之一,代表着未来道路电子地图测制领域的发展主流。
它是在机动车上装配GPS(全球定位系统)、CCD(视频系统)、INS(惯性导航系统)或航位推算系统等先进的传感器和设备,在车辆的高速行进之中,快速采集道路及道路两旁地物的空间位置数据和属性数据,如:道路中心线或边线位置坐标、目标地物的位置坐标、路(车道)宽、桥(隧道)高、交通标志、坡度、道路设施等。
数据同步存储在车载计算机系统中,经事后编辑处理,形成内容丰富的道路空间信息数据库。
其工作原理如图1所示:二、移动测量系统及其功能(1)移动测量系统(MOBILE MAPPING SYSTEM,MMS),是当今测绘界最为前沿的科技之一,代表着未来道路电子地图测制领域的发展主流。
它是在机动车上装配GPS(全球定位系统)、CCD(视频系统)、INS(惯性导航系统)或航位推算系统等先进的传感器和设备,在车辆的高速行进之中,快速采集道路及道路两旁地物的空间位置数据和属性数据,如:道路中心线或边线位置坐标、目标地物的位置坐标、路(车道)宽、桥(隧道)高、交通标志、道路设施等。
数据同步存储在车载计算机系统中,经事后编辑处理,形成各种有用的专题数据成果,如导航电子地图等等。
另外,MMS本身所具备的汽车导航等功能还可以用于道路状况、道路设施、电力设施等的实时监控,以迅速发现变化,实现对原图的及时修测。
(2)MMS系统的主要功能Ⅰ、位置与角度测量通过GPS/CCD/INS的集成,既可从CCD立体影像对中提取目标点精确的绝对位置坐标,又可进行目标点间相对位置关系的解算。
这一功能可完成的测量任务有:道路中心线和边线坐标的测量;电线杆、交通标志、报警点、下水道出口等点状地物的坐标量测;房屋角点、街道边界、铺装路面的测量;道路宽度、桥梁涵洞宽度高度的测量等等。
同时,还可测量道路坡度、转弯半径等。
如图2所示:Ⅱ、属性记录通过CCD视频系统,连续全过程地记录道路及道路两旁地物属性,形成闭环的属性记录及检验系统,保证了地物属性记录的完整性和品质。
移动测量系统的工作原理移动测量系统就像是一个不知疲倦的探险家,在广阔的世界里穿梭,探寻着各种数据的奥秘。
它的核心部分之一是传感器,传感器像一双双敏锐的眼睛和灵敏的耳朵,时刻捕捉着周围环境的信息。
有像能精准定位的GPS 传感器,它就如同天空中永不迷路的导航星,无论移动测量系统走到哪里,都能准确地知道自己的位置,误差小得像发丝般细微。
激光扫描仪则像一个神奇的画笔,快速地勾勒出周围物体的轮廓,它发射出的激光束像无数条灵动的光线触手,触摸着建筑物、地形等一切目标,然后将这些触摸到的信息转化为详细的数据,是不是像把现实世界的物体变成了一个个数据化的小雕像?惯性测量单元像是系统的平衡大师,它感知着移动测量系统的运动状态,加速、减速、转弯,它都能精准地把握,就像舞者能敏锐地感知自己身体的每一个动作,确保在移动过程中采集的数据不会因为自身的晃动或颠簸而出现偏差。
数据采集过程就像是一场紧张有序的信息大丰收。
当移动测量系统在道路上缓缓前行,它像一辆装满数据收集工具的智能战车。
各类传感器同时开工,GPS 传感器不断地接收卫星信号,那信号像从遥远宇宙发来的神秘电波,为系统定位提供坐标。
激光扫描仪高速旋转,发出的激光像一场密集的光雨,洒落在周围的一切事物上,将所触及的物体表面信息迅速抓取回来。
相机也没闲着,它像一个摄影艺术家,从不同角度拍摄周围的景象,照片像一幅幅生动的画卷,记录下环境的色彩、纹理等视觉信息。
这些采集到的数据像一群叽叽喳喳的小鸟,被快速地传输到存储设备中,存储设备就像一个巨大的鸟笼,将这些数据小鸟们妥善地保管起来,等待后续的处理。
数据处理环节像是一个精密的加工厂。
采集到的原始数据像未经雕琢的璞玉,需要进行加工打磨。
首先要对数据进行清洗,把那些像混入宝藏中的碎石杂质般的错误数据或者无效数据剔除掉。
然后进行整合,就像把零散的拼图碎片拼凑成完整的图案,将不同传感器采集到的数据融合在一起,让它们像配合默契的团队成员,共同构建出一个完整而准确的环境模型。
基于计算器的中文测量计算系统道路之星操作手册2015年11月目录第一章概述 (1)第二章系统安装 (3)第一节电脑端程序 (3)第二节计算器与电脑交换数据 (5)第三节计算器程序 (7)第四节计算器程序基本操作 (10)第五节道路之星简易操作指南 (16)第三章常规计算 (17)第四章水准网记录及平差 (24)第五章控制测量记录与平差 (30)第六章道路测设 (34)第一节项目管理 (35)第二节道路正反算 (40)第三节路基路面控制 (49)第四节边坡计算 (55)第五节构筑物及桥梁计算及检测 (59)第六节隧道超欠挖计算 (66)第七节数据采集及处理 (74)第七章计算器数据输入 (80)道路之星用户手册第一章概述第一章概述一、功能和特点道路之星适用于公路、铁路、城市道路主线、立交匝道、隧道的勘测设计与施工放样工作。
软件分为两个部分:a.电脑端数据处理负责设计输入输出、设计成果的复核、现场采集数据的分析计算以及与计算器进行文件传输;b.计算器端施工现场计算基于Casio fx9750、fx9860、fxCG20计算器设计,负责现场的施工指导和相关数据的采集。
(一)、道路全线测设系统:将道路全线或一个标段所有数据一次性输入,主线、匝道可以存入一个文件,用路线名进行标识,一个项目文件可以包含任意多条路线。
统一计算中边桩平面坐标及高程,进行一致的查询、放样等计算。
1、支持任意多级断链,支持任意道路断面形式。
2、平面。
支持点法或线元法,都可适用于对称或不对称基本形、S或C形、拱(凸)形、复曲线、卵形线、回头曲线等各种线形。
提供的成果主要有:直曲表、线元一览表、逐桩坐标计算表。
3、纵断面。
可以进行纵断面的设计、计算。
竖曲线计算方式可以选择传统或精确算法。
4、超高加宽。
采用按板块进行超高、加宽的计算。
加宽方式有:线性过渡、三次抛物线、四次抛物线过渡;超高过渡方式:线性过渡、三次抛物线过渡。
5、构筑物计算。
rtk测量仪RTK测量仪是一种全球导航卫星系统(GNSS)测量仪器,它采用了实时动态定位技术,能够以高精度和高效率获取地球表面上点的三维坐标。
RTK是Real-Time Kinematic的简称,即实时动态定位。
这种测量仪的应用范围非常广泛,包括土地测量、建筑工程、道路工程、林业测量等等。
本文将详细介绍RTK测量仪的原理、性能和应用领域。
首先,我们来看一下RTK测量仪的工作原理。
RTK测量仪由两个重要组成部分组成,即基准站和移动站。
基准站一般位于已知坐标的固定点上,用来接收卫星信号并进行数据处理。
移动站则是测量人员手持的测量仪器,用来接收基准站发送的修正数据,然后进行测量。
基准站和移动站之间通过无线电波进行数据传输。
测量过程中,基准站会实时计算移动站的位置,并将修正数据发送给移动站,移动站则使用这些修正数据进行相应的测量。
RTK测量仪的精度主要依赖于信号处理和数据传输的质量。
在信号处理方面,RTK测量仪会同时接收多颗卫星的信号,并通过测距、相位差等方法进行测量,从而提高精度。
在数据传输方面,RTK测量仪采用无线电波进行实时的数据传输,确保基准站和移动站之间能够及时传输修正数据,以保证测量的准确性和实时性。
RTK测量仪的应用非常广泛。
首先,它在土地测量中发挥了重要作用。
传统的土地测量需要进行复杂的测量和计算,而RTK测量仪能够以高精度和高效率获取土地上点的坐标,从而大大简化了土地测量的过程。
其次,RTK测量仪在建筑工程中也起到了关键作用。
它可以用来进行建筑物的定位、开挖深度的测量等,从而提高建筑工程的精度和效率。
此外,在道路工程、林业测量等领域中,RTK测量仪也有广泛的应用。
总之,RTK测量仪是一种基于实时动态定位技术的测量仪器。
它通过接收卫星信号,并进行实时计算和数据传输,能够以高精度和高效率获取地球表面上点的坐标。
RTK测量仪的应用范围非常广泛,包括土地测量、建筑工程、道路工程、林业测量等。
它的出现极大地简化了测量过程,提高了测量的精度和效率,对各个领域的发展都有着积极的促进作用。
rtk测量高程的原理RTK(Real-Time Kinematic)测量技术是一种高精度的实时测量方法,主要用于测量地面或任何其他物体的高程。
它通过使用一个基准站和一个或多个流动站来实时测量物体的高程,并将数据传送到控制中心进行处理。
RTK测量技术是基于全球卫星定位系统(GNSS)和相关的地面测量仪器的组合使用。
在本文中,我们将详细讨论RTK测量高程的原理及其工作过程。
RTK测量高程的原理主要涉及三个关键部分:基准站、流动站和数据处理中心。
基准站是一个已知位置的固定测量点,通常位于需要测量的区域的边缘。
流动站则是指那些移动在测量区域内的测量设备。
数据处理中心是负责接收、处理和分析来自基准站和流动站的数据的地方。
首先,为了测量高程,必须确保基准站和流动站都能接收到足够数量的卫星信号。
卫星信号是GNSS系统发射的,并通过接收天线收集。
为了保证测量精度,通常需要同时接收来自多个卫星的信号。
基准站和流动站的接收机会收集到这些信号,并将其转换成可供测量的数据。
其次,在数据收集阶段,基准站和流动站会同时记录卫星的信号和接收时间。
这些数据被称为原始观测数据。
基准站将这些原始观测数据通过无线电波发送给流动站。
流动站将原始观测数据与自身记录的观测数据进行比较,并计算两者之间的差异。
一旦流动站收集到了足够数量的原始观测数据,并完成了差分计算,它就可以将高程测量结果发送到数据处理中心。
数据处理中心会使用这些结果进行进一步的处理,以获得更准确的高程数据。
处理的过程包括对观测数据进行滤波、辅助数据的引入以及其他一些修正。
在数据处理完成后,最终的测量结果将被发送回流动站,并显示在测量设备的显示屏上。
同时,这些数据也可以通过无线通信传送给其他有关方面,如测量员或工程师。
RTK测量高程的方法在地理测量、土地建设和工程项目中具有广泛的应用。
这种测量方法可以提供高精度和实时的测量结果,因此在需要精确高程数据的项目中非常有用。
例如,它可以用于测量城市地区的地形,以确定污水管道或给水管道的坡度。
产生背景-当前的信息需求随着时代的进步,地理信息表达方式已不再停留在文字符号所代表的数字化的基础上,而是朝着多媒体信息的方向发展。
地理信息系统也正朝着“大信息量”(关注对象越来越多,信息量越来越大)“高精度”(从10米->1米以内的精度演进)“可视化”(除了栅格数据和矢量数据外,还需要包含可量测的真三维图象和实景影象,从而使得对象的表达更为全面和直观。
)如此一来,就给空间信息的采集和更新手段提出了新的挑战。
传统测绘包括人工地面作业和航测遥感两种方式人工作业适用于工程级的碎步测量。
耗时误工,不能适应快速数据采集与更新的潮流,另外,也不能避免人工主观性误差以及在道路上作业带来的高劳动强度和危险性。
航测遥感(大面积测绘),但由于其属于垂直摄影,不能采集诸如路牌、交通标志这样的细小地物属性。
较长的数据处理周期和高昂的成本也使它无法适应于快速更新。
可见,传统的两种测绘方式是有着明显的局限性的。
但由此也催生了一种崭新的测绘科技的诞生,它就是------移动道路测量技术(Mobile Mapping Technology)。
1.1、系统简介1.2、工作环境(1)温度与湿度内:温度0℃~+30℃,相对湿度80%(25℃);外:温度-10℃~+50℃,相对湿度98%(25℃)(2)路况和车速3、4级公路及其以下等级道路上作业,车速不高于30km;2级以上公路上作业,车速不高于60km(3)能见度不小于200m1.3、系统组成1.3、系统组成--系统硬件—车顶平台(1)机械平台用于车顶设备的安装固定及线缆布设。
结构件强度满足系统设备安装及使用环境要求。
(2)温控防护罩具有自动调节温度功能,当温度低于5℃时自动加热,高于40℃时自动降温,用于保护CCD相机和摄像机。
(3)摄像机分辨率为702×574的彩色摄像机,置于温控防护罩内,拍摄方向为正前方,主要用于视频拍摄(4)CCD相机系统立体摄影测量影像获取设备。
包括6台分辨率为1624×1234的彩色CCD相机和1台分辨率为1394×1020的彩色CCD相机,均置于温控防护罩内,摄影方向分别为道路前方和道路两侧以及道路井盖,道路测量时拍摄影像,以构成立体像(5)GPS天线用于接收GPS卫星信号。
(1)工控机1:采集存储GPS数据、航位推算数据和视频数据,通过面板上的按钮开关控制其开闭。
(2)工控机2:采集存储CCD1、2、6的影像数据,通过面板上的按钮开关控制其开闭,面板分布与工控机1相同。
(3)工控机3:采集存储CCD3、4、5和CCD7(井盖)的影像数据,通过面板上的按钮开关控制其开闭,面板分布与工控机1相同。
(4)电源总开关:控制整个系统的开闭,开关往上,处于“I”位为闭合状态,系统通电运行;开关往下,处于“O”位为断开状态,系统断电停机。
(5)设备按钮开关:分别为工控机1、工控机2、工控机3、摄像机、GPS、DR、HDS3000(井盖)、警示灯以及一个预留的开关。
开关带有指示灯,指示灯亮时为工作状态。
1.3、系统组成--系统软件(1)影像采集软件:用于采集、储存以及传输CCD相机影像数据,并具有相对量测功能。
(2)定位数据采集软件:用于采集GPS定位数据、航位推算装置数据、摄像机数据。
(3)集成定位软件:用于GPS动态差分定位解算和GPS/DR集成定位处理。
(4)立体测图软件:用于建立影像地理参考及完成移动近景影像数据的测量、编辑与处理。
1.4、系统特点与优势独立测图系统:自成体系,无需借助底图和传统测图方式即可完成道路带状电子地图的测制。
成果全面准确:成果包括空间坐标、矢量数据及连续三维图像,数据链全面完整,精度满足国家规范要求。
有效融合其他来源数据:移动测量获得的数据可以与航片、卫片以及传统地形图进行有效融合,从而生成信息更为全面的地理信息系统。
“地球全息图”:与地球真实的物理信息完全匹配高效率:高速行进中现场量测,可提高测图效率10倍以上,实现道路电子地图的快速测绘与更新需要。
安全:在车水马龙的城市道路上进行测量作业,传统人工测量方法显然无法保证安全。
移动道路测量系统定义移动测量系统(Mobile Mapping System,MMS),是在机动车上装配GPS(全球定位系统)、CCD(视频系统)、INS(惯性导航系统)或航位推算系统等先进的传感器和设备,在车辆的高速行进之中,快速采集道路及道路两旁地物的空间位置数据和属性数据,如:道路中心线或边线位置坐标、目标地物的位置坐标、路(车道)宽、桥(隧道)高、交通标志、道路设施。
数据同步存储在车载计算机系统中,经事后编辑处理,形成各种有用的专题数据成果,如导航电子地图等等。
移动道路测量系统是具备国际先进水平的高科技测绘产品,它集成应用了:卫星定位GPS惯性导航系统INS(Inertial Navigation System )航位推算装置DR(Dead Reckoning)CCD数字相机CCD摄像机在车辆高速行进中,以近景摄影测量的方式,快速拍摄道路两旁地物的立体影像。
这些影像连同汽车的轨迹坐标数据和姿态数据一起,同步存储在车载计算机之中,经事后编辑处理,可计算得出立体影像中的目标地物的空间坐标和几何尺寸,同时也可提取相应的地物属性数据,生成相应的专题图。
主要优势:1、无控制网测绘2、车辆作业安全3、可量测影像4、后续信息挖掘5、效率大幅提高移动道路测量系统用途:电子地图制作道路设施测绘道路三维测绘信息快速更新MMS外业采集数据流程:环境是影响MMS数据质量的一个重要因素,因此MMS作业前应对测区的情况进行细致的勘察和资料收集。
道路勘察是为了避免盲目出车,造成不必要的人员、时间及物质上的浪费。
收集关于测区的参考资料是确保测量成果质量、提高测量速度、减轻外业工作量的有效途径。
勘察项目包括:测区道路基本路况、测区内道路的走向,确保车辆的通行;道路的绿化情况,当道路两侧的树木遮挡严重时设计后期补测的路线;交通高峰时段,调查测区的主要交通高峰时段,在数据采集时间安排时尽量避开。
收集的资料包括:GPS控制点资料(GPS参考站架设时使用)、最新电子地图及正射影像图等。
MMS系统的CCD影像和视频数据质量极易受到外界环境的影响。
在数据采集前,针对测区实际情况制定一个科学、有序的数据采集计划,尽量减小外界环境对MMS数据质量的影像、控制冗余是必不可少的。
完整、有效的作业计划应包括以下几个方面:1)行车路线规划:根据测区的道路走向、是否有单行线、路口转弯情况制定最优的行车路线,避免因路线设计不合理造成大量的冗余数据产生。
详细的行车路线制定应具体到各个工程,包括工程起始点、所经过的路段、工程终点。
这里需要注意的是MMS需在工程起始点进行初始化,终点进行符合归零,所以这两个点对GPS信号有较高要求,应选择GPS接收机能锁定不少于6颗卫星的地方。
2)人员安排:MMS外业数据采集过程中最少需4人,包括:驾驶员、路线设计引导员、两名设备调节员。
实施过程中应设外业组组长,对外业数据质量负全责。
主要工作:路线设计及对驾驶员引导、数据管理、数据质量跟踪表格的填写。
设备调节员的主要工作为:工程设置、CCD影像曝光调节、数据拷贝。
3)行车时间制定:行车时间的制定主要考虑测区主要道路的走向,避免阳光直射。
如测区主要为东西向道路则不适宜在清晨或下午太阳西下时进行数据采集。
同时要尽量避开测区主要的交通高峰时段。
比如,我们在采集南礼士路工程时,考虑到在上午去儿童医院的病人较多,道路拥堵。
针对此情况,我们避开高峰期,调整在下午采集此工程,效果很好。
4)作业天气选择:作业前应提前查明数据采集当日的天气情况,尽量避免在烈日强光、高温、高湿度或过低温度下作业,这些因素会对CCD影像有非常明显的影响,同时也不利于硬件设备的保养与维护。
应尽量选择在能见度较好的阴天。
5)GPS参考站布设:根据前期测区勘察情况拟定参考站布设计划,参考站控制范围应小于100km,在选择参考站时应尽可能选择较近的控制点为参考站。
参考站布设方案应满足其覆盖测区所有路段的要求。
1)检查基站GPS电池是否已充满,开机是否正常;2)查看一下基站,流动站数据卡是否正常,并将存储卡插入基站,流动站手簿(不要插反,避免损坏GPS卡槽针),准备好一个容量足够的移动硬盘(外业采集完成后,考取数据);3)准备工程作业所需要的地图,以及记录用的纸和笔;4)启动车,检查各项仪器是否运行正常(一般每天在出车前,先将设备开启,预热大约半个小时。
);5)确定一人,每个一个小时观察GPS基站是否在正常采集数据(一般正常情况下,每一秒采集一个数据)以及更换GPS电池。
GPS基站操作流程:1)检查GPS是否正常。
数据卡是否已安装在基站GPS卡槽中,(基站的数据卡和流动站的数据卡加以区别以免在拷贝数据时混淆)。
另外,安装时要注意数据卡的正反面,否则将会弯折接收机内的卡针),检查配置集以及电源情况,并准备好记录用的笔和纸。
2)选择合适的地点架设基站。
选择地点时尽量选择在周围比较空旷且没有高大建筑物的地方,同时也不要太远以便看护基站、及时更换电池。
最好将基站架设到高楼楼顶。
3)架设基站。
保证选择的配置集正确,新建工程并在纸上记录下工程名称、基准点的经纬度、高程以及天线高。
4)及时检查GPS基站是否工作正常。
每隔一到两小时检查基站数据采集情况以及电池电量,如果基站出现问题,比如基站死机,或跳到其他界面上,应及时通知外业采集人员,采取相应措施。
电源不足则需立即更换电池。
更换电池前应特别注意,在先与外业采集人员取得联系,确认外业工程已结束,方可更换电池。
更换电池后,及时反馈给外业工程人员基站的基本情况,以便继续进行外业采集工作。
5)外业工程结束后,方可取下基站。
停止保存数据之前,观察基站GPS 是否正常工作,若工作异常则需记录下来,以便后期数据处理。
若由于基站停止工作或者人为提前结束工程,造成基站数据缺失部分,则会影响后边的数据集成处理,可能造成路的丢失等情况。
MMS车操作流程:(1)提前将车内仪器开启,预热半小时,检查车上仪器是否都能正常工作。
1)计算机1、2、3的显示器是否能正常显示。
注意,改一下计算机1的时间。
2)打开计算机2、3的影像采集软件,新建工程,看8摄像机是否正常工作。
3)检查同步器是否是设置为每隔8米采集一张影像。
4)检查流动站GPS是否能正常工作。
数据卡是否插入卡槽中。
5)路线设计引导员将当天的工程大致路线跟司机碰一下,看路线设计是否合理,不合理的地方适当调整。
(2)按照当天的工程安排,到达第一个工程初始化得位置,初始化。
1)新建工程并在纸上记录下流动站工程名(以当天的时间命名工程)。
注意:在设置流动站GPS时,采集界面为自动采集界面,设置GPS的采集频率为1HZ(1秒采集一个点,采集频率不易太高),天线高为2.2米,检查配置集是否正确。
