综合布线系统自检方案

综合布线工程验收方案一、前言综合布线工程验收是工程质量管理中的重要环节，其目的是为了确保综合布线工程的设计、施工、安装符合相关标准和规范的要求，同时也是为了保障综合布线系统稳定可靠的运行。

本方案将对综合布线工程验收的具体要求和流程进行详细介绍，以确保工程验收工作的顺利进行。

二、验收范围1. 设计文件验收：主要包括综合布线工程的设计图纸、标准、规范、技术协议等相关文件的齐全性和合理性的验收。

2. 施工验收：主要包括施工过程的合规性、材料的合格性、工艺的合理性等方面的验收。

3. 安装验收：主要包括综合布线系统的接线、连接、测试等方面的验收。

4. 性能验收：主要检测综合布线系统的传输性能、抗干扰性等方面的验收。

5. 软硬件验收：对综合布线系统的硬件设备和软件系统进行综合验收。

三、验收标准1. 设计文件验收标准：验收设计文件是否符合相关行业标准和规范，是否满足用户需求。

2. 施工验收标准：验收施工现场管理是否合规，验收施工单位是否具备相应的资质和施工经验。

3. 安装验收标准：验收综合布线系统的布线结构、接地等是否符合相关规范，验收布线系统的连接质量和稳定性。

4. 性能验收标准：验收综合布线系统的传输性能、抗干扰性等是否符合相关标准，确保系统运行稳定可靠。

5. 软硬件验收标准：验收软硬件设备的品质、性能和稳定性是否符合要求。

四、验收程序1. 设计文件验收程序：（1）验收设计文件的编制是否符合相关规范，是否满足用户需求。

（2）验收设计文件的齐全性和完整性，是否包含综合布线系统的设计流程、布线图纸、用电负载计算、敷设计划等内容。

（3）验收设计文件的合理性，是否符合法规标准和技术要求。

2. 施工验收程序：（1）验收施工单位的资质和经验是否符合要求。

（2）验收施工现场管理是否合规，包括施工人员的持证上岗、施工设备的合规使用等。

（3）验收施工材料的合格性，包括电缆、光纤、接线端子、标识牌等。

3. 安装验收程序：（1）验收综合布线系统的布线结构是否符合相关标准，包括线缆的布置方式、接地处理、端子的安装等。

综合布线系统性能自检测记录
时间：2024年10月1日
地点：企业办公楼
检测项目：
1.物理层测试：
-对所有布线进行目视检查，确保布线没有损坏或接头松动等问题；
-使用网络线缆测试仪对每一根网线进行测试，检查是否满足规范要求的传输性能。

2.连接测试：
-使用网络测试工具检测每个设备之间的连接是否稳定，是否能够正常通信。

3.网络测试：
-使用网络负载测试工具对整个网络进行测试，模拟高负载情况下的网络连接状况，检查网络带宽是否能够满足需求；
-使用网络监控工具对网络传输进行监测，检查是否存在异常的数据传输状况。

4.设备测试：
-检查设备的固件和驱动程序是否是最新的版本，如果不是，及时更新。

检测结果：
1.物理层测试：
-所有布线都没有发现损坏或接头松动等问题；
-所有网线的传输性能都满足规范要求。

2.连接测试：
-所有设备之间的连接都正确无误；
-所有设备之间的连接都稳定，能够正常通信。

3.网络测试：
-网络带宽满足需求，能够稳定传输大量数据；
-未发现异常的数据传输状况。

4.设备测试：
-所有设备都能够正常工作；
-设备的固件和驱动程序都是最新的版本。

结论：
经过综合布线系统性能自检测，所有的测试项目都通过，并且系统运行正常。

综合布线系统的性能可靠，并且能够满足企业的需求。

建议定期进行系统性能自检测，及时发现和解决潜在的问题，确保系统的稳定性和可靠性。

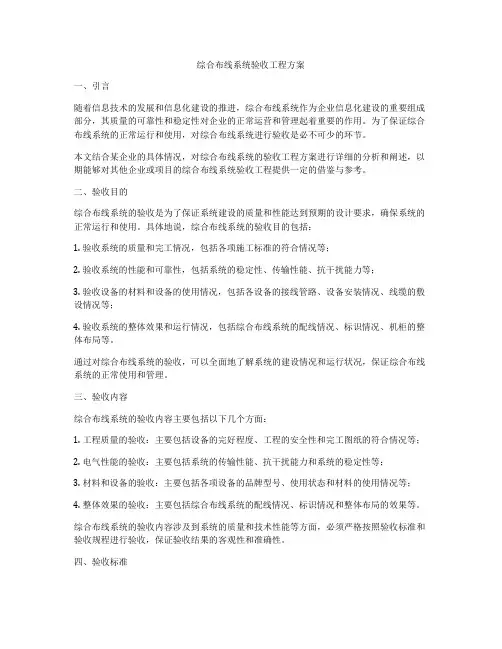

综合布线系统验收工程方案一、引言随着信息技术的发展和信息化建设的推进，综合布线系统作为企业信息化建设的重要组成部分，其质量的可靠性和稳定性对企业的正常运营和管理起着重要的作用。

为了保证综合布线系统的正常运行和使用，对综合布线系统进行验收是必不可少的环节。

本文结合某企业的具体情况，对综合布线系统的验收工程方案进行详细的分析和阐述，以期能够对其他企业或项目的综合布线系统验收工程提供一定的借鉴与参考。

二、验收目的综合布线系统的验收是为了保证系统建设的质量和性能达到预期的设计要求，确保系统的正常运行和使用。

具体地说，综合布线系统的验收目的包括：1. 验收系统的质量和完工情况，包括各项施工标准的符合情况等；2. 验收系统的性能和可靠性，包括系统的稳定性、传输性能、抗干扰能力等；3. 验收设备的材料和设备的使用情况，包括各设备的接线管路、设备安装情况、线缆的敷设情况等；4. 验收系统的整体效果和运行情况，包括综合布线系统的配线情况、标识情况、机柜的整体布局等。

通过对综合布线系统的验收，可以全面地了解系统的建设情况和运行状况，保证综合布线系统的正常使用和管理。

三、验收内容综合布线系统的验收内容主要包括以下几个方面：1. 工程质量的验收：主要包括设备的完好程度、工程的安全性和完工图纸的符合情况等；2. 电气性能的验收：主要包括系统的传输性能、抗干扰能力和系统的稳定性等；3. 材料和设备的验收：主要包括各项设备的品牌型号、使用状态和材料的使用情况等；4. 整体效果的验收：主要包括综合布线系统的配线情况、标识情况和整体布局的效果等。

综合布线系统的验收内容涉及到系统的质量和技术性能等方面，必须严格按照验收标准和验收规程进行验收，保证验收结果的客观性和准确性。

四、验收标准综合布线系统的验收标准应当按照国家和行业规定的相关标准进行执行，主要包括以下几个方面：1. 设备和材料的验收标准：主要包括设备的品牌型号、材料的规格要求、设备的使用状态等方面；2. 工程质量的验收标准：主要包括工程的安全性、完工图纸的符合情况、施工标准的符合情况等；3. 电气性能的验收标准：主要包括系统的传输性能、抗干扰能力、系统的稳定性等；4. 整体效果的验收标准：主要包括综合布线系统的配线情况、标识情况和整体布局的效果等。

精心整理综合布线系统测试方案一、根据建筑与建筑群综合布线系统工程验收规范GB/T50312-2000的要求，综合布线线缆进场后，应对相应线缆进行检验。

具体缆线的检验要求如下：工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。

电缆所附标志、标签内容应齐全、清晰。

电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。

如用户要求，应附有本批量电缆的技术指标。

电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。

光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。

综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度时，测时要求如下：1)衰减测试：宜采用光纤测试仪进行测试。

测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。

2)长度测试：要求对每根光纤进行测试，测试结果应一致，如果在同一盘光缆中，光缆长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。

光纤接插软线(光跳线)检验应符合下列规定：1)光纤接插软线，两端的活动连接器(活接头)端面应装配有合适的保护盖帽。

2)每根光纤接插软线中光纤的类型应有明显的标记，选用应符合设计要求。

二、硬件施工完毕后，对工程安装质量进行检测。

缆线敷设和终接的检测应符合GB/T50312中第5.1.1、6.0.2、6.0.3条的规定，应对以下项目进行检测：1缆线的弯曲半径；2预埋线槽和暗管的敷设；3电源线与综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求；4建筑物内电、光缆暗管敷设及与其他管线之间的最小净距；5对绞电缆芯线终接；6光纤连接损耗值。

建筑群子系统采用架空、管道、直埋敷设电、光缆的检测要求应按照本地网通信线路工程验收的相关规定执行。

机柜、机架、配线架安装的检测，除应符合GB/T50312第4节的规定外，还应符合以下要求：卡入配线架连接模块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准（T568A或T568B）之一进行端接，但必须与信息插座模块的线序排列使用同一种标准。

综合布线系统工程的测试及验收综合布线系统工程施工的质量及相关连接硬件安装的质量，对今后的网络安全运行起着决定性的作用，对综合布线的性能测试是非常重要的。

线缆测试设备对于综合布线施工人员来说是必不可少的工具，进行线缆测试也是检查施工效果的重要技术手段。

5.1 综合布线系统工程测试的必要性综合布线系统工程质量的好坏直接影响到信息通信网络的正常运行。

为了保证综合布线工程的质量，防止投入使用后出现网络故障，有必要对其进行严格的工程测试。

对于布线工程的施工方来说，测试的目的有两个：一个是提高施工的速度；另一个是向投资方证明工程的质量可靠。

布线系统工程的测试分为电缆传输通道测试和光缆传输通道测试。

如果对布线系统不做测试，不进行合格性验收，工程是不能移交给用户使用的。

布线系统工程的测试向用户提供质量保证，为工程的顺利验收做好准备。

5.2 测试标准与测试模型5.2.1 测试类型综合布线的测试，从工程的角度来说可将其分为两类：验证测试和认证测试。

验证测试是在施工的过程中由施工人员边施工边测试，以保证每个连接的正确性，所以验证测试又叫随工测试，主要检测线缆的质量和安装工艺，及时发现并纠正问题，避免返工。

验证测试不需要使用复杂的测试仪，只需要使用能测试接线通、断和线缆长度的测试仪。

认证测试是指对布线系统依照标准例行逐项检测，以确定布线是否能达到设计要求，包括连接性能测试和电气性能测试。

认证测试又叫验收测试，是所有测试工作中最重要的环节，是在工程验收时对综合布线系统的安装、电气特性、传输性能、设计、选材和施工质量的全面检验。

认证测试通常分为自我认证测试和第三方认证测试。

5.2.2 测试标准测试标准的两大组织是TIA/EIA和ISO/IEC。

主要可供参考的国际测试标准为EIA/TIA制定的TSB-67《现场测试非屏蔽双绞线电缆布线系统传输性能技术规范》、EIA/TIA-568A《商用建筑电信布线标准》和ISO/IEC颁布的ISO/IEC 11801《信息技术-用户房屋综合布线》。

综合布线线缆测试方案综合布线线缆测试方案1.电缆检测为检测安装，需使用FLUKE多功能测试仪。

它带两根两头适合RJ45插座的电缆。

如果是在使用110型连接模块的配线架上连接，最好一头连接带RJ45插头的4对线，另一头连接110P型跳接连线。

为使多功能测试仪能连续工作，每次测试工作完毕后应给电池充电。

一份标准的测试报告汇集所有根据ISO标准中连接性能所作测试的数据。

2.检验步骤完成这样的检验需要两名配备通讯系统（电话或对讲机）操作人员。

需测试的插座应事先列表。

◆第一步先用供检测的电缆将发射器与测试仪连接来校准仪器。

在每次测试之前实施这一步骤是必须的。

◆一名操作人员持测试仪在配线架处，测试仪通过电缆连接配线盘，另一名操作人员持发射器沿安装接点用另一根电缆连接。

◆插座一个一个测试。

整个安装都必须测试以确保安装正确。

◆主干缆和设备电缆的检测也在各点间进行。

◆多功能测试仪是一种电缆测试仪，可检测双绞线电缆的带宽和精度。

这种多功能测试仪自动核对双绞线的所有组合，不仅决定你的安装性能，还决定你在使用什么样的地域网络。

它可以储存、打印数据，或将数据传输至个人电脑上。

多功能测试仪使用方便，配有标准电缆、地域网络和水平特性的预设程序。

其中的数据使多功能测试仪可以判断安装水平和可以支持的网络。

◆电缆数据库电缆数据库包括目前所有的双绞线电缆和同轴电缆规格。

你只需在数据库中加上你自己的电缆规格。

◆网络数据库多功能测试仪包含目前所有网络的规格。

使用EDIT（编辑）功能你就可以在屏幕上显示这些规格，你也可以定义你自己的网络类型并将其放入数据库。

多功能测试仪被设计成可以进行两种测试：多功能测试仪和两种遥控装置一起工作：一个遥控定位器或一个回路盒。

作故障测试。

遥控定位器除实施回路盒的所有功能外，还作为信号源测量一个方向的衰减，即可作性能测试。

回路盒使用简便，因为它不需电池和采样。

不管怎样，遥控定位器提供更精确的衰减结果和额外串音。

综合布线调试方案一、前期准备工作1.确定布线需求：根据网络需求和拓扑结构，确定布线的具体要求，包括布线区域、楼层、机房位置等。

2.设计布线方案：根据布线需求，绘制详细的布线图，包括水平布线和垂直布线的路径、线缆类型、长度等。

3.准备必要的工具和材料：包括测试仪器、线缆、插座、线管等。

4.预估工作时间和人力：根据布线规模和复杂程度，预估完成布线调试所需的时间和人力。

二、布线调试流程1.进行物理布线：按照布线图的要求，进行线缆的敷设、接线、固定和封装等工作。

确保线缆的连接正确，布线路径符合设计要求。

2.测试连通性：使用连通性测试仪器对布线进行测试，确认各个节点之间的连通性。

包括主干线、水平线和用户线的连通性，以及节点之间的连通性。

3.应用负载测试：对网络系统进行应用负载测试，模拟实际工作环境下的网络负载情况，检测网络的稳定性和性能。

包括带宽测试、时延测试、丢包率测试等。

4.网络安全测试：检测网络系统的安全性，包括入侵检测、防火墙规则配置、网络访问控制等。

确保网络系统能够防范外部攻击和内部非法访问。

5.进行网络优化：根据测试结果，对网络系统进行优化调整。

包括负载均衡配置、路由优化、带宽控制等，以提高网络的性能和稳定性。

6.完善文档记录：对调试过程和结果进行详细记录，包括布线图、测试结果、优化配置等，以备后续参考和维护。

三、注意事项1.布线路径的选择要考虑到线缆的长度、弯曲度和距离电磁干扰源的远近，避免信号传输的质量受到影响。

2.避免线缆过长或过短，过长会增加信号损耗，过短会影响线缆的弯曲度和连接的牢固性。

3.布线时应避免与电源线、电磁设备等干扰源接触，以免产生干扰对信号传输造成影响。

4.确保所有的线缆连接都牢固可靠，避免因连接不良或接触不良导致网络故障。

5.长时间的负载测试要避免对现有生产环境造成影响，可以在非工作时间进行测试。

6.网络安全测试要根据实际情况，设置相应的防护策略，保护网络系统的安全性。

综合布线系统自检报告
项目名称：编号：SBJL-项目编号-ZJBG-BXXT 验收地点
验收内容□管槽□线缆□光缆□端接产品
一致性检查：□检查设备、线材型号是否与合同一致。

□检查是否按设计图纸、用户要求安装。

□检查竣工文件是否与实际安装情况一致。

外观检查：□检查线槽、线缆表面是否光滑、平整。

□检查线槽、线缆是否无变形、断裂。

□检查金属线槽、过线盒、接线盒、桥架表面涂层是否均匀、完整、无脱落、气泡；
是否无生锈。

工艺检查：□外护线套完整无损。

□线槽截断处及两线槽拼接处应平滑、无毛刺。

□缆线终接后，应有余量。

□非屏蔽缆线的弯曲半径至少为电缆外径的4倍。

□屏蔽缆线的弯曲半径至少为电缆外径的6-10倍。

□弱电缆线与强电缆线的距离应符合标准。

□线槽内应预留空间，线槽截面利用率不得大于40%。

□面板、配线架、线缆标志完整齐全、简洁明晰。

□线槽、线管安装是否平直、整齐紧固。

□吊架和支架安装应保持垂直，整齐牢固，无歪斜现象。

□金属桥架及线槽节与节间应接触良好，安装牢固。

□缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。

□水平、垂直桥架和垂直线槽中之缆线，应对其进行绑扎, 绑扎间距不宜大于1.5m。

□暗管的转弯角度应大于90度，在路径上每根暗管的转弯角度不得多于2个，并不应有S 弯出现。

□在转弯处、直线布管每30m处应设置过线盒装置。

其它：
检测结论
检测人员检测日期年月日注：（√为合格，×为不合格，--为无此项）。

综合布线调试方案随着科技的不断进步和网络应用的普及，综合布线的需求越来越大，而综合布线的调试也变得尤为重要。

综合布线调试是确保网络系统和设备操作正常，网络稳定运行的重要程序。

在综合布线的设计和安装过程中，调试是必不可少的步骤。

因此，本文将介绍综合布线调试的方案和技巧。

一、综合布线调试前的准备工作在进行综合布线调试之前，必须进行必要的准备工作。

首先，应仔细核对设计方案和安装图纸，确保安装无误。

其次，检查每个端口、线缆是否正常连接，如果连接不正常，应及时更正。

最后，应检查网络设备的设置是否正确，例如IP地址、网关配置等。

二、综合布线调试的技巧1. 借助网络测试仪器网络测试仪器是综合布线调试的必备工具。

比如通过用特殊的测试仪器来检测网络连接的可靠性以及质量，测试仪器可以检测出有哪些短路、开路、对断等故障信息。

这些信息可以用来快速定位和排除问题，缩短故障处理和维护的时间。

2. 逐一检查设备设置在调试综合布线的过程中，应逐一检查网络设备的设置，这些设备包括交换机、路由器等。

- 检查交换机接口的带宽和速率的设置。

- 确认每个接口的VLAN设置是否正确，不同的VLAN不能互相通信。

- 确认路由器的路由表设置是否正确，设置路由表的时候，尽量避免产生死循环。

- 检查网关及DNS设置是否正确，这对于设备连接到internet以及局域网中其他设备的使用非常重要。

3. 检测链路的稳定性链路的稳定性决定了网络传输的质量和速度，所以要在网络连接时检测链路的稳定性。

合适的测试仪器可以提供更深层次的链接状态和性能细节，并定位链路和故障问题。

4. 利用ping命令测试网络在进行综合布线调试时，使用ping命令测试网络是否畅通。

ping通过向目标IP地址发送数据包，并记录到达目标终点、返回源地址的时间，以此来测试网络的连通性和响应时间。

如果ping命令的响应时间较长，说明网络连接不佳，可以通过根据ping的结果来调整网络设置。

5. 运行诊断工具在综合布线调试过程中，诊断工具可以帮助识别网络问题并快速解决故障。
