新QC七大手法

QC新7大手法全面详解写在前面1972年，日本科技联盟的纳谷嘉信教授，在全面质量管理建立体系的手法上，又研究和归纳了一套品质管理手法。

这个手法也有7项，有别于原有的「QC七大手法」，被称为「QC 新七大手法」。

这套手法可以快速的从一片混沌复杂的状态中理出问题的头绪，并直接切入问题的核心，规划出许多的解决方案，尔后再从各种可能的解决方案中筛选出最具经济效益的优先方案。

与原先的「QC七大手法」注重数据的收集相比，更加注重从问题提出到有效解决的思维的整理过程。

QC新7种手法分类λ亲和图法（Affinity Diagram）λ关联图法（Interrelationship Digraph）λ系统图法（Tree Diagram）λ矩阵图法（Matrix Diagram）λ PDPC法（Process Decision Program Chart）λ箭线图解法（Activity Network Diagram）λ矩阵数据分析法（Factor Analysis）QC新7种手法用途用途手法内容说明看清问题亲和图法当你处于混沌不清的状态，你需要理清问题，整理出思路的时候使用关联图法展开方案系统图法对于具体的问题，提出解决方案筛选出最佳对策。

矩阵图法实施计划 PDPC法对于问题事件，做出相应的对策实施计划并具体执行箭线图法矩阵数据分析法QC新7种手法益处λ迅速的把握问题。

而不是像无头苍蝇一样到处乱撞，不知道如何下手。

λ有效的解决过程。

强调有效的解决问题，能够每次都踩到点子上。

λ始终在关注重点。

而不幻想什么问题都解决，始终摆精力关注在最重要的方面。

λ全员整体参与。

强调全员参与的重要，进而产生认同感与成就感。

一、亲和图法1. 什么是亲和图法？亲和图法又叫KJ法，是日本学者川喜田二郎(KAWAKITASIRO) 研究开发并加以推广的一种质量管理方法，所谓KJ法，就是针对某一问题，充分收集各种经验、知识、想法和意见等语言、文字资料，通过A型图解进行汇总，并按其相互亲和性归纳整理这些资料，使问题明确起来，求得统一认识和协调工作，以利于问题解决的一种方法。

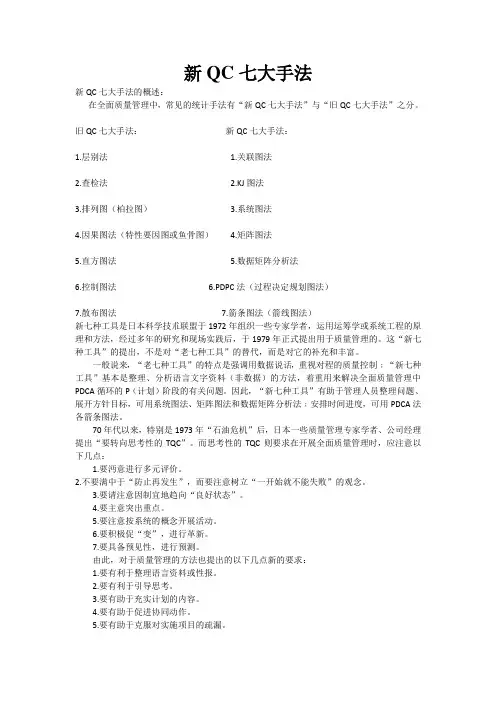

新QC七大手法新QC七大手法的概述：在全面质量管理中，常见的统计手法有“新QC七大手法”与“旧QC七大手法”之分。

旧QC七大手法：新QC七大手法：1.层别法 1.关联图法2.查检法 2.KJ图法3.排列图（柏拉图） 3.系统图法4.因果图法（特性要因图或鱼骨图） 4.矩阵图法5.直方图法 5.数据矩阵分析法6.控制图法 6.PDPC法（过程决定规划图法）7.散布图法7.箭条图法（箭线图法）新七种工具是日本科学技朮联盟于1972年组织一些专家学者，运用运筹学或系统工程的原理和方法，经过多年的研究和现场实践后，于1979年正式提出用于质量管理的。

这“新七种工具”的提出，不是对“老七种工具”的替代，而是对它的补充和丰富。

一般说来，“老七种工具”的特点是强调用数据说话，重视对程的质量控制﹔“新七种工具”基本是整理、分析语言文字资料（非数据）的方法，着重用来解决全面质量管理中PDCA循环的P（计划）阶段的有关问题。

因此，“新七种工具”有助于管理人员整理问题、展开方针目标，可用系统图法、矩阵图法和数据矩阵分析法﹔安排时间进度，可用PDCA法各箭条图法。

70年代以来，特别是1973年“石油危机”后，日本一些质量管理专家学者、公司经理提出“要转向思考性的TQC”。

而思考性的TQC则要求在开展全面质量管理时，应注意以下几点：1.要沔意进行多元评价。

2.不要满中于“防止再发生”，而要注意树立“一开始就不能失败”的观念。

3.要请注意因制宜地趋向“良好状态”。

4.要主意突出重点。

5.要注意按系统的概念开展活动。

6.要积极促“变”，进行革新。

7.要具备预见性，进行预测。

由此，对于质量管理的方法也提出的以下几点新的要求：1.要有利于整理语言资料或性报。

2.要有利于引导思考。

3.要有助于充实计划的内容。

4.要有助于促进协同动作。

5.要有助于克服对实施项目的疏漏。

6.要有利于情报和思想交流。

7.要便于通俗易懂地描述质量管理的活动过程。

新qc七大手法的概念新qc七大手法主要有那几种呢，下面为你介绍:1.头脑风暴法（又称脑力激荡法、畅谈法、集思法 )采用不拘形式的会议的方式，引导各与会人员围绕某个中心，广开言路，激发灵感，毫无顾忌，畅所欲言地发表独立见解的一种创造性思维的方法运用。

2.系统图将要实现的目的与需要采取的措施或手段系统地展开，并绘制成图，以明确问题的重点，寻求最佳措施或手段.3.过程决策程序图(PDPC）为完成某个任务或到达某个目标，在制定行动计划或进行方案设计时，充分预测可能出现的障碍和结果,并相应提出多种应变计划的方法。

4.网络图把推进计画所必须的各项工作,按其时间顺序和从属关系安排和编制最佳日程计划,有效实施进度管理的方法.其工具為箭条图(又称矢线图），由甘特图(Gantt Chart）,计画评审法(PERT），关键路线法(CPM）发展而成，箭条图是PERT和CPM的结合.5。

矩阵图利用多维思考去逐步明确问题的方法.从问题的各种关系中找出成对要素，用矩阵的形式排列,用不同的符号标示出不同强弱的相互关系，从中确定关键点.寻求解决手段时，如目的能展开為一元性手段时，采用系统图较好；如有两重以上的目的时，其展开用矩阵图较好。

6。

亲和图针对某一问题充分收集各种经验知识、想法、意见等语言文字资料通过汇总,并按其相互亲和性归纳整理，使问题明确起来，求得统一认识和协调工作，利于问题解决.又称KJ法，或A型图解法。

7。

流程图将一个过程(如工艺过程、检验过程、质量改进过程)的步骤，用图的形式表示出来的一种图示技术。

可以用来描述现有的过程,也可用来设计一个新的过程。

一体化质量管理系统（IQMS）简介什么是质量?狭义地说，质量是符合使用者的需求，也就是产品质量。

广义地说，质量就是供应商符合客户的需求,也就是工作质量。

产品质量是怎么来的？为什么要提升质量？一、提升产品质量的需求首先是来源于内部。

企业为了消除潜在的质量风险或损失从而提升产品品牌形象、产品的竞争力、客户服务水平以及降低成本,那么就需要提高产品或服务质量。

QC旧七大手法QC旧七大手法指的是：检查表、层别法、柏拉图、因果图、散布图、直方图、管制图(SPC)。

QC新七大手法QC新七大手法指的是：关系图法、KJ法(亲和图)、系统图法、矩阵图法、矩阵数据分析法、PDPC法、网络图法。

品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图☆一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。

例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S 活动检查表、工程异常分析表等。

1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。

2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。

☆二、层别法层别法就是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据或资料按相互关系进行分组，加以层别。

层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用。

例如：抽样统计表、不良类别统计表、排行榜等。

实施步骤：①确定研究的主题；②制作表格并收集数据；③将收集的数据进行层别；④比较分析，对这些数据进行分析，找出其内在的原因，确定改善项目。

☆三、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。

它可以帮助我们找出关键的问题，抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。

1、分类1）分析现象用柏拉图：与不良结果有关，用来发现主要问题。

A品质：不合格、故障、顾客抱怨、退货、维修等；B成本：损失总数、费用等；C交货期：存货短缺、付款违约、交货期拖延等；D安全：发生事故、出现差错等。

2）分析原因用柏拉图：与过程因素有关，用来发现主要问题。

新QC七大手法1972年，日本科技联盟的纳谷嘉信教授，由许多推行全面质量管理建立体系的手法中，研究归纳出一套有效的品管手法，这个方法恰巧有七项，为有别于原有的QC七大手法，所以就称呼为新QC七大手法。

主要运用于全面质量管理PDCA循环的P（计划）阶段，用系统科学的理论和技术方法，整理和分析数据资料，进行质量管理。

常用的质量控制方法主要运用于生产过程质量的控制和预防，新的七种质量控制工具与其相互补充。

一、箭线图法(Arrow Diagram Method，ADM)箭线图法，又称矢线图法或双代号网络图法(AOA)，用箭线表示活动,活动之间用节点(称作“事件”)连接，只能表示结束——开始关系，每个活动必须用唯一的紧前事件和唯一的紧后事件描述；紧前事件编号要小于紧后事件编号；每一个事件必须有唯一的事件号。

箭线图法是制定某项质量工作的最佳日程计划和有效地进行进度管理的一种方法，效率高，特别是运用于工序繁多、复杂、衔接紧密的一次性生产项目上。

虽比顺序图法较少使用，但在某些应用领域仍是一种可供选择的方法。

箭线图法可手编也可在计算机上实现。

某项目的网络图如上图所示，该图使用的是箭线图法(ADM)。

注意这张网络图的主要组成要素。

字母A、B、C、D、E、F、G、H、I、J代表了项目中需要进行的活动。

箭线则表示活动排序或任务之间的关系。

例如，活动A必须在活动D之前完成；活动D必须在活动H之前完成，等等。

该项目网络图的格式采用箭线图法或双代号网络图法——用箭线表示活动，用一种被称为节点的连接点反映活动顺序的网络制图技术。

应用范围(1)交货期管理。

(2)新产品开发日程计划的制定和改善。

(3)试产阶段计划的制定及管理。

(4)量产阶段计划的制定及管理。

(5)较复杂活动的筹办及计划的管理。

操作过程1、确定目标和约束条件。

首先要确定应达成的目标(应完成的项目与工期)以及企业资源、环境等的约束条件。

2、项目分解。

将整个项目用系统方法逐层分解，直到可以实施管理的于项目为止。

新QC七大手法质量管理新七种工具是日本质量管理专家于70年代末提出的，主要运用于全面全面质量管理PDCA循环的P（计划）阶段，用系统科学的理论和技术方法，整理和分析数据资料，进行质量管理。

常用的质量控制方法主要运用于生产过程质量的控制和预防，新的七种质量控制工具与其相互补充。

一、箭线图法箭线图法，又称矢线图法，是网络图在质量管理中的应用。

箭线图法是制定某项质量工作的最佳日程计划和有效地进行进度管理的一种方法，效率高，特别是运用于工序繁多、复杂、衔接紧密的一次性生产项目上。

二、关联图法关联图法，是指用一系列的箭线来表示影响某一质量问题的各种因素之间的因果关系的连线图。

质量管理中运用关联图要达到以下几个目的。

1、制定TQC活动计划；2、制定QC小组活动计划；3、制定质量管理方针；4、制定生产过程的质量保证措施；5、制定全过程质量保证措施。

通常，在绘制关联图时，将问题与原因用“○”框起，其中，要达到的目标和重点项目用“”圈起，箭头表示因果关系，箭头指向结果，其基本图形如下图1所示。

三、系统图系统图，是指系统寻找达到目的的手段的一种方法，它的具体做法是将把要达到的目的所需要的手段逐级深入，如下图2所示。

系统法可以系统地掌握问题，寻找到实现目的的最佳手段，广泛应用于质量管理中，如质量管理因果图的分析、质量保证体系的建立、各种质量管理措施的开展等。

四、KJ法KJ法是日本专家川喜田二郎创造的，KJ是他的名字打头的英文字母缩写。

KJ法针对某一问题广泛收集资料，按照资料近似程度，内在联系进行分类整理，抓住事物的本质，找出结论性的解决办法。

这种方法是开拓思路、集中集体智慧的好办法，尤其针对未来和未知的问题可以进行不受限制的预见、构思、对质量管理方针计划的制定、新产品新工艺的开发决策和质量保证都有积极的意义。

五、矩阵图法矩阵图法运用二维、三维……多维矩阵表格，通过多元因素分析找出问题和造成问题的原因。

矩阵图的基本形式如下图3所示。

新QC七大手法引言新QC（New Quality Control）是一种基于质量管理的方法论，通过七大手法的应用，旨在提高产品质量和生产效率。

本文将介绍新QC七大手法及其应用。

一、5W1H法则5W1H法则，即Who、What、When、Where、Why和How的法则，是一种提出问题解决问题的方法。

应用5W1H法则，可以帮助我们全面了解产品质量问题，分析产生问题的原因，找出解决问题的方法。

•Who（谁）: 通过了解问题的产生和影响范围，确定问题的责任人和相关参与者。

•What（什么）: 明确问题的具体表现和影响，分析问题的性质和重要程度。

•When（何时）: 定位问题的出现时间和周期，找出问题发生的规律和时间点。

•Where（何地）: 确定问题发生的位置和影响范围，查找问题产生的空间规律。

•Why（为什么）: 分析问题的原因和产生问题的根源，找出问题产生的因素和环节。

•How（如何）: 提出解决问题的方法和措施，制定改进计划和实施方案。

二、PDCA循环法PDCA循环法，即Plan（计划）、Do（执行）、Check（检查）和Act（分析）的循环，是一种持续改进的管理方法。

通过PDCA循环法，可以不断优化产品质量和生产效率，实现质量目标的持续提升。

1.计划（Plan）: 制定改进计划，确定目标和策略，明确资源和控制指标。

2.执行（Do）: 实施计划，执行改进措施，监控和控制生产过程。

3.检查（Check）: 收集和分析数据，评估实施效果，检查目标达成情况。

4.分析（Act）: 基于检查结果，总结经验教训，进行问题分析和改进措施调整。

三、因果图因果图是一种通过理解问题的根本原因和相互关系，找出解决问题的关键因素的工具。

绘制因果图，可以通过整理和分类问题因素的方式，梳理问题的逻辑关系，帮助我们全面理解问题的本质。

绘制因果图的步骤如下：1.确定问题:明确要解决的问题或现象。

2.识别因素:列出所有可能的影响因素。
