QC新七大手法详细解析

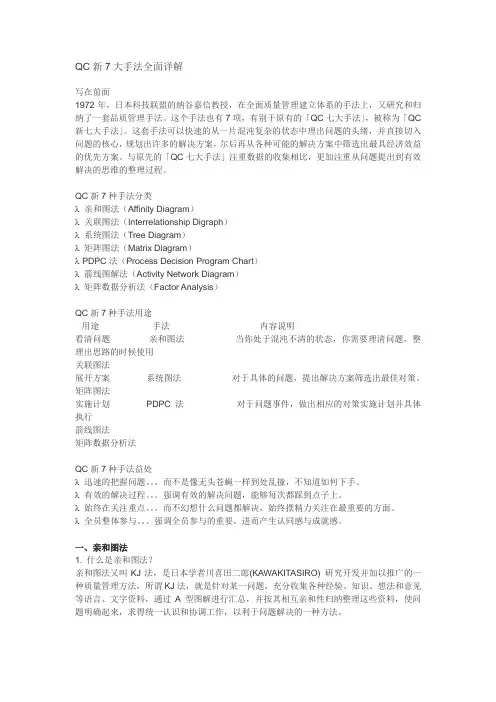

QC新7大手法全面详解写在前面1972年，日本科技联盟的纳谷嘉信教授，在全面质量管理建立体系的手法上，又研究和归纳了一套品质管理手法。

这个手法也有7项，有别于原有的「QC七大手法」，被称为「QC 新七大手法」。

这套手法可以快速的从一片混沌复杂的状态中理出问题的头绪，并直接切入问题的核心，规划出许多的解决方案，尔后再从各种可能的解决方案中筛选出最具经济效益的优先方案。

与原先的「QC七大手法」注重数据的收集相比，更加注重从问题提出到有效解决的思维的整理过程。

QC新7种手法分类λ亲和图法（Affinity Diagram）λ关联图法（Interrelationship Digraph）λ系统图法（Tree Diagram）λ矩阵图法（Matrix Diagram）λ PDPC法（Process Decision Program Chart）λ箭线图解法（Activity Network Diagram）λ矩阵数据分析法（Factor Analysis）QC新7种手法用途用途手法内容说明看清问题亲和图法当你处于混沌不清的状态，你需要理清问题，整理出思路的时候使用关联图法展开方案系统图法对于具体的问题，提出解决方案筛选出最佳对策。

矩阵图法实施计划 PDPC法对于问题事件，做出相应的对策实施计划并具体执行箭线图法矩阵数据分析法QC新7种手法益处λ迅速的把握问题。

而不是像无头苍蝇一样到处乱撞，不知道如何下手。

λ有效的解决过程。

强调有效的解决问题，能够每次都踩到点子上。

λ始终在关注重点。

而不幻想什么问题都解决，始终摆精力关注在最重要的方面。

λ全员整体参与。

强调全员参与的重要，进而产生认同感与成就感。

一、亲和图法1. 什么是亲和图法？亲和图法又叫KJ法，是日本学者川喜田二郎(KAWAKITASIRO) 研究开发并加以推广的一种质量管理方法，所谓KJ法，就是针对某一问题，充分收集各种经验、知识、想法和意见等语言、文字资料，通过A型图解进行汇总，并按其相互亲和性归纳整理这些资料，使问题明确起来，求得统一认识和协调工作，以利于问题解决的一种方法。

QC新七大手法简介
质量管理新七种工具是日本质量管理专家于70年代末提出的，主要运用于全面全面质量管理PDCA循环的P（计划）阶段，用系统科学的理论和技术方法，整理和分析数据资料，进行质量管理。

常用的质量控制方法主要运用于生产过程质量的控制和预防，新的七种质量控制工具与其相互补充。

1.亲和图法
从浑沌的状态中（未知、未经验的领域、将来的问题）将所收集到的语言资料, 根据其相互间的类似性（亲和性）来分类，将问题明确化。

2.关联图法
对于各种复杂性原因缠绕的问题，针对问题将原因群展开成 1 次、2 次原因，将其因果关系明朗化，以找出主要原因（必须采取对策的重点项目）。

3.系统图法
为了达成所决定的目的与目标，依“目的——手段”系列做有系统的展开，以寻求最适当手段及策略的方法，又称树形图或家系图。

4.箭形图法
以达成的目的必要实施事项(作业、手段等) 为主体，依时间序列的顺序，连结成网状的箭形图，而订定最适当的日程计画，有效率地管理进度。

5.过程决定计划图法
针对计划的实施, 随着事态的进展而设想各种结果和问题，制定出能获得理想结果的过程。

6.矩阵图法
利用一元性的排列，找出其相对因素，探索出问题之所在、问题形态；也可从二元性关
系中，获得解决问题的构想。

7.矩阵数据解析法
又称为主成分分析法，是多变量解析法中的一个解析方法。

可将矩阵图中排列之从多数据作整理及预测，为新QC七大手法中唯一的数值资料解析法，多用于市场调查及工程问题之解析。

PERIOD: M/C#: INSPECTOR: SAMPLING FREQUENCY: 4/20 4/21 4/24
.
4
实例：
设备每日检查表
序号
日期 项目

1
2
3
4
5
6
7
8
9 10 11 12 13 14 15
1
各部位油量是否 正常
2
操作按钮功能确 认
3
气缸及操作手柄 是否正常
4
电机传动链条声 音是否正常
5
自动上料系统是 否正常
6
光电感应系统是 否正常
7
自动送料是否到 位
8
手动送料是否正 常
9
放松手柄功能确 认
10
B NO.2
A NO.1
B NO.2
日期 不良项目 尺寸 外观 材料 其它 尺寸 外观 材料 其它 尺寸 外观 材料 其它 尺寸 外观 材料 其它
.
3
2.点检用查检表:
主要功用是为要确认作业实施、机械设备的实施 情形,或为预防发生不良或事故,确保安全时使用.这 种点检表可以防止遗漏或疏忽造成缺失的产生. 把非作不可、非检查不可的工作或项目,按点检顺 序 列出,逐一点检并记录之.
作法:
1.明确目的. 2.决定查检项目. 3.决定检查方式(抽检、全检). 4.决定检验基准、数量、时间、对象等. 5.设计表格实施检验.
.
2
查检表的种类:
1.记数用查检表:
主要用在根据收集之数据以调查不良项目、不良原因、 工程分布、缺点位置等情形必要时对收集的数据要予以 层别.
操作员 机台号
A NO.1
它为1952年日本品管权威学者石川馨博士所发明,又 称“石川图”.

qc七大手法详细讲 解
目录
CONTENTS
• 特性要因图法 • 柏拉图法 • 层别法 • 查检表法 • 散布图法 • 控制图法 • 直方图法
01 特性要因图法
定义与特点
01
定义
特性要因图法，也称为鱼骨图 ，是一种用于表示因果关系的 图形工具，通过将问题的结果 （特性）与可能的原因（要因 ）关联起来，帮助分析者系统 地研究和分析问题。
使用步骤
1. 确定变量
明确需要分析的两个变量，例如尺寸和不良 率。
2. 收集数据
收集相关数据，确保数据的准确性和完整性。
3. 绘制散布图
将数据绘制在散布图上，通常使用笛卡尔坐标系 。
4. 分析关系
观察散布图上的点分布，分析两个变量之间的关系 。
5. 判断关联性
根据散布图中点的分布情况，判断两个变量是否 具有关联性。
绘制控制图
根据收集到的数据，绘制控制图，包 括中心线、上控制限和下控制限。
监控与分析
在控制图上标记数据点，观察数据点 的分布情况，分析生产过程的稳定性。
异常处理
当发现异常数据点时，及时采取措施 进行调整和改进，确保生产过程的稳 定性和产品质量。
实例分析Βιβλιοθήκη 实例某生产线上生产一种电子元件，通过控 制图法监控其电阻值。
6. 监控与评估
对改进措施的实施效果进行监控 和评估，确保问题得到有效解决
。
5. 制定改进措施
针对关键因素制定相应的改进措 施，并实施。
4. 确定关键因素
根据柏拉图的分析结果，确定对 质量影响最大的关键因素。
实例分析
在某生产线上，产品不合格率较高，通过柏拉图法分析发现，主要原因是 原材料质量不稳定和生产设备老化。

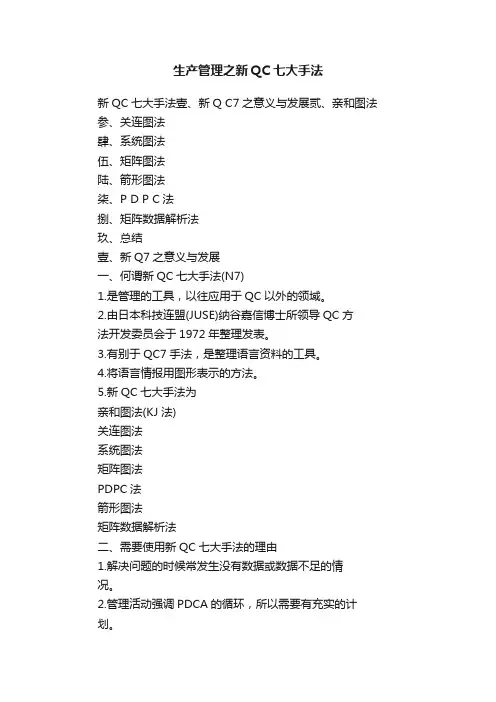

生产管理之新QC七大手法
新QC七大手法壹、新Q C7之意义与发展贰、亲和图法参、关连图法
肆、系统图法
伍、矩阵图法
陆、箭形图法
柒、P D P C法
捌、矩阵数据解析法
玖、总结
壹、新Q7之意义与发展
一、何谓新QC七大手法(N7)
1.是管理的工具，以往应用于QC以外的领域。

2.由日本科技连盟(JUSE)纳谷嘉信博士所领导QC方
法开发委员会于1972年整理发表。

3.有别于QC7手法，是整理语言资料的工具。

4.将语言情报用图形表示的方法。

5.新QC七大手法为
亲和图法(KJ法)
关连图法
系统图法
矩阵图法
PDPC法
箭形图法
矩阵数据解析法
二、需要使用新QC七大手法的理由
1.解决问题的时候常发生没有数据或数据不足的情
况。

2.管理活动强调PDCA的循环，所以需要有充实的计划。

3.很多问题须要所有关系人员共同解决，而如何使他们对问题理解、共识，并产生具体可执行方案(图)。

4.QC领域中手法不足，无法有效解决更复杂的问题，且为适应将来更复杂的发展，所以需要新QC手法。

5.图形思考使问题更易见、易懂，有利问题的解决。

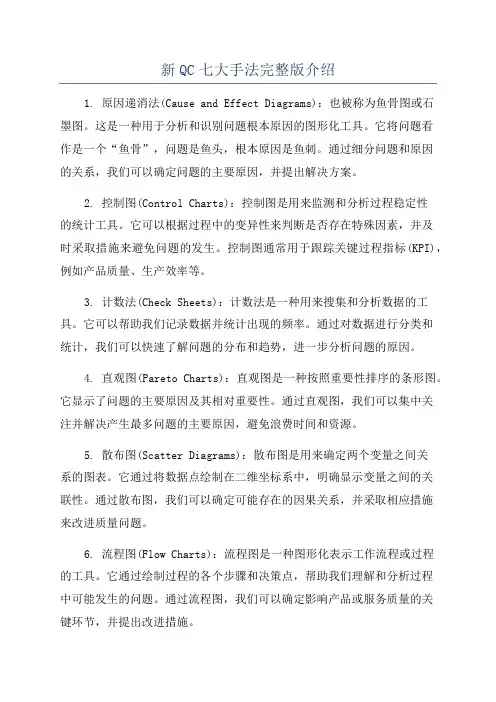

新QC七大手法完整版介绍1. 原因递消法(Cause and Effect Diagrams)：也被称为鱼骨图或石墨图。

这是一种用于分析和识别问题根本原因的图形化工具。

它将问题看作是一个“鱼骨”，问题是鱼头，根本原因是鱼刺。

通过细分问题和原因的关系，我们可以确定问题的主要原因，并提出解决方案。

2. 控制图(Control Charts)：控制图是用来监测和分析过程稳定性的统计工具。

它可以根据过程中的变异性来判断是否存在特殊因素，并及时采取措施来避免问题的发生。

控制图通常用于跟踪关键过程指标(KPI)，例如产品质量、生产效率等。

3. 计数法(Check Sheets)：计数法是一种用来搜集和分析数据的工具。

它可以帮助我们记录数据并统计出现的频率。

通过对数据进行分类和统计，我们可以快速了解问题的分布和趋势，进一步分析问题的原因。

4. 直观图(Pareto Charts)：直观图是一种按照重要性排序的条形图。

它显示了问题的主要原因及其相对重要性。

通过直观图，我们可以集中关注并解决产生最多问题的主要原因，避免浪费时间和资源。

5. 散布图(Scatter Diagrams)：散布图是用来确定两个变量之间关系的图表。

它通过将数据点绘制在二维坐标系中，明确显示变量之间的关联性。

通过散布图，我们可以确定可能存在的因果关系，并采取相应措施来改进质量问题。

6. 流程图(Flow Charts)：流程图是一种图形化表示工作流程或过程的工具。

它通过绘制过程的各个步骤和决策点，帮助我们理解和分析过程中可能发生的问题。

通过流程图，我们可以确定影响产品或服务质量的关键环节，并提出改进措施。

7. 直方图(Histograms)：直方图是一种用来展示数据分布情况的图表。

它将数据划分为不同的组或区间，并绘制出每个组的频率。

通过直方图，我们可以直观地了解数据的分布情况和趋势，并提醒我们采取适当的措施来改进质量问题。

这些新QC七大手法是广泛应用于质量管理中的工具，通过数据分析和图形化展示帮助我们识别和解决质量问题。

...................................
无相关 (1) X与Y之间看不出有何相关关系；(2) X增大时，Y并不改变。
.................................
..................
46
曲线相关 X开始增大时，Y也隨之增大，但达到某一值后，当X增大时，Y却減小。
QC七大手法& 新QC七大手法
第一部分 QC七大手法在企业
的实际应用
2
QC 七大手法的作用
1、查检表：用来在现场收集数据，尽量让现场作业 简单而有效，它是其它六大手法的起点。 2、层别法：统计方法中最基础的工具，用来对收集 的数据进行分类或分层，以利于统计分析，通常与 柏拉图、因果图结合使用，层别法的重点是了解如 何进行分层。
49
SPC的特点
■ SPC是全系统的，全过程的，要求全员参加， 人人有责。
■ SPC强调用科学方法(主要是统计技术，尤其 是控制图理论)来保证全过程的预防。
■ SPC不仅用于生产过程，而且可用于服务过 程和一切管理过程。
50
SPC的发展历史
1.过程控制 修华特(W. A.Shewhart)提出 20世纪20年代
通常分为点检用检查表或记录用检查表。
8
汽车定期保养点检表
10000KM时的定期保养
工厂名：
公司
保养
日期： 费用： 行驶公里：
✓ 电瓶液量检查
✓ 火星塞清扫 换新机油
A 风扇皮带检查
A 分电盘盘盖检查
✓ 空气滤清器清扫 A 化油器检查
注：图中符号意义－ ✓ 查验 Ａ 调整 执行
9
记录用检查表
作用：通过收集到的数据反映不良的状况。

新QC七大手法1972年，日本科技联盟的纳谷嘉信教授，由许多推行全面质量管理建立体系的手法中，研究归纳出一套有效的品管手法，这个方法恰巧有七项，为有别于原有的QC七大手法，所以就称呼为新QC七大手法。

主要运用于全面质量管理PDCA循环的P（计划）阶段，用系统科学的理论和技术方法，整理和分析数据资料，进行质量管理。

常用的质量控制方法主要运用于生产过程质量的控制和预防，新的七种质量控制工具与其相互补充。

一、箭线图法(Arrow Diagram Method，ADM)箭线图法，又称矢线图法或双代号网络图法(AOA)，用箭线表示活动,活动之间用节点(称作“事件”)连接，只能表示结束——开始关系，每个活动必须用唯一的紧前事件和唯一的紧后事件描述；紧前事件编号要小于紧后事件编号；每一个事件必须有唯一的事件号。

箭线图法是制定某项质量工作的最佳日程计划和有效地进行进度管理的一种方法，效率高，特别是运用于工序繁多、复杂、衔接紧密的一次性生产项目上。

虽比顺序图法较少使用，但在某些应用领域仍是一种可供选择的方法。

箭线图法可手编也可在计算机上实现。

某项目的网络图如上图所示，该图使用的是箭线图法(ADM)。

注意这张网络图的主要组成要素。

字母A、B、C、D、E、F、G、H、I、J代表了项目中需要进行的活动。

箭线则表示活动排序或任务之间的关系。

例如，活动A必须在活动D之前完成；活动D必须在活动H之前完成，等等。

该项目网络图的格式采用箭线图法或双代号网络图法——用箭线表示活动，用一种被称为节点的连接点反映活动顺序的网络制图技术。

应用范围(1)交货期管理。

(2)新产品开发日程计划的制定和改善。

(3)试产阶段计划的制定及管理。

(4)量产阶段计划的制定及管理。

(5)较复杂活动的筹办及计划的管理。

操作过程1、确定目标和约束条件。

首先要确定应达成的目标(应完成的项目与工期)以及企业资源、环境等的约束条件。

2、项目分解。

将整个项目用系统方法逐层分解，直到可以实施管理的于项目为止。

新QC七大手法
1 of 48
前言
公司导入QCC品管圈活动，从各阶层员 工应具备质量意识、问题意识、改善意 识，寻求改善的方法，在管理上应用统 计技术的方法和观念，在全员努力之下 来满足顾客要求和社会要求。
在QC活动中所采用的统计方法， 称之为 我们常讲的“QC七大手法”。
2 of 48
QCC导入重点
A3
A4
Z
更换 备件
调试 运转
保证 均衡
B2 交付
生产
外购
配件
C1
C2
外购
修旧件
无货
应急
D3
更换调整 工装/刀具
D4
确认质量要求 能否达到
37 of 48
第六章 箭条图
定义：
透过小组讨论，对某事项或工程的实施 进行，建立最佳的日程计划并管理，使 其能顺利完成的一种手法。
38 of 48
箭条图
功能用途：
27 of 48
矩阵图
Y 型矩阵图
a1 a2 a3
X 型矩阵图
A3
A2
A1
B3 B2 B1
C1 C2 C3
D1
D2
D3
28 of 48
矩阵图
C 型矩阵图 P 型矩阵图
29 of 48
矩阵图
做法：
确定事项 选择因素群 选择矩阵图类型 根据经验评价和标记 数据统计寻找着眼点
30 of 48
矩阵图
如 何 开
旅游服务专业
大专文凭
材料要优质
南北口味
配方设计
制造加工精细
设
产品英代语4号/6明级 确 适合各年龄层
搭配药材
一
家
受

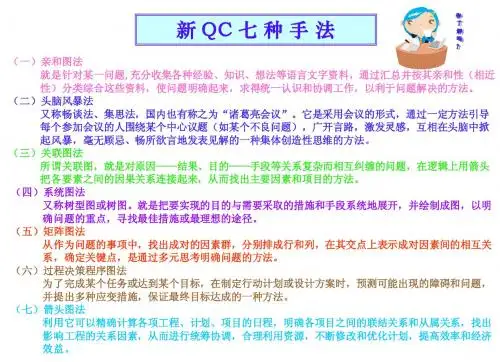

新 QC 七 种 手 法
（一）亲和图法 就是针对某一问题,充分收集各种经验、知识、想法等语言文字资料，通过汇总并按其亲和性（ 就是针对某一问题,充分收集各种经验、知识、想法等语言文字资料，通过汇总并按其亲和性（相近 分类综合这些资料，使问题明确起来，求得统一认识和协调工作，以利于问题解决的方法。 性）分类综合这些资料，使问题明确起来，求得统一认识和协调工作，以利于问题解决的方法。 （二）头脑风暴法 又称畅谈法、集思法，国内也有称之为“诸葛亮会议” 它是采用会议的形式， 又称畅谈法、集思法，国内也有称之为“诸葛亮会议”。它是采用会议的形式，通过一定方法引导 每个参加会议的人围绕某个中心议题（如某个不良问题），广开言路，激发灵感， ），广开言路 每个参加会议的人围绕某个中心议题（如某个不良问题），广开言路，激发灵感，互相在头脑中掀 起风暴，毫无顾忌、畅所欲言地发表见解的一种集体创造性思维的方法。 起风暴，毫无顾忌、畅所欲言地发表见解的一种集体创造性思维的方法。 （三）关联图法 所谓关联图，就是对原因——结果、目的——手段等关系复杂而相互纠缠的问题， ——结果 ——手段等关系复杂而相互纠缠的问题 所谓关联图，就是对原因——结果、目的——手段等关系复杂而相互纠缠的问题，在逻辑上用箭头 把各要素之间的因果关系连接起来，从而找出主要因素和项目的方法。 把各要素之间的因果关系连接起来，从而找出主要因素和项目的方法。 （四）系统图法 又称树型图或树图。就是把要实现的目的与需要采取的措施和手段系统地展开，并绘制成图， 又称树型图或树图。就是把要实现的目的与需要采取的措施和手段系统地展开，并绘制成图，以明 确问题的重点，寻找最佳措施或最理想的途径。 确问题的重点，寻找最佳措施或最理想的途径。 （五）矩阵图法 从作为问题的事项中，找出成对的因素群，分别排成行和列， 从作为问题的事项中，找出成对的因素群，分别排成行和列，在其交点上表示成对因素间的相互关 确定关键点，是通过多元思考明确问题的方法。 系，确定关键点，是通过多元思考明确问题的方法。 （六）过程决策程序图法 为了完成某个任务或达到某个目标，在制定行动计划或设计方案时，预测可能出现的障碍和问题， 为了完成某个任务或达到某个目标，在制定行动计划或设计方案时，预测可能出现的障碍和问题， 并提出多种应变措施，保证最终目标达成的一种方法。 并提出多种应变措施，保证最终目标达成的一种方法。 （七）箭头图法 利用它可以精确计算各项工程、计划、项目的日程，明确各项目之间的联结关系和从属关系，找出 利用它可以精确计算各项工程、计划、项目的日程，明确各项目之间的联结关系和从属关系， 影响工程的关系因素，从而进行统筹协调，合理利用资源，不断修改和优化计划， 影响工程的关系因素，从而进行统筹协调，合理利用资源，不断修改和优化计划，提高效率和经济 效益。 效益。

❖X控制图:中心线(CL)= X ❖控制上限(UCL)=X A2R ❖控制下限(LCL)= X A2R ❖R控制图:中心线(CL)= R ❖控制上限(UCL)=D4 R ❖控制下限(LCL)= D 3 R
第二章 品管新七大手法概述
一、品管新七大手法的来源：
❖ 1972年日本科技联盟整理出七个新手法； ❖ 1977年在日本开始在企业中推行实施； ❖ 1978年由日本水野滋、近藤良夫教授召开
收集语言资料
➢ 直接观察，亲自了解 ➢ 面谈阅读，听取他人描述，亲自查阅文件 ➢ 回忆过去 ➢ 反省考虑法 ➢ 头脑风暴法
第五章 亲和图
简明语言卡片化 整理，综合卡片 (卡片编组) 编组编写主卡片 制图 口头发表 撰写报告
亲和图
六、实例
如 何 开 设 一 家 受 欢 迎 的 快 餐 店
如何开设一家受欢迎的快餐店
第一章 品管七大手法简介
六、直方图 用于分析和掌握数据的分布状况，以便推断特性 总体分布状态的一种统计方法。 注意几点： 确定过程特性和计量标准值； 收集数据，必须是计量值数据； 数据针对一个范围时期收集至少50-100个； 确定积差、分组数、分组组界、组间距； 作次数分配表；
第一章 品管七大手法简介
果）； 正确判断变量之间的关系模式； 因果图的后续工作，提供直观的相关性验证；
第一章
Y
分 散 图 示 例
品管七大手法简介
Y
强正相关
强负相关
0
X
0
X
Y
Y
弱正相关
0
X
0
弱负相关
X
第一章 品管七大手法简介
四、因果图 用于寻找造成问题产生的原因，即分析 原因与结果之间关系的一种方法。 注意几点：

新QC七大手法引言新QC（New Quality Control）是一种基于质量管理的方法论，通过七大手法的应用，旨在提高产品质量和生产效率。

本文将介绍新QC七大手法及其应用。

一、5W1H法则5W1H法则，即Who、What、When、Where、Why和How的法则，是一种提出问题解决问题的方法。

应用5W1H法则，可以帮助我们全面了解产品质量问题，分析产生问题的原因，找出解决问题的方法。

•Who（谁）: 通过了解问题的产生和影响范围，确定问题的责任人和相关参与者。

•What（什么）: 明确问题的具体表现和影响，分析问题的性质和重要程度。

•When（何时）: 定位问题的出现时间和周期，找出问题发生的规律和时间点。

•Where（何地）: 确定问题发生的位置和影响范围，查找问题产生的空间规律。

•Why（为什么）: 分析问题的原因和产生问题的根源，找出问题产生的因素和环节。

•How（如何）: 提出解决问题的方法和措施，制定改进计划和实施方案。

二、PDCA循环法PDCA循环法，即Plan（计划）、Do（执行）、Check（检查）和Act（分析）的循环，是一种持续改进的管理方法。

通过PDCA循环法，可以不断优化产品质量和生产效率，实现质量目标的持续提升。

1.计划（Plan）: 制定改进计划，确定目标和策略，明确资源和控制指标。

2.执行（Do）: 实施计划，执行改进措施，监控和控制生产过程。

3.检查（Check）: 收集和分析数据，评估实施效果，检查目标达成情况。

4.分析（Act）: 基于检查结果，总结经验教训，进行问题分析和改进措施调整。

三、因果图因果图是一种通过理解问题的根本原因和相互关系，找出解决问题的关键因素的工具。

绘制因果图，可以通过整理和分类问题因素的方式，梳理问题的逻辑关系，帮助我们全面理解问题的本质。

绘制因果图的步骤如下：1.确定问题:明确要解决的问题或现象。

2.识别因素:列出所有可能的影响因素。

新QC七大工具（七大手法）｜完整版新QC七大手法1. KJ法（亲和图法）（Affinity Diagram）2. 关联图法（Rolation Diagram）3. 系统图法（Systematization Diagram）4. 矩阵图法（Matrix Diagram）5. 过程决策计划图法（Process Dicesion program Chart）6. 箭条图法（Arrow Diagram）7. 矩阵数据分析法（Factor Analysis）新QC七大手法的使用情形，可归纳如下：亲和图——从杂乱的语言数据中汲取信息；关联图——理清复杂因素间的关系；系统图——系统地寻求实现目标的手段；矩阵图——多角度考察存在的问题,变量关系；PDPC法——预测设计中可能出现的障碍和结果；箭条图——合理制定进度计划；矩阵数据解析法—多变量转化少变量数据分析；新QC七大手法概述：新QC七大手法的特点：1.整理语言资料的工具2.将语言情报用图形表示的方法3.引发思考，有效解决凌乱问题；4.充实计划；5.防止遗漏、疏忽；6.使有关人员了解；7.促使有关人员的协助；8.确实表达过程。

9.管理工具，可以应用于QC以外的领域新QC七大手法的五项益处：1.迅速掌握重点--实时掌握问题重心，不似无头苍蝇般地找不到重点。

2.学习重视企划--有效解析问题，透过手法的运用，寻求解决之道。

3.重视解决过程--重视问题解决的过程，不只是要求成果。

4.了解重点目标--拥有正确的方向，不会顾此失彼。

5.全员系统导向--强化全员参与的重要性，进而产生参与感与认同感。

新旧QC七大手法的区别：新七大手法并不能取代旧七大手法，两种品管手法相辅相成新旧七大手法使用范围：亲和图法1.定义把大量收集到的事实、意见或构思等语言资料，按其相互亲和性(相近性)归纳整理这些资料，使问题明确起来，求得统一认识和协调工作,以利于问题解决的一种方法。

亲和图法是1953年日本川喜田二郎在探险尼泊尔时，将野外的调查结果数据予以整理时研究开发的，也叫KJ法。

新QC七大手法（工具）完整版介绍“七大手法”主要是指企业质量管理中常用的质量管理工具，昨天给大家介绍的老七种手法。

“老七种”有分层法、调查表、排列法、因果图、直方图、控制图和相关图，新的QC七种工具分别是系统图、关联图、亲和图、矩阵图、箭条图、PDPC法以及矩阵数据分析法等。

本期带大家了解一下“新七种”1.KJ法（亲和图法）（Affinity Diagram）2.关联图法（Rolation Diagram）3.系统图法（Systematization Diagram）4.矩阵图法（Matrix Diagram）5.过程决策计划图法（Process Dicesion program Chart）6.箭条图法（Arrow Diagram）7.矩阵数据分析法（Factor Analysis）新QC七大手法的使用情形，可归纳如下：亲和图——从杂乱的语言数据中汲取信息；关联图——理清复杂因素间的关系；系统图——系统地寻求实现目标的手段；矩阵图——多角度考察存在的问题,变量关系；PDPC法——预测设计中可能出现的障碍和结果；箭条图——合理制定进度计划；矩阵数据解析法—多变量转化少变量数据分析；新QC七大手法概述：新QC七大手法的特点：1.整理语言资料的工具2.将语言情报用图形表示的方法3.引发思考，有效解决凌乱问题；4.充实计划；5.防止遗漏、疏忽；6.使有关人员了解；7.促使有关人员的协助；8.确实表达过程。

9.管理工具，可以应用于QC以外的领域新QC七大手法的五项益处：1.迅速掌握重点--实时掌握问题重心，不似无头苍蝇般地找不到重点。

2.学习重视企划--有效解析问题，透过手法的运用，寻求解决之道。

3.重视解决过程--重视问题解决的过程，不只是要求成果。

4.了解重点目标--拥有正确的方向，不会顾此失彼。

5.全员系统导向--强化全员参与的重要性，进而产生参与感与认同感。

新旧QC七大手法的区别：新七大手法并不能取代旧七大手法，两种品管手法相辅相成。

质量系列培训课程新QC七大手法（侧重逻辑）介绍Date：2024/06/22课程大纲新QC 七大手法详细介绍Q & A回顾：旧QC 七大手法新QC 七大手法概述☐旧QC七大手法概述➢ 1.查检表——集数据➢ 2.柏拉图——抓重点➢ 3.层别法——过问题➢ 4.特性要因图（鱼骨）——展因果➢ 5.直方图——显分布➢ 6.散布图——判相关➢7.控制图——管异常现象第一层解析第二层解析第三层解析查检表柏拉图层别法特性要因图直方图散布图控制图QC （Quality Control ）活动中『品质管理工具』汇总如下：层别图/法特性要因图柏拉图趋势图（T rend Chart ）查检表控制图Note ：这些手法需要做好「三现主义」，即以 现 实合理的眼光，来观察产生不良情形的 现 场 的 现 物 。

柏拉图散布图直方图查检表控制图现况掌握问题描述要因分析采取对策效果确认标准化日常管理☐新QC七大手法概述➢ 1.关联图➢ 2.亲和图（KJ法）➢ 3.系统图➢ 4.矩阵图➢ 5.矩阵数据解析法➢ 6.PDPC法➢7.箭条图关联图KJ法（亲和图）系统图（树形图）X1: ***X1-1: ******X1-2: ******X1-4: ******X1-5: ******X1-3: ******矩阵图矩阵数据解析法ABAA1A2A3BB1B2B3输入输出A B C D总分权重56381A6302B6363C63394D5155E972箭条图1234AB CDPDPC法******************************☐新QC七大手法用途归纳如下：➢ 1.关联图：理清复杂因素间的关系➢ 2.亲和图（KJ法）：从杂乱的语言数据中汲取信息➢ 3.系统图：系统地寻求实现目标的手段➢ 4.矩阵图：多角度考察存在的问题，变量关系➢ 5.矩阵数据解析法：多变量转化少变量数据分析➢ 6.PDPC法：预测设计中可能出现的障碍和结果➢7.箭条图：合理制定进度计划新QC七大手法概述问题形态使用新QC七大手法问题是什么？KJ法（亲和图）为什么会如此？关联图为什么要这样做？系统图甲与乙对应关系为何？矩阵图/矩阵数据解析法时间依序顺序如何？箭条图如果那样，该怎么办？PDPC法用途（当你想要……）使用新QC七大手法关联图亲和图系统图矩阵图矩阵数据解析法PDPC法箭条图理清问题●●展开方案●●实施计划●●●☐新QC七大手法的特点➢整理语言数据的工具➢将语言情报用图形表示的方法➢引发思考，有效解决凌乱的问题➢充实计划➢防止遗漏、疏忽➢使相关人员了解➢促使相关人员的协助➢确实表达过程➢管理工具，可以应用于QC以外的领域☐新、旧QC七大手法比较旧QC七大手法新QC七大手法理性面感性面大量的数据数据大量的语言数据问题发生后的改善问题发生前计划、构想☐新、旧QC七大手法使用范围：序号手法步骤旧QC七大手法新QC七大手法查检表柏拉图层别法鱼骨图直方图散布图控制图关联图亲和图系统图矩阵图矩阵数据分析法PDPC法箭条法1选题▲▲○○○○△2现况调查▲▲○○○3目标设定△△4原因分析▲▲▲5真因验证○○○○○○△6拟定对策○○△△▲○7对策实施○△△▲○8效果确认○○○○○9制定巩固措施○△△10总结及下一步计划注：▲表示特别有效○表示有效△表示有时采用➔新QC七大手法并不能取代旧七大手法，两种品管手法相辅相成。

箭头图法─集货场整修工程箭头图---案例1
某一个产销班的集货场，在使用八 年后因日久未修，多处钢架已出现 腐锈，产销班班员们为了日后能更 长久且安全的使用，大家一致认为 集货场需要进行整修。 但集货 场进行整修时，以不影响班的正常 运作原则。经过讨论，整修期间将 以15个工作天为期限。
集货场整修工程箭头图
1.搜集正确的资料：避免造假、不实 2.避免主观的判断：保持客观的态度 3.须把握事实真相：利用4W2H进行事件描述 What：什么事、物 Who：与谁有关、对象与执行者 When：何时发生、发生时机 Where：在何处发生、地点与位置 How many/much：发生的次数、数量或程度 How：如何发生的、发生的形式。
题的型态与内容，获得解决问题的对策，主要适用于：
1.探讨多组数据群间的相互关系时
2.需要将对策事项做多元性评估时。
3.参与者评估复杂事件时。
◆使用矩阵图法的优点
1.易累积众人的经验。 2.容易掌握全体要素间的相关性。 3.利用多次元的观察，显示潜伏的内在要因。 4.避免太过详细或抽象的表现方式。
【手法五】过程决定计划图法/PDPC（Process DecisionProgram Chart）
系统图法─上班迟到系统图---案例1
小王今天上班迟到了，针对这个问题同事们给他作了分析为什么没来
一次因
二次因
对策
闹钟没电
定期更换电池
睡过头了
晚上太迟睡
上
早睡早起
班
迟
路难走
雨天早出门
到
堵车
遇下雨天
没带伞
家里多备伞
（家里拿光了）
系统图法─品质不良系统图---案例2
复押一线HOLDEN水切，结果这几天的不良比率中， 粒点占绝大部分，为了这个问题，班长带领同事们 一起分析，用系统图层层展开。

对此，应如何作分层法分析？并说明分层类别。 分析应如何后尾灯不亮？
月份 7月 8月 9月 10月 11月 12月
三）特性要因图绘图时应注意事项
1）集合有关全员知识与经验。 2）利用脑力激荡法。 3）寻找要因时依5W1H(what/why/where/when/who/how) 方法自问自答及依6M1E探索。 4）以事实为依据, 多利用过去资料及Know How。 5）对要因彻底深入分析追根究底。 6）把要因层别。 7）要标明品名、工程别、作成日期、操作者等。
QC七大手法经典解析
QC 七 大 手 法 第一招: 查检表集数据 第二招: 柏拉图抓重点 第三招: 散布图看相关 第四招: 因果图追原因
QC七大手法简介
一、检查表（数据采集表）
典型检查表
一）定义
检查表示使用简单易于了解的标准化表格或图 形，作业时仅需填入规定检查记号，再加以统计汇 整其数据，即可提供量化分析或对比检查用。系统 地收集资料和累积资料，确认事实并对资料进行粗 略的整理和简单分析的统计图表。
六）检查表的应用（1）
检查表制作完成后，要让使用者了解，并且作在职训练， 使用检查表时应注意下列事项并适时反映。 1)搜集数据要细心、客观，数据是否代表事实？ 2)数据是否集中在某些项目，而各项目间差异为何？ 3)某些事项是否因时间的变化而有所变化？ 4)如有异常，应马上追究原因，并采取必要措施。 5)检查的项目应随着作业的改善而改变。 6)由使用的记录即能迅速判断、采取行动。
分类的项目必须合乎问题的症结，一般的分类先从结果分 类上着手，以便洞悉问题之所在；然后再进行原因分类，分析 出问题产生之原因，以便采取有效的对策。将此分析的结果， 依其结果与原因分别绘制柏拉图。
步骤2: 决定收集数据的期间；并按分类项目，在期间内收集 数据。
