经典SBR设计计算(全)

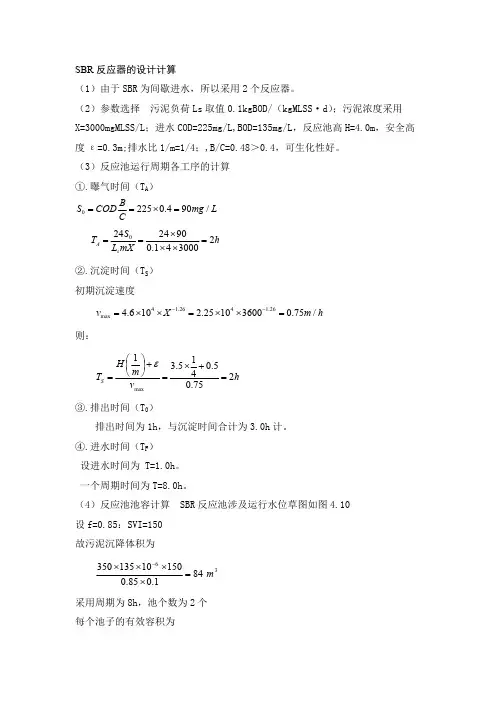

SBR 反应器的设计计算（1）由于SBR 为间歇进水，所以采用2个反应器。

（2）参数选择 污泥负荷Ls 取值0.1kgBOD/（kgMLSS·d ）；污泥浓度采用X=3000mgMLSS/L ；进水COD=225mg/L,BOD=135mg/L ，反应池高H=4.0m ，安全高度ε=0.3m;排水比1/m=1/4；,B/C=0.48＞0.4，可生化性好。

（3）反应池运行周期各工序的计算①.曝气时间（T A ）02250.490/B S COD mg L C ==⨯=024249020.143000A s S T h L mX ⨯===⨯⨯②.沉淀时间（T S ）初期沉淀速度4 1.264 1.26max 4.610 2.251036000.75/v X m h --=⨯⨯=⨯⨯=则： max 113.50.5420.75S H m T h v ε⎛⎫+⨯+ ⎪⎝⎭===③.排出时间（T 0） 排出时间为1h ，与沉淀时间合计为3.0h 计。

④.进水时间（T F ） 设进水时间为T=1.0h 。

一个周期时间为T=8.0h 。

（4）反应池池容计算 SBR 反应池涉及运行水位草图如图4.10设f=0.85：SVI=150故污泥沉降体积为 841.085.0150101353506=⨯⨯⨯⨯-3m 采用周期为8h ，池个数为2个每个池子的有效容积为47⨯ 图4.10 SBR 反应池涉及运行水位草图排水结束时水位h 2111414.0 2.7m h Hm --=⨯=⨯⨯=污泥界面 h 1=h 2-0.5=2.2m （5）需氧量计算①.需氧量 需氧量O a 为有机物(BOD)氧化需氧量O 1、微生物自身氧化需氧量O 2、保持好氧池一定的溶解氧O 3所需氧量之和。

即O a =O 1+O 2+O 3 有机物氧化需氧量O 1()10e O aQ S S =-式中：a-----去除每1.0kgBOD 的需氧量，kgO 2/kgBOD,取a=1.0； S 0,S e -----进水BOD 与出水BOD ，kg/m 3； Q-----进水量，m 3/d 。

SBR 反应池计算
1. 日处理水量1500m 3
进水水质COD850mg/L （原水1700mg/L 经沉淀、气浮、水解后） 出水水质COD120mg/L 去除率85.8%，是可以达到的
2. 运行周期取8小时，（2小时进水、6小时曝气进水同时曝气、1小时沉淀、1小时滗水）
3. 采用水解池出水自流入SBR 池，因为设4个SBR 池。

4. 计算单池体积
① 一个SBR 池一天处理水1500/4=375m 3
一个SBR 池一天进水3次，每次进水125m 3
单池体积V 单=V 进+V 泥
V 进=125m 3
V 泥
式中Q ——单池每天进水量1500/4=375m 3
Lj ——进水BOD=504mg/L(原水800 mg/L)
Nw ——污泥负荷 取0.2kgBOD/KGMLSS.d
Fw ——混合液污泥浓度 取4300mg/L
V 泥= =220m 3
V 单=125+220=345m 3（按350m 3计）
② 单池体积 V=
375*0.504
0.2*4.3 nQC
式中n——1日内的周期数 3
Q——1个周期进水量125m3
C——平均进水BOD浓度0.504 kgBOD/m3 Nv——污泥容积负荷0.5kgBOD/m3池容.d
（按375m3计）
选有限水深5.2m
则面积为72.1m2
根据厂区用地情况，平面尺寸可定为6.0m*12.5m
设超高为0.8m，则总高为6m
单池总尺寸为6.0m*12.5m*6m
4个池子的总长
24m
总宽
12.5m
③
池水比
其他水厂
=
8.6*11*6 0.95。

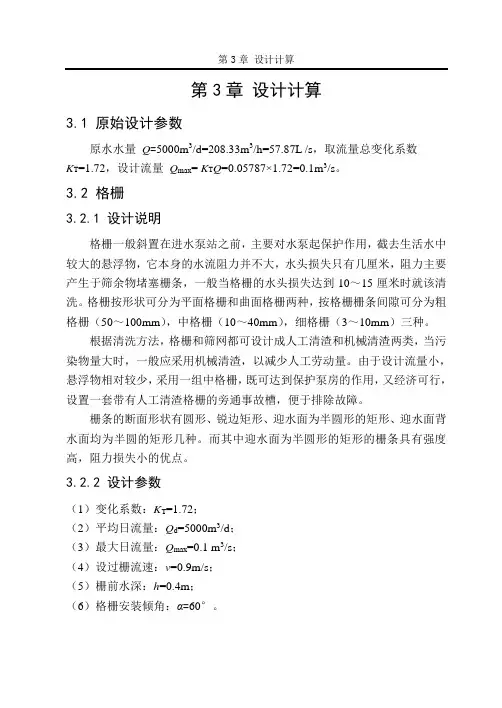

第3章设计计算3.1 原始设计参数原水水量Q=5000m3/d=208.33m3/h=57.87L /s，取流量总变化系数K T=1.72，设计流量Q max= K T Q=0.05787×1.72=0.1m3/s。

3.2 格栅3.2.1 设计说明格栅一般斜置在进水泵站之前，主要对水泵起保护作用，截去生活水中较大的悬浮物，它本身的水流阻力并不大，水头损失只有几厘米，阻力主要产生于筛余物堵塞栅条，一般当格栅的水头损失达到10～15厘米时就该清洗。

格栅按形状可分为平面格栅和曲面格栅两种，按格栅栅条间隙可分为粗格栅（50～100mm），中格栅（10～40mm），细格栅（3～10mm）三种。

根据清洗方法，格栅和筛网都可设计成人工清渣和机械清渣两类，当污染物量大时，一般应采用机械清渣，以减少人工劳动量。

由于设计流量小，悬浮物相对较少，采用一组中格栅，既可达到保护泵房的作用，又经济可行，设置一套带有人工清渣格栅的旁通事故槽，便于排除故障。

栅条的断面形状有圆形、锐边矩形、迎水面为半圆形的矩形、迎水面背水面均为半圆的矩形几种。

而其中迎水面为半圆形的矩形的栅条具有强度高，阻力损失小的优点。

3.2.2 设计参数（1）变化系数：K T=1.72；（2）平均日流量：Q d=5000m3/d；（3）最大日流量：Q max=0.1 m3/s；（4）设过栅流速：v=0.9m/s；（5）栅前水深：h=0.4m；（6）格栅安装倾角：α=60°。

3.2.3 设计计算（1）格栅间隙数：13n ==≈ （3—1） Q max ——最大废水设计流量m 3/sӨ——格栅安装倾角， 取60°h ——栅前水深 mb ——栅条间隙宽度，取21mmv ——过栅流速 m/s（2）栅渠尺寸：B 2=s(n-1)+nb=0.01×(13-1)+13×0.021=0.403m（3—2） s ——栅条宽度 取0.01mB 2——格栅宽度 mmax10.10.321m 0.780.4Q B v'h ===⨯（3—3） B 1——进水渠宽 mv’——进水渠道内的流速 设为0.78m/s栅前扩大段：2110.4030.3210.12m 2tan 2tan 20B B L α--===⨯︒（3—4） α——渐宽部分的展开角，一般采用20栅后收缩段：L 2=0.5×L 1=0.06m（3—5） 通过格栅的水头损失h 1：4231423)sin 20.010.92.42()sin 6030.097m0.02119.6S vh =β(k αb g =⨯⨯⨯︒⨯=（3—6） 栅后槽总高度H ：设栅前渠道超高h 2=0.3mH =h +h 1+h 2=0.4+0.097+0.3=0.8m（3—7） 栅槽总长度L ：L =L 1+L 2+1.0+0.5+2tan α=0.12+0.06+1.0+0.5+0.40.3tan 60+︒=2.09m （3—8）（3）每日栅渣量W ：max 1T864001000Q W W K = 33864000.10.070.35m /d 0.2m /d 1000 1.72⨯⨯==>⨯ （3—9） W 1——栅渣量（333m /10m 污水），取0.07宜采用机械清渣，选用NC —300型机械格栅：设备宽度300mm ，有效栅宽200mm ，有效栅隙21mm ，运动速度3m/min ，电机功率0.18kw ，水流速度≤1m/s ，安装角度60°，支座长度960mm ，格栅地下深度500mm ，格栅地面高度360mm ，格栅进深250mm 。

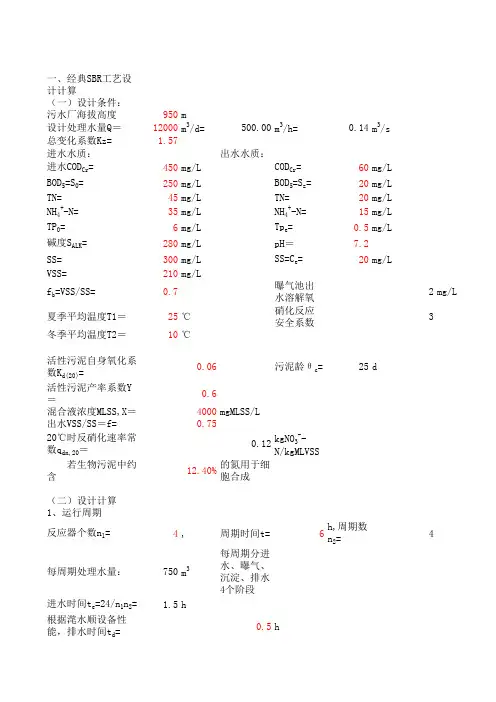

一、经典SBR工艺设计计算（一）设计条件：污水厂海拔高度950m设计处理水量Q＝12000m3/d=500.00m3/h=0.14m3/s 总变化系数Kz= 1.57进水水质：出水水质：进水COD Cr=450mg/L COD Cr=60mg/L BOD5=S0=250mg/L BOD5=S z=20mg/L TN=45mg/L TN=20mg/L NH4+-N=35mg/L NH4+-N=15mg/L TP0=6mg/L Tp e=0.5mg/L 碱度S ALK=280mg/L pH＝7.2SS=300mg/L SS=C e=20mg/L VSS=210mg/Lf b=VSS/SS=0.7曝气池出水溶解氧2mg/L夏季平均温度T1＝25℃硝化反应安全系数3冬季平均温度T2＝10℃活性污泥自身氧化系数K d(20)=0.06污泥龄θc=25d 活性污泥产率系数Y＝0.6混合液浓度MLSS,X＝4000mgMLSS/L出水VSS/SS＝f=0.7520℃时反硝化速率常数q dn,20＝0.12kgNO3--N/kgMLVSS若生物污泥中约含12.40%的氮用于细胞合成（二）设计计算1、运行周期反应器个数n1=4,周期时间t=6h,周期数n2=4每周期处理水量：750m3每周期分进水、曝气、沉淀、排水4个阶段进水时间t e=24/n1n2= 1.5h根据滗水顺设备性能，排水时间t d=0.5h污泥界面沉降速度u=46000X -1.26= 1.33m曝气池滗水高度h 1= 1.2m安全水深ε＝0.5m沉淀时间t s =(h 1+ε)/u=1.3h 曝气时间t a =t-t e -t s -t d =2.7h 反应时间比e=t a /t=0.452、曝气池体积V计算（1）估算出水溶解性BOD 5（Se)13.6mg/L（2）曝气池体积V12502m 3（3）复核滗水高度h1：有效水深H＝5m h 1=HQ/(n 2V)=1.2m（4）复核污泥负荷0.13kgBOD 5/kgM LSS3、剩余污泥量（1）生物污泥产量T＝10℃时0.04d -1681kg/d T＝10℃时，ΔX V（10）＝1012kg/d(2)剩余非生物污泥量ΔX S1596kg/d(3)剩余污泥量ΔX ΔX＝ΔX V +ΔX s ＝2277kg/d T＝10℃时剩余污泥量ΔX＝2608kg/d=-=e d z e fC K S S 1.7=+-=)1()(0c d e c K eXf S S Q Y V θθ==eXV QS N s 0=--=∆100010000VfXeK S S YQX d e V ==-)20()20()10(04.1T d d K K =-⨯-=∆1000)1(0eb s C C f f Q X设剩余污泥含水率按99.20%计算,湿污泥量为284.6m 3/d T＝10℃时设剩余污泥含水率按99.20%计算,湿污泥量为326.0m 3/d4、复核出水BOD 5K 2=0.0189.80mg/L5、复核出水氨氮浓度微生物合成去除的氨氮N w ＝0.12ΔX V /Q 冬季微生物合成去除的氨氮ΔN w(10)＝10.12mg/L 冬季出水氨氮为N e(10)=N 0-ΔN W(10)=24.88mg/L 夏季微生物合成去除的氨氮ΔN (20)＝ 3.27mg/L 夏季出水氨氮为N e(20)=N 0-ΔN W(20)=31.73mg/L复核结果表明无论冬季或夏季，仅靠生物合成不能使出水氨氮低于设计标准。

sbr工艺计算1.日平均流量：Q=10000m3/d2.水质：3.参数拔取3.1 运行参数生物池中活性污泥浓度：X VSS=1400mgMLVSS/l挥发性组分比例：f VSS=0.7(一样0.7~0.8)3.2 碳氧化工艺污泥理论产泥系数：Y=0.6 mgVSS/mgBOD5 (范畴0.4~0.8，一样取0.6) 20℃时污泥自身氧化系数：K d(20)=0.06 1/d (范畴0.04~0.075，一样取0.06) 3.3 硝化工艺参数硝化菌在15℃时的最大年夜比进展速度：μm(15) =0.47 1/d (范畴0.4~0.5，一样取0.47或0.45)好氧池中消融氧浓度：DO=2.0 mg/lNH4-N的饱和常数(T=T min=12℃)：K N=10(0.051×T-1.158)=0.28 mg/l硝化菌的理论产率系数：Y N=0.15 mgVSS/mgNH4-N (范畴0.04~0.29，一样取0.15) 20℃时硝化菌自身氧化系数：K dN(20)=0.04 1/d (范畴0.03~0.06，一样取0.04)安稳系数：F S=2.5 (范畴1.5~4，一样取2.5)氧的饱和常数：K O=1.0 mg/l (范畴0.25~2.46，一样取1.0)二. 好氧池工艺设计运算1. 参数修改K d (T min)=K d(20)×1.05(Tmin-20)=0.041 1/dμm=μm(15)×e0.098(Tmin-15)×[1-0.833×(7.2-pH)]×[D O/(D O+K O)] =0.331 1/dK dN (T min)=K dN(20)×1.05(Tmin-20)=0.027 1/d2.运算设计泥龄最大年夜基质应用率：k’=μm/Y N=2.21 mgBOD5/(mgVSS﹒d)最小硝化泥龄:tc min=1/(Y N×k’-K dN)=3.29 d设计泥龄：tc=Fs×tc min=14.8 d3.污泥负荷硝化污泥负荷：Un=(1/tc+K dN)/Y N=0.63 mgNH4-N/(mgVSS﹒d)出水氨氮浓度：由U N=k’×[N e/(K N+N e)]得N e=U N×K N/(k’-U N)=0.11mg/l碳氧化污泥负荷：U S=(1/tc+K d)/Y=0.18 mgBOD5/(mgVSS﹒d)4.好氧池容积运算BOD氧化要求水力逗留时刻：T b=(So-Se)/ (U S×X VSS)= 0.48d=11.43 hBOD5表不雅产率系数：Y obs=Y/(1+K d×tc)=0.37 mgVSS/mgBOD5硝化细菌在微生物中占的百分比：硝化的氨氮量N d=TN-0.122Y obs(So-Se)-Ne-0.016 Y obs K d tc(So-Se)=38.6mg/l硝化菌百分比fnfn=Yn*N d/ Y obs (So-Se) + Yn*Nd +0.016Y obs K d tc(So-Se)=0.11硝化水力逗留时刻TnTn = N d / ( Un*X VSS *fn )= 0.38 d = 9.18 hTb＞Tn，取好氧池水力逗留时刻为Tb，即11.43h。

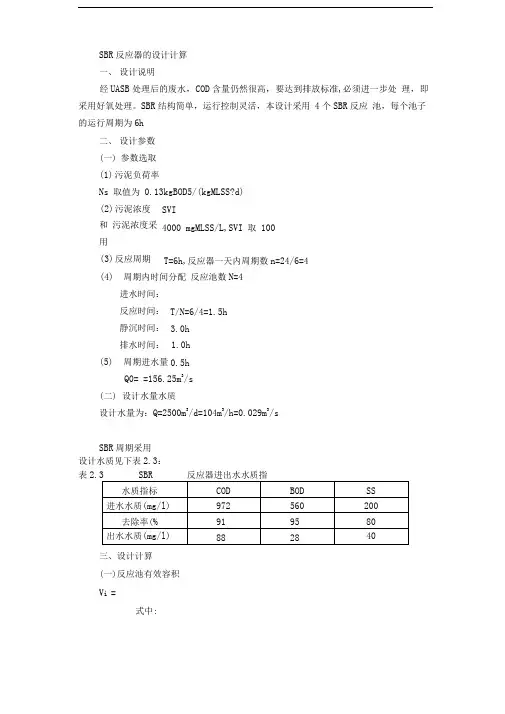

SBR 反应器的设计计算一、 设计说明经UASB 处理后的废水，COD 含量仍然很高，要达到排放标准,必须进一步处 理，即采用好氧处理。

SBR 结构简单，运行控制灵活，本设计采用 4个SBR 反应 池，每个池子的运行周期为6h二、 设计参数 (一) 参数选取(1) 污泥负荷率Ns 取值为 0.13kgBOD5/(kgMLSS?d) (2) 污泥浓度和 污泥浓度采用(3) 反应周期 SBR 周期采用 设计水质见下表2.3： 表2.3 SBR反应器进出水水质指三、设计计算 (一)反应池有效容积V i =式中:SVI4000 mgMLSS/L,SVI 取 100 T=6h,反应器一天内周期数n=24/6=4 (4) 周期内时间分配 反应池数N=4进水时间：反应时间： 静沉时间： 排水时间： (5) 周期进水量 Q0= =156.25m 3/s(二) 设计水量水质设计水量为：Q=2500m 3/d=104m 3/h=0.029m 3/sT/N=6/4=1.5h 3.0h 1.0h0.5h-V 1 = 280.45 m 3二) 反应池最小水量3V min =V 1-Q 0=280.45-156.25=124.2m 3三) 反应池中污泥体积Vx=SVI • MLSS V i /106=100X 4000X 280.45/10 =112.18 m 3 V min >Vx, 合格四) 校核周期进水量周期进水量应满足下式：Qv(1-SVI • MLSS /106) • V6=(1- 100 X 4000 /10 6) X 280.453=176.46m 3而 Q 0=156.25m 3<176.46m 3故符合设计要求五) 确定单座反应池的尺寸SBR 有效水深取5.0m,超高0.5m,则SBR 总高为5.5m, SBR 的面积为 280.45/5=56.09m 2设SBR 的长：宽=2: 1则SBR 的池宽为：5.5m ;池长为：11.0m.SBR 反应池的最低水位为：1.97m SBR 反应池污泥高度为：1.24m1.97-1.24=0.73m可见，SBR 最低水位与污泥位之间的距离为 0.8m,大于0.5m 的缓冲层高度 符合设计要求。

一. 基本数据：1.日平均流量：Q=10000m3/d2.水质：3.参数选取3.1 运行参数生物池中活性污泥浓度：X VSS=1400mgMLVSS/l挥发性组分比例：f VSS=0.7(一般0.7~0.8)3.2 碳氧化工艺污泥理论产泥系数：Y=0.6 mgVSS/mgBOD5 (范围0.4~0.8，一般取0.6) 20℃时污泥自身氧化系数：K d(20)=0.06 1/d (范围0.04~0.075，一般取0.06) 3.3 硝化工艺参数硝化菌在15℃时的最大比生长速率：μm(15) =0.47 1/d (范围0.4~0.5，一般取0.47或0.45)好氧池中溶解氧浓度：DO=2.0 mg/lNH4-N的饱和常数(T=T min=12℃)：K N=10(0.051×T-1.158)=0.28 mg/l硝化菌的理论产率系数：Y N=0.15 mgVSS/mgNH4-N (范围0.04~0.29，一般取0.15) 20℃时硝化菌自身氧化系数：K dN(20)=0.04 1/d (范围0.03~0.06，一般取0.04)安全系数：F S=2.5 (范围1.5~4，一般取2.5)氧的饱和常数：K O=1.0 mg/l (范围0.25~2.46，一般取1.0)二. 好氧池工艺设计计算1. 参数修正K d (T min)=K d(20)×1.05(Tmin-20)=0.041 1/dμm=μm(15)×e0.098(Tmin-15)×[1-0.833×(7.2-pH)]×[D O/(D O+K O)] =0.331 1/dK dN (T min)=K dN(20)×1.05(Tmin-20)=0.027 1/d2.计算设计泥龄最大基质利用率：k’=μm/Y N=2.21 mgBOD5/(mgVSS﹒d)最小硝化泥龄:tc min=1/(Y N×k’-K dN)=3.29 d设计泥龄：tc=Fs×tc min=14.8 d3.污泥负荷硝化污泥负荷：Un=(1/tc+K dN)/Y N=0.63 mgNH4-N/(mgVSS﹒d)出水氨氮浓度：由U N=k’×[N e/(K N+N e)]得N e=U N×K N/(k’-U N)=0.11mg/l碳氧化污泥负荷：U S=(1/tc+K d)/Y=0.18 mgBOD5/(mgVSS﹒d)4.好氧池容积计算BOD氧化要求水力停留时间：T b=(So-Se)/ (U S×X VSS)= 0.48d=11.43 hBOD5表观产率系数：Y obs=Y/(1+K d×tc)=0.37 mgVSS/mgBOD5硝化细菌在微生物中占的百分比：硝化的氨氮量N d=TN-0.122Y obs(So-Se)-Ne-0.016 Y obs K d tc(So-Se)=38.6mg/l硝化菌百分比fnfn=Yn*N d/ Y obs (So-Se) + Yn*Nd +0.016Y obs K d tc(So-Se)=0.11硝化水力停留时间TnTn = N d / ( Un*X VSS *fn )= 0.38 d = 9.18 hTb＞Tn，取好氧池水力停留时间为Tb，即11.43h。

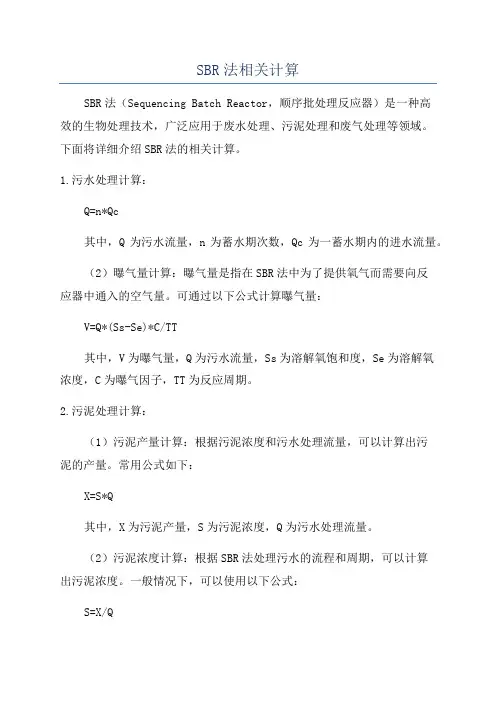

SBR法相关计算SBR法（Sequencing Batch Reactor，顺序批处理反应器）是一种高效的生物处理技术，广泛应用于废水处理、污泥处理和废气处理等领域。

下面将详细介绍SBR法的相关计算。

1.污水处理计算：Q=n*Qc其中，Q为污水流量，n为蓄水期次数，Qc为一蓄水期内的进水流量。

（2）曝气量计算：曝气量是指在SBR法中为了提供氧气而需要向反应器中通入的空气量。

可通过以下公式计算曝气量：V=Q*(Ss-Se)*C/TT其中，V为曝气量，Q为污水流量，Ss为溶解氧饱和度，Se为溶解氧浓度，C为曝气因子，TT为反应周期。

2.污泥处理计算：（1）污泥产量计算：根据污泥浓度和污水处理流量，可以计算出污泥的产量。

常用公式如下：X=S*Q其中，X为污泥产量，S为污泥浓度，Q为污水处理流量。

（2）污泥浓度计算：根据SBR法处理污水的流程和周期，可以计算出污泥浓度。

一般情况下，可以使用以下公式：S=X/Q其中，S为污泥浓度，X为污泥产量，Q为污水处理流量。

3.废气处理计算：（1）废气流量计算：根据废气处理装置的设计及处理要求，可以计算出废气流量。

常用公式如下：Qg=Qw*G其中，Qg为废气流量，Qw为废水流量，G为气水比。

（2）废气处理效率计算：废气处理效率是指废气处理装置在清洁废气出口中所实现的废气处理效果。

可通过以下公式计算废气处理效率：ηg = (Cin - Cout) / Cin * 100%其中，ηg为废气处理效率，Cin为废气进口浓度，Cout为废气出口浓度。

以上是SBR法相关计算的一些常用公式和方法，具体计算应根据实际情况进行调整和补充。

SBR法相关计算SBR法是一种生物处理技术，用于废水处理。

SBR是Sequencing Batch Reactor的缩写，意为顺序批处理反应器。

该方法主要通过一系列的处理步骤来降解废水中的有机物和氮、总磷等污染物，以达到净化废水的目的。

下面将详细介绍SBR法的相关计算。

1.反应器容积的计算SBR法反应器的容积大小决定了处理单位时间内的废水量，一般使用的单位是立方米（m3）。

反应器容积的计算公式如下：容积=平均每个周期的出水量×周期数2.反应器的周期计算SBR法反应器的周期指的是反应器进行一次完整处理的时间，通常采用典型的四阶段周期，包括进水、搅拌、沉淀和出水四个阶段。

每个阶段的时间取决于处理废水的要求、废水性质和操作经验等因素。

3.反应器的进水量计算SBR法反应器的进水量是指单位时间内处理的废水量，一般使用的单位是立方米/小时（m3/h）。

进水量的计算公式如下：进水量=废水流量×废水的进水时间4.混合液悬浮物浓度的计算混合液悬浮物浓度是指反应器中混合液中的生物团和悬浮物的含量，通常使用的单位是毫克/升（mg/L）。

可以通过实际采样后测定，也可以通过SBR反应器的运行参数计算出来。

5.废水的化学需氧量（COD）和生化需氧量（BOD）的计算COD和BOD是反应器中衡量废水有机物污染程度的重要参数，分别表示废水中可被氧化的有机物浓度和生物降解有机物的能力。

可以通过实验室测试得到废水样品的COD和BOD值，也可以通过SBR反应器的运行参数和公式计算出来。

6.总氮和总磷浓度的计算总氮和总磷是反应器中常见的营养物污染物，通常使用的单位是毫克/升（mg/L）。

可以通过实验室测试得到废水样品的总氮和总磷值，也可以通过SBR反应器的运行参数和公式计算出来。

7.溶解氧（DO）浓度的计算溶解氧浓度是反应器中衡量废水中溶解氧含量的指标，通常使用的单位是毫克/升（mg/L）。

可以通过溶解氧传感器实时监测废水中的溶解氧浓度，也可以通过SBR反应器的运行参数和公式计算出来。

SBR 反应池计算
1. 日处理水量1500m 3
进水水质COD850mg/L （原水1700mg/L 经沉淀、气浮、水解后） 出水水质COD120mg/L 去除率85.8%，是可以达到的
2. 运行周期取8小时，（2小时进水、6小时曝气进水同时曝气、1小时沉淀、1小时滗水）
3. 采用水解池出水自流入SBR 池，因为设4个SBR 池。

4. 计算单池体积
① 一个SBR 池一天处理水1500/4=375m 3
一个SBR 池一天进水3次，每次进水125m 3
单池体积V 单=V 进+V 泥
V 进=125m 3
V 泥
式中Q ——单池每天进水量1500/4=375m 3
Lj ——进水BOD=504mg/L(原水800 mg/L)
Nw ——污泥负荷 取0.2kgBOD/KGMLSS.d
Fw ——混合液污泥浓度 取4300mg/L
V 泥= =220m 3
V 单=125+220=345m 3（按350m 3计）
② 单池体积 V=
375*0.504
0.2*4.3 nQC
式中n——1日内的周期数 3
Q——1个周期进水量125m3
C——平均进水BOD浓度0.504 kgBOD/m3 Nv——污泥容积负荷0.5kgBOD/m3池容.d
（按375m3计）
选有限水深5.2m
则面积为72.1m2
根据厂区用地情况，平面尺寸可定为6.0m*12.5m
设超高为0.8m，则总高为6m
单池总尺寸为6.0m*12.5m*6m
4个池子的总长
24m
总宽
12.5m
③
池水比
其他水厂
=
8.6*11*6 0.95。

第3章设计计算3.1 原始设计参数原水水量Q=5000m3/d=208.33m3/h=57.87L /s，取流量总变化系数K T=1.72，设计流量Q= K T Q=0.05787×1.72=0.1m3/s。

max3.2 格栅3.2.1 设计说明格栅一般斜置在进水泵站之前，主要对水泵起保护作用，截去生活水中较大的悬浮物，它本身的水流阻力并不大，水头损失只有几厘米，阻力主要产生于筛余物堵塞栅条，一般当格栅的水头损失达到10～15厘米时就该清洗。

格栅按形状可分为平面格栅和曲面格栅两种，按格栅栅条间隙可分为粗格栅（50～100mm），中格栅（10～40mm），细格栅（3～10mm）三种。

根据清洗方法，格栅和筛网都可设计成人工清渣和机械清渣两类，当污染物量大时，一般应采用机械清渣，以减少人工劳动量。

由于设计流量小，悬浮物相对较少，采用一组中格栅，既可达到保护泵房的作用，又经济可行，设置一套带有人工清渣格栅的旁通事故槽，便于排除故障。

栅条的断面形状有圆形、锐边矩形、迎水面为半圆形的矩形、迎水面背水面均为半圆的矩形几种。

而其中迎水面为半圆形的矩形的栅条具有强度高，阻力损失小的优点。

3.2.2 设计参数（1）变化系数：K T=1.72；（2）平均日流量：Q d=5000m3/d；（3）最大日流量：Q max=0.1 m3/s；（4）设过栅流速：v=0.9m/s；（5）栅前水深：h=0.4m；（6）格栅安装倾角：α=60°。

3.2.3 设计计算（1）格栅间隙数：13n ==≈ （3—1）Q max ——最大废水设计流量m 3/sӨ——格栅安装倾角， 取60°h ——栅前水深 mb ——栅条间隙宽度，取21mmv ——过栅流速 m/s（2）栅渠尺寸：B 2=s(n-1)+nb=0.01×(13-1)+13×0.021=0.403m （3—2） s ——栅条宽度 取0.01m B 2——格栅宽度 mmax 10.10.321m 0.780.4Q B v'h ===⨯ （3—3）B 1——进水渠宽 mv’——进水渠道内的流速 设为0.78m/s栅前扩大段：2110.4030.3210.12m 2tan 2tan 20B B L α--===⨯︒（3—4） α——渐宽部分的展开角，一般采用20栅后收缩段：L 2=0.5×L 1=0.06m （3—5） 通过格栅的水头损失h 1：4231423)sin 20.010.92.42()sin 6030.097m 0.02119.6S v h =β(k αb g=⨯⨯⨯︒⨯= （3—6）栅后槽总高度H ：设栅前渠道超高h 2=0.3mH =h +h 1+h 2=0.4+0.097+0.3=0.8m （3—7）栅槽总长度L ：L =L 1+L 2+1.0+0.5+2tan h+h α=0.12+0.06+1.0+0.5+0.40.3tan 60+︒=2.09m （3—8）（3）每日栅渣量W ：max 1T864001000Q W W K =33864000.10.070.35m /d 0.2m /d 1000 1.72⨯⨯==>⨯ （3—9）W 1——栅渣量（333m /10m 污水），取0.07宜采用机械清渣，选用NC —300型机械格栅：设备宽度300mm ，有效栅宽200mm ，有效栅隙21mm ，运动速度3m/min ，电机功率0.18kw ，水流速度≤1m/s ，安装角度60°，支座长度960mm ，格栅地下深度500mm ，格栅地面高度360mm ，格栅进深250mm 。

一、经典SBR工艺设计计算（一）设计条件：污水厂海拔高度950m 设计处理水量Q＝12000m 3/d=500.00m 3/h=0.14m 3/s总变化系数Kz= 1.57进水水质：出水水质：进水COD Cr =450mg/L COD Cr =60mg/L BOD 5=S 0=250mg/L BOD 5=S z =20mg/L TN=45mg/L TN=20mg/L NH 4+-N=35mg/L NH 4+-N=15mg/L TP 0=6mg/L Tp e =0.5mg/L 碱度S ALK =280mg/L pH＝7.2SS=300mg/L SS=C e =20mg/LVSS=210mg/L f b =VSS/SS=0.7曝气池出水溶解氧浓度2mg/L 夏季平均温度T1＝25℃硝化反应安全系数K=3冬季平均温度T2＝10℃活性污泥自身氧化系数K d(20)=0.06污泥龄θc =25d活性污泥产率系数Y＝0.6混合液浓度MLSS,X＝4000mgMLSS/L 出水VSS/SS＝f=0.7520℃时反硝化速率常数q dn,20＝0.12kgNO 3--N/kgMLVSS 若生物污泥中约含12.40%的氮用于细胞合成（二）设计计算1、运行周期反应器个数n 1=4,周期时间t=6h,周期数n 2=4每周期处理水量：750m 3每周期分进水、曝气、沉淀、排水4个阶段进水时间t e =24/n 1n 2=1.5h根据滗水顺设备性能，排水时间t d =0.5h 污泥界面沉降速度u=46000X -1.26= 1.33m 曝气池滗水高度h 1= 1.2m 安全水深ε＝0.5m沉淀时间t s =(h 1+ε)/u= 1.3h 曝气时间t a =t-t e -t s -t d = 2.7h 反应时间比e=t a /t=0.452、曝气池体积V计算（1）估算出水溶解性BOD 5（Se)13.6mg/L=-=e d z e fC K S S 1.7（2）曝气池体积V12502m 3（3）复核滗水高度h1：有效水深H＝5m h 1=HQ/(n 2V)=1.2m（4）复核污泥负荷0.13kgBOD 5/kgMLSS3、剩余污泥量（1）生物污泥产量T＝10℃时0.04d -1681kg/dT＝10℃时，ΔX V（10）＝1012kg/d(2)剩余非生物污泥量ΔX S1596kg/d(3)剩余污泥量ΔX ΔX＝ΔX V +ΔX s ＝2277kg/d T＝10℃时剩余污泥量ΔX＝2608kg/d设剩余污泥含水率按99.20%计算,湿污泥量为284.6m 3/d T＝10℃时设剩余污泥含水率按99.20%计算,湿污泥量为326.0m 3/d4、复核出水BOD 5K 2=0.0189.80mg/L5、复核出水氨氮浓度微生物合成去除的氨氮N w ＝0.12ΔX V /Q 冬季微生物合成去除的氨氮ΔN w(10)＝10.12mg/L 冬季出水氨氮为N e(10)=N 0-ΔN W(10)=24.88mg/L 夏季微生物合成去除的氨氮ΔN (20)＝3.27mg/L夏季出水氨氮为N e(20)=N 0-ΔN W(20)=31.73mg/L复核结果表明无论冬季或夏季，仅靠生物合成不能使出水氨氮低于设计标准。

一. 基本数据：1.日平均流量：Q=10000m3/d2.水质：3.参数选取3.1 运行参数生物池中活性污泥浓度：X VSS=1400mgMLVSS/l挥发性组分比例：f VSS=0.7(一般0.7~0.8)3.2 碳氧化工艺污泥理论产泥系数：Y=0.6 mgVSS/mgBOD5 (范围0.4~0.8，一般取0.6) 20℃时污泥自身氧化系数：K d(20)=0.06 1/d (范围0.04~0.075，一般取0.06) 3.3 硝化工艺参数硝化菌在15℃时的最大比生长速率：μm(15) =0.47 1/d (范围0.4~0.5，一般取0.47或0.45)好氧池中溶解氧浓度：DO=2.0 mg/lNH4-N的饱和常数(T=T min=12℃)：K N=10(0.051×T-1.158)=0.28 mg/l硝化菌的理论产率系数：Y N=0.15 mgVSS/mgNH4-N (范围0.04~0.29，一般取0.15) 20℃时硝化菌自身氧化系数：K dN(20)=0.04 1/d (范围0.03~0.06，一般取0.04)安全系数：F S=2.5 (范围1.5~4，一般取2.5)氧的饱和常数：K O=1.0 mg/l (范围0.25~2.46，一般取1.0)二. 好氧池工艺设计计算1. 参数修正K d (T min)=K d(20)×1.05(Tmin-20)=0.041 1/dμm=μm(15)×e0.098(Tmin-15)×[1-0.833×(7.2-pH)]×[D O/(D O+K O)] =0.331 1/dK dN (T min)=K dN(20)×1.05(Tmin-20)=0.027 1/d2.计算设计泥龄最大基质利用率：k’=μm/Y N=2.21 mgBOD5/(mgVSS﹒d)最小硝化泥龄:tc min=1/(Y N×k’-K dN)=3.29 d设计泥龄：tc=Fs×tc min=14.8 d3.污泥负荷硝化污泥负荷：Un=(1/tc+K dN)/Y N=0.63 mgNH4-N/(mgVSS﹒d)出水氨氮浓度：由U N=k’×[N e/(K N+N e)]得N e=U N×K N/(k’-U N)=0.11mg/l碳氧化污泥负荷：U S=(1/tc+K d)/Y=0.18 mgBOD5/(mgVSS﹒d)4.好氧池容积计算BOD氧化要求水力停留时间：T b=(So-Se)/ (U S×X VSS)= 0.48d=11.43 hBOD5表观产率系数：Y obs=Y/(1+K d×tc)=0.37 mgVSS/mgBOD5硝化细菌在微生物中占的百分比：硝化的氨氮量N d=TN-0.122Y obs(So-Se)-Ne-0.016 Y obs K d tc(So-Se)=38.6mg/l硝化菌百分比fnfn=Yn*N d/ Y obs (So-Se) + Yn*Nd +0.016Y obs K d tc(So-Se)=0.11硝化水力停留时间TnTn = N d / ( Un*X VSS *fn )= 0.38 d = 9.18 hTb＞Tn，取好氧池水力停留时间为Tb，即11.43h。

流量表：1. 中格栅的设计计算：中格栅设1个，则设计流量为Q=0.391 m 3/s ，栅前水深取0.6m ，水流速度v=0.9m/s (1)格栅间隙数：n=bhvQ αsin设计中取α=75°，b=0.03m 则：n=9.0*6.0*03.075sin *391.0︒=24(2)格栅槽宽度：B=s(n-1)+bn设计中取s=0.01m ，则B=0.01*(24-1)+0.03*24=0.95m (3)过栅水头损失：因选用迎水面为半圆形的矩形栅条，查表得β=1.83ξ=β(bs )34=1.83*(03.001.0)34=0.423k 取3，h 2=k ξgv 22αsin =3*0.423*81.9*29.02* sin 75°=0.05m(4)栅后槽的总高度H ：(h 1取0.3m) H=h+h 1+h 2=0.6+0.3+0.05=0.85m (5)格栅总长度L ：L=L 1+L 2+0.5+1.0+αtan 1H设B 1=0.5m,1α=20° L 1=11tan 2αB B -=︒-20tan 25.095.0=0.62mL 2=0.5 L 1=0.5*0.62=0.31mL=0.62+0.31+0.5+1.0+︒75tan 9.0=2.8m(6)每日栅渣量：设计中W 1取0.05 m 3/(103m 3污水) W=1000*86400*1max z k W Q =1000*3.186400*05.0*391.0=1.3 m 3/d>0.2 m 3/d故宜采用机械除渣。

2. 泵的设计计算：(1)杨程的计算：H=h s +∑h +h 安全设计中h 安全取2m 水高，根据设计流量Q=0.391 m 3/s ，压力干管管长为20m ，钢管与铸铁管水力计算可选用DN350，比阻A=0.4529，修正系数为1，由《建筑给排水规范》，局部损失按沿程损失的30%计算：∑h =(1+0.3)*1*0.4529*20*0.3912=1.8mH=20+1.8+2=26.3m根据设计流量和杨程要求，本设计选用200WL1600-25型的水泵，采用二用一备。
