SBR工艺设计计算方法e

sbr工艺参数
SBR工艺参数主要包括以下几个方面：
1. 设计污水量：应采用最大的日污水量来计算。

2. 污水进水量的逐时变化：应进行详细的调查，并进行技术讨论研究确认。

3. 管线长度：原则上如果管线足够长，市政污水可以不设置流量调节池。

4. 反应池个数：原则上不能少于2个。

5. 水池设计：设计水池深度一般为4\~6米，水池的池宽和池长之比为（1:1）\~（1:2）。

6. 进水水质：应按设计规划年内污染物负荷量，并参考其原单位量来决定，并考虑负荷的变动。

对于分流制下水道的生活污水，其原水水质典型值为BOD5 SS为200mg/L；总氮为30\~40mg/L；磷为4\~6mg/L。

7. 上清液排出方式：可以采用重力式或水泵排出，但是活性污泥不能发生上浮，并应设置挡浮渣装置。

这些参数是根据设施设计的要求来确定的，并需要考虑处理厂的地域特性和设计条件（如用地面积、维护管理、处理水质指标等）。

请注意，这些参数可能需要根据具体情况进行调整。

课程设计题目33000m³/d生活污水处理厂设计学院资源与环境工程学院专业环境工程班级环工2012姓名覃练指导教师方继敏、李柏林2015 年 6 月21 日课程设计任务书（环境工程1202班，学号10）设计(论文)题目:33000m3/d生活污水处理厂工艺设计设计(论文)主要内容及技术参数1．污水类别为城市污水，设计流量33000m3/d；2．要求完成污水处理厂主要工艺设计与计算说明书的编写；3．绘制两张单元构筑物的图纸。

要求完成的主要任务及达到的技术经济指标1．按照指导书的深度进行设计与计算说明书的编写；2．绘制两个单元构筑物的图纸（两张1号）3.个人加上自己的进水和出水水质工作进度要求课程设计为期一周，时间安排如下：1．课程设计的讲授1天，设计准备（设计资料、手册、绘图工具准备）1天2．课程设计的计算部分3天3．课程设计的图纸绘制部分2天指导教师(签名)____________系(教研室)主任(签名)____________年月日课程设计指导教师意见书评定成绩_____________ 指导教师(签名)______________年月日摘要：本设计是33000m³/d城市污水处理厂工艺设计，处理工艺采用了SBR工艺。

SBR是一种按间歇曝气方式来运行的活性污泥污水处理技术，又称序批式活性污泥法。

本工艺的主要构筑物包括格栅、污水泵房、沉淀池、SBR、接触消毒池、浓缩池、污泥脱水机房等。

污水进入污水处理厂经过粗格栅后经污水泵房进入到细格栅，再进入平流沉砂池沉砂，再进入SBR池反应，然后进入接触消毒池消毒，污水达到水质要求，经过计量槽后排出污水。

SBR的剩余污泥含水量减少再进入贮泥池，随后进入污泥脱水车间进行脱水，脱水后的污泥外运。

SBR的主要工艺特征是在运行商的有序和间歇操作，SBR工艺的核心是SBR 反应池，该池集均化、初沉、生物降解、二沉等功能与一池，无污泥回流系统。

经过该废水处理工艺的废水可达到设计要求，可以直接排放。

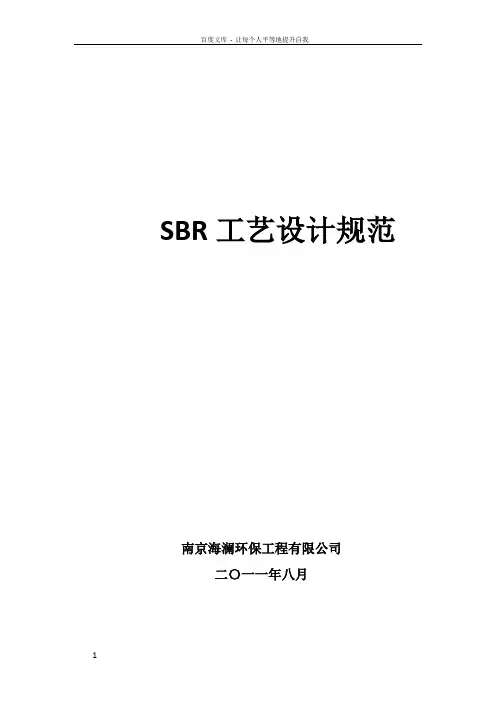

SBR工艺设计规范南京海澜环保工程有限公司二〇一一年八月SBR工艺设计规范一、工艺特点间歇式活性污泥法，也称序批示活性污泥法，简称SBR。

按工作周期运行，一个工作周期程序依次为进水、反应、沉淀、排水、待机。

进水及排水用水位控制，反应及沉淀用时间控制。

有效池容为周期内进水与所需污泥体积之和。

二、设计参数（1）污泥负荷N S：N S值一般采用~(kgMLSS·d)。

（2）进出水污染物浓度C0、C e：根据设计数据确定。

（3）工作周期T：一般为4~12h。

（4）每天周期n；根据实际需要确定，水量大时，可由计算得出。

（5）排水比（排除比）1/m；~之间。

（6）反应池水深H:3~6m（7）混合液污泥浓度X：1500~5000mg/L.（8）安全高度ξ：ξ一般采用~（9）曝气时间T A（10）沉淀时间T s（11）曝气池个数N（12）曝气池组数N0（每组含N个曝气池数）三、计算公式（1）曝气时间T AT A=24*C0/(Ns*m*X)（2）沉淀时间T S=（H*1/m+ξ）/VmaxVmax=×104×t×t—水温（℃）设计水温低点时（例如冬季10℃），Vmax1;设计水温高点时（例如冬季20℃），Vmax2;ξ—安全高度，一般采用~。

注意：T S根据情况选择不利条件下的数据。

（3）排出时间T DT D取（4）进水时间T1T1一般可取* T A，亦可以根据经验确定。

（5）一个周期需要时间T=T A+T S+T D+T1（6）曝气池个数NN=T/T1（7）每天周期次数nn=24/T（8）单组曝气池容积VV=m*Q/(n* N)，注意Q为单组水池日处理量（9）单组曝气池平面尺寸F=V/H（10）曝气池总高H’=H+ξ四、主要设备滗水器：能随水位变化而调节的出水堰。

滗水器主要形式：旋转式滗水器、无动力旋转式滗水器、虹吸滗水器、浮筒滗水器等。

sbr工艺计算1.日平均流量：Q=10000m3/d2.水质：3.参数拔取3.1 运行参数生物池中活性污泥浓度：X VSS=1400mgMLVSS/l挥发性组分比例：f VSS=0.7(一样0.7~0.8)3.2 碳氧化工艺污泥理论产泥系数：Y=0.6 mgVSS/mgBOD5 (范畴0.4~0.8，一样取0.6) 20℃时污泥自身氧化系数：K d(20)=0.06 1/d (范畴0.04~0.075，一样取0.06) 3.3 硝化工艺参数硝化菌在15℃时的最大年夜比进展速度：μm(15) =0.47 1/d (范畴0.4~0.5，一样取0.47或0.45)好氧池中消融氧浓度：DO=2.0 mg/lNH4-N的饱和常数(T=T min=12℃)：K N=10(0.051×T-1.158)=0.28 mg/l硝化菌的理论产率系数：Y N=0.15 mgVSS/mgNH4-N (范畴0.04~0.29，一样取0.15) 20℃时硝化菌自身氧化系数：K dN(20)=0.04 1/d (范畴0.03~0.06，一样取0.04)安稳系数：F S=2.5 (范畴1.5~4，一样取2.5)氧的饱和常数：K O=1.0 mg/l (范畴0.25~2.46，一样取1.0)二. 好氧池工艺设计运算1. 参数修改K d (T min)=K d(20)×1.05(Tmin-20)=0.041 1/dμm=μm(15)×e0.098(Tmin-15)×[1-0.833×(7.2-pH)]×[D O/(D O+K O)] =0.331 1/dK dN (T min)=K dN(20)×1.05(Tmin-20)=0.027 1/d2.运算设计泥龄最大年夜基质应用率：k’=μm/Y N=2.21 mgBOD5/(mgVSS﹒d)最小硝化泥龄:tc min=1/(Y N×k’-K dN)=3.29 d设计泥龄：tc=Fs×tc min=14.8 d3.污泥负荷硝化污泥负荷：Un=(1/tc+K dN)/Y N=0.63 mgNH4-N/(mgVSS﹒d)出水氨氮浓度：由U N=k’×[N e/(K N+N e)]得N e=U N×K N/(k’-U N)=0.11mg/l碳氧化污泥负荷：U S=(1/tc+K d)/Y=0.18 mgBOD5/(mgVSS﹒d)4.好氧池容积运算BOD氧化要求水力逗留时刻：T b=(So-Se)/ (U S×X VSS)= 0.48d=11.43 hBOD5表不雅产率系数：Y obs=Y/(1+K d×tc)=0.37 mgVSS/mgBOD5硝化细菌在微生物中占的百分比：硝化的氨氮量N d=TN-0.122Y obs(So-Se)-Ne-0.016 Y obs K d tc(So-Se)=38.6mg/l硝化菌百分比fnfn=Yn*N d/ Y obs (So-Se) + Yn*Nd +0.016Y obs K d tc(So-Se)=0.11硝化水力逗留时刻TnTn = N d / ( Un*X VSS *fn )= 0.38 d = 9.18 hTb＞Tn，取好氧池水力逗留时刻为Tb，即11.43h。

SBR工艺设计规范南京海澜环保工程有限公司二0一一年八月SBR工艺设计规范一、工艺特点间歇式活性污泥法，也称序批示活性污泥法，简称 SBR按工作周期运行，一个工作周期程序依次为进水、反应、沉淀、排水、待机。

进水及排水用水位控制，反应及沉淀用时间控制。

有效池容为周期内进水与所需污泥体积之和。

二、设计参数(2)进出水污染物浓度C O、c e：根据设计数据确定。

(4)每天周期n;根据实际需要确定，水量大时，可由计算得出。

(5)排水比(排除比)1/m ; 0.25~0.5之间。

(6)反应池水深H:3~6m(7)混合液污泥浓度X: 1500~5000mg/L.(8)安全高度E：E—般采用 0.3~0.5m(9)曝气时间T A(10)沉淀时间T s(11)曝气池个数N(12)曝气池组数N0 (每组含N个曝气池数)二、计算公式(1) 曝气时间T AT A=24*C o/(Ns*m*X)(2) 沉淀时间T S= (H*1/m+ E) /VmaxVmax=7.4X 104x t x X-1.7t—水温(C)设计水温低点时(例如冬季10C) , Vmaxl;设计水温高点时(例如冬季 20C)，Vmax2;E—安全高度，一般采用 0.3~0.5m。

注意：T s根据情况选择不利条件下的数据。

(3) 排出时间T DT D取 2.0h(4) 进水时间T1T1 一般可取0.5* T A,亦可以根据经验确定。

(5) —个周期需要时间T=T A+T S+T D+T1(6) 曝气池个数NN=T/T1(7) 每天周期次数nn=24T8）单组曝气池容积 VV=m*Q/（n* N），注意 Q 为单组水池日处理量（9）单组曝气池平面尺寸F=V/H（ 10）曝气池总高H'H+E四、主要设备滗水器：能随水位变化而调节的出水堰。

滗水器主要形式：旋转式滗水器、无动力旋转式滗水器、虹吸滗水器、浮筒滗水器等。

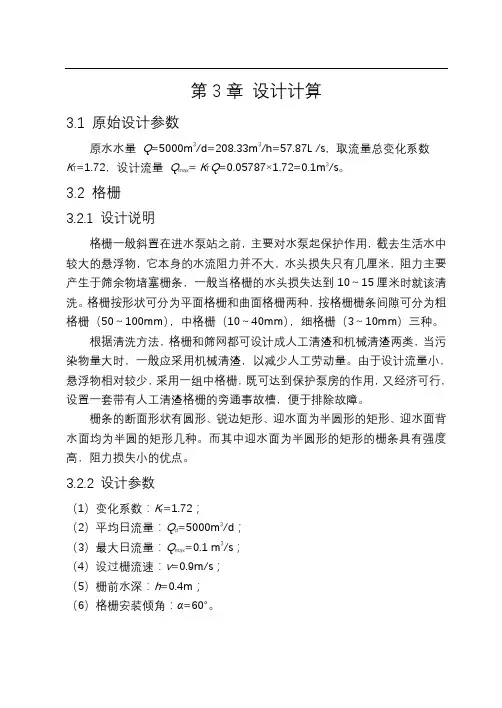

第3章设计计算3.1 原始设计参数原水水量Q=5000m3/d=208.33m3/h=57.87L /s，取流量总变化系数K T=1.72，设计流量Q max= K T Q=0.05787×1.72=0.1m3/s。

3.2 格栅3.2.1 设计说明格栅一般斜置在进水泵站之前，主要对水泵起保护作用，截去生活水中较大的悬浮物，它本身的水流阻力并不大，水头损失只有几厘米，阻力主要产生于筛余物堵塞栅条，一般当格栅的水头损失达到10～15厘米时就该清洗。

格栅按形状可分为平面格栅和曲面格栅两种，按格栅栅条间隙可分为粗格栅（50～100mm），中格栅（10～40mm），细格栅（3～10mm）三种。

根据清洗方法，格栅和筛网都可设计成人工清渣和机械清渣两类，当污染物量大时，一般应采用机械清渣，以减少人工劳动量。

由于设计流量小，悬浮物相对较少，采用一组中格栅，既可达到保护泵房的作用，又经济可行，设置一套带有人工清渣格栅的旁通事故槽，便于排除故障。

栅条的断面形状有圆形、锐边矩形、迎水面为半圆形的矩形、迎水面背水面均为半圆的矩形几种。

而其中迎水面为半圆形的矩形的栅条具有强度高，阻力损失小的优点。

3.2.2 设计参数（1）变化系数：K T=1.72；（2）平均日流量：Q d=5000m3/d；（3）最大日流量：Q max=0.1 m3/s；（4）设过栅流速：v=0.9m/s；（5）栅前水深：h=0.4m；（6）格栅安装倾角：α=60°。

3.2.3 设计计算（1）格栅间隙数：13n ==≈ （3—1） Q max ——最大废水设计流量m 3/sӨ——格栅安装倾角， 取60°h ——栅前水深 mb ——栅条间隙宽度，取21mmv ——过栅流速 m/s（2）栅渠尺寸：B 2=s(n-1)+nb=0.01×(13-1)+13×0.021=0.403m（3—2） s ——栅条宽度 取0.01mB 2——格栅宽度 mmax10.10.321m 0.780.4Q B v'h ===⨯（3—3） B 1——进水渠宽 mv ’——进水渠道内的流速 设为0.78m/s栅前扩大段：2110.4030.3210.12m 2tan 2tan 20B B L α--===⨯︒（3—4） α——渐宽部分的展开角，一般采用20栅后收缩段：L 2=0.5×L 1=0.06m（3—5） 通过格栅的水头损失h 1：4231423)sin 20.010.92.42()sin 6030.097m0.02119.6S v h =β(k αb g =⨯⨯⨯︒⨯=（3—6） 栅后槽总高度H ：设栅前渠道超高h 2=0.3mH =h +h 1+h 2=0.4+0.097+0.3=0.8m（3—7） 栅槽总长度L ：L =L 1+L 2+1.0+0.5+2tan h+h α=0.12+0.06+1.0+0.5+0.40.3tan 60+︒=2.09m（3—8）（3）每日栅渣量W ：max 1T864001000Q W W K = 33864000.10.070.35m /d 0.2m /d 1000 1.72⨯⨯==>⨯ （3—9） W 1——栅渣量（333m /10m 污水），取0.07宜采用机械清渣，选用NC —300型机械格栅：设备宽度300mm ，有效栅宽200mm ，有效栅隙21mm ，运动速度3m/min ，电机功率0.18kw ，水流速度≤1m/s ，安装角度60°，支座长度960mm ，格栅地下深度500mm ，格栅地面高度360mm ，格栅进深250mm 。

4.5。

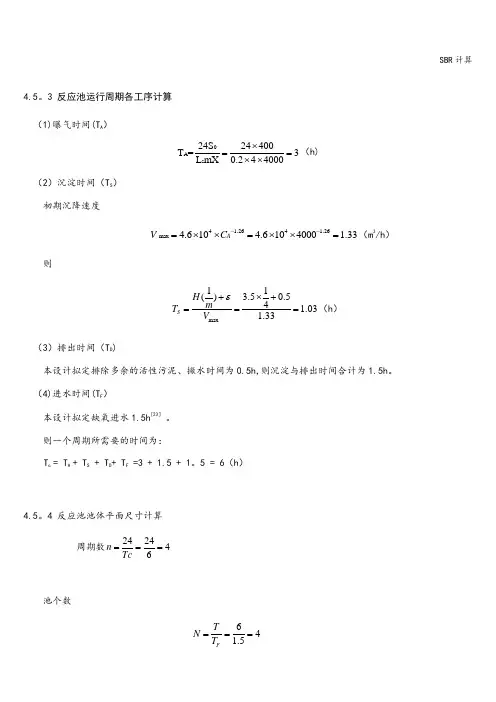

3 反应池运行周期各工序计算 （1)曝气时间(T A ）0A s 24S 24400T =3L mX 0.244000⨯==⨯⨯（h) （2）沉淀时间（T S ） 初期沉降速度4 1.264 1.26max 4.610 4.6104000 1.33A V C --=⨯⨯=⨯⨯=（m 3/h ）则max 11() 3.50.54 1.031.33S H m T V ε+⨯+===（h ） （3）排出时间（T D )本设计拟定排除多余的活性污泥、撇水时间为0.5h,则沉淀与排出时间合计为1.5h 。

（4)进水时间(T F ） 本设计拟定缺氧进水1.5h[23］。

则一个周期所需要的时间为：T c = T A + T S + T D + T F =3 + 1.5 + 1。

5 = 6（h ）4.5。

4 反应池池体平面尺寸计算周期数242446n Tc ===池个数641.5F T N T ===反应池有效池容4250062544m V Q n N =⨯=⨯=⨯⨯（m 3） 由进水时间和进水量的变动理论,求得一个循环周期的最大流量变动比max1.5Q r Q ==平均超过一个周期，进水量△Q 与V 的对比为△Q/v 1 1.510.1254r m --=== 考虑流量比，反应池的修正容量为V’=V（1+△Q/v）625(10.125)703.125=⨯+=（m 3)取反应池水深为3.5m ，则所需水面积'703.125200.8953.5V A H ===（m 2）取200（m 2） 取反应器长L=20（m ），则宽为b=10 (m) SBR 反应池设计运行水位如图3所示。

排水结束时水位h 2=H/（1+△Q/v）1133.5 2.310.1254m m -⨯=⨯⨯=+(m ） 基准水位h 3=H/(1+△Q/v）13.5 3.110.125=⨯=+(m ）高峰水位4h =3.5(m ）警报溢流水位540.5 3.50.54h h =+=+=(m ）污泥界面120.5 2.30.5 1.8h h =-=-=（m ）4。

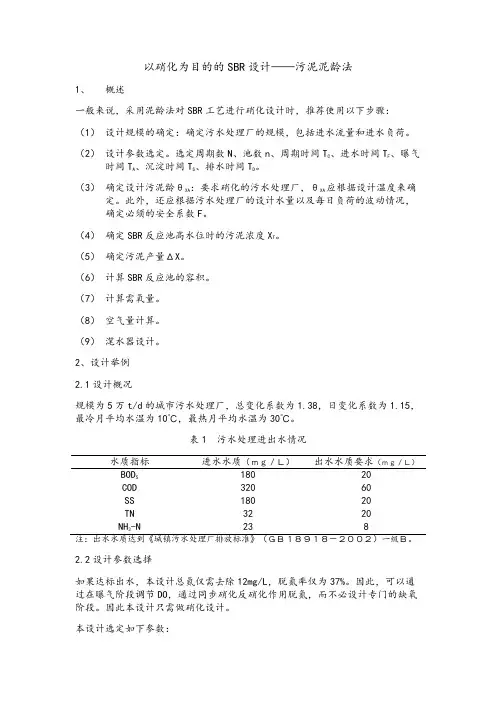

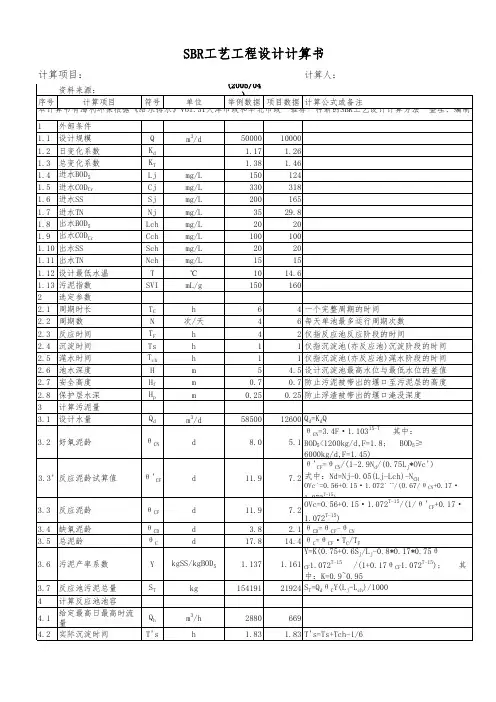

以硝化为目的的SBR设计——污泥泥龄法1、概述一般来说，采用泥龄法对SBR工艺进行硝化设计时，推荐使用以下步骤：（1）设计规模的确定：确定污水处理厂的规模，包括进水流量和进水负荷。

（2）设计参数选定。

选定周期数N、池数n、周期时间TC 、进水时间TF、曝气时间TA 、沉淀时间TS、排水时间TD。

（3）确定设计污泥龄θXA ：要求硝化的污水处理厂，θXA应根据设计温度来确定。

此外，还应根据污水处理厂的设计水量以及每日负荷的波动情况，确定必须的安全系数F。

（4）确定SBR反应池高水位时的污泥浓度XT。

（5）确定污泥产量ΔX。

（6）计算SBR反应池的容积。

（7）计算需氧量。

（8）空气量计算。

（9）滗水器设计。

2、设计举例2.1设计概况规模为5万t/d的城市污水处理厂，总变化系数为1.38，日变化系数为1.15，最冷月平均水温为10℃，最热月平均水温为30℃。

表1 污水处理进出水情况水质指标进水水质（ｍｇ／Ｌ）出水水质要求（ｍｇ／Ｌ）BOD5180 20COD 320 60SS 180 20TN 32 20NH3-N 23 8注：出水水质达到《城镇污水处理厂排放标准》（ＧＢ１８９１８－２００２）一级Ｂ。

2.2设计参数选择如果达标出水，本设计总氮仅需去除12mg/L，脱氮率仅为37%。

因此，可以通过在曝气阶段调节DO，通过同步硝化反硝化作用脱氮，而不必设计专门的缺氧阶段。

因此本设计只需做硝化设计。

本设计选定如下参数：周期时间TC=6h，周期数N=4。

采用限制性曝气，进水时间TF =1h，曝气时间TA=3h,沉淀时间TS=1h，排水时间TD=1h。

池数n=6。

长宽比B:L=1:2，有效水深为H=5.0m，超高h=0.6m。

污水处理厂每组SBR池的运行情况如表2所示。

表2 污水处理厂每组SBR的运行情况项目第一小时第二小时第三小时第四小时第五小时第六小时1池进水曝气曝气曝气沉淀滗水2池曝气曝气曝气沉淀滗水进水3池曝气曝气沉淀滗水进水曝气4池曝气沉淀滗水进水曝气曝气5池沉淀滗水进水曝气曝气曝气6池滗水进水曝气曝气曝气沉淀2.3设计过程与结果（1）确定设计规模①设计水量Q d =Q*Kd=5*104*1.15=57500m3/dQd——污水处理厂最高日的进水流量（m3/d）；Q——污水处理厂平均日流量（m3/d）；Kd——日变化系数。

SBR工艺原理及运行总结摘要：该文章详细介绍了SBR 工艺的原理，并对工艺启动、调试、运行管理中的问题进行了分析，对于进行此方面设计，施工、调试具有很好的参考意义。

关键词：SBR工艺运行总结目录SBR工艺总结SBR工艺原理及运行总结 (1)SBR工艺总结 (1)SBR污水处理技术 (2)SBR系统的适用范围 (2)SBR设计要点、主要参数 (3)SBR设计要点 (3)3、曝气系统 (4)4、排水系统 (4)5、排泥设备 (4)SBR设计主要参数 (5)SBR设计需特别注意的问题 (6)（一）主要设施与设备 (6)（一）活性污泥的培养驯化 (9)（二）试运行 (9)（三）污泥沉降性能的控制 (10)SBR污水处理技术SBR是序列间歇式活性污泥法（Sequencing Batch Reactor Activated Sludge Process）的简称，是一种按间歇曝气方式来运行的活性污泥污水处理技术，又称序批式活性污泥法。

与传统污水处理工艺不同，SBR技术采用时间分割的操作方式替代空间分割的操作方式，非稳定生化反应替代稳态生化反应，静置理想沉淀替代传统的动态沉淀。

它的主要特征是在运行上的有序和间歇操作，SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉等功能于一池，无污泥回流系统。

正是SBR工艺这些特殊性使其具有以下优点：1、理想的推流过程使生化反应推动力增大，效率提高，池内厌氧、好氧处于交替状态，净化效果好。

2、运行效果稳定，污水在理想的静止状态下沉淀，需要时间短、效率高，出水水质好。

3、耐冲击负荷，池内有滞留的处理水，对污水有稀释、缓冲作用，有效抵抗水量和有机污物的冲击。

4、工艺过程中的各工序可根据水质、水量进行调整，运行灵活。

5、处理设备少，构造简单，便于操作和维护管理。

6、反应池内存在DO、BOD5浓度梯度，有效控制活性污泥膨胀。

7、SBR法系统本身也适合于组合式构造方法，利于废水处理厂的扩建和改造。

一、经典SBR工艺设计计算（一）设计条件：污水厂海拔高度950m 设计处理水量Q＝8000m 3/d=333.33m 3/h=0.09m 3/s总变化系数Kz= 1.69进水水质：出水水质：进水COD Cr =450mg/L COD Cr =60mg/L BOD 5=S 0=200mg/L BOD 5=S z =20mg/L TN=45mg/L TN=20mg/L NH 4+-N=25mg/L NH 4+-N=8mg/L TP 0=6mg/L Tp e =1mg/L 碱度S ALK =0mg/L pH＝0SS=250mg/L SS=C e =20mg/LVSS=0mg/L f b =VSS/SS=0曝气池出水溶解氧浓度2mg/L 夏季平均温度T1＝25℃硝化反应安全系数K=3冬季平均温度T2＝10℃活性污泥自身氧化系数K d(20)=0.06污泥龄θc =25d 活性污泥产率系数Y＝0.6混合液浓度MLSS,X＝4000mgMLSS/L 出水VSS/SS＝f=0.7520℃时反硝化速率常数q dn,20＝0.12kgNO 3--N/kgMLVSS 若生物污泥中约含12.40%的氮用于细胞合成（二）设计计算1、运行周期反应器个数n 1=2,周期时间t=6h,周期数n 2=4每周期处理水量：1000m 3每周期分进水、曝气、沉淀、排水4个阶段进水时间t e =24/n 1n 2=3h根据滗水顺设备性能，排水时间t d =0.5h 污泥界面沉降速度u=46000X -1.26= 1.33m 曝气池滗水高度h 1= 1.2m 安全水深ε＝0.5m沉淀时间t s =(h 1+ε)/u= 1.3h 曝气时间t a =t-t e -t s -t d = 1.2h 反应时间比e=t a /t=0.202、曝气池体积V计算（1）估算出水溶解性BOD 5（Se)13.6mg/L=-=e d z e fC K S S 1.7（2）曝气池体积V14634m 3（3）复核滗水高度h1：有效水深H＝5m h 1=HQ/(n 2V)=0.7m（4）复核污泥负荷0.13kgBOD 5/kgMLSS3、剩余污泥量（1）生物污泥产量T＝10℃时0.04d -1358kg/d T＝10℃时，ΔX V（10）＝532kg/d(2)剩余非生物污泥量ΔX S1840kg/d(3)剩余污泥量ΔX ΔX＝ΔX V +ΔX s ＝2198kg/d T＝10℃时剩余污泥量ΔX＝2372kg/d设剩余污泥含水率按99.20%计算,湿污泥量为274.7m 3/d T＝10℃时设剩余污泥含水率按99.20%计算,湿污泥量为296.5m 3/d4、复核出水BOD 5K 2=0.01816.66mg/L5、复核出水氨氮浓度微生物合成去除的氨氮N w ＝0.12ΔX V /Q 冬季微生物合成去除的氨氮ΔN w(10)＝7.98mg/L 冬季出水氨氮为N e(10)=N 0-ΔN W(10)=17.02mg/L 夏季微生物合成去除的氨氮ΔN (20)＝1.72mg/L夏季出水氨氮为N e(20)=N 0-ΔN W(20)=23.28mg/L复核结果表明无论冬季或夏季，仅靠生物合成不能使出水氨氮低于设计标准。

SBR 工艺设计（一）概述1、设计内容活性污泥系统是暴气池、曝气系统、污泥回流系统、二次沉淀池等单元组成。

其工艺设计与计算主要包括下列几方面内容：（1）选定工艺流程。

（2）曝气池容积的计算及曝气池的工艺设计。

（3）需氧量、供气量的计算及曝气系统的设计的计算。

（4）回流污泥量、剩余污泥量的计算与污泥回流系统的设计。

（5）二次沉淀池池型的选定及工艺计算与设计。

（6）剩余污泥的处置。

2、原始资料与数据进行活性污泥处理系统的设计计算，首先应充分掌握与污水、污泥有关的原始资料，其中主要有：（1）原污水日平均流量（d m /3），最大时流量（d m /3），最低时流量（d m /3）。

当曝气池设计计算水力停留时间大于6h ，可考虑平均日流量为曝气池设计流量。

当水力停留时间较短时，如2h 左右，应以最大时流量作为曝气池的设计流量。

（2）原污水和经一级处理工艺处理后的主要各项水质指标：5BOD ，u BOD （溶解性，悬浮性）；COD （溶解性，悬浮性）；SS(非挥发性，挥发性）；总固体（溶解性，非溶解性）；总氮（游记氮，游离氮，硝酸氮，亚硝酸氮，氨氮）；总磷（有机磷，无机磷）等。

（3）谁的出路及排放标准，其中主要的是BOD 和COD 去除率及出水浓度。

（4）对所产生的污泥的处理与处置要求。

（5）原污水中所含有毒有害物质及其浓度，微生物对其有无驯化的可能。

（6）对北方寒冷地区，还应掌握水温一年内变化及其对处理效果的影响。

3、处理工艺流程的确定。

（二）曝气池（区）容积的计算1.曝气池（区）容积的计算方法曝气区容积可按污泥负荷率S N ，容积负荷率V N 和污泥龄S t 来计算。

（1）按污泥负荷率S N 计算： 曝气池（区）容积：XN QL V S a =（3m ） 式中：Q---最高日平均流量，d m /3a L ---最高日入流污水的平均有机浓度，mg/LS N ---污泥负荷率，)/(5d kgMLSS kgBOD ∙；一般曝气池中S N 沿液流流量而递减， 通常以进口处S N 为计算值；X---曝气池混合液污泥的平均浓度，mg/L（2）按容积负荷率 V N 计算曝气池（区）容积 XN QL V s a =（3m ） （3）按污泥龄S t 计算曝气池（区）容积 ve a X b t L L aQ V s )/1()(+-=（3m ） 式中 a---降解每公斤BOD 所产生挥发性活性污泥MLVSSkg 数，即污泥产率系数； B---每公斤（MLVSS ）污泥每日的自身氧化率，1/d ，见表6-4e L ---二次沉淀池出水5BOD 的浓度，mg/L ；S t ---污泥龄，d ，其值随污泥负荷率的增加而降低，世代时间长于S t 的微生物不能在系统中规模繁殖，故S t 能反映污泥中微生物的组成；V X ---混合液挥发性污泥浓度，mg/L 。

第3章设计计算3.1 原始设计参数原水水量Q=5000m3/d=208.33m3/h=57.87L /s，取流量总变化系数K T=1.72，设计流量Q max= K T Q=0.05787×1.72=0.1m3/s。

3.2 格栅3.2.1 设计说明格栅一般斜置在进水泵站之前，主要对水泵起保护作用，截去生活水中较大的悬浮物，它本身的水流阻力并不大，水头损失只有几厘米，阻力主要产生于筛余物堵塞栅条，一般当格栅的水头损失达到10～15厘米时就该清洗。

格栅按形状可分为平面格栅和曲面格栅两种，按格栅栅条间隙可分为粗格栅（50～100mm），中格栅（10～40mm），细格栅（3～10mm）三种。

根据清洗方法，格栅和筛网都可设计成人工清渣和机械清渣两类，当污染物量大时，一般应采用机械清渣，以减少人工劳动量。

由于设计流量小，悬浮物相对较少，采用一组中格栅，既可达到保护泵房的作用，又经济可行，设置一套带有人工清渣格栅的旁通事故槽，便于排除故障。

栅条的断面形状有圆形、锐边矩形、迎水面为半圆形的矩形、迎水面背水面均为半圆的矩形几种。

而其中迎水面为半圆形的矩形的栅条具有强度高，阻力损失小的优点。

3.2.2 设计参数（1）变化系数：K T=1.72；（2）平均日流量：Q d=5000m3/d；（3）最大日流量：Q max=0.1 m3/s；（4）设过栅流速：v=0.9m/s；（5）栅前水深：h=0.4m；（6）格栅安装倾角：α=60°。

3.2.3 设计计算（1）格栅间隙数：13n ==≈ （3—1） Q max ——最大废水设计流量m 3/sӨ——格栅安装倾角， 取60°h ——栅前水深 mb ——栅条间隙宽度，取21mmv ——过栅流速 m/s（2）栅渠尺寸：B 2=s(n-1)+nb=0.01×(13-1)+13×0.021=0.403m（3—2） s ——栅条宽度 取0.01mB 2——格栅宽度 mmax10.10.321m 0.780.4Q B v'h ===⨯（3—3） B 1——进水渠宽 mv ’——进水渠道内的流速 设为0.78m/s栅前扩大段：2110.4030.3210.12m 2tan 2tan 20B B L α--===⨯︒（3—4） α——渐宽部分的展开角，一般采用20栅后收缩段：L 2=0.5×L 1=0.06m（3—5） 通过格栅的水头损失h 1：4231423)sin 20.010.92.42()sin 6030.097m0.02119.6S v h =β(k αb g =⨯⨯⨯︒⨯=（3—6） 栅后槽总高度H ：设栅前渠道超高h 2=0.3mH =h +h 1+h 2=0.4+0.097+0.3=0.8m（3—7） 栅槽总长度L ：L =L 1+L 2+1.0+0.5+2tan h+h α=0.12+0.06+1.0+0.5+0.40.3tan 60+︒=2.09m（3—8）（3）每日栅渣量W ：max 1T864001000Q W W K = 33864000.10.070.35m /d 0.2m /d 1000 1.72⨯⨯==>⨯ （3—9） W 1——栅渣量（333m /10m 污水），取0.07宜采用机械清渣，选用NC —300型机械格栅：设备宽度300mm ，有效栅宽200mm ，有效栅隙21mm ，运动速度3m/min ，电机功率0.18kw ，水流速度≤1m/s ，安装角度60°，支座长度960mm ，格栅地下深度500mm ，格栅地面高度360mm ，格栅进深250mm 。

间歇式活性污泥法一、设计概述间歇式活性污泥法也称序批式活性污泥法（简称SBR），是在一个反应器中周期性完成生物降解和泥水分离过程的污水处理工艺。

在典型的SBR反应器中，按照进水、曝气、沉淀、排水、闲置5个阶段顺序完成一个污水处理周期。

由于受自动化水平和设备制造工艺的限制，早期的SBR工艺操作烦琐，设备可靠性低，因此应用较少。

近年来随着自动化水平的提高和设备制造工艺的改进，SBR工艺克服了操作烦琐缺点，提高了设备可靠性，设计合理的SBR工艺具有良好的除磷脱氮效果，因而备受关注，成为污水处理工艺中应用最广泛的工艺之一。

SBR工艺的特点如下。

①运行灵活。

可根据水量水质的变化调整各时段的时间，或根据需要调整或增减处理工序，以保证出水水质符合要求。

②近似于静止沉淀的特点，使泥水分离不受干扰，出水SS较低且稳定。

③在处理周期开始和结束时，反应器内水质和污泥负荷由高到低变化，溶解氧则由低到高变化。

就此而言，SBR工艺在时间上具有推流反应器特征，因而不易发生污泥膨胀。

④在某一时刻，SBR反应器内各处水质均匀，具有完全混合的水力学特征，因而具有较好的抗冲击负荷能力。

⑤SBR一般不设初沉池，生物降解和泥水分离在一个反应器内完成，处理流程短，占地小。

＠因为运行灵活，运行管理成为处理效果的决定因素。

这要求管理人员具有较高的素质，不仅要有扎实的理论基础，还应有丰富的实践经验。

SBR工艺是目前发展变化最快的污水处理工艺。

SBR工艺的新变种有间歇式循环延时曝气活性污泥工艺（ICEAS）、间歇进水周期循环式活性污泥工艺（CAST）、连续进水周期循环曝气活性污泥工艺＜CASS）、连续进水分离式周期循环延时曝气工艺（IDEA）等。

在工程实践中，设计人员可根据进出水水质灵活组合处理工序和时段，灵活设置进水、曝气方式，灵活进行反应器内分区，并不局限上述定型工艺之中。

目前，SBR工艺的一些机理和设计方法还有待于进一步研究。

工程实践中，SBR工艺的设计借鉴活性污泥工艺的设计计算方法，考虑到周期运行的特点，设计中引人反应时间比（或排水比）的参数。
