项目十二 组态王网络连接与Web发布

组态王6.55 Web发布说明文档北京亚控科技发展有限公司2017年10月目录一、简介 (3)二、步骤过程 (3)1.IIS安装配置 (3)A.XP操作系统下的IIS安装配置 (3)B.WIN7操作系统下的IIS安装配置 (5)2.组态王发布工程创建迁移和网络配置 (7)A.建立服务器工程 (8)B.服务端工程的网络配置 (8)C.共享服务端工程 (9)D.新建客户端工程 (11)E.添加远程站点 (11)F.客户端工程网络配置 (12)G.客户端工程迁移开发 (14)3.网页发布 (19)A. 内网发布： (19)B. 公网发布： (23)三、注意事项 (40)组态王web发布不支持的功能： (40)组态王web发布不支持的函数： (41)1. 有画面无数据，IO数据显示“？？” (47)2. 授权问题 (47)3. 工程修改是否发布的问题 (47)组态王6.55 Web发布一、简介组态王提供的Web发布功能，基于ActiveX技术，依赖组态王C/S（客户端/服务端）模式，从而实现B/S（浏览器/服务端）结构，即用户可以随时随地通过Internet/Intranet实现远程监控。

本文主要针对组态王6.55，单机使用web 发布工具（ocx控件版web发布）进行web发布的一般过程进行描述。

组态王6.55网页发布首先需要创建2个工程，一个是服务器工程（数据采集端，主要功能是采集前端设备的IO数据），一个是客户端工程（工程组态端，主要功能是组态工程画面脚本等等）。

Web发布的工程必须是客户端工程，服务器工程与客户端工程配置为C/S模式即远程站点模式，客户端工程远程访问服务器工程上的变量，从而实现IO数据的采集。

服务器工程和客户端工程可以在同一台电脑上也可以是同一局域网络下的其他电脑上。

此外，web发布工程之前必须对电脑的IIS进行配置。

发布成功后，服务器工程作为数据采集端必须运行起来，web访问端才会有实时数据刷新。

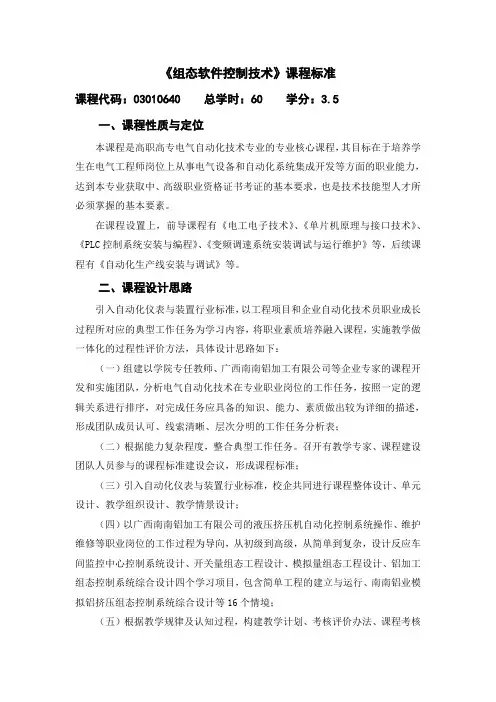

《组态软件控制技术》课程标准课程代码：03010640 总学时：60 学分：3.5一、课程性质与定位本课程是高职高专电气自动化技术专业的专业核心课程，其目标在于培养学生在电气工程师岗位上从事电气设备和自动化系统集成开发等方面的职业能力，达到本专业获取中、高级职业资格证书考证的基本要求，也是技术技能型人才所必须掌握的基本要素。

在课程设置上，前导课程有《电工电子技术》、《单片机原理与接口技术》、《PLC控制系统安装与编程》、《变频调速系统安装调试与运行维护》等，后续课程有《自动化生产线安装与调试》等。

二、课程设计思路引入自动化仪表与装置行业标准，以工程项目和企业自动化技术员职业成长过程所对应的典型工作任务为学习内容，将职业素质培养融入课程，实施教学做一体化的过程性评价方法，具体设计思路如下：（一）组建以学院专任教师、广西南南铝加工有限公司等企业专家的课程开发和实施团队，分析电气自动化技术在专业职业岗位的工作任务，按照一定的逻辑关系进行排序，对完成任务应具备的知识、能力、素质做出较为详细的描述，形成团队成员认可、线索清晰、层次分明的工作任务分析表；（二）根据能力复杂程度，整合典型工作任务。

召开有教学专家、课程建设团队人员参与的课程标准建设会议，形成课程标准；（三）引入自动化仪表与装置行业标准，校企共同进行课程整体设计、单元设计、教学组织设计、教学情景设计；（四）以广西南南铝加工有限公司的液压挤压机自动化控制系统操作、维护维修等职业岗位的工作过程为导向，从初级到高级，从简单到复杂，设计反应车间监控中心控制系统设计、开关量组态工程设计、模拟量组态工程设计、铝加工组态控制系统综合设计四个学习项目，包含简单工程的建立与运行、南南铝业模拟铝挤压组态控制系统综合设计等16个情境；（五）根据教学规律及认知过程，构建教学计划、考核评价办法、课程考核标准及题库、多媒体教学资源建设，按照资讯计划、决策实施、评价反馈等步骤组织教学。

第十二讲 组态王WEB 发布第一节 Web 功能介绍概述随着Internet 科技日益渗透到生活、生产的各个领域，传统自动化软件的趋势已发展成为整合IT 与工业自动化的关键。

组态王提供了For Internet 应用版本——组态王WEB 版，其采用B/S 结构，支持 Internet/Intranet 网络上的任何一台PC 机通过IE 浏览器浏览工业现场的实时画面，监控各种工业数据，实现了对客户信息服务的动态性、实时性和交互性。

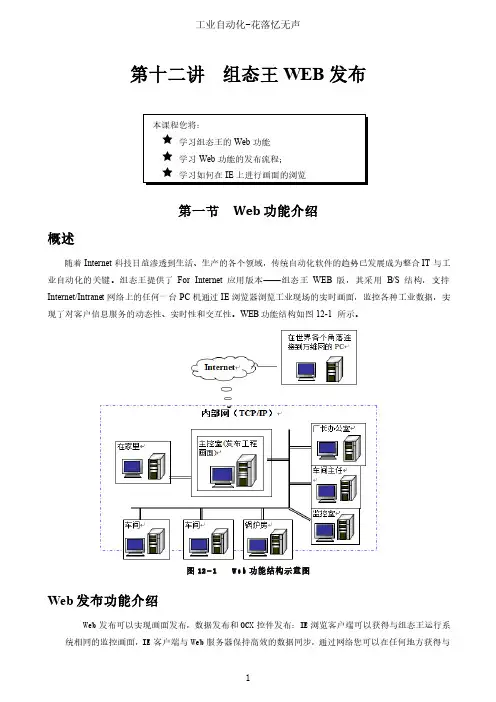

WEB 功能结构如图12-1 所示。

图12-1 Web 功能结构示意图Web 发布功能介绍Web 发布可以实现画面发布，数据发布和OCX 控件发布：IE 浏览客户端可以获得与组态王运行系统相同的监控画面，IE 客户端与Web 服务器保持高效的数据同步，通过网络您可以在任何地方获得与Web服务器上相同的画面和数据显示、报表显示、报警显示等，同时可以方便快捷的向工业现场发布控制命令，实现实时控制的功能。

另外，Web发布还具有以下几点技术特性：●Web发布通过几个独立的文件实现工程发布、工程下载、画面展示和数据访问等功能；●Web发布采用ActiveX技术，可以支持组态王的内部控件、Windows通用控件以及客户自定义控件的发布；●Web发布实现了组态王运行程序的大部分功能，部分Web发布不支持的功能和函数请参考本章最后一节-●Web发布支持与不支持的功能；●Web发布采用组态王远程站点的实现原理，Web服务器能够直接引用数据服务器端的变量；●Web发布需要单独建立一个组态王工程作为Web服务器，并将其发布到IIS服务器中。

Web发布实现原理如图12-2所示。

图12-2 Web发布结构原理图第二节Web发布的配置工程配置概述根据上一节图12-2所示，为了实现Web发布，必须选择相应的组态王工程作为数据服务器，并且需要在Web服务器中单独建立一个组态王工程。

对各个组态王工程进行配置的时候，需要注意以下两点：1.Web服务器中的登录服务器、IO服务器、历史数据服务器都来自网络上的其他计算机（数据服务器端工程）；2.Web服务器中的组态王工程画面可以和数据服务器端的画面一致，但是Web服务器上的脚本和变量不能使用IO变量；一般情况下，全新版的Web发布需要使用三台计算机，分别作为数据服务器、Web服务器和IE 浏览客户端，三台计算机的作用如图12-3所示。

网络配置实例在组成网络系统时，各站点上的工程路径必须完全共享给网络上的用户，以方便工程站点网络配置。

下面以一个具体的网络工程实例来说明组态王的网络配置及应用。

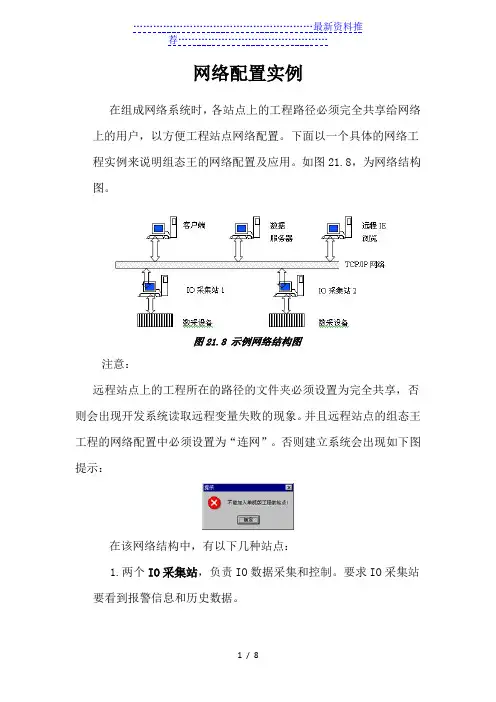

如图21.8，为网络结构图。

图21.8 示例网络结构图注意：远程站点上的工程所在的路径的文件夹必须设置为完全共享，否则会出现开发系统读取远程变量失败的现象。

并且远程站点的组态王工程的网络配置中必须设置为“连网”。

否则建立系统会出现如下图提示：在该网络结构中，有以下几种站点：1.两个IO采集站，负责IO数据采集和控制。

要求IO采集站要看到报警信息和历史数据。

2.一个数据服务器，承担报警服务器、登录服务器和历史记录服务器的角色。

也作为中控室的调度站。

3.一个或多个客户端，浏览IO采集站上的实时数据，查看各IO站点的报警信息，查询各IO站点的历史记录，可以实现对IO 站点连接设备的控制。

网络配置步骤：1.首先配置数据服务器站点。

进入数据服务器站点上的工程浏览器，打开网络配置对话框，选择“连网模式”。

在主机节点名中输入本机的计算机名称或IP地址，如在本例中计算机名为“数据服务器”。

网络参数按照默认值，其它项目不用修改。

如图21.9所示。

图21.9 数据服务器网络参数配置2.在节点类型对话框中，选择“本机是登录服务器”、“本机是报警服务器”、“本机是历史记录服务器”选项。

为了保证网络时钟的一致，也可以在这里选择“本机是校时服务器”，然后输入校时间隔，或按默认值。

如图21.10所示。

配置完成后，单击“确定”按钮，关闭对话框，暂时完成该站点的网络配置。

该节点网络配置在其它站点配置完成后还需要继续进行。

图21.10 数据服务器节点类型配置3.接下来配置IO采集站，首先配置IO采集站1。

在采集站1的节点名称中输入本机节点名，如本例中为“IO采集站1”。

其它选项不用修改。

如图21.11所示。

网络中个连接节点上的网络参数设置应该是一致的。

图21.11 网络中IO采集站的网络参数配置4.在“节点类型”中选择“本机是IO服务器”选项。

组态王6.55Web发布说明1组态王Web发布1.1概述组态王WEB版采用B/S结构，支持Internet网络上的任何PC机通过IE浏览器浏览工业现场的实时画面，监控各种工业数据。

组态王WEB结构功能如图所示。

Web功能结构示意图组态王6.55Web发布全新版的功能有：①可以通过几个独立的文件实现工程发布、工程下载、画面展示和数据访问；②采用ActiveX技术，支持工程中所有控件的发布；③更大限度的支持原有Web所不支持的功能；④采用组态王远程站点的实现原理，Web服务器能直接引用数据服务器端的变量；⑤可以单独组建一个组态王工程作为Web服务器，并将其发布到IIS服务器中；⑥数据服务器端为客户端提供实时数据、报警数据和历史数据；⑦数据服务器不能直接充当Web发布服务器，要求组态王的Web服务器为组态王客户端工程，同时要求该客户端工程所在计算机必须安装IIS信息服务；⑧Internet网络中的任意一台计算机的IE浏览器可以下载客户端工程，从Web 服务器上读取变量实时更新画面Web发布结构原理图1.2Web发布的配置为了实现Web发布，必须选择相应的组态王工程作为数据服务器，并且需要在Web服务器中单独组建一个组态王工程。

对组态王工程进行配置的时候需要注意以下两点：①Web服务器中的登录服务器、IO服务器、历史数据服务器都来自网络上的其他计算机(即数据服务器端工程)；②Web服务器中的组态王工程画面可以和数据服务器端的画面一致，但是Web服务器上的脚本和变量不能使用IO变量。

全新版的组态王Web发布需要使用三台计算机，分别作为数据服务器、Web服务器和IE浏览客户端，三台计算机的作用如下图所示。

Web发布实现全过程为了满足不同用户的需求，组态王全新版的Web发布允许用户使用一台计算机作为数据服务器和Web服务器，采用这种方式发布组态王工程时的数据服务器和Web服务器的结构关系如图12-4所示：1.3数据服务器端工程的配置⑴打开组态王工程浏览器，在工程浏览器中选择一个需要发布的工程。

组态王KINGVIEW 6XWEB发布-常见问题解答北京亚控科技发展有限公司２０１１年０１月目录1. 请问组态王NetView版和Web版有何主要区别？ (1)2. 我使用了组态王6.52的Web发布功能，并已经在客户端安装了JAVA插件，为何还是无法浏览Web发布的页面？ (1)3. 我使用了组态王6.52的Web发布功能，请问组态王软件对网络有什么要求？ (1)4. 我使用了组态王6.52的Web发布功能进行广域网发布，请问我的防火墙需要开放那些端口？ (1)5. 我使用了组态王6.52的Web发布功能，如何实现在网页上进行历史数据的查询？ (2)6. 组态王的Web版本分为5用户/10用户/20用户等,请问这是具体代表什么？ (2)7. 请问组态王的Web版本能否将我的画面上贴的图片一起发布出来？ (2)8. 请问为什么我发布的画面必须当服务器中画面打开时在IE客户端才可以显示数据变化，不大开的情况下就不行，画面无数据变化？ (2)9. 请问为什么我每次运行组态王软件都提示“端口80被占用”？ (3)10. 请问为什么我发布的Web画面上画面切换的按钮不能起作用？ (3)11. 请问我使用Web发布功能的ReportWebDownload()函数想将报表的数据下载到IE上，为什么总是提示不成功？ (3)12. 组态王的Web版是否支持在IE浏览端查看实时趋势曲线和历史趋势曲线？ (3)13. 使用组态王的Web版，能否实现将IE浏览端报表控件的内容下载到指定的文件中？ (3)14. 带Web功能的加密锁和普通加密锁有何区别？ (4)15. 组态王使用的端口 (4)16. 使用组态王Web数据发布功能时，客户端能浏览到工程的主界面，但进不到相对应的数据视图及曲线视图中为何? (4)17. 在IE浏览器中无法浏览组态王发布的画面，为何？ (4)18. 在安装组态王软件的计算机中能够使用列表框控件对保存的报表文件进行查询，在IE浏览端应如何实现？ (5)19. 组态王的Web功能最多支持多少个用户同时在线？ (5)20. 使用组态王Web功能，局域网内一切正常但发布到外网时图片能发布但数据都是0为何？ (5)21. 使用组态王Web功能，在IE浏览端是否可以实现报表打印功能？ (5)22. 使用组态王Web功能时，公网浏览需要哪些条件？ (5)23. 在组态王工程中设置的用户权限和安全区，进行Web发布后，在IE浏览端还是否有效？ (5)24. Web发布实时信息和历史信息时，无法在客户端上进行浏览？ (6)25. 在使用组态王Web功能时，在IE浏览端是否可以使用SQL函数对数据库进行操作？ (6)26. 在组态王中实现Web发布时对于局域网和广域网需要注意什么？ (6)27. 在IE浏览器中浏览组态王发布的画面时，画面上的文字出现了翻转的现象，应如何解决？ (6)28. 使用组态王WEB功能，用火狐浏览器不能浏览发布的画面？ (6)29. 请问为什么我每次运行组态王软件都提示“端口6001端口被占用”？ (6)30. 使用组态王web发布功能，在IE浏览器上进行用户登录或某些操作，能否将登录及操作信息保存到报警数据库的“Enter”和“Operate”表里？ (7)1. 请问组态王NetView版和Web版有何主要区别？组态王Web版基于B/S模式，用户在组态王软件上做了Web发布配置后，在网络上的任意计算机上的IE浏览器上都可以进行浏览（当然首先需要购买WEB授权并在IE 上安装了JAVA插件）。

使用组态王6.55进行网页发布本文主要针对组态王6.55，单机使用web发布工具进行web发布的一般过程进行描述，在使用web发布工程之前必须对电脑的IIS进行配置，更多的资料请参考《用户手册》。

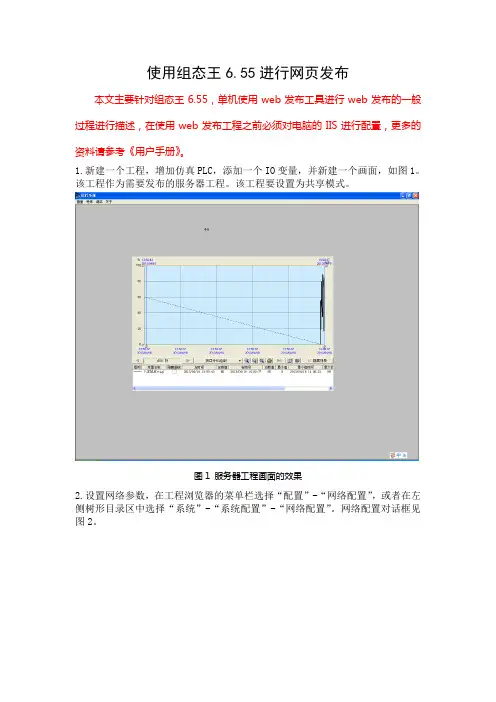

1.新建一个工程，增加仿真PLC，添加一个IO变量，并新建一个画面，如图1。

该工程作为需要发布的服务器工程。

该工程要设置为共享模式。

图1 服务器工程画面的效果2.设置网络参数，在工程浏览器的菜单栏选择“配置”-“网络配置”，或者在左侧树形目录区中选择“系统”-“系统配置”-“网络配置”。

网络配置对话框见图2。

图2 网络配置对话框网络参数：选择联网状态为联网，并填写本机节点名，注意这里最好填写本机主网卡的IP地址。

图3 节点类型对话框节点类型：把本机是登陆服务器、本机是I/O服务器、进行历史数据备份、本机是校时服务器、本机是报警服务器、本机是历史记录服务器全部勾选上。

图4 客户配置对话框客户配置：服务器工程不用勾选这几个选项。

3.新建一个客户端工程，这是6.55 web发布工具和组态王6.53web发布过程的一个区别。

6.55web发布必须通过一个客户端工程来实现。

该工程要放置在根目录下面。

4.配置客户工程的远程站点信息，可以通过工程浏览器树形菜单栏，“站点”右键新建，或者菜单栏“远程站点”-“新建”来进入。

图5 远程节点对话框选择读取节点信息，点击进入后会读取远程站点也就是服务器端工程的站点信息。

注意一定要从“网上邻居”-“整个网络”里读取到服务器端工程的信息，如图6所示。

图6 读取服务器工程信息5.配置客户端工程的“网络配置”图7 客户端工程的网络配置网络配置：网络状态也勾选为联网，本机节点名填写本机名和本机的IP地址都可以，最好是填本机的IP地址图8 客户端工程的网络配置节点类型：客户端工程的节点类型只需选择登陆服务器就行，这里选择的服务器工程的IP地址。

图9 客户端工程的客户配置客户配置：客户端工程的客户配置需要勾选客户选项，并选择全部的I/O服务器、报警服务器、历史记录服务器。

组态王6.55 Web发布说明文档北京亚控科技发展有限公司2017年10月目录一、简介 (3)二、步骤过程 (3)1.IIS安装配置 (3)A.XP操作系统下的IIS安装配置 (3)B.WIN7操作系统下的IIS安装配置 (5)2.组态王发布工程创建迁移和网络配置 (7)A.建立服务器工程 (8)B.服务端工程的网络配置 (8)C.共享服务端工程 (9)D.新建客户端工程 (11)E.添加远程站点 (11)F.客户端工程网络配置 (12)G.客户端工程迁移开发 (14)3.网页发布 (19)A. 内网发布： (19)B. 公网发布： (23)三、注意事项 (40)组态王web发布不支持的功能： (40)组态王web发布不支持的函数： (41)1. 有画面无数据，IO数据显示“？？” (47)2. 授权问题 (47)3. 工程修改是否发布的问题 (47)组态王6.55 Web发布一、简介组态王提供的Web发布功能，基于ActiveX技术，依赖组态王C/S（客户端/服务端）模式，从而实现B/S（浏览器/服务端）结构，即用户可以随时随地通过Internet/Intranet实现远程监控。

本文主要针对组态王6.55，单机使用web 发布工具（ocx控件版web发布）进行web发布的一般过程进行描述。

组态王6.55网页发布首先需要创建2个工程，一个是服务器工程（数据采集端，主要功能是采集前端设备的IO数据），一个是客户端工程（工程组态端，主要功能是组态工程画面脚本等等）。

Web发布的工程必须是客户端工程，服务器工程与客户端工程配置为C/S模式即远程站点模式，客户端工程远程访问服务器工程上的变量，从而实现IO数据的采集。

服务器工程和客户端工程可以在同一台电脑上也可以是同一局域网络下的其他电脑上。

此外，web发布工程之前必须对电脑的IIS进行配置。

发布成功后，服务器工程作为数据采集端必须运行起来，web访问端才会有实时数据刷新。

一、服务器工程设置
1、将服务器工程文件夹共享
2、进入服务器工程的开发，打开系统配置------网络配置，在网络参数选显卡中设
置成联网，本机节点名一般设置成本机IP
在节点类型选项卡中选择服务器类型，如下图所示：
3、以上设置完成后服务工程即设置完成。

二、发布工程设置
发布工程可以重新做，也可以通过修改服务器工程而来
1、进入发布工程的开发，打开系统配置------网络配置，在网络参数选显卡中设置
成联网，本机节点名一般设置成本机IP
在节点类型选项卡中先选择本机是登录服务器，如下图所示：。

使用组态王6.55进行网页发布本文主要针对组态王6.55，单机使用web发布工具进行web发布的一般过程进行描述，在使用web发布工程之前必须对电脑的IIS进行配置，更多的资料请参考《用户手册》。

1.新建一个工程，增加仿真PLC，添加一个IO变量，并新建一个画面，如图1。

该工程作为需要发布的服务器工程。

该工程要设置为共享模式。

图1 服务器工程画面的效果2.设置网络参数，在工程浏览器的菜单栏选择“配置”-“网络配置”，或者在左侧树形目录区中选择“系统”-“系统配置”-“网络配置”。

网络配置对话框见图2。

图2 网络配置对话框网络参数：选择联网状态为联网，并填写本机节点名，注意这里最好填写本机主网卡的IP地址。

图3 节点类型对话框节点类型：把本机是登陆服务器、本机是I/O服务器、进行历史数据备份、本机是校时服务器、本机是报警服务器、本机是历史记录服务器全部勾选上。

图4 客户配置对话框客户配置：服务器工程不用勾选这几个选项。

3.新建一个客户端工程，这是6.55 web发布工具和组态王6.53web发布过程的一个区别。

6.55web发布必须通过一个客户端工程来实现。

该工程要放置在根目录下面。

4.配置客户工程的远程站点信息，可以通过工程浏览器树形菜单栏，“站点”右键新建，或者菜单栏“远程站点”-“新建”来进入。

图5 远程节点对话框选择读取节点信息，点击进入后会读取远程站点也就是服务器端工程的站点信息。

注意一定要从“网上邻居”-“整个网络”里读取到服务器端工程的信息，如图6所示。

图6 读取服务器工程信息5.配置客户端工程的“网络配置”图7 客户端工程的网络配置网络配置：网络状态也勾选为联网，本机节点名填写本机名和本机的IP地址都可以，最好是填本机的IP地址图8 客户端工程的网络配置节点类型：客户端工程的节点类型只需选择登陆服务器就行，这里选择的服务器工程的IP地址。

图9 客户端工程的客户配置客户配置：客户端工程的客户配置需要勾选客户选项，并选择全部的I/O服务器、报警服务器、历史记录服务器。

组态王WebServer设置组态王Web Server 设置方式1.建立工程2.定义设备、数据词典中的变量等（见图1、图2）图1图23.创建实时画面，为发布做准备（见图3）图34.生成web页面在web文件夹中双击“新建”，显示页面发布向导，选择要发布的画面（见图4）。

图4单击“下一步”，输入要发布的机器的IP地址（如想把生成的页面保存在本机中，则输入本机的IP地址），输入完毕后，单击“下一步”（见图5）图5输入保存web页面的路径及web页的文件名（参见图6、图7、图8），输入及设置完成后，单击“下一步”。

图6图7图8单击“完成”则完成一个web页的发布（参见图9，图10）。

图9图105.进行网络配置在系统配置中双击“网络配置”，在网络参数中选择“联网”，输入本机的节点名（参见图11）。

图11在节点类型中选择“本机是I/O服务器”，其它三种服务器是否选择按实际情况而定。

（参见图12）图126.文件夹的共享保存web页的文件夹必须设置为共享。

(参见图13)图137.用IE进行浏览在局域网内部可以用IE直接打开已发布的页面（此时组态王须为运行状态）。

在IE中选择打开菜单，选取要打开的发布页面（可以从网上邻居中选取），单击“确定”（参见图14）。

图14此时会出现“安全设置警告”，单击“是”（参见图15）。

图15此时会出现连接状态窗口，显示内容为“正在试图与主机建立连接，请等待…”（参见图16）图16待连接完毕后（连接时间根据网络性质的不同及数据量的大小而异），IE浏览器就会显示出所发布的画面（参见图17）。

图178.建立站点发布（需安装微软公司信息发布服务器——IIS）打开控制面板，双击“管理工具”项（参见图18）。

进入“管理工具”后，选择“Personal Web Server”（参见图19）图19选择“个人Web管理器”中的“高级”选项，选中，点击“编辑属性(E)”（参见图20）。

图20在目录中输入保存web发布画面的文件路径，在“访问许可”中选取“读取”和“脚本资源访问”，在“应用程序许可”中选取“执行”。

第十二讲 组态王WEB 发布第一节 Web 功能介绍概述随着Internet 科技日益渗透到生活、生产的各个领域，传统自动化软件的趋势已发展成为整合IT 与工业自动化的关键。

组态王提供了For Internet 应用版本——组态王WEB 版，其采用B/S 结构，支持 Internet/Intranet 网络上的任何一台PC 机通过IE 浏览器浏览工业现场的实时画面，监控各种工业数据，实现了对客户信息服务的动态性、实时性和交互性。

WEB 功能结构如图12-1 所示：图12-1 Web 功能结构示意图Web全新版功能介绍目前组态王6.53及以下版本中的Web功能只能实现画面和数据的发布，无法实现OCX控件的发布，为了满足客户的需求，在组态王6.55中增加了Web全新版，其采用ActiveX技术，彻底解决了长期以来组态王无法发布OCX控件的问题，使远程用户能够通过IE浏览访问服务器。

全新版的Web发布可以实现画面发布，数据发布和OCX控件发布，同时也保留了组态王原有Web的所有功能。

IE浏览客户端可以获得与组态王运行系统相同的监控画面，IE客户端与Web服务器保持高效的数据同步，通过网络您可以在任何地方获得与Web服务器上相同的画面和数据显示、报表显示、报警显示等，同时可以方便快捷的向工业现场发布控制命令，实现实时控制的功能。

另外，Web全新版还具有以下几点技术特性：●Web全新版通过几个独立的文件实现工程发布、工程下载、画面展示和数据访问等功能；●Web全新版采用ActiveX技术，可以支持工程中所有控件的发布；●Web全新版更大限度地支持了原有Web所不支持的功能；●Web全新版采用组态王远程站点的实现原理，Web服务器能够直接引用数据服务器端的变量；●Web全新版需要单独建立一个组态王工程作为Web服务器，并将其发布到IIS服务器中；●数据服务器端：为客户端提供实时数据、报警数据和历史数据等。

数据服务器由IO服务器、冗余服务器、报警服务器、登录服务器以及历史数据服务器组成，在Web全新版中可以更加充分地实现分布式配置；●Web服务器：组态王的数据服务器不能直接充当WEB发布服务器。
