组态王12组态讲义王网络功能与Web 发布

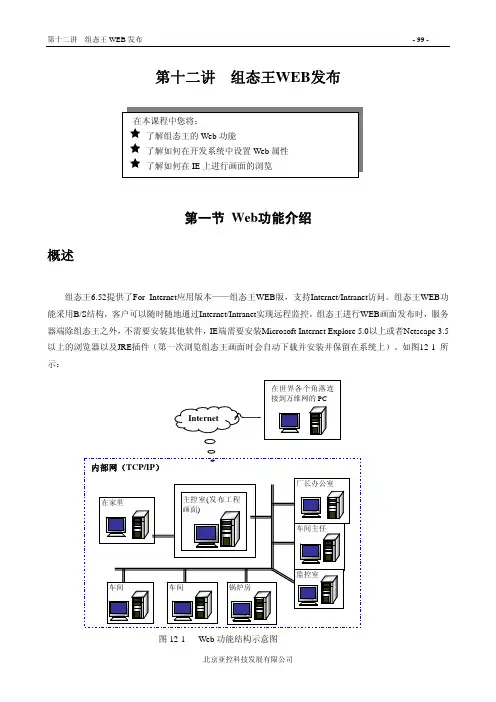

第十二讲 组态王WEB 发布第一节 Web 功能介绍概述组态王6.52提供了For Internet 应用版本——组态王WEB 版，支持Internet/Intranet 访问。

组态王WEB 功能采用B/S 结构，客户可以随时随地通过Internet/Intranet 实现远程监控。

组态王进行WEB 画面发布时，服务器端除组态王之外，不需要安装其他软件，IE 端需要安装Microsoft Internet Explore 5.0以上或者Netscape 3.5以上的浏览器以及JRE 插件（第一次浏览组态王画面时会自动下载并安装并保留在系统上）。

如图12-1 所示：图12-1 Web 功能结构示意图车间主任监控室Web版的技术特性和功能特性：λJava2图形技术基础，支持跨平台运行，能够在Linux平台上运行，功能强大。

λ支持多画面集成系统显示，支持与组态王运行系统图形相一致的显示效果。

λ支持动画显示，客户端和主控机端保持高效的数据同步，达到亲临其境的效果。

λ支持无限色、过渡色υ支持组态王中的24种过渡色填充和模式填充。

支持真彩色，支持粗线条、虚线等线条类型，实现了组态王系统和Web系统真正的视觉同步，并且利用java2的2D图形功能，Web的过渡色填充效率更优于组态王本身。

λ报表功能υ支持实时报表和历史报表，支持报表内嵌函数和变量连接，支持报表单元格的运算和求值，支持报表打印，支持报表内容下载功能。

λ命令语言υ扩充了运算函数和求值函数，支持报表单元格变量和运算，支持局部变量，支持结构变量，扩展了变量的域、增加了画面打开和关闭、IE端打印画面、打印报表、报表统计等函数。

λ支持组态王的大画面功能，在IE端可以显示组态王的任意大画面。

λ支持远程变量，组态王WEB发布站点上引用的远程变量用户同样可以在IE上看到。

λ报警窗的发布υ支持实时报警窗和历史报警窗的发布，发布的报警窗可以实时显示组态王运行系统中报警，支持在浏览器端按照用户要求的报警优先级、报警组、报警类型、报警信息源和报警服务器的条件进行过滤显示报警信息和事件信息。

2021 组态王工控软件的功能介绍[键入作者姓名][键入公司名称]2021/1/1组态王工控软件的功能介绍组态王软件经过八年开发，五年的各种突发环境的真实考验，两万五千余例工程（钢铁，化工，电力，国属粮库，邮电通讯，环保，水处理，冶金等各行业）的现场运行（包括"中华世纪坛"国家标志性工程），现已成为国内组态软件的客户首选，并且作为首家国内组态软件应用于国防，航空航天等重大领。

组态王具有如下十大特点：一、工程管理对于系统集成商和用户来说，一个系统开发人员可能保存有很多个组态王工程，对于这些工程的集中管理以及新开发工程中的工程备份等都是比较烦琐的事情。

组态王工程管理器的主要作用就是为用户集中管理本机上的所有组态王工程。

工程管理器的主要功能包括：新建、删除工程，对工程重命名，搜索指定路径下的所有组态王工程，修改工程属性，工程的备份、恢复，数据词典的导入导出，切换到组态王开发或运行环境等。

另外，组态王开发系统提供工程加密，画面和命令语言导入、导出功能。

二、画面制作系统hm（1）支持无限色和过渡色组态王调色板支持无限色，支持二十四种过渡色效果，组态王的任一种绘图工具都可以使用无限色，大部分图形都支持过渡色效果，巧妙地利用无限色和过渡色效果，可以使您轻松构造面无限逼真、美观的画面。

（2）图库使用图库具有很多好处：降低了工程人员设计界面的难度，缩短开发周期；用图库开发的软件将具有统一的外观，方便工程人员学习和掌握；利用图库的开放性，工程人员可以生成自己的图库元素，"一次构造，随处使用"，节省了工程人员投资。

图库全新改版，提供具有属性定义向导的图库精灵，用户只需稍做调整即能制作具有个性化的图形。

（3）按钮和图形组态王支持按钮的多种形状和多种效果，并且支持位图按钮，用户可以构造无限漂亮的按钮。

另外，组态王支持多种图形格式，如Gif 、Jpg、Bmp等，用户可以充分利用已有的资源，轻松构造自己功能强大且美观的应用系统。

冗余系统

提供全面冗余功能，有效减少数据丢失的可能，增加 系统的可靠性，方便了系统的维护。组态王提供三重 意义上的冗余功能，即双设备冗余、双机冗余和双网 络冗余。
WEB Server 介绍
-----实现远程监控

远程监控软件
B/S结构，方便快捷
随时随地，全局互联

分组配置，更趋合理
WEB发布的过程

全新集成式报表系统，内部提供丰富的报表函数，专 用报表工具条，符合excel电子表格使用习惯，操作简 单明了，开发和运行状态下均可进行预览和打印设置， 轻松制作各种报表
趋势曲线显示

动态增加、删除曲线， 多种曲线绘制方式 实现无级缩放 历史数据比较 历史曲线打印 支持毫秒级数据的显示 同时支持组态王历史库、 工业库以及关系数据库
组态王软件功能介绍
组态王功能介绍
-----北京亚控科技发展有限公司
组态王软件定位


基于PC和Windows操作系统 数据采集、数据分析管理和画面动态显示 HMI软件及相关的控制软件 、流程监控软件 完善的监控报警机制、完美的数据展示方式 开放式接口,为其他企业级程序提供现场实时数据
组态王产品结构
第三方控件的使用

标准Windows ActiveX可视控件的嵌入 视频设备厂家提供的视频控件的嵌入： 天敏、海康等 GIS系统控件的嵌入



系统集成商自己的功能控件的嵌入
常用Windows，VB等控件的嵌入

开放的数据交换功能

全面支持OPC标准，即可作为OPC客户也可作为OPC服务器，开发人 员可以从任何一个OPC服务器中直接获取动态数据，并集成到组态 王中，同时也可向其它支持标准OPC的控制系统提供数据

目录第一讲概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4第二讲建立一个新工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 第一节工程管理器第二节工程浏览器第三节定义外部设备和数据变量第三讲创建组态画面⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25 第一节设计画面第二节动画连接第四讲命令语言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38 第一节命令语言第二节常用功能第五讲报警和事件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43 第一节概述第二节建立报警和事件窗口第三节报警和事件的输出第六讲趋势曲线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52 第一节概述第二节实时趋势曲线第三节历史趋势曲线第七讲控件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63 第八讲报表系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯68 第一节概述第二节实时数据报表第三节历史数据报表第九讲组态王和数据库连接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯86 第一节SQL 访问管理器第二节对数据库的操作第三节数据库查询控件第十讲用户管理和权限⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯95 第十一讲网络连接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯99 第一节网路连接说明第二节网络配置第十二讲组态王WEB 发布⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯105 第一节Web 功能介绍第二节Web 发布的配置第三节组态王Web 支持的功能第一讲概述本课程您将：Ì了解组态王软件的整体结构Ì了解组态王和 I/O 设备通讯的过程Ì了解建立使用工程的一般过程概述管理于一体，将一个企业内部的各种生产系统和使用以及信息交流汇集在一起，实现最优化管理。

它基于 Microsoft Windows XP/NT/2000 操作系统，用户可以在企业网络的所有层次的各个位置上都可以及时获得系统的实时信息。

采用组态王软件开发工业监控工程，可以极大地增强用户生产控制能力、提高工厂的生产力和效率、提高产品的质量、减少成本及原材料的消耗。

组态王6.55Web发布说明1组态王Web发布1.1概述组态王WEB版采用B/S结构，支持Internet网络上的任何PC机通过IE浏览器浏览工业现场的实时画面，监控各种工业数据。

组态王WEB结构功能如图所示。

Web功能结构示意图组态王6.55Web发布全新版的功能有：①可以通过几个独立的文件实现工程发布、工程下载、画面展示和数据访问；②采用ActiveX技术，支持工程中所有控件的发布；③更大限度的支持原有Web所不支持的功能；④采用组态王远程站点的实现原理，Web服务器能直接引用数据服务器端的变量；⑤可以单独组建一个组态王工程作为Web服务器，并将其发布到IIS服务器中；⑥数据服务器端为客户端提供实时数据、报警数据和历史数据；⑦数据服务器不能直接充当Web发布服务器，要求组态王的Web服务器为组态王客户端工程，同时要求该客户端工程所在计算机必须安装IIS信息服务；⑧Internet网络中的任意一台计算机的IE浏览器可以下载客户端工程，从Web 服务器上读取变量实时更新画面Web发布结构原理图1.2Web发布的配置为了实现Web发布，必须选择相应的组态王工程作为数据服务器，并且需要在Web服务器中单独组建一个组态王工程。

对组态王工程进行配置的时候需要注意以下两点：①Web服务器中的登录服务器、IO服务器、历史数据服务器都来自网络上的其他计算机(即数据服务器端工程)；②Web服务器中的组态王工程画面可以和数据服务器端的画面一致，但是Web服务器上的脚本和变量不能使用IO变量。

全新版的组态王Web发布需要使用三台计算机，分别作为数据服务器、Web服务器和IE浏览客户端，三台计算机的作用如下图所示。

Web发布实现全过程为了满足不同用户的需求，组态王全新版的Web发布允许用户使用一台计算机作为数据服务器和Web服务器，采用这种方式发布组态王工程时的数据服务器和Web服务器的结构关系如图12-4所示：1.3数据服务器端工程的配置⑴打开组态王工程浏览器，在工程浏览器中选择一个需要发布的工程。

组态王KINGVIEW 6XWEB发布-常见问题解答北京亚控科技发展有限公司２０１１年０１月目录1. 请问组态王NetView版和Web版有何主要区别？ (1)2. 我使用了组态王6.52的Web发布功能，并已经在客户端安装了JAVA插件，为何还是无法浏览Web发布的页面？ (1)3. 我使用了组态王6.52的Web发布功能，请问组态王软件对网络有什么要求？ (1)4. 我使用了组态王6.52的Web发布功能进行广域网发布，请问我的防火墙需要开放那些端口？ (1)5. 我使用了组态王6.52的Web发布功能，如何实现在网页上进行历史数据的查询？ (2)6. 组态王的Web版本分为5用户/10用户/20用户等,请问这是具体代表什么？ (2)7. 请问组态王的Web版本能否将我的画面上贴的图片一起发布出来？ (2)8. 请问为什么我发布的画面必须当服务器中画面打开时在IE客户端才可以显示数据变化，不大开的情况下就不行，画面无数据变化？ (2)9. 请问为什么我每次运行组态王软件都提示“端口80被占用”？ (3)10. 请问为什么我发布的Web画面上画面切换的按钮不能起作用？ (3)11. 请问我使用Web发布功能的ReportWebDownload()函数想将报表的数据下载到IE上，为什么总是提示不成功？ (3)12. 组态王的Web版是否支持在IE浏览端查看实时趋势曲线和历史趋势曲线？ (3)13. 使用组态王的Web版，能否实现将IE浏览端报表控件的内容下载到指定的文件中？ (3)14. 带Web功能的加密锁和普通加密锁有何区别？ (4)15. 组态王使用的端口 (4)16. 使用组态王Web数据发布功能时，客户端能浏览到工程的主界面，但进不到相对应的数据视图及曲线视图中为何? (4)17. 在IE浏览器中无法浏览组态王发布的画面，为何？ (4)18. 在安装组态王软件的计算机中能够使用列表框控件对保存的报表文件进行查询，在IE浏览端应如何实现？ (5)19. 组态王的Web功能最多支持多少个用户同时在线？ (5)20. 使用组态王Web功能，局域网内一切正常但发布到外网时图片能发布但数据都是0为何？ (5)21. 使用组态王Web功能，在IE浏览端是否可以实现报表打印功能？ (5)22. 使用组态王Web功能时，公网浏览需要哪些条件？ (5)23. 在组态王工程中设置的用户权限和安全区，进行Web发布后，在IE浏览端还是否有效？ (5)24. Web发布实时信息和历史信息时，无法在客户端上进行浏览？ (6)25. 在使用组态王Web功能时，在IE浏览端是否可以使用SQL函数对数据库进行操作？ (6)26. 在组态王中实现Web发布时对于局域网和广域网需要注意什么？ (6)27. 在IE浏览器中浏览组态王发布的画面时，画面上的文字出现了翻转的现象，应如何解决？ (6)28. 使用组态王WEB功能，用火狐浏览器不能浏览发布的画面？ (6)29. 请问为什么我每次运行组态王软件都提示“端口6001端口被占用”？ (6)30. 使用组态王web发布功能，在IE浏览器上进行用户登录或某些操作，能否将登录及操作信息保存到报警数据库的“Enter”和“Operate”表里？ (7)1. 请问组态王NetView版和Web版有何主要区别？组态王Web版基于B/S模式，用户在组态王软件上做了Web发布配置后，在网络上的任意计算机上的IE浏览器上都可以进行浏览（当然首先需要购买WEB授权并在IE 上安装了JAVA插件）。

机和网络系统结合，可向控制层和管理层提供软硬件的全部接口，进行系统 集成。
第一章 组态王软件
2.组态软件的功能
（1）界面显示组态功能。目前，工控组态软件大都运行于Windows环 境下，充分利用Windows的图形功能完善界面美观的特点，可视化的风格界 面、丰富的工具栏，操作人员可以直接进人开发状态，节省时间。丰富的图 形控件和工况图库，既提供所需的组件，又是界面制作向导。提供给用户丰 富的作图工具，可随心所欲地绘制出各种工业界面，并可任意编辑，从而将 开发人员从繁重的界面设计中解放出来，丰富的动画连接方式，如隐含、闪 烁、移动等等，使界面生动、直观。
”
第一章 组态王软件
1.1.1 组态软件的产生背景
“组态”的概念是伴随着集散型控制系统（Distributed Control System 简称DCS）的出现才开始被广大的生产过程自动化技术人员所熟知的。在工 业控制技术不断发展和应用的过程中，计算机（包括工控机）相比以前的专 用系统具有的优势日趋明显。这些优势主要体现在：计算机技术保持了较快 的发展速度，各种相关技术已经成熟；由计算机构建的工业控制系统具有相 对较低的拥有成本；计算机的软件资源和硬件资源丰富，软件之间的互操作 性强；基于计算机的控制系统易于学习和使用，可以容易地得到技术方面的 支持。在计算机技术向工业控制领域的渗透中，组态软件占据着非常特殊而 且重要的地位。
第一章组态王软件
（4）丰富的功能模块。提供丰富的控制功能库，满足用户的测控要求和 现场要求。利用各种功能模块，完成实时监控 产生功能报表 显示历史曲线 、实时曲线、提醒报警等功能，使系统具有良好的人机界面，易于操作，系 统既可适用于单机集中式控制、DCS分布式控制，也可以是带远程通信能力 的远程测控系统。

远程客户端系统的运行不影响主控机的 运行，而客户端也可以具有操作远程主控 机的能力。

支持功能和特性



多画面框架 分组发布概念 过渡色填充 报表功能 命令语言扩充 Web打印功能 多语言版本 组态王开发系统和运行系统相应的升级
网络功能

完全基于网络功能，支持分布式历史数据库和分布式 报警系统

采用多种方式实现数据和画面的远程监控
冗余系统

提供全面冗余功能，有效减少数据丢失的可能，增加 系统的可靠性，方便了系统的维护。组态王提供三重 意义上的冗余功能，即双设备冗余、双机冗余和双网 络冗余。
WEB Server 介绍
-----实现远程监控
开放的数据交换功能

DDE方式
开放的数据交换功能

通过ODBC与数据库进行数据交换
通讯系统

支持近千个厂家三千多种设备
• 支持串口/以太网/USB/GPRS/Modem拨号/无线电台等等通讯方式
安全系统

采用分级和分区的双重保护策略，采用用户组和安全 区两种管理方式，999个不同级别的权限和64个安全区 形成双重保护
同时支持组态王历史库 和ODBC数据源

数据库大量数据的显示
• 组态王提供的用于通过ODBC接口访问数据库的Active X控件 • 可以方便地访问数据库，进行数据查询，还可将查询 结果打印出来
丰富的内置控件


内置多种控件，多种曲线 控件和多媒体视频控件以 及窗口控件 支持windows标准Active X 控件（主要为可视控件）， 包括微软提供的标准Active 控件和用户自制的Active控 件，用户可灵活编制自身需 要的控件或调用一个标准控 件来完成复杂任务，无需作 大量繁琐工作

一、服务器工程设置
1、将服务器工程文件夹共享
2、进入服务器工程的开发，打开系统配置------网络配置，在网络参数选显卡中设
置成联网，本机节点名一般设置成本机IP
在节点类型选项卡中选择服务器类型，如下图所示：
3、以上设置完成后服务工程即设置完成。

二、发布工程设置
发布工程可以重新做，也可以通过修改服务器工程而来
1、进入发布工程的开发，打开系统配置------网络配置，在网络参数选显卡中设置
成联网，本机节点名一般设置成本机IP
在节点类型选项卡中先选择本机是登录服务器，如下图所示：。

上一页 下一页 返回
12.1 网 络 功 能
2）客户机配置 在组态王工程浏览器中，选中左侧“工程目录显示区”中“系统配置”
下的“网络配置”，双击此图标，弹出“网络设置”对话框，对网络 参数配置如图12−4 所示。 “本机节点名”必须是本地计算机名称或本机的IP 地址。且网络参 数必须与服务器的网络参数相同。 单击网络配置窗口中的“节点类型”属性页，其属性配置如图12−5 所示。 在“登录服务器”后面的下拉框中选择服务器名称或的服务器IP 地 址。 单击网络配置窗口中的“客户配置”属性页，其属性配置如图12−6 所示。
上一页 下一页 返回
12.1 网 络 功 能
单击“确定”按钮关闭“远程节点”对话框，完成远程站点的配置， 此时在客户机上数据字典中就能显示出远程站点（即服务器）中建立 的所有变量，如图12−9 所示。
此时，在此客户机就可以访问服务器上的变量了。 4）网络变量使用 组态王是一种真正的客户——服务器模式，对于网络上其他站点的变
（7）安全管理。在IE 浏览器端支持组态王中的用户操作权限和安全 区的设置。即用户在IE操作画面中有权限设置的图素时也需要像在组 态王中一样登录，达到安全许可后方可操作。另外对于IE 的浏览也 有权限设置，不同的用户登录浏览能做的操作不同。普通用户只能浏 览数据，不能做任何操作。
（8）多语言版本。可扩展性强，适合多种语言版本。
最大长度为31 个字符。在对话框上单击按钮“
”或“
”
可添加或删除要发布的画面。
如果登录方式选择“匿名登录”选项，则用户在打开IE 进行浏览时 不需要输入用户名、密码等，可以直接浏览组态王中发布的画面。但
若是普通用户，只能浏览页面，不能做任何操作；而高级用户，能浏
览页面，也可以修改数据，并进行有权限设置的操作。如果选择“身 份验证”选项，用户打开IE 进行浏览时需要首先输入用户名和密码 （此用户名和密码由“用户配置”中设置）。

上一页 下一页
返回
任二 Web发布
• (1) IE安全设置中必须保证“运行ActiveX控件插件”为“启用”状态， IE的缺省设置就是启用的，所以一般可以省去这一步。 • (2)在IE地址栏内输入浏览发布画面的地址后，如果是没有安装JRE插 件，浏览器会弹出安装提小的对话框，用户选择“接受”按钮，进行 JRE插件的安装。 • (3)安装成功后，在控制面板中添加了一项“Java(TM) SE Runtime Environment 6 Update 1 ”。用户就可以通过该项对Java插件的参 数进行设置。一般情况下用户不要修改与组态王相关的设置，采用默 认设置即可。
上一页 下一页
返回
任务一 网络连接
• (3)配置节点类型。在“节点类型”属性页中选择“本机是登录服务 器”“本机是I/O服务器”“进行历史数据备份”“本机是报警服务 器”“本机是历史记录服务器”选项，如图12-3所示。 • 2.客户端计算机配置 • (1)首先在装有组态王软件的客户端机器中新建立一个工程，工程名 为“客户端工程”，并打开工程。 • (2)连接服务器。单击工程浏览器窗口最左侧“站点”标签，进入站 点管理界面。在左边的节点名称列表区域单击鼠标右键，在弹出的下 拉菜单中执行“新建远程站点”命令，弹出“远程节点”对话框，如 图12-4所示。
上一页 下一页
返回
任务一 网络连接
• 5. WEB服务器 • WEB服务器是运行组态王WEB版本、保存组态王For Internet版本 发布文件的站点，传送文件所需数据，并为用户提供浏览服务的站点。 • 6.客户 • 如果某个站点被指定为客户，可以访问其指定的I/O服务器、报警服 务器、历史数据服务器上的数据。一个站点被定义为服务器的同时， 也可以被指定为其他服务器的客户。 • 7.校时服务器 • 除了上述几种服务器和客户机之外，组态王为了保持网络中时钟的一 致，还可以定义校时服务器，校时服务器按照指定的时间间隔向网络 发送校时帧，以统一网络上各个站点的系统时间。

组态王培训资料组态王是一款功能强大的工业自动化监控软件，广泛应用于各种工业控制领域。

本培训资料将带您逐步了解组态王的基本概念、功能特点以及实际应用，帮助您快速掌握这一工具。

一、组态王软件概述组态王软件是一款由亚控科技开发的组态软件，它基于 Windows 操作系统，为用户提供了一个直观、易用的开发环境。

通过组态王，用户可以方便地创建监控画面、定义数据变量、编写控制逻辑以及实现数据采集与处理等功能。

二、组态王的安装与配置1、系统要求在安装组态王之前，需要确保您的计算机满足以下最低系统要求：操作系统：Windows 7/8/10 等处理器：Intel Core i3 或以上内存：4GB 或以上硬盘空间：至少 2GB 可用空间2、安装步骤（1）下载组态王安装程序。

（2）运行安装程序，按照提示进行操作，选择安装路径和组件。

（3）安装完成后，根据提示进行授权注册。

3、配置要点（1）设置通信参数，如串口通信、以太网通信等，以确保与现场设备的正常连接。

（2）定义数据变量的类型、范围和初始值。

三、组态王的开发环境1、工程管理器工程管理器用于创建、打开和管理组态王工程。

在工程管理器中，可以进行工程的新建、删除、备份和恢复等操作。

2、画面开发（1）工具箱：提供了各种绘图工具，如直线、矩形、圆形等，用于绘制监控画面。

（2）图库：内置了丰富的图形元素，可直接拖放到画面中使用。

（3）属性设置：可以对图形对象的颜色、大小、位置等属性进行详细设置。

3、变量定义（1）基本变量类型：包括内存变量和 I/O 变量，I/O 变量用于与外部设备进行数据交换。

（2）变量的地址设置：根据不同的通信协议，正确设置变量的地址。

4、动画连接通过动画连接，可以使图形对象根据变量的值产生动态效果，如颜色变化、位置移动等。

四、组态王的通信设置1、支持的通信协议组态王支持多种通信协议，如 Modbus、Profibus、OPC 等，以满足与不同类型设备的通信需求。

皖西学院监控组态软件实验指导书机械与电子工程学院电气工程教研室2013.3实验一监控组态工程建立与工艺流程图绘制一、实验目的熟练掌握工控组态软件的绘图工具二、实验内容熟悉工控组态软件的绘图工具，完成反应工段工艺流程绘制以及外部设备和变量的定义。

三、实验步骤1.1创建工程在工程管理器中选择菜单“文件/新建工程”，或者点击工具栏的“新建”按钮，根据“新建工程向导”对话框完成工程创建，如图一所示图一工程管理器1.2 组态画面双击工程管理器中的工程，打开工程浏览器，在工程浏览器中左侧的“工程目录显示区”中选择“画面”，在右侧视图中双击“新建”，弹出新建画面对话框如图一所示。

图二画面属性设置点击图二确定按钮后，在工具箱和图库中选中相应图素进行监控画面组态，绘制工艺流程图如图三所示。

图三反应车间监控画面1.3定义设备根据工程中实际使用得设备进行定义，本例程使用亚控的仿真PLC设备，使用“PLC－亚控－仿真PLC－串口”驱动，定义设备名称为“PLC”。

1.4定义变量在组态王中定义三个变量：原料油液位（IO实数类型）、成品油液位（IO实数类型）、催化剂液位（IO实数类型）。

原料油液位变量：最小值0，最大值100，最小原始值0，最大原始值100，连接设备PLC，寄存器DECREA100，数据类型short，读写属性为只读，采集频率1000。

记录和安全区选择“数据变化记录”，变化灵敏度选择“0”。

催化剂液位变量：最小值0，最大值100，最小原始值0，最大原始值100，连接设备PLC，寄存器DECREA100，数据类型short，读写属性为只读，采集频率1000。

记录和安全区选择“数据变化记录”，变化灵敏度选择“0”。

成品油液位变量：最小值0，最大值200，最小原始值0，最大原始值200，连接设备PLC，寄存器INCREA200，数据类型short，读写属性为只读，采集频率1000。

记录和安全区选择“数据变化记录”，变化灵敏度选择“0”。

3．定义全局变量（整个工程都用到的变量，每个变
量都对应一个实际设备的寄存器。）
确定变量属性（每个变量有三种属性，基本属性、
报连接
6．制作报表、曲线
7．制作报警窗口 8．系统安全管理
精选2021版课件
下面对这几个阶段 进行详细介绍
11
以上是概述和粗讲，下面进行详细介绍：
工程描述是小于 40个字符的注释
工程管理器的使用
1.什么是工程？
工程是一组与用户相关的文件集合，工程的表现 形式是放在一个文件夹中的目录树，一般目录树中的 文件是不能单独使用和删除的。
开发人员每接受一个应用组态王的课题，都要单 独的建立一个工程文件夹，把自己所做的一切都放在 这个工程文件夹中；
精选2021版课件
12
图示：已建立的工程
怎样得到参考资料
方法一 从组态王网站上下载
方法二 光盘安装后，在下面的子目录中有两个PDF格式的手册 C:\kingview\user's guide
精选2021版课件
7
一、通用组态王软件的构成 1. 工程管理器ProjManager 2. 工程浏览器TouchExplorer 3. 画面开发和画面运行系统（Touchmak、Touchvew）
一个工程就是这 样一棵目录树
目录树中的文件 是不能单独使用 和随便删除的
精选2021版课件
整个开发过程 都是在这个目录树 中进行添加和配置， 共有六个大类： 一、Web 二、文件 三、数据库 四、设备 五、系统配置 六、SQL访问管理
13
2.什么是工程管理器？ 工程管理器的作用是为用户集中管理本机上的多
前言
组态软件是工业控制应用软件的开发平台，它 提供了一个良好开发环境，如：提供了许多绘图元 素、控件、报表格式、报警方式等，使开发人员不 必把精力集中在绘制人机界面上，而专心考虑如何 实现系统的功能，使开发工作变得轻松容易、简单 高效。

第十二讲 组态王WEB 发布第一节 Web 功能介绍概述随着Internet 科技日益渗透到生活、生产的各个领域，传统自动化软件的趋势已发展成为整合IT 与工业自动化的关键。

组态王提供了For Internet 应用版本——组态王WEB 版，其采用B/S 结构，支持 Internet/Intranet 网络上的任何一台PC 机通过IE 浏览器浏览工业现场的实时画面，监控各种工业数据，实现了对客户信息服务的动态性、实时性和交互性。

WEB 功能结构如图12-1 所示：图12-1 Web 功能结构示意图Web全新版功能介绍目前组态王6.53及以下版本中的Web功能只能实现画面和数据的发布，无法实现OCX控件的发布，为了满足客户的需求，在组态王6.55中增加了Web全新版，其采用ActiveX技术，彻底解决了长期以来组态王无法发布OCX控件的问题，使远程用户能够通过IE浏览访问服务器。

全新版的Web发布可以实现画面发布，数据发布和OCX控件发布，同时也保留了组态王原有Web的所有功能。

IE浏览客户端可以获得与组态王运行系统相同的监控画面，IE客户端与Web服务器保持高效的数据同步，通过网络您可以在任何地方获得与Web服务器上相同的画面和数据显示、报表显示、报警显示等，同时可以方便快捷的向工业现场发布控制命令，实现实时控制的功能。

另外，Web全新版还具有以下几点技术特性：●Web全新版通过几个独立的文件实现工程发布、工程下载、画面展示和数据访问等功能；●Web全新版采用ActiveX技术，可以支持工程中所有控件的发布；●Web全新版更大限度地支持了原有Web所不支持的功能；●Web全新版采用组态王远程站点的实现原理，Web服务器能够直接引用数据服务器端的变量；●Web全新版需要单独建立一个组态王工程作为Web服务器，并将其发布到IIS服务器中；●数据服务器端：为客户端提供实时数据、报警数据和历史数据等。

数据服务器由IO服务器、冗余服务器、报警服务器、登录服务器以及历史数据服务器组成，在Web全新版中可以更加充分地实现分布式配置；●Web服务器：组态王的数据服务器不能直接充当WEB发布服务器。
