什么是绕线电阻

01 of 02Version 2014为设计工程师提供经济高品质的绕线功率电阻德键电子为设计工程师提供工业级、高品质性能的绕线功率电阻。

产品从大容量的功率铝壳电阻，不燃性固定或可调功率型绕线，波浪型绕线，滑动滑线变阻器，起动器，线绕功率电阻箱等。

德键电子扩展了完整系列的电力线绕电阻器用于军事和商业应用。

优点及特点德键电子为台湾著名生产制造电力功率电阻、耐冲击电阻、线绕电阻器的厂家之一，多年来秉持着所累积的经验与专业，不断的努力创新，致力于各类电阻器之开发与研究，以确保产品技术的领先，并与之建立同业长期互惠之伙伴关系，提供各类电阻器相关支援服务，以满足不同客户的各种需求。

功率系列电阻器广泛使用于各种高功率设备，电梯、亚弧焊机、电源设备、变频器、起重机械、建筑机械、轧机、拉线机、离心机、不间断电源 (UPS)、脉冲负载应用、缓冲器或泄漏电阻、用于牵引和工业驱动应用的功能转换设备、卷扬机、发电机、变压器、起动、制动、调速和负载试验、以及医疗、汽车及工业控制环境等设备。

德键电子亦可依客户的规格及需求，订制生产。

概述及相关说明可调电阻器滑动滑线变阻器线绕功率电阻器德键电子工业股份了有限公司绕线功率电阻使用注意事项: 不燃性电阻器无法在油中使用。

不燃性电阻器无法使用有机溶剂清洗。

不燃性塗料符合美國 UL-94 不燃性試驗，V-0 等級，燃烧继续时间为 0 秒。

不燃性电阻器于首次通电使用时：会产生发烟情形，属正常现象， 敬请安心使用。

不燃性电阻器的涂布保护漆，硬度虽然高于 3H 硬度，但请勿以螺丝起子等锐利的物体刻画表面涂装。

最小负载：为了防止随着时间增长产生氧化造成接触不良，请使用额定电力 1/10 以上的电力。

实用负荷：为了防止象征电阻器寿命的电阻线产生疲劳，电力的使用范围请保持在定格电压减轻曲线内。

瞬间突波电流 脉冲电压：需在短时间内印加超大负荷的话，必须事先确认绕线功率电阻器，具有瞬间突波电流，脉冲电压能力。

绕线式电阻介绍绕线式电阻是一种常见的电子元件，用于限制电流或降低电压。

它由一个由电阻材料制成的绕线和两个电极组成。

绕线式电阻可以通过改变绕线的长度、直径、材料以及线圈的绕数来调节电阻值。

在本文中，我们将深入探讨绕线式电阻的原理、结构、工作原理以及应用领域。

绕线式电阻的结构绕线式电阻通常由一个绝缘材料的绕线和两个金属电极组成。

绕线可以采用金属丝、碳丝或合金丝等材料制成，且通常呈现线圈状。

电阻的电阻值和功率耐受能力与绕线的长度、直径、材料以及线圈的绕数有关。

两个金属电极通常用于将电流引入和引出绕线，其中一个电极通常为固定电极，另一个电极可以用于调节电阻值。

绕线式电阻的工作原理绕线式电阻的工作原理基于电阻材料对电流的阻碍作用。

当电流通过电阻时，电阻材料会阻碍电流的通过，从而产生电压降。

根据欧姆定律，电流等于电压除以电阻值，所以通过调节电阻值可以控制电流的大小。

绕线式电阻的工作原理也与材料的电阻率有关，电阻率越大，电阻值也会越大。

绕线式电阻的特点绕线式电阻具有以下几个特点： 1. 高精度：绕线式电阻能够提供较高精度的电阻值，适用于一些要求精准电阻值的电路。

2. 高功率耐受能力：绕线式电阻可以承受较高的功率，适用于一些高功率应用场景。

3. 稳定性好：绕线式电阻的电阻值通常比较稳定，可以在一定范围内保持较高的稳定性。

4. 大电流承载能力：绕线式电阻可以承受较大的电流，适用于一些大电流应用场景。

绕线式电阻的应用领域绕线式电阻广泛应用于各个领域，包括但不限于以下几个方面： 1. 电子设备：绕线式电阻常用于电子设备中的电路板和电路设计中，用于限制电流、降低电压或匹配电阻值。

2. 通信系统：绕线式电阻可用于通信系统中的信号调节、匹配和保护电路中，确保系统正常工作和信号传输稳定。

3. 功率电子：绕线式电阻在功率电子领域中被广泛应用，用于限制功率、保护电路和降低噪音等。

4. 汽车电子：绕线式电阻在汽车电子中具有重要的应用，用于控制马达速度、调节灯光亮度和限流保护等。

1.Wire-绕线电阻2.Foil-金属箔电阻3.Metal Film-金属膜电阻4.Metal Oxide-金属氧化物膜电阻5.Carbon Film-碳膜电阻6.Carbon Composition-碳实芯电阻7.Thick Film-厚膜电阻8.Thin Film-薄膜电阻9.Metal Glaze-金属釉质电阻一、碳膜电阻：气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒瓷管上，形成一层结晶碳膜。

改变碳膜的厚度和用刻槽的方法，改变碳膜的长度，可以得到不同的阻值。

成本低，性能一般。

二、金属膜电阻：在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。

刻槽或改变金属膜厚度，可以控制阻值。

这种电阻和碳膜电阻相比，体积小、噪声低，稳定性好，但成本教高。

三、碳质电阻：把碳黑、树脂、粘土等混合物压制后经过热处理制成。

在电阻上用色环表示它的阻值。

这种电阻成本低，阻值范围宽，但性能差，很少采用。

四、线绕电阻：用康铜或者镍铬合金电阻丝在陶瓷骨架上绕制而成。

这种电阻分固定和可变两种。

它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1w 以上。

五、电位器：又分碳膜电位器和绕线电位器。

他的阻值是可以改变的。

应用范围广其实，对于不是搞计量的不需要分的那么清楚，可以大体上认为高精密、高准确、低误差等是一个意思。

但是，对于“精度”一词，可以分解成分解成三个要素：1、温度系数。

温度变化是电阻的大敌，温度系数一般用ppm/℃表示，即温度变化1度对应电阻变化百万分之几。

100ppm/℃就是0.01%/℃。

2、老化。

也就是长期稳定性，一般用ppm/年来表示，也有用%/年来表示的。

出厂再怎么准确的电阻，如果老化大，那么很快就变了，也就失去高准确的意义了。

3、初始调整误差，这个其实不太重要，知道偏差是多少，只要不变就没关系，测量时可以修正。

因此，在本文里没做进一不讨论。

对于精度不太高的电阻，我们可以不分，笼统的说某电阻精度是多少。

绕线电阻参数绕线电阻，是指电阻的两端接在电路中，电流通过电阻时，引起的电势降的大小，与电流成正比，与电阻的阻值成反比。

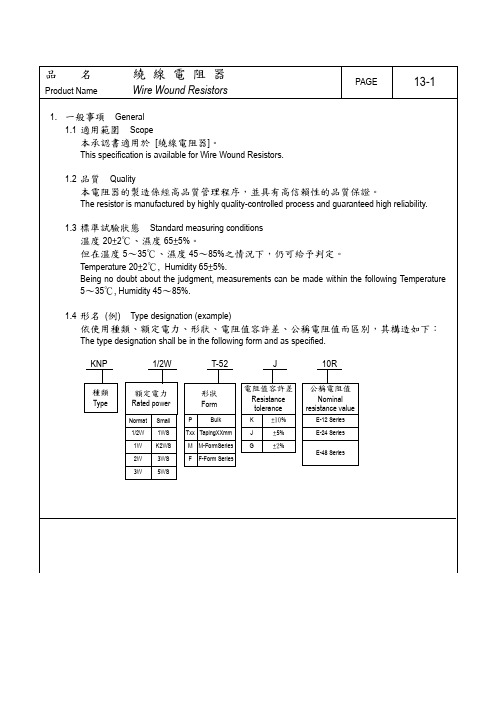

绕线电阻的参数包括电阻值、公差、功率、温度系数、耐压等。

1. 电阻值电阻值是指绕线电阻对电流的阻碍能力，一般用欧姆(Ω)表示。

根据电路设计，在一定范围内选用适当的电阻值，以保证电路的正常工作。

绕线电阻的电阻值一般在0.1Ω~100KΩ之间，不同类型的电阻有不同的电阻值范围。

2. 公差公差是指绕线电阻的实际电阻值与标称电阻值之间的差值，一般用百分数表示。

公差越小，电阻的精度越高。

常用的公差有±1%、±5%等。

3. 功率功率是指绕线电阻耗散电能的能力，通常用瓦(W)表示。

功率越大，电阻在工作中所能承受的电能会更多。

绕线电阻的功率一般在1/8W~10W之间。

4. 温度系数温度系数是指绕线电阻阻值随温度变化的程度，通常单位为ppm/℃(百万分之一度/摄氏度)或%/℃。

温度系数越小，电阻的稳定性和精度就越高。

常用的温度系数有±200ppm/℃、±100ppm/℃等。

5. 耐压耐压是指绕线电阻在工作状态下能够承受的最大电压，一般用伏特(V)表示。

耐压越高，电阻就能够在更高电压下稳定工作。

绕线电阻的耐压一般在50V~1000V之间。

绕线电阻作为电子元件的一种，广泛应用于各种电路中，是电路中不可缺少的一部分。

在选择绕线电阻时，需要考虑电阻值、公差、功率、温度系数和耐压等参数，以保证电路的正常工作和安全性。

电阻一基本概念1.定义：在物理学中，用电阻（Resistance）来表示导体对电流阻碍作用的大小。

导体的电阻越大，表示导体对电流的阻碍作用越大。

不同的导体，电阻一般不同，电阻是导体本身的一种特性。

电阻元件是对电流呈现阻碍作用的耗能元件。

2.决定式：R=ρL/S(ρ表示电阻的电阻率，是由其本身性质决定，L表示电阻的长度，S表示电阻的横截面积)3.单位：导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω（希腊字母，音译成拼音读作ōu mī ga )，1Ω=1V/A。

比较大的单位有千欧（kΩ）、兆欧（MΩ）（兆=百万，即100万）。

4.电阻元件的电阻值大小一般与温度有关，还与导体长度、粗细、材料有关。

衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。

多数（金属）的电阻随温度的升高而升高，一些半导体却相反。

如：玻璃，碳超导现象5.各种金属导体中，银的导电性能是最好的，但还是有电阻存在。

20世纪初，科学家发现，某些物质在很低的温度时，如铝在1.39K（-271.76℃）以下，铅在7.20K（-265.95℃）以下，电阻就变成了零。

这就是超导现象，用具有这种性能的材料可以做成超导材料。

目前已经开发出一些“高温”超导材料，它们在100K（-173℃）左右电阻就能降为零二分类：电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。

金属电阻光敏电阻压敏电阻热敏电阻碳膜电阻器碳膜电阻碳膜电阻（碳薄膜电阻），常用符号RT作为标志；为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹愈多时表示电阻值愈大。

最后在外层涂上环氧树脂密封保护而成。

其阻值误差虽然较金属皮膜电阻高，但由于价钱便宜。

碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。

《大学电路/电路原理/电路分析》07--色环电阻快速辨识法电阻元件（Resistor）是电路中最常见的元件，由不同电阻率的金属材料做成，表示对电流起阻碍作用的大小。

电阻有分压、分流（限流）功能，广泛用于各类电子产品。

1. 电阻的分类在不同的使用场合，应选不同功能的电阻元件，其分类也有种，常用的电阻有以下4类。

（1）碳膜电阻：碳膜电阻是最常见，也是使用最为广泛的电阻。

它采用高温真空镀膜技术将碳附在瓷棒表面形成碳膜。

其性能稳定，价格低廉，是广大电子设计爱好者的必备之物。

（2）压敏电阻：压敏电阻在电路中可以承受较高的过电压，并对电压进行钳位，吸收多余的电流，以保护一些较敏感的器件。

（3）绕线电阻：绕线电阻是将电阻丝绕在绝缘骨架上构成的，在精密仪表、电讯设备、电子设备中用作分压，分流或负载电阻。

（4）水泥电阻：水泥电阻是将电阻丝绕在无碱性耐热瓷件，外面加上耐热、耐湿、耐腐材料固定，最后再用水泥灌封，可用于电源适配器、音响设备、仪表等。

（5）可调电阻/电位器可调电阻一般用于需要在某个电阻范围进行连续调整的场合，如调频，调功率。

（6）功率电阻：功率电阻一般用于大功率电路，发热量，方便散热。

2. 电阻的特性电阻是一种耗能元件、无源、无记忆无件，但是该怎么来理解？（1）电阻的功率表达式是：，其功率肯定是大于0，纯吸收功率，从不做无功的，即耗能。

（2）电阻是不需另加工作电源，直接加上信号就可以工作了，才称无源元件。

其实这个概念还是比较难理解的，有学生就说信号不也是体现为电压、电流吗？不也是电源吗？想想还真的是，那我们就拿电阻跟运算放大器来对比，如下图所示：运算中的V+和V-就属于工作电源，而IN+和IN-是输入信号，只有接上工作电源，运放才能对输入信号进行处理，所以运放就是一种有源元件。

（3）为什么说电阻还是无记忆元件？我们也可以拿电阻和电容来对比。

将电容充电到5V之后，如果没有放电回路，又不存在漏电，那这个电容就一直保持5V的电压不变，就像是“记忆”住了这个5V电压。

绕线电阻参数绕线电阻是电子元件中常见的一种电阻器，它由细长的金属导线绕成螺旋状，其中通过电流的电阻产生热量。

绕线电阻的参数包括电阻值、功率耗散能力、温度系数和精度等。

本文将对绕线电阻的各个参数进行深入探讨，以帮助读者更好地理解和应用该电子元件。

一、电阻值：绕线电阻的电阻值是指电阻器的电阻大小，用欧姆（Ω）来表示。

电阻值分为固定电阻值和可变电阻值两种类型。

固定电阻值的绕线电阻在制造过程中已经确定，并不可调节。

而可变电阻值的绕线电阻可以通过旋转或滑动电阻器的接点来调节电阻值。

二、功率耗散能力：功率耗散能力是指绕线电阻能够耗散多大功率的热量，通常以瓦特（W）来表示。

绕线电阻的功率耗散能力与电阻值和电流大小有关。

当电流流过绕线电阻时，电阻将会产生热量，功率耗散能力的大小决定了绕线电阻能否承受该热量而不损坏。

三、温度系数：温度系数是指绕线电阻在工作温度变化时电阻值的变化率。

通常以ppm/℃（百万分比每摄氏度）或%/℃（百分比每摄氏度）来表示。

绕线电阻的温度系数越小，表示其电阻值在温度变化时变化较小，稳定性较高。

四、精度：精度是绕线电阻的电阻值与标称值之间的差别。

通常以百分比来表示，例如1%、5%等。

精度越小，表示绕线电阻的电阻值与标称值之间的差别越小，其电气性能越稳定。

绕线电阻的参数包括电阻值、功率耗散能力、温度系数和精度。

电阻值表示电阻器的电阻大小，功率耗散能力表示其能够耗散的功率热量，温度系数表示其电阻值随温度变化的变化率，而精度则表示其电阻值与标称值之间的差别。

了解这些参数对于正确选择和应用绕线电阻至关重要。

对于读者而言，掌握绕线电阻的各项参数可以帮助他们更好地了解电子电路中电阻器的性能和特点。

在实际应用中，他们可以根据电路设计要求选择适当的电阻值和精度，以确保电路的正常工作。

了解温度系数可以帮助他们在高温环境中选择稳定性较好的绕线电阻，以保证电路的长期可靠性。

绕线电阻作为一种常见的电子元件，在各种电路中发挥着重要的作用。
