在PLC中实现单按钮控制启动_停止的方

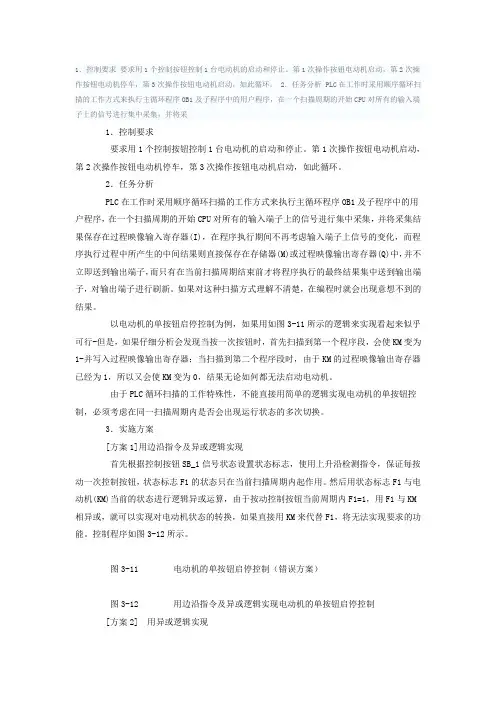

1．控制要求要求用1个控制按钮控制1台电动机的启动和停止。

第1次操作按钮电动机启动，第2次操作按钮电动机停车，第3次操作按钮电动机启动，如此循环。

2．任务分析 PLC在工作时采用顺序循环扫描的工作方式来执行主循环程序OB1及子程序中的用户程序，在一个扫描周期的开始CPU对所有的输入端子上的信号进行集中采集，并将采1．控制要求要求用1个控制按钮控制1台电动机的启动和停止。

第1次操作按钮电动机启动，第2次操作按钮电动机停车，第3次操作按钮电动机启动，如此循环。

2．任务分析PLC在工作时采用顺序循环扫描的工作方式来执行主循环程序OB1及子程序中的用户程序，在一个扫描周期的开始CPU对所有的输入端子上的信号进行集中采集，并将采集结果保存在过程映像输入寄存器(I)，在程序执行期间不再考虑输入端子上信号的变化，而程序执行过程中所产生的中间结果则直接保存在存储器(M)或过程映像输出寄存器(Q)中，并不立即送到输出端子，而只有在当前扫描周期结束前才将程序执行的最终结果集中送到输出端子，对输出端子进行刷新。

如果对这种扫描方式理解不清楚，在编程时就会出现意想不到的结果。

以电动机的单按钮启停控制为例，如果用如图3-11所示的逻辑来实现看起来似乎可行-但是，如果仔细分析会发现当按一次按钮时，首先扫描到第一个程序段，会使KM变为1-并写入过程映像输出寄存器；当扫描到第二个程序段时，由于KM的过程映像输出寄存器已经为1，所以又会使KM变为0，结果无论如何都无法启动电动机。

由于PLC循环扫描的工作特殊性，不能直接用简单的逻辑实现电动机的单按钮控制，必须考虑在同一扫描周期内是否会出现运行状态的多次切换。

3．实施方案[方案1]用边沿指令及异或逻辑实现首先根据控制按钮SB_1信号状态设置状态标志，使用上升沿检测指令，保证每按动一次控制按钮，状态标志F1的状态只在当前扫描周期内起作用。

然后用状态标志F1与电动机(KM)当前的状态进行逻辑异或运算，由于按动控制按钮当前周期内F1=1，用F1与KM 相异或，就可以实现对电动机状态的转换，如果直接用KM来代替F1，将无法实现要求的功能。

【PLC编程好技巧】8种“单键控制电机启停”程序，你造
么？
笔者在实际工作中，经常遇到这样一种题目：“用一个按钮控制电动机的启停，即第一下按按钮，电机运转，第二次按按钮，电机停止运转。

”我浏览了近几年各地的PLC技能比赛也多次涉及到类似问题。

下面我就以S7-300PLC为例，介绍七种“单键控制电机启停”PLC编程实例。

一、用SR触发器实现
二、用逻辑判断实现
三、用计数器实现
四、用字右移指令实现
五、用双字循环右移指令实现
六、用异或指令实现
七、用累加器指令实现
八。

用S和R指令实现
启程工控学院。

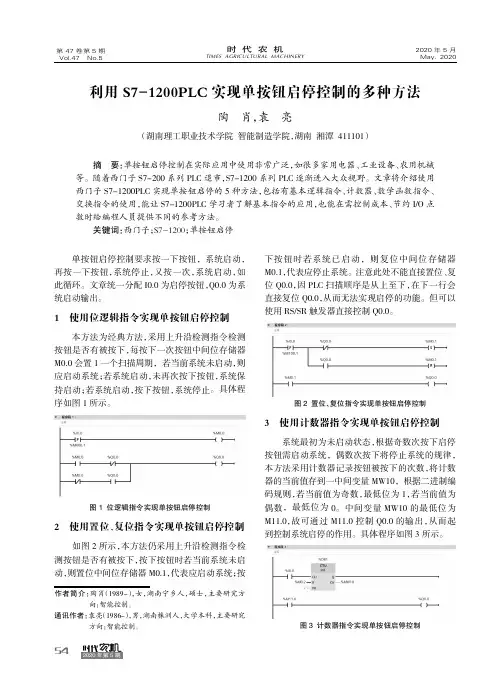

2020年第5期利用S7-1200PLC 实现单按钮启停控制的多种方法陶肖，袁亮（湖南理工职业技术学院智能制造学院，湖南湘潭411101）摘要：单按钮启停控制在实际应用中使用非常广泛，如很多家用电器、工业设备、农用机械等。

随着西门子S7-200系列PLC 退市，S7-1200系列PLC 逐渐进入大众视野。

文章将介绍使用西门子S7-1200PLC 实现单按钮启停的5种方法，包括有基本逻辑指令、计数器、数学函数指令、交换指令的使用，能让S7-1200PLC 学习者了解基本指令的应用，也能在需控制成本、节约I/O 点数时给编程人员提供不同的参考方法。

关键词：西门子；S7-1200；单按钮启停单按钮启停控制要求按一下按钮，系统启动，再按一下按钮，系统停止，又按一次，系统启动，如此循环。

文章统一分配I0.0为启停按钮，Q0.0为系统启动输出。

1使用位逻辑指令实现单按钮启停控制本方法为经典方法，采用上升沿检测指令检测按钮是否有被按下，每按下一次按钮中间位存储器M0.0会置1一个扫描周期，若当前系统未启动，则应启动系统；若系统启动，未再次按下按钮，系统保持启动；若系统启动，按下按钮，系统停止。

具体程序如图1所示。

图1位逻辑指令实现单按钮启停控制2使用置位、复位指令实现单按钮启停控制如图2所示，本方法仍采用上升沿检测指令检测按钮是否有被按下，按下按钮时若当前系统未启动，则置位中间位存储器M0.1，代表应启动系统；按下按钮时若系统已启动，则复位中间位存储器M0.1，代表应停止系统。

注意此处不能直接置位、复位Q0.0，因PLC 扫描顺序是从上至下，在下一行会直接复位Q0.0，从而无法实现启停的功能。

但可以使用RS/SR 触发器直接控制Q0.0。

图2置位、复位指令实现单按钮启停控制3使用计数器指令实现单按钮启停控制系统最初为未启动状态，根据奇数次按下启停按钮需启动系统，偶数次按下将停止系统的规律，本方法采用计数器记录按钮被按下的次数，将计数器的当前值存到一中间变量MW10，根据二进制编码规则，若当前值为奇数，最低位为1，若当前值为偶数，最低位为0。
