动车组车顶高压电气设备闪络故障分析及改进动车组车顶高压电气设备是动车组列车中重要的供电设备之一，它负责将电能转化为动力，驱动列车行驶。

在实际运行中，车顶高压电气设备存在闪络故障的问题，给列车运行带来安全隐患。

本文将对动车组车顶高压电气设备闪络故障进行分析，并提出改进措施。

需要了解闪络故障的特点。

闪络是指在高压电气设备中，当介质电压达到一定程度时，电压击穿绝缘，产生电弧放电现象。

闪络故障通常出现在设备表面、负载端子、设备之间的接触点等位置。

闪络故障的主要原因有：设备电压过高、污秽介质、绝缘材料老化等。

分析动车组车顶高压电气设备闪络故障的可能原因。

可能是设备的工作电压过高，导致电介质过早击穿。

解决方法是降低设备的工作电压，或增加设备的绝缘层厚度。

设备表面可能存在污秽物，增加了电弧击穿的可能性。

解决方法是定期清洗设备表面，保持其清洁。

设备绝缘材料可能存在老化现象，导致绝缘能力下降。

解决方法是定期更换绝缘材料，确保其良好状态。

然后，提出改进措施。

可以加强设备的绝缘设计，采用更好的绝缘材料，提高设备的绝缘能力。

加强设备的检修和维护，定期检查设备表面是否存在污垢，及时清洗。

可以设置设备的过电压保护装置，当电压超过设定值时，自动切断电源，避免因电压过高导致闪络故障。

加强人员的培训和意识，提高操作人员对设备运行情况的观察和判断能力，及时发现并处理潜在问题。

动车组车顶高压电气设备闪络故障是一项需要重视的问题。

通过对该故障的分析，可以采取一系列措施来解决和预防。

只有加强设备的维护和管理，提高设备的可靠性和安全性，才能确保动车组列车的正常运行。

动车组车顶高压电气设备闪络故障分析及改进随着高铁技术的不断发展，动车组作为高铁列车的一种重要形式，其使用的电气设备也日益复杂。

随之而来的问题就是电气设备的故障率也在逐年增加。

车顶高压电气设备闪络故障成为影响动车组正常运行的重要问题之一。

对于动车组车顶高压电气设备闪络故障的分析和改进显得尤为重要。

一、闪络故障原因分析1.1 设备老化动车组的高压电气设备长期工作在恶劣的环境下，设备老化是不可避免的问题。

老化的设备容易导致绝缘材料的破裂和电气性能变差，从而引发闪络故障。

1.2 环境湿度大在雨水多、潮湿的环境下，动车组的车顶高压电气设备容易受潮受潮，绝缘性能降低，导致闪络故障的发生。

1.3 过载操作在大负载状态下，电气设备容易过热，绝缘材料的老化速度加快，导致闪络故障的发生。

1.4 不良维护轨道交通行业对于动车组的维修保养要求极为严格，如果维护不到位，导致电气设备积尘过多，绝缘材料容易受到损坏，从而引发闪络故障。

二、改进措施2.1 使用优质材料在车顶高压电气设备的制造过程中，采用高质量的绝缘材料和电气元件，可以有效降低设备的老化速度，从源头上减少闪络故障的发生。

2.2 优化设计结合动车组的运行特点和工作环境，对车顶高压电气设备的结构和布局进行优化设计，提高设备的防潮性能和散热效果，从而降低闪络故障的概率。

2.3 加强维护加强对动车组的维护保养，定期清理车顶高压电气设备的积尘和污垢，保证设备的正常工作状态，有效预防闪络故障的发生。

2.4 定期检测建立起严格的检测制度，对车顶高压电气设备进行定期的绝缘检测和故障排除，及时发现和处理潜在的问题，保证设备的正常运行。

2.5 增加保护设备在车顶高压电气设备上增加保护装置，如过载保护、过压保护等，及时发现异常情况并采取措施，避免闪络故障的发生。

三、结语通过对动车组车顶高压电气设备闪络故障的分析和改进措施，可以有效降低这一故障的发生率，保障动车组的正常运行。

也需要在动车组的制造和维护中，不断提高电气设备的质量和可靠性，为乘客提供更加安全、舒适的出行体验。

动车供电原理动车供电系统是动车组的重要组成部分，它为动车组提供了必要的电能，保障了动车组的正常运行。

动车供电系统是由动车接触网、动车牵引变流器和动车内部电气设备组成的。

下面将详细介绍动车供电原理。

首先，动车接触网是动车供电系统的外部供电设备，它是由电力铁路的电源系统提供电能，通过接触网与动车组的受电弓接触，将电能传输给动车组。

动车接触网的电能来自于电力铁路的供电系统，通常是交流电25kV，50Hz。

接触网通过电力铁路的支柱和悬挂设备悬挂在铁路轨道的上方，与动车组的受电弓之间保持一定的接触压力和接触面积，以确保电能的传输稳定可靠。

其次，动车牵引变流器是动车供电系统的核心设备，它负责将接触网提供的交流电能转换为动车组所需的直流电能。

动车牵引变流器采用先进的电力电子技术，能够实现对电能的快速、稳定的变换，满足动车组在不同运行状态下的牵引、制动和辅助用电需求。

动车牵引变流器还具有过载保护、短路保护、温度保护等功能，能够确保动车组供电系统的安全可靠运行。

最后，动车内部电气设备包括动车组的牵引电机、辅助设备、车内照明、空调、信息显示系统等。

这些设备都需要动车供电系统提供稳定可靠的电能支持，以保障动车组的正常运行和乘客的舒适出行。

动车内部电气设备通过动车供电系统提供的直流电能进行工作，不仅要满足动车组的牵引和制动需求，还要满足乘客舒适出行的各种需求，因此对电能的稳定性和可靠性要求较高。

综上所述，动车供电系统是动车组运行的重要保障，它通过动车接触网、动车牵引变流器和动车内部电气设备实现对动车组的电能供应。

动车供电系统的稳定可靠运行对动车组的安全运行和乘客的出行体验至关重要，因此在动车组的设计、制造和运营中都要充分考虑供电系统的性能和可靠性，以确保动车组的安全、舒适和高效运行。

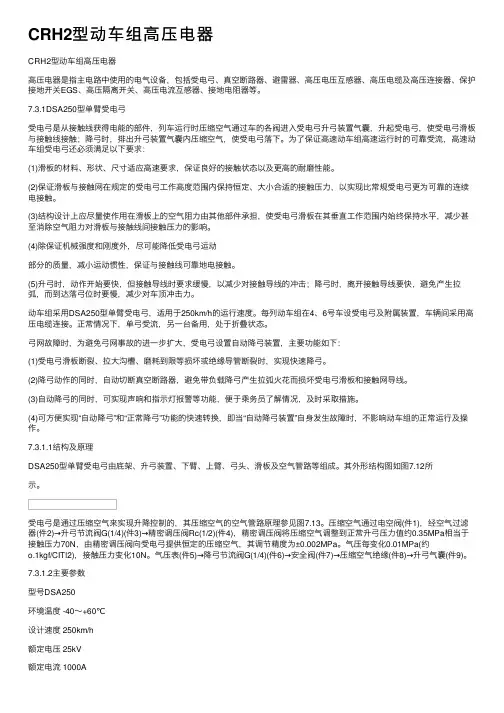

CRH2型动车组⾼压电器CRH2型动车组⾼压电器⾼压电器是指主电路中使⽤的电⽓设备，包括受电⼸、真空断路器、避雷器、⾼压电压互感器、⾼压电缆及⾼压连接器、保护接地开关EGS、⾼压隔离开关、⾼压电流互感器、接地电阻器等。

7.3.1DSA250型单臂受电⼸受电⼸是从接触线获得电能的部件，列车运⾏时压缩空⽓通过车的各阀进⼊受电⼸升⼸装置⽓囊，升起受电⼸，使受电⼸滑板与接触线接触；降⼸时，排出升⼸装置⽓囊内压缩空⽓，使受电⼸落下。

为了保证⾼速动车组⾼速运⾏时的可靠受流，⾼速动车组受电⼸还必须满⾜以下要求：(1)滑板的材料、形状、尺⼨适应⾼速要求，保证良好的接触状态以及更⾼的耐磨性能。

(2)保证滑板与接触⽹在规定的受电⼸⼯作⾼度范围内保持恒定、⼤⼩合适的接触压⼒，以实现⽐常规受电⼸更为可靠的连续电接触。

(3)结构设计上应尽量使作⽤在滑板上的空⽓阻⼒由其他部件承担，使受电⼸滑板在其垂直⼯作范围内始终保持⽔平，减少甚⾄消除空⽓阻⼒对滑板与接触线间接触压⼒的影响。

(4)除保证机械强度和刚度外，尽可能降低受电⼸运动部分的质量，减⼩运动惯性，保证与接触线可靠地电接触。

(5)升⼸时，动作开始要快，但接触导线时要求缓慢，以减少对接触导线的冲击；降⼸时，离开接触导线要快，避免产⽣拉弧，⽽到达落⼸位时要慢，减少对车顶冲击⼒。

动车组采⽤DSA250型单臂受电⼸，适⽤于250km/h的运⾏速度。

每列动车组在4、6号车设受电⼸及附属装置，车辆间采⽤⾼压电缆连接。

正常情况下，单⼸受流，另⼀台备⽤，处于折叠状态。

⼸⽹故障时，为避免⼸⽹事故的进⼀步扩⼤，受电⼸设置⾃动降⼸装置，主要功能如下：(1)受电⼸滑板断裂、拉⼤沟槽、磨耗到限等损坏或绝缘导管断裂时，实现快速降⼸。

(2)降⼸动作的同时，⾃动切断真空断路器，避免带负载降⼸产⽣拉弧⽕花⽽损坏受电⼸滑板和接触⽹导线。

(3)⾃动降⼸的同时，可实现声响和指⽰灯报警等功能，便于乘务员了解情况，及时采取措施。

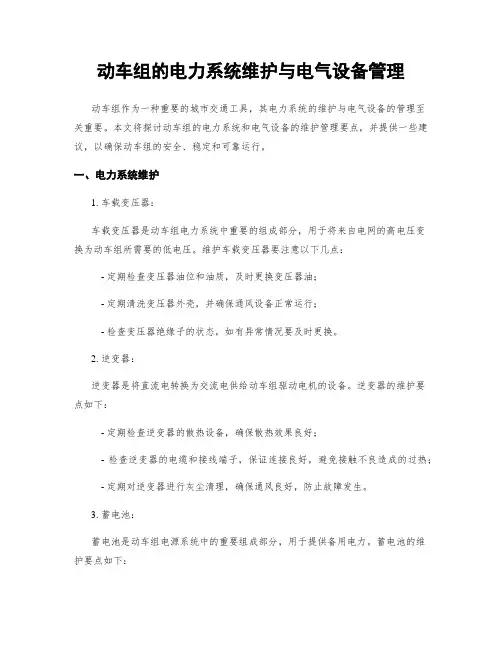

动车组的电力系统维护与电气设备管理动车组作为一种重要的城市交通工具，其电力系统的维护与电气设备的管理至关重要。

本文将探讨动车组的电力系统和电气设备的维护管理要点，并提供一些建议，以确保动车组的安全、稳定和可靠运行。

一、电力系统维护1. 车载变压器：车载变压器是动车组电力系统中重要的组成部分，用于将来自电网的高电压变换为动车组所需要的低电压。

维护车载变压器要注意以下几点：- 定期检查变压器油位和油质，及时更换变压器油；- 定期清洗变压器外壳，并确保通风设备正常运行；- 检查变压器绝缘子的状态，如有异常情况要及时更换。

2. 逆变器：逆变器是将直流电转换为交流电供给动车组驱动电机的设备。

逆变器的维护要点如下：- 定期检查逆变器的散热设备，确保散热效果良好；- 检查逆变器的电缆和接线端子，保证连接良好，避免接触不良造成的过热；- 定期对逆变器进行灰尘清理，确保通风良好，防止故障发生。

3. 蓄电池：蓄电池是动车组电源系统中的重要组成部分，用于提供备用电力。

蓄电池的维护要点如下：- 定期检查蓄电池的电压和电容，如有异常要及时更换；- 清洗蓄电池的接线端子，保证电流传递的良好；- 定期检查蓄电池的电解液水位，如需添加电解液要使用纯净水。

二、电气设备管理1. 线路保护装置：线路保护装置用于保护动车组电力系统中的电缆和线路。

电气设备管理的要点如下：- 定期检查线路保护装置的状态和运行情况，确保其可靠性；- 检查线路保护装置的接线端子，保证连接良好；- 定期进行线路保护装置的试验，以验证其性能和可靠性。

2. 制动系统：动车组的制动系统是确保列车安全停车的关键设备。

电气设备管理的要点如下： - 定期检查制动系统的制动电阻器和制动电机，确保其正常运行；- 检查制动系统的接线端子和电缆，保证连接良好；- 定期对制动系统进行功能试验，以验证其性能和可靠性。

3. 车载控制器：车载控制器是控制动车组运行的设备，需要进行良好的管理和维护。

CRH3动车组简介202X-9-5阅读次数:率3102次CRH3动车组是我国有自主知识产权的国产动车。

目前该动车组运行在京津城际快速铁路线上。

并延长至塘沽。

最高行车速度到达350公里/小时。

现简单介绍如下：一、列车编组一列车为八节车厢称为一个动车组。

一个动车组分为两个牵引单元，由四个车厢组成。

每个单元由一节头车和三节中间车厢组成。

具体如下列图：ECO1/ECO8 ----------- 头车2个TCO2/Tc07 ------------------------- 变压车2个IC03/IC06 -------------------------- 中间车2个BC04餐车1个FC05头等车1个两列可以重联编为一个列车，由一个司机操作。

二、主要性能数据1 .工作电压25KV/50HZAC2 .最高运行速度350Km∕h,运行速度300km∕h3 .一个动车组长度约200公尺。

4 .运行时轮缘最大功率8800KWo5 .起动牵引力300KN。

6 .列车最大重量563t.7 .轴最大负载17t+4%.8 .中间车长度24.825mm9 .头车长度25.86Omm10.最大高度3.890mm11.车内高度1.26Omm12.宽3.26Omm13.车轴数32个，其中从动轴16个。

14.平均加速度。

至200km∕h,0.38m∕sz15.座位520个。

三、车辆设备1 .头车ECOL1等舱，无烟区。

休息室，8个座位2等舱，无烟区。

座位65个。

（3+2）车下主要设备：牵引电动机、牵引转换器和冷却装置、车载供电电气柜。

2 .中间车TCO2：2等舱，吸烟区。

乘客座位87个，两套标准卫生设施。

带受电弓。

车下主要设备：辅助转换器箱、变压器和冷却装置。

车载供电电气柜。

3.IC03：中间车、2等舱、无烟区、乘客座位87个。

两套标准卫生设施。

车下主要设备：牵引电动机，牵引转换器和冷却装置，车载供电气柜，空气压缩机。

4.BC04：中间车。

动车组车顶高压电气设备闪络故障分析及改进一、问题描述动车组车顶高压电气设备是动车组列车上重要的组成部分，它主要负责提供动车组列车的高压电源。

近期在使用过程中发现，动车组车顶高压电气设备出现闪络故障的情况。

闪络故障不仅会影响动车组的正常运行，还可能造成严重的安全隐患，因此需要对车顶高压电气设备的闪络故障进行分析，并提出改进措施，以保障动车组列车的安全运行。

二、问题分析1. 闪络现象动车组车顶高压电气设备出现闪络是指在高压电气设备运行过程中，由于电气设备内部或外部的原因，导致电气设备出现放电现象。

这种放电现象会伴随着明显的电弧和火花，并伴有刺耳的爆裂声。

闪络现象不仅会损坏电气设备本身，还会造成列车的供电系统不稳定，甚至可能导致列车停运。

2. 闪络原因（1）湿气和尘埃：动车组车顶处于开放式环境，易受到外部湿气和尘埃的影响。

湿气和尘埃会积聚在电气设备的表面，引发放电。

（2）电气设备内部故障：由于使用时间的积累和设备老化，电气设备内部可能出现绝缘材料的老化、破损等问题，导致放电现象。

（3）外部环境的电气干扰：动车组列车在运行过程中，受到外部环境的电气干扰，这些干扰可能引发电气设备的闪络。

3. 闪络危害动车组车顶高压电气设备的闪络问题，除了影响列车运行稳定性外，还可能对列车乘客造成安全隐患。

一旦电气设备发生闪络，会产生大量的热量和有害气体，而且容易引发火灾，对列车和乘客造成严重危险。

三、改进措施为了解决动车组车顶高压电气设备闪络故障问题，需要采取以下改进措施：1. 加强维护管理对于动车组车顶的高压电气设备，需要加强日常维护管理工作。

定期进行设备的清洁和检查，及时清除设备表面的湿气和尘埃，确保设备表面的干燥和清洁。

对设备的关键部件进行定期检测和维护，及时发现并排除设备内部的故障隐患。

2. 提高设备绝缘水平针对电气设备内部绝缘材料老化、破损等问题，可以采取提高绝缘水平的措施。

可以在设备内部使用优质的绝缘材料，加强绝缘构造的设计，提高设备的绝缘能力，以减少闪络的发生。

动车组车顶高压电气设备闪络故障分析及改进一、引言动车组车顶的高压电气设备是动车组的重要部件之一，其正常运行与否对动车组的安全运行起着至关重要的作用。

在实际运行中，高压电气设备闪络故障时有发生，给动车组运行和维护工作带来了一定的困扰。

本文针对动车组车顶高压电气设备闪络故障进行了分析，并提出了相应的改进措施，旨在提高动车组车顶高压电气设备的稳定性和可靠性。

1. 闪络现象动车组车顶的高压电气设备闪络现象指的是在高压电气设备运行过程中，因为电压过高或器件故障等原因导致电气设备出现电气击穿现象，产生闪络放电。

闪络放电会导致设备损坏，甚至引发火灾等严重的安全事故。

2. 闪络原因（1）电压过高：在动车组车顶，高压电气设备所处环境复杂，可能受到外界电压波动等因素的影响，导致高压电气设备工作电压超出额定范围，从而引发闪络现象。

（2）设备老化：由于高压电气设备的长期运行和工作环境的恶劣，设备内部各种零部件会出现老化、损坏，导致局部放电，进而引发闪络现象。

（3）绝缘不良：在高压电气设备的运行中，如绝缘材料老化或损坏，会导致绝缘性能下降，电气设备发生绝缘击穿，产生闪络现象。

3. 闪络危害闪络现象会导致动车组车顶高压电气设备受损，影响其正常使用，从而引发动车组安全隐患。

设备短路、设备起火等严重后果。

1. 增加电压保护装置为了防止高压电气设备受到外界电压波动的影响，可以在设备旁增加电压保护装置，用来监测电压值是否超出设备的额定范围，并在电压过高时及时切断电源，保护设备不受损坏。

2. 设备定期维护为了延长高压电气设备的使用寿命，需要定期对设备进行维护保养。

定期检查设备的绝缘状况，及时更换老化损坏的零部件，确保设备处于良好的工作状态。

3. 提高设备绝缘水平在高压电气设备的设计和制造过程中，应选择高质量的绝缘材料，并采用良好的绝缘工艺，提高设备的绝缘水平，以减少绝缘击穿和闪络现象的发生。

4. 严格检测标准在设备制造和装配过程中，应严格按照国家相关标准进行检测，确保设备的质量符合标准要求，减少因设备质量问题而引发的闪络故障。
