下载文档原格式
工艺管道焊接施工方案一、项目概述本工艺管道焊接施工方案适用于工业领域中的管道焊接工程，主要包括焊接工序、焊接材料、焊接设备、焊接操作要求、焊接质量控制等方面内容。
方案的目的是确保施工整体顺利进行，达到设计要求和质量标准。
二、焊接工序1.焊接前准备工序：包括构筑脚手架、清理管道、准备焊接设备、焊材等。
2.焊接工序：根据管道材料和焊接方式的不同，选择适当的焊接方法进行施工。
3.焊后处理工序：包括清理焊接缝、进行非破坏性检测、防腐处理等。
三、焊接材料1.焊接电极：根据要求选择合适的焊接电极，确保其材质符合设计要求。
2.焊接材料：选择合适的焊接材料，包括焊芯、焊剂等，确保焊接接头的强度和密封性。
四、焊接设备1.焊接机：选择适合焊接管道的焊接机型号，确保焊接电流和电压稳定，并具备过载和过热保护功能。
2.焊接电阻：选择合适的焊接电阻，确保焊接接头的质量。
五、焊接操作要求1.焊接工人：具备合格的焊接技术，经过培训并取得相应的焊接证书。
2.焊接操作规程：严格按照施工设计的焊接工艺规程进行操作，包括预热温度、焊接电流和电压、焊接速度等参数的控制。
3.安全措施：穿戴必要的防护装备，确保焊接工人的人身安全。
4.环境保护：严格控制焊接过程中产生的废气、废水和废渣，按环保要求进行处理。
六、焊接质量控制1.检查焊接材料和焊接设备的合格证明，确保其质量可靠。
2.在焊接前进行焊缝预处理，包括清洁焊缝、除去氧化层等。
3.焊接过程中进行必要的焊口尺寸和形状的检查，确保其符合设计要求。
4.完成焊接后进行非破坏性检测，包括超声波、X射线等，确保焊接接头的质量。
5.对焊接接头进行防腐处理，包括涂覆保护涂料等，保证其抗腐蚀能力。
七、项目管理与安全措施1.施工前编制详细的施工计划，明确施工进度和工期。
2.对施工现场进行周边环境的评估，确保施工安全。
3.制定施工安全措施，包括安全教育、施工现场的安全围栏、警示标识等。
4.定期检查和维护焊接设备，确保其正常运行。
管道焊接施工方案一、工程概况本方案针对的是直径为XXX毫米，长度为XXXX米的钢管道焊接工作。
该管道用于输送XX介质，工作压力为XXMa，工作温度范围为XX至XX摄氏度。
焊接工作需在满足国家及行业标准的前提下进行，确保焊缝的强度、耐腐蚀性能以及长期的稳定运行。
二、施工准备1. 人员准备：选派具有相应资格证书的焊工，并对所有参与人员进行安全技术培训，确保每位工作人员熟悉操作规程和安全措施。
2. 材料准备：采购符合标准的焊材，包括焊条、焊丝等，并进行严格的入库检验。
3. 设备准备：准备相应的焊接设备，如焊机、焊枪、保护气体供应系统等，并确保设备处于良好的工作状态。
三、焊接工艺1. 焊接方法：根据管道材质和工况要求，选择合适的焊接方法，如手工电弧焊、气体保护焊等。
2. 焊接参数：设定合理的焊接电流、电压、焊接速度和热输入等参数，以保证焊缝成形良好，无夹渣、气孔等缺陷。
3. 预热及后热处理：对于需要预热的管材，应根据材料特性和环境条件制定预热方案。
焊接完成后，根据需要进行适当的后热处理，以消除焊接应力。
四、质量控制1. 焊缝检验：采用无损检测方法，如X射线或超声波检测，对焊缝进行质量检验。
2. 压力测试：完成焊接工作后，对管道系统进行压力测试，检查是否存在泄漏点。
3. 记录与追溯：详细记录焊接过程中的各项数据和检验结果，确保每一环节可追溯，便于后续的质量评估和维护。
五、安全与环保1. 安全防护：现场作业人员必须佩戴相应的防护装备，如防护眼镜、手套、防护服等。
2. 环境保护：合理布置施工现场，减少噪音和光污染，做好焊接烟尘的排放处理，确保施工过程符合环保要求。
六、应急预案制定详细的应急预案，包括火灾、爆炸、人员伤害等情况的应对措施，确保一旦发生紧急情况能够迅速有效地进行处理。
总结：。
管道焊接方案1. 管道焊接概述管道焊接是指将两段管道材料通过焊接工艺连接在一起的过程。
在各种工业领域，管道焊接是一项常见且重要的任务。
本文将介绍管道焊接的常见类型、焊接工艺和注意事项，以及一些常见的管道焊接方案。
2. 管道焊接类型管道焊接按照焊接方式可分为以下几种类型：•对接焊接：焊接两段管道材料的端部，常用的对接焊接方法包括焊接接头锻压、电阻焊接和电弧焊接。
•角焊接：将两个管道连接在一个角度上，常用的角焊接方法包括电弧焊接和气焊。
•搭接焊接：将一段管道的外径与另一段管道的内径进行连接，常用的搭接焊接方法包括电弧焊接和TIG焊接。
•环缝焊接：将管道的环缝焊接在一起，常用的环缝焊接方法包括电弧焊接和TIG焊接。
3. 焊接工艺和注意事项管道焊接过程中，需要注意以下几个方面的工艺和事项：3.1 焊接材料的选择选择合适的焊接材料对于确保焊接质量至关重要。
常见的焊接材料包括焊接电极、焊丝和焊剂。
在选择焊接材料时需考虑管道材料的种类和用途，以及焊接部位的特殊要求。
3.2 焊接设备和工具的准备在进行管道焊接前，需要准备好相应的焊接设备和工具。
常用的焊接设备包括焊接机、气体供应装置和电极夹等。
同时，还需要准备适当的焊接辅助工具，如焊接钳、焊接面罩和钢丝刷等。
3.3 焊接工艺参数的设置在进行管道焊接时，需要根据具体焊接材料和管道类型设置相应的焊接工艺参数，如焊接电流、焊接电压和焊接速度等。
合理设置焊接工艺参数能够保证焊接质量和效率。
3.4 焊接过程的控制焊接过程中需要控制焊接速度、焊接温度和焊接压力等因素，确保焊缝的质量和牢固度。
此外，还需要注意焊接过程中的安全措施，如佩戴防护眼镜和防护服，并确保焊接场地通风良好。
3.5 焊后处理焊接完成后，需要对焊接部位进行相应的焊后处理。
常见的焊后处理包括打磨、清洗和去除焊渣等操作，以确保焊缝的平整度和光滑度。
4. 常见的管道焊接方案根据具体的管道应用和要求，常见的管道焊接方案可以分为以下几种：4.1 管道对接焊接方案对接焊接是最常见的管道连接方式，它可以使用不同的焊接工艺，如电弧焊接、电阻焊接和激光焊接。
供热管道焊接方案1、施工概况本工程供热管道采用氩电联焊，氩弧焊打底，电焊盖面焊接工艺。
由于各条管线的焊接工艺一致，因此合编供热管道焊接工艺作为共同使用的技术文件。
2、焊接前准备工作2.1对材料的检查1)检查母材材质是否符合相应标准的规定要求。
2)检查焊接材料是否符合相应标准的规定要求。
3)检查焊条、焊丝是否有制造厂的质量合格证，验收合格方能入库。
4)焊丝使用前是否清除了锈、垢和油污。
5)焊条使用前是否按规定进行了烘干，现场使用时是否按要求装入温度保持在100℃～150℃的专用保温筒内，随用随取。
6)钨极氩弧焊用的电极宜采用铈钨棒，检查气体氩气纯度是否≥99.95%.7)焊接时，焊接材料与焊接母材的匹配应按焊接工艺卡或有关规范进行选择。
2.2对作业条件的检查2.2.1当环境出现下列任一情况，且无有效的防护措施时，严禁焊接。
1)作业点风速≥10m/s时。
2)作业点相对湿度≥90%时。
3)管道焊口有水，淋到雨或接触到雾时。
4)待焊管内有穿堂风时。
2.2.2检查焊工是否具备相应的合格证项目，在上岗前是否经过上岗考试合格，在通过审核批准后才具备上岗资格。
2.2.3检查焊工在上岗前是否经焊接工艺技术交底和安全技术交底，是否已经在交底单上签名登记、记录。
3、供热管道焊接工艺流程图4、供热管道焊接工艺描述4.1对口前检查1)管子对口前，应将坡口及母材内、外壁的氧化皮、油、漆、锈、垢等清理干净并打磨，直至露出金属光泽。
2)坡口处母材无裂纹、重皮、坡口损伤及毛刺等缺陷。
3)坡口加工尺寸符合焊接工艺卡要求。
4)对接管口端面应与管子中心线垂直。
其偏斜度Δf不得超过以下规定：管子外径≤60mm，Δf为0.5mm，管子外径＞60 mm，Δf为1mm。
4.2对口检查1)管子对口时一般应做到内壁齐平。
如有错口，其错口值不应超过焊件厚度的10%，且不大于1mm。
2)对口间隙应符合焊接工艺卡要求，间隙过大或过小都应设法修整到规定尺寸，严禁强力对口或在间隙内加填塞物作为填充金属，更不允许利用热膨胀法对口。
管道焊接施工方案1. 引言本文档描述了管道焊接施工方案，包括施工准备、焊接工艺选择、工具与设备准备、施工步骤和质量控制等内容。
通过遵循本方案，可以确保管道焊接施工过程的安全性和品质。
2. 施工准备在进行管道焊接施工之前，需要做好以下准备工作：•安全措施：确保施工现场的安全，包括准备好消防器材、设置好警示标志等。
•材料准备：准备好所需焊接材料，包括焊条、焊接丝等，并进行检查，确保质量合格。
•焊工准备：选择合格的焊工进行施工，并确保焊工具有必要的资质和经验。
3. 焊接工艺选择根据具体的管道材质、管径和工作条件等因素，选择合适的焊接工艺。
常用的管道焊接工艺包括手工电弧焊、气体保护焊和焊接机器人等。
根据实际情况选择适当的焊接工艺，以确保焊缝质量满足要求。
4. 工具与设备准备在进行管道焊接施工之前，需要准备以下工具与设备：•焊接设备：包括焊接机、气瓶、电焊钳等。
•辅助工具：如切割机、磨床、扳手等。
•清洁工具：如刷子、溶剂等用于清洁焊接表面的工具。
以上工具与设备应保持良好的状态，并经过检查，确保可正常使用。
5. 施工步骤本节将介绍管道焊接的一般施工步骤，具体的步骤可以根据具体情况进行调整。
5.1 清洁表面在进行管道焊接之前，首先需要清洁焊接表面。
使用刷子和溶剂将焊接表面上的污垢和腐蚀物清除干净。
确保焊接表面干燥和清洁。
5.2 安装焊条/焊丝根据所选择的焊接工艺，选择合适的焊条或焊丝，并将其安装到焊接设备中。
5.3 进行预热（可选）对于较大直径的管道和厚度较大的管道壁，可以进行预热。
通过预热可以减少焊接区域的应力和热裂纹的风险。
5.4 进行焊接根据焊接工艺选择合适的焊接方法，开始进行焊接。
焊接时应注意保持适当的焊接电流和电压，保持适当的焊接速度，并确保焊条或焊丝与焊接表面的良好接触。
5.5 进行修整在焊接完成后，进行焊缝的修整。
使用磨床等工具将焊缝修整光滑，确保焊缝的质量和外观。
6. 质量控制在管道焊接施工过程中，需要进行严格的质量控制，以确保焊接质量符合要求。
管道焊接施工方案一、背景介绍管道焊接是工程建设中常见的施工方式，用于连接管道及配件，保证管线的正常运行。
正确的管道焊接施工方案对保障管道的安全使用至关重要。
二、施工前准备1.根据设计要求和现场实际情况，制定施工计划和安全方案。
2.确保焊接人员具备相应的资质和经验。
3.检查焊接设备和工具的完好性，做好相关准备工作。
三、施工步骤1.准备工作–清理管道表面及接口，确保无杂质。
–对接管道及配件，完成布局和定位。
2.管道切割–使用管子切割机或手动切割工具，按照要求进行切割。
–确保切口平整，无毛刺，方便后续的对接和焊接。
3.管道预热–对焊接部位进行预热处理，提高焊接质量。
–根据管道材质和壁厚确定合适的预热温度和时间。
4.焊接操作–采用合适的焊接方法（TIG、MIG、焊条焊等）进行焊接。
–控制焊接电流、电压、焊接速度等参数，确保焊接质量。
5.焊后处理–对焊缝进行外观检查和质量评定。
–如有需要，进行后续的焊接补强或热处理工作。
四、质量控制1.完成每道工序后进行质量检查，发现问题及时处理。
2.焊接完成后进行水压试验或气压试验，确保管道连接处无泄漏现象。
3.按照相关标准和规范进行验收，保证管道焊接的质量可靠。
五、安全注意事项1.焊接作业时需佩戴防护用品，确保人身安全。
2.焊接现场要保持通风良好，防止有害气体的积聚。
3.对相关设备和工具进行定期检修和维护，确保施工安全。
六、总结管道焊接是一项重要的工程施工环节，正确的施工方案和严格的管理控制对工程质量和安全至关重要。
通过合理的施工步骤和质量控制，可以保证管道焊接工作顺利进行，最终实现项目的顺利交付和使用。
管道焊接施工方案一、施工准备1.进行施工前的安全检查，确保施工现场的安全。
2.检查焊接设备和工具的运行状态，确保其正常工作。
3.确定焊接材料的规格和质量要求，并进行检查。
4.组织施工团队，明确任务分工。
5.对管道进行清洁和处理，确保焊接质量。
6.确定工作区域，并进行隔离。
二、焊接材料准备1.检查焊条和焊丝的质量，确保其符合规定标准。
2.确定焊接材料的规格和型号，准备必要的数量。
3.清洁和处理焊接材料，确保其表面干净。
4.对焊接材料进行分类和编号，以便使用。
三、焊接工艺选择1.根据管道的材质、尺寸和使用要求，选择适合的焊接工艺及焊接方式。
2.明确焊接工艺参数，如焊接电流、电压、速度等。
3.将焊接工艺和参数记录在焊接工艺卡中，以便实施时参考。
四、焊缝准备1.对管道进行加工和准备焊缝，确保焊缝质量。
2.清洁和除去管道表面的氧化物和杂质。
3.对焊缝进行坡口、倒角、整平等处理。
五、焊接操作1.按照焊接工艺卡的要求，进行焊接操作。
2.根据焊接工艺选择焊接方法，如手工电弧焊、气体保护焊、埋弧焊等。
3.注意保护焊接区域，避免影响其他工序。
六、焊后处理1.检查焊接质量，包括焊缝的完整性和外观质量。
2.对焊缝进行除渣和打磨，确保焊接质量。
3.进行焊缝的无损检测，如超声波检测、射线检测等。
4.进行防腐处理，如涂层涂装、防腐涂料涂覆等。
七、施工安全措施1.严格遵守焊接安全操作规程，确保工人的人身安全。
2.使用焊接防护设备，如焊接面罩、手套、防护服等。
3.搭设防护栏杆，确保周围人员的安全。
4.做好防火措施，避免火灾事故的发生。
5.做好通风和防尘工作，保护工人的健康。
八、施工质量控制1.建立和执行施工质量控制计划，明确施工过程中的质量要求。
2.进行焊缝的尺寸检查，确保其与要求相符。
3.进行焊缝的力学性能检测，确保其满足相关标准。
4.进行焊缝的外观检查，确保其外观质量。
九、施工验收1.进行焊接质量验收，确保其符合相关标准。
2.进行施工记录整理，包括焊接工艺卡、焊接质量报告等。

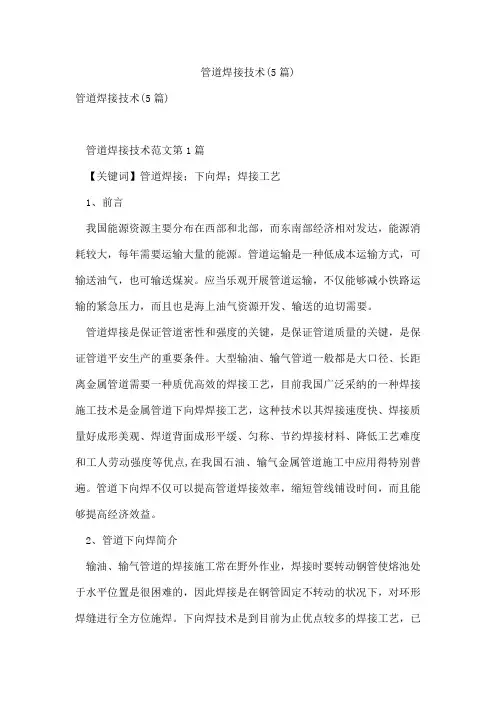

管道焊接技术(5篇)管道焊接技术(5篇)管道焊接技术范文第1篇【关键词】管道焊接；下向焊；焊接工艺1、前言我国能源资源主要分布在西部和北部，而东南部经济相对发达，能源消耗较大，每年需要运输大量的能源。
管道运输是一种低成本运输方式，可输送油气，也可输送煤炭。
应当乐观开展管道运输，不仅能够减小铁路运输的紧急压力，而且也是海上油气资源开发、输送的迫切需要。
管道焊接是保证管道密性和强度的关键，是保证管道质量的关键，是保证管道平安生产的重要条件。
大型输油、输气管道一般都是大口径、长距离金属管道需要一种质优高效的焊接工艺，目前我国广泛采纳的一种焊接施工技术是金属管道下向焊焊接工艺，这种技术以其焊接速度快、焊接质量好成形美观、焊道背面成形平缓、匀称、节约焊接材料、降低工艺难度和工人劳动强度等优点,在我国石油、输气金属管道施工中应用得特别普遍。
管道下向焊不仅可以提高管道焊接效率，缩短管线铺设时间，而且能够提高经济效益。
2、管道下向焊简介输油、输气管道的焊接施工常在野外作业，焊接时要转动钢管使熔池处于水平位置是很困难的，因此焊接是在钢管固定不转动的状况下，对环形焊缝进行全方位施焊。
下向焊技术是到目前为止优点较多的焊接工艺，已成为我国大部分长距离管线建设设计文件指定必需采纳的焊接工艺。
特殊是大型输油、输气管道的焊接施工中，为了加速工程进度，保证质量，在操作技术上普遍采纳下向焊接技术。
下向焊必需采纳性能优良的下向焊专用焊条。
下向焊工艺，是从环形焊缝的顶部引弧，向底部施焊，每一半的环缝焊接时，焊接位置先后经受水平一倾斜一立焊一半仰焊一仰焊位置。
3、焊接设备及材料3.1焊接设备焊接设备在使用中应能保持性能稳定,长时间工作无过热、过流和欠压等现象。
在根焊时电弧推力要适中,无断弧现象,根部成形好。
同时依据长输管线的单移动性要求,焊机能够具有较强的移动便利性。
我公司在施工中选用的是我国西安北方电气公司的MPM8/350CX型直流弧焊自发电焊机,该MPM系列是西安北方电气公司与意大利Genset公司作产品,采纳全套进口组件生产。
管道焊接专项施工方案管道焊接专项施工方案一、施工内容本次施工主要包括对管道的焊接工作。
具体施工内容如下：1. 准备工作：包括安装与调试焊接设备、制定焊接工艺、准备焊接材料等。
2. 管道准备：包括对管道进行清洗、修整、排放水分等工作，确保焊接质量。
3. 焊接工艺：根据管道材质和规格，选择合适的焊接工艺，并进行实操练习，提高焊接技术。
4. 焊接操作：根据焊接工艺要求，采用合适的焊接方法进行焊接，保证焊接质量。
5. 焊接检测：对焊缝进行外观检查、超声波探伤等非破坏性检测，确保焊接质量。
6. 焊后处理：对焊接完成后的管道进行清理、保护，以防止锈蚀和堵塞等。
二、施工方案1. 熟悉工程图纸和设计要求，确认焊接材料、设备等准备齐全。
2. 到现场进行勘测，检查管道情况，确认施工方案。
3. 指定负责人，组织施工人员进行焊接前的工序准备，包括清洗、修整等。
4. 制定焊接方案，根据管道材质和规格选择合适的焊接方法和焊接材料。
5. 进行焊接操作，严格按照焊接工艺要求进行。
6. 焊接完成后，进行焊缝外观检查，确保焊接质量。
7. 进行非破坏性检测，如超声波探伤，确保焊缝的无损性。
8. 完成焊接工作后，进行管道清理保护工作，以防止锈蚀和堵塞等。
9. 做好相关记录，包括焊接工艺、焊接检测等，以备日后查阅。
三、安全措施1. 确保焊接现场通风良好，防止有毒气体积聚。
2. 确保焊接设备和工作区域的安全可靠，防止火灾和触电事故发生。
3. 使用合格的焊接材料和设备，确保焊接质量和工作安全。
4. 禁止在焊接现场吸烟和携带易燃物。
5. 施工人员必须佩戴个人防护用品，如防护服、安全帽、防护眼镜等。
6. 施工人员要具备合格的焊接技术和操作经验，保证焊接安全和质量。
四、施工计划1. 制定详细施工计划，包括施工时间、施工人员安排、设备调试等。
2. 分阶段进行施工，确保按计划进行施工，并及时跟进工程进展。
3. 完成每一阶段的施工后，进行验收，确保施工质量符合要求。
管道焊接工程施工方案及方法1.施工方案1.1工程概述：对管道焊接工程的目标、范围、施工内容进行概述。
1.2施工组织：包括施工人员组织、施工队伍配置、工作任务划分等内容。
1.3施工流程：根据施工任务以及管道焊接工序的特点，制定相应的施工流程。
1.4施工安全：安全是管道焊接工程的首要任务，施工方案中应包括完善的安全措施和安全预警机制。
1.5质量控制：根据工程要求，制定相应的质量控制措施，确保施工质量符合要求。
1.6施工进度控制：制定详细的施工计划和进度控制措施，确保工期完成。
2.施工方法2.1材料准备：施工前需对管道焊接材料进行检查，确保材料质量合格。
2.2焊接设备准备：准备好所需的焊接设备，并进行检查和试运行，确保设备正常运行。
2.3现场布置：按照施工方案要求，对施工现场进行布置，包括焊接工位的设置和工艺划线等。
2.4焊接前准备：对要焊接的管段进行清洁处理，确保焊接接头的密封性。
2.5焊接工艺选择：根据管道焊接的要求和材料情况，选择适当的焊接工艺和焊接材料。
2.6焊接操作：按照焊接工艺要求进行焊接操作，包括焊接工艺参数设置、焊接电流、电压和速度的控制等。
2.7焊缝质量控制：进行焊接后的质量检测，包括焊缝外观、尺寸、力学性能等方面的检测。
2.8后续处理：对焊接完成的管道进行切割、打磨、除渣等后续处理工作。
2.9焊接记录和报验：对各个焊接工序进行记录，并按照要求进行报验。
3.施工要点3.1施工现场安全防护：在施工现场进行必要的安全防护措施，包括悬挂警示标志、设置防护网等。
3.2焊接参数控制：控制好焊接参数，确保焊接质量符合要求。
3.3施工人员培训：对参与焊接工作的人员进行必要的培训和考核，确保施工人员能够熟练掌握焊接技术。
3.4管道定位：在施工前对管道位置进行测量，并进行标记，确保焊接位置准确无误。
3.5焊接材料和设备的选择：根据管道焊接要求选择适合的焊接材料和设备，确保焊接质量。
3.6环境控制：对施工环境进行控制，确保焊接过程中的温度、湿度等因素符合焊接要求。
管道焊接技术方案4.4.1 焊接程序管道焊接技术方案4.4.1 焊接程序审查图样及设计文件 焊接工艺评定 编制焊接施工方案 现 场 施 焊焊接设备条件 环境条件 焊工管理 焊工岗前培训 焊工岗前考试 签发上岗证 记 录回 收 材料检验与管理 入库储存 进厂复验 焊条烘烤 发放使用 焊缝外观检验 焊缝无损检测 返工返工焊前预热坡口加工与组对 焊后热处理（碳钢） 硬度试验（碳钢） 焊后表面酸洗、钝化（不锈钢）4.5.2 焊接方法的选用工艺管线采用手工钨极氩弧焊打底、手工电弧焊盖面的方法。
4.5.3 焊接材料的选用4.5.4 焊接工艺评定我公司已有焊接工艺评定，并依据焊接工艺评定报告，编制焊接工艺指导书。
根据业主、监理要求，在现场焊接施工前，对需要重新组织工艺评定的焊材，由焊接责任工程师组织工艺评定试验，经批准后才可进行施焊。
4.5.5 焊接人员要求担任本工程焊接任务的焊工必须是经过焊接基本知识和实际操作技能的培训，并取得相应的焊工考试合格项目。
4.5.6 焊接施工环境要求环境温度低于0℃时，必须采取措施提高环境温度；手工电弧焊时，风速不得超过8m/s；手工钨极氩弧焊时，风速不得超过2m/s；相对湿度不得大于90%；雨、雪天必须停止施焊。
4.5.7 焊接材料的保管①焊接材料具有产品质量证明书。
并且其检验项目和技术指标必须符合要求。
②焊接材料必须进行验收。
验收合格后，作好标识，入库储存。
③焊接材料存放于干燥、通风良好、温度大于5℃，且相对湿度小于60%的库房内；④焊条、焊丝有专人负责保管、烘干和发放，并做好烘干、发放和回收记录，焊条重复烘干不得超过两次；⑤焊接所用氩气的纯度不低于99.9%。
必须加强外送氩气的检测管理。
4.5.8 下料与坡口加工为保证施工质量，现场制作坡口均采用机械加工的方法，项目部有专用的管道切断机（ISD-450），和管子坡口机（ISY-351-2、ISY-630-2），可以满足本工程不同厚壁管道坡口加工的需要。
坡口加工和检验时，要确保其尺寸和质量符合图纸和规范的要求，坡口应平整，无裂纹、分层和夹渣等缺陷。
坡口检查合格，焊前还应用砂轮机和丙酮进行清理，去除油污、毛剌、水分、氧化物等，对于不锈钢和镍基合金母材，坡口打磨时要使用专门的砂轮片，为防止飞溅，坡口两侧各100mm 范围内涂刷生石灰水，焊后连同药皮一起清理干净。
① 当壁厚≤17mm 时，开“V ”坡口A 管道对接接头坡口型式如下图所示；B 壁厚不同的管道组对时，当壁厚差大于2mm 时管道坡口形式如下图：1-1.52±0.5 60℃±适用壁厚范围：＜22mm② 当壁厚＞17mm 时，开“U ”形坡口③ 不锈钢管线坡口采用机械加工或等离子弧加工，坡口加工后进行外观检查,坡口表面不得有裂纹、分层等缺陷。
机械加工使用的砂轮片、钢丝刷采用不锈钢专用砂轮片和钢丝刷。
碳钢管线坡口加工采用氧乙炔焰。
4.5.9 焊口组对 B 组对组对主要是控制对口间隙和错边量，对口一般应做到内壁平齐，如有错口，不得大于0.5mm ；对口间隙一般为2 mm ，但不锈钢和镍基合金母材对口间隙要更大一些，施工中强调以下两点：a 、对口间隙和错边量对焊接质量有重要影响，参与组对的焊工和质量检查15°不等壁厚管道坡口图1～3 0～3 R=5～6 8～12°员必须认真检查，确认合格后方可施焊。
b、与母材焊接的工、卡具材质宜与母材相同或同一类别号，拆除工、卡具时不应损伤母材，拆除后应将残余焊疤打磨修整至与母材齐平。
不锈钢与镍基合金零部件组对时，不得在其表面使用碳钢工、卡具，当不可避免时，要采用无氯塑料隔离，半成品存放时也要注意采用同样方法与碳素钢隔离，防止其腐蚀。
①管道在组对前用手工或机械方法清理其内外表面，在坡口边缘20mm范围内不得有油漆、毛刺、铸造垢皮及其它对焊接有害的物质。
②管道对口一般要做到内壁平齐，如有错口，不得大于2mm，不锈钢管道不得大于0.5mm；③定位焊A 定位焊的焊接工艺同正式焊接工艺相同；B 定位焊焊点均匀分布，每口焊口焊接2～3个点；正式焊接时，起焊点要在两定位焊缝之间；C 定位焊的长度为10～15mm，高为2～4mm，且不超过壁厚的2/3；D 为确保底层焊道成形良好，减少应力集中，定位焊缝的两端为缓坡状。
E 临时点固的组对卡具与所组对的管线材质一致或相近并采用相同的焊接工艺。
4.5.10 一般管道焊接工艺要求配备完善的焊条筒，且必须正确使用。
焊工每次只能取一根，用完后再取。
严禁在坡口外引弧、试验电流或随意焊接临时支撑物，焊接时，管内不得有穿堂风。
采用钨极氩弧焊打底的根层焊缝检查后，及时进行次层焊缝的焊接，以防产生裂纹。
不得在焊件表面引弧和熄弧，焊接熄弧时要填满弧坑，并磨去弧坑缺陷。
焊接完毕，必须及时将焊缝表面的熔渣及周围的溅物、防飞溅涂料清理干净。
a、焊接一般要求定位焊应采用和根部焊道等同的焊接材料和焊接工艺，并由合格焊工施焊，定位焊缝长度宜为10~15mm，且厚度不超过壁厚的2/3，定位焊缝基本均匀分布，保证在正式焊接过程中接头不致开裂，正式焊接前，焊工应对定位焊缝进行检查，发现缺陷时应处理，合格后方可焊接。
正式焊接时，起焊点应在两定位焊缝之间，注意保证焊缝起弧和收弧处的质量，例如可以采用划圈收弧和回焊收弧法将弧坑填满，减少弧坑裂纹的发生。
多层焊接时，层间接头应相互错开，每焊完一层必须彻底清除溶渣，并对焊缝进行目视检查，确认无缺陷时，再进行焊接，对于不锈钢而言，要确认手感温度不超过60℃时，再焊接下一层焊道。
严禁在坡口以外的部位引弧，接地线应与焊件紧密连接，防止母材被电流擦伤。
除工艺或检验要求需分次焊接以外，每条焊缝宜一次连续焊完，当因故中断焊接时，应根据规范要求采取保温缓冷或后热等措施，防止裂纹产生，再次焊接前应检查焊层表面，确认无裂纹后，方可按工艺要求继续施焊。
碳素钢可以采用焊后立即用保温被覆盖并捆扎的方法缓冷，以降低接头内应力，但奥氏体钢不宜进行缓冷和后热。
b、镍基合金的焊接镍基合金具有密度较大、比热小、导热率低（约为碳钢的1/4~1/3，不足不锈钢的1/2），合金元素较多等特点，易产生低熔点共晶物，偏析于晶界产生宏观热裂纹和微观热裂纹，其熔池流动性差，易产生气孔和形成熔合不良，高温区易出现敏化状态发生铬的碳化物的沉淀，引起晶界贫铬。
焊前准备：炉管坡口要求机械加工，焊前经着色检查，无缺陷后立即用丙酮溶液清洗干净后方可施焊.焊接之前先点焊每个焊口3-4 个点，点焊后两端打磨，避免存在气孔及其它缺陷，点焊时管内必须充氩保护，氩气流量应在12-15L/min,估计管内空气基本排除后流量可降到6-10L/min 即可，应保证氩气充足。
施焊要点：焊接第一层用氩弧焊打底时，应充分保证熔透，防止未焊透或内凹现象，打底焊道焊后应仔细进行表面外观检查，合格后再进行着色检查，如有裂纹等缺陷必须立即用专用砂轮片打磨清除，确认缺陷清除后方可进行下一道焊接。
焊接选用小规范、窄焊道、快速短弧焊接，焊条不摆动或小摆动的操作方法，层间温度应小于100℃;高压管道和可燃介质管道的焊接过程应做焊接记录，并绘制焊缝布置图，注名明焊缝编号及焊工代号。
焊丝应保持干燥，不得有水、油、污物。
若有返修时，返修部位应做好记录，列入交工技术资料。
铁镍合金打底完应进行渗透探伤检查，渗透探伤执行JB4730-94 标准，合格级别为I级；c、低碳钢焊接本工程中所用的低碳钢主要是20#、Q235、A106 B 等，用于工艺管道、钢结构。
该类材料焊接性能良好，在正确的焊接工艺保证下，可以获得优质的焊接接头，施工中同时应注意以下几个方面：控制焊接线能量在15～30KJ/cm 范围内，因为焊接线能量过大，焊缝接头影响区晶粒会粗大，引起组织脆化，同时过大的线能量也会导致焊接变形量过大。
焊前应将坡口附近内外表面10mm 范围内的铁锈、油污、漆、毛剌、水分等清理干净，否则易产生气孔和氢白点。
施焊时采用短弧，以保证电弧稳定并加强对熔池的保护。
d、不锈钢的焊接本工程中所用的不锈钢主要是TP321，主要用于高压工艺管道，属于奥氏体不锈钢。
目前我公司有相应的焊接工艺评定。
奥氏体钢导热系统小而线胀系数大，自由状态下焊接时容易产生很大的焊接变形，而且容易产生热裂纹，接头处易产生晶间腐蚀和应力腐蚀，为解上述问题，采用如下对策：不锈钢管道在焊接时存在焊接热裂纹、δ相脆变，铁素体含量控制等问题。
焊接时采用以下措施：①焊工手工工具如刨锤、钢丝刷等用不锈钢制成，打磨焊缝采用不锈钢专用砂轮片。
并且工具不可用于碳钢焊接。
采用V型坡口，为减小焊接变形坡口角度和对口间隙适当减小。
②手工电弧焊填充及盖面时，在坡口两侧各不小于100mm范围内的母材上涂以白垩粉，以防止焊接飞溅损伤母材。
③打底时从两定位焊缝中间起焊，背面通氩保护，采用小摆动操作，确保两侧熔合良好，背面成型高度保证在1-2 mm。
④焊接工艺采用小线能量，快速焊，填充及盖面焊道采用多层多道焊，小摆动或不摆动操作，层间清理要彻底，各层道之间接头相互错开。
⑤焊接过程中严格控制层间温度不超过150℃，必要时用水冷的方法控制层间温度。
⑥焊接收弧时要慢，弧坑要填满，防止弧坑裂纹；⑦焊接完毕后要及时清理焊道表面，并在焊口附近用记号笔写上焊口号和焊工钢印代号。
经无损检测合格后，对焊接接头进行酸洗钝化处理。
焊接和热处理时，被焊件要支垫牢固，以减少变形量。
奥氏体钢导热系数小，电阻率大，在同样的焊接电流下可获得较大的熔深。
为防止过热，施焊电流应比碳素钢焊接时低于20%左右，采用小电流、窄道、快速、多层多道焊，焊条直线前进，不作横向摆动。
采用短弧操作，减少合金元素烧损。
焊后进行根据设计要求进行适当的热处理。
e 、Cr-Mo 耐热钢的焊接铬钼钢焊接接头过热区容易产生热裂纹，具有明显的回火脆性，对其坡口必须采用机械加工并进行PT 检查。
焊接前后的预热和热处理必须严格按焊接工艺要求，其施焊程序见下图。
N抽检 坡口PT 检测 预 热 定 位 焊充 氩预 热 焊 接 YNNY焊后保温缓冷RT24小时后热 处 理硬度检测 PT①坡口加工：坡口的加工采用机械方法，现场的固定焊口无法机械加工的采用氧-乙炔焰切割后要用角向磨光机磨掉淬硬层。
②严格控制焊前预热及层间温度：对焊缝及坡口两侧各100mm左右进行150-200℃预热，层间温度不低于预热温度。
③焊接工艺采用多层多道的焊接方法。
焊接时，当达到预热温度后，立即进行氩弧焊打底的焊接，且一次连续焊完。
一道焊口必须一次焊完，若遇上停电等特殊情况无法施焊时，也要及时保护焊缝，使其缓冷，再次施焊时，必须对焊缝重新加热至所要求温度，方可进行施焊。
④焊后热处理焊后及时进行焊后热处理。
