影像学检查方法X线CT MRI 超声核医学成像骨密度成像一、X线检查透视高密度黑骨组织钙化灶中密度灰软组织器官结构及血管低密度白脂肪及气体优点：简便易行，可任意转动方向，观察病变，可观察器官的运动缺点：不能保存，不利于讨论，不易于显示微小病变X线摄片：高密度白骨组织钙化灶中密度灰软组织器官结构及血管低密度黑脂肪及气体优点：留下影像学资料，用于学习讨论缺点：易掩盖病变拍片位置：正位：前后位：X线球管在患者前面，底片在患者后面后前位：X线球管在患者后面，底片在患者前面侧位：X线球管在患者一面，底片在患者另一面，与正位片结合观察斜位：侧位重叠太多或需要暴露特殊结构摄片范围：包括骨关节及邻近周围软组织，四肢长短骨至少包括邻近关节，以确定解剖位置CT：骨关节病变用平扫，肿瘤性病变用增强平扫。
常规检查骨窗1000~2000HU,窗位200~250HU软组织窗400~600HU，窗位30~60HUCT值：组织密度的量的概念，CT检查中特定的密度单位，单位为HU，是组织的吸收系数与水的相对值。
窗位图像上所包含CT值的范围的中心值骨水脂肪空气1000 0 -100 -1000白高密度骨骼组织和钙化黑低密度增大窗宽，显示范围增大，结构显示减少，灰度差别减小减小窗宽，显示范围减小，结构显示增多，灰度差别增多MRI是骨关节和周围软组织的常用检查法。
与构成的物质的分子结构和化学成分有关T1WI:低信号长T1 水高信号短T1 脂肪T2WI:低信号短T2 脂肪高信号长T2 水韧带在T1 T2下均为黑T1越短信号越强，T1越长信号越弱。
T2越短信号越弱，T2越长信号越强骨关节的正常影像学表现(一）儿童管状骨主要特点：骺线未闭合，分为骨干、干骺端、骨骺、骨骺线等部分。
骨骺骺软骨二次骨化中心骨骺。
骨骺板和骨骺线骨骺板骨骺线最终消失。
骨龄：骨骺内骨化中心的出现，完全骨化及与骨干闭合都是按照一定时间顺序进行，由此来推测年龄为骨龄。
通常7岁以前观察腕部，7岁以后观察肘部。
收藏这9种常见髋部X线片透照法，您都了解么1髋关节前后位（髋关节正位）患者仰卧，两下肢伸直，两足轻度内旋，[插图]趾互相靠拢，被检侧腹股沟中点下2.5cm处对应胶片中心，球管中心线垂直于腹股沟平面投照。
此位置可显示髋关节、股骨头、股骨颈、大小转子和股骨上端的前后位影像。
2髋关节和股骨颈侧位患者仰卧，臀部垫高，大腿外展、内旋，暗盒竖立于台面上，平髂嵴高度，但其下端与躯干分开45°～55°，对侧髋部和膝部向前上方弯曲，患者双手抱住大腿部，使大腿与躯干垂直。
球管中心线呈水平方向对准股骨颈垂直暗盒投照。
此位置显示股骨头、股骨颈和大小转子的侧位影像。
3髋关节蛙位片患者仰卧，身体正中面对台面或暗盒中线，双侧髋关节与膝关节同时屈曲，双足靠拢，两大腿外展、外旋与台面成30°，球管中心线对准两侧股骨头连线中点垂直暗盒投照。
此位置显示双髋臼正位、两侧股骨颈上部和股骨颈的侧位影像。
4髋关节后前斜位（谢氏位）患者俯卧，健侧臀部抬高35°～40°，膝、肘部弯曲以支撑身体，被检侧髋部对准台面或暗盒中线，股骨大转子对胶片中心，球管对准被检测髋关节与胶片垂直投照。
此位置可显示髋关节、髂骨和股骨上部斜位影像。
5骨盆前后位（骨盆正位）患者仰卧于摄影台，身体正中面对台面中线，两下肢伸直，足稍内倾，[插图]趾互相靠拢，两处髂前上棘与台面等距，球管中心线对准髂前上棘连线中点下方3cm处垂直投照。
此位置可显示骨盆环的骨性标志。
6骨盆入口位患者仰卧，身体正中面对台面中线，两下肢伸直，足稍内倾，两侧髂前上棘与台面等距。
球管中心线向身体尾端倾斜40°对准暗盒投照。
此位置可显示骨盆环的骨性标志。
7骨盆出口位患者仰卧，身体正中面对台面中线，两下肢伸直，足稍内倾，两侧髂前上棘与台面等距。
球管中心线向头端倾斜40°对准暗盒投照。
此位置可显示骨盆环的骨性标志。
8髋关节闭孔斜位患者仰卧位，被检侧髋抬高，使身体冠状面与床面呈45°，被检侧背部和膝部用沙袋、髋部用棉垫支撑身体，片盒水平放置，球管中心线自耻骨上支与坐骨下支间连线中点射入对准髋关节投照。
上肢1检查部位：腕关节2.特殊划线及测量的名称：掌倾角、尺偏角3.操作方法：正常人桡骨远端关节面，其背侧边缘长于掌侧缘，关节面向掌侧倾斜10°～15°之间。
4.原理及代表意义：腕关节周围损伤固定后应注意恢复该角。
5.检查注意事项：无6.示意图：Mino法判断远端尺桡关节脱位：在下尺桡关节横断面上，分别沿桡骨背侧的尺侧缘及桡侧缘和掌侧的尺侧缘及桡侧缘做一连线，正常时尺骨头位于两线之间，如尺骨头脱位或半脱位则位于两连线之外或之上1.检查部位：腕部2.特殊划线及测量的名称：桡骨、月骨、头状骨、第3掌骨的中心连线舟骨及月骨间夹角3.操作方法：在腕部X线侧位片上，桡骨、月骨、头状骨、第3掌骨的中心连线，正常时是在一条直线上，当月骨或月骨周围发生脱位时，此轴线会发生曲折或移位，以此判断脱位类型及脱位机制。
舟骨及月骨间夹角,在舟骨发生骨折且移位时，此角可加大。
4.原理及代表意义：判断月骨或月骨周围发生脱位，舟骨骨折等5.检查注意事项：（可添无）6.示意图1.检查部位：腕部2.特殊划线及测量的名称：腕高、腕高比值、桡舟角3.操作方法：腕关节正位Ｘ线片上测量腕高:在第三掌骨轴线的延长线上,测量第三掌骨基底与桡骨远端关节面间的距离。
腕高比值(stahelin法)即腕高与第三掌骨长度的比值。
在腕关节侧位Ｘ线片上测量桡舟角:以与舟骨远、近极相切的切线为舟骨的中轴线,该线与桡骨中轴线的夹角即为桡舟角。
4.原理及代表意义：判断月骨无菌性坏死的程度及分期。
月骨无菌性坏死Lichtman分期中，ⅢA和ⅢＢ期的区分，出现舟骨环形征，并出现桡舟角的加大为ⅢＢ期。
5.检查注意事项：（可添无）6.示意图髋部1检查部位：髋关节2.特殊划线及测量的名称：CE角，中心边缘角3.操作方法：取股骨头中心为一点，髋臼外缘为一点，连此两点成一直线。
髋臼外缘作垂直线向下，两线成钝角于髋臼外缘称边缘中心角。
4.原理及代表意义：此角正常范围为20～46°，平均35°；15～19°为可疑；少于15°，甚至负角，表示股骨头外移，为脱位或半脱位。

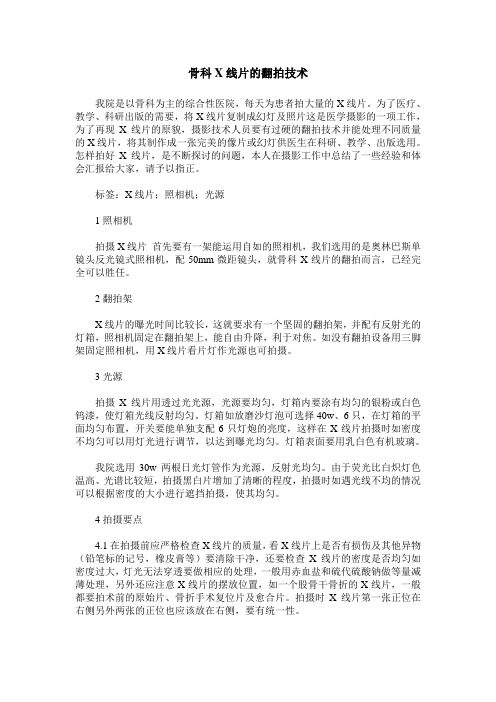

骨科X线片的翻拍技术我院是以骨科为主的综合性医院，每天为患者拍大量的X线片。
为了医疗、教学、科研出版的需要，将X线片复制成幻灯及照片这是医学摄影的一项工作，为了再现X线片的原貌，摄影技术人员要有过硬的翻拍技术并能处理不同质量的X线片，将其制作成一张完美的像片或幻灯供医生在科研、教学、出版选用。
怎样拍好X线片，是不断探讨的问题，本人在摄影工作中总结了一些经验和体会汇报给大家，请予以指正。
标签：X线片；照相机；光源1照相机拍摄X线片首先要有一架能运用自如的照相机，我们选用的是奥林巴斯单镜头反光镜式照相机，配50mm微距镜头，就骨科X线片的翻拍而言，已经完全可以胜任。
2翻拍架X线片的曝光时间比较长，这就要求有一个坚固的翻拍架，并配有反射光的灯箱，照相机固定在翻拍架上，能自由升降，利于对焦。
如没有翻拍设备用三脚架固定照相机，用X线片看片灯作光源也可拍摄。
3光源拍摄X线片用透过光光源，光源要均匀，灯箱内要涂有均匀的银粉或白色钨漆，使灯箱光线反射均匀。
灯箱如放磨沙灯泡可选择40w、6只，在灯箱的平面均匀布置，开关要能单独支配6只灯炮的亮度，这样在X线片拍摄时如密度不均匀可以用灯光进行调节，以达到曝光均匀。
灯箱表面要用乳白色有机玻璃。
我院选用30w两根日光灯管作为光源，反射光均匀。
由于荧光比白炽灯色温高、光谱比较短，拍摄黑白片增加了清晰的程度，拍摄时如遇光线不均的情况可以根据密度的大小进行遮挡拍摄，使其均匀。
4拍摄要点4.1在拍摄前应严格检查X线片的质量，看X线片上是否有损伤及其他异物（铅笔标的记号，橡皮膏等）要清除干净，还要检查X线片的密度是否均匀如密度过大，灯光无法穿透要做相应的处理，一般用赤血盐和硫代硫酸钠做等量减薄处理，另外还应注意X线片的摆放位置，如一个股骨干骨折的X线片，一般都要拍术前的原始片、骨折手术复位片及愈合片。
拍摄时X线片第一张正位在右侧另外两张的正位也应该放在右侧，要有统一性。
4.2在拍摄前应检查照相机光轴是否于X线片垂直90°。
