初中物理电流及电路电压及电阻练习试题附答案解析

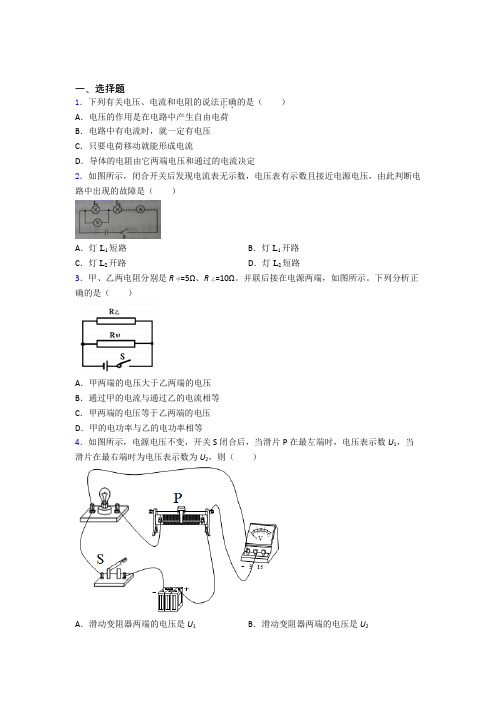

一、选择题1．下列有关电压、电流和电阻的说法正确．．的是（）A．电压的作用是在电路中产生自由电荷B．电路中有电流时，就一定有电压C．只要电荷移动就能形成电流D．导体的电阻由它两端电压和通过的电流决定2．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（）A．灯L1短路B．灯L1开路C．灯L2开路D．灯L2短路3．甲、乙两电阻分别是R甲=5Ω、R乙=10Ω。

并联后接在电源两端，如图所示。

下列分析正确的是（）A．甲两端的电压大于乙两端的电压B．通过甲的电流与通过乙的电流相等C．甲两端的电压等于乙两端的电压D．甲的电功率与乙的电功率相等4．如图所示，电源电压不变，开关S闭合后，当滑片P在最左端时，电压表示数U1，当滑片在最右端时为电压表示数为U2，则（）A．滑动变阻器两端的电压是U1B．滑动变阻器两端的电压是U2C ．小灯泡L 两端的电压是U 1D ．电源两端的电压是U 1+U 25．小明连接了如图所示的电路，下列对电路的分析错误的是（ ）A ．1L 与2L 并联B ．电流表1A 测量的是2L 的电流C ．电流表2A 测量的是电路的总电流D ．电压表V 只能测出1L 的电压6．某校物理兴趣小组设计了一个电子身高测量仪。

0R 是定值电阻，R 是滑动变阻器，电源电压不变，滑片会随身高上下平移。

如图的四个电路中，能够实现身高越高，电表示数越大的电路是（ ）A ．B ．C ．D ．7．智能安防已经进入百姓家里，在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S 闭合。

如果红外线传感器（相当于闭合S 1）探测到人，窗户传感器（相当于闭合S 2）探测到窗户的打开或烟雾传感器（相当于闭合S 3）探测到烟雾，相应的开关都会闭合。

这时屋内的警报电铃会响起，同时视频监控拍摄图象给屋主发送报警信息。

报警铃和监控器的额定电压都是220V 。

下列模拟安防电路符合以上描述的是（ ） A ． B ．C ．D．8．如图所示，电源电压是5V并保持不变。

初二物理电路电流电压和电阻试题答案及解析1.连接实物图(下左)，使灯泡L1和L2并联，电流表测L1电流，开关控制总电路。

【答案】【解析】从正极开始连接开关，然后分支，一支经电流表、L1回到负极；另一支经灯泡L2回到负极，如图。

2.如图所示的电路中，电源电压不变，当开关由断开到闭合时，电流表的示数将________，电压表示数与电流表示数的比值将________。

（填“变大”、“不变”或“变小”）【答案】变大不变【解析】当开关断开时，电阻R和灯泡L串联接入电路，闭合时，灯泡被短路，只有电阻R被接入电路，所以总电阻变小，电流变大，但电压表示测量电阻R两端电压，所以U/I=R，R是不变的，所以其比值不变。

3.下列说法错误的是（）A．电源是提供电压的装置B．电压是形成电流的原因C．电流是电荷的定向移动形成的D．电路两端只要有电压就一定有电流【答案】D【解析】电路中形成电流的原因：1.要有电压，2，电路闭合。

所以电路两端只要有电压不一定有电流。

4.如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，两灯都不亮，电流表无示数，电压表有示数．则故障原因可能是（）A．灯泡L1发生断路B．灯泡L1发生短路C．电流表发生断路D．电流表发生短路【答案】AC【解析】电流表无示数说明电路中出现断路，又由于电压表有示数，说明是电压表两接线柱之间的用电器有断路的情况，所以要么是灯泡L 1发生断路，就是电流表发生断路。

5. 如图所示，电源电压为6V ，R 1、R 2的阻值分别为5Ω、10Ω。

（1）当S 断开时，电压表的示数为________V ；（2）当S 闭合时，电压表的示数是________V ；R 1、R 2两端电压之比是________；通过R 1、R 2的电流之比是________。

【答案】（1）6V ；（2）2V ，1:2，1:1【解析】当S 断开时，电压表的示数为6V ，等于电源电压。

当S 闭合时，电压表测量R 1的两端电压，R 1的电阻占总电阻的1/3，所以电源也是总电压的1/3，为2V 。

初中物理九年级电流与电压和电阻的关系练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 10 小题，每题 3 分，共计30分，）1. 某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（）A.实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B.探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数发生变化C.在探究通过导体的电流与导体的电阻关系时，当将R1由10Ω换成20Ω时，应将滑片向右移动，使电压表示数不变D.实验中，多次测量是为了减小实验误差2. 如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该（）A.保持R2滑片的位置不变B.保持R2两端的电压不变C.保持R1不变，调节R2滑片到不同的适当位置D.保持电路中电流不变3. 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源、滑动变阻(20Ω, 1A)、电流表、电压表、开关、三个定值电阻(5Ω、10Ω、20Ω)及导线若干，以下说法正确的是（）A.若实验电压设置为2V，电源电压可设定的范围可以为2V∼4VB.若电源电压恒为6V，要获得3组实验数据，电压预设范围可以为1.5V∼5VC.若电源电压恒为6V，电压预设值为2V，要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器D.电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越大4. 在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为（）A.10Ω2AB.20Ω1AC.30Ω2AD.50Ω1A5. 小明用如图电路研究电流跟电阻的关系。

九年级物理电流和电路专项训练100(附答案)及解析一、电流和电路选择题1．如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2．下列判断中正确的是（）A. U1＞U2B. U1＜U2C. I1＞I2D. I1＜I2【答案】B【解析】【解答】当开关S1、S2闭合，S3断开时，R1、R2串联，电压表测量R1 两端的电压，电压表的示数为U1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电压表测量电源两端的电压，电压表的示数为U2；由于串联电路的总电压等于各部分电压之和，所以U1＜U2，A不符合题意，B符合题意；当开关S1、S2闭合，S3断开时，R1、R2串联，电流表的示数为I1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电流表的示数为I2；因为电源电压不变，电路的电阻R=R1+R2不变，由I=U/R知道，电路的电流不变，即I1=I2，CD不符合题意，故答案为：B。

【分析】根据闭合不同的开关，电路都是串联电路，电压表测量的位置不同，电压表的示数不同.2．关于电路，下列说法中错误的是（）A. 电源是提供电能的装置B. 可以通过开关控制电路的通、断C. 将电源的正、负极直接用导线连接在一起的电路称为短路D. 用电器是将其他形式的能转化为电能的装置【答案】 D【解析】【解答】解：A、电源的作用是提供电能；A符合题意，不符合题意；B、开关的作用是控制电路通断，控制输送电能的，B符合题意，不符合题意；C、将电源的正、负极直接用导线连接在一起的电路称为短路，C符合题意，不符合题意；D、用电器的作用是消耗电能，将电能转化成其他形式的能；D不符合题意，符合题意。

故答案为：D。

【分析】结合电路的构成及三种状态分析解答即可.注意将电源的正、负极直接用导线连接在一起的电路称为短路.3．电磁炉在使用过程中为避免因温度过高而烧坏线圈，其用来加热的电磁发热体R工作时，起降温作用的风扇也开始工作；电磁发热体停止工作后，风扇还会继续工作一段时间，才停止工作，下列各图中符合该电路设计要求的是（）A. B. C. D.【答案】 A【解析】【解答】根据题意可知电磁发热体和风扇可以单独独立工作，所以电磁发热体和风扇是并联的，又因为用来加热的电磁发热体R工作时，起降温作用的风扇一定开始工作，所以必须一个开关在干路，一个开关在电磁发热体这一支路，A选项正确，BCD选项错误。

初二物理电路电流电压和电阻试题答案及解析1.如图所示，当开关S1、S2断开时，电路处于_________状态；当开关S1闭合，S2断开时，电路处于_______状态；当开关S1、S2都闭合，电路处于_______状态。

【答案】断路通路短路【解析】当开关S1、S2断开时，电路处于断开状态；当开关S1闭合，S2断开时，电路处于通路状态；当开关S1、S2都闭合，电路处于短路状态。

2.我们已经进行“科学探究题：电阻上的电流跟电压、电阻的关系”。

（1）请你在下边方框中画出该实验的电路图。

（2）①由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了___________法。

②图甲乙是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电压不变时，电流随电阻变化的图象是_______图；表示电阻不变时，电流随电压变化的图象是________图。

（填“甲”或“乙”）（3）在探究过程中，使用滑动变阻器的目的是________________________和_____________________。

（4）实验的结论是：①____________________________________________。

②____________________________________________。

【答案】（1）（2）①控制变量②甲乙（3）保护电路改变R两端电压和通过电流（4）①电压一定时，通过R的电流与电阻成反比。

②电阻一定时，通过R的电流与两端电压成正比。

【解析】本题使用的是控制变量法。

当电压一定时，通过R的电流与电阻成反比，所以是甲图。

当电阻一定时，通过R的电流与两端电压成正比，所以是乙图。

滑动变阻器有两个作用：保护电路改变R两端电压和通过电流。

3.在交通繁忙的路口修建地下通道，可以提高行人的通过率以及安全系数，但在深夜无人时，通道中的电灯总是亮着会浪费电能.沙河中学课外兴趣小组同学设想利用声敏材料制成某种“声控自动开关”，这种开关受声音控制的有效范围大约是通道长度的一半，当有人在其有效范围内走动发出声音时，开关自动闭合；否则，开关自动断开.现通道中左右各安装一只“声控自动开关”，使得通道灯变得“智能化” —夜间通道中有人行走灯同时全亮起，无人则灯同时熄灭.请你在下面用笔画线代替导线连接这种模拟智能电路图.（开关表示“声控自动开关” ）【答案】如图若两灯串联，扣1分【解析】略4.如图所示，电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，产生这一现象的原因可能是A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路【答案】B【解析】电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，灯L2处短路。

初中物理中考物理复习《电流和电路电压和电阻》最新单元练习题（答题时间：120分钟）1. 如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（）2. 在手电筒电路中，提供电能的是（）A. 电池B. 灯泡C. 导线D. 开关3. 图中的电路图和实物图相对应的是（）控制照明灯L和吸尘电动机4. 某品牌的微型电脑吸尘器有两个开关，开关S1只控制吸尘电动机M，下列电路图符合要求的是（）M，开关S25. 如图所示各电路图中，闭合开关后，电压表能测灯L 1两端电压的是（ ）6. 如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为I A ＝0.5 A ，I B ＝0.3 A ，I C ＝0.2 A ，在表格中记录数据后，下一步首先应该做的是（ ）A. 整理器材，结束实验B. 换用不同规格的小灯泡，再测出几组电流值C. 分析数据，得出结论D. 换用电流表的另一量程，再测出一组电流值7. 如图所示的电路中，①、②、③是连接在电路中的三只电学仪表；闭合开关S 后，灯L 1、L 2均正常发光.则（ ）A. ①是电流表，②、③是电压表B. ①、②是电流表，③是电压表C. ①、③是电流表，②是电压表D. ②是电流表，①、③是电压表8. 如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（ ）9. 下列四个电路中，电流表能测量通过灯L1电流的是（）10. 如图所示的电路中，闭合开关S后，两灯都不亮。

用电压表检测得到的结果是：UAB ＝UBC＝UDE＝UEF＝0，若故障只有一处，则可能的原因是（）A. 电路A、B间短路B. 电路B、C间断路C. 电路D、E间短路或断路D. 电路E、F间断路11. 如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化.这个实验说明铅笔芯是___________（选填“导体”或“绝缘体”），还能说明导体的电阻与____________有关，受此启发，人们制造了一种可以改变电阻大小的元件，叫做________________。

【物理】初三物理电压电阻试题(有答案和解析)及解析一、电压电阻选择题1．水平地面上的绝缘平板小车内竖直固定一个压敏电阻R（其电阻值会随着所受压力的增大而减小），与定值电阻R0、电流表、电源接成串联电路。

压敏电阻旁紧靠一个重物M。

重物可左右移动，已知小车静止时电流表的示数为I0，如果现在发现电流表示数I>I0，则可知小车的运动状态是（）A. 向左减速运动B. 向右减速运动C. 向左加速运动D. 向右匀速运动【答案】A【解析】【解答】由电路图可知，定值电阻R0与压敏电阻R串联，电流表测电路中的电流，小车静止时电流表的示数为I0，由的变形式可知，电流表示数I＞I0时，电路中的总电阻减小，因串联电路中总电阻的等于各分电阻之和，所以，压敏电阻R 的阻值减小，因压敏电阻R的阻值会随着所受压力的增大而减小，所以，压敏电阻受到的压力增大，则小车的运动状态为：向左减速运动或向右加速运动，A符合题意，BCD不符合题意．故答案为：A．【分析】根据电流变大，推出电阻减小，利用前提条件分析压力的变大，由于物体的惯性，原因是向左减速或向右加速.2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。

3．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.4．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．5．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。

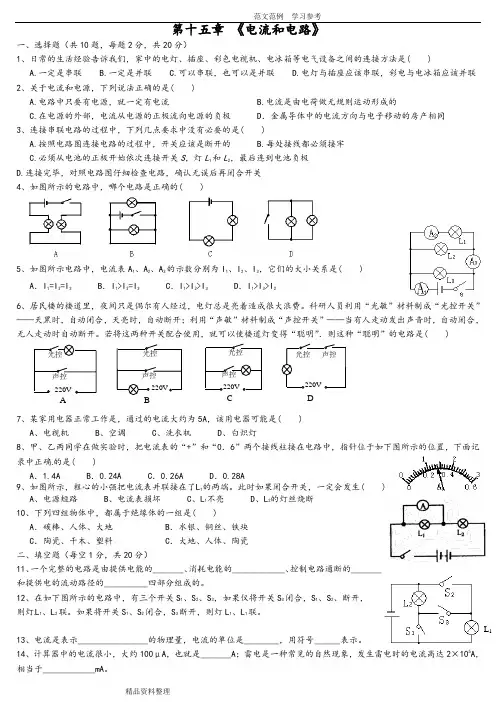

第十五章 《电流和电路》一、选择题（共10题，每题2分，共20分）1、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是( )A.一定是串联B.一定是并联C.可以串联，也可以是并联D.电灯与插座应该串联，彩电与电冰箱应该并联 2、关于电流和电源，下列说法正确的是( )A.电路中只要有电源，就一定有电流B.电流是由电荷做无规则运动形成的C.在电源的外部，电流从电源的正极流向电源的负极 D ．金属导体中的电流方向与电子移动的房产相同 3、连接串联电路的过程中，下列几点要求中没有必要的是( )A.按照电路图连接电路的过程中，开关应该是断开的B.每处接线都必须接牢C.必须从电池的正极开始依次连接开关S ，灯L 1和L 2，最后连到电池负极D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关 4、如图所示的电路中，哪个电路是正确的( )5、如图所示电路中，电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，它们的大小关系是( ) A ．I 1=I 2=I 3 B ．I 1>I 2=I 3 C ．I 1>I 2>I 3 D ．I 1>I 3>I 26、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关” ——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是( )7、某家用电器正常工作是，通过的电流大约为5A ，该用电器可能是( ) A 、电视机 B 、空调 C 、洗衣机 D 、白炽灯8、甲、乙两同学在做实验时，把电流表的“+”和“0．6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记 录中正确的是( )A ．1.4AB ．0.24AC ．0.26AD ．0.28A9、如图所示，粗心的小强把电流表并联接在了L 1的两端。

初中物理《电压与电阻》练习题（附答案）1、电压【知识积累】（1）电源是提供电压的装置；电压是形成电流的原因（2）物理学中常用字母U表示电压。

（3）单位：①国际单位：伏特，简称为伏，符号为V。

②常用单位：千伏（kV）、毫伏（mV）、微伏（卩V）（4）换算关系：1kV=103V1V=103mV1mV=103yV（5）常见电压值的记忆：①一节干电池：1.5V；②一节铅蓄电池：2V；③对人体的安全电压：不高于36；④家庭电路两端的电压：220V；⑤动力电压：360V。

【典型习题】【练习1】下列说法中不正确的是（）A.某段导体有电流时，在这段导体的两端一定有电压B•在一段电路的两端有电压，在这段电路中一定有电流C•电压是产生电流的原因D•电源是提供电压的装置【练习2】现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。

下列有关常见电压值的表述错误的是（）A.—节干电池的电压是1.5VB.家庭电路的电压是220VC.手机电池电压是3.7VD对人体安全的电压是36V2、电压表的结构及使用【知识积累】（1）作用：测量电压的工具。

（2）结构：三个接线柱（2个正接线柱和1个负接线柱）、调零旋钮、指针、刻度盘（量程：0〜3V,每小格表示0.1V；量程：0〜15V,每小格表示0.5V）。

（3）使用规则：①使用前要调零。

如果指针指在“0”刻度线左侧，会使测量结果偏小；如果指针指在“0”刻度线右侧,会使测量结果偏大。

②电压表与被测用电器并联。

若将电压表串联在电路中：现象1：电路中的电流几乎为零,小灯泡不亮；现象2：电压表示数为电源电压；现象3：电压表测量的电压绝对不是小灯泡两端的电压。

③电流从正接线柱流入，从负接线柱流出。

如果让电流从负接线柱流入，正接线柱流出,将导致：指针向左偏转或指针碰到左侧表壳而发生弯折,损坏电压表。

④被测电压不能超过电压表所用量程的最大测量值。

如果被测电压超过了电压表所用量程的最大测量值，容易把电压表烧坏。

初中物理电流和电路试题附解析一、电流和电路压轴实验培优题1．为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝.保险丝安装在玻璃管中，称为保险管.实验室有熔断电流分别为1A和2A的两种保险管，保险管上印刷的文字已经模糊不清，但小星知道：熔断电流较大的保险丝，其电阻较小，因此，小星设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管.（1）根据图甲电路图，在图乙的实物图中，用笔代善导线把电路连接完整。

（________）（2）开关闭合前，滑动变阻器的滑片应该移至最_______（选填“左”或“右”端）。

（3）在图甲中，若电压表V2的读数为2.1V，电压表V1读数如图丙所示，则保险管B两端的电压为_______V.（4）保险管A的熔断电流为_______A（5）将这两个保险管并联接入某一电路中，当电路中的电流达到_______A时，保险管将熔断.2．小红同学在探究“串联并联电路中的电流的规律”时做了如下实验：（1）按如图甲所示的电路连接好后,换用不同规格灯泡，把电流表先后接在电路中的abc 处,得到了如下的记录数据:比较测得的数据可得出的结论是：_______________________。

（2）她在测并联电路的电流时,如图乙所示,在测a、b两处的电流时，电流表示数都如图所示，则a处的电流值为______ A， b处的电流值为______A，在c处的电流值为________A。

3．小兰家前段时间通过天猫购物平合新买了一合某品牌双门冰箱，如图甲所示．（1）商家将冰箱送到小兰家后，根据父母的要求，送货工人将冰箱放到厨房的某个位置便离开了．小兰感觉冰箱放置的并没有水平，于是她准备了铁钉、细线和量角器，通过实验检验冰箱是否水平并进行有效调整，步骤如下：a．她先利用细线和铁钉自制一个重垂线，这是利用重力的方向是_____．b．她将量角器的底边与冰箱的侧面的顶边重合，再将重垂线吊在量角器的圆心，通过观察_____，确定冰箱是否放置水平；c．在爸爸的帮助下，通过调节冰箱底部的调节脚将冰箱调整水平．（2）如图乙所示是这台电冰箱的简化电路图．图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯．下列判断正确的是_____．A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．关上冰箱门时、S1自动断开，使得照明灯熄灭D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作（3）小兰仔细阅读了冰箱使用说明书，按要求放置的冰箱与墙之间要保持一定的距离．为什么冰箱不能紧贴着墙放置呢？小兰经过思考提出了以下猜想：猜想一：冰箱按要求放置可能会降低冰箱内的温度猜想二：冰箱按要求放置可能会减少冰箱消耗的电能a．为了验证猜想一，小兰用温度计测量冰箱冷藏室的温度．但测量时发现，由于冰箱冷藏室的温度与室温相差较大，温度计从冰箱内取岀读数时示数迅速变化．为了使温度计从冰箱内取出读数时示数变化不明显，她可以_____（请你为她设计一种可行性方案）．小兰通过该方案分别测出冰箱在不同放置情况时冷藏室的温度，发现温度计示数几乎一样，这说明猜想一是_____的（选填“正确”或“错误”）．b．为了验证精想二，小兰用电能表测出冰箱在不同放置情况下消耗的电能．测量时，除冰箱位置不同外，应控制冰箱内外工作环境、工作电压、通电时间相同，并且还应该_____．小芳通过比较测量结果验证了猜想二是正确的．4．用如图所示的电路探究并联电路中的电流关系．()1闭合开关，发现1L亮，而2L不亮．小易认为2L不亮的原因是2L短路，你认为他的判断是______(填“正确”或“错误”)的．()2小易将电路中右侧的导线与电流表“0.6”接线柱相连的那一端改接到“-”接线柱上．其它都不动．这样连接的目的是测______的电流L”)，请评价其可行性并说明理由：______；(填“干路”或“2()3小易将实验数据记录在下表中．分析表中数据．可得出的结论是：______；电流表的测量对象电流表的示数I/AL1所在的支路0.30L2所在的支路0.20干路0.50()4根据上表信息，若灯泡1L的电阻大小为10Ω，则电路的总电阻为______Ω5．如图甲所示是小强“连接串联电路”的电路图。
