大唐阳城发电有限责任公司DA TANG YANGCHENG POWER GENERA TING CQ.,LTD发电部电气专业资料编号:FDDQ200905日期:2009年09月20日■技术资料□运行分析□临时措施□补充运行规定主题:发变组保护说明一、概述1、发变组保护压板分为“保护动作出口”压板与“保护动作对象”压板。
2、“保护动作出口”压板实现该项保护的投退,给上“保护动作出口”压板投入该项保护,打开“保护动作出口”压板退出该项保护,每面保护柜下面三列压板为“保护动作出口”压板。
3、“保护动作对象”压板是指保护动作以后作用的对象,每面保护柜上面两列压板为“保护动作对象压板。
4、发变组保护的动作对象反映了发变组保护动作的结果,可以总结为跳机、解列、灭磁、切换厂用电。
⏹快关主汽门压板实现跳机功能;⏹500KV断路器跳闸压板、厂变进线断路器跳闸压板实现解列功能;⏹A VR跳闸压板实现灭磁功能;⏹启动厂变厂用段快切压板实现厂用段快切装置的启动最终实现切换厂用电。
5、每项保护的具体动作对象在跳闸矩阵中设置,如果某项保护的动作结果为跳机、解列、灭磁、切换厂用电,这种动作结果可简述为全停。
6、500KV断路器有两个跳闸线圈,任何一个带电即可跳闸,第一套电气量保护通过第一个跳闸线圈跳开500KV断路器,第二套电气量保护通过第二个跳闸线圈跳开500KV断路器,非电气量保护通过两个跳闸线圈跳开500KV断路器。
二、发电机保护原理简介1、100%定子接地保护发电机靠近中性点侧发生接地故障时,中性点侧的三次谐波分量将减小而机端侧的三次谐波分量将增大。
本保护判据使用发电机三次谐波零序电压,3U0由机端PT的开口三角形绕组测量得到,经过数字滤波后的三次谐波分量形成保护判据。
本保护动作于信号。
保护自动投入条件:发电机正序电压U1>80V(二次侧)且有功功率P>40%.保护动作条件:3U0>2V(二次侧)延时1.0S2、90%定子接地保护本保护判据使用发电机基波零序电压,3U0由机端PT的开口三角形绕组测量得到,经过数字滤波后的基波分量形成保护判据。
发电机1 、发电机失磁保护2、过激磁保护3、定子接地保护4、定子匝间保护5、失步保护6、低频累加保护7、励磁回路过负荷保护8、转子一点接地保护9、对称过负荷保护10、负序过负荷保护11、过电压保护1 发电机失磁保护失磁保护作为发电机励磁电流异常下降或完全消失的失磁故障保护。
由整定值自动随有功功率变化的励磁低电压Ufd(P)、系统低电压、静稳阻抗、TV断线等判据构成,分别动作于发信号和解列灭磁。
励磁低电压Ufd(P)判据和静稳阻抗判据均与静稳边界有关,可检测发电机是否因失磁而失去静态稳定。
静稳阻抗判据在失磁后静稳边界时动作。
TV断线判据在满足以下两个条件中任一条件:│Ua+Ub+Uc-3U0│≥Uset(电压门坎)或三相电压均低于8V,且0.1A 在电力系统短路或短路切除等非失磁因素引起系统振荡时,保护采取措施闭锁Ufd(P),可防止保护误出口。
励磁低电压Ufd(P)判据动作后经t1(2s)发出失磁信号。
励磁低电压Ufd(P)判据、静稳阻抗判据均满足且无TV二次回路断线时经t2(6s)发出跳闸指令。
励磁低电压Ufd(P)判据、静稳阻抗、系统低电压判据均满足且无TV二次回路断线时经t3(1s)发出跳闸指令。
2 发电机过激磁保护过激磁保护是反应发电机因频率降低或者电压过高引起铁芯工作磁密过高的保护。
过激磁保护分高、低两段定值,低定值经固定延时5s发出信号和降低励磁电压(降低励磁电压、励磁电流的功能暂未用),高定值经反时限动作于解列灭磁。
反时限延时上限为5秒,下限为200秒。
3 发电机定子接地保护发电机定子接地保护作为发电机定子单相接地故障保护,由基波零序电压部分和三次谐波电压两部分组成,基波零序电压保护机端至机尾95%区域的定子绕组单相接地故障,由反映发电机机端零序电压原理构成,经时限t1(3s)动作于解列灭磁;三次谐波电压保护机尾至机端30%区域的定子绕组单相接地故障,由发电机中性点和机端三次谐波原理构成,经时限t2(5s)动作于信号。
大唐阳城发电有限责任公司DA TANG YANGCHENG POWER GENERA TING CQ.,LTD发电部电气专业资料编号:FDDQ200905日期:2009年09月20日■技术资料□运行分析□临时措施□补充运行规定主题:发变组保护说明一、概述1、发变组保护压板分为“保护动作出口”压板与“保护动作对象”压板。
2、“保护动作出口”压板实现该项保护的投退,给上“保护动作出口”压板投入该项保护,打开“保护动作出口”压板退出该项保护,每面保护柜下面三列压板为“保护动作出口”压板。
3、“保护动作对象”压板是指保护动作以后作用的对象,每面保护柜上面两列压板为“保护动作对象压板。
4、发变组保护的动作对象反映了发变组保护动作的结果,可以总结为跳机、解列、灭磁、切换厂用电。
⏹快关主汽门压板实现跳机功能;⏹500KV断路器跳闸压板、厂变进线断路器跳闸压板实现解列功能;⏹A VR跳闸压板实现灭磁功能;⏹启动厂变厂用段快切压板实现厂用段快切装置的启动最终实现切换厂用电。
5、每项保护的具体动作对象在跳闸矩阵中设置,如果某项保护的动作结果为跳机、解列、灭磁、切换厂用电,这种动作结果可简述为全停。
6、500KV断路器有两个跳闸线圈,任何一个带电即可跳闸,第一套电气量保护通过第一个跳闸线圈跳开500KV断路器,第二套电气量保护通过第二个跳闸线圈跳开500KV断路器,非电气量保护通过两个跳闸线圈跳开500KV断路器。
二、发电机保护原理简介1、100%定子接地保护发电机靠近中性点侧发生接地故障时,中性点侧的三次谐波分量将减小而机端侧的三次谐波分量将增大。
本保护判据使用发电机三次谐波零序电压,3U0由机端PT的开口三角形绕组测量得到,经过数字滤波后的三次谐波分量形成保护判据。
本保护动作于信号。
保护自动投入条件:发电机正序电压U1>80V(二次侧)且有功功率P>40%.保护动作条件:3U0>2V(二次侧)延时1.0S2、90%定子接地保护本保护判据使用发电机基波零序电压,3U0由机端PT的开口三角形绕组测量得到,经过数字滤波后的基波分量形成保护判据。
发变组保护说明1) 发电机纵差保护a.该保护作为发电机定子绕组及其出线的相间短路故障的主保护。
b.保护功能:差动保护采用比率制动或标积制动的原理构成;采用循环闭锁出口方式和负序电压解除循环闭锁,具有TA断线判别功能,差动保护瞬时动作于全停。
2) 发电机定子匝间保护a.该保护是发电机定子绕组匝间短路的主保护。
b.保护功能:保护的零序电压取自机端专用TV开口三角,保护反映发电机纵向零序电压的基波分量,并用其三次谐波增量作为制动量,采用电压平衡式原理构成TV断线闭锁和负序功率方向闭锁。
保护次灵敏段瞬时动作于全停,灵敏段经延时动作于全停。
3) 发电机定子接地保护a.保护作为发电机定子绕组单相接地故障保护。
b.保护功能:保护由基波零序电压(取自机端TV开口三角3U0′)和三次谐波电压(取自发电机中性点零序电压3U0〞)部分构成;保护受TV断线的闭锁。
保护延时动作于发信号或全停。
4) 发电机对称过负荷保护a.作为发电机定子绕组过电流故障的保护。
b.保护功能:该保护反应发电机定子电流的大小,由定时限和反时限对称过负荷两部分组成。
当发电机的电流大于定时限动作整定值时,经延时发信号;而大于反时限启动电流值时,保护动作时间与电流大小成反比,出口作用于解列或程序跳闸。
5) 发电机不对称过负荷保护a.保护发动机不对称过负荷、区外不对称短路故障的后备保护。
b.保护功能:保护反应发电机定子电流中的负序分量,由定时限和反时限两部分组成。
定时限部分经延时发信号;反时限部分动作于全停。
6) 发电机转子一点接地保护a.该保护是反应发电机转子及励磁回路绝缘的保护。
采用迭加电源切换采样原理,注入电压为直流50V。
b.保护功能:保护的输入端与转子负极及大轴连接。
转子一点接地保护选择二段定值及二个延时,高定值经短延时发信号或低定值长延时动作于跳闸。
7) 发电机失磁保护a.保护作为发电机励磁电流异常下降或完全消失的失磁故障的保护。
b.保护功能:发电机失磁保护由阻抗判据、转子低电压判据、机端低电压判据、系统低电压判据及机组过功率判据共同组成,并具备TV断线闭锁功能,TV断线发信号。

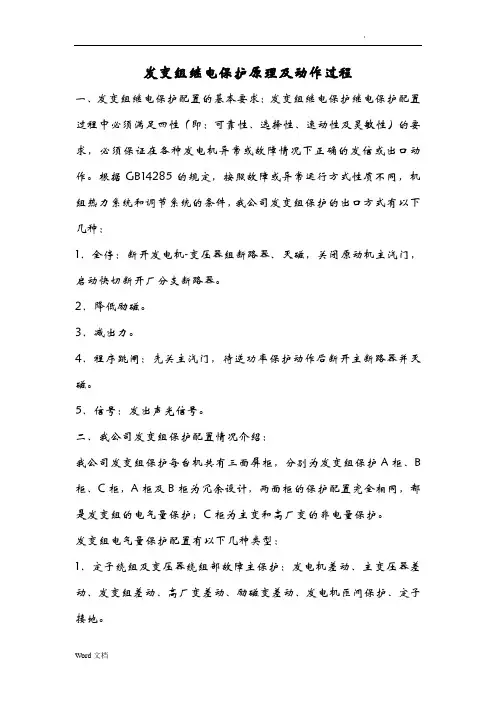

发变组继电保护原理及动作过程一、发变组继电保护配置的基本要求:发变组继电保护继电保护配置过程中必须满足四性(即:可靠性、选择性、速动性及灵敏性)的要求,必须保证在各种发电机异常或故障情况下正确的发信或出口动作。
根据GB14285的规定,按照故障或异常运行方式性质不同,机组热力系统和调节系统的条件,我公司发变组保护的出口方式有以下几种:1.全停:断开发电机-变压器组断路器、灭磁,关闭原动机主汽门,启动快切断开厂分支断路器。
2.降低励磁。
3.减出力。
4.程序跳闸:先关主汽门,待逆功率保护动作后断开主断路器并灭磁。
5.信号:发出声光信号。
二、我公司发变组保护配置情况介绍:我公司发变组保护每台机共有三面屏柜,分别为发变组保护A柜、B 柜、C柜,A柜及B柜为冗余设计,两面柜的保护配置完全相同,都是发变组的电气量保护;C柜为主变和高厂变的非电量保护。
发变组电气量保护配置有以下几种类型:1.定子绕组及变压器绕组部故障主保护:发电机差动、主变压器差动、发变组差动、高厂变差动、励磁变差动、发电机匝间保护、定子接地。
2.定子绕组及变压器绕组部故障后备保护:发电机对称过负荷、发电机不对称过负荷、低阻抗、高厂变复压过流、励磁变过流、励磁绕组过负荷。
3.转子接地保护4.发电机失磁保护5.发电机失步保护6.发电机异常运行保护:发电机过励磁保护、发电机频率异常保护、发电机逆功率保护、发电机程跳逆功率保护、启停机保护、断口闪络保护、发电机断水、发电机热工。
7.主变(间隙)零序保护8.厂用电后备保护:厂变分支过流、分支限时速断、分支零序过流。
9.断路器失灵启动变压器非电量保护:1.变压器重瓦斯2.变压器轻瓦斯3.变压器压力释放4.变压器油温异常5.变压器油位异常6.变压器冷却器全停三、重要保护简绍1.差动保护:包括发电机差动、发变组差动、主变差动、厂变差动、励磁变差动。
我司保护装置的差动保护采用比率制动式保护,以各侧电流差为动作电流,三侧电流最大值或两侧电流平均值做为制动电流。

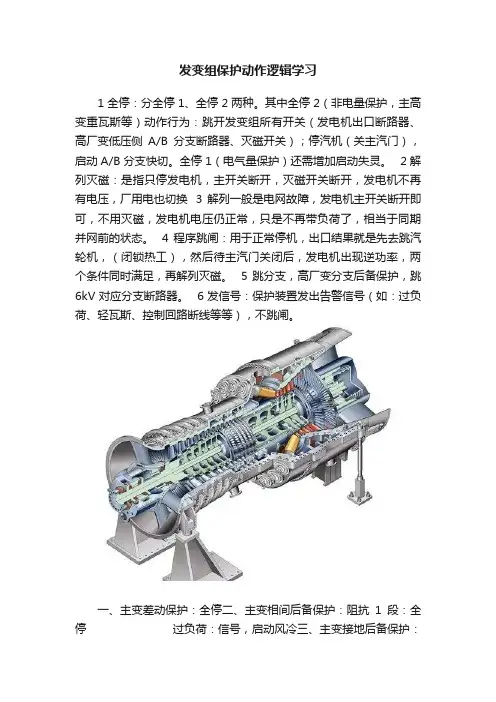

发变组保护动作逻辑学习1全停:分全停1、全停2两种。
其中全停2(非电量保护,主高变重瓦斯等)动作行为:跳开发变组所有开关(发电机出口断路器、高厂变低压侧A/B分支断路器、灭磁开关);停汽机(关主汽门),启动A/B分支快切。
全停1(电气量保护)还需增加启动失灵。
2解列灭磁:是指只停发电机,主开关断开,灭磁开关断开,发电机不再有电压,厂用电也切换 3 解列一般是电网故障,发电机主开关断开即可,不用灭磁,发电机电压仍正常,只是不再带负荷了,相当于同期并网前的状态。
4程序跳闸:用于正常停机,出口结果就是先去跳汽轮机,(闭锁热工),然后待主汽门关闭后,发电机出现逆功率,两个条件同时满足,再解列灭磁。
5跳分支,高厂变分支后备保护,跳6kV对应分支断路器。
6发信号:保护装置发出告警信号(如:过负荷、轻瓦斯、控制回路断线等等),不跳闸。
一、主变差动保护:全停二、主变相间后备保护:阻抗1段:全停过负荷:信号,启动风冷三、主变接地后备保护:中性点零序保护:解列灭磁间隙零序过压:全停间隙零序过流:全停四、发电机差动保护:全停五、发电机匝间保护:全停六、发电机复压过流保护:全停七、发电机定子接地保护:另序电压保护:解列灭磁三次谐波差动保护:全停三次谐波比率保护:全停八、发电机转子接地保护:转子一点接地:信号转子两点接地:全停九、发电机定子过负荷保护:定时限保护:信号反时限保护:全停十、发电机负序过负荷保护:定时限保护:信号反时限保护:全停十一、发电机失磁保护保护:I段减出力,II、III段全停十二、发电机失步保护:区外:信号区内:全停十三、发电机过电压保护:全停十四、发电机过励磁保护:退出十五、发电机功率保护:逆功率全停,程跳逆功率全停十六、发电机低频保护:低频I、II、III段信号,低频IV段解列十七、发电机启停机保护:全停十八、发电机误上电保护:全停十九、主变过励磁保护:定时限I段:信号定时限II段:减励磁反时限:全停二十、励磁变后备保护(过流I、II段):全停二十一、励磁变过负荷保护:定时限保护:信号反时限保护:全停二十二、高厂变差动:全停二十三、高厂变高压侧后备:复压闭锁过流I段:全停过负荷:信号,启动风冷二十四、高厂变低压侧分支后备:过流II段:跳分支,闭锁自投二十五、断水保护:全停二十六、主变冷却器故障:油温85度,冷却器全停30分钟:全停二十七、高压厂变重瓦斯:全停二十八、高压厂变压力释放:全停二十九、主变重瓦斯:全停三十、主变压力释放:信号三十一、高厂变温度高高(95度):信号三十二、高厂变轻瓦斯:信号三十三、高厂变温度高(75度):信号三十四、主变轻瓦斯:信号三十五、主变油温高:信号三十六、主变油位:信号三十七、主变绕组温度:信号三十八、高厂变绕组温度:信号。
发变组继电保护原理及动作过程一、发变组继电保护配置的基本要求:发变组继电保护继电保护配置过程中必须满足四性(即:可靠性、选择性、速动性及灵敏性)的要求,必须保证在各种发电机异常或故障情况下正确的发信或出口动作。
根据GB14285的规定,按照故障或异常运行方式性质不同,机组热力系统和调节系统的条件,我公司发变组保护的出口方式有以下几种:1.全停:断开发电机-变压器组断路器、灭磁,关闭原动机主汽门,启动快切断开厂分支断路器。
2.降低励磁。
3.减出力。
4.程序跳闸:先关主汽门,待逆功率保护动作后断开主断路器并灭磁。
5.信号:发出声光信号。
二、我公司发变组保护配置情况介绍:我公司发变组保护每台机共有三面屏柜,分别为发变组保护A柜、B 柜、C柜,A柜及B柜为冗余设计,两面柜的保护配置完全相同,都是发变组的电气量保护;C柜为主变和高厂变的非电量保护。
发变组电气量保护配置有以下几种类型:1.定子绕组及变压器绕组内部故障主保护:发电机差动、主变压器差动、发变组差动、高厂变差动、励磁变差动、发电机匝间保护、定子接地。
2.定子绕组及变压器绕组内部故障后备保护:发电机对称过负荷、发电机不对称过负荷、低阻抗、高厂变复压过流、励磁变过流、励磁绕组过负荷。
3.转子接地保护4.发电机失磁保护5.发电机失步保护6.发电机异常运行保护:发电机过励磁保护、发电机频率异常保护、发电机逆功率保护、发电机程跳逆功率保护、启停机保护、断口闪络保护、发电机断水、发电机热工。
7.主变(间隙)零序保护8.厂用电后备保护:厂变分支过流、分支限时速断、分支零序过流。
9.断路器失灵启动变压器非电量保护:1.变压器重瓦斯2.变压器轻瓦斯3.变压器压力释放4.变压器油温异常5.变压器油位异常6.变压器冷却器全停三、重要保护简绍1.差动保护:包括发电机差动、发变组差动、主变差动、厂变差动、励磁变差动。
我司保护装置的差动保护采用比率制动式保护,以各侧电流差为动作电流,三侧电流最大值或两侧电流平均值做为制动电流。
