发变组继电保护基本知识及动作过程

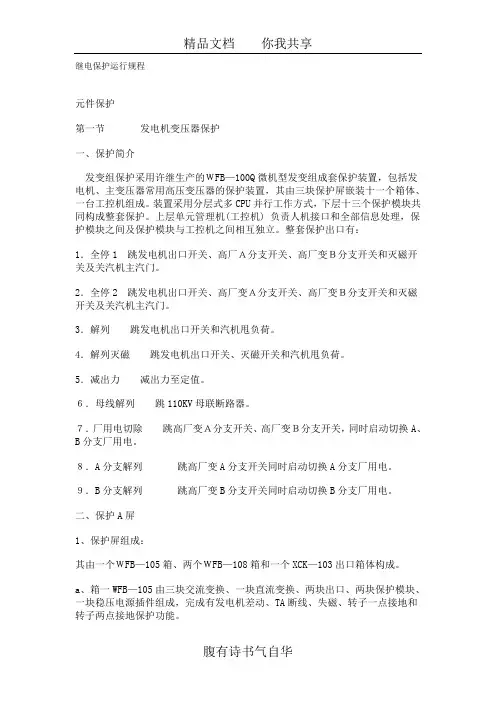

继电保护运行规程元件保护第一节发电机变压器保护一、保护简介发变组保护采用许继生产的ＷFB—100Q微机型发变组成套保护装置，包括发电机、主变压器常用高压变压器的保护装置，其由三块保护屏嵌装十一个箱体、一台工控机组成。

装置采用分层式多CPU并行工作方式，下层十三个保护模块共同构成整套保护。

上层单元管理机(工控机) 负责人机接口和全部信息处理，保护模块之间及保护模块与工控机之间相互独立。

整套保护出口有：1．全停1 跳发电机出口开关、高厂Ａ分支开关、高厂变Ｂ分支开关和灭磁开关及关汽机主汽门。

2．全停2 跳发电机出口开关、高厂变Ａ分支开关、高厂变Ｂ分支开关和灭磁开关及关汽机主汽门。

3．解列跳发电机出口开关和汽机甩负荷。

4．解列灭磁跳发电机出口开关、灭磁开关和汽机甩负荷。

5．减出力减出力至定值。

６．母线解列跳110KV母联断路器。

７．厂用电切除跳高厂变Ａ分支开关、高厂变Ｂ分支开关，同时启动切换A、B分支厂用电。

８．A分支解列跳高厂变A分支开关同时启动切换A分支厂用电。

９．B分支解列跳高厂变B分支开关同时启动切换B分支厂用电。

二、保护A屏1、保护屏组成：其由一个ＷFB—105箱、两个ＷFB—108箱和一个XCK—103出口箱体构成。

a、箱一WFB—105由三块交流变换、一块直流变换、两块出口、两块保护模块、一块稳压电源插件组成，完成有发电机差动、TA断线、失磁、转子一点接地和转子两点接地保护功能。

b、箱二WFB—108由三块交流变换、一块辅助信号、一块出口、两块保护模块、两块稳压电源插件组成，完成有定子接地、励磁变过流、励磁变过负荷、主变瓦斯、主变温度、主变压力释放及主变冷却系统故障保护功能。

c、箱三WFB—108箱由三块交流变换、一块辅助信号、一块出口、两块保护模块、两块稳压电源插件组成，完成有匝间保护、YH断线、发电机对称过负荷，发电机负序过流、发电机断水、励磁系统故障和热工保护(我厂没用) 保护功能。

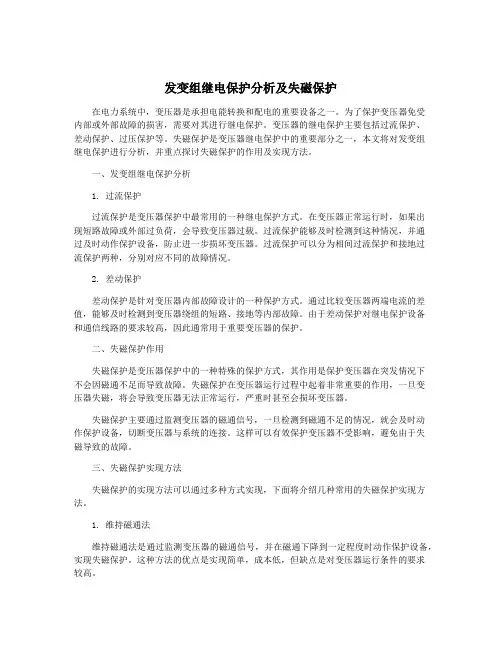

发变组继电保护分析及失磁保护在电力系统中，变压器是承担电能转换和配电的重要设备之一。

为了保护变压器免受内部或外部故障的损害，需要对其进行继电保护。

变压器的继电保护主要包括过流保护、差动保护、过压保护等。

失磁保护是变压器继电保护中的重要部分之一，本文将对发变组继电保护进行分析，并重点探讨失磁保护的作用及实现方法。

一、发变组继电保护分析1. 过流保护过流保护是变压器保护中最常用的一种继电保护方式。

在变压器正常运行时，如果出现短路故障或外部过负荷，会导致变压器过载。

过流保护能够及时检测到这种情况，并通过及时动作保护设备，防止进一步损坏变压器。

过流保护可以分为相间过流保护和接地过流保护两种，分别对应不同的故障情况。

2. 差动保护差动保护是针对变压器内部故障设计的一种保护方式。

通过比较变压器两端电流的差值，能够及时检测到变压器绕组的短路、接地等内部故障。

由于差动保护对继电保护设备和通信线路的要求较高，因此通常用于重要变压器的保护。

二、失磁保护作用失磁保护是变压器保护中的一种特殊的保护方式，其作用是保护变压器在突发情况下不会因磁通不足而导致故障。

失磁保护在变压器运行过程中起着非常重要的作用，一旦变压器失磁，将会导致变压器无法正常运行，严重时甚至会损坏变压器。

失磁保护主要通过监测变压器的磁通信号，一旦检测到磁通不足的情况，就会及时动作保护设备，切断变压器与系统的连接。

这样可以有效保护变压器不受影响，避免由于失磁导致的故障。

三、失磁保护实现方法失磁保护的实现方法可以通过多种方式实现，下面将介绍几种常用的失磁保护实现方法。

1. 维持磁通法维持磁通法是通过监测变压器的磁通信号，并在磁通下降到一定程度时动作保护设备，实现失磁保护。

这种方法的优点是实现简单，成本低，但缺点是对变压器运行条件的要求较高。

2. 低压继电器法低压继电器法是通过在低压绕组上接入一台低压继电器，当绕组出现短路或接地故障时，低压继电器将会失去吸合，从而动作失磁保护。

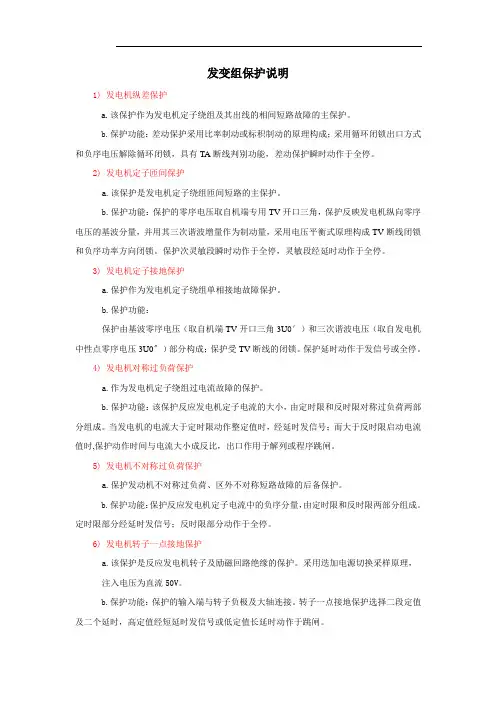

发变组保护说明1) 发电机纵差保护a.该保护作为发电机定子绕组及其出线的相间短路故障的主保护。

b.保护功能：差动保护采用比率制动或标积制动的原理构成；采用循环闭锁出口方式和负序电压解除循环闭锁，具有TA断线判别功能，差动保护瞬时动作于全停。

2) 发电机定子匝间保护a.该保护是发电机定子绕组匝间短路的主保护。

b.保护功能：保护的零序电压取自机端专用TV开口三角，保护反映发电机纵向零序电压的基波分量，并用其三次谐波增量作为制动量，采用电压平衡式原理构成TV断线闭锁和负序功率方向闭锁。

保护次灵敏段瞬时动作于全停，灵敏段经延时动作于全停。

3) 发电机定子接地保护a.保护作为发电机定子绕组单相接地故障保护。

b.保护功能：保护由基波零序电压（取自机端TV开口三角3U0′）和三次谐波电压（取自发电机中性点零序电压3U0〞）部分构成；保护受TV断线的闭锁。

保护延时动作于发信号或全停。

4) 发电机对称过负荷保护a.作为发电机定子绕组过电流故障的保护。

b.保护功能：该保护反应发电机定子电流的大小，由定时限和反时限对称过负荷两部分组成。

当发电机的电流大于定时限动作整定值时，经延时发信号；而大于反时限启动电流值时,保护动作时间与电流大小成反比，出口作用于解列或程序跳闸。

5) 发电机不对称过负荷保护a.保护发动机不对称过负荷、区外不对称短路故障的后备保护。

b.保护功能：保护反应发电机定子电流中的负序分量，由定时限和反时限两部分组成。

定时限部分经延时发信号；反时限部分动作于全停。

6) 发电机转子一点接地保护a.该保护是反应发电机转子及励磁回路绝缘的保护。

采用迭加电源切换采样原理，注入电压为直流50V。

b.保护功能：保护的输入端与转子负极及大轴连接。

转子一点接地保护选择二段定值及二个延时，高定值经短延时发信号或低定值长延时动作于跳闸。

7) 发电机失磁保护a.保护作为发电机励磁电流异常下降或完全消失的失磁故障的保护。

b.保护功能：发电机失磁保护由阻抗判据、转子低电压判据、机端低电压判据、系统低电压判据及机组过功率判据共同组成，并具备TV断线闭锁功能，TV断线发信号。

继电保护原理基础
继电保护是电力系统中常用的一种保护手段，它通过检测电力系统的异常状态，及时地切断故障电路，以保护设备和人员的安全。

其工作原理基于电路中的电流、电压、功率等物理量变化，利用继电器的动作来实现保护动作。

继电保护的基本原理是传感器将电力系统中的电流、电压等物理量转化为相应的信号，然后经过信号输出、信号处理等步骤，最终控制继电器动作。

一般来说，继电保护的工作流程包括以下几个步骤：
1. 传感器检测：传感器将电力系统中的电流、电压等物理量转化为电信号。

比如，电流互感器可以将高电压系统中的电流转化为低电压电流信号。

2. 信号输出：经过传感器检测后，得到的电信号需要进行处理，并输出给继电器。

这一步通常由信号处理模块完成，可以对信号进行放大、滤波等处理，以保证输出的信号稳定可靠。

3. 继电器动作：继电器是继电保护的核心组成部分，它根据输入的信号进行判断，并控制其触点的闭合或断开。

当电力系统出现异常情况时，继电器将根据预设的保护动作逻辑来进行相应的动作。

4. 保护动作：继电器动作后，将会触发保护设备执行相应的保护动作，如切断故障电路，保护设备免受进一步损坏。

继电保护的原理基于电力系统的物理量变化，通过传感器检测、信号输出、继电器动作和保护动作等步骤来实现对电力系统的保护。

不同类型的继电保护可以针对电压过高、电流过载、短路故障等不同故障情况进行保护，以确保电力系统运行的安全稳定。

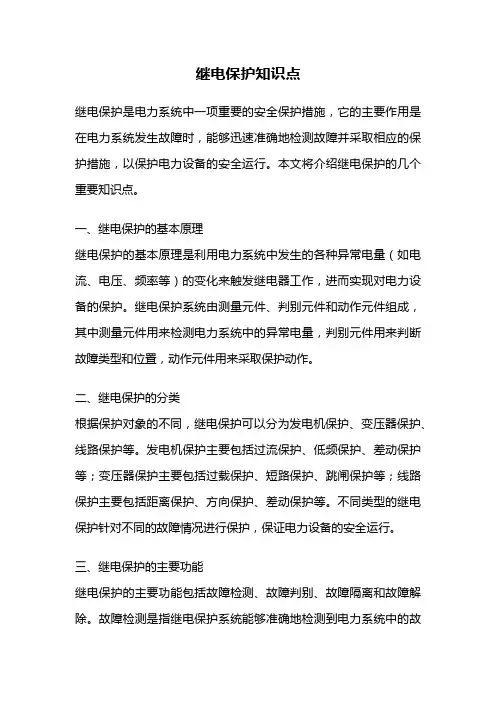

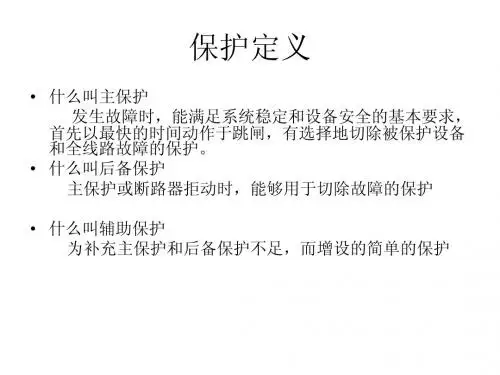

继电保护知识点继电保护是电力系统中一项重要的安全保护措施，它的主要作用是在电力系统发生故障时，能够迅速准确地检测故障并采取相应的保护措施，以保护电力设备的安全运行。

本文将介绍继电保护的几个重要知识点。

一、继电保护的基本原理继电保护的基本原理是利用电力系统中发生的各种异常电量（如电流、电压、频率等）的变化来触发继电器工作，进而实现对电力设备的保护。

继电保护系统由测量元件、判别元件和动作元件组成，其中测量元件用来检测电力系统中的异常电量，判别元件用来判断故障类型和位置，动作元件用来采取保护动作。

二、继电保护的分类根据保护对象的不同，继电保护可以分为发电机保护、变压器保护、线路保护等。

发电机保护主要包括过流保护、低频保护、差动保护等；变压器保护主要包括过载保护、短路保护、跳闸保护等；线路保护主要包括距离保护、方向保护、差动保护等。

不同类型的继电保护针对不同的故障情况进行保护，保证电力设备的安全运行。

三、继电保护的主要功能继电保护的主要功能包括故障检测、故障判别、故障隔离和故障解除。

故障检测是指继电保护系统能够准确地检测到电力系统中的故障信号；故障判别是指继电保护系统能够判断故障的类型和位置；故障隔离是指继电保护系统能够迅速将故障部分与正常部分隔离开来，以防止故障进一步扩大；故障解除是指继电保护系统在故障被排除后能够及时恢复正常运行状态。

四、继电保护的常见故障在电力系统中，常见的故障包括短路故障、过载故障、接地故障等。

短路故障是指电力系统中两个或多个电路之间出现低阻抗连接，导致电流异常增大；过载故障是指电力设备长时间工作在超过其额定负荷的状态下，导致温度升高、绝缘老化等问题；接地故障是指电力系统中出现接地故障导致接地电流异常增大。

继电保护系统能够对这些故障进行检测和保护，确保电力设备的安全运行。

五、继电保护的发展趋势随着电力系统的发展和变化，继电保护技术也在不断创新和进步。

目前，继电保护系统采用数字化技术，实现了信息传输的高速化和高可靠性，提高了保护系统的准确性和灵敏度。

发变组保护原理培训一、前言变组保护作为电力系统中重要的保护装置，对于变压器的安全运行起着至关重要的作用。

变组保护原理培训是为了提高电力系统工程师对变组保护的理解和掌握，使其能够更好地应对各种故障和异常情况，保障电力系统的稳定和可靠运行。

本文将对变组保护的原理和应用进行详细介绍，帮助各位工程师更好地了解和运用变组保护装置。

二、变组保护原理1. 变组保护的概念变组保护是指通过对变压器的电气参数进行监测和保护，及时检测和清除电力系统中变压器的故障，从而保护变压器免受损坏或危险。

变组保护主要包括差动保护、过流保护、电压保护等功能。

2. 变组保护的原理差动保护是变组保护的核心，其原理是利用电流变压器或电流互感器对变压器的输入输出电流进行比较，当输入输出电流存在差异时，即表示变压器内部存在短路或接地故障。

过流保护是指通过对变压器的电流进行监测，当电流超过额定值时即进行动作，以保护变压器免受过载或短路故障影响。

电压保护是指对变压器的输入输出电压进行监测，当电压超出范围时即进行动作，以保护变压器免受过压或欠压的影响。

3. 变组保护的应用变组保护主要应用于电力系统中的各种变压器，包括发电厂变压器、配电变压器、交流站变压器等。

通过对变压器进行有效的保护，能够保障电力系统的安全、稳定和可靠运行。

三、变组保护装置的类型1. 差动保护装置差动保护装置是变组保护中最重要的一种，其主要功能是对变压器的输入输出电流进行差动比较，以判断是否存在内部短路或接地故障。

差动保护装置通常由电流互感器、比较器和动作装置组成，其动作速度快、可靠性高。

2. 过流保护装置过流保护装置是对变压器的输入输出电流进行监测，当电流超出额定值时即进行动作，以保护变压器免受过载或短路故障的影响。

过流保护装置通常由电流互感器、比较器和动作装置组成，其动作速度快、适用范围广。

3. 电压保护装置电压保护装置是对变压器的输入输出电压进行监测，当电压超出范围时即进行动作，以保护变压器免受过压或欠压的影响。

发变组继电保护整定计算培训资料一、引言发变组继电保护是电力系统中重要的安全保障措施，它能够在发生故障时及时切除故障电路，保护设备和人员的安全。

为了正确地整定发变组继电保护装置，需要进行相应的计算和培训。

本文将提供一份详细的发变组继电保护整定计算培训资料，以帮助读者全面了解该领域的知识和技能。

二、发变组继电保护整定计算概述1. 发变组继电保护整定的目的和重要性发变组继电保护整定的目的是为了确保系统在发生故障时能够快速、准确地切除故障电路，保护设备和人员的安全。

整定的准确性对于电力系统的稳定运行至关重要。

2. 发变组继电保护整定计算的基本原理发变组继电保护整定计算的基本原理是根据电力系统的特性和设备的参数，采用合适的数学模型和算法，计算出继电保护装置的整定参数，以满足系统的保护要求。

三、发变组继电保护整定计算培训资料内容1. 发变组继电保护基础知识1.1 发变组继电保护的基本概念和分类1.2 发变组继电保护的工作原理和功能1.3 发变组继电保护的整定原则和方法2. 发变组继电保护整定计算方法2.1 故障电流计算方法2.2 故障电流采样和处理方法2.3 发变组继电保护整定参数计算方法2.4 整定参数的优化和调整方法3. 发变组继电保护整定计算实例分析3.1 发变组继电保护整定计算实例的背景介绍3.2 故障电流计算实例分析3.3 整定参数计算实例分析3.4 整定参数优化和调整实例分析四、发变组继电保护整定计算培训资料的优势1. 详细的理论知识和实用技巧本资料提供了发变组继电保护整定计算所需的理论知识和实用技巧，读者可以通过学习资料中的内容，全面了解发变组继电保护整定计算的原理和方法。

2. 实例分析和案例演练资料中提供了多个实例分析和案例演练，读者可以通过这些实例来加深对发变组继电保护整定计算的理解，并掌握实际应用中的技巧和注意事项。

3. 专业的讲解和指导资料的编写和讲解由电力系统领域的专业人士完成，他们具有丰富的工作经验和深厚的理论基础，能够为读者提供专业的讲解和指导。

欢迎阅读1、发变组有哪些保护及动作范围？1.发电机差动保护：用来反映发电机定子绕组和引出线相间短路故障，瞬时动作于全停I、II。

2. 主变压器差动保护：主变压器差动保护通常为三侧电流，其主变压器差动保护范围为三侧电流互感器所限定的区域（即主变压器本体、发电机至主变压器和厂用变压器的引线以及主变压器高压侧至高压断路器的引线），可以反映该区域内的相间短路，瞬时动作于全停I、II。

3．高厂变差动保护：保护范围包括变压器本体及套管引出线，能够反映保护范围内的各种相间、接地及匝间短路故障，瞬时动作于全停I、II。

4.励磁回路一点接地、两点接地保护：对于静止励磁的发电机正常运行时，励磁回路对地之间有一定的绝缘电阻和分布电容。

当励磁绕组绝缘严重下降或损坏时，会引起励磁回路的接地故障，最常见的是一点接地故障。

发生一点接地故障时，由于没有形成电流5.951567.89断路器。

PT10II。

11121314．6KV15．高压厂用变压器低压分支过流保护：作为 6KV厂用母线及所接元件相间短路的后备保护：动作于跳分支、闭锁快切。

16．发电机失步保护：是反映发电机失步状态的，失步保护应满足：（1）正确区分系统短路与振荡；（2）正确判定失步振荡与稳定振荡。

利用两个阻抗继电器先后动作顺序反映发电机端测量阻抗的变化。

本保护靠正序阻抗轨迹穿越外圆和中圆的时间段的长短，来区分系统短路与振荡；靠阻抗轨迹穿越外圆和中圆的时间段和穿越中圆和外圆的时间段的长短来区分失步振荡与稳定振荡。

出口方式：当判断为减速失步时发减速脉冲，当判断为加速失步时发加速脉冲，加速或减速脉冲作用于降低或提高原动机出力，经过处理仍处于失步状态时，动作于程跳。

17．发电机过电压保护：防止发电机定子绕组过电压，延时动作于全停I、II。

18．发电机匝间保护：作为发电机定子绕组匝间短路的主保护。

按照反映发电机机端对中性点零序电压原理构成。

逻辑关系：零序电压元件动作，负序功率方向元件不动作，PT断线判别元件不动作，则保护动作。

发变组继电保护分析及失磁保护一、引言电力系统是现代社会不可或缺的基础设施，而电力变压器是电网中起着至关重要作用的设备之一。

为了确保电力变压器的安全运行，继电保护系统就显得非常重要。

而其中的失磁保护又是变压器继电保护系统中的重要组成部分。

本文将对发变组继电保护进行分析，并重点探讨失磁保护的作用和重要性。

二、发变组继电保护的基本原理1. 发变组继电保护的作用发变组是电网中承担电力传输和分配作用的设备，它既具有变压和变流的功能，又起到继电保护作用。

发变组继电保护的作用主要包括：对发变组内部和外部的故障进行快速识别和处理，保障发变组的安全运行和自身的保护。

2. 发变组继电保护的基本原理发变组继电保护主要基于变压器中电流、电压和温度等参数的监测，通过对这些参数进行实时监测和分析，判断发变组的运行状态是否正常，并在发现异常情况时，实施相应的保护动作，以确保发变组和电力系统的安全运行。

三、失磁保护的重要性1. 失磁保护的作用失磁保护是变压器继电保护系统中的一项重要保护措施。

在变压器运行中，由于各种原因，变压器的磁场可能会丧失，导致变压器的短路电流急剧增大，从而对变压器和电网造成严重危害。

失磁保护的主要作用即是对变压器的磁场情况进行实时监测，并在发现磁场丧失的情况下，及时采取相应的保护措施，避免发生严重事故。

2. 失磁保护的重要性失磁保护对变压器的安全运行至关重要。

一旦变压器发生失磁，会导致变压器出现过载、烧毁甚至引发火灾等严重后果，对电网造成严重影响。

失磁保护的重要性不言而喻，必须高度重视。

四、失磁保护的实现方式1. 失磁保护的监测指标失磁保护主要通过监测变压器的磁场状态来实现，具体的监测指标包括：磁通密度、磁通波动程度、磁通不对称程度等。

这些指标可以通过传感器等设备进行实时监测，并传输至变压器继电保护系统进行分析。

2. 失磁保护的实现方法失磁保护的实现方法主要包括：电流比较法、电压比较法和磁通密度法等。

磁通密度法是常用的实现方式，通过监测变压器内部的磁通密度，当磁通密度超过或低于一定的阈值时，即可判断出变压器的失磁情况，并及时实施保护动作。

发变组保护一、发变组保护的动作控制对象：1. 全停：断开发变组220KV断路器，断开灭磁开关、励磁开关、高厂变分支DL，起动6KV 电源快切装置，关主汽门，MFT动作，起动失灵保护（不允许非电量保护起动失灵保护）。

2. 母线解列：断开母联与分段DL。

3. 程序跳闸：关闭主汽门，闭锁热工保护（是电气联关主汽门保护吗？）。

4. 程序逆功率：由发电程序跳闸起动，其保护除关闭主汽门以外，其余同全停保护。

5. 起停机保护：跳灭磁开关。

6. 分支DL跳闸：高厂变6KV分支断路器跳。

7. 切换6KV电源：6KV工作电源跳，备用电源合闸。

8. 减出力：汽机出力减至规定值（手动）。

9. 减励磁：降低励磁电源。

10. 信号：发声光信号。

☆如上述出口动作需要发变组220KV断路器、母联DL跳闸，应该接入该DL两个跳闸线圈构成的双跳闸回路，以便实现双重化继电保护。

二、启备变保护动作控制对象：1. 跳闸：断开其高低压侧DL。

2. 分支解列：其两低压分支DL跳闸。

3. 信号：发声光信号。

三、发变组保护介绍：1. 失步：机组惯常数明显降低（转子质量与容量不成比例增加），发电机易于失步，因此大型机组要求装设此保护。

2. 定子匝间短路和接地保护：轴向长度与直径之比明显增大，振动加剧，匝间绝缘磨损加快，还会引起冷却系统故障，因此要求装此保护。

3. 为避免跳闸造成对系统的冲击和对主机辅机制损伤，保护出口应针对不同情况合理动作于减出力，程序跳闸，跳闸灭磁，跳闸，停机等多种形式，以避免轻易紧急停机。

4. 双重化主保护装置分别由两个不同的直流母线馈线或两个电源装置供电，双重化主保护及后备保护系统均从单独电流互感器输入。

发变组采用微机型保护设备。

5. 电量和非电量保护的出口继电器分开，非电量保护不允许起动失灵保护。

6. 保护用直流继电器运行电压范围至少应为70%-110%额定电压（Ue=220KV）。

7. 保护装置有完善的自诊断用防误动的闭锁功能（诊断到自故障，闭锁相关保护动作）。
