模具制造工艺流程(简易)

简述模具制造工艺路线模具是工业生产中不可或缺的重要工具，它的制造工艺路线是一个复杂的过程，需要经过多个环节的加工和处理。

本文将从模具制造的基本流程、工艺路线、加工方法和质量控制等方面进行详细介绍。

一、模具制造的基本流程模具制造的基本流程包括设计、加工、热处理、装配和调试等环节。

其中，设计是模具制造的第一步，它是整个制造过程的基础。

设计师需要根据客户的要求和产品的特点，绘制出模具的图纸和工艺流程。

加工是模具制造的核心环节，它包括铣削、钻孔、车削、磨削、电火花加工等多种加工方法。

热处理是为了提高模具的硬度和耐磨性，常用的热处理方法有淬火、回火、正火、淬硬等。

装配是将加工好的零部件组装成完整的模具，调试是为了检验模具的质量和性能是否符合要求。

二、模具制造的工艺路线模具制造的工艺路线是一个复杂的过程，需要经过多个环节的加工和处理。

一般来说，模具制造的工艺路线包括以下几个步骤：1.设计：根据客户的要求和产品的特点，绘制出模具的图纸和工艺流程。

2.加工：根据设计图纸，进行铣削、钻孔、车削、磨削、电火花加工等多种加工方法，制造出模具的各个零部件。

3.热处理：将模具的零部件进行淬火、回火、正火、淬硬等热处理方法，提高模具的硬度和耐磨性。

4.装配：将加工好的零部件组装成完整的模具，包括模具的上模、下模、导柱、导套、顶针、顶针座等零部件。

5.调试：对装配好的模具进行调试，检验模具的质量和性能是否符合要求。

三、模具制造的加工方法模具制造的加工方法包括铣削、钻孔、车削、磨削、电火花加工等多种方法。

其中，铣削是模具制造中最常用的加工方法之一，它可以用来加工平面、曲面、凸轮等各种形状的零部件。

钻孔是用来加工孔洞的方法，车削是用来加工圆柱形零部件的方法，磨削是用来加工高精度零部件的方法，电火花加工是用来加工硬度高、形状复杂的零部件的方法。

四、模具制造的质量控制模具制造的质量控制是确保模具质量和性能符合要求的重要环节。

在模具制造过程中，需要进行多次检验和测试，以确保模具的质量和性能符合要求。

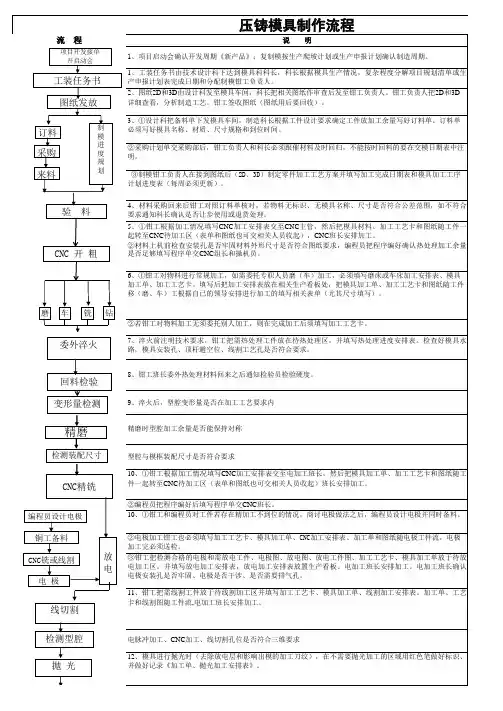

模具制造工艺流程（简易）总的来说模具制作工艺流程如下：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产A：模架加工：1打编号，2 A/B板加工，3面板加工，4顶针固定板加工，5底板加工B：模芯加工：1飞边，2粗磨，3铣床加工，4钳工加工，5CNC粗加工，6热处理，7精磨，8CNC精加工，9电火花加工，10省模C：模具零件加工：1滑块加工，2压紧块加工，3分流锥浇口套加工，4镶件加工模架加工细节1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。

2，A/B板加工（即动定模框加工），a：A/B板加工应保证模框的平行度和垂直度为0.02mm，b ：铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角c:钳工加工：攻牙，修毛边。

3，面板加工：铣床加工镗机咀孔或加工料嘴孔。

4，顶针固定板加工：铣床加工：顶针板与B板用回针连结，B板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。

5，底板加工：铣床加工：划线，校正，镗孔，倒角。

（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）模芯加工细节1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在0.05mm，留余量双边0.6-0.8mm3）铣床加工：先将铣床机头校正，保证在0.02mm之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R角。

4）钳工加工：攻牙，打字码5）CNC粗加工6）发外热处理HRC48-527）精磨；大水磨加工至比模框负0.04mm，保证平行度和垂直度在0.02mm之内8）CNC精加工9）电火花加工10）省模，保证光洁度，控制好型腔尺寸。

11）加工进浇口，排气，锌合金一般情况下浇口开0.3-0.5mm，排气开0.06-0.1mm，铝合金浇口开0.5-1.2mm排气开0.1-0.2，塑胶排气开0.01-0.02，尽量宽一点，薄一点。

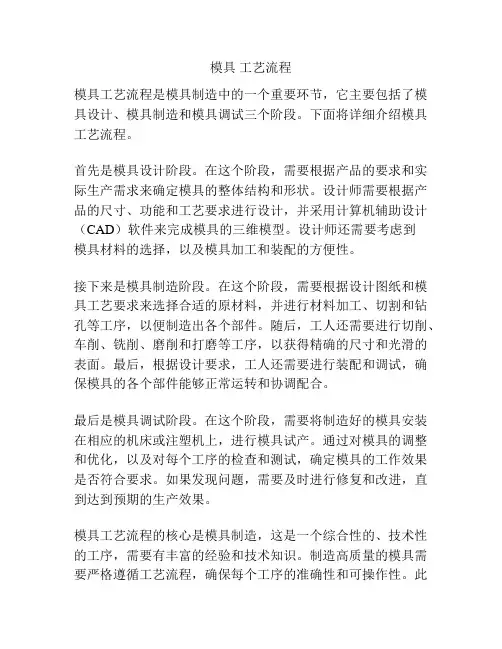

模具工艺流程模具工艺流程是模具制造中的一个重要环节，它主要包括了模具设计、模具制造和模具调试三个阶段。

下面将详细介绍模具工艺流程。

首先是模具设计阶段。

在这个阶段，需要根据产品的要求和实际生产需求来确定模具的整体结构和形状。

设计师需要根据产品的尺寸、功能和工艺要求进行设计，并采用计算机辅助设计（CAD）软件来完成模具的三维模型。

设计师还需要考虑到模具材料的选择，以及模具加工和装配的方便性。

接下来是模具制造阶段。

在这个阶段，需要根据设计图纸和模具工艺要求来选择合适的原材料，并进行材料加工、切割和钻孔等工序，以便制造出各个部件。

随后，工人还需要进行切削、车削、铣削、磨削和打磨等工序，以获得精确的尺寸和光滑的表面。

最后，根据设计要求，工人还需要进行装配和调试，确保模具的各个部件能够正常运转和协调配合。

最后是模具调试阶段。

在这个阶段，需要将制造好的模具安装在相应的机床或注塑机上，进行模具试产。

通过对模具的调整和优化，以及对每个工序的检查和测试，确定模具的工作效果是否符合要求。

如果发现问题，需要及时进行修复和改进，直到达到预期的生产效果。

模具工艺流程的核心是模具制造，这是一个综合性的、技术性的工序，需要有丰富的经验和技术知识。

制造高质量的模具需要严格遵循工艺流程，确保每个工序的准确性和可操作性。

此外，模具制造过程中还需要注意使用合适的设备和工具，以确保模具的质量和长久的使用寿命。

总结起来，模具工艺流程是模具制造的重要环节，它包括了模具设计、模具制造和模具调试三个阶段。

这个流程需要经验丰富的设计师和工人协作配合，使用合适的工艺和设备，以保证模具的质量和生产效率。

只有依照工艺流程规范进行制造，才能生产出满足产品需求的高质量模具，并为企业的发展做出贡献。

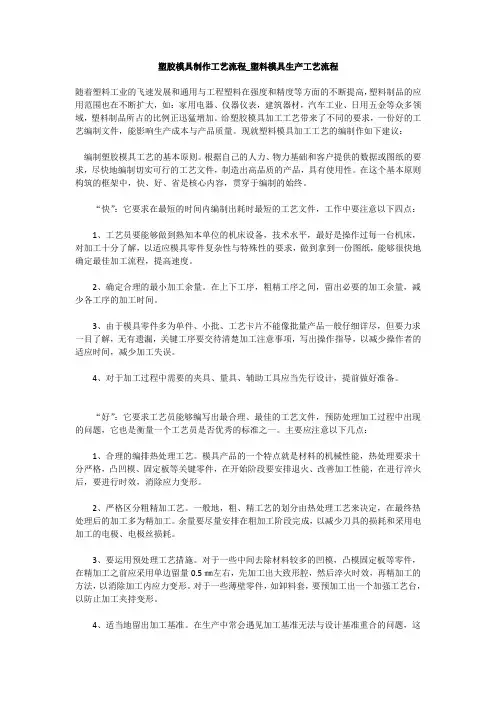

塑胶模具制作工艺流程_塑料模具生产工艺流程随着塑料工业的飞速发展和通用与工程塑料在强度和精度等方面的不断提高，塑料制品的应用范围也在不断扩大，如：家用电器、仪器仪表，建筑器材，汽车工业、日用五金等众多领域，塑料制品所占的比例正迅猛增加。

给塑胶模具加工工艺带来了不同的要求，一份好的工艺编制文件，能影响生产成本与产品质量。

现就塑料模具加工工艺的编制作如下建议：编制塑胶模具工艺的基本原则。

根据自己的人力、物力基础和客户提供的数据或图纸的要求，尽快地编制切实可行的工艺文件，制造出高品质的产品，具有使用性。

在这个基本原则构筑的框架中，快、好、省是核心内容，贯穿于编制的始终。

“快”：它要求在最短的时间内编制出耗时最短的工艺文件，工作中要注意以下四点：1、工艺员要能够做到熟知本单位的机床设备，技术水平，最好是操作过每一台机床，对加工十分了解，以适应模具零件复杂性与特殊性的要求，做到拿到一份图纸，能够很快地确定最佳加工流程，提高速度。

2、确定合理的最小加工余量。

在上下工序，粗精工序之间，留出必要的加工余量，减少各工序的加工时间。

3、由于模具零件多为单件、小批、工艺卡片不能像批量产品一般仔细详尽，但要力求一目了解，无有遗漏，关键工序要交待清楚加工注意事项，写出操作指导，以减少操作者的适应时间，减少加工失误。

4、对于加工过程中需要的夹具、量具、辅助工具应当先行设计，提前做好准备。

“好”：它要求工艺员能够编写出最合理、最佳的工艺文件，预防处理加工过程中出现的问题，它也是衡量一个工艺员是否优秀的标准之一。

主要应注意以下几点：1、合理的编排热处理工艺。

模具产品的一个特点就是材料的机械性能，热处理要求十分严格，凸凹模、固定板等关键零件，在开始阶段要安排退火、改善加工性能，在进行淬火后，要进行时效，消除应力变形。

2、严格区分粗精加工艺。

一般地，粗、精工艺的划分由热处理工艺来决定，在最终热处理后的加工多为精加工。

余量要尽量安排在粗加工阶段完成，以减少刀具的损耗和采用电加工的电极、电极丝损耗。

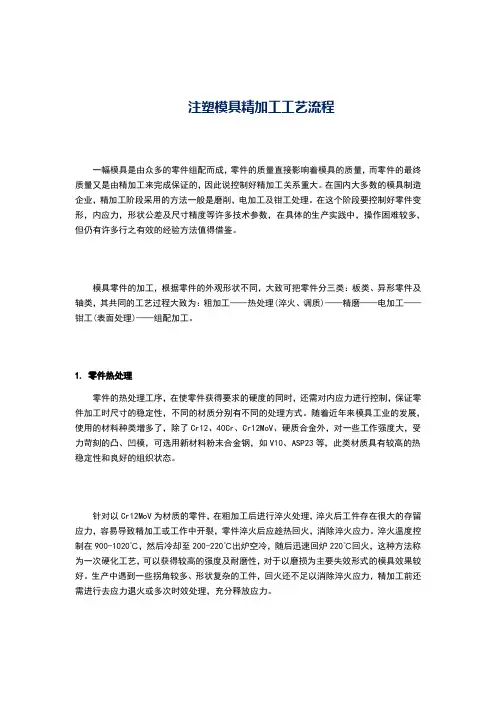

注塑模具精加工工艺流程一幅模具是由众多的零件组配而成，零件的质量直接影响着模具的质量，而零件的最终质量又是由精加工来完成保证的，因此说控制好精加工关系重大。

在国内大多数的模具制造企业，精加工阶段采用的方法一般是磨削，电加工及钳工处理。

在这个阶段要控制好零件变形，内应力，形状公差及尺寸精度等许多技术参数，在具体的生产实践中，操作困难较多，但仍有许多行之有效的经验方法值得借鉴。

模具零件的加工，根据零件的外观形状不同，大致可把零件分三类：板类、异形零件及轴类，其共同的工艺过程大致为：粗加工——热处理(淬火、调质)——精磨——电加工——钳工(表面处理)——组配加工。

1. 零件热处理零件的热处理工序，在使零件获得要求的硬度的同时，还需对内应力进行控制，保证零件加工时尺寸的稳定性，不同的材质分别有不同的处理方式。

随着近年来模具工业的发展，使用的材料种类增多了，除了Cr12、40Cr、Cr12MoV、硬质合金外，对一些工作强度大，受力苛刻的凸、凹模，可选用新材料粉末合金钢，如V10、ASP23等，此类材质具有较高的热稳定性和良好的组织状态。

针对以Cr12MoV为材质的零件，在粗加工后进行淬火处理，淬火后工件存在很大的存留应力，容易导致精加工或工作中开裂，零件淬火后应趁热回火，消除淬火应力。

淬火温度控制在900-1020℃，然后冷却至200-220℃出炉空冷，随后迅速回炉220℃回火，这种方法称为一次硬化工艺，可以获得较高的强度及耐磨性，对于以磨损为主要失效形式的模具效果较好。

生产中遇到一些拐角较多、形状复杂的工件，回火还不足以消除淬火应力，精加工前还需进行去应力退火或多次时效处理，充分释放应力。

针对V10、APS23等粉末合金钢零件，因其能承受高温回火，淬火时可采用二次硬化工艺，1050-1080℃淬火，再用490-520℃高温回火并进行多次，可以获得较高的冲击韧性及稳定性，对以崩刃为主要失效形式的模具很适用。

冲压模具制造流程冲压模具，是在冷冲压加工中，将材料(金属或非金属)加工成零件(或半成品)的一种特殊工艺装备，称为冷冲压模具(俗称冷冲模)。

冲压模具的制造流程是什么。

以下是店铺为大家整理的关于冲压模具制造流程，给大家作为参考，欢迎阅读!冲压模具制造流程l 、升图和制造工艺模型：根据零件图对其各部尺寸按锌合金线收缩系数定向放缩尺，并设计浇冒口和冷铁。

所以绘制出模型工艺图，根据此图加工制造工艺模型。

2、凸模模形制造：按照模型工艺图提供的各项尺寸，选用优质木材制作凸模模型。

模型的尺寸精度要求达到木模二级精度。

木模表面涂刷漆片使表面粗糙度Rz值小于10μm 。

拔模斜度取士1 °。

3 、凹模模型制造：凹模制造是在凸模工作表面上贴上一层与产品零件厚度相等的铅皮，以制出凸、四之间的间隙。

应对凸模铅皮表面进行喷漆，以使铸后的凹模型面的粗糙度数值小。

凹模模型采用熟石膏制造。

为了凸、凹模模型在浇铸石膏时便于分开，应在分模面上喷涂一层脱模剂(如聚苯乙烯的甲苯溶液)。

浇铸后，应将石膏凹模模型进行千燥，之后再，进行脱模。

应对型腔表面及分模面进行喷漆。

4、造型。

选用强度高、颗粒较细的型砂作为造型材料。

因为锌合金浇铸温度比较低，对型砂的耐火性和透气性要求不高。

对凸模和凹模分别进行造型，可以选用砂箱造型或地坑造型等造型方法。

按模具的要求，浇铸系统采用底注式或敞开式。

由于锌合金收缩系数较大，应设补缩冒口。

5 、锌合金熔化6 、浇铸：对于中、小型模具可以采用干型浇铸，也可以.采用涅型浇铸。

涅型浇铸的排气孔应多些。

浇铸锌合金时，应使合金液流缓慢而平稳地注入型腔。

对于大型模具，为了防止或减少模具型腔变形，浇铸时可以在型腔周围设置冷却水管或加冷铁，保证液态合金的顺序凝固。

7 、锌合金模具铸件的冷却、清理和修饰：浇铸后的模具铸件一般采用自然冷却，但对形状简单的小型模具铸件也可以采用水冷的方法进行冷却，这样有利于合金机械性能的提高。

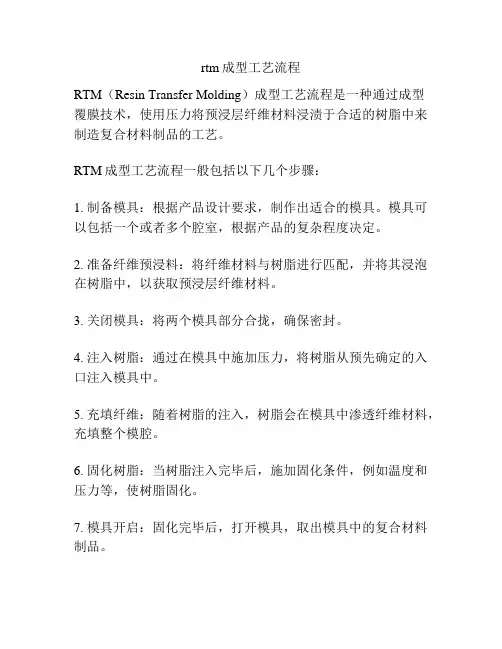

rtm成型工艺流程
RTM（Resin Transfer Molding）成型工艺流程是一种通过成型
覆膜技术，使用压力将预浸层纤维材料浸渍于合适的树脂中来制造复合材料制品的工艺。

RTM成型工艺流程一般包括以下几个步骤：
1. 制备模具：根据产品设计要求，制作出适合的模具。

模具可以包括一个或者多个腔室，根据产品的复杂程度决定。

2. 准备纤维预浸料：将纤维材料与树脂进行匹配，并将其浸泡在树脂中，以获取预浸层纤维材料。

3. 关闭模具：将两个模具部分合拢，确保密封。

4. 注入树脂：通过在模具中施加压力，将树脂从预先确定的入口注入模具中。

5. 充填纤维：随着树脂的注入，树脂会在模具中渗透纤维材料，充填整个模腔。

6. 固化树脂：当树脂注入完毕后，施加固化条件，例如温度和压力等，使树脂固化。

7. 模具开启：固化完毕后，打开模具，取出模具中的复合材料制品。

8. 整理和加工：对取出的复合材料制品进行必要的整理和加工，例如去除闪烁，修整边缘等。

RTM成型工艺可以生产具有较高性能和复杂形状的复合材料
制品。

由于该工艺的成本较低，制造周期较短，并且适用于大批量生产，因此在航空航天、汽车、建筑等领域得到了广泛应用。

模具制作的流程从接到定单起要经过那些过程主要是设计比如先出CAD图还是PRO出了工程图转到CAD加工具体一点：包括設計流程模具製作工藝流程兩大方面模具制作流程一、接受任务书成型塑料制件的任务书通常由制件设计者提出，其内容如下：1. 经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。

2. 塑料制件说明书或技术要求。

3. 生产产量。

4. 塑料制件样品。

通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。

二、收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。

1. 消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。

例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。

选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。

此外，还要了解塑料的塑化及成型工艺参数。

2. 消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。

成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。

根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。

3. 确定成型方法采用直压法、铸压法还是注射法。

4、选择成型设备根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点。

例如对于注射机来说，在规格方面应当了解以下内容：注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，具体见相关参数。
