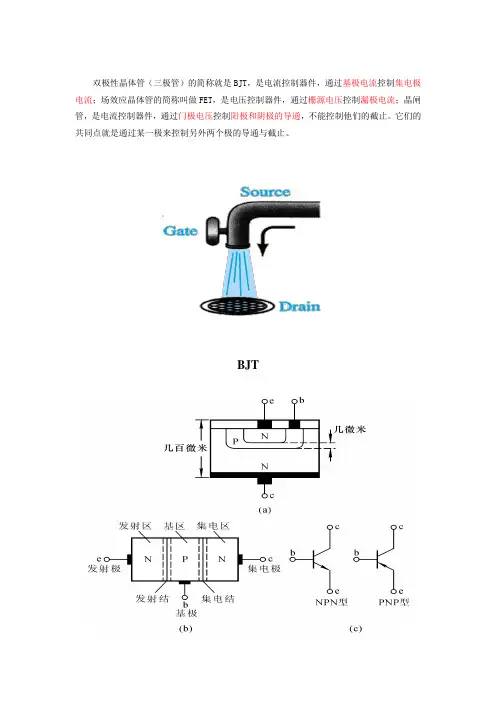

双极性晶体管（三极管）的简称就是BJT，是电流控制器件，通过基极电流控制集电极电流；场效应晶体管的简称叫做FET，是电压控制器件，通过栅源电压控制漏极电流；晶闸管，是电流控制器件，通过门极电压控制阳极和阴极的导通，不能控制他们的截止。
它们的共同点就是通过某一极来控制另外两个极的导通与截止。
BJT对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量。
它只是把电源的能量转换成信号的能量罢了。
但三极管厉害的地方在于：它可以通过小电流控制大电流。
假设三极管是个大坝，这个大坝奇怪的地方是，有两个阀门，一个大阀门，一个小阀门。
小阀门可以用人力打开，大阀门很重，人力是打不开的，只能通过小阀门的水力打开。
所以，平常的工作流程便是，每当放水的时候，人们就打开小阀门，很小的水流涓涓流出，这涓涓细流冲击大阀门的开关，大阀门随之打开，汹涌的江水滔滔流下。
如果不停地改变小阀门开启的大小，那么大阀门也相应地不停改变，假若能严格地按比例改变，那么，完美的控制就完成了。
在这里，Ube就是小水流，Uce就是大水流，人就是输入信号。
当然，如果把水流比为电流的话，会更确切，因为三极管毕竟是一个电流控制元件。
如果水流处于可调节的状态，这种情况就是三极管中的线性放大区。
如果那个小的阀门开启的还不够，不能打开大阀门，这种情况就是三极管中的截止区。
如果小的阀门开启的太大了，以至于大阀门里放出的水流已经到了它极限的流量，这种情况就是三极管中的饱和区。
但是你关小小阀门的话，可以让三极管工作状态从饱和区返回到线性区。
如果有水流存在一个水库中，水位太高（相应与Uce太大），导致不开阀门江水就自己冲开了，这就是二极管的反向击穿。
PN结的击穿又有热击穿和电击穿。
当反向电流和反向电压的乘积超过PN结容许的耗散功率，直至PN结过热而烧毁，这种现象就是热击穿。
电击穿的过程是可逆的，当加在PN结两端的反向电压降低后，管子仍可以恢复原来的状态。
mos管分四种，N沟道增强型和耗尽型，P沟道增强型和耗尽型。
箭头指向g 的且带虚线的为N增强，没有虚线的为N耗尽。
箭头背向g端的且带虚线的为P增强，不带虚线则为P耗尽。
希望说的你能明白，小妹新手，多多关照！有没说清楚的继续，呵呵···场效应管三极管开关电路基础发布时间：2008-12-08 23:08:32三极管简介:三极管的种类很多，并且不同型号各有不同的用途。
三极管大都是塑料封装或金属封装，常见三极管的外观，有一个箭头的电极是发射极，箭头朝外的是NPN型三极管，而箭头朝内的是PNP型。
实际上箭头所指的方向是电流的方向。
图1双极面结型晶体管有两个类型：npn和pnp。
npn类型包含两个n 型区域和一个分隔它们的p型区域；pnp类型则包含两个p型区域和一个分隔它们的n型区域，图2和图3分别是它们的电路符号。
以下的说明将集中在npn BJT。
图2: npn BJT 的电路符号图3: pnp BJT 的电路符号BJT工作于三种不同模式：截止模式、线性放大模式及饱和模式，见图4。
图4 四种工作模式BJT在电子学中是非常重要的元件。
它们被广泛应用在其他展品中，特别是模拟电路里的放大器和数码电路里的电子开关。
开关电路原则a. BJT三极管Transistors只要发射极e 对电源短路就是电子开关用法N管发射极E 对电源负极短路. 低边开关;b-e 正向电流饱和导通P管发射极E 对电源正极短路. 高边开关 ;b-e 反向电流饱和导通b. FET场效应管MOSFET只要源极S 对电源短路就是电子开关用法N管源极S 对电源负极短路. 低边开关;栅-源正向电压导通P管源极S 对电源正极短路. 高边开关;栅-源反向电压导通总结:低边开关用 NPN 管高边开关用 PNP 管三极管b-e 必须有大于C-E 饱和导通的电流场效应管理论上栅-源有大于漏-源导通条件的电压就就OK假如原来用NPN 三极管作ECU 氧传感器加热电源控制低边开关则直接用N-Channel 场效应管代换;或看情况修改下拉或上拉电阻基极--栅极集电极--漏极发射极--源极NPN和PNP 开关三极管（1）我把NPN三极管看成一个三个脚继电器.基极-----就是一个小电流的.继电器的信号吧集电极-----可以说是正极吧发射极------可以说负极吧有一个小电流流入了基极的话那么集电极和发射极就会通.（2）PNP三极管看成一个三个脚继电器.基极-----就是一个小电流的继电器信号集电极-----可以说是正极吧发射极------可以说负极吧有一个小电流流出了基极的话，那么集电极和发射极就会通.三极管VS场效应管三极管BJT--------TRANSISTORS ----------- 电流驱动场效应管----- FET ------------------------- 电压驱动MOS场效应管MOSFET ................ 电压驱动2N70022n7002 IC产品型号的一种描述：晶体管极性:N沟道漏极电流, Id 最大值:280mA电压, Vds 最大:60V开态电阻, Rds(on):5ohm电压@ Rds测量:10V电压, Vgs 最高:2.1V功耗:0.2W工作温度范围:-55to 150封装类型:SOT-23针脚数:3SVHC(温度关注物质):Cobalt dichloride (18-Jun-2010) SMD标号:702功率, Pd:0.2W外宽:3.05mm外部深度:2.5mm外部长度/高度:1.12mm封装类型:SOT-23带子宽度:8mm晶体管数:1晶体管类型:MOSFET温度@ 电流测量:25°C满功率温度:25°C电压Vgs @ Rds on 测量:10V电压, Vds 典型值:60V电流, Id 连续:0.115A电流, Idm 脉冲:0.8A表面安装器件:表面安装通态电阻, Rds on @ Vgs = 10V:5ohm通态电阻, Rds on @ Vgs = 4.5V:5.3ohm阈值电压, Vgs th 典型值:2.1V阈值电压, Vgs th 最高:2.5VSVHC(高度关注物质)(附加):Bis (2-ethyl(hexyl)phthalate) (DEHP) (18-Jun-2010)MOS管的基本知识（转载）2011-05-07 06:39:32| 分类：电路硬件设计| 标签：|字号大中小订阅现在的高清、液晶、等离子电视机中开关电源部分除了采用了PFC技术外，在元器件上的开关管均采用性能优异的MOS 管取代过去的大功率晶体三极管，使整机的效率、可靠性、故障率均大幅的下降。
