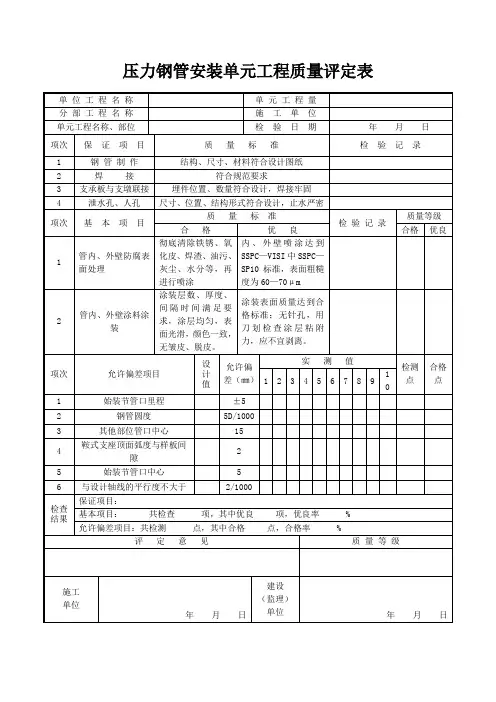

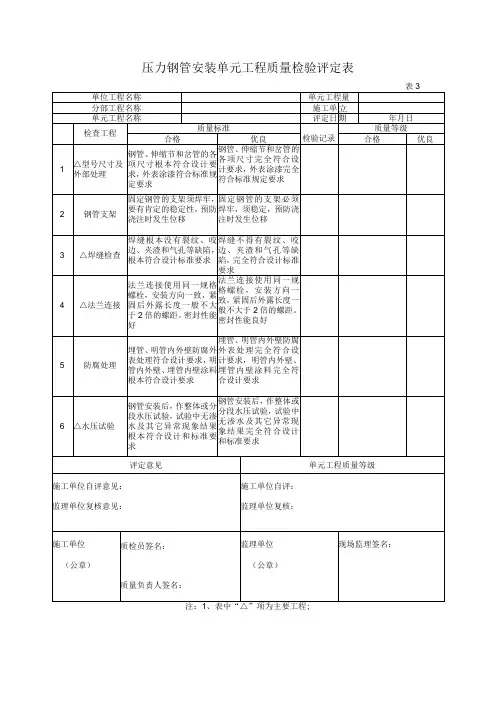

压力钢管安装单元工程质量评定表

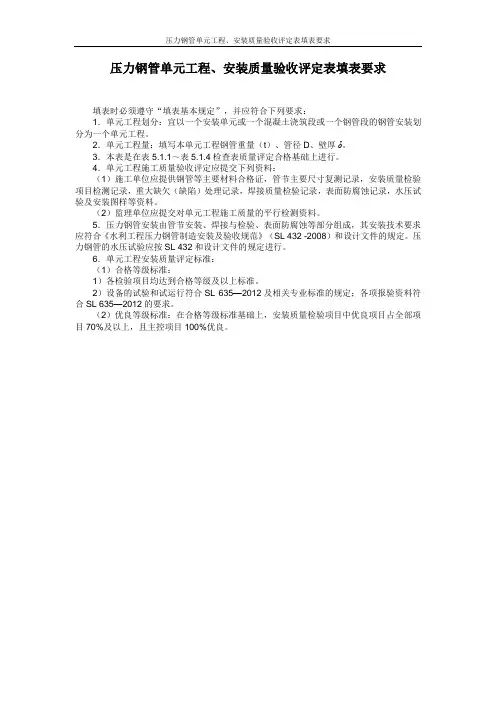

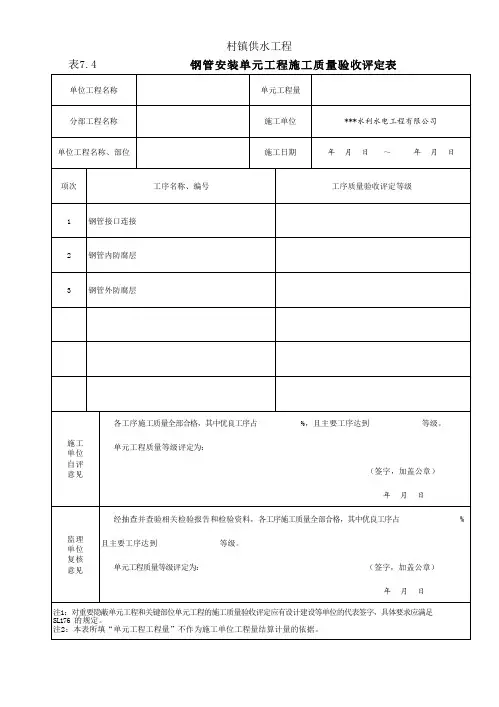

压力钢管单元工程、安装质量验收评定表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1．单元工程划分：宜以一个安装单元或一个混凝土浇筑段或一个钢管段的钢管安装划分为一个单元工程。

2．单元工程量：填写本单元工程钢管重量（t）、管径D、壁厚δ。

3．本表是在表5.1.1～表5.1.4检查表质量评定合格基础上进行。

4．单元工程施工质量验收评定应提交下列资料：（1）施工单位应提供钢管等主要材料合格证，管节主要尺寸复测记录，安装质量检验项目检测记录，重大缺欠（缺陷）处理记录，焊接质量检验记录，表面防腐蚀记录，水压试验及安装图样等资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

5．压力钢管安装由管节安装、焊接与检验、表面防腐蚀等部分组成，其安装技术要求应符合《水利工程压力钢管制造安装及验收规范》（SL 432 -2008）和设计文件的规定。

压力钢管的水压试验应按SL 432和设计文件的规定进行。

6．单元工程安装质量评定标准：（1）合格等级标准：1）各检验项目均达到合格等级及以上标准。

2）设备的试验和试运行符合SL 635—2012及相关专业标准的规定；各项报验资料符合SL 635—2012的要求。

（2）优良等级标准：在合格等级标准基础上，安装质量检验项目中优良项目占全部项目70%及以上，且主控项目100%优良。

________________________工程表5.1.1 管节安装质量检查表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1．分部工程、单元工程名称填写应与表5.1相同。

2．各检验项目的检验方法及检验数量按表E-1的要求执行。

3．管节安装前应对钢管、伸缩节和岔管的各项尺寸进行复测，并应符合SL 432和设计文件的规定。

4．管节就位调整后，应与支墩和锚栓加固焊牢，防止浇筑混凝土时管节发生变形及移位。

5．钢管、伸缩节和岔管的表面防腐蚀工作，除安装焊缝坡口两侧(l100mm)外，均应在安装前全部完成，如设计文件另有规定，则应按设计文件的要求执行。

管道工程安装质量验收评定表1. 项目名称：（填写项目名称）2. 安装单位：（填写安装单位名称）3. 施工单位：（填写施工单位名称）4. 施工日期：（填写施工日期）5. 验收日期：（填写验收日期）6. 验收人：（填写验收人的姓名）7. 管道安装情况7.1 管道类型（填写安装的管道类型，例如给水管道、燃气管道、污水管道）7.2 管道材质（填写管道材质，例如铸铁管、塑料管、钢管）7.3 管道直径（填写管道直径）7.4 管道数量（填写管道数量）7.5 管道接口（填写管道接口类型，例如法兰连接、螺纹连接、承插连接）7.6 管道施工质量（填写管道施工质量情况，包括焊接质量、接头连接质量、管道间距、管道固定等情况）8. 管道附件安装情况8.1 阀门安装（填写阀门类型、数量、位置、安装质量情况等）8.2 泵安装（填写泵类型、数量、位置、安装质量情况等）8.3 流量计安装（填写流量计类型、数量、位置、安装质量情况等）8.4 其他附件安装（填写其他附件安装情况）9. 连接件安装情况9.1 弯头安装（填写弯头类型、数量、位置、安装质量情况等）9.2 管接头安装（填写管接头类型、数量、位置、安装质量情况等）9.3 转换件安装（填写转换件类型、数量、位置、安装质量情况等）10. 管道保温情况（填写管道保温方式、保温材料、保温质量等情况）11. 管道试压情况（填写管道试压方式、试压压力、试压时间等情况）12. 管道安装质量评定（填写管道安装质量评定情况，包括合格、不合格、整改情况等）13. 管道安装质量问题汇总（列出管道安装质量存在的问题，并提出整改方案）经过上述评定和整改，本项目的管道工程安装质量已经符合安装规范和质量要求，可以进行竣工验收。

附录A 管道工程安装质量验收评定表表A.0.1 管道预制检验批质量验收记录
表A.0.2 管道安装检验批质量验收记录
表A.0.3 法兰连接检验批质量验收记录
表A.0.4 快速接头检验批质量验收记录
表A.0.5阀门安装检验批质量验收记录
表A.0.6检测装置安装检验批质量验收记录
表A.0.7支、吊、托架检验批质量验收记录
表A.0.8 静电接地装置检验批质量验收记录
表A.0.11管道绝热检验批质量验收记录
附录B 施工过程检验、试验记录表表B.0.1 管子及管道附件进场检验记录
表 B.0.2 阀门试验记录
表B.0.3 安全阀最初调试记录表
表 B.0.4 安全阀最终调试记录
表B.0.5 管道焊接检查记录
操作人：报告人：专业工程师：
表B.0.6 管道安装隐蔽工程验收记录
B.0.7 静电接地装置测试记录
记录人：B.0.8 管道系统压力试验记录
B.0.9 管道系统吹扫记录
B.0.10 超声波检测报告
B.0.11 射线检测报告
附录C 焊缝外观质量分级管道焊缝质量分级标准
注：①当咬边经过磨削修整并平滑过渡时，按焊缝一侧较薄母材最小允许厚度值评定。

②表中a为设计焊缝厚度；b为焊缝宽度；T为母材厚度。

五、水工金属结构安装工程专项说明1.本章表格适用于大中型水利水电工程的水工金属结构单元工程安装质量验收评定，小型水利水电工程可参照执行。

2.单元工程安装质量验收评定，在单元工程检验项目的检验结果和试运行达到SL635-1012标准要求后，并具备齐全、完整、准确的安装记录基础上进行。

3.安装质量标准中的优良、合格标准采用同一等级标准的，其质量标准的评定由监理单位（建设单位）会同施工单位商定。

4.单元工程安装质量具备下述条件后验收评定：①单元工程所有施工项目已完成，并自检合格，施工现场具备验收的条件；②有关质量缺陷已处理完毕或有监理单位批准的处理意见。

5.单元工程安装质量按下述程序进行验收评定：①施工单位对已经完成的单元工程安装质量进行自检，并填写检验记录。

②自检合格后，填写单元工程施工质量验收评定表，向监理单位申请复核。

③监理单位收到申请后，应在8h内进行复核，并核定单元工程质量等级。

④重要隐蔽单元工程和关键部位单元工程施工质量的验收评定应由建设单位（或委托监理单位）主持，由建设、设计、监理、施工等单位的代表组成联合小组，共同验收评定，并在验收前通知工程质量监督机构。

6. 单元工程施工质量按下述程序进行验收评定：①施工单位首先对已经完成的单元工程安装质量进行自检，并填写检验记录。

②自检合格后，填写单元工程安装质量验收评定表及安装质量检查表，向监理单位申请复核。

③监理单位收到申报后，应在8h内进行复核。

7.监理复核单元工程安装质量包括下述内容：①应逐项核查报验资料是否真实、齐全、完整。

②对照有关图纸及有关技术文件，复核单元工程质量是否达到SL635标准要求。

③检查已完单元工程遗留问题的处理情况，核定本单元工程安装质量等级，复核合格后签署验收意见，履行相关手续。

④对验收中发现的问题提出处理意见。

1表5.1 压力钢管安装单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并应符合下列要求：1.以一个安装单元或一个混凝土浇筑段或一个钢管段的钢管安装划分为一个单元工程。

表5.1表5.1压力钢管安装单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单元工程划分：以一个安装单元或一个混凝土浇筑段或一个钢管段的钢管安装划分为一个单元工程。

2.单元工程量：填写本单元工程钢管重量t、管径D、壁厚δ。

3.本表是在检查表质量评定后完成。

4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提供钢管等主要材料合格证，管节主要尺寸复测记录，安装质量检验项目检测记录，重大缺欠（缺陷）处理记录，焊接质量检验记录，表面防腐蚀记录，水压试验及安装图样等资料。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

5.单元工程安装质量评定标准：合格标准：（1）主控项目检测点应100%符合合格标准；一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。

（2）设备的试验和试运行符合本标准及相关专业标准规定；各项报验资料符合本标准的要求。

优良标准：在合格等级标准基础上，安装质量检验项目中优良项目占全部项目70%及以上，且主控项目100%优良。

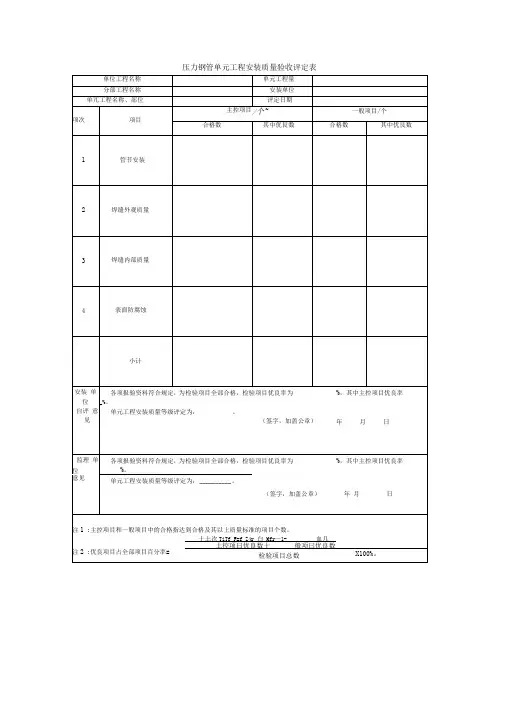

水利水电工程表5.1压力钢管安装单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年月日主控项目(个) 一般项目(个) 项次项目合格数其中优良数合格数其中优良数1 管节安装（见表5.1.1）2 焊缝外观质量（见表5.1.2）3 焊缝内部质量（见表5.1.3）4 表面防腐蚀安装（见表5.1.4）试运行效果________质量标准（见附表）安装单位自评意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。

检验项目全部合格。

检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。

（签字，加盖公章）年月日监理单位意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。

检验项目全部合格。

检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。
