常用连接器资料

ST、SC、FC、LC光纤接头区别简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Ba se-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤λ在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

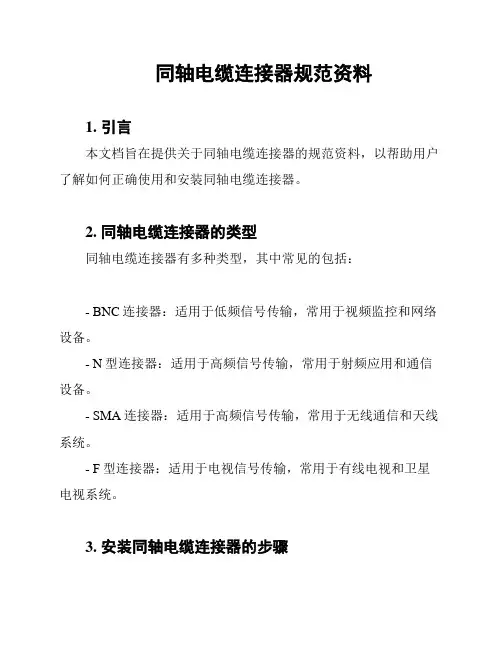

同轴电缆连接器规范资料1. 引言本文档旨在提供关于同轴电缆连接器的规范资料，以帮助用户了解如何正确使用和安装同轴电缆连接器。

2. 同轴电缆连接器的类型同轴电缆连接器有多种类型，其中常见的包括：- BNC连接器：适用于低频信号传输，常用于视频监控和网络设备。

- N型连接器：适用于高频信号传输，常用于射频应用和通信设备。

- SMA连接器：适用于高频信号传输，常用于无线通信和天线系统。

- F型连接器：适用于电视信号传输，常用于有线电视和卫星电视系统。

3. 安装同轴电缆连接器的步骤正确安装同轴电缆连接器是确保信号传输质量的关键。

以下是安装步骤的简要介绍：1. 剥离电缆外皮：使用剥线钳或剥线工具，仔细剥离电缆外皮，揭示出内部绝缘层。

2. 插入连接器：将连接器的插针安装到电缆内部绝缘层中，确保插针与中心导体连接，而外部绝缘层保持完整。

3. 紧固连接器：根据连接器类型，使用扳手或螺纹转接器将连接器紧固在设备或另一个连接器上。

4. 检查连接：确保连接器牢固且无松动，检查信号是否正常传输。

4. 使用同轴电缆连接器的注意事项在使用同轴电缆连接器时，需要注意以下事项：- 选择正确的连接器类型，以保证与设备或系统的兼容性。

- 确保连接器的质量和规格符合要求，避免使用低质量或非认证的连接器。

- 避免连接器的弯曲或扭转，以防止信号损耗或断裂。

- 定期检查连接器的紧固度和状态，及时更换损坏或老化的连接器。

5. 总结同轴电缆连接器的规范资料提供了关于连接器类型、安装步骤和注意事项的重要信息。

正确选择和安装同轴电缆连接器将确保信号传输的稳定性和质量。

以上为同轴电缆连接器规范资料的简要内容，供您参考。

若需更详细或具体的信息，请参阅相关资料或向专业人士咨询。

UL486A——486B接线器<参考译文>Wire Connecters目录序言前言(ANCE)(略)前言(CSA) (略)前言(UL) (略)1 使用条件2 参考文献2、1 规范性引用文件2、2 资料性引用文件4 定义5 标志及缩写6 结构要求6、1 总则6、2 材料6、3 焊接插头7 试验要求7、1 总则7、2 电流循环试验7、3 静态热顺序试验7、4 机械顺序试验7、5 介电强度顺序试验7、6 绝缘可靠性试验7、7 跌落7、8 跌落后的介电强度7、9 绕曲7、10 低温安装7、11 吸湿7、12 力腐蚀/湿氨(NH4)7、13 力腐蚀/硝酸汞(HgNO3)8 样品要求8、1 总则8、2 电流循环试验8、3 静态热顺序试验8、4 机械顺序试验8、5 介电强度8、6 绝缘可靠性8、7 跌落8、8 跌落后的介电路度8、9绕曲8、10 低温安装8、11 吸湿8、12应力腐蚀/湿氨(NH4)8、13应力腐蚀/硝酸汞(HgNO3)9 试验方法9、1 总则9、2 电流循环9、3 静态热顺序9、4 机械顺序9、5 介电强度9、6 绝缘可靠性9、7 跌落9、8 跌落后的介电路度9、10 低温安装9、11 吸湿9、12应力腐蚀/湿氨(NH4)9、13应力腐蚀/硝酸汞(HgNO3)10 标志、标签及包装表图附录A—资料性参考附录B—易燃性试验(材料V2与VTM-2)附录C—样品附录D—稳定系数计算附录E—标志位置指导序言(ANCE)(略)前言(CSA) (略)前言(UL) (略)1 使用条件1、1 本标准适用于供所有铜,铝合金或二者之用的连接器,适用于供载流部件间接能用的连接器。

在加根据加拿大电气规范,第一部分;C22、1,国家电气规范,NFPA-70,美国的口国家标准中或电气安装标准中,在墨西哥中,根据NOM-001-SEDE,如下:a)压线连接器预期一根或更多导线;b)供符合上述电气与设备要求的电气与设备使用的连接器;c)焊接连接器;d)接头线连接器;供4WG(21、2mm2)或更大导线用;注:接头线与电缆连接器供导线尺寸范围可以包括的导线尺寸小于4AWG(21、2mm2)e)中性线汇流排;f)用于额定与低于35000V电路的不绝缘连接器;g)不供普通使用的额定电流连接器;与h)绝缘段连接器。

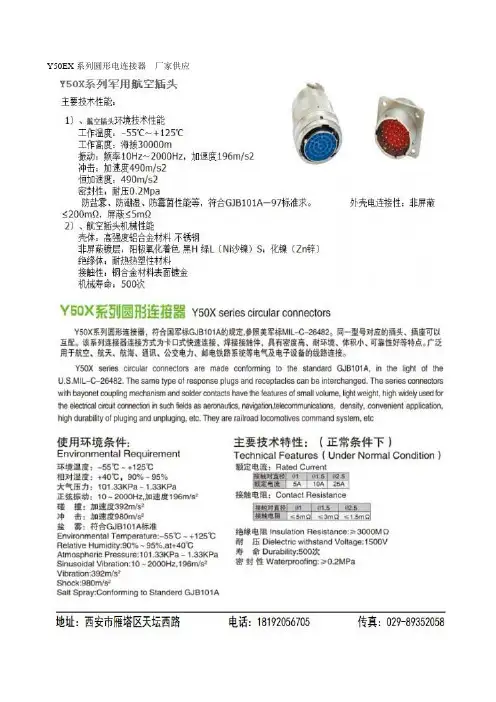

Y50EX系列圆形电连接器厂家供应相关型号：序号名称规格，型号1 Y50DX系列圆形连接器,插头插座Y50DX-1202TJ2 Y50DX系列圆形连接器,插头插座Y50DX-1202ZJ3 Y50DX系列圆形连接器,插头插座Y50DX-1202TK4 Y50DX系列圆形连接器,插头插座Y50DX-1202ZK5 Y50DX系列圆形连接器,插头插座Y50DX-1203TJ6 Y50DX系列圆形连接器,插头插座Y50DX-1203ZJ8 Y50DX系列圆形连接器,插头插座Y50DX-1203ZK9 Y50DX系列圆形连接器,插头插座Y50DX-1204TJ10 Y50DX系列圆形连接器,插头插座Y50DX-1204ZJ11 Y50DX系列圆形连接器,插头插座Y50DX-1204TK12 Y50DX系列圆形连接器,插头插座Y50DX-1204ZK13 Y50DX系列圆形连接器,插头插座Y50DX-1402TJ14 Y50DX系列圆形连接器,插头插座Y50DX-1402ZJ15 Y50DX系列圆形连接器,插头插座Y50DX-1402TK16 Y50DX系列圆形连接器,插头插座Y50DX-1402ZK17 Y50DX系列圆形连接器,插头插座Y50DX-1403TJ18 Y50DX系列圆形连接器,插头插座Y50DX-1403ZJ19 Y50DX系列圆形连接器,插头插座Y50DX-1403TK20 Y50DX系列圆形连接器,插头插座Y50DX-1403ZK21 Y50DX系列圆形连接器,插头插座Y50DX-1602TJ22 Y50DX系列圆形连接器,插头插座Y50DX-1602ZJ23 Y50DX系列圆形连接器,插头插座Y50DX-1602TK24 Y50DX系列圆形连接器,插头插座Y50DX-1602ZK25 Y50DX系列圆形连接器,插头插座Y50DX-1603TJ26 Y50DX系列圆形连接器,插头插座Y50DX-1603ZJ27 Y50DX系列圆形连接器,插头插座Y50DX-1603TK28 Y50DX系列圆形连接器,插头插座Y50DX-1603ZK29 Y50DX系列圆形连接器,插头插座Y50DX-1604TJ30 Y50DX系列圆形连接器,插头插座Y50DX-1604ZJ31 Y50DX系列圆形连接器,插头插座Y50DX-1604TK32 Y50DX系列圆形连接器,插头插座Y50DX-1604ZK33 Y50DX系列圆形连接器,插头插座Y50DX-1606TJ34 Y50DX系列圆形连接器,插头插座Y50DX-1606ZJ35 Y50DX系列圆形连接器,插头插座Y50DX-1606TK36 Y50DX系列圆形连接器,插头插座Y50DX-1606ZK37 Y50DX系列圆形连接器,插头插座Y50DX-1803TJ38 Y50DX系列圆形连接器,插头插座Y50DX-1803ZJ39 Y50DX系列圆形连接器,插头插座Y50DX-1803TK40 Y50DX系列圆形连接器,插头插座Y50DX-1803ZK41 Y50DX系列圆形连接器,插头插座Y50DX-1804TJ42 Y50DX系列圆形连接器,插头插座Y50DX-1804ZJ43 Y50DX系列圆形连接器,插头插座Y50DX-1804TK44 Y50DX系列圆形连接器,插头插座Y50DX-1804ZK45 Y50DX系列圆形连接器,插头插座Y50DX-2003TJ46 Y50DX系列圆形连接器,插头插座Y50DX-2003ZJ47 Y50DX系列圆形连接器,插头插座Y50DX-2003TK48 Y50DX系列圆形连接器,插头插座Y50DX-2003ZK49 Y50DX系列圆形连接器,插头插座Y50DX-2004TJ50 Y50DX系列圆形连接器,插头插座Y50DX-2004ZJ52 Y50DX系列圆形连接器,插头插座Y50DX-2004ZK53 Y50DX系列圆形连接器,插头插座Y50DX-2203TJ54 Y50DX系列圆形连接器,插头插座Y50DX-2203ZJ55 Y50DX系列圆形连接器,插头插座Y50DX-2203TK56 Y50DX系列圆形连接器,插头插座Y50DX-2203ZK57 Y50DX系列圆形连接器,插头插座Y50DX-2204TJ58 Y50DX系列圆形连接器,插头插座Y50DX-2204ZJ59 Y50DX系列圆形连接器,插头插座Y50DX-2204TK60 Y50DX系列圆形连接器,插头插座Y50DX-2204ZK61 Y50DX系列圆形连接器,插头插座Y50DX-2404TJ62 Y50DX系列圆形连接器,插头插座Y50DX-2404ZJ63 Y50DX系列圆形连接器,插头插座Y50DX-2404TK64 Y50DX系列圆形连接器,插头插座Y50DX-2404ZK65 Y50DX系列圆形连接器,插头插座Y50DX-3204TJ66 Y50DX系列圆形连接器,插头插座Y50DX-3204ZJ67 Y50DX系列圆形连接器,插头插座Y50DX-3204TK68 Y50DX系列圆形连接器,插头插座Y50DX-3204ZK69 Y50DX系列圆形连接器,插头插座Y50DX-3205TJ70 Y50DX系列圆形连接器,插头插座Y50DX-3205ZJ71 Y50DX系列圆形连接器,插头插座Y50DX-3205TK72 Y50DX系列圆形连接器,插头插座Y50DX-3205ZK73 Y50DX系列圆形连接器,插头插座Y50DX-D404TJ74 Y50DX系列圆形连接器,插头插座Y50DX-D404ZJ75 Y50DX系列圆形连接器,插头插座Y50DX-D404TK76 Y50DX系列圆形连接器,插头插座Y50DX-D404ZK77 Y50DX系列圆形连接器,插头插座Y50DX-2003TK278 Y50DX系列圆形连接器,插头插座Y50DX-2003ZJ10-279 Y50DX系列圆形连接器,插头插座Y50DX-1203TK280 Y50DX系列圆形连接器,插头插座Y50DX-1203ZJY50DX-12系列详细型号：Y50DX-1202TK2 2芯*3.0mm Y50DX-1202ZJ10Y50DX-1203TK2 4芯*2.5mm Y50DX-1203ZJ10Y50DX-1204TK2 7芯*2.5mm y50DX-1204ZJ10。

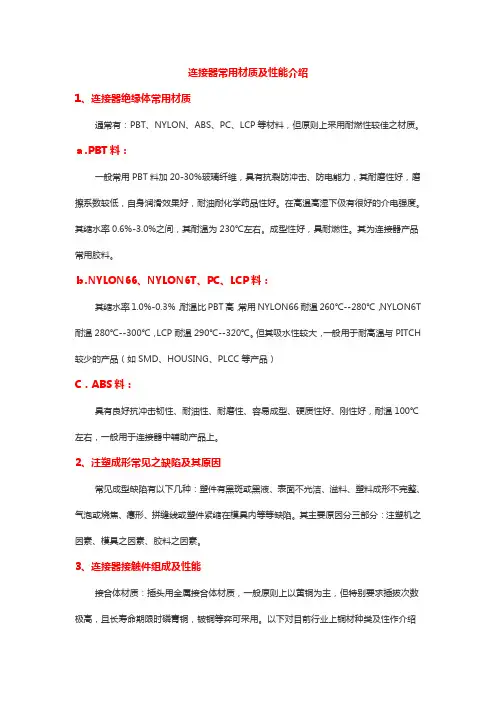

连接器常用材质及性能介绍1、连接器绝缘体常用材质通常有：PBT、NYLON、ABS、PC、LCP等材料，但原则上采用耐燃性较佳之材质。

ａ.PBT料：一般常用PBT料加20-30%玻璃纤维，具有抗裂防冲击、防电能力，其耐磨性好，磨擦系数较低，自身润滑效果好，耐油耐化学药品性好。

在高温高湿下伋有很好的介电强度。

其缩水率0.6%-3.0%之间，其耐温为230℃左右。

成型性好，具耐燃性。

其为连接器产品常用胶料。

ｂ.NYLON66、NYLON6T、PC、LCP料：其缩水率1.0%-0.3%，耐温比PBT高，常用NYLON66耐温260℃--280℃，NYLON6T 耐温280℃--300℃，LCP耐温290℃--320℃。

但其吸水性较大，一般用于耐高温与PITCH 较少的产品（如SMD、HOUSING、PLCC等产品）C．ABS料：具有良好抗冲击韧性、耐油性、耐磨性、容易成型、硬质性好、刚性好，耐温100℃左右，一般用于连接器中辅助产品上。

2、注塑成形常见之缺陷及其原因常见成型缺陷有以下几种：塑件有黑斑或黑液、表面不光洁、溢料、塑料成形不完整、气泡或烧焦、瘪形、拼缝线或塑件紧缩在模具内等等缺陷。

其主要原因分三部分：注塑机之因素、模具之因素、胶料之因素。

3、连接器接触件组成及性能接合体材质：插头用金属接合体材质，一般原则上以黄铜为主，但特别要求插拔次数极高，且长寿命期限时磷青铜，铍铜等弈可采用。

以下对目前行业上铜材种类及性作介绍1.黄铜---铜及锌之合金，共颜色因锌之含量而异。

a.黄铜-----含锌25~35%者，最适常温加工。

b.黄铜-----含锡35%~45%者，最适常温加工，市面上贩卖之铜板，铜棒均属之。

2.青铜----铜及锡之合金，其颜色因锡之含量而异。

一般广义之称呼除黄铜以外之铜合金称为青铜。

磷青铜-----在青铜中加以磷，耐摩性有之，但磷过多，则铸造困难，其成分为锡8~12%，磷0.5~1.5%.接触件材料选用接触件可用几种合金中的任何一种材料制成，具体选择则要根据接触件的类型，插拔的频度以及连接器所工作的电气条件和环境条件而定。

一、线束的定义：在两个或多个孤立不通的电子电路之间架起沟通的桥梁，从而能够使电流流通，实现各种电子元器件的各项功能，它是各种电器和电子设备中不可缺少的一种部件。

二、线束的组成：普通线束的组成部分是：电线，端子，塑件。

复杂的线束的组成则还要追加：胶带，扎带，套管，护套，标贴等等。

信号线束：则需要注塑成型。

（举例产品见下组图）线束的加工工艺一、裁线工序•本工序的注意点：1.确认电线规格型号，颜色；2.确认下线的长度，剥头的长度；3.确认机器操作后的产品有无不良的现象。

•1.如何确认电线的规格型号，颜色？•首先要确定电线的型号，如1015，1007，1571，2468，1185等等。

•其次确认电线的规格，如20AWG,22AWG,24AWG,26AWG 等等（在同一线种的前提下，线号数字越大，电线越细，线号数字越小，电线越粗）。

•最后确认电线的颜色，确认时先确认电线的标签，然后确认电线上的印字3.如何确认机器操作后的产品是否合格？NG:剥线尺寸偏短OKNG电线伤NG 电线切口斜NG电线伤NG•1.压接的定义•2.端子压接不良的状态•3.不良产生的原因及后果•定义：压接是电缆组装过程中对电线和端子进行的一种连接方式，通过施加一定的机械外力（指剥去电线的绝缘体，压着端子咬合在导体上），使2种材料紧密的接合，从而达到电性导通或牢固接合的目的。

因此精密的压接工具，才能保证良好的压接品质。

目前压接的工具有手动工具，半自动压接设备，全自动压接设备三种。

•功能：良好的压接端子能够减少电阻，减少压接处铜丝氧化和有牢固的紧密性和良好的导电性等各种优良的性能。

牢固的紧密性解释：经过拉力测试时在一定范围内不至于被拉松或断开。

标准端子压接状态图压接注意事项•压接注意事项：• 1.设备的安装和调试有无问题，这是直接影响端子压接质量的好坏。

（例如：模具有没有松动，端子有没有到位，模具里面有没有杂质等等）• 2.员工手势的摆放，不正确的手势会造成各种不同的不良品。

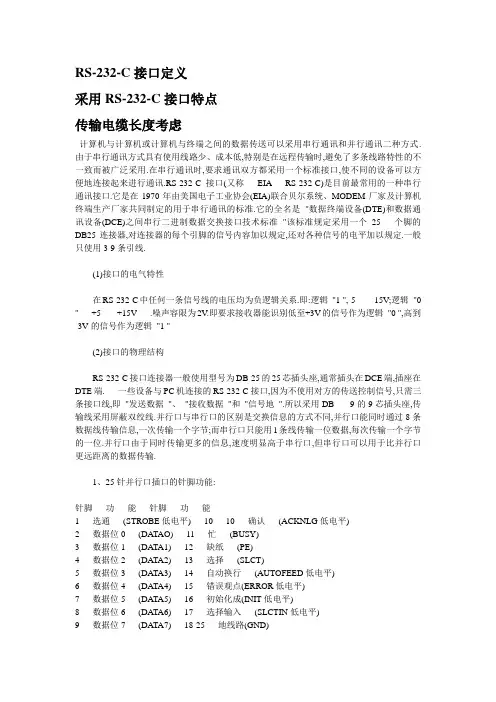

RS-232-C接口定义采用RS-232-C接口特点传输电缆长度考虑计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式.由于串行通讯方式具有使用线路少、成本低,特别是在远程传输时,避免了多条线路特性的不一致而被广泛采用.在串行通讯时,要求通讯双方都采用一个标准接口,使不同的设备可以方便地连接起来进行通讯.RS-232-C接口(又称EIA RS-232-C)是目前最常用的一种串行通讯接口.它是在1970年由美国电子工业协会(EIA)联合贝尔系统、MODEM厂家及计算机终端生产厂家共同制定的用于串行通讯的标准.它的全名是"数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准"该标准规定采用一个25 个脚的DB25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定.一般只使用3-9条引线.(1)接口的电气特性在RS-232-C中任何一条信号线的电压均为负逻辑关系.即:逻辑"1 ",-5- -15V;逻辑"0 " +5- +15V .噪声容限为2V.即要求接收器能识别低至+3V的信号作为逻辑"0 ",高到-3V的信号作为逻辑"1 "(2)接口的物理结构RS-232-C接口连接器一般使用型号为DB-25的25芯插头座,通常插头在DCE端,插座在DTE端. 一些设备与PC机连接的RS-232-C接口,因为不使用对方的传送控制信号,只需三条接口线,即"发送数据"、"接收数据"和"信号地".所以采用DB -9的9芯插头座,传输线采用屏蔽双绞线.并行口与串行口的区别是交换信息的方式不同,并行口能同时通过8条数据线传输信息,一次传输一个字节;而串行口只能用1条线传输一位数据,每次传输一个字节的一位.并行口由于同时传输更多的信息,速度明显高于串行口,但串行口可以用于比并行口更远距离的数据传输.1、25针并行口插口的针脚功能:针脚功能针脚功能1 选通(STROBE低电平) 10 10 确认(ACKNLG低电平)2 数据位0 (DA TAO) 11 忙(BUSY)3 数据位1 (DA TA1) 12 缺纸(PE)4 数据位2 (DA TA2) 13 选择(SLCT)5 数据位3 (DA TA3) 14 自动换行(AUTOFEED低电平)6 数据位4 (DA TA4) 15 错误观点(ERROR低电平)7 数据位5 (DA TA5) 16 初始化成(INIT低电平)8 数据位6 (DA TA6) 17 选择输入(SLCTIN低电平)9 数据位7 (DA TA7) 18-25 地线路(GND)2.串行口的典型代表是RS-232C及其兼容插口,有9针和25针两类.25针串行口具有20mA电流环接口功能,用9、11、18、25针来实现.其针脚功能如下:25针串行口的针脚功能:针脚功能针脚功能1 未用11 数据发送(一)2 发出数据(TXD) 12-17 未用3 接受数据(RXD) 18 数据接收(+)4 请求发送(RTS) 19 未用5 清除发送(CTS) 20 数据终端准备好比(DTR)6 数据准备好(DSR) 21 未用7 信号地线路(SG) 22 振铃指示(RI)8 载波检测(DCD) 23-24 未用9 发送返回(+) 25 接收返回(一)10 未用9针串行口的针脚功能:针脚功能针脚功能1 载波检测(DCD) 6 数据准备好(DSR)2 接受数据(RXD) 7 请求发送(RTS)3 发出数据(TXD) 8 清除发送(CTS)4 数据终端准备好(DTR) 9 振铃指示(RI)5 信号地线(SG)(3)传输电缆长度由RS-232C标准规定在码元畸变小于4%的情况下,传输电缆长度应为50英尺,其实这个4%的码元畸变是很保守的,在实际应用中,约有99%的用户是按码元畸变10-20%的范围工作的,所以实际使用中最大距离会远超过50英尺,其中1号电缆为屏蔽电缆,型号为DECP.NO.9107723 内有三对双绞线,每对由22# A WG组成,其外覆以屏蔽网.2号电缆为不带屏蔽的电缆.型号为DECP.NO.9105856-04是22#A WG的四芯电缆.RS-485接口定义与RS-232-C接口相比所具有的特点由于RS-232-C接口标准出现较早,难免有不足之处,主要有以下四点:(1) 接口的信号电平值较高,易损坏接口电路的芯片,又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接.(2) 传输速率较低,在异步传输时,波特率为20Kbps.(3) 接口使用一根信号线和一根信号返回线而构成共地的传输形式,这种共地传输容易产生共模干扰,所以抗噪声干扰性弱.(4) 传输距离有限,最大传输距离标准值为50英尺,实际上也只能用在50米左右.1. RS-485的电气特性:逻辑"1 "以两线间的电压差为+(2-6) V表示;逻辑"0 "以两线间的电压差为-(2-6)V表示.接口信号电平比RS-232-C降低了,就不易损坏接口电路的芯片, 且该电平与TTL电平兼容,可方便与TTL电路连接.2. RS-485的数据最高传输速率为10Mbps3. RS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好.4. RS-485接口的最大传输距离标准值为4000英尺,实际上可达3000米,另外RS-232-C接口在总线上只允许连接1个收发器, 即单站能力.而RS-485接口在总线上是允许连接多达128个收发器.即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络. 因RS-485接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口. 因为RS-485接口组成的半双工网络,一般只需二根连线,所以RS-485接口均采用屏蔽双绞线传输.RS-485接口连接器采用DB-9的9芯插头座,与智能终端RS-485接口采用DB-9(孔),与键盘连接的键盘接口RS-485采用DB-9(针)3、采用RS-485接口时,传输电缆的长度如何考虑?答:在使用RS-485接口时,对于特定的传输线经,从发生器到负载其数据信号传输所允许的最大电缆长度是数据信号速率的函数,这个长度数据主要是受信号失真及噪声等影响所限制.当数据信号速率降低到90Kbit/S以下时,假定最大允许的信号损失为6dBV时,则电缆长度被限制在1200M.实际上, 在实用时是完全可以取得比它大的电缆长度.当使用不同线径的电缆.则取得的最大电缆长度是不相同的.例如:当数据信号速率为600Kbit/S时,采用24A WG 电缆,计算可知最大电缆长度是200m,若采用19A WG电缆(线径为0.91mm)则电缆长度将可以大于200m; 若采用28A WG电缆(线径为0.32mm)则电缆长度只能小于200m.4、如何实现RS-485/422多点通讯答:RS-485总线上任何时候只能有一发送器发送.半双工方式,主从只能一个发.全双工方式主站总可发送,从站只能有一个发送.(靠RE非和DE控制)需要把rs-232信号转换成电脑可以识别的rs-485信号。
