3×150t／h循环流化床锅炉运行调节及注意事项3×150t/h循环流化床锅炉运行调节及注意事项摘要：本文介绍了循环流化床锅炉原理、优缺点。
以某化工厂用3×150t/h高温高压循环流化床锅炉为例，阐述了这3台锅炉的实际运行情况，特别强调了在化工装置开车时，锅炉的负荷调节。
在此基础上，针对煤质变化及磨损情况对锅炉燃烧情况的影响提出了建议。
关键词：CFB ；锅炉运行调节；故障处理及注意事项1. 循环流化床锅炉原理固体粒子经与气体或液体接触而转变为类似流体状态的过程，称为流化过程。
流化过程用于燃料燃烧，即为流化燃烧，其炉子称为流化床锅炉。
循环流化床锅炉是在鼓泡流化床锅炉技术的基础上发展起来的新炉型，它与鼓泡床锅炉的最大区别在于炉内流化风速较高（一般为4～8m/s），在炉膛出口加装了气固物料分离器。
被烟气携带排出炉膛的细小固体颗粒，经分离器分离后，再送回炉内循环燃烧[1]。
循环流化床锅炉可分为两个部分：第一部分由炉膛（快速流化床）、气固物料分离器、固体物料再循环设备等组成，第二部分为对流烟道，布置有过热器、再热器、省煤器和空气预热器等，与其它常规锅炉相近。
循环流化床锅炉燃烧所需的一次风和二次风分别从炉膛的底部和侧墙送入，燃料的燃烧主要在炉膛中完成，炉膛四周布置有水冷壁用于吸收燃烧所产生的部分热量。
由气流带出炉膛的固体物料在气固分离装置中被收集并通过返料装置送回炉膛。
2. 某化工厂3×150t/h高温高压循环流化床锅炉主要设计参数及简介2.1 锅炉主要设计参数额定蒸发量150 t/h额定蒸汽温度540 ℃额定蒸汽压力（表压）9.8 MPa给水温度191 ℃锅炉排烟温度140 ℃排污率≤1 %。
ZK-35/3.82-M循环流化床锅炉锅炉使用说明书20-96-0一、循环流化床锅炉简介二、锅炉首次点火启动应具备的条件三、锅炉对燃煤的要求四、锅炉首次点火启动五、锅炉运行中的监视与调整六、锅炉常见故障处理一、循环流化床锅炉简介煤的循环流化床燃烧是近十几年来发展起来的一种新型燃煤技术，是对传统的炉排炉和煤粉炉的一个重大革新。
它对各类煤种的燃烧适应性好，可以有效地燃用褐煤、各类烟煤和无烟煤，也可燃用如树皮、木屑、油页岩、石煤和石油焦等劣质燃料，同一台锅炉甚至可以同时燃用多种然料。
循环流化床锅炉可以通过添加石灰石进行比较简便的炉内脱硫处理，而一般的尾气脱硫技术费用昂贵，难于推广应用，循环流化床燃烧为高硫煤的合理燃用提供了途径，由于燃烧温度低，其NO x排放亦低。
流态化，是指两种不同形态的物质，因相互之间运动速度的不同而造成的一种特定运动状态下的体系。
对于煤燃烧系统而言，主要是指固体颗粒和空气。
这种特定的状态，是指固体颗粒群体在气体作用下具有流体的一些特性，就是流态化。
各种流化床燃烧锅炉，差别主要是燃烧系统，尾部对流受热面与常规锅炉没有根本的不同。
循环流化床燃烧系统主要包括：炉膛、气固分离器和返料器这三个关键部件。
与鼓泡床相比，循环流化床炉膛截面尺寸较小，燃烧分布在整个炉膛容积内，因此炉膛温度上下均匀；炉膛下部仍有一个密度较高的密相区，但不设置埋管受热面，避免了鼔泡床埋管磨损严重的问题；由于炉膛截面尺寸较小，锅炉启动点火更加容易；炉膛上部四周布置水冷受热面，磨损情况比埋管大为改善；燃烧所需一、二次空气分级供入，强化了炉内物料掺混，物料与空气接触更加强烈、均匀，有利于燃烧，同时可使NO x生成进一步减少；被烟气携带出炉膛的物料被一、二级分离器分离后经返料器进入炉膛，物料如此反复循环反复燃烧，排出锅炉的灰、渣含碳量较低，锅炉燃烧效率和热效率较高、煤耗较低；而由于采用上下基本均匀的流化风速，在降负荷运行时，风速降低的裕度大，负荷变化可超过0.4:1，锅炉负荷调节范围较宽；由于进入炉内的煤只占炉内高温循环物料量的5%左右，煤进入炉内很快着火燃烧，锅炉煤种适应性很广。

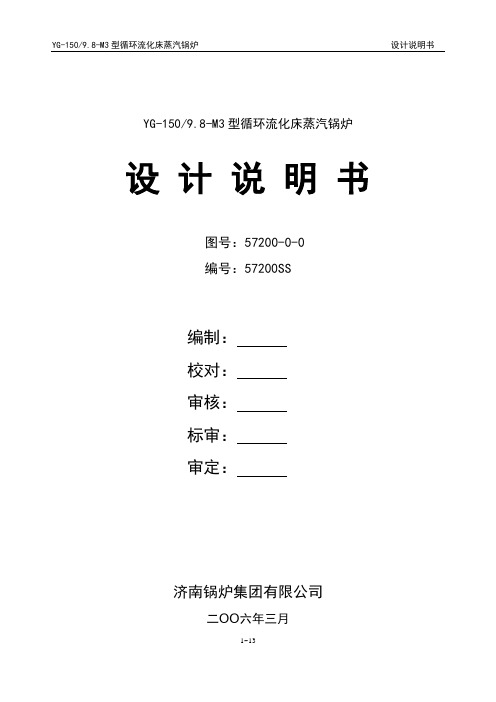

YG-150/9.8-M3型循环流化床蒸汽锅炉设计说明书图号：57200-0-0编号：57200SS编制：校对：审核：标审：审定：济南锅炉集团有限公司二ΟΟ六年三月目录一、锅炉简介 (3)二、设计规范及技术依据 (3)三、供用户资料 (3)四、锅炉主要技术经济指标和有关数据 (4)五、锅炉整体布置说明 (6)六、锅炉结构 (7)七、锅炉所配安全附件 (11)八、锅炉脱硫、氮氧化物排放、锅炉初始排放烟尘浓度 (11)九、锅炉的防磨、密封、低温腐蚀等措施 (12)十、其它 (13)一、锅炉简介该锅炉是在总结了济锅集团130t/h、170t/h和240t/h等高温高压循环流化床蒸汽锅炉大量设计、运行经验的基础上，由我公司自行设计开发的高温高压循环流化床锅炉，具有燃烧效率高、污染低、节约燃料、便于调节等特点。
该炉设计燃用烟煤。
采用循环流化床燃烧方式，通过炉内加石灰石脱硫。
锅炉汽水系统采用自然循环，炉膛外集中下降管结构。
过热蒸汽采用四级加热，两级减温方式，便于过热蒸汽温度大幅度的调节，保证额定的锅炉蒸汽参数。
该锅炉采用“П”型布置，框架支吊结构。
炉膛为膜式水冷壁。
尾部设炉顶包覆受热面和多组蛇形管受热面及一、二次风空气预热器。
燃烧系统由炉膛燃烧室、旋风分离器、U 型返料器和床下点火系统等组成。
锅炉露天布置，运转层标高8米。
锅炉构架为金属结构，适用于地震烈度为7度，地震加速度为0.12g的地区。
二、设计规范及技术依据设计规范按照：——1996版《蒸汽锅炉安全技术监察规程》——JB/T6696-1993《电站锅炉技术条件》——DL/T5047-1995《电力建设施工及验收技术规范》（锅炉机组篇）——GB/T12145-1999《火力发电机组及蒸汽动力设备水汽质量标准》——GB10184-1988《电站锅炉性能试验规程》——GB13223-2003《火电厂大气污染物排放标准》等有关国家标准。
设计技术依据：——锅炉热力计算按《锅炉机组热力计算标准方法》——强度计算按GB/T9222-1988《水管锅炉受压元件强度计算》——水动力计算按《电站锅炉水动力计算方法》——烟风阻力计算按《锅炉设备空气动力计算标准方法》等锅炉专业标准。
目录一、前言 (2)二、锅炉基本特性 (2)1.主要工作参数 (2)2.设计燃料 (3)3.安装和运行条件 (4)4.锅炉基本尺寸 (4)三、锅炉结构简述 (4)1.炉膛水冷壁 (5)2.高效蜗壳式汽冷旋风分离器 (6)3.锅筒及锅筒内部设备 (7)4.燃烧设备 (8)5.过热器系统及其调温装置 (10)6. 省煤器 (11)7. 空气预热器 (11)8. 锅炉范围内管道 (12)9. 吹灰装置 (12)10. 密封装置 (12)11. 炉墙 (12)12. 构架 (13)13．膨胀系统 (14)14．锅炉水压试验 (14)15. 锅炉过程监控 (14)四、性能说明 (16)一、前言我国电站锅炉的燃料主要以化石燃料为主；锅炉燃烧化石燃料所产生的烟气，携带有SO2、NOx、粉尘等有害物质，是我国许多城市雾霾产生的因素之一，为此2012年国家颁布了火电厂大气污染物排放标准GB13223-2011，要求新建锅炉烟气有害气体排放中SO2<100 mg/m3、NO x<100 mg/m3；2014年已在全国主要省区逐步推广，并推广到全国。
2015年国家又颁布了环保法，以法律的形式，要求产生污染源的企业，污染排放必须符合国家有关排放规定，为此我们无锡华光锅炉股份有限公司，紧跟市场的需求，按照全新的低氮燃烧、低能耗设计理念，设计制造出低排放、低能耗、高可靠性的新型环保循环流化床锅炉，来满足用户最新的要求。
由于脱硫剂加大了NOx原始排放量，因此我们希望在锅炉尾部采用烟气脱硫的工艺进行脱硫；我们在返料腿上设置了脱硫剂加入口，作为炉内临时石灰石脱硫之用。
二、锅炉基本特性1、主要工作参数额定蒸发量 150 t/h额定蒸汽温度 540 ℃额定蒸汽压力（表压） 9.8 MPa给水温度 215 ℃锅炉排烟温度～137 ℃排污率≤1 %空气预热器进风温度 30 ℃锅炉计算热效率 91.5 %锅炉保证热效率 91 %燃料消耗量 24.3 t/h(设计煤种)一次热风温度 175 ℃二次热风温度181 ℃一、二次风量比 50：50循环倍率 20 ～ 25灰渣比 7:32、设计燃料（1）煤质分析资料：入炉给煤粒度：煤的入炉粒度要求：粒度范围0～10mm，50%切割粒径d50=2mm。
YG-150/9.8-M3型循环流化床蒸汽锅炉设计说明书图号：57200-0-0编号：57200SS编制：校对：审核：标审：审定：济南锅炉集团有限公司二ΟΟ六年三月目录一、锅炉简介 (3)二、设计规范及技术依据 (3)三、供用户资料 (3)四、锅炉主要技术经济指标和有关数据 (4)五、锅炉整体布置说明 (6)六、锅炉结构 (7)七、锅炉所配安全附件 (11)八、锅炉脱硫、氮氧化物排放、锅炉初始排放烟尘浓度 (11)九、锅炉的防磨、密封、低温腐蚀等措施 (12)十、其它 (13)一、锅炉简介该锅炉是在总结了济锅集团130t/h、170t/h和240t/h等高温高压循环流化床蒸汽锅炉大量设计、运行经验的基础上，由我公司自行设计开发的高温高压循环流化床锅炉，具有燃烧效率高、污染低、节约燃料、便于调节等特点。
该炉设计燃用烟煤。
采用循环流化床燃烧方式，通过炉内加石灰石脱硫。
锅炉汽水系统采用自然循环，炉膛外集中下降管结构。
过热蒸汽采用四级加热，两级减温方式，便于过热蒸汽温度大幅度的调节，保证额定的锅炉蒸汽参数。
该锅炉采用“П”型布置，框架支吊结构。
炉膛为膜式水冷壁。
尾部设炉顶包覆受热面和多组蛇形管受热面及一、二次风空气预热器。
燃烧系统由炉膛燃烧室、旋风分离器、U 型返料器和床下点火系统等组成。
锅炉露天布置，运转层标高8米。
锅炉构架为金属结构，适用于地震烈度为7度，地震加速度为0.12g的地区。
二、设计规范及技术依据设计规范按照：——1996版《蒸汽锅炉安全技术监察规程》——JB/T6696-1993《电站锅炉技术条件》——DL/T5047-1995《电力建设施工及验收技术规范》（锅炉机组篇）——GB/T12145-1999《火力发电机组及蒸汽动力设备水汽质量标准》——GB10184-1988《电站锅炉性能试验规程》——GB13223-2003《火电厂大气污染物排放标准》等有关国家标准。
设计技术依据：——锅炉热力计算按《锅炉机组热力计算标准方法》——强度计算按GB/T9222-1988《水管锅炉受压元件强度计算》——水动力计算按《电站锅炉水动力计算方法》——烟风阻力计算按《锅炉设备空气动力计算标准方法》等锅炉专业标准。
35科技资讯科技资讯S I N &T NOLOGY I N FORM TI ON 2008NO .10SC I EN CE &TECH NO LOG Y I N FOR M A TI O N 学术论坛1循环流化床锅炉概况循环流化床锅炉是最近十几年来迅速发展起来的高效,清洁燃烧技术,具有燃烧效率高,煤种适应广,添加石灰石后烟气中二氧化硫排放浓度低,负荷调节范围大,灰渣可造水泥、砌块等优点。
但是由于循环流化床锅炉发展较晚,相比链条炉和煤粉炉运行时间短,运行经验较少,所以造成运行时出现问题较多.根据我们近几年的运行、调试经验,探讨控制循环流化床锅炉燃烧正常的方法。
2循环流化床锅炉运行控制要点2.1循环流化床锅炉启动时循环流化床锅炉点火启动一般采用流化态,油枪点火。
在点火过程中易出现低温结焦现象,主要原因有:启动时风量不足,床料未流化;投煤过多或时机不好;返料系统投入不及时等。
如要保证风量足够,必须要在点火前做好流化试验,在流化良好情况下记录好一次风机的风量,电流,开度,以及与之对应的床压,在点火时,把一次风机开度开到比记录的开度多5-10%后,再关一次风机开度到记录的开度,多开些是为了使料层充分解锁,流化良好,同时还使风量不致过大,浪费柴油,延长点火时间。
投煤时机要适当,一般要在床温上升到450℃再投,这时距煤的着火点较近,投煤后只能脉冲给煤,一般采用给半分钟后停止,观察氧量是否下降,当氧量下降一段时间又上升时再给煤,这样可以保证给的煤不会太多又可以使床温稳定上升。
当床温上升到600℃～650℃时要注意控制给煤量甚至不给煤,同时要注意氧量的下降,因为此前投的煤已经差不多已成焦炭并开始燃烧,在很短时间内大量的热放出,加热床料及煤炭颗粒。
当床温上升趋缓时及时给煤,此时要连续按最低负荷时的量给煤,同时降低油压至最低。
当床温上升至850℃左右且燃烧比较稳定,平均床温与氧量之间有很好的对应关系时应切断油枪并切换点火风门,在这过程中应注意要缓慢,防止出现流化异常,然后调整一次风量和给煤量使床温在900±50℃。
循环流化床工业锅炉启动准备要点
循环流化床工业锅炉启动前需要做好充分准备，确保设备能正常运转、达到最佳效果。
下面将介绍循环流化床工业锅炉启动前需要注意的要点。
确认锅炉设备
在进行锅炉启动前，需要确认锅炉及其周边设备是否在良好的状态下。
查看有无水泄漏、阀门是否关闭等情况，确保设备运转时不会出现故障。
准备燃料
准备煤、油或气体等燃料，按照规定的比例加入到燃料系统中。
同时，需要检查配用燃料是否与规定的要求相符，以免影响锅炉稳定性。
加注水
加注水是锅炉启动的重要步骤之一，需要遵循规程进行。
不需要进行化学处理的水可直接加入，而需要化学处理的水则需要先进行化学处理后再加入锅炉。
检查通风系统
通风系统是保证锅炉正常运行的关键因素之一，需要提前检查通风系统是否正常。
检查风扇、风机、空气进出口等通风部件是否正常，确保空气循环畅通。
启动点火器
点火器是启动锅炉所必需的设备之一，需要先检查其正常运转，然后进行点火操作。
点火时需注意安全，确保操作人员身体安全。
启动后续设备
在锅炉启动后，还需依旧再次检查周边设备是否正常运转。
包括水泵、空气压缩机、输送器等设备是否正常，检查设备后可进行调整。
以上是关于循环流化床工业锅炉启动前的准备要点，希望对工程工人有帮助。
高温高压生物质循环流化床锅炉高温高压循环流化床锅炉是一种新型的生物质能源利用设备，在能源领域具有重要的意义。
它通过将生物质颗粒在高温高压下进行燃烧和气化，实现了生物质的高效利用和清洁能源的开发。
本文将从原理、结构、特点和应用等方面对高温高压生物质循环流化床锅炉进行详细介绍。
高温高压循环流化床锅炉是以生物质为燃料，通过高温高压循环流化床锅炉的燃烧和气化过程，将生物质中的碳、氢、氧等元素转化为热能和可再生的生物质气体燃料。
其核心原理是通过循环流化床技术，将锅炉中的燃料和气体物质进行充分的混合和燃烧，从而实现高效、清洁的能源转化。
高温高压循环流化床锅炉的结构主要包括锅炉本体、循环装置、燃烧装置和控制系统。
锅炉本体由炉膛、换热面以及烟气排放系统等组成；循环装置包括循环风机、循环器和循环物料输送装置等；燃烧装置由燃烧室、燃烧器和点火装置等构成；控制系统则负责对整个设备进行监控和控制。
高温高压循环流化床锅炉有几个重要的特点。
首先，它可以实现生物质的高效利用，将生物质资源转化为热能和电能，实现了生物质能源的可持续利用。
其次，由于循环流化床的特性，燃烧和气化过程中的反应速度快，燃烧效率高，同时废气中的污染物排放更少，从而实现了清洁能源的生产。
再次，高温高压循环流化床锅炉还具有调节能力强、负荷范围广以及快速启动等特点，可以适应各种工况变化，并且具有较低的运行成本。
高温高压循环流化床锅炉在能源领域应用广泛。
首先，它可以作为工业生产的热能设备，广泛应用于化工、制药、纺织等行业，满足其对热能的需求。
其次，高温高压循环流化床锅炉可以与蒸汽发生器结合，形成联合循环系统，提高能源利用效率，并可应用于电力行业的发电设备。
此外，高温高压循环流化床锅炉也可用于城市供热系统，为居民提供清洁、可再生的热能资源。
总之，高温高压循环流化床锅炉是一种高效、清洁的生物质能源利用设备。
它通过循环流化床技术，实现了生物质的高效利用，并具有调节能力强、负荷范围广、污染物排放少等特点。
循环流化床锅炉使用说明书首先，循环流化床锅炉是一种高效、环保的锅炉设备，其特点是燃烧效率高、燃烧烟尘排放低，适用于各种燃料的燃烧，如煤炭、生物质、废物等。
以下是循环流化床锅炉的使用说明：1. 安全操作：- 在使用循环流化床锅炉之前，确保所有安全设备正常运行，并遵循相关操作规程和安全操作程序。
- 遵循锅炉的启动、运行和停机程序，严禁进行任何违反操作规程的操作行为。
2. 燃料选择：- 根据所需的热负荷和燃料特性，选择合适的燃料，并确保燃料的质量符合相关标准要求。
- 严禁使用禁止使用的燃料，以防止对锅炉设备和环境造成损害。
3. 点火和燃烧调整：- 在点火之前，检查燃料供给和点火设备的正常运行。
- 根据燃料的特性和热负荷要求，调整燃烧器的气流和燃料供给，以确保良好的燃烧效果。
4. 运行控制：- 在锅炉正常运行期间，监测和控制炉温、压力、燃料供给、燃烧效率等参数，以保持锅炉的稳定运行和高效运行。
- 定期检查和清洁锅炉内部的循环流化床、换热器、过滤器等部件，以防止积灰和堵塞。
5. 排放治理：- 根据国家相关排放标准，安装和使用烟气脱硫、脱硝、除尘等排放治理设备，以减少烟尘和有害气体的排放。
- 定期对排放治理设备进行维护和清洁，以保证其正常运行和治理效果。
6. 停机和维护：- 在停机之前，先关闭燃料供给和燃烧系统，然后逐步降低锅炉的温度和压力。
- 定期对锅炉进行维护和检修，清洗换热器、除尘器、风机等部件，以延长锅炉的使用寿命。
以上是循环流化床锅炉的使用说明书，希望能对您有所帮助。
如果您需要更详细的信息，请参考锅炉的使用手册或咨询专业人士。
1绪论1.1课题背景能源与环境是当今社会发展的两大问题。
我国是产煤大国，也是用煤大国，目前一次能源消耗种煤炭占76％左右，在可见的今后若干年内还有上升的趋势，而这些煤炭中又有84％是直接用于燃烧的，其效率还不够高，燃烧所产生的大气污染物还没得到有效的控制，以致于我国每年排入大气的87％的SO2和67％NO X均来源于煤的直接燃烧，可见发展高效、低污染的清洁燃煤技术是当前正待解决的问题。
循环流化床锅炉是近十几年发展起来的一项高效、低污染清洁燃烧技术，其主要特点在于燃料及脱硫剂经多次循环，反复地进行低温燃烧和脱硫反应，炉内湍流运动强烈，不但能达到低NO X的排放、90%脱硫效率与煤粉炉相近的燃烧效率，而且具有燃料适应性广、负荷调节性能好、灰渣易于综合利用等优点，因此在国际上得到迅速的商业推广。
本课题是150t/h循环流化床锅炉，对其锅炉本体进行设计计算。
1.2主要研究内容（1）针对设计要求选择合理的炉型，绘制锅炉总图和主要部件结构图；（2）完成150t/h循环流化床锅炉本体的热力计算和锅筒的强度计算；（3）研究150t/h循环流化床锅炉的运行特点。
1.3 研究的目的及意义我国是世界上最大的煤生产与消耗国，煤在我国一次能源结构中占据着绝对主要的地位。
并且，由于自然条件的限制和历史发展的原因，这种状况在相当长的时期内不会有实质性的改变。
煤炭与其他一次能源，如石油、天然气相比，是一种比较“脏”的燃料，它在燃烧过程中将产生大量的灰渣、粉尘、废水、SO2、NO X等废弃物，如果这些废弃物未能妥善处理，将会严重干扰生态环境，甚至造成永久性破坏。
煤炭燃烧等带来的环境污染问题有酸雨污染、粉尘污染和温室效应气体引起的全球气温变暖问题。
而且，在我国很大部分燃煤锅炉都存在着热效率偏低的问题，并且由于成本考虑，很多锅炉没有配备相应的脱硫脱销装置，这给环境带来了相当的负担。
随着经济的快速发展，由于能源的过度开发和消费累计的效应，产生了制约经济发展和影响人类生存的环境污染问题。
目录一、前言 (2)二、锅炉基本特性 (2)1.主要工作参数 (2)2.设计燃料 (3)3.安装和运行条件 (4)4.锅炉基本尺寸 (4)三、锅炉结构简述 (4)1.炉膛水冷壁 (5)2.高效蜗壳式汽冷旋风分离器 (6)3.锅筒及锅筒内部设备 (7)4.燃烧设备 (8)5.过热器系统及其调温装置 (10)6. 省煤器 (11)7. 空气预热器 (11)8. 锅炉范围内管道 (12)9. 吹灰装置 (12)10. 密封装置 (12)11. 炉墙 (12)12. 构架 (13)13．膨胀系统 (14)14．锅炉水压试验 (14)15. 锅炉过程监控 (14)四、性能说明 (16)一、前言我国电站锅炉的燃料主要以化石燃料为主；锅炉燃烧化石燃料所产生的烟气，携带有SO2、NOx、粉尘等有害物质，是我国许多城市雾霾产生的因素之一，为此2012年国家颁布了火电厂大气污染物排放标准GB13223-2011，要求新建锅炉烟气有害气体排放中SO2<100 mg/m3、NO x<100 mg/m3；2014年已在全国主要省区逐步推广，并推广到全国。
2015年国家又颁布了环保法，以法律的形式，要求产生污染源的企业，污染排放必须符合国家有关排放规定，为此我们无锡华光锅炉股份有限公司，紧跟市场的需求，按照全新的低氮燃烧、低能耗设计理念，设计制造出低排放、低能耗、高可靠性的新型环保循环流化床锅炉，来满足用户最新的要求。
由于脱硫剂加大了NOx原始排放量，因此我们希望在锅炉尾部采用烟气脱硫的工艺进行脱硫；我们在返料腿上设置了脱硫剂加入口，作为炉内临时石灰石脱硫之用。
二、锅炉基本特性1、主要工作参数额定蒸发量 150 t/h额定蒸汽温度 540 ℃额定蒸汽压力（表压） 9.8 MPa给水温度 215 ℃锅炉排烟温度～137 ℃排污率≤1 %空气预热器进风温度 30 ℃锅炉计算热效率 91.5 %锅炉保证热效率 91 %燃料消耗量 24.3 t/h(设计煤种)一次热风温度 175 ℃二次热风温度181 ℃一、二次风量比 50：50循环倍率 20 ～ 25灰渣比 7:32、设计燃料（1）煤质分析资料：入炉给煤粒度：煤的入炉粒度要求：粒度范围0～10mm，50%切割粒径d50=2mm。
入炉煤粒径分布与锅炉性能密切相关，请按本说明书中的“燃煤粒度（径）分布曲线”执行。
研究证明，循环流化床锅炉的流化风量的大小是影响NOx原始排放的因素之一。
流化风量越大，NOx原始排放量就越高；反之亦然。
而入炉煤的颗粒度的大小又影响流化风量的越大，所需流化风量就越大，反之亦然。
因此要求：粒度范围0～大小；入炉煤颗粒度d5010mm，50%切割粒径d=2mm，13mm颗料度所占的比例要<5%，详见附图。
50（2）点火及助燃用油采用床下点火，点火及助燃用#0号轻柴油2.9 锅炉给水质量标准锅炉给水质量标准符合GB12145《火力发电机组及蒸汽动力设备水汽质量》3、安装和运行条件地震烈度4、锅炉基本尺寸炉膛宽度（两侧水冷壁中心线间距离） 8450mm 炉膛深度（前后水冷壁中心线间距离） 4130mm 锅筒中心线标高 38000mm 锅炉顶板标高 42600mm 运转层标高 8000mm 操作层标高 5200mm 锅炉宽度（两侧柱间中心距离） 9900mm锅炉深度（柱Z1与柱Z4之间距离） 17560mm三、锅炉结构简述锅炉为高温高压，单锅筒横置式，单炉膛，自然循环，全悬吊结构，全钢架π型布置。
锅炉运转层以上露天，运转层以下封闭，在运转层8m标高设置混凝土平台。
炉膛采用膜式水冷壁，锅炉中部是蜗壳式汽冷旋风分离器，尾部竖井烟道布置两级四组对流过热器，过热器下方布置三组省煤器及一、二次风各三组空气预热器。
本锅炉采用无锡华光锅炉股份有限公司最新型的低氮燃烧、低能耗循环流化床锅炉技术，结合我公司多年来生产循环流化床锅炉的经验，是无锡华光锅炉股份有限公司开发的第三代循环流化床锅炉产品。
在燃烧系统中，给煤机将煤送入落煤管进入炉膛，锅炉燃烧所需空气分别由一、二次风机提供。
一次风机送出的空气经一次风空气预热器预热后由左右两侧风道引入点火燃烧器后进入水冷风室，通过水冷布风板上的风帽进入燃烧室；二次风机送出的风经二次风空气预热器预热后，通过分布在炉膛前后墙上的喷口喷入炉膛，补充空气，加强扰动与混合。
燃料和空气在炉膛内流化状态下掺混燃烧，并与受热面进行热交换。
炉膛内的烟气(携带大量未燃尽碳粒子)在炉膛上部进一步燃烧放热。
离开炉膛并夹带大量物料的烟气经蜗壳式汽冷旋风分离器之后，绝大部分物料被分离出来，经返料器返回炉膛，实现循环燃烧。
分离后的烟气经转向室、高温过热器、低温过热器、省煤器、一、二次风空气预热器由尾部烟道排出。
由于采用了新型低氮燃烧循环流化床技术，通过低床温、低氧量、薄料层、分级送风等运行手段，能显著抑制低烟气中N0x的生成，显著降低鼓风机的厂用电率，因而它更能适合日益严格的国家环保和节能减排的要求。
锅炉的水、汽侧流程如下：给水经过水平布置的三组省煤器加热后进入锅筒。
锅筒内的锅水由集中下降管、分配管进入水冷壁下集箱、上升管、上集箱，然后从引出管进入锅筒。
锅筒内设有汽水分离装置。
饱和蒸汽从锅筒顶部的蒸汽连接管引至汽冷旋风分离器，然后依次经过尾部汽冷包墙管、低温过热器、一级喷水减温器、炉内屏式过热器、二级喷水减温器、高温过热器，最后将合格的过热蒸汽引向汽轮机。
1. 炉膛水冷壁考虑到合理的炉膛流化速度，炉膛断面尺寸设计成8450 mm×4130mm，炉膛四周由管子和扁钢焊成全密封膜式水冷壁。
前后及两侧水冷壁分别各有105-φ60×5与51-φ60×5根管子。
前后水冷壁下部密相区处的管子与垂直线成一夹角，构成上大下小的锥体。
锥体底部是水冷布风板，布风板下面由后水冷壁管片向前弯与二侧墙组成水冷风室。
布风板至炉膛顶部高度为29.4 m，炉膛烟气截面流速～4.6m/s。
后水冷壁上部管子在炉膛出口处向分离器侧外突出形成导流加速段，下部锥体处部分管子让出二只返料口。
前水冷壁下方有3只加煤口，侧水冷壁下部设置供检修用的专用人孔，炉膛密相区前后侧水冷壁还布置有二排二次风喷口。
前、后、侧水冷壁分成四个循环回路，由锅筒底部水空间引出2根φ426×26集中下降管，通过16根φ159×10的分散下降管向炉膛水冷壁供水。
其中两侧水冷壁下集箱分别由3根分散下降管引入，前后墙水冷壁下集箱分别由5根分散下降管引入。
两侧水冷壁上集箱相应各有4根φ159×10连接管引至锅筒，前后墙水冷壁上集箱有10根φ159×10引出。
炉膛内设有2片水冷屏，由锅筒底部水空间2根219×16的下降管分别引入水冷屏，经过水冷屏后，再有4根159×10的引出进入锅筒。
水冷壁系统的集箱除前后上集箱合并成φ325的集箱外，其余均为φ219×25。
炉膛水冷壁回路特性表：水冷壁、集箱、连接管的材料均为20G/GB5310。
为了运行、检修需要，水冷壁上设置了人孔、看火孔、温度测点、炉膛压力测量孔。
水冷壁顶部设置了4只检修绳孔。
整个水冷壁重量由水冷壁上集箱的吊杆装置悬吊在顶板上，锅炉运行时水冷壁向下热膨胀，最大膨胀量131mm。
2. 高效蜗壳式汽冷旋风分离器（1）分离器是循环流化床锅炉的重要组成部件，本锅炉采用的是中科院工程热物理研究所的高效蜗壳式汽冷旋风分离器专利技术，在炉膛出口布置两只汽冷旋风分离器，分离器直径Ф3600mm，用Ф34×5的管子和鳍片组成膜式壁作为旋风分离器的外壳，并采用蜗壳进口的方式形成结构独特的旋风分离器。
具有分离效率高和强化燃烧的优点。
旋风分离器将被烟气夹带离开炉膛的物料分离下来。
通过返料口返回炉膛，烟气则流向尾部对流受热面。
整个物料分离和返料回路的工作温度为850℃左右。
（2）包覆分离器的汽冷受热面能够有效吸收物料后燃所产生的热量，防止返料器内高温结焦，扩大煤种的适应性，同时由于耐火层薄还可以缩短锅炉的启动时间。
（3）分离器内表面焊有密排抓钉，并浇注一层60mm厚的特种耐磨可塑料，使整个分离器的内表面得到保护，从而使分离器具有较长的使用寿命。
（4）分离器出口管采用高温耐热合金制造，材质为16Cr25Ni20Si2。
（5）分离器入口开设检修门，并保证其密封性。
（6）返料器和立管内设有热电偶插孔及观察窗，以监视物料流动情况。
（7）汽冷旋风分离器做为过热器受热面的一部分。
3. 锅筒及锅筒内部设备锅筒内径Ф1600mm，厚度为90mm，封头厚度为90mm，筒身长约9000mm，全长约 10860 mm，材料为P355GH。
锅筒正常水位在锅筒中心线以下180mm，最高水位和最低水位离正常水位各50mm。
锅筒内采用单段蒸发系统布置有旋风分离器、清洗孔板和顶部百叶窗等内部设备。
锅筒给水管座采用套管结构，避免进入锅筒的给水与温度较高的锅筒壁直接接触，降低锅筒壁温温差与热应力。
锅筒内装有30只直径为Ф315mm的旋风分离器，分前后两排沿锅筒筒身全长布置，汽水混合物采用分集箱式系统引入旋风分离器。
每只旋风分离器平均负荷为5吨/时。
汽水混合物切向进入旋风分离器，进行一次分离，汽水分离后蒸汽向上流动经旋风分离器顶部的梯形波形板分离器，进入锅筒的汽空间进行重力分离，然后蒸汽通过清洗孔板以降低蒸汽中携带的盐份和硅酸根含量，经过清洗后的蒸汽再经过顶部百叶窗和多孔板又进行二次汽水分离，最后通过锅筒顶部饱和蒸汽引出管进入过热器系统。
清洗水量取百分之百的锅筒给水，清洗后的水进入锅筒的水空间。
为防止大口径下降管入口产生旋涡和造成下降管带汽，在下降管入口处装有栅格及十字板。
此外，为保证良好的蒸汽品质，在锅筒内装有加药管和连续排污管，为防止锅筒满水，还装有紧急放水管。
锅筒上设有上下壁温的测量点，在锅炉启动点火升压过程中，锅筒上下壁温差允许最大不得超过50℃。
同样，启动前锅炉上水时为避免锅筒产生较大的热应力，进水温度不得超过70℃，并且上水速度不能太快，尤其在进水初期更应缓慢。
锅筒采用两个吊架，悬吊在顶板梁下，吊点对称布置在锅筒两端。
4. 燃烧设备燃烧设备主要有给煤装置、排渣装置、给石灰石装置、布风装置和点火系统及返料回灰系统。
（1）给煤装置本锅炉给煤机由用户自理。
给煤机与落煤管通过膨胀节相连，解决给煤机与炉膛水冷壁之间的膨胀差(膨胀值120mm)。
给煤装置的给煤量应能够满足在一台给煤装置故障时，其余2台给煤装置仍能保证锅炉100%额定出力。
一定粒度的燃煤经给煤机进入布置在前墙的三根400×250间距为～2.04m的落煤管，落煤管上端有送煤风，下端靠近水冷壁处有播煤风，给煤借助自身重力和引入的送煤风沿着落煤管滑落到下端在距布风板1350mm处进入炉膛。
