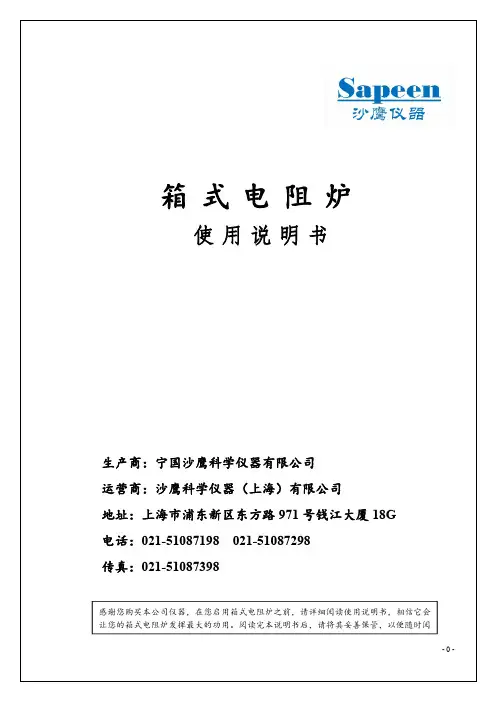

箱式电阻炉使用说明书生产商：宁国沙鹰科学仪器有限公司运营商：沙鹰科学仪器（上海）有限公司地址：上海市浦东新区东方路971号钱江大厦18G电话：************************传真：************感谢您购买本公司仪器，在您启用箱式电阻炉之前，请详细阅读使用说明书，相信它会让您的箱式电阻炉发挥最大的功用。
阅读完本说明书后，请将其妥善保管，以便随时阅读。
目录装箱清单 (2)安全提示 (3)产品概述 (4)产品特点 (4)使用前准备 (4)常用产品参数表 (5)技术指标 (5)仪表简介 (5)电阻炉使用 (6)无程序升温设置 (6)程序升温设置...............................................................第6-7页烘炉 (7)P、I、D自整定 (7)注意事项及常见故障处理 (8)装箱清单（请您开箱后及时核对配件是否齐全）主机（炉体）……………………………………………………1台电源线（含插头，已安装在炉体上）…………………………1根使用说明书………………………………………………………1份合格证保修卡……………………………………………………1份产品编号贴纸……………………………………………………2张尊敬的用户，您好：感谢您选用本公司产品，为使您获得满意的使用效果，请在开机前仔细阅读产品使用说明书。
如有疑问请及时与我们联系，我们将竭诚为您服务。
本产品使用说明书经过公司技术人员努力编撰、修改完成。
因能力所限，难免出现本意表达不详及有遗漏之处，您在使用中发现问题或建议请及时反馈，在此我们表示衷心的感谢。
安全提示！危险（有可能构成财产严重损失或人员伤亡）1、请使用独立的专用电源，并确定插头、插座接地良好(切不可以零线或中线作地线)2、请勿在不关闭电源开关的情况下任意拔掉或插上电源插头3、请勿擅自进行修理；如受本公司委托修理时，必须由专业人员进行指导4、请远离电磁干扰源，否则易造成程序混乱、数据错误5、请在工作环境温度10℃--45℃，相对湿度≤80%的工作环境中使用6、请在无粉尘，易燃、易爆气体的环境中使用7、不能加热含水分、氟化物、氯化物（如塑料、橡胶）、硫化物等物品。
热处理炉课程设计炉型中温实验箱式电阻炉学院专业学号学生姓名指导教师日期目录一设计任务书二炉型的选择三确定炉体结构尺寸3.1 炉膛尺寸3.2 炉体材料及结构3.3 炉衬尺寸四砌体平均表面积计算4.1 炉顶平均面积4.2 炉墙平均面积4.3 炉底平均面积五验证炉体结构设计的合理性5.1 求热流5.2 验算界面温度5.3 验算炉壳温度六炉子热效率计算七空炉升温时间的计算8.1 体积计算8.2 蓄热量的计算八电热元件的选择及计算九参考文献十设计小结一、热处理炉设计任务书编号：05专业年级班级：学号：姓名：(一)、基本条件1.炉型：中温实验箱式电阻炉2.最高工作温度：850℃3.炉壁外壳温度≤65℃4.炉膛尺寸（L×B×H）mm：400×250×200；5.空炉升温时间：≤60分钟7.额定功率4KW8.电源：三相，380V9.加热组件接法：星形(二)、设计要求1.砌体部分2.电热组件及接线部分、炉盖、炉壳构架3.标定主要技术数据（1）额定功率（2）额定电压（3）额定温度（4）电源相数（5）电热组件接法（6）炉膛有效尺寸（7）炉膛尺寸（8）空炉升温时间（9）外形尺寸4.提交资料（1）纸质和电子版本的《设计计算说明书》，规格：A4（2）纸质和电子版本的炉子总图(AutoCAD绘制)，幅面：A1mm 240==胆外耐内H H mm344252220H H mm 394252220B B mm 49252220L L =⨯+⨯+==⨯+⨯+==+⨯+=耐内耐外耐外 保温层尺寸：尺寸比较复杂，中间有支撑材料，这里只给出其厚度。
上、下、左、右、后面，包括炉门，厚度mm 115=温H四、验证炉体结构设计的合理性由于炉子结构比较对称，故作统一数据处理。
将炉门做为前墙处理，结构与其他部分的炉墙结构一样如下图：1s =52mm,2s =115mm 根据书[1] P 24公式（1-63） ∑++⋯++-=212211a s s s t t q nnn λλλ对于炉墙散热，先假设界面上的温度及炉壳温度，℃600′2=tmm 290B =耐内 mm 240=耐内Hmm344H mm 394B mm 492L ===耐内耐外耐外mm 115=温H'2t 满足要求。

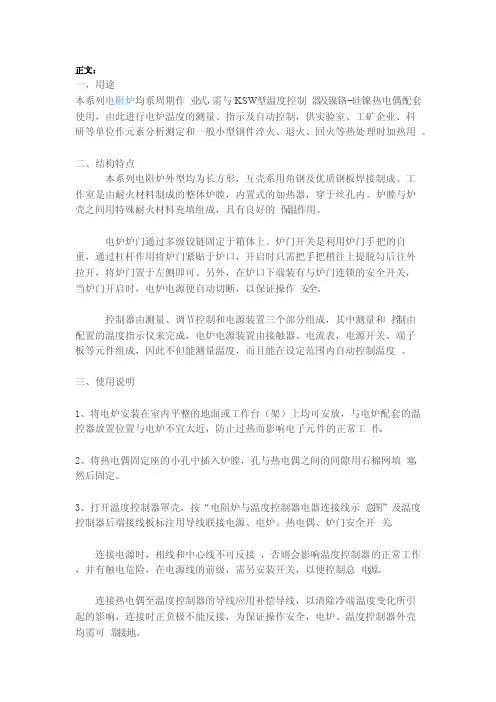

正文：一，用途本系列电阻炉均系周期作业式，需与KSW型温度控制器及镍铬-硅镍热电偶配套使用，由此进行电炉温度的测量、指示及自动控制，供实验室、工矿企业、科研等单位作元素分析测定和一般小型钢件淬火、退火、回火等热处理时加热用。
二、结构特点本系列电阻炉外型均为长方形，互壳系用角钢及优质钢板焊接制成。
工作室是由耐火材料制成的整体炉膛，内置式的加热器，穿于丝孔内。
炉膛与炉壳之间用特殊耐火材料充填组成，具有良好的保温作用。
电炉炉门通过多级铰链固定于箱体上。
炉门开关是利用炉门手把的自重，通过杠杆作用将炉门紧贴于炉口，开启时只需把手把稍往上提脱勾后往外拉开，将炉门置于左侧即可。
另外，在炉口下端装有与炉门连锁的安全开关，当炉门开启时，电炉电源便自动切断，以保证操作安全。
控制器由测量、调节控制和电源装置三个部分组成，其中测量和控制由配置的温度指示仪来完成，电炉电源装置由接触器、电流表，电源开关、端子板等元件组成，因此不但能测量温度，而且能在设定范围内自动控制温度。
三、使用说明1、将电炉安装在室内平整的地面或工作台（架）上均可安放，与电炉配套的温控器放置位置与电炉不宜太近，防止过热而影响电子元件的正常工作。
2、将热电偶固定座的小孔中插入炉膛，孔与热电偶之间的间隙用石棉网填塞，然后固定。
3、打开温度控制器罩壳，按“电阻炉与温度控制器电器连接线示意图”及温度控制器后端接线板标注用导线联接电源、电炉、热电偶、炉门安全开关。
连接电源时，相线和中心线不可反接，否则会影响温度控制器的正常工作，并有触电危险，在电源线的前级，需另安装开关，以便控制总电源。
连接热电偶至温度控制器的导线应用补偿导线，以清除冷端温度变化所引起的影响，连接时正负极不能反接，为保证操作安全，电炉、温度控制器外壳均需可靠接地。
电话：022-******** 81947342 137******** 传真：************网址： E-mail:************邮编：3004501、SX2-8-16箱式电阻炉使用说明书一、 用途：本系列箱式电阻炉最高工作温度可达1600度，可供实验室、工矿企业、科研单位做元素分析测定、小型钢件淬火、退火、回火时加工用。
本系列电阻炉配有可程序升温的温度控制器、数显表和测温用电热偶。
由制造厂成套供货，由此实现指标调节、控制电炉之目的。

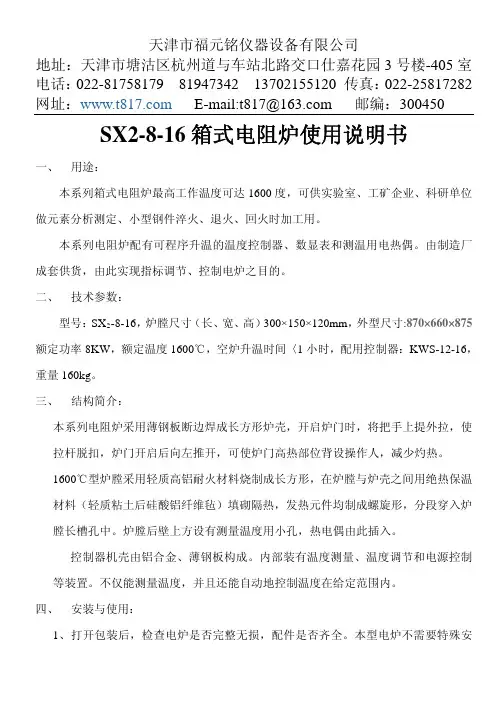

二、 技术参数：型号：SX2-8-16，炉膛尺寸（长、宽、高）300×150×120mm，外型尺寸:870×660×875额定功率8KW，额定温度1600℃，空炉升温时间〈1小时，配用控制器：KWS-12-16，重量160kg。
三、 结构简介：本系列电阻炉采用薄钢板断边焊成长方形炉壳，开启炉门时，将把手上提外拉，使拉杆脱扣，炉门开启后向左推开，可使炉门高热部位背设操作人，减少灼热。
1600℃型炉膛采用轻质高铝耐火材料烧制成长方形，在炉膛与炉壳之间用绝热保温材料（轻质粘土后硅酸铝纤维毡）填砌隔热，发热元件均制成螺旋形，分段穿入炉膛长槽孔中。
炉膛后壁上方设有测量温度用小孔，热电偶由此插入。
控制器机壳由铝合金、薄钢板构成。
内部装有温度测量、温度调节和电源控制等装置。
不仅能测量温度，并且还能自动地控制温度在给定范围内。
四、 安装与使用：打开包装后，检查电炉是否完整无损，配件是否齐全。
本型电炉不需要特殊安电话：022-******** 81947342 137******** 传真：************网址： E-mail:************邮编：300450最高装，只需平放在室内平整的地面或搁架上。
控制器应避免震动，放置位置与电炉热电偶源开关，以便控制总电源。
为了保证安全操作，，则机械零点调升温、定的红绿灯指示，绿灯表示升温，红灯表示定温。

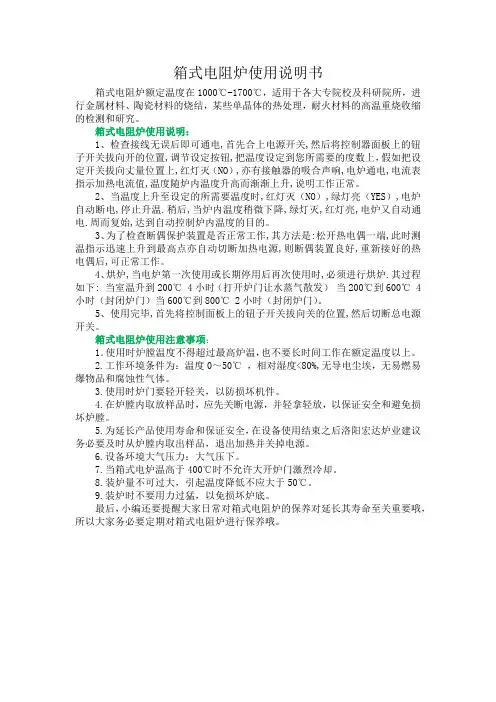

箱式电阻炉使用说明书箱式电阻炉额定温度在1000℃-1700℃，适用于各大专院校及科研院所，进行金属材料、陶瓷材料的烧结，某些单晶体的热处理，耐火材料的高温重烧收缩的检测和研究。
箱式电阻炉使用说明：1、检查接线无误后即可通电,首先合上电源开关,然后将控制器面板上的钮子开关拔向开的位置,调节设定按钮,把温度设定到您所需要的度数上，假如把设定开关拔向丈量位置上,红灯灭（NO）,亦有接触器的吸合声响,电炉通电,电流表指示加热电流值,温度随炉内温度升高而渐渐上升,说明工作正常。
2、当温度上升至设定的所需要温度时,红灯灭（NO）,绿灯亮（YES）,电炉自动断电,停止升温.稍后,当炉内温度稍微下降,绿灯灭,红灯亮,电炉又自动通电.周而复始,达到自动控制炉内温度的目的。
3、为了检查断偶保护装置是否正常工作,其方法是:松开热电偶一端,此时测温指示迅速上升到最高点亦自动切断加热电源,则断偶装置良好,重新接好的热电偶后,可正常工作。
4、烘炉,当电炉第一次使用或长期停用后再次使用时,必须进行烘炉.其过程如下: 当室温升到200℃ 4小时（打开炉门让水蒸气散发）当200℃到600℃ 4小时（封闭炉门）当600℃到800℃ 2小时（封闭炉门）。
5、使用完毕,首先将控制面板上的钮子开关拔向关的位置,然后切断总电源开关。
箱式电阻炉使用注意事项：1．使用时炉膛温度不得超过最高炉温，也不要长时间工作在额定温度以上。
2.工作环境条件为：温度0～50℃，相对湿度<80%,无导电尘埃，无易燃易爆物品和腐蚀性气体。
3.使用时炉门要轻开轻关，以防损坏机件。
4.在炉膛内取放样品时，应先关断电源，并轻拿轻放，以保证安全和避免损坏炉膛。
5.为延长产品使用寿命和保证安全，在设备使用结束之后洛阳宏达炉业建议务必要及时从炉膛内取出样品，退出加热并关掉电源。
6.设备环境大气压力：大气压下。
7.当箱式电炉温高于400℃时不允许大开炉门激烈冷却。
8.装炉量不可过大，引起温度降低不应大于50℃。

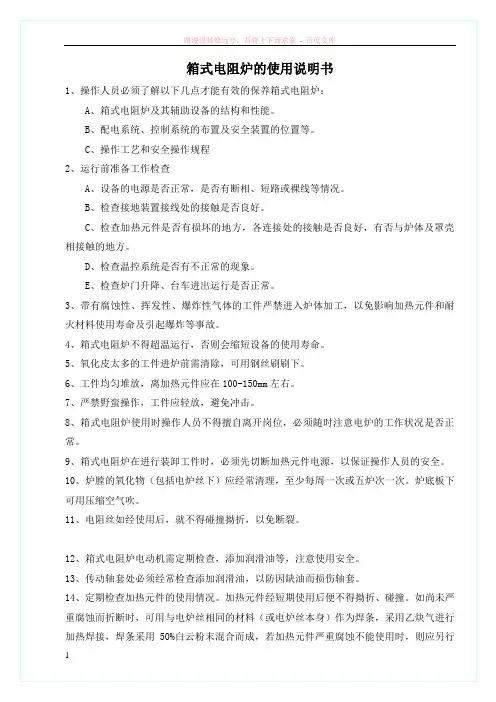

箱式电阻炉的使用说明书1、操作人员必须了解以下几点才能有效的保养箱式电阻炉：A、箱式电阻炉及其辅助设备的结构和性能。
B、配电系统、控制系统的布置及安全装置的位置等。
C、操作工艺和安全操作规程2、运行前准备工作检查A、设备的电源是否正常，是否有断相、短路或裸线等情况。
B、检查接地装置接线处的接触是否良好。
C、检查加热元件是否有损坏的地方，各连接处的接触是否良好，有否与炉体及罩壳相接触的地方。
D、检查温控系统是否有不正常的现象。
E、检查炉门升降、台车进出运行是否正常。
3、带有腐蚀性、挥发性、爆炸性气体的工件严禁进入炉体加工，以免影响加热元件和耐火材料使用寿命及引起爆炸等事故。
4、箱式电阻炉不得超温运行，否则会缩短设备的使用寿命。
5、氧化皮太多的工件进炉前需清除，可用钢丝刷刷下。
6、工件均匀堆放，离加热元件应在100-150mm左右。
7、严禁野蛮操作，工件应轻放，避免冲击。
8、箱式电阻炉使用时操作人员不得擅自离开岗位，必须随时注意电炉的工作状况是否正常。
9、箱式电阻炉在进行装卸工件时，必须先切断加热元件电源，以保证操作人员的安全。
10、炉膛的氧化物（包括电炉丝下）应经常清理，至少每周一次或五炉次一次。
炉底板下可用压缩空气吹。
11、电阻丝如经使用后，就不得碰撞拗折，以免断裂。
12、箱式电阻炉电动机需定期检查，添加润滑油等，注意使用安全。
13、传动轴套处必须经常检查添加润滑油，以防因缺油而损伤轴套。
14、定期检查加热元件的使用情况。
加热元件经短期使用后便不得拗折、碰撞。
如尚未严重腐蚀而折断时，可用与电炉丝相同的材料（或电炉丝本身）作为焊条，采用乙炔气进行加热焊接，焊条采用50%白云粉末混合而成，若加热元件严重腐蚀不能使用时，则应另行更换。
15、定期校验仪表、热电偶的使用情况，防止因仪表、热电偶的误差造成测温不正确而影响产品质量。
箱式电阻炉安全操作规程为了保障员工的人身安全和设备的正常运行，特制定本安全操作规程。
一、操作前的准备1.操作者须经过相关操作培训并持有有效的操作证书方可操作箱式电阻炉；2.操作前应仔细阅读箱式电阻炉的使用说明书，了解各个控制按钮的功能、使用方法以及注意事项；3.首次使用箱式电阻炉前应进行设备检查，确认设备的安全性能正常，各个部件（控制面板、温度传感器、加热元件等）都处于良好状态；4.开始操作前，待电炉对应电源电压稳定后，将产品放置在炉膛中并根据需要设定好温度时长等控制参数；5.操作过程中应定期检查炉膛内的温度和电压情况，确保所有操作符合设定的工艺参数；6.操作中应随时关注安全情况，特别是如发现电线、插头、插座破损等问题，应立即停止使用并联系维修人员。
二、正常操作流程1.打开炉门，将待处理的产品放置在炉膛中。
注意产品的密封性保证；2.关上炉门，打开控制开关，并将目标温度设定到控制面板上；3.等待电阻炉内的温度达到设定温度，将温控器缓慢旋转至目标温度处；4.当炉内的温度达到目标温度时，开始计算维持时间，并记录下来；5.当设定时间到达时，将控制面板上的温度和时间设置均归零，打开炉门，取出产品；6.关闭炉门，关闭电源开关。
如需停止操作，请先将温度降至室温，并确保设备内不存在剩余热量。
三、特别注意事项1.使用家居用电器线缆，如电吹风，延长线等，将导致箱式电阻炉电流不稳定，从而影响电炉的正常使用，应使用符合标准规格的专用电线进行连接；2.在操作过程中应保持炉体周围空气流通，并应保持其远离其它热源，露天使用必须要保护设备不受雨水淋湿；3.当发生线缆连接头破损、设备放置不稳和设备触电时，应立即切断电源，并在排除上述问题后才能继续使用；4.当使用完毕后，应断开电源，并将设备内部彻底清洁干净，以确保设备的存放时干燥；5.另外两种情况下，必须先将温度温柔地降至室温，才能进行下一步操作：换控制器或替换电热丝。
四、设备的定期维护1.定时对设备进行维护清洁，推荐每隔三个月对设备进行一次全面检查，对设备表面进行清洁保养，将电阻炉内部的灰尘、脏污物清除干净；2.对设备内的加热元件、温度控制器和各种传感器进行检查和维护，确保设备的正常运转；3.定期检查线缆、插头、插座的完整性，如发现问题应及时更换；4.根据工艺需要设定好电阻炉的使用周期，并使用备用设备以保证生产任务的顺利完成；5.如出现故障，应及时关停并及时联系维修人员，不得擅自拆卸电炉。

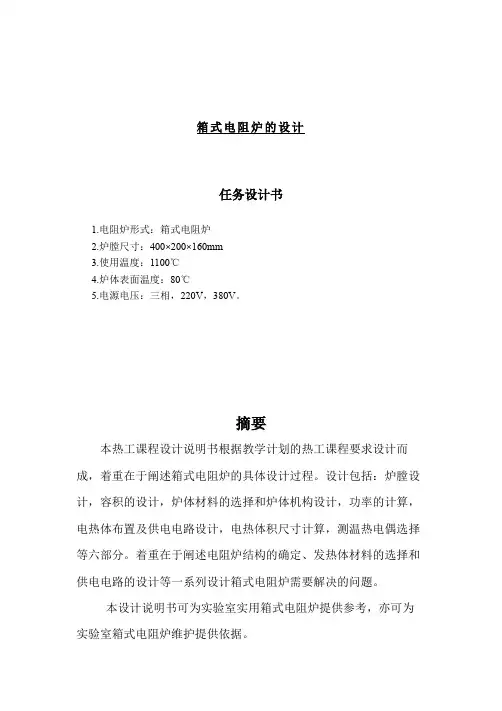

箱式电阻炉的设计任务设计书1.电阻炉形式：箱式电阻炉2.炉膛尺寸：400×200×160mm3.使用温度：1100℃4.炉体表面温度：80℃5.电源电压：三相，220V，380V。
