QC七大手法之控制图

QC七大手法一：简易七大手法：1）甘特图：甘特图(Gantt chart)是在20世纪初由亨利·甘特开发的，它内在的思想很简单。

它基本上是一种线条图，横轴表示时间；纵轴表示要安排的活动。

线条表示在整个期间上计划的和实际的活动完成情况。

甘特图直观地表明任务计划在什么时候进行，以及实际塌与计划要求的对比。

它虽然简单但却是一种重要的工具，它使管理者很容易搞清一项任务或项目不定期剩下哪些工作要做，并且能够评估工作是提前了还是拖后了，或是按计划进行着。

2）流程图：使用图形表示算法的思路是一种极好的方法，因为千言万语不如一张图。

3）5W2H：（1）WHY——为什么？为什么要这么做？理由何在？原因是什么？（2） WHAT——是什么？目的是什么？做什么工作？（3） WHERE——何处？在哪里做？从哪里入手？（4） WHEN——何时？什么时间完成？什么时机最适宜？（5） WHO——谁？由谁来承担？谁来完成？谁负责？（6） HOW——怎样做？怎么做？如何提高效率？如何实施？方法怎样？（7） HOW MUCH——多少？做到什么程度？数量如何？质量水平如何？费用产出如何？D:愚巧法：防错法日文称PKKA-YOKE,又称愚巧法,防呆法.意即在过程失误发生之前即加以防止.是一种在作业过程中采用自动作用,报警,标识,分类等手段,使作业人员不特别注意也不会失误的方法。

这种方法有助于提高品质水平和作业效率。

E:雷达法：雷达图用来表示已取得的工作业绩与目标业绩之间的差距，因其图形酷似雷达而得名。

雷达图的作用，使成绩和差距一目了然；清楚地表示出业绩的评价标准，展示特定标准对工作各方面表现的评价；可以知道项目小组各成员对团队工作业绩的不同看法。

F:统计图：表现统计数字大小和变动的各种图形总称。

其中有条形统计图、扇形统计图、折线统计图、象形图等。

在统计学中把利用统计图形表现统计资料的方法叫做统计图示法。

其特点是：形象具体、简明生动、通俗易懂、一目了然。

第七章控制图 95第七章控制图一．前言:为使现场的质量状况达成目标，均须加以管理。

我们所说的“管理”作业,一般均用侦测产品的质量特性来判断“管理”作业是否正常。

而质量特性会随着时间产生显著高低的变化;那么到底高到何种程度或低至何种状态才算我们所说的异常?故设定一合理的高低界限,作为我们分析现场制程状况是否在“管理”状态,即为控制图的基本根源。

控制图是于1924年由美国品管大师修哈特(W.A.Shewhart)博士所发明。

而主要定义即是[一种以实际产品质量特性与依过去经验所研判的过程能力的控制界限比较,而以时间顺序表示出来的图形]。

二．控制图的基本特性:一般控制图纵轴均设定为产品的质量特性,而以过程变化的数据为刻度;横轴则为检测产品的群体代码或编号或年月日等,以时间别或制造先后别,依顺序点绘在图上。

在管制图上有三条笔直的横线,中间的一条为中心线(Central Line,CL),一般用蓝色的实线绘制；在上方的一条称为控制上限(Upper Control Limit,UCL)；在下方的称为控制下限(Lower Control Limit,LCL)。

对上、下控制界限的绘制,则一般均用红色的虚线表现,以表示可接受的变异围;至于实际产品质量特性的点连线条则大都用黑色实线绘制。

控制状态:96 品管七大手法上控制界限(UCL) 中心线(CL)三．控制图的原理:1.质量变异的形成原因:一般在制造的过程中,无论是多么精密的设备、环境,它的质量特性一定都会有变动,绝对无法做出完全一样的产品;而引起变动的原因可分为两种：一种为偶然(机遇)原因；一种为异常(非机遇)原因。

（1）偶然(机遇)原因(Chance causes)：不可避免的原因、非人为的原因、共同性原因、一般性原因,是属于控制状态的变异。

（2）异常(非机遇)原因(Assignable causes):可避免的原因、人为的原因、特殊性原因、局部性原因等,不可让其存在,必须追查原因,采取必要的行动,使过程恢复正常控制状态,否则会造成很大的损失。

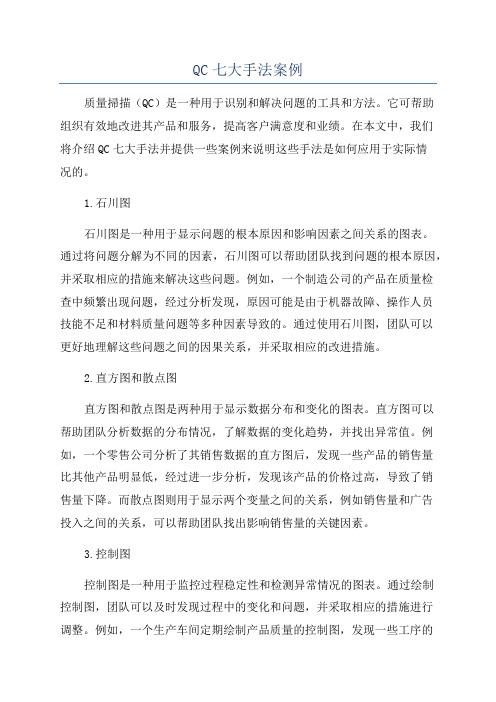

QC七大手法案例质量掃描（QC）是一种用于识别和解决问题的工具和方法。

它可帮助组织有效地改进其产品和服务，提高客户满意度和业绩。

在本文中，我们将介绍QC七大手法并提供一些案例来说明这些手法是如何应用于实际情况的。

1.石川图石川图是一种用于显示问题的根本原因和影响因素之间关系的图表。

通过将问题分解为不同的因素，石川图可以帮助团队找到问题的根本原因，并采取相应的措施来解决这些问题。

例如，一个制造公司的产品在质量检查中频繁出现问题，经过分析发现，原因可能是由于机器故障、操作人员技能不足和材料质量问题等多种因素导致的。

通过使用石川图，团队可以更好地理解这些问题之间的因果关系，并采取相应的改进措施。

2.直方图和散点图直方图和散点图是两种用于显示数据分布和变化的图表。

直方图可以帮助团队分析数据的分布情况，了解数据的变化趋势，并找出异常值。

例如，一个零售公司分析了其销售数据的直方图后，发现一些产品的销售量比其他产品明显低，经过进一步分析，发现该产品的价格过高，导致了销售量下降。

而散点图则用于显示两个变量之间的关系，例如销售量和广告投入之间的关系，可以帮助团队找出影响销售量的关键因素。

3.控制图控制图是一种用于监控过程稳定性和检测异常情况的图表。

通过绘制控制图，团队可以及时发现过程中的变化和问题，并采取相应的措施进行调整。

例如，一个生产车间定期绘制产品质量的控制图，发现一些工序的产品质量出现了异常波动，经过分析发现是由于设备故障导致的，及时修复设备问题后，产品质量得到了恢复。

4.统计分析统计分析是一种用于识别和解决问题的方法。

通过对数据进行统计分析，团队可以找出问题的原因和关键因素，进而采取相应的改进措施。

例如，一个金融机构分析了其客户投诉数据后发现，投诉率与客户服务满意度之间存在明显的负相关关系，为提高客户满意度，金融机构可以加强客户服务培训，提高服务质量。

5.样本调查样本调查是一种用于收集信息和反馈的方法。

品管七大手法七大手法:检查表、层别法、柏拉图、因果图、散布图、直方图、控制图五、散布图将因果关系所对应变化的数据分别描绘在X—Y轴坐标系上，以掌握两个变量之间是否相关及相关的程度如何,这种图形叫做“散布图”，也称为“相关图”。

1、分类1）正相关：当变量X增大时，另一个变量Y也增大;2)负相关：当变量X增大时，另一个变量Y却减小;3）不相关:变量X（或Y）变化时，另一个变量并不改变;4）曲线相关：变量X开始增大时，Y也随着增大，但达到某一值后，则当X值增大时,Y反而减小.2、实施步骤1）确定要调查的两个变量,收集相关的最新数据，至少30组以上；2）找出两个变量的最大值与最小值，将两个变量描入X轴与Y轴；3)将相应的两个变量，以点的形式标上坐标系；4)计入图名、制作者、制作时间等项目;5）判读散布图的相关性与相关程度。

3、应用要点及注意事项1）两组变量的对应数至少在30组以上，最好50组至100组，数据太少时，容易造成误判；2)通常横坐标用来表示原因或自变量,纵坐标表示效果或因变量；3)由于数据的获得常常因为5M1E的变化，导致数据的相关性受到影响，在这种情况下需要对数据获得的条件进行层别，否则散布图不能真实地反映两个变量之间的关系；4）当有异常点出现时,应立即查找原因，而不能把异常点删除；5）当散布图的相关性与技术经验不符时，应进一步检讨是否有什么原因造成假象。

七、控制图1、控制图法的涵义影响产品质量的因素很多,有静态因素也有动态因素，有没有一种方法能够即时监控产品的生产过程、及时发现质量隐患，以便改善生产过程,减少废品和次品的产出？控制图法就是这样一种以预防为主的质量控制方法,它利用现场收集到的质量特征值,绘制成控制图,通过观察图形来判断产品的生产过程的质量状况。

控制图可以提供很多有用的信息，是质量管理的重要方法之一。

控制图又叫管理图，它是一种带控制界限的质量管理图表.运用控制图的目的之一就是，通过观察控制图上产品质量特性值的分布状况，分析和判断生产过程是否发生了异常,一旦发现异常就要及时采取必要的措施加以消除，使生产过程恢复稳定状态。

旧QC七大手法●旧七大QC手法品管七大手法是常用的统计管理方法，又称为初级统计管理方法。

它主要包括控制图、因果图、相关图、排列图、统计分析表（调查表）、数据分层法、散布图等所谓的QC七工具。

一、因果分析图因果分析图是以结果作为特性，以原因作为因素，在它们之间用箭头联系表示因果关系。

因果分析图是一种充分发动员工动脑筋，查原因，集思广益的好办法，也特别适合于工作小组中实行质量的民主管理。

当出现了某种质量问题，未搞清楚原因时，可针对问题发动大家寻找可能的原因，使每个人都畅所欲言，把所有可能的原因都列出来。

所谓因果分析图，就是将造成某项结果的众多原因，以系统的方式图解，即以图来表达结果（特性）与原因（因素）之间的关系。

其形状像鱼骨，又称鱼骨图。

概念与用途：因果图是一种用于分析质量特性（结果）与可能影响质量特性的因素（原因）的一种工具。

它可用于以下几个方面：（1）改善分析。

（2）管制制程；（3）制作操作标准；（4）实施品管教育。

许多可能的原因可归纳成原因类别与子原因，画成形似鱼刺的图，所以该工具又称鱼刺图。

因特图的分类A、整理问题型鱼骨图（各要素与特性值间不存在原因关系，而是结构构成关系）B、原因型鱼骨图（鱼头在右，特性值通常以“为什么……”来写）C、对策型鱼骨图（鱼头在左，特性值通常以“如何提高/改善……”来写）制作鱼骨图分两个步骤：分析问题原因/结构、绘制鱼骨图。

1、分析问题原因/结构。

A、针对问题点，选择层别方法（如人机料法环等）。

B、按头脑风暴分别对各层别类别找出所有可能原因（因素）。

C、将找出的各要素进行归类、整理，明确其从属关系。

D、分析选取重要因素。

E、检查各要素的描述方法，确保语法简明、意思明确。

分析要点：a、确定大要因（大骨）时，现场作业一般从“人机料法环”着手,管理类问题一般从“人事时地物”层别，应视具体情况决定；b、大要因必须用中性词描述（不说明好坏），中、小要因必须使用价值判断（如…不良）；c、脑力激荡时，应尽可能多而全地找出所有可能原因，而不仅限于自己能完全掌控或正在执行的内容。

控制图1、概念控制图又叫做管制图，是用于分析和判断工序是否处于稳定状态所使用的带有控制界限的一种工序管理图。

控制图是一种对过程质量加以测定、记录从而进行控制管理的一种用科学方法设计的图，图上有中心线（CL ）、上控制线（UCL ）、下控制线（LCL ）,并有按时间顺序抽取的样本计量值的描点序列。

控制图主要用于：过程分析及过程控制。

图1表示了控制图的基本形状：2、原理控制图的作图原理被称为“3σ原理"，或“千分之三法则”。

根据统计学可以知晓，如果过程受控，数据的分布将呈钟形正态分布,位于“μ±3σ"区域间的数据占据了总数据的99。

73%，位于此区域之外的数据占据总数据的0.27%（约千分之三,上、下界限外各占0.135%)，因此,在正常生产过程中，出现不良品的概率只有千分之三，所以我们一般将它忽略不计（认为不可能发生），如果一旦发生，就意味着出现了异常波动。

μ：中心线,记为CL ，用实线表示； μ+3σ：上界线，记为UCL ，用虚线表示； μ－3σ:下界线，记为LCL ，用虚线表示。

3、控制图的种类①、计量值控制图：控制图所依据的数据均属于由量具实际测量而得。

A 、平均值与全距（或极差)控制图（ R Chart ）； B S Chart ）；C Chart ）；D 、单值控制图（X Chart ）；②、计数值控制图:控制图所依据的数据均属于以计数值(如：不良品率、不良数、缺点数、件数等）。

A 、不良率控制图（P Chart)； B 、不良数控制图（Pn Chart ）；质 量 特 性 数 据C、缺点数控制图（C Chart）;D、单位缺点数控制图(U Chart）。

4、控制图的用途根据控制图在实际生产过程中的运用，可以将其分为分析用控制图、控制用控制图:①、分析用控制图(先有数据，后有控制界限)：用于制程品质分析用，如：决定方针、制程解析、制程能力研究、制程管制之准备。

品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。

例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S 活动检查表、工程异常分析表等。

1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。

2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。

二、层别法层别法就是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据或资料按相互关系进行分组，加以层别。

层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用。

例如：抽样统计表、不良类别统计表、排行榜等。

实施步骤：①确定研究的主题；②制作表格并收集数据；③将收集的数据进行层别；④比较分析，对这些数据进行分析，找出其内在的原因，确定改善项目。

三、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。

它可以帮助我们找出关键的问题，抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。

1、分类1）分析现象用柏拉图：与不良结果有关，用来发现主要问题。

A品质：不合格、故障、顾客抱怨、退货、维修等；B成本：损失总数、费用等；C交货期：存货短缺、付款违约、交货期拖延等；D安全：发生事故、出现差错等。

2）分析原因用柏拉图：与过程因素有关，用来发现主要问题。

A操作者：班次、组别、年龄、经验、熟练情况等；B机器：设备、工具、模具、仪器等；C原材料：制造商、工厂、批次、种类等；D作业方法：作业环境、工序先后、作业安排等。

2、柏拉图的作用①降低不良的依据；②决定改善目标，找出问题点；③可以确认改善的效果。

QC七大手法QC手法分为新旧两种手法。

QC旧七大手法：1. 鱼骨图（寻找因果关系）；
2.层别法Stratification：层别作解析（按层分类，分别统计分析）；
3. 柏拉图（排列图）Pareto Diagram：柏拉抓重点（找出“重要的少数”）；
4. 查检表（检查表、查核表）Check List：查检集数据（调查记录数据用以分析）；
5. 散布图Scatter Diagram：散布看相关（找出两者的关系）；
6. 直方图，层别法（分层图）Histogram：直方显分布（了解数据分布与制程能力）；
7. 管制图（控制图）Control Chart：管制找异常（了解制程变异）。

QC 新七大手法：1. 关系图法（关联图法）；
2. KJ法（亲和图法、卡片法）；
3. 系统图法（树图法）；
4. 矩阵图法；
5. 矩阵数据分析法；
6. PDPC法（过程决策程序图法）或重大事故预测图法；
7. 网络图法（又称网络计划技术法也叫关键路线法）。

新QC七大手法（工具）完整版“七大手法”主要是指企业质量管理中常用的质量管理工具，老七种手法，包括分层法、调查表、排列法、因果图、直方图、控制图和相关图。

那么新的Q C七种工具有哪些呢？那就是系统图、关联图、亲和图、矩阵图、箭条图、PD PC法以及矩阵数据分析法。

今天，我们一起来了解一下。

1.KJ法（亲和图法）（Affinity Diagram）。

2.关联图法（Rolation Diagram）。

3.系统图法（Systematization Diagram）。

4.矩阵图法（Matrix Diagram）。

5.过程决策计划图法（Process Dicesion program Chart）。

6.箭条图法（Arrow Diagram）。

7.矩阵数据分析法（Factor Analysis）。

新QC七大手法的使用情形，可归纳如下：亲和图——从杂乱的语言数据中汲取信息。

关联图——理清复杂因素间的关系。

系统图——系统地寻求实现目标的手段。

矩阵图——多角度考察存在的问题,变量关系。

PDPC法——预测设计中可能出现的障碍和结果。

箭条图——合理制定进度计划。

矩阵数据解析法—多变量转化少变量数据分析。

新QC七大手法概述：新QC七大手法的特点：1.整理语言资料的工具。

2.将语言情报用图形表示的方法。

3.引发思考，有效解决凌乱问题。

4.充实计划。

5.防止遗漏、疏忽。

6.使有关人员了解。

7.促使有关人员的协助。

8.确实表达过程。

9.管理工具，可以应用于QC以外的领域。

新QC七大手法的五项益处：1.迅速掌握重点——实时掌握问题重心，不似无头苍蝇般地找不到重点。

2.学习重视企划——有效解析问题，透过手法的运用，寻求解决之道。

3.重视解决过程——重视问题解决的过程，不只是要求成果。

4.了解重点目标——拥有正确的方向，不会顾此失彼。

5.全员系统导向——强化全员参与的重要性，进而产生参与感与认同感。

新旧QC七大手法的区别：新七大手法并不能取代旧七大手法，两种品管手法相辅相成。
