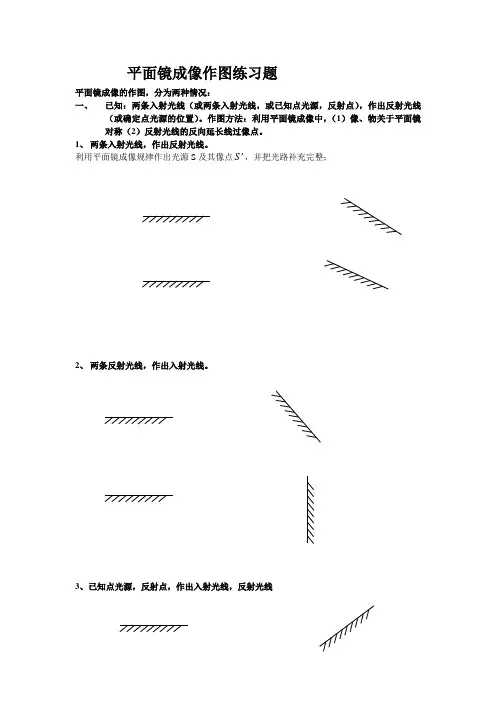

平面镜成像作图练习题
平面镜成像的作图，分为两种情况：
一、已知：两条入射光线（或两条入射光线，或已知点光源，反射点），作出反射光线
（或确定点光源的位置）。
作图方法：利用平面镜成像中，（1）像、物关于平面镜对称（2）反射光线的反向延长线过像点。
1、两条入射光线，作出反射光线。
利用平面镜成像规律作出光源S及其像点S ，并把光路补充完整；
2、两条反射光线，作出入射光线。
3、已知点光源，反射点，作出入射光线，反射光线
4、已知点光源，像点及入射光线，作出入射光线，反射光线。
二、作出物体的像（作图方法：分别找出物体上的特殊点，再分别找出这些点关于平面镜的对称点，然后，用虚线连接）。
第五讲：平面镜成像——作图与实验制作人：曾宇嘉第四讲习题答案【练1】光沿直线传播解析：这里和激光准直、排队看齐类似。
【练2】如下图所示解析：这里注意审题，图中，A 点表示小球，虚线圆圈表示小球的运动轨迹。
由于太阳光垂直照射下来，小球的影子应在小球正下方，所以过A 作地面的垂线，垂足为A ’，A ’即为影子的位置。
当小球运动时，影子在MN 上运动，轨迹为一条直线。
这里注意所作轨迹应与圆形的直径一样长。
【练3】（1）用砂纸把黑板的反光部分打磨粗糙（2）反光是因为黑板发生了镜面反射，打磨粗糙后，变为漫反射，可看清楚。
解析：反光是因为镜面反射，不反光的黑板应该发生漫反射，所以思路应该是把镜面反射转化为漫反射。
换座位、关灯都不能从根本上解决问题。
【练4】30 可逆的解析：在图中画出法线，入射角为两光线夹角的一半。
小聪可以看见小猫，小猫也可以看见小聪，说明光路可逆。
本讲例题答案【例1】C解析：根据平面镜成像规律中的，像到平面镜的距离（像距）与物到平面镜的距离（物距）相等，这里水面是平面镜，物体是月亮，与井和猴子都无关。
【例2】3、5、能解析：利用平面镜成像规律中的“等距”解题，第二空要注意题目问的是物到像距离。
把木板放置后，光线仍然反射进入眼睛，所以仍然可以看到像。
这里木板是挡不住反向延长线的，也证明了平面镜成像是虚像。
【例3】C解析：视力表和视力表的像到平面镜的距离都是2.5米，小春和小春的像到平面镜的距离都是2.1米。
【例4】A解析：平面镜成像实验要使用茶色玻璃（半透明的玻璃），才能在看到像的同时看到后面的物体，不能使用普通的平面镜。
【例5】（1）蜡烛A像的位置蜡烛A的像与蜡烛B的大小关系（2）重合（3）未点燃解析：选用玻璃而不是平面镜做实验是因为玻璃在反射光的同时也能透光，透光是为了看见后方的另一根蜡烛（参照物），而另一根蜡烛用于和蜡烛的像重合，重合说明它与像的位置、大小都相同。
使用未点燃的蜡烛是为了可以看清楚点燃蜡烛的像。
