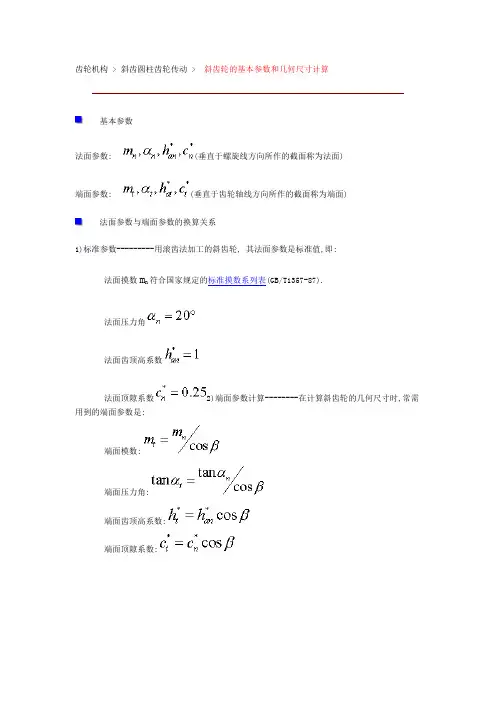

斜齿柱齿轮几何尺寸的计算方法

齿轮机构 > 斜齿圆柱齿轮传动 > 斜齿轮的基本参数和几何尺寸计算
基本参数
法面参数: (垂直于螺旋线方向所作的截面称为法面)
端面参数: (垂直于齿轮轴线方向所作的截面称为端面)
法面参数与端面参数的换算关系
1)标准参数---------用滚齿法加工的斜齿轮, 其法面参数是标准值,即:
法面摸数m n符合国家规定的标准摸数系列表(GB/T1357-87).
法面压力角
法面齿顶高系数
法面顶隙系数2)端面参数计算--------在计算斜齿轮的几何尺寸时,常需用到的端面参数是:
端面模数:
端面压力角:
端面齿顶高系数:
端面顶隙系数:
斜齿圆柱齿轮端法面压力角的图形关系
3)斜齿轮的标准中心距公式
由此可知,在设计斜齿轮传动时,可以用改变螺旋角的办法来调节中心距的大小,使得凑中心距有多了一条途径。

例题
已知一对标准斜齿圆柱齿轮传动,
(1)试说明螺旋角取的理由(2)计算中心距和端面啮合角
解:(1)有两个理由:
A:为使斜齿轮传动时产生的轴向力不过大,取在8~20度范围内并取偏小的值B:为了把中心距凑成便于安装的整数(两轮齿数之和是99,而以)
(2)中心距
为:
啮合角为:。

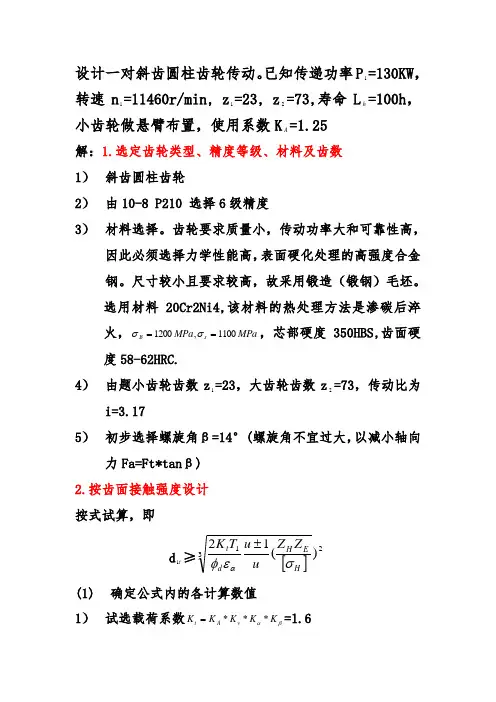

设计一对斜齿圆柱齿轮传动。

已知传递功率P 1=130KW ，转速n 1=11460r/min, z 1=23, z 2=73,寿命L h=100h ，小齿轮做悬臂布置，使用系数K A=1.25解：1.选定齿轮类型、精度等级、材料及齿数 1） 斜齿圆柱齿轮2） 由10-8 P210 选择6级精度3） 材料选择。

齿轮要求质量小，传动功率大和可靠性高，因此必须选择力学性能高，表面硬化处理的高强度合金钢。

尺寸较小且要求较高，故采用锻造（锻钢）毛坯。

选用材料20Cr2Ni4,该材料的热处理方法是渗碳后淬火，MPa MPa s B1100,1200==σσ，芯部硬度350HBS,齿面硬度58-62HRC.4） 由题小齿轮齿数z 1=23，大齿轮齿数z 2=73，传动比为i=3.175） 初步选择螺旋角β=14°(螺旋角不宜过大，以减小轴向力Fa=Ft*tan β) 2.按齿面接触强度设计 按式试算，即d t 1≥[]231)(12H E H d t Z Z u u T K σεφα± (1) 确定公式内的各计算数值 1） 试选载荷系数βαK K K K K v A t***==1.62） 由表查得齿宽系数d φ=1b d =0.5(小齿轮做悬臂布置)3） 计算小齿轮传递的转矩T=113*10*9550n P =11460130*10*95503=1.08*105 N ·mm4） 由表查得材料的弹性影响系数E Z =189.8 Mpa 21（两个锻钢齿轮配对）5） 由图选取区域系数H Z =2.4336） 由图查得1αε=0.77，2αε=0.87，则αε=1αε+2αε=1.64 7） 由图按齿面硬度查得小齿轮的接触疲劳强度极限为1lim H σ=1650Mpa ，大齿轮的接触疲劳强度极限2lim H σ=1650Mpa8） 由式计算应力循环次数h jL n N 1160==60*11460*1*100=6.876*10717.310*876.6712==i N N =2.17*1079) 由图取接触疲劳寿命系数1HN K =1.15，2HN K =1.25（渗碳淬火钢）10) 计算接触疲劳许用应力取失效率为1%，安全系数为S=1，由式10-12 P205得S K HN H 1lim 11][σσ==1.15*1650Mpa=1897.5Mpa SK HN H 2lim 22][σσ==1.25*1650Mpa=2062.5Mpa则许用接触应力为：2][][][21H H H σσσ+==25.20625.1897+Mpa=1890Mpa(2) 计算1） 试算小齿轮分度圆的直径t d 1,由公式得3251)18908.189*433.2(*17.317.4*64.1*5.010*08.1*6.1*2≥t d mm =32mm2） 计算圆周速度 1000*6011n d v t π==19.2m/s3） 计算齿宽b 及模数nt m齿宽 t d d b 1φ==0.5*32mm=16mm模数 11cos z d m tnt β==2314cos *32o mm=1.43mm齿高 h=2.25nt m =2.25*1.43mm=3.2mm 26.505.43.21==hb4) 计算纵向重合度βεβφεβtan 318.01z d ==0.318*0.5*23*o 14tan =0.915) 计算载荷系数K 已知使用系数A K =1.25；由表10-3 P195查得齿间载荷分配系数1.1==ααF H K K ；(mm N mm N RbTK A /100/3.527>=)由表查得接触疲劳强度计算的齿向载荷分布系数βH K =1.1； 根据v=19.2m/s 和6级精度由图10-8 P194查得动载系数12.1=v K ；由图查得弯曲强度计算的齿向载荷分布系数βF K =1.14. 故载荷系数K=A K vK αH K βH K =1.25*1.12*1.1*1.1=1.694K 与t K 相近，故不必按实际的载荷系数校正所算得的分度圆直径。

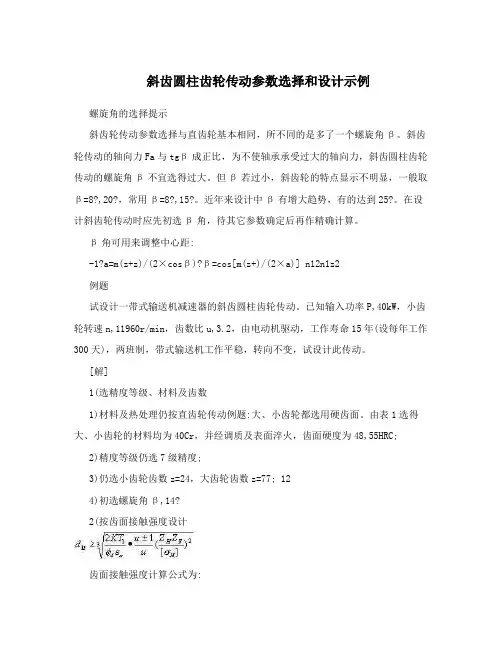

斜齿圆柱齿轮传动参数选择和设计示例螺旋角的选择提示斜齿轮传动参数选择与直齿轮基本相同，所不同的是多了一个螺旋角β。

斜齿轮传动的轴向力Fa与tgβ成正比，为不使轴承承受过大的轴向力，斜齿圆柱齿轮传动的螺旋角β不宜选得过大。

但β若过小，斜齿轮的特点显示不明显，一般取β=8?,20?，常用β=8?,15?。

近年来设计中β有增大趋势，有的达到25?。

在设计斜齿轮传动时应先初选β角，待其它参数确定后再作精确计算。

β角可用来调整中心距:-1?a=m(z+z)/(2×cosβ)?β=cos[m(z+)/(2×a)] n12n1z2例题试设计一带式输送机减速器的斜齿圆柱齿轮传动。

已知输入功率P,40kW，小齿轮转速n,11960r/min，齿数比u,3.2，由电动机驱动，工作寿命15年(设每年工作300天)，两班制，带式输送机工作平稳，转向不变，试设计此传动。

[解]1(选精度等级、材料及齿数1)材料及热处理仍按直齿轮传动例题:大、小齿轮都选用硬齿面。

由表1选得大、小齿轮的材料均为40Cr，并经调质及表面淬火，齿面硬度为48,55HRC;2)精度等级仍选7级精度;3)仍选小齿轮齿数z=24，大齿轮齿数z=77; 124)初选螺旋角β,14?2(按齿面接触强度设计齿面接触强度计算公式为:1) 确定公式内的各计算数值(1)试选K=1.6。

t(2)由图10查取区域系数Z=2.433。

H(3)由图8查得端面重合度ε=0.78，ε=0.87，则ε=ε+ε=1.65。

α1α2αα1α2(4)许用接触应力=1041.5 MPa。

2) 计算(1)试算小齿轮分度圆直径d1tmm =60.49 mm(2)计算圆周速度(3)计算齿宽b及模数m nth=2.25 m=5.51mm b/h=9.88 nt(4)计算纵向重合度ε β(5)计算载荷系数K已知使用系数=l。

根据v=3.04m/s,7级精度，由图5查得动载系数=l.11;由表4查得接触强度计算用的齿向载荷分布系数=1.41;由图6查得弯曲强度计算的齿向载荷分布系数=1.37。

斜齿圆柱齿轮的参数及几何尺寸计算（转载）狂人不狂收录于2007-04-18 阅读数：1093 收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注？9.9.２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为:所以有：...（9-9-01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢？测试一下？2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3.压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。

在右图所示的斜齿条中，平面ABD在端面上，平面ACE在法面S 上，∠ACB=90°。

在直角△ABD、△ACEJ及△ABC中，、、、BD=CE，所以有：>>法面压力角和端面压力角的关系<<... （9-9-03）4.齿顶高系数及顶隙系数：无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示：名称符号公式分度圆直径 d d=m z=(m n/cosβ)z基圆直径d b d b=dcosαt齿顶高h a h a=h*an m n齿根高h f h f=(h*an+c*n)m n全齿高h h=ha+h f(2h*an+c*n)m n齿顶圆直径d a d a=d+2ha中心距 a a=(d1+d2)/2=m n(z1+z2)/2cosβ从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。

直齿轮传动设计计算实例直齿轮传动设计计算实例已知条件：斜齿圆柱齿轮传动，输入功率为PI =4.17kw，齿轮转速为nI=626r/min，传动比为i2=3.7，由电动机驱动，工作寿命为10年，每年工作300天，每天工作16小时，轻微冲击，转向不变。

1、齿轮基本参数选定（齿轮设计参照《机械设计》教材进行设计）（1）运输机为一般工作机器，速度不高，故选用8级精度。

（2）材料：参照表10-1高速级小齿轮选用45#钢调质处理，齿面硬度为250HBS。

高速级大齿轮选用45#钢调质，齿面硬度为220HBS。

（3）小齿轮齿数初选为，大齿轮齿数。

2、按齿面接触强度计算由设计计算公式（10-9a）进行计算，即（1）确定公式内的各计算数据①试选载荷系数②计算小齿轮传递的转矩③由表10-7选取齿宽系数④由表10-6查得材料的弹性影响系数⑤由图10-21d按齿面硬度查得小齿轮的接触疲劳强度极限，大齿轮的接触疲劳强度极限⑥由式10-13计算应力循环次数。

⑦由图10-19取接触疲劳寿命系数。

⑧计算接触疲劳许用应力取失效概率为1％，安全系数S=1，由式（10-12）得﹙2﹚计算①试算小齿轮分度圆直径,代入中最小值。

②计算圆周速度v③计算齿宽b④计算齿宽与齿高之比模数齿高⑤计算载荷系数根据，8级精度，由图10-8查得动载荷系数；直齿轮,；由表10-2查得使用系数；由表10-4用插值法查得8级精度、小齿轮相对支承非对称布置时，。

由，查图得；故载荷系数⑥按实际的载荷系数校正所算得的分度圆直径，由式（10-10a）得⑦计算模数m3、按齿根弯曲强度设计由式（10-5）得弯曲强度的设计公式为（1）确定公式内的各计算数值①由图10-20c查得小齿轮的弯曲疲劳强度极限，大齿轮的弯曲疲劳强度极限；②由图10-18取弯曲疲劳寿命系数,；③计算弯曲疲劳许用应力取弯曲疲劳安全系数S=1.3，由式(10-12)得④计算载荷系数K⑤查取齿形系数由表10-5查得⑥查取应力校正系数由表10-5查得⑦计算大、小齿轮的并加以比较故小齿轮的数值较大。

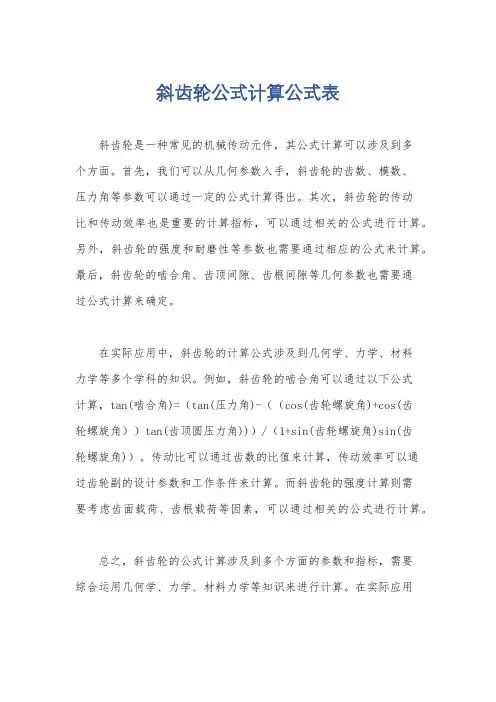

斜齿轮公式计算公式表
斜齿轮是一种常见的机械传动元件，其公式计算可以涉及到多
个方面。

首先，我们可以从几何参数入手，斜齿轮的齿数、模数、
压力角等参数可以通过一定的公式计算得出。

其次，斜齿轮的传动
比和传动效率也是重要的计算指标，可以通过相关的公式进行计算。

另外，斜齿轮的强度和耐磨性等参数也需要通过相应的公式来计算。

最后，斜齿轮的啮合角、齿顶间隙、齿根间隙等几何参数也需要通
过公式计算来确定。

在实际应用中，斜齿轮的计算公式涉及到几何学、力学、材料
力学等多个学科的知识。

例如，斜齿轮的啮合角可以通过以下公式
计算，tan(啮合角)=（tan(压力角)-（（cos(齿轮螺旋角)+cos(齿
轮螺旋角））tan(齿顶圆压力角))）/（1+sin(齿轮螺旋角)sin(齿
轮螺旋角)）。

传动比可以通过齿数的比值来计算，传动效率可以通
过齿轮副的设计参数和工作条件来计算。

而斜齿轮的强度计算则需
要考虑齿面载荷、齿根载荷等因素，可以通过相关的公式进行计算。

总之，斜齿轮的公式计算涉及到多个方面的参数和指标，需要
综合运用几何学、力学、材料力学等知识来进行计算。

在实际应用
中，需要根据具体的设计要求和工作条件来选择合适的公式进行计算，以确保斜齿轮传动的可靠性和稳定性。

两轴平行的齿轮传动直齿圆柱齿轮传动1、两轮轴线互相平行。

2、齿轮的齿长方向与齿轮轴线互相平行。

3、两轮传动方向相反。

4、此种传动形式英勇最广泛。

直齿圆柱齿轮传动1、两轮轴线互相平行。

2、齿轮的齿长方向与齿轮轴线互相平行。

3、两轮传动方向相反；斜齿圆柱齿轮传动1、轮齿齿长方向线与齿轮轴线倾斜一个角度。

2、与直齿圆柱齿轮传动相比，同时啮合的齿数增多，传动平稳，传动的扭矩也比较大。

3、运转时存在轴向力。

4、加工制造比直齿圆柱齿轮传动麻烦。

斜齿圆柱齿轮传动非圆齿轮传动1、目前常见的非圆齿轮有椭圆形、扇形。

2、当主动轮等速转动时从动轮可以实现有规则的不等速转动。

3、此种传动多见于自动化机构。

人字齿轮传动1、具有斜齿圆柱齿轮的优点，同时运转时不产生轴向力。

2、适用于传递功率大，需作正反向运转的机构中。

3、加工制造比斜齿圆柱齿轮麻烦。

两轴相交的齿轮传动交叉轴斜齿轮传动1、两轮轴线不再同一平面上，或者任意交错，或者垂直交错。

2、两轮的螺旋角可以相等，也可以不相等。

3、两轮的螺旋方向可以相同，也可以不相同。

蜗杆传动1、蜗杆轴线与蜗轮轴线成垂直交错。

2、可以实现大的传动比，传动平稳，噪声小，有自锁。

3、传动效率较低，蜗杆线速度受一定限制。

直齿锥齿轮传动1、两轮轴线相交于锥顶点，轴交角α有三种，α〉90°，α=90°（正交），α〈90°。

2、轮齿齿线的延长线通过锥点。

斜齿锥齿轮传动1、轮齿齿线呈斜向，或者说，齿线的延长线不通过锥点，而是与某一圆相切。

2、两轮螺旋角相等，螺旋方向相反。

弧齿锥齿轮传动1、轮齿齿线呈弧形。

2、两轮螺旋角相等，螺旋方向相反。

3、与直齿锥齿轮传动相比，同时参加啮合的齿数增多，传动平稳，传动的扭矩较大。

齿轮几何要素的名称、代号齿顶圆：通过圆柱齿轮轮齿顶部的圆称为齿顶圆，其直径用d a表示。

齿根圆：通过圆柱齿轮齿根部的圆称为齿根圆，直径用d f 表示。

齿顶高：齿顶圆d a与分度圆d之间的径向距离称为齿顶高，用h a来表示。

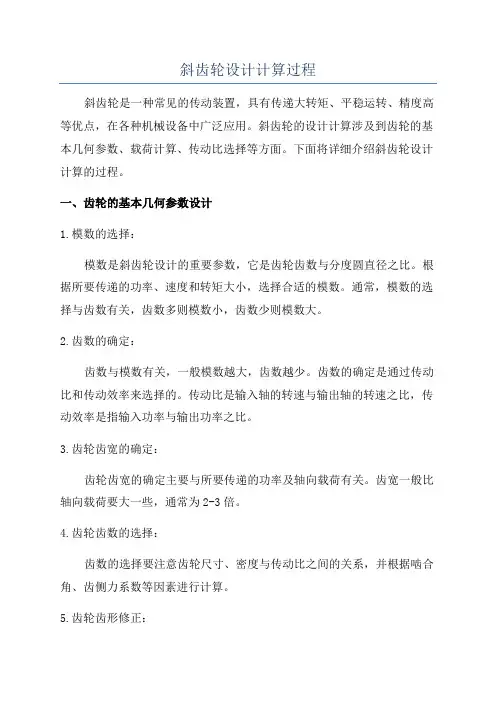

斜齿轮设计计算过程斜齿轮是一种常见的传动装置，具有传递大转矩、平稳运转、精度高等优点，在各种机械设备中广泛应用。

斜齿轮的设计计算涉及到齿轮的基本几何参数、载荷计算、传动比选择等方面。

下面将详细介绍斜齿轮设计计算的过程。

一、齿轮的基本几何参数设计1.模数的选择：模数是斜齿轮设计的重要参数，它是齿轮齿数与分度圆直径之比。

根据所要传递的功率、速度和转矩大小，选择合适的模数。

通常，模数的选择与齿数有关，齿数多则模数小，齿数少则模数大。

2.齿数的确定：齿数与模数有关，一般模数越大，齿数越少。

齿数的确定是通过传动比和传动效率来选择的。

传动比是输入轴的转速与输出轴的转速之比，传动效率是指输入功率与输出功率之比。

3.齿轮齿宽的确定：齿轮齿宽的确定主要与所要传递的功率及轴向载荷有关。

齿宽一般比轴向载荷要大一些，通常为2-3倍。

4.齿轮齿数的选择：齿数的选择要注意齿轮尺寸、密度与传动比之间的关系，并根据啮合角、齿侧力系数等因素进行计算。

5.齿轮齿形修正：齿形修正是为了解决齿轮啮合中的啮合误差，提高传动效率和齿轮的寿命。

齿形修正一般采用弯曲齿形法。

二、载荷计算1.受力分析：首先需要确定齿轮在工作过程中所受的载荷类型和方向。

常见的载荷有径向力、轴向力和弯矩。

2.力的计算：根据齿轮传动的理论公式，计算齿轮所受的各个力的大小，并确定其作用点位置。

3.强度计算：根据齿轮所受载荷的大小和方向，采用材料的抗弯强度、接触强度等指标进行强度计算，判断齿轮的强度是否满足要求。

三、传动比选择根据所要传递的转速和转矩大小，选择合适的传动比。

一般情况下，传动比应选择为整数或近似值，以便于加工制造和传动装置的调整。

四、传动系统的优化设计在完成基本的几何参数设计和载荷计算后，可以对传动系统进行优化设计。

包括选取合适的传动方式、齿轮材料的选择、齿轮的热处理等。

五、齿轮加工制造根据已完成的设计计算结果，制定相应的加工工艺和技术要求，进行齿轮的加工制造。

斜齿圆柱齿轮的参数及几何尺寸计算（转载）狂人不狂收录于2007-04-18 阅读数：1093 收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注？9.9.２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为:所以有：...（9-9-01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢？测试一下？2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3.压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。

在右图所示的斜齿条中，平面ABD在端面上，平面ACE在法面S上，∠ACB=90°。

在直角△ABD、△ACEJ及△ABC中，、、、BD=CE，所以有：... （9-9-03）>>法面压力角和端面压力角的关系<<4.齿顶高系数及顶隙系数：无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示：名称符号公式分度圆直径 d d=m z=(m n/cosβ)z基圆直径d b d b=dcosαt齿顶高h a h a=h*an m n齿根高h f h f=(h*an+c*n)m n全齿高h h=ha+h f(2h*an+c*n)m n齿顶圆直径d a d a=d+2ha中心距 a a=(d1+d2)/2=m n(z1+z2)/2cosβ从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。

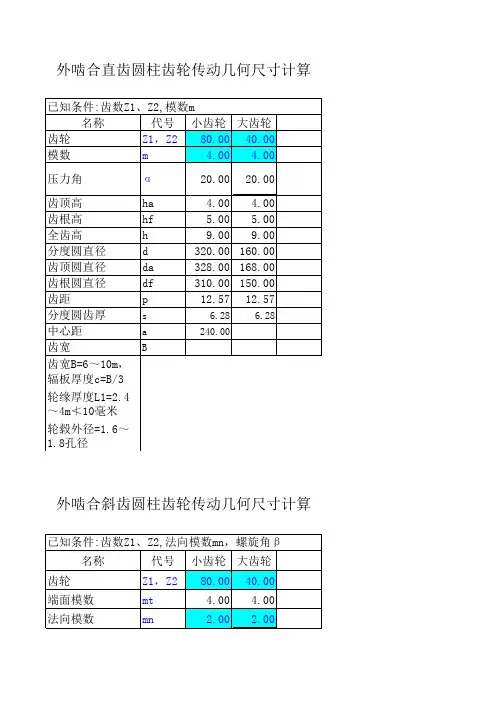

外啮合直齿圆柱齿轮传动几何尺寸计算外啮合斜齿圆柱齿轮传动几何尺寸计算压力角α20.0020.00齿顶高ha 2.00 2.00齿根高hf 2.50 2.50全齿高h 4.50 4.50分度圆直径d320.00160.00齿顶圆直径da324.00164.00齿根圆直径df315.00155.00分度圆齿厚s 6.28 6.28中心距a240.00齿宽计算m n=(da-df)/4.5计算螺旋角cosβ =m n z/（da-2mn）注注:☆蜗杆齿宽:当注:☆最大外圆直注:☆蜗轮齿宽:当注：模数为12,10注注:☆蜗杆螺纹长注：蜗杆在分度圆外啮合直齿锥齿轮传动几何尺齿顶高h a 齿根高hf 分度圆直径d1节圆直径dje1齿顶圆直径da1齿根圆直径df1分度圆螺旋导程角(弧度）γ法向模数m f 轴向齿距Px 分度圆柱螺旋导程P Z螺牙沿分度圆柱上的轴向齿厚S z1螺牙沿分度圆柱上的法向齿厚S f1齿厚测量高度h~齿数Z 2分度圆直径d2齿根圆直径df2齿顶圆直径da2最大外圆直径D2蜗轮宽度b2齿顶圆弧半径R a 齿根圆弧半径Rf注:☆磨削蜗杆需加长:m≤10时,加长25mm;10≤m≤16时,加长35mm;m>16时,加长40-50mm 注:☆蜗杆齿宽:当Z=1~2时取(13~16)m, 当Z=3~4时取(15~21)m注:☆最大外圆直径：当Z=1取≤da2+2m,当Z=2~3取≤da2+1.5m,当Z=4取≤da2+m注:☆蜗轮齿宽:当Z≤3时取≤0.75Ddi1, 当Z=4时取≤0.67Ddi1，包角2θ=45°~130°注：模数为12,10,8,6,5,4,3,2.5,2,1.5,1蜗 轮蜗 杆螺旋长度L☆注：蜗杆特性系数q为14,13,12,11,10,9,8注:☆蜗杆螺纹长度L:当Z=1~2时取大于(11+0.06Z2)m, 当Z=3~4时取大于(12.5+0.09Z2)m 注：蜗杆在分度圆上的轴向齿厚=1.498m,分度圆上的法向齿厚=1.498mcos γ齿齿齿轴向齿距轴向齿形齿齿分h高h 顶高h 根高 3:1a压力角齿根圆弧半d 顶圆直径L切制螺纹部分长度d 根圆直径d 度圆直径21f 1a 1P xa 1f 1（a ）蜗杆（b几何尺寸计算mm;m>16时,加长40-50mm+1.5m,当Z=4取≤da2+m67Ddi1，包角2θ=45°~130°时取大于(12.5+0.09Z2)m向齿厚=1.498mcos γ齿顶圆弧半径R 齿根圆弧半径R a 2（b ）蜗轮。

斜齿圆柱齿轮的参数及几何尺寸计算（转载）狂人不狂收录于2007-04-18 阅读数：1093 收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注？9.9.２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为:所以有：...（9-9-01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢？测试一下？2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3.压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt的关系可通过斜齿条得到。

在右图所示的斜齿条中，平面ABD在端面上，平面ACE在法面S上，∠ACB=90°。

在直角△ABD、△ACEJ及△ABC中，、、、BD=CE，所以有：... （9-9-03）>>法面压力角和端面压力角的关系<<4.齿顶高系数及顶隙系数：无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示：从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。

西安航空职业技术学院第十讲共2页2013年2月20日课题第十讲斜齿圆柱齿轮目的与要求熟悉斜齿圆柱齿轮重点熟悉斜齿圆柱齿轮难点熟悉斜齿圆柱齿轮教具多媒体复习提问新知识点考察作业布置课后回忆备注教员谢贺年教研室主任批阅系部审查意见西安航空职业技术学院第1页教案设计斜齿圆柱齿轮齿廓曲面的形成及其啮合特点请看下图，直齿圆柱齿轮的齿廓曲面是发生面S在基圆柱上作纯滚动时，由其上任一与基圆柱母线平行的直线所展出的渐开线曲面。

当一对直齿圆柱齿轮啮合时，轮齿的接触线是与轴线平行的直线，如下图(b)所示，轮齿沿整个齿宽突然同时进入啮合和退出啮合，所以容易引起冲击、振动和噪声，传动平稳性差。

直齿轮齿面形成及接触线斜齿圆柱齿轮齿廓曲面形成的原理和直齿轮类似，所不同的是形成渐开线齿面的直线不平行于而与它成一个角度。

请看下图(a)所示，当发生面沿基圆柱滚动时，斜直线的轨迹为一渐开线螺旋面，即斜齿轮的齿廓曲面。

直线与基圆柱母线的夹角称为基圆柱上的螺旋角。

由斜齿轮齿廓曲面的形成可见，其端面（垂直于其轴线的截面）的齿廓曲线为渐开线。

从端面看，一对渐开线斜齿轮传动就相当于一对渐开线直齿轮传动，所以，它也满足定角速比的要求。

如下图(b)所示，斜齿轮啮合传动时，齿廓曲面的接触线是与轴线倾斜的直线，接触线的长度是变化的，开始时接触线长度由短变长，然后由长变短，直至脱离啮合。

这说明斜齿轮的啮合情况是沿着整个齿宽逐渐进入和退出啮合的，故与直齿圆柱齿轮相比，传动平稳，冲击和噪声小。

斜齿轮齿面形成及接触线4.7.2 斜齿圆柱齿轮的基本参数和几何尺寸的计算这一节给大家介绍斜齿圆柱齿轮的基本参数和几何尺寸计算。

1．螺旋角螺旋角的大小表示斜齿圆柱齿轮轮齿的倾斜程度，它是反映斜齿轮特征的一个重要参数。

2．法面参数与端面参数间的关系由于斜齿圆柱齿轮的齿向倾斜，故有端面和法面之分。

垂直于轴线的平面称为端面，与分度圆柱螺旋线垂直的平面则称为法面。

下面左图所示的为斜齿圆柱齿轮分度圆柱面的展开图。

斜齿圆柱齿轮的参数及几何尺寸计算（转载）狂人不狂收录于2007-04-18 阅读数：1093收藏数：2公众公开原文来源我也要收藏以文找文如何对文章标记，添加批注.２◆斜齿圆柱齿轮的参数及几何尺寸计算◆斜齿轮的轮齿为螺旋形，在垂直于齿轮轴线的端面（下标以t表示）和垂直于齿廓螺旋面的法面（下标以n表示）上有不同的参数。

斜齿轮的端面是标准的渐开线，但从斜齿轮的加工和受力角度看，斜齿轮的法面参数应为标准值。

1.螺旋角β右图所示为斜齿轮分度圆柱面展开图，螺旋线展开成一直线，该直线与轴线的夹角β称为斜齿轮在分度圆柱上的螺旋角，简称斜齿轮的螺旋角。

tanβ=πd/ps对于基圆柱同理可得其螺旋角βb为:所以有：...（9-9-01）通常用分度圆上的螺旋角β斜进行几何尺寸的计算。

螺旋角β越大，轮齿就越倾斜，传动的平稳性也越好，但轴向力也越大。

通常在设计时取。

对于人子齿轮，其轴向力可以抵消，常取，但加工较为困难，一般用于重型机械的齿轮传动中。

齿轮按其齿廓渐开螺旋面的旋向，可分为右旋和左旋两种。

如何判断左右旋呢测试一下2.模数如图所示，pt为端面齿距，而pn为法面齿距，pn = pt·cosβ，因为p=πm, πmn＝πmt·cosβ,故斜齿轮法面模数与端面模数的关系为: mn＝mt·cosβ。

3.压力角因斜齿圆柱齿轮和斜齿条啮合时，它们的法面压力角和端面压力角应分别相等，所以斜齿圆柱齿轮法面压力角αn和端面压力角αt 的关系可通过斜齿条得到。

在右图所示的斜齿条中，平面ABD 在端面上，平面ACE 在法面S上，∠ACB=90°。

在直角△ABD、△ACEJ及△ABC中，、、、BD=CE，所以有：>>法面压力角和端面压力角的关系<<... （9-9-03）4.齿顶高系数及顶隙系数：无论从法向或从端面来看，轮齿的齿顶高都是相同的，顶隙也是相同的，即5.斜齿轮的几何尺寸计算：只要将直齿圆柱齿轮的几何尺寸计算公式中的各参数看作端面参数，就完全适用于平行轴标准斜齿轮的几何尺寸计算，具体计算公式如下表所示：名称符号公式分度圆直径d d=m z=(m n/cosβ)z基圆直径d b d b=dcosαt齿顶高h a h a=h*an m n齿根高h f h f=(h*an+c*n)m n全齿高h h=ha+h f(2h*an+c*n)m n齿顶圆直径d a d a=d+2ha中心距a a=(d1+d2)/2=m n(z1+z2)/2cosβ从表中可以看出，斜齿轮传动的中心距与螺旋角β有关。

斜齿圆柱齿轮不发生根切的最小齿数1. 引言斜齿圆柱齿轮是一种常见的传动装置，广泛应用于机械设备中。

在设计斜齿圆柱齿轮时，为了保证传动的可靠性和平稳性，需要满足一定的几何条件。

其中一个重要条件是不发生根切，即避免两个相邻齿的根部相交。

本文将介绍斜齿圆柱齿轮不发生根切的最小齿数及其相关知识。

2. 斜齿圆柱齿轮的基本概念斜齿圆柱齿轮是由一个或多个圆柱面上等距排列的锥面形成的。

它具有以下几个基本要素： - 齿数（z）：表示每个圆周上等距分布的牙数。

- 模数（m）：表示每个牙之间等距离分布在基圆上所对应的弧长。

- 压力角（α）：表示牙廓线与法线之间的夹角。

- 齿顶高（h_a）：表示从基圆至牙顶的距离。

- 齿根高（h_f）：表示从基圆至牙根的距离。

3. 斜齿圆柱齿轮不发生根切的条件为了确保斜齿圆柱齿轮不发生根切，需要满足以下几个条件： - 齿数z必须是整数，即只能是整数个牙。

- 齿廓曲线不能与基圆相交。

这要求压力角α必须小于一定值，具体数值与所使用的材料有关。

- 齿廓曲线不能与齿根过渡曲线相交。

这要求齿顶高ha和齿根高hf之间有一定的关系。

4. 斜齿圆柱齿轮不发生根切的最小齿数斜齿圆柱齿轮不发生根切的最小齿数可以通过以下公式计算：z_min = (2 * (h_a + h_f)) / (m * sin(α))其中，z_min表示最小齿数。

5. 实例分析假设我们需要设计一个斜齿圆柱齿轮，其模数m为2mm，压力角α为20°，并且要求齿顶高ha为4mm，齿根高hf为3mm。

根据上述条件，我们可以计算出最小齿数z_min的值。

代入公式：z_min = (2 * (4 + 3)) / (2 * sin(20°))≈ 13.16由于齿数必须是整数，所以最小齿数取14。

6. 结论本文介绍了斜齿圆柱齿轮不发生根切的最小齿数及其相关知识。

通过对模数、压力角、齿顶高和齿根高等参数的设定，可以计算出满足不发生根切条件的最小齿数。

模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角α＝20°处的半径r和曲率半径ρ的大小。

13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h ＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角α＝20°。

若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压力角α＝20°，正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。
