华为云计算结构和解决方案一、FusionSphere虚拟化解决方案:1、FusionCompute软件介绍FC=Fusioncompute=华为虚拟化产品CNA=资源虚拟化=计算节点代理=uvp+vna=统一虚拟化平台+虚拟节点代理=EXSIVRM=虚拟资源管理=虚拟化资源池管理=Vcentervrm.zip=用于虚拟机模式安装部署vrmvrm.iso=用于物理机模式安装部署vrmcna.iso=CNA只能物理机模式安装部署2、FusionManager软件介绍FusionManager是华为自研的私有云管理平台,可以对虚拟化资源、非虚拟化资源进行统一管理运营。
能够对接的虚拟化平台有Vmvare ESXi和华为的FCCMP=云管理平台=cloud management platforms运营中心=FM-TOP=SC(server center)提供给租户和管理员,进行资源的申请、发放运维中心=FM-LOCAL=SV(server virtual)对资源和系统进行监控维护,并对接虚拟化平台和硬件资源,形成可用分区。
All in one模式=SC+SV =一套系统包含两种功能Top Local模式=Top+Local=SC和SV分开部署二、FusionCloud私有云解决方案:FSO替代了FM-Local,MO替代了FM-top——但为什么mo包含部分SV的运维功能?1、ManagerOne软件介绍MO=ManagerOne=SC+OC=Service Center+Operate Center私有云解决方案中的管理平台,负责资源的管理、运营。
服务中心=SC=Service Center=提供租户和管理员的交互界面操作中心=OC=Operate Center=对硬件和虚拟机状态进行监控和运维 //包含了FM的部分SV功能,但是不对接虚拟化平台。
仅做监控和运维2、FusionSphereopenstack介绍FSO=FusionSphereopenstack华为openstack,是华为基于社区版openstack进行加固优化版本。

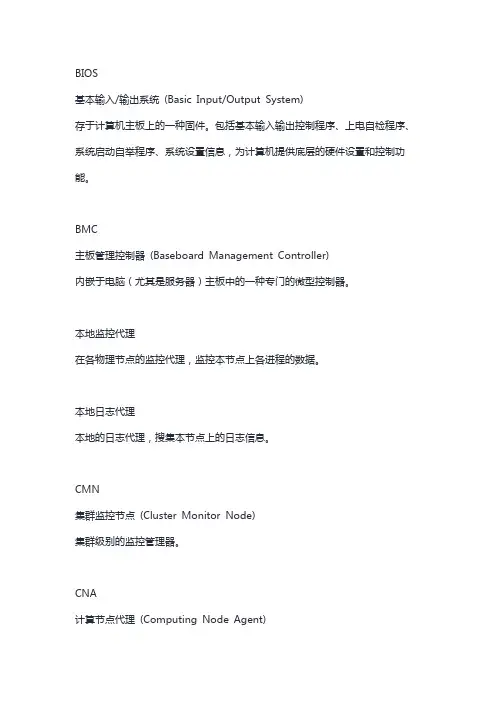

BIOS基本输入/输出系统(Basic Input/Output System)存于计算机主板上的一种固件。
包括基本输入输出控制程序、上电自检程序、系统启动自举程序、系统设置信息,为计算机提供底层的硬件设置和控制功能。
BMC主板管理控制器(Baseboard Management Controller)内嵌于电脑(尤其是服务器)主板中的一种专门的微型控制器。
本地监控代理在各物理节点的监控代理,监控本节点上各进程的数据。
本地日志代理本地的日志代理,搜集本节点上的日志信息。
CMN集群监控节点(Cluster Monitor Node)集群级别的监控管理器。
CNA计算节点代理(Computing Node Agent)部署在物理服务器上,用于管理本机上的虚拟机以及对应虚拟卷的挂接。
操作维护OM表示系统维护人员对系统进行的操作与维护。
超文本传送协议Hypertext Transfer Protocol的缩写。
一种协议,用于将浏览器发出的请求发送至Web服务器并将服务器上的网页传输回请求浏览器。
存储节点存储服务器。
存储区域网络一种专门用来为企业或通信公司网络提供和管理存储器与后备的网络。
DC数据中心(Data Center)一个资讯及数据的中心贮存处,可供周边网络化的企业或组织贮存、管理和传散资讯。
Domain U运行在Xen Hypervisor上的所有半虚拟化(paravirtualized)虚拟机被称为“Domain U PV Guests”,其上运行着被修改过内核的操作系统,如Linu x、Solaris、FreeBSD等其他UNIX操作系统。
所有的全虚拟化虚拟机被称为“Domain U HVM Guests”,其上运行着不用修改内核的操作系统。
DomUDomain U (Domain U)弹性计算一种按需分配计算资源的云计算服务。
动态迁移动态迁移也叫热迁移,是一种虚拟机迁移技术,在不中断业务的情况下完成虚拟机迁移。
一、系统架构如下是FusionCube虚拟化一体机的总体架构图:华为FusionCube融合基础设施一体机(Huawei FusionCube Converged Infrastructure)是华为公司IT产品线云计算领域的旗舰产品。
FusionCube遵循开放架构标准,于12U机框中融合刀片服务器、分布式存储及网络交换机为一体,无需外置存储、交换机等设备,并预集成了分布式存储引擎、虚拟化平台及云管理软件,资源可按需调配、线性扩展。
FusionManager:负责云平台资源管理、弹性调度以及操作维护等综合管理功能,是云平台管理的核心,提供基于web的统一维护界面;整个系统的业务通过云管理FusionManager呈现,诸如用户管理、集群管理、业务模板管理、虚拟机管理、桌面发放、统一硬件管理、告警、监控等功能均由FusionManager 对外提供。
FusionCompute:华为虚拟化平台,负责云平台计算资源虚拟化和资源分配,将物理资源(计算、存储、内存等)转换成可动态调整的虚拟资源,供虚拟机使用;FusionStorage:使用分布式云存储技术,通过合理有序组织刀片服务器的本地硬盘,提供高性能高可靠的块存储业务。
硬件:服务器使用E9000,支持计算、存储、交换、电源模块化设计,计算和存储节点按需混配,计算、存储、网络都在E9000框内部署完成,支持GPU,SSD PCIe,DSP等I/O加速扩展,支持丰富的交换模块GE,10GE,FC,FCoE,IB,根据业务要求灵活配置。
存储除了支持FusionStorage分布式存储外,还可外挂S5500T。
FusionCube的典型使用场景包括:l 虚拟化一体机:直接提供集成的FusionCube虚拟化一体机,不携带任何其他应用软件;l 桌面云一体机:在虚拟化一体机上运行VDI(Virtual Desktop Infrastructure)虚拟桌面或应用虚拟化,提供桌面云服务;l 企业OA一体机:在虚拟化一体机上运行企业OA的服务端应用,如微软Exchange、Sharepoint 应用;l 数据库/大数据一体机:在虚拟化一体机上运行微软SQL Server数据库、SAP HANA数据库等软件,通过硬件调优技术,确保数据库一体机的性价比最优;华为FusionCube基于华为自研的硬件平台,自研的分布式存储以及虚拟化软件,并进行了深度的集成和优化,具有如下特点:l 简单易用FusionCube将服务器、存储和网络打包放置在统一的机框或机架中,从销售到维护都更简单;l 业务快速部署可以快速部署系统,灵活为企业分配IT资源。
