柴油发电机组安装规一、发电机组的安装1、机组安装前的准备工作⑴机组的搬运在搬运时应注意将起吊的绳索应系结在适当的位置，轻吊轻放。
当机组运到目的地后，应尽量放在库房，如果没有库房需要在露天存放时，则将油箱垫高，防止雨水侵湿，箱上应加盖防雨帐篷，以防日晒雨淋损坏设备。
由于机组的体积大，重量很重，安装前应先安排好搬运路线，在机房应预留搬运口。
如果门窗不够大，可利用门窗位置预留出较大的搬运口，待机组搬入后，再补砌墙和安装门窗。
⑵开箱开箱前应首先清除灰尘，查看箱体有无破损。
核实箱号和数量，开箱时切勿损坏机器。
开箱顺序是先折顶板、再拆侧板。
拆箱后应做以下工作：①根据机组清单及装箱清单清点全部机组及附件；②查看机组及附件的主要尺寸是否与图纸相符；③检查机组及附件有无损坏和锈蚀；④如果机组经检查后，不能及时安装，应将拆卸过的机件精加工面上重新涂上防锈油，进行妥善保护。
对机组的传动部分和滑动部分，在防锈油尚未清除之前不要转动。
若因检查后已除去防锈油，在检查完后应重新涂上防锈油。
⑤开箱后的机组要注意保管，必须水平放置，法兰及各种接口必须封盖、包扎、防止雨水及灰沙浸入。
⑶划线定位按照机组平面布置图所标注的机组与墙或者柱中心之间、机组与机组之间的关系尺寸，划定机组安装地点的纵、横基准线。
机组中心与墙或者柱中心之间的允许偏差为20mm，机组与机组之间的允许偏差为10mm.⑷检查设备准备安装检查设备，了解设计容和施工图纸，根据设计图纸所需的材料进行备料，并按施工计划将材料按先后顺序送入施工现场。
如果无设计图纸，应参考说明书，并根据设备的用途及安装要求，同时考虑水源、电源、维修和使用等情况，确定土建平面的大小及位置，画出机组布置平面图。
⑸准备起吊设备和安装工具2、机组的安装⑴测量基础和机组的纵横中心线机组在就位前，应依照图纸“放线”画出基础和机组的纵横中心线及减振器定位线。
⑵吊装机组吊装时应用足够强度的钢丝绳索在机组的起吊位置，不能套在轴上，也要防止碰伤油管和表盘，按要求将机组吊起，对准基础中心线和减振器，并将机组垫平。

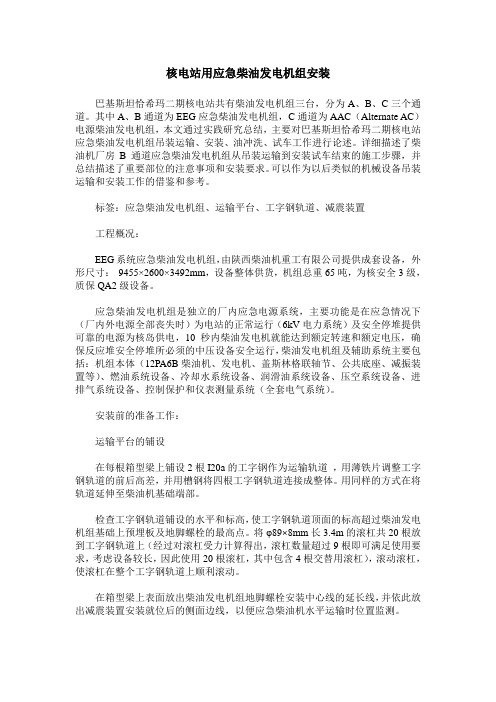

核电站用应急柴油发电机组安装巴基斯坦恰希玛二期核电站共有柴油发电机组三台，分为A、B、C三个通道。
其中A、B通道为EEG应急柴油发电机组，C通道为AAC（Alternate AC）电源柴油发电机组，本文通过实践研究总结，主要对巴基斯坦恰希玛二期核电站应急柴油发电机组吊装运输、安装、油冲洗、试车工作进行论述。
详细描述了柴油机厂房B通道应急柴油发电机组从吊装运输到安装试车结束的施工步骤，并总结描述了重要部位的注意事项和安装要求。
可以作为以后类似的机械设备吊装运输和安装工作的借鉴和参考。
标签：应急柴油发电机组、运输平台、工字钢轨道、减震装置工程概况：EEG系统应急柴油发电机组，由陕西柴油机重工有限公司提供成套设备，外形尺寸：9455×2600×3492mm，设备整体供货，机组总重65吨，为核安全3级，质保QA2级设备。
应急柴油发电机组是独立的厂内应急电源系统，主要功能是在应急情况下（厂内外电源全部丧失时）为电站的正常运行（6kV电力系统）及安全停堆提供可靠的电源为核岛供电，10秒内柴油发电机就能达到额定转速和额定电压，确保反应堆安全停堆所必须的中压设备安全运行，柴油发电机组及辅助系统主要包括：机组本体（12PA6B柴油机、发电机、盖斯林格联轴节、公共底座、减振装置等）、燃油系统设备、冷却水系统设备、润滑油系统设备、压空系统设备、进排气系统设备、控制保护和仪表测量系统（全套电气系统）。
安装前的准备工作：运输平台的铺设在每根箱型梁上铺设2根I20a的工字钢作为运输轨道，用薄铁片调整工字钢轨道的前后高差，并用槽钢将四根工字钢轨道连接成整体。
用同样的方式在将轨道延伸至柴油机基础端部。
检查工字钢轨道铺设的水平和标高，使工字钢轨道顶面的标高超过柴油发电机组基础上预埋板及地脚螺栓的最高点。
将φ89×8mm长3.4m的滚杠共20根放到工字钢轨道上（经过对滚杠受力计算得出，滚杠数量超过9根即可满足使用要求，考虑设备较长，因此使用20根滚杠，其中包含4根交替用滚杠），滚动滚杠，使滚杠在整个工字钢轨道上顺利滚动。
柴油发电机组安装指南柴油发电机组是一种常见且重要的发电设备，广泛应用于建筑工地、电力公司、矿山等多个领域。
正确的安装对于发电机组的性能和工作效率具有至关重要的影响。
本文将为您提供一份详细的柴油发电机组安装指南，帮助您正确地安装这一设备。
1.选择合适的安装地点在安装柴油发电机组之前，首先要选择一个合适的安装地点。
考虑到发电机组的重量和噪音问题，最好选择一个干燥、通风、稳定的地方。
确保安装地点远离易燃物品，并能方便进行日常维护和检修。
2.准备工作在开始安装之前，需要进行一些准备工作。
首先是测量安装地点的尺寸，确保发电机组能够顺利放置。
其次，查阅发电机组的技术资料和安装手册，了解设备的规格、要求和安装步骤。
同时，准备好所需的工具和材料，如螺丝刀、扳手、电缆等。
3.固定机组底座根据发电机组的大小和重量，确定合适的底座尺寸，并将其固定在安装地点上。
底座应该稳固并能够承受发电机组的重量。
在安装底座时，确保其水平，并使用螺栓将其牢固地固定在地面上。
4.连接燃油管道和水管道柴油发电机组需要连接燃油管道和水管道以供应燃油和冷却水。
首先，根据技术资料确定管道规格和类型。
然后，将管道连接到相应的接口上，并使用密封胶密封连接处，确保不会发生泄漏。
5.接地发电机组的安装必须进行接地处理，以确保人身安全和设备的正常运行。
首先，选择适当的接地装置，并将其连接到发电机组上。
接着，选择合适的接地点，确保接地电阻符合国家标准。
最后，将接地线连接到接地点上，并进行必要的测试，确保接地有效。
6.电气连接在进行电气连接之前，请务必切断电源。
将发电机组的输出线与主配电盘进行连接，根据接线图将线缆正确连接到相应位置。
确保所有连接牢固可靠，并使用绝缘胶带对接线进行绝缘处理。
完成连接后，仔细检查一遍，确保没有错误和短路等问题。
7.检查设备在安装完成后，进行设备的全面检查是非常重要的。
首先，检查燃油和水管道是否正确连接，并进行泄漏测试。
然后，检查电气连接是否牢固，各个电器元件是否正常工作。
柴油发电机组安装7.1 基本规定7.1.1 防雷独立的应急发电机房应按三类防雷建筑物设置防雷措施，如柴油发电机组机房应附设在其他建筑物和地下层内，防雷类别施工标准应与建筑物防雷级别相同。
7.1.2 防静电当应急柴油发电机组的燃油输送管线由建筑物外输送到日用油箱时，燃油管道要做防静电接地施工。
7.1.3 中性点施工要求应急柴油发电机组的中性点接地型式根据工程设计施工。
7.1.4 接地柴油发电机组机房的下列位置在应急柴油发电机组施工时，必须做等电位连接：应急柴油发电机组的底座；日用油箱支架；金属管，如水管、采暖管、通风管等；钢结构建筑的钢柱；钢门窗框、百叶窗、有色金属窗框架等；在墙上固定消声材料的金属固定框架；配电系统PE（或PEN）线。
7.1.5 下列金属部件应在施工时注意与PE（PEN）可靠连接（1）发电机组的外壳；（2）电气控制箱（屏、台）体；（3）电缆桥架、敷线钢管、固定电气支架。
7.1.6 消防（1）柴油发电机组机房需配置有消防器材；（2）柴油发电机房应设有火灾自动报警系统和自动灭火系统；（3）柴油发电机组的储油间或日用油箱间需与柴油发电机房隔开。
7.1.7 噪声的控制（1）柴油发电机组应有良好的减震性能和隔震基础；（2）进排风系统应有消声装置；（3）机房的管道应采用减震支架；（4）机房的四周墙壁与屋顶等防护结构，应按照建筑隔声标准施工。
7.2 施工准备7.2.1 技术准备学习和审查图纸资料（尤其是设备说明书）；组织技术学习；编制调整试验方案（包括安全措施做了消防灭火预案）；准备仪器仪表与工具材料；技术、安全交底。
7.2.2 材料准备（1）各种规格的型钢：型钢应符合设计要求、无明显的锈蚀，并有材质证明。
（2）螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。
（3）导线与电缆：各种规格的导线与电缆，要有出厂合格证。
（4）其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
柴油发电机组的安装一、柴油发电机概述1柴油发电机的结构组成柴油发电机组将热能（燃油通过燃烧）转化为机械能（发电逆旋转），最终转化为电能（交流发电机切割磁场）的设施，燃油是其原料，电能使其产品。
柴油发电机组是一种机电一体化设备，它是柴油发动机、交流发电机、和机组控制系统这三大部件组成。
2.柴油发电机组的结构优质的发动机+优质的发电机+优质的控制系统+优质的成套工艺=优质的发电机组3.柴油发电机组的用途✓自备电源：无网电供应或供应极不正常，在需要电功率不太大的场景。
✓备用电源：也称应急电源对供电保障可靠性要求高的场景✓调峰电源：弥补网电供应不足，拉闸限电场景。
✓移动电源：移动电源一般被设计为电源车辆形式，应用于流动工作的场景，也有一些移动电源作为应急供电的性质。
柴油发电机作为自备电源和备用电源，目前已经广泛应用于通信基站，以保证供电系统的可靠性和稳定性。
4柴油机组的常见类型（1）固定发电机组固定发电机组分为室内安装和室外集装箱安装两种方式室内安装要求有单独的油机房，柴油发电机组及其附属设备都安装在油机房中，要求机房面积充裕，进、出风通畅，便于采集降噪处理，有利于维护。
这种安装方式适用于所有的通信基站。
室外集装箱安装方式在没有固定机房安装设备的情况下不可采用，机组容量一般不大，价格较高，由于受机组使用环境的要求在寒冷地区不宜使用。
（2）移动发电机组移动发电机组主要适用于通信基站、微波站以及光缆继中站等通信局站，容量不大，使用机动灵活，取代固定油机可降低工程的投资。
移动发电机组主要适用于拖车式、便携式以及汽车抬架方式3种。
其中便携式容量较小，大多采用汽油发电机组。
（3）基本型机组这类机组最为常见，由柴油机、封闭式水箱、油箱、消声器、同步交流发电机、励磁电压调节方式、控制箱（屏）、联轴器和底盘组成。
机组具有电压和转速自动调节功能，通常可作为主电源和备用电源。
（4）自启动机组该机组是基本型机组基础上增加自动控制系统。
7.3。

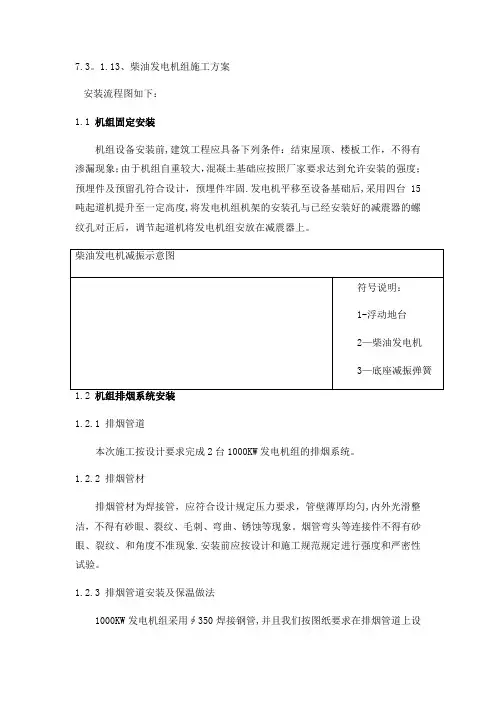

1.13、柴油发电机组施工方案安装流程图如下：1.1 机组固定安装机组设备安装前,建筑工程应具备下列条件：结束屋顶、楼板工作，不得有渗漏现象；由于机组自重较大，混凝土基础应按照厂家要求达到允许安装的强度；预埋件及预留孔符合设计，预埋件牢固.发电机平移至设备基础后,采用四台15吨起道机提升至一定高度,将发电机组机架的安装孔与已经安装好的减震器的螺纹孔对正后，调节起道机将发电机组安放在减震器上。
1.2.1 排烟管道本次施工按设计要求完成2台1000KW发电机组的排烟系统。
1.2.2 排烟管材排烟管材为焊接管，应符合设计规定压力要求，管壁薄厚均匀,内外光滑整洁，不得有砂眼、裂纹、毛刺、弯曲、锈蚀等现象。
烟管弯头等连接件不得有砂眼、裂纹、和角度不准现象.安装前应按设计和施工规范规定进行强度和严密性试验。
1.2.3 排烟管道安装及保温做法1000KW发电机组采用∮350焊接钢管,并且我们按图纸要求在排烟管道上设置膨胀节、消音器、滑动支架及固定支架。
发电机与消音器及与膨胀节间的连接采用法兰连接，烟管之间采用焊接连接（见附图一）。
按施工图所示，在每一处的膨胀节的排烟方向设置固定支架，其余部位则设置滑动支架.滑动支架的做法采用弹簧减振器与吊杆连接，悬挂槽钢横担，烟管抱卡采用圆钢，并用螺栓与扁钢托架连接（详见附图三)；而固定支架做法采用槽钢支架与结构楼板固定连接，悬挂槽钢横担，其扁钢托架与槽钢横担焊接连接（详见附图四)。
排烟管道水平引至Cg-Ch/C8-C9之间的管井,经L4转井至Cb-Cc/ C9,垂直上引至宴会厅L6,水平引出幕墙外。
在竖直烟井敷设时，垂直管道在管井首层设置固定支架（详见附图二），其余楼层则设置滑动支架。
管道支、吊架位置应正确,埋设应平整牢固；固定在建筑结构上的支吊架，不得影响结构安全. 排烟管道安装前，应先清除管内的污物。
管道安装位置、标高应正确。
待管道安装完毕,进行管道压力试验合格后,用耐火材料填充紧密.排烟管的保温做法:本次排烟管共10根,排烟管采用焊接钢管。
