柴油发电机安装图集
• 1.柴油发电机组房地面基础要求 • 无需特定基础，可以直接安装在水平面及具有足够强度的混凝土地面，
• • 2 柴油发电机组机房尺寸 • 一般应有足够的空间容纳您可能要摆在同屋的下列设备：发电机组、 • • •
一般厚度应大于200mm。
日用油箱、机组相关控制柜、并机柜等，建议在机房内，机组安装时 应与任何墙壁，箱体或控制柜的距离至少有一米，以便于机组的检查、 保养和维护。 3 柴油发电机组机房通风
•
• 柴油发电机注意事项l
•
•
• •
机房内必须有足量的新鲜空气，以供机组柴 油工作燃烧和冷却使用，必要时可安装通风管道，采用强制通风系统。 机房进或排风面积至少应为散热面积的2倍； l 必须将发动机呼吸器中逸出的气体引至散热器前，再引出室外以 防油污污染散热器而降低冷却能力。 l 机组排烟管道应用隔热材料包扎，如果允许的话，尽可能将消音器 及大部分排烟管安装在机房外。 l 进排风百叶窗：有效面积不少于70%，具有良好的流线及低气流阻 力，百叶窗内侧应装有鸟类、老鼠、害虫防护网，但不得阻碍冷却及 排出空气的流动；排风百叶窗与机组散热水箱之间须用耐热防油的软 性材料比如帆布做连接。 l 发动机散热器热风必须全部导出发电机房外。
• http:// wபைடு நூலகம்w. Dongkangpower .com
• 谢谢观赏
• 5 柴油发电机组机房安装 • 发电机组机房安装可参考图5。 • • 6 特殊情况柴油发电机的安装 • 可参考图6及图7进行远置水箱及热交换器
的布置。若有需要，请与我公司联系，以 便提供更为详尽的技术咨询及技术方案。
• 注意：远置散热器方案只可在特殊情况下
才采用。请使用方在确定之前与我司充分 协商后才予实施，以免造成设备损坏或设 备不能运行。 • 更多技术参数请登录
柴油发电机组安装示意图

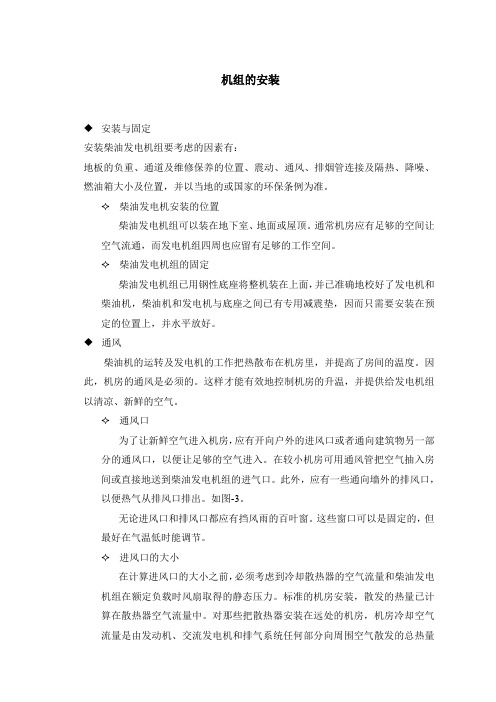

机组的安装◆安装与固定安装柴油发电机组要考虑的因素有：地板的负重、通道及维修保养的位置、震动、通风、排烟管连接及隔热、降噪、燃油箱大小及位置，并以当地的或国家的环保条例为准。
✧柴油发电机安装的位置柴油发电机组可以装在地下室、地面或屋顶。
通常机房应有足够的空间让空气流通，而发电机组四周也应留有足够的工作空间。
✧柴油发电机组的固定柴油发电机组已用钢性底座将整机装在上面，并已准确地校好了发电机和柴油机，柴油机和发电机与底座之间已有专用减震垫，因而只需要安装在预定的位置上，并水平放好。
◆通风柴油机的运转及发电机的工作把热散布在机房里，并提高了房间的温度。
因此，机房的通风是必须的。
这样才能有效地控制机房的升温，并提供给发电机组以清凉、新鲜的空气。
✧通风口为了让新鲜空气进入机房，应有开向户外的进风口或者通向建筑物另一部分的通风口，以便让足够的空气进入。
在较小机房可用通风管把空气抽入房间或直接地送到柴油发电机组的进气口。
此外，应有一些通向墙外的排风口，以便热气从排风口排出。
如图-3。
无论进风口和排风口都应有挡风雨的百叶窗。
这些窗口可以是固定的，但最好在气温低时能调节。
✧进风口的大小在计算进风口的大小之前，必须考虑到冷却散热器的空气流量和柴油发电机组在额定负载时风扇取得的静态压力。
标准的机房安装，散发的热量已计算在散热器空气流量中。
对那些把散热器安装在远处的机房，机房冷却空气流量是由发动机、交流发电机和排气系统任何部分向周围空气散发的总热量来计算的。
排风口的大小排风口必须大到足以让所有在房间流通的空气排出，不包括相对少量的进入发动机入口的空气。
有关机房设计的具体参数参见图-1、图-2、图-3及表1。
图-1 标准的空气循环及通风布局1图-2 机房正视图图-3 机房俯视图2表1◆发动机排烟发动机排出的气体必须由一个正确设计的排放系统直接排出户外，该系统应不会对发动机产生过多的背压。
在户外或户内，排烟管应装上一个合适的排烟消音器，户内的排烟系统的部件应包上隔热材料以减少热量的散发。
柴油发电机组的安装

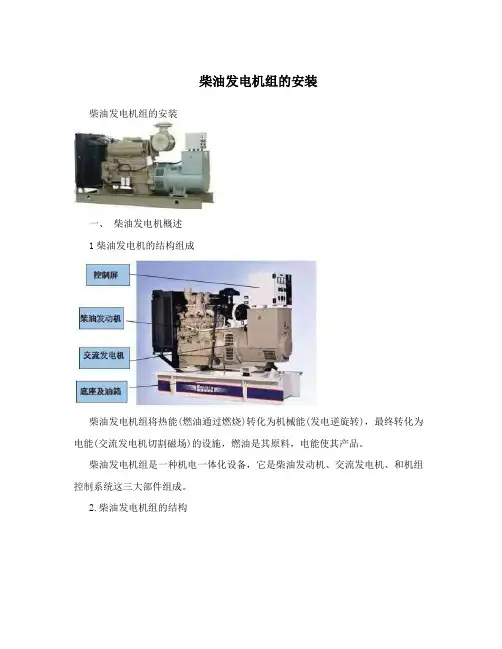

柴油发电机组的安装柴油发电机组的安装一、柴油发电机概述1柴油发电机的结构组成柴油发电机组将热能(燃油通过燃烧)转化为机械能(发电逆旋转)，最终转化为电能(交流发电机切割磁场)的设施，燃油是其原料，电能使其产品。
柴油发电机组是一种机电一体化设备，它是柴油发动机、交流发电机、和机组控制系统这三大部件组成。
2.柴油发电机组的结构优质的发动机+优质的发电机+优质的控制系统+优质的成套工艺=优质的发电机组3.柴油发电机组的用途, 自备电源:无网电供应或供应极不正常，在需要电功率不太大的场景。
, 备用电源:也称应急电源对供电保障可靠性要求高的场景 , 调峰电源:弥补网电供应不足，拉闸限电场景。
, 移动电源:移动电源一般被设计为电源车辆形式，应用于流动工作的场景，也有一些移动电源作为应急供电的性质。
柴油发电机作为自备电源和备用电源，目前已经广泛应用于通信基站，以保证供电系统的可靠性和稳定性。
4柴油机组的常见类型(1) 固定发电机组固定发电机组分为室内安装和室外集装箱安装两种方式室内安装要求有单独的油机房，柴油发电机组及其附属设备都安装在油机房中，要求机房面积充裕，进、出风通畅，便于采集降噪处理，有利于维护。
这种安装方式适用于所有的通信基站。
室外集装箱安装方式在没有固定机房安装设备的情况下不可采用，机组容量一般不大，价格较高，由于受机组使用环境的要求在寒冷地区不宜使用。
(2) 移动发电机组移动发电机组主要适用于通信基站、微波站以及光缆继中站等通信局站，容量不大，使用机动灵活，取代固定油机可降低工程的投资。
移动发电机组主要适用于拖车式、便携式以及汽车抬架方式3种。
其中便携式容量较小，大多采用汽油发电机组。
(3) 基本型机组这类机组最为常见，由柴油机、封闭式水箱、油箱、消声器、同步交流发电机、励磁电压调节方式、控制箱(屏)、联轴器和底盘组成。
机组具有电压和转速自动调节功能，通常可作为主电源和备用电源。
(4) 自启动机组该机组是基本型机组基础上增加自动控制系统。
应急柴油发电机组安装00D272 机组应用图(4)89
00D272图集号页机组应用图（4）89康明斯电力系统推荐冷却方式之一：带热井、辅助循环水泵的远置冷却系统热井容量：外循环管道容量+散热器容量+内循环单位流量 （单位：升/分钟+5％膨胀空间）附注1 机组增加联机风扇功率。2 机房通风量减少，约为发动机燃烧空气量的8～10倍。3 排烟管道、螺纹管、消音器、烟管需作隔热处理。4 室外循环部分需添加防冻液。5 发动机冷却系统进出水管加装减振装置，阀门隔离。6 远置散热器由独立电动机拖动风扇散热，膨胀水箱为水 系统的5％空间。7 管路走向在施工过程中注意尽量减少承阻力。8 管路总阻力小于发动机内置水泵的扬程。11223344556677889910101111121213131414151516161717181819192020212122222323242425252626AABBCCDDEEFFGGHHIIJJKKLLMMNOOPPQQN压力水箱盖远置散热器上水管隔板呼吸口热井
应急柴油发电机组安装00D272 储油间示意图61
入孔透气管阻火器回油管油位指示排污管排污阀滤网溢油管至机组出油管大门H1油箱见图集59页（高度按相应机组要求定）油箱支架至集油坑或其他集油装置+0.00h台阶 附注1、h为100～150mm，出油口应高于 柴油机的高压射油泵。2、日用油箱的储油量为供油3～ 8h。本图为日用油箱储油量 大于500L，小于1000L。如小 于500L，可将油箱直接放在 机房内。 3、H1的高度应使漏油不致流出 储油间。4、本图油箱结构为示意图，具 体设计时可不与本图一致。5、储油间设计应符合有关防火 规范要求。445566778899101011111212AABBCCDDEEFFGGHHII00D272图集号页储油间示意图61

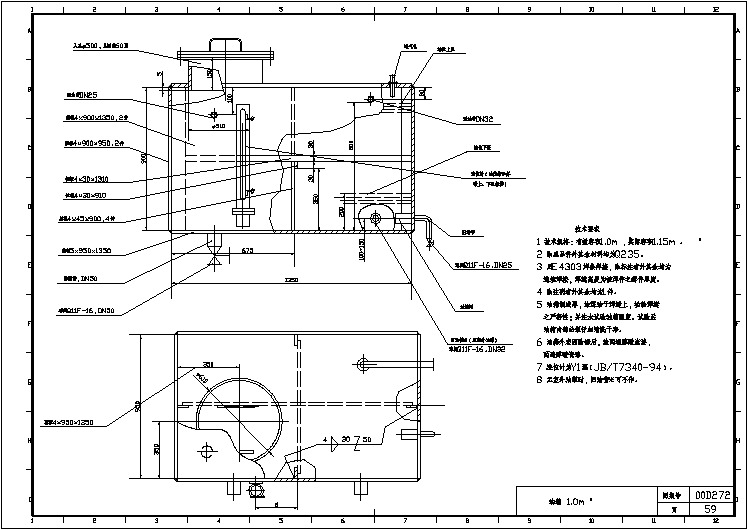

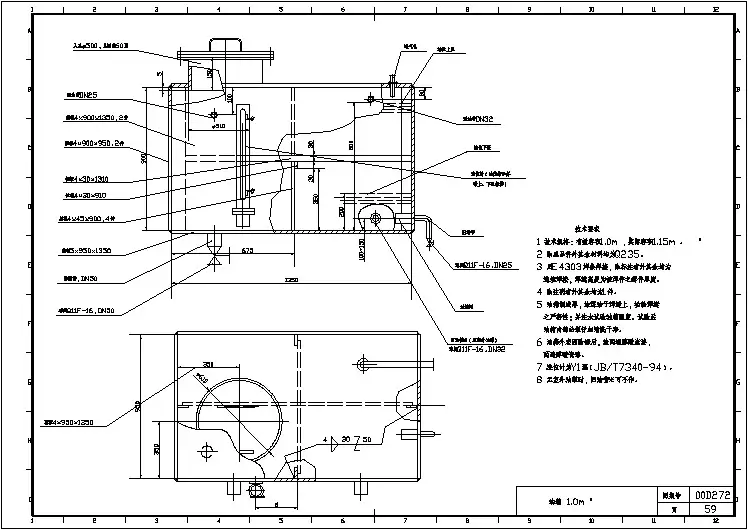

应急柴油发电机组安装00D272 油箱 1.0立方米59
00D272图集号页217654391011812IH油箱 1Байду номын сангаас0mI59HGFGFEDEDCBCBA2176543111098A12 技术要求1 技术规格：有效容积1.0m ，实际容积1.15m 。2 除成品件外其余材料均为Q235。3 用E4303焊条焊接，除标注者外其余均为 连续焊接，焊缝高度为被焊件之薄件厚度。4 除注明者外其余均为1件。5 油箱制成厚，涂煤油于焊缝上，检验焊缝 之严密性；并注水试验油箱强度。试验后 油箱内部必须仔细清洗干净。6 油箱外表面除锈后，涂两遍醇酸底漆， 两遍醇酸瓷漆。7 液位计为Y1型（JB/T7340-94）。8 无室外油罐时，回油管*可不作。333d30303503509501350675100~150200800350801505100φ510900φ610入孔φ500，见图集60页回油管DN25壁板4×900×1350，2件排污管，DN50回油管*（至室外油罐）球阀Q11F－16，DN32过滤网出油管液位计（油位指示并带上、下限报警）油位下限溢油管DN32油位上限透气孔球阀Q11F－16，DN25球阀Q11F－16，DN50壁板4×900×950，2件拉板4×30×1310拉板4×30×910肋板4×45×900，4件底板5×950×1350顶板4×950×135043050
