一、工程概况：
深圳市第八高级中学配套道路位于龙华新区观澜樟坑径片区，该工程含三条路，即新樟路、观盛东路和新澜路，设计时速20km／h，道路为城市支路。
新樟路在现状新樟路基础上进行旧路改造，线位大致呈东西走向，起点接待建五和大道里程XZK0+000，终点接现状新樟路里程XZK0+565，红线宽度26m，3m人行道+1．5m 树池+8m机动车道+7m辅道+1．5m树池+3m人行道+2m挡土墙预留（合计26m）,道路全长565m。
观盛东路为新建道路，线位大致呈东西走向，设计赴点西接五和大道里程GS0+000,设计终点东接新澜路里程GS0+254．813，规划红线宽度25m，3．5m人行道+1．5m树池+15m机动车道+1．5m树池+3．5m人行道（合计25m），道路约全长254．813m。
新澜路为新建道路，设计起点接观盛东路里程X0+000，设计终点接八高东门出入口里程X0+234．781，线位大致呈西南—东北走向，规划红线宽度18m，3m人行道+1．5m 树池+9．8m机动车道+1．5m树池+2．2m人行道（合计18m）,道路全长234．781m。
二、临时用电部署
供电方式
供配电方式：根据本工程施工现场实际情况，施工用电采用三台30kw和一台300kw 柴油发电机供电。具体为新樟路2#、3#挡土墙位置采用移动式发电机一台，额定功率为30kw，主要用于锯木机、混凝土振动棒和照明用电。新樟路K0+260~K0+480段、新澜路X 0+195~X 0+234段高边坡支护各采用一台30kw发电机，观盛东路GS0+100~GS0+254段、新澜路X 0+000~X 0+136段人工挖孔桩位置采用一台300kw发电机（平面布置见附图）由柴油发电机引一路电源至施工现场总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表、电压表、电流表，供电方式采用三相五线制TN-S系统。在总配电箱及末端箱，以及超过100m的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式，对负荷较远且较小的木工机械、钢筋机械及楼内装修电源可采用树干式配电方式。
附件图
2. 2 施工现场配电线路：
施工现场观盛东路GS0+100~GS0+254段、新澜路X 0+000~X 0+136段人工挖孔桩，300kw柴油发电机主要干线采用3*90+1*50+1*35橡套电缆沿围墙敷设，新樟路2#、3#挡土墙、新樟路K0+260~K0+480段、新澜路X 0+195~X 0+234段高边坡支护，主要用于锯木机、混凝土振动棒、照明用电、钢筋等加工机械电缆采用4*16+1*10橡套电缆埋地穿管敷设，移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。结构和装修施工时，根据现场设置一台分配电箱，供施工用电设备电源。
2. 3 施工现场配电箱和开关箱：
现场临时配电箱采用统一铁制配电箱加工定做，固定式配电箱、开关箱的下底与地面的距离大于，小于，其设置地点平坦并高出地面20cm，并且周围设置围栏及搭设防
雨防砸棚。并在围栏上悬挂安全标志。配电箱内设置两级漏电保护，考虑到在总配箱装设总漏电保护器，容易产生误动作，所以在总配电箱处不在设置总漏电保护器，在分配电箱的负荷侧装设漏电保护器，再在开关箱的负荷侧装设漏电保护器，以便实现两级漏电保护。
三、施工用电负荷计算：现场电箱
现场施工主要机械设备用电设备一览表
以考虑到需要系数K
x 换算，选用需要系数K
x
=，所有机械设备效率（η），功率因数（cos
ф），则需要用电总容量为：
S=K
x
×（ΣP/η?cosф）=×（?）=
因此，现场选配备一台300kw和三台30kw的柴油发电机，满足施工现场用电需要。

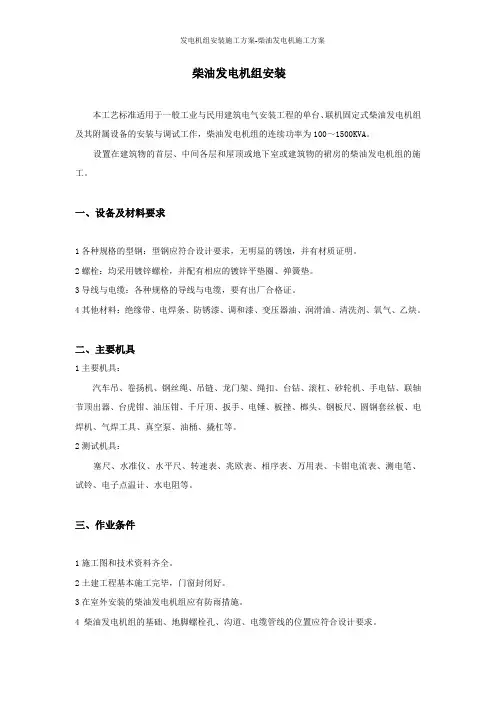

四、发电机组的安装
发电机安装工艺流程：
施工准备基础验收主机吊装就位排气、燃油、冷却系统安装电气设备安装接地线安装机组接线机组调试试运行验收
发电机基础
根据安装施工图，检查基础的外形尺寸及基础上的埋铁或预留孔位置。基础表面应无裂缝、空洞、露筋和掉角现象。根据土建提供的建筑轴线位置，标高的水平线，分别检查安装基准线与建筑轴线距离，安装基准线与设备平面位置和标高的偏差值。主机运输吊装就位
在机组吊装就位前必须对现场进行详细的考察，并根据现场实际情况熟悉运输路线。吊装时采用125t液压汽车吊卸车后直接将柴油发电机组垂直吊至施工现场各发电机房；使用垫铁等固定铁件实施稳机找平作业，预紧地脚螺栓。必须在地脚螺栓拧紧前完成找平作业。采用楔铁找平时，应将一对楔铁用点焊焊住。主机安装好后然后再安装降音棚，降音棚采用单层彩钢板进行搭设。
排气、燃油冷却系统安装
排气系统的安装：柴油发电机组的排气系统由法兰连接的管道、支撑件、波纹管和消声器组成，在法兰连接处应加石棉垫圈，排气管管口应经过打磨与消声器安装正确。机组与排烟管之间连接的波纹管不能受力，排烟管外侧包一层保温材料。
燃油、冷却系统的安装：主要包括油箱、卸油泵、循环泵、热交换器、风机、仪表和管道的安装。正确安装机组和储油罐位置，对储油罐的焊缝质量进行认真检查。、电气设备的安装
发电机控制箱（屏）是发电机的配套设备，主要是控制发电机送电及调压。柜相互间或与基础型钢的连接应用镀锌螺栓固定，且防松零件齐全。
二次回路配线成束绑扎，不同电压等级、交流、直流线路及计算机控制
线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。根据控制屏和机组安装的位置安装金属桥架，应符合电缆桥架安装标准。
接地线安装
将发电机的中性线（工作零线）与接地母线用专用接地线及螺母连接，螺栓防松装置齐全，并设置标识。应急柴油发电机房下列导电金属应做等电位联结：（1）应急柴油发电机组的底座；（2）日用油箱支架；（3）金属管，如水管、采暖管、通风管道等；（4）钢门（窗）框、百叶窗、有色金属窗框架等；（5）在墙上固定消声材料的金属固定框架；（6）配电系统PE（或PEN）线。
下列金属部件与保护接地PE（PEN）可靠连接：（1）发电机的外壳；（2）
电气控制箱（屏、台）体；（3）电缆桥架、敷线钢管、固定电器支架等。
、机组接线
敷设电源回路、控制回路的电缆，并与设备进行连接。
发电机及控制箱接线应正确可靠。馈电线两端的相序必须与原供电系统的相序一致。发电机随机的配电柜和控制柜接线应正确无误，所有紧固件应牢固，无遗漏脱落、开关、保护装置的型号、规格必须符合设计要求。
、机组调试
发电机本体调试
