金属材料冷变形抗力的实验测定及其理论计算

金属的塑性变形与再结晶实验”实验报告、实验目的( 1) 了解冷塑性变形对金属材料的内部组织与性能的影响。

( 2) 了解变形度对金属再结晶退火后晶粒大小的影响。

二、实验原理金属材料在外力作用下，当应力大于弹性极限时，不但会产生弹性变形，还会产生塑性变形。

塑性变形的结果不仅改变金属的外形和尺寸，也会改变其内部的组织和性能。

在冷塑性形变过程，随着变形程度的增大，金属内部的亚晶增多，加上滑移面转动趋向硬位向和位错密度增加等原因，金属的强度和硬度升高，塑性和韧性下降，这种现象称为加工硬化。

加工硬化后的金属内能升高，处在不稳定的状态，并有想稳定状态转变的自发趋势。

若对其进行加热，使其内部原子活动能力增大，随着加热温度逐渐升高，金属内部依次发生回复、再结晶和晶粒长大3 个阶段。

冷塑性变形金属经再结晶退火后的晶粒大小，不仅与再结晶退火时的加热温度有关，，而且与再结晶退火前预先冷变形程度有关。

当变形度很小时，由于金属内部晶粒的变形也很小，故晶格畸变也小，晶粒的破碎与位错密度增加甚微，不足以引起再结晶现象发生，故晶粒大小不变。

当变形度在2%~10% 范围内时，由于多晶体变形的特点，金属内部各个晶粒的变形极不均匀(即只有少量晶粒进行变形) ，再结晶是晶核的形成数量很少，且晶粒极易相互并吞长大，形成较粗大的晶粒，这样的变形度称为临界变形度。

大于临界变形度后，随着变形量的增大，金属的各个晶粒的变形逐步均匀化，晶粒破碎程度与位错密度也随着增加，再结晶时晶核形成的数量也增多，所以再结晶退火后晶粒较细小而均匀。

为了观察再结晶退火后铝片的晶粒大小，必须把退火后的铝片放入一定介质中进行浸蚀，由于各个晶粒内原子排列的位向不同，对浸蚀剂的腐蚀不同，因而亮暗程度不同，就能观察到铝片内的晶粒。

三、实验装置及试件工业纯铝片、铝片拉伸机、浸蚀剂( 15%HF+45%HCL+15%HN ??3+25% ??2??组成的混合酸)、HV-120型维氏硬度计、小型实验用箱式炉、钢皮尺、划针、扳手、放大镜。

加工硬化对中碳钢组织和性能的影响一实验目的：1.1 通过金属材料实验全过程，根据给定的实验条件，自己设计实验方案，确定实验方法，选定实验器材，拟定实验操作程序，自己加以实现并对实验结果进行分析处理，是学生进一步加深对金属材料课程所学内容的理解，熟悉实验设备，掌握实验基本方法。

提高动手能力和团队合作的意识，达到培养学生分析问题和进行科学研究能力的目的。

1.2 掌握金属材料塑性变形,热处理工艺,组织结构与性能之间的关系。

1.3 运用已学的金属材料理论知识，参考有关资料，以预定性能指标为依据，正确制定合理的实施方案。

二课程内容：2.1 初步了解金属材料选择的原则，并选取实验材料；2.2 掌握主要热处理工艺方法，熟悉主要热处理设备的结构与炉温的控制仪表；2.3 熟练掌握金相试样的制备方法，能使用金相显微镜观察，分析金相显微组织；2.4 掌握金属力学性能及其影响因素；2.5 选择电子万能试验机及硬度计，了解其特征和使用方法。

2.6 了解镶嵌机的使用及操作规程。

三实验原理3.1 金属塑性变形金属塑性变形的基本方式有滑移和孪生两种。

在切应力作用下，晶体的一部分沿某一晶面相对于另一部分滑动，这种变形方式称为滑移；在切应力作用下，晶体的一部分沿某一晶面相对另一部分产生剪切变形，且变形部分与未变形部分的位向形成了镜面对称关系，这种变形方式称为孪生。

一、单晶体金属的塑性变形单晶体受力后，外力在任何晶面上都可分解为正应力和切应力。

正应力只能引起弹性变形及解理断裂。

只有在切应力的作用下金属晶体才能产生塑性变形。

塑性变形有两种形式：滑移和孪生。

在多数情况下，金属的塑性变形是以滑移方式进行的。

（一）滑移1.滑移与滑移带1)滑移是指晶体的一部分沿一定的晶面和晶向相对于另一部分发生滑动位移的现象。

滑移变形的特点：⑴滑移只能在切应力的作用下发生。

产生滑移的最小切应力称临界切应力。

⑵滑移常沿晶体中原子密度最大的晶面和晶向发生。

因为原子密度最大的晶面和晶向之间原子间距最大，结合力最弱，产生滑移所需切应力最小。

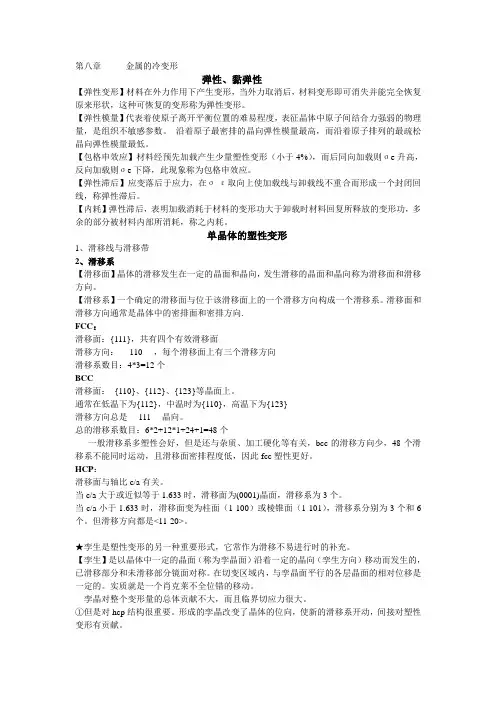

第八章金属的冷变形弹性、黏弹性【弹性变形】材料在外力作用下产生变形，当外力取消后，材料变形即可消失并能完全恢复原来形状，这种可恢复的变形称为弹性变形。

【弹性模量】代表着使原子离开平衡位置的难易程度，表征晶体中原子间结合力强弱的物理量，是组织不敏感参数。

沿着原子最密排的晶向弹性模量最高，而沿着原子排列的最疏松晶向弹性模量最低。

【包格申效应】材料经预先加载产生少量塑性变形（小于4%），而后同向加载则σe升高，反向加载则σe下降，此现象称为包格申效应。

【弹性滞后】应变落后于应力，在σ-ε取向上使加载线与卸载线不重合而形成一个封闭回线，称弹性滞后。

【内耗】弹性滞后，表明加载消耗于材料的变形功大于卸载时材料回复所释放的变形功，多余的部分被材料内部所消耗，称之内耗。

单晶体的塑性变形1、滑移线与滑移带2、滑移系【滑移面】晶体的滑移发生在一定的晶面和晶向，发生滑移的晶面和晶向称为滑移面和滑移方向。

【滑移系】一个确定的滑移面与位于该滑移面上的一个滑移方向构成一个滑移系。

滑移面和滑移方向通常是晶体中的密排面和密排方向.FCC：滑移面：{111}，共有四个有效滑移面滑移方向：110，每个滑移面上有三个滑移方向滑移系数目：4*3=12个BCC滑移面：{110}、{112}、{123}等晶面上。

通常在低温下为{112}，中温时为{110}，高温下为{123}滑移方向总是111晶向。

总的滑移系数目：6*2+12*1+24+1=48个一般滑移系多塑性会好，但是还与杂质、加工硬化等有关，bcc的滑移方向少，48个滑移系不能同时运动，且滑移面密排程度低，因此fcc塑性更好。

HCP：滑移面与轴比c/a有关。

当c/a大于或近似等于1.633时，滑移面为(0001)晶面，滑移系为3个。

当c/a小于1.633时，滑移面变为柱面（1-100）或棱锥面（1-101），滑移系分别为3个和6个。

但滑移方向都是<11-20>。

★孪生是塑性变形的另一种重要形式，它常作为滑移不易进行时的补充。

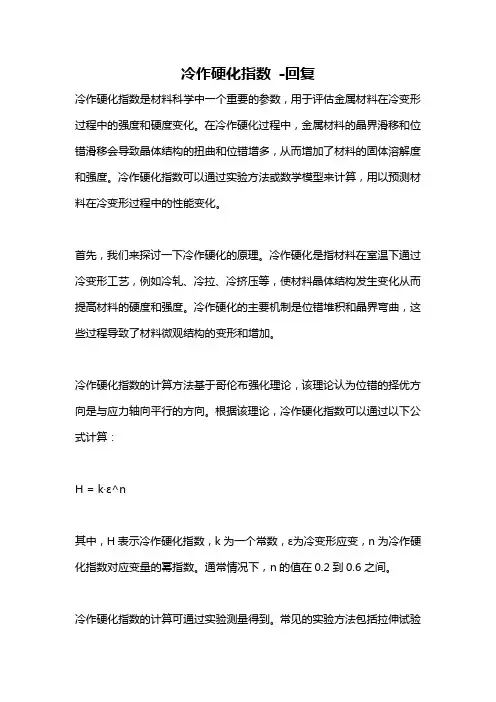

冷作硬化指数-回复冷作硬化指数是材料科学中一个重要的参数，用于评估金属材料在冷变形过程中的强度和硬度变化。

在冷作硬化过程中，金属材料的晶界滑移和位错滑移会导致晶体结构的扭曲和位错增多，从而增加了材料的固体溶解度和强度。

冷作硬化指数可以通过实验方法或数学模型来计算，用以预测材料在冷变形过程中的性能变化。

首先，我们来探讨一下冷作硬化的原理。

冷作硬化是指材料在室温下通过冷变形工艺，例如冷轧、冷拉、冷挤压等，使材料晶体结构发生变化从而提高材料的硬度和强度。

冷作硬化的主要机制是位错堆积和晶界弯曲，这些过程导致了材料微观结构的变形和增加。

冷作硬化指数的计算方法基于哥伦布强化理论，该理论认为位错的择优方向是与应力轴向平行的方向。

根据该理论，冷作硬化指数可以通过以下公式计算：H = k·ε^n其中，H表示冷作硬化指数，k为一个常数，ε为冷变形应变，n为冷作硬化指数对应变量的幂指数。

通常情况下，n的值在0.2到0.6之间。

冷作硬化指数的计算可通过实验测量得到。

常见的实验方法包括拉伸试验和微硬度测试。

拉伸试验可以通过施加一定的拉应力来测量材料的力学性能，从而得到冷作硬化指数。

微硬度测试则通过探针对材料表面施加一定的压力并测量压痕的规格，以便计算得到材料的硬度和冷作硬化指数。

除了实验方法，还可以使用数学模型来计算冷作硬化指数。

通过建立位错密度分布的微分方程，可以得到冷作硬化指数与冷变形应变的关系。

数学模型可以更准确地预测冷作硬化指数，并且可以通过计算机模拟的方式得到。

在实际应用中，冷作硬化指数对于金属材料的设计和加工具有重要意义。

通过计算和预测冷作硬化指数，可以选择适当的冷变形工艺和条件，以达到所需的材料性能。

例如，在航空航天和汽车制造领域中，通过增加材料的冷作硬化指数可以提高零件的强度和耐磨性，从而延长部件的使用寿命。

总结起来，冷作硬化指数是用于评估冷变形过程中金属材料强度和硬度变化的重要参数。

它可以通过实验方法或数学模型来计算，并用于预测材料在冷变形工艺中的性能变化。

金属塑性变形抗力计算的意义及方法摘要：变形抗力作为材料的一种特性，反映了热变形过程中显微组织变化情况，因此，如果金属塑性变形中的变形抗力能够准确地测量出来，那么伴随变形过程的显微组织变化，就能够通过变形抗力的变化而预报出来。

从而能够在变形后不进行性能测试的情况下，预测工件的力学性能。

本文着重介绍金属塑性变形抗力及其计算的意义及方法。

关键词：塑性变形抗力；变形抗力；计算方法；意义金属材料的变形抗力是指金属在一定的变形条件下进行塑性变形时，在单位横截面积上抵抗此变形的能力。

变形抗力是表征金属和合金压力加工性能的一个基本量。

变形抗力的研究起步很早，由于实验条件有限，20世纪40年代以前属于研究的萌芽阶段，20世纪40年代以后随着热模拟技术的应用对变形抗力的研究才有了很大的进步。

1 变形抗力的测定方法简单应力状态下，应力状态在变形物体内均匀分布1.1 拉伸试验法：/pl P F ε= ()0ln /l l ε=1.2 压缩试验法：/pc P F ε= ()0ln /h h ε=1.3 扭转试验法： 圆柱体试样4032Mr d τπ=⋅ 空心管试样02M F d τ=平2 影响变形抗力的主要因素2.1金属的化学成分及组织对塑性变形抗力的影响2.1.1化学成分对塑性变形抗力的影响对于各种纯金属，原子间结合力大的，滑移阻力大，变形抗力也大。

同一种金属，纯度愈高，变形抗力愈小。

合金元素的存在及其在基体中存在的形式对变形抗力有显著影响。

原因：1）溶入固溶体，基体金属点阵畸变增加；2）形成化合物；3）形成第二相组织，使变形抗力增加。

2.1.2组织对塑性变形抗力的影响1）基体金属原子间结合力大，变形抗力大。

单相组织合金含量越高，S σ越大。

原因：晶格畸变。

单相组织变形抗力大于多相组织。

硬而脆第二相在基体相晶粒内呈颗粒状弥散质点均匀分布，则S σ高。

2）第二相越细、分布越均匀、数量越多，则S σ越高。

质点阻碍滑移。

3）晶粒直径越大，变形抗力越大。

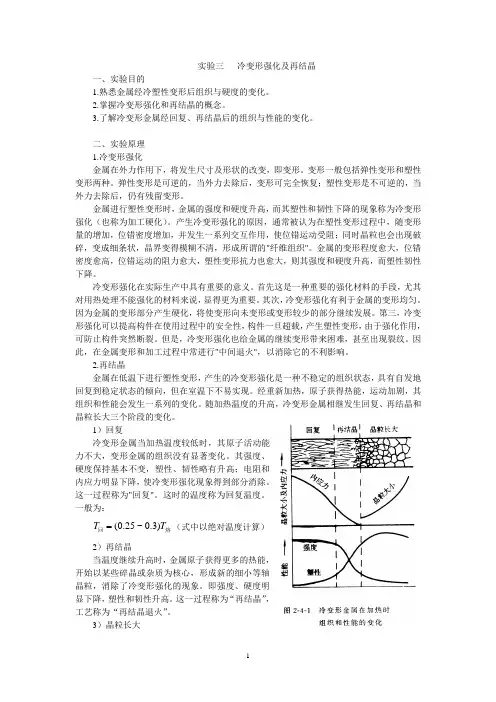

实验三冷变形强化及再结晶一、实验目的1.熟悉金属经冷塑性变形后组织与硬度的变化。

2.掌握冷变形强化和再结晶的概念。

3.了解冷变形金属经回复、再结晶后的组织与性能的变化。

二、实验原理1.冷变形强化金属在外力作用下，将发生尺寸及形状的改变，即变形。

变形一般包括弹性变形和塑性变形两种。

弹性变形是可逆的，当外力去除后，变形可完全恢复；塑性变形是不可逆的，当外力去除后，仍有残留变形。

金属进行塑性变形时，金属的强度和硬度升高，而其塑性和韧性下降的现象称为冷变形强化（也称为加工硬化）。

产生冷变形强化的原因，通常被认为在塑性变形过程中，随变形量的增加，位错密度增加，并发生一系列交互作用，使位错运动受阻；同时晶粒也会出现破碎，变成细条状，晶界变得模糊不清，形成所谓的"纤维组织"。

金属的变形程度愈大，位错密度愈高，位错运动的阻力愈大，塑性变形抗力也愈大，则其强度和硬度升高，而塑性韧性下降。

冷变形强化在实际生产中具有重要的意义。

首先这是一种重要的强化材料的手段，尤其对用热处理不能强化的材料来说，显得更为重要。

其次，冷变形强化有利于金属的变形均匀。

因为金属的变形部分产生硬化，将使变形向未变形或变形较少的部分继续发展。

第三，冷变形强化可以提高构件在使用过程中的安全性，构件一旦超载，产生塑性变形，由于强化作用，可防止构件突然断裂。

但是，冷变形强化也给金属的继续变形带来困难，甚至出现裂纹。

因此，在金属变形和加工过程中常进行"中间退火"，以消除它的不利影响。

2.再结晶金属在低温下进行塑性变形，产生的冷变形强化是一种不稳定的组织状态，具有自发地回复到稳定状态的倾向，但在室温下不易实现。

经重新加热，原子获得热能，运动加剧，其组织和性能会发生一系列的变化。

随加热温度的升高，冷变形金属相继发生回复、再结晶和晶粒长大三个阶段的变化。

1）回复冷变形金属当加热温度较低时，其原子活动能力不大，变形金属的组织没有显著变化。

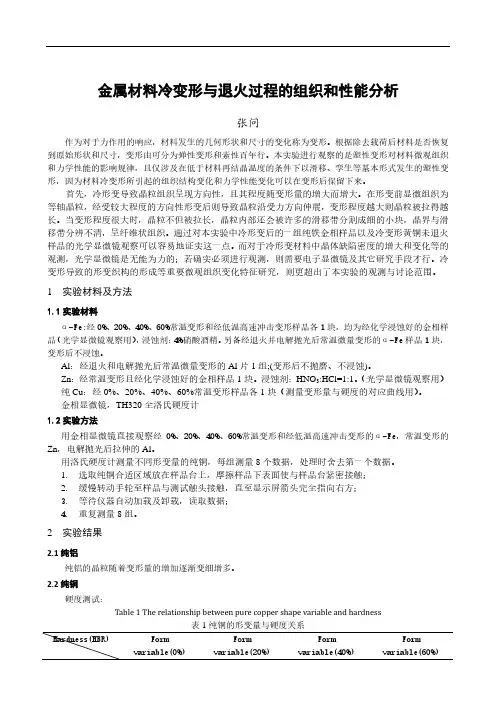

金属材料冷变形与退火过程的组织和性能分析张问作为对于力作用的响应，材料发生的几何形状和尺寸的变化称为变形。

根据除去载荷后材料是否恢复到原始形状和尺寸，变形由可分为弹性变形和索性百年行。

本实验进行观察的是塑性变形对材料微观组织和力学性能的影响规律，且仅涉及在低于材料再结晶温度的条件下以滑移、孪生等基本形式发生的塑性变形，因为材料冷变形所引起的组织结构变化和力学性能变化可以在变形后保留下来。

首先，冷形变导致晶粒组织呈现方向性，且其程度随变形量的增大而增大。

在形变前显微组织为等轴晶粒，经受较大程度的方向性形变后则导致晶粒沿受力方向伸展，变形程度越大则晶粒被拉得越长。

当变形程度很大时，晶粒不但被拉长，晶粒内部还会被许多的滑移带分割成细的小块，晶界与滑移带分辨不清，呈纤维状组织。

通过对本实验中冷形变后的一组纯铁金相样品以及冷变形黄铜未退火样品的光学显微镜观察可以容易地证实这一点。

而对于冷形变材料中晶体缺陷密度的增大和变化等的观测，光学显微镜是无能为力的；若确实必须进行观测，则需要电子显微镜及其它研究手段才行。

冷变形导致的形变织构的形成等重要微观组织变化特征研究，则更超出了本实验的观测与讨论范围。

1 实验材料及方法1.1实验材料α-Fe:经0%、20%、40%、60%常温变形和经低温高速冲击变形样品各1块，均为经化学浸蚀好的金相样品（光学显微镜观察用），浸蚀剂：4%硝酸酒精。

另备经退火并电解抛光后常温微量变形的α-Fe样品1块，变形后不浸蚀。

Al：经退火和电解抛光后常温微量变形的Al片1组;(变形后不抛磨、不浸蚀)。

Zn：经常温变形且经化学浸蚀好的金相样品1块。

浸蚀剂：HNO3:HCl=1:1。

（光学显微镜观察用）纯Cu：经0%、20%、40%、60%常温变形样品各1块（测量变形量与硬度的对应曲线用）。

金相显微镜，TH320全洛氏硬度计1.2实验方法用金相显微镜直接观察经0%、20%、40%、60%常温变形和经低温高速冲击变形的α-Fe，常温变形的Zn，电解抛光后拉伸的Al。

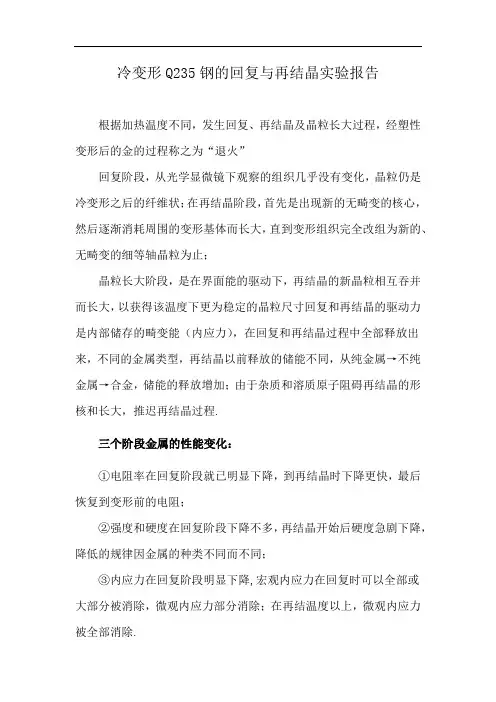

冷变形Q235钢的回复与再结晶实验报告根据加热温度不同，发生回复、再结晶及晶粒长大过程，经塑性变形后的金的过程称之为“退火”回复阶段，从光学显微镜下观察的组织几乎没有变化，晶粒仍是冷变形之后的纤维状；在再结晶阶段，首先是出现新的无畸变的核心，然后逐渐消耗周围的变形基体而长大，直到变形组织完全改组为新的、无畸变的细等轴晶粒为止；晶粒长大阶段，是在界面能的驱动下，再结晶的新晶粒相互吞并而长大，以获得该温度下更为稳定的晶粒尺寸回复和再结晶的驱动力是内部储存的畸变能（内应力），在回复和再结晶过程中全部释放出来，不同的金属类型，再结晶以前释放的储能不同，从纯金属→不纯金属→合金，储能的释放增加；由于杂质和溶质原子阻碍再结晶的形核和长大，推迟再结晶过程.三个阶段金属的性能变化：①电阻率在回复阶段就已明显下降，到再结晶时下降更快，最后恢复到变形前的电阻；②强度和硬度在回复阶段下降不多，再结晶开始后硬度急剧下降，降低的规律因金属的种类不同而不同；③内应力在回复阶段明显下降,宏观内应力在回复时可以全部或大部分被消除，微观内应力部分消除；在再结温度以上，微观内应力被全部消除.④材料的密度随退火温度升高而增加.所谓回复是指冷变形金属在加热时，在新的无畸变晶粒出现之前，所产生的亚结构与性能的变化过程.回复动力学研究材料的性能向变形前回复的速率问题：①回复过程没有孕育期；②在一定的温度下，初期的回复速率很高，以后逐渐减慢，直到最后回复的速率为零.③每一个温度的回复过程都有一个极限值，退火温度越高，这个极限值越高，需要时间越短.回复过程的组织变化与回复机制多边形化：金属塑性变形后，滑移面上塞积的同号刃型位错沿原滑移面水平排列，高温时通过滑移和攀移使位错变成沿垂直滑移面的排列，形成所谓的位错墙，每组角度晶界分割晶粒成亚晶，这一过程称为位错的多边形化.只在产生単滑移的晶体中，多边形化过程最典型，多滑移情况下可能存在，更易形成胞状组织.胞状组织的规整化：过剩空位消失，变形胞状组织内的位错被吸引到胞壁，并与胞壁中的异号位错互相抵消位错密度降低，位错变得平直较规整，当回复继续时，胞胞壁中的位错缠结逐渐形成能量较低的位错网，胞壁变薄，单胞有所长大，构成亚晶粒.亚晶粒的合并：可能通过位错的攀移和位错壁的消失，从而导致亚晶转动来完成.。

《基于热连轧实测数据的金属材料变形抗力模型研究》篇一一、引言随着现代工业的快速发展，金属材料在各种工程领域中得到了广泛应用。

在金属材料的加工过程中，变形抗力是一个重要的物理参数，它直接关系到材料的加工性能和产品质量。

因此，研究金属材料的变形抗力模型，对于提高金属材料的加工效率和产品质量具有重要意义。

本文基于热连轧实测数据，对金属材料的变形抗力模型进行研究，旨在为金属材料的加工提供理论依据和技术支持。

二、金属材料变形抗力的基本概念金属材料的变形抗力是指在外力作用下，金属材料发生塑性变形时所表现出的抵抗变形的能力。

变形抗力的大小与金属材料的化学成分、组织结构、温度、应变速率等因素有关。

在金属材料的加工过程中，变形抗力的准确预测对于控制加工过程、优化工艺参数、提高产品质量具有重要意义。

三、热连轧实测数据的获取与处理为了研究金属材料的变形抗力模型，需要获取大量的热连轧实测数据。

这些数据包括温度、应变速率、应变、应力等参数。

在获取实测数据的过程中，需要采用先进的测试技术和设备，确保数据的准确性和可靠性。

同时，还需要对实测数据进行处理和分析，提取出与变形抗力相关的特征参数。

四、金属材料变形抗力模型的研究方法本文采用数理统计和机器学习等方法，对热连轧实测数据进行处理和分析，建立金属材料的变形抗力模型。

具体而言，首先对实测数据进行归一化处理，消除量纲和量级的影响；然后采用多元线性回归、支持向量机等算法，建立变形抗力与温度、应变速率、应变等参数之间的数学关系；最后通过交叉验证和误差分析等方法，对建立的模型进行验证和优化。

五、金属材料变形抗力模型的应用建立的金属材料变形抗力模型可以广泛应用于金属材料的加工过程中。

具体而言，可以通过输入实时的温度、应变速率等参数，预测金属材料的变形抗力，从而控制加工过程、优化工艺参数、提高产品质量。

此外，该模型还可以用于金属材料的性能评估和优化设计，为新材料的研究和开发提供理论依据和技术支持。

金属材料冷变形与退火过程的组织和性能分析张问作为对于力作用的响应，材料发生的几何形状和尺寸的变化称为变形。

根据除去载荷后材料是否恢复到原始形状和尺寸，变形由可分为弹性变形和索性百年行。

本实验进行观察的是塑性变形对材料微观组织和力学性能的影响规律，且仅涉及在低于材料再结晶温度的条件下以滑移、孪生等基本形式发生的塑性变形，因为材料冷变形所引起的组织结构变化和力学性能变化可以在变形后保留下来。

首先，冷形变导致晶粒组织呈现方向性，且其程度随变形量的增大而增大。

在形变前显微组织为等轴晶粒，经受较大程度的方向性形变后则导致晶粒沿受力方向伸展，变形程度越大则晶粒被拉得越长。

当变形程度很大时，晶粒不但被拉长，晶粒内部还会被许多的滑移带分割成细的小块，晶界与滑移带分辨不清，呈纤维状组织。

通过对本实验中冷形变后的一组纯铁金相样品以及冷变形黄铜未退火样品的光学显微镜观察可以容易地证实这一点。

而对于冷形变材料中晶体缺陷密度的增大和变化等的观测，光学显微镜是无能为力的；若确实必须进行观测，则需要电子显微镜及其它研究手段才行。

冷变形导致的形变织构的形成等重要微观组织变化特征研究，则更超出了本实验的观测与讨论范围。

1 实验材料及方法1.1实验材料α-Fe:经0%、20%、40%、60%常温变形和经低温高速冲击变形样品各1块，均为经化学浸蚀好的金相样品（光学显微镜观察用），浸蚀剂：4%硝酸酒精。

另备经退火并电解抛光后常温微量变形的α-Fe样品1块，变形后不浸蚀。

Al：经退火和电解抛光后常温微量变形的Al片1组;(变形后不抛磨、不浸蚀)。

Zn：经常温变形且经化学浸蚀好的金相样品1块。

浸蚀剂：HNO3:HCl=1:1。

（光学显微镜观察用）纯Cu：经0%、20%、40%、60%常温变形样品各1块（测量变形量与硬度的对应曲线用）。

金相显微镜，TH320全洛氏硬度计1.2实验方法用金相显微镜直接观察经0%、20%、40%、60%常温变形和经低温高速冲击变形的α-Fe，常温变形的Zn，电解抛光后拉伸的Al。

第八章金属的冷变形弹性、黏弹性【弹性变形】材料在外力作用下产生变形，当外力取消后，材料变形即可消失并能完全恢复原来形状，这种可恢复的变形称为弹性变形。

【弹性模量】代表着使原子离开平衡位置的难易程度，表征晶体中原子间结合力强弱的物理量，是组织不敏感参数。

沿着原子最密排的晶向弹性模量最高，而沿着原子排列的最疏松晶向弹性模量最低。

【包格申效应】材料经预先加载产生少量塑性变形（小于4%），而后同向加载则σe升高，反向加载则σe下降，此现象称为包格申效应。

【弹性滞后】应变落后于应力，在σ-ε取向上使加载线与卸载线不重合而形成一个封闭回线，称弹性滞后。

【内耗】弹性滞后，表明加载消耗于材料的变形功大于卸载时材料回复所释放的变形功，多余的部分被材料内部所消耗，称之内耗。

单晶体的塑性变形1、滑移线与滑移带2、滑移系【滑移面】晶体的滑移发生在一定的晶面和晶向，发生滑移的晶面和晶向称为滑移面和滑移方向。

【滑移系】一个确定的滑移面与位于该滑移面上的一个滑移方向构成一个滑移系。

滑移面和滑移方向通常是晶体中的密排面和密排方向.FCC：滑移面：{111}，共有四个有效滑移面滑移方向： 110 ，每个滑移面上有三个滑移方向滑移系数目：4*3=12个BCC滑移面：{110}、{112}、{123}等晶面上。

通常在低温下为{112}，中温时为{110}，高温下为{123}滑移方向总是 111 晶向。

总的滑移系数目：6*2+12*1+24+1=48个一般滑移系多塑性会好，但是还与杂质、加工硬化等有关，bcc的滑移方向少，48个滑移系不能同时运动，且滑移面密排程度低，因此fcc塑性更好。

HCP：滑移面与轴比c/a有关。

当c/a大于或近似等于1.633时，滑移面为(0001)晶面，滑移系为3个。

当c/a小于1.633时，滑移面变为柱面（1-100）或棱锥面（1-101），滑移系分别为3个和6个。

但滑移方向都是<11-20>。

冷拔工艺及公式的计算冷拔是通过将金属材料从一个较大的圆形截面通过一系列的模具冷变形成为较小圆形截面的方法，并通过改变纵向机械力和冷挤力来提高材料性能和尺寸精度。

冷拔工艺广泛应用于金属材料的生产和加工，如钢材、铝材和铜材等。

冷拔工艺公式的计算通常涉及材料的变形、应力和力等参数。

下面将详细介绍冷拔的公式计算。

1.冷拔变形计算公式：冷拔变形计算公式主要包括以下几个参数：- 拉力（F）：冷拔过程中施加在材料上的拉力，通常单位为牛顿（N）或千克力（kgf）。

-应变（ε）：材料的拉伸变形程度，为最终长度与原始长度之间的比值，没有单位。

-直径变化率（ΔD/D）：材料的直径变化程度，为最终直径与原始直径之间的差值与原始直径之比，没有单位。

冷拔变形计算公式如下：ε = ln(D₀/D_f)其中，D₀为原始直径，D_f为最终直径。

2.冷拔应力计算公式：冷拔应力计算公式主要包括以下几个参数：- 弹性模量（E）：描述材料在受力下的形变能力，通常单位为帕斯卡（Pascal）。

-横截面积（A）：材料的横截面面积，通常单位为平方米（m²）。

- 应力（σ）：材料受到的拉伸或压缩力和横截面积之比，通常单位为帕斯卡（Pascal）。

冷拔应力计算公式如下：σ=F/A其中，F为拉力，A为横截面积。

3.冷拔力计算公式：冷拔力计算公式主要包括以下几个参数：-锥度角（α）：模具的锥度角，描述模具的形状。

- 形变阻力（R）：材料的形变阻力，与材料的力学性质相关，单位为帕斯卡（Pascal）。

-转变系数（K）：与材料的力学性质相关，通常根据实验测得值进行计算。

冷拔力计算公式如下：F = (KπD/4) × tan(α/2) × R其中，D为圆柱体的直径。

通过上述公式计算，可以准确地确定冷拔过程中需要施加的力、材料的变形程度和应力情况，有助于保证冷拔过程的精度和质量。

1.黄琪仁，杨京鹏，《计算机辅助设计及数控技术》，机械工业出版社，2024年。

q235钢变形抗力公式Q235钢是中国常用的一种结构钢材料，具有良好的焊接性能、强度和塑性。

在工程设计中，对于Q235钢的变形抗力的计算是非常重要的。

本文将介绍Q235钢变形抗力的计算公式及其应用。

Q235钢的变形抗力是指在外力作用下，钢材发生变形的抵抗能力。

变形抗力的计算需要考虑钢材的强度和材料的力学性能。

Q235钢的变形抗力计算公式如下：F = A * σ其中，F是钢材的变形抗力，A是钢材的截面面积，σ是钢材的应力。

钢材的截面面积可以通过几何计算得到，常见的截面形状有矩形、圆形等。

例如，对于矩形截面，截面面积可以通过长度和宽度的乘积得到。

对于圆形截面，截面面积可以通过半径的平方乘以π得到。

钢材的应力是指钢材单位面积上的力。

应力的计算可以通过力和截面面积的比值得到。

例如，当钢材承受的力为1000N，截面面积为1平方米时，应力为1000N/1平方米=1000N/㎡。

Q235钢的应力可以通过力学性能参数得到，如屈服强度、抗拉强度等。

屈服强度是指在材料开始变形时所能承受的最大应力。

抗拉强度是指材料在拉伸过程中能够承受的最大应力。

这些力学性能参数可以通过实验或查阅相关资料得到。

在实际工程设计中，我们可以根据具体的应用场景和设计要求，选择合适的变形抗力计算公式。

例如，在承重结构设计中，我们需要确保Q235钢材的变形抗力能够满足承载要求，以确保结构的稳定和安全。

根据变形抗力的计算公式，我们可以对材料的截面尺寸和材料的力学性能进行合理的选择和设计。

需要注意的是，Q235钢的变形抗力计算公式是在假设材料在弹性范围内工作的基础上得出的。

如果材料超过了弹性极限，变形抗力的计算公式将不再适用。

在实际应用中，我们需要根据具体情况，对材料的强度和变形进行综合考虑。

综上所述，Q235钢的变形抗力计算公式是根据钢材的截面面积和应力来计算的。

在工程设计中，我们可以根据具体的应用要求和设计标准，选择合适的变形抗力计算公式，并结合材料的力学性能参数，进行合理的设计和选择。
