高考物理复习专题练习使用打点计时器研究匀变速直线运动

高三物理第一轮复习---用打点计时器研究匀速直线运动_1．练习使用打点计时器，学习利用打上点的纸带研究物体的运动．2．掌握判断物体是否做匀变速运动的方法．3．测定匀变速直线运动的加速度．二、实验原理1．打点计时器打点计时器是一种使用交流电源的计时仪器．它每隔0.02s打一次点(交流电频率为50Hz)。

电磁打点计时器的工作电压是4～6V，电火花打点计时器的工作电压是220V。

2．纸带上打的点的意义纸带上的点就表示了和纸带相连的运动物体在不同时刻的位置．研究纸带上点之间的间隔，就可以了解物体的运动情况．3．分析纸带可判断物体运动的性质：①若相等时间内的位移相等，则物体做匀速直线运动；②若相等时间内的位移不相等，则物体做变速直线运动；③若连续相等时间内的位移差为恒量，则物体做匀变速直线运动，并可由△x=aT2求出加速度(为了减小误差常用逐差法或v－t图象法求加速度)．4．求加速度的方法：①用逐差法求加速度②用v-t图象法先根据匀变速直线运动某段时间中点的瞬时速度等于这段时间的平均速度③ 平均速度法求加速度：即利用已求出的瞬时速度值，按加速度的定义式求加速度值，为了充分利用所有实验数据，减小误差，同样采用逐差法进行数据处理．三、实验器材电火花打点计时器(或电磁打点计时器)、一端附有滑轮的长木板、小车、纸带、细绳、钩码、刻度尺、导线、电源、复写纸片.四、实验步骤⑴、把附有滑轮的长木板平放在实验桌上并使滑轮伸出桌面。

⑵、把打点计时器固定在木板上无滑轮的一端，如右图。

⑶、把一条细绳拴在小车上，细绳跨过定滑轮，下边吊着适当的数量钩码。

点拨：吊适当数量的钩码是为小车的加速度适当大些，减小长度测量的相对误差，并能在纸带上长约50厘米的范围内取出7-8个计数点为宜。

⑷、把穿过打点计时器的纸带固定在小车后面。

⑸、先使小车依靠在打点计时器处，接通电源后再释放小车让其运动。

⑹、断开电源取下纸带。

⑺、换上新纸带再做两次。

点拨：再做两次的目的是为了在点子已打出的纸带中选出两条无漏点、无双点，点距正常清晰的纸带，一条作逐差法用，一条作图象法用。

高考物理备考：专题练习卷---实验：研究匀变速直线运动1．一个同学在研究小球自由落体运动时，用闪频照相连续记录下小球的位置如图所示，已 知闪光周期为130 s ，测得x 1＝7.68 cm ，x 3＝12.00 cm ，通过计算可得小球运动的加速度是________ m/s 2，图中x 2是________ cm.(结果保留3位有效数字)【答案】 9.72 9.84【解析】 根据逐差法可得a 1＝x 3－x 22T 2，a 2＝x 2－x 12T 2，求平均值可得a ＝x 3－x 14T 2＝9.72 m/s 2，根据a ＝x 2－x 12T 2得x 2＝9.84 cm.2．(2018·高考全国卷Ⅲ)甲、乙两同学通过下面的实验测量人的反应时间．实验步骤如下： (1)甲用两个手指轻轻捏住量程为L 的木尺上端，让木尺自然下垂．乙把手放在尺的下端(位置恰好处于L 刻度处，但未碰到尺)，准备用手指夹住下落的尺．(2)甲在不通知乙的情况下，突然松手，尺子下落；乙看到尺子下落后快速用手指夹住尺子．若夹住尺子的位置刻度为L 1，重力加速度大小为g ，则乙的反应时间为________(用L 、L 1和g 表示).(3)已知当地的重力加速度大小为g ＝9.80 m/s 2，L ＝30.0 cm ，L 1＝10.4 cm.乙的反应时间为________ s ．(结果保留2位有效数字)(4)写出一条能提高测量结果准确程度的建议：______________________________.【答案】：(2)2（L －L 1）g(3)0.20 (4)多次测量取平均值，直尺尽可能保持竖直方向的运动，乙手指尽量靠近直尺但不能接触(写出任意一条即可)【解析】：(2)直尺释放之后做自由落体运动， 由h ＝12gt 2得t ＝2h g ＝2（L －L 1）g.(3)将数据代入上式得t ＝0.20 s.(4)多次测量取平均值，直尺尽可能保持竖直方向的运动，乙手指尽量靠近直尺但不能接触等．3．(2019·重庆市南开中学月考)某同学使用有透光狭缝的钢条和光电计时器的装置测量重力 加速度(图甲)．在钢条下落过程中，钢条挡住光源发出的光时，计时器开始计时，透光时停止计时，若再次挡光，计时器将重新开始计时．实验中该同学将钢条竖直置于一定高度(下端A 高于光控开关)，由静止释放，测得先后两段挡光时间t 1和t 2.(1)用游标卡尺测量AB 、AC 的长度，其中AB 的长度如图乙所示，其值为________ mm.(2)该同学利用v AB ＝AB t 1及v AC ＝ACt 1＋t 2，求出v AB 、v AC ，再利用测量的时间t 1和t 2，可得到重力加速度的表达式为________(用v AB 、v AC 及给出的时间表示)；若狭缝宽度不能忽略，则测量值比真实值________(填“偏大”或“偏小”)． 【答案】：(1)74.3 (2)2（v AC －v AB ）t 2偏大【解析】：(1)游标卡尺的主尺读数为74 mm ，游标尺上第3个刻度和主尺上某一刻度对齐，所以游标读数为0.1×3 mm ＝0.3 mm ，所以最终读数为：74 mm ＋0.3 mm ＝74.3 mm. (2)该同学利用v AB ＝AB t 1，v AC ＝ACt 1＋t 2，根据极短时间内的平均速度等于瞬时速度表示钢条运动的中间时刻瞬时速度，重力加速度为g＝v AC－v ABt1＋t2 2－t12＝2（v AC－v AB）t2.若狭缝宽度不能忽略，A到C的实际时间大于t1＋t2，所以测量得到的重力加速度值比其真实值偏大．4．光电计时器也是一种研究物体运动情况的常用计时仪器，其结构如图甲所示，a、b 分别是光电门的激光发射和接收装置，当有物体从a、b间通过时，光电计时器就可以精确地把物体从开始挡光到挡光结束的时间记录下来．现利用如图乙所示的装置测量滑块和长木板间的动摩擦因数，图中MN是水平桌面，Q是长木板与桌面的接触点，1和2是固定在长木板适当位置的两个光电门，与之连接的两个光电计时器没有画出，长木板顶端P点悬有一铅锤．实验时，让滑块从长木板的顶端滑下，光电门1、2各自连接的计时器显示的挡光时间分别为1.0×10－2s和4.0×10－3s．用精度为0.05 mm的游标卡尺测量滑块的宽度d，其示数如图丙所示．(1)滑块的宽度d＝________cm.(2)滑块通过光电门1时的速度v1＝________m/s，滑块通过光电门2时的速度v2＝________m/s.(结果保留两位有效数字)．(3)由此测得的瞬时速度v1和v2只是一个近似值，它们实质上是通过光电门1和2时的________，要使瞬时速度的测量值更接近于真实值，可将________的宽度减小一些．【答案】(1)1.010(2)1.0 2.5(3)平均速度滑块【解析】(1)d＝10 mm＋0.05 mm×2＝10.10 mm＝1.010 cm.(2)v1＝dt1＝1.010×10－21.0×10－2m/s≈1.0 m/s，v2＝dt2＝1.010×10－24.0×10－3m/s≈2.5 m/s.(3)v1、v2实质上是滑块通过光电门1和2时的平均速度，要使瞬时速度的测量值更接近于真实值，可将滑块的宽度减小一些．5．小张同学想研究一遥控电动车的运动情况，他找来一个塑料瓶，设计了一个如图甲所示的装置，瓶内装上墨水，通过调节开关使墨水缓慢滴下，然后将这个装置固定在车的尾部，如图乙所示．使车从静止开始在足够大的水平地面上沿直线前进，然后他在离出发点不远处，选择墨水滴间距离较大处的一个点为起点，用卷尺依次测量这个点后面的10个点到这个点的距离，并记录在下面的表格中．(1)小张制作的装置相当于物理实验室中的________(填仪器名称)．(2)通过表中数据，你认为小车在所记录的这段时间内的运动情况是________________________________________________________________________．(3)要测量小车做匀速运动时的速度，小张同学还需要知道的物理量是____________，他还需要的测量工具是________，测量方法是________________________________________________________________________ ________________________________________________________________________.【答案】：(1)打点计时器(2)先做加速度变小的加速运动，后做匀速运动(3)相邻两墨水滴滴下的时间间隔T秒表从某滴开始下落时开始计时，并计数为1，数到第n滴开始下落时停止计时，则时间间隔T＝tn－1【解析】：(1)小张制作的装置相当于打点计时器．(2)相邻两点间的距离如表所示．可以看出，开始时相邻两点间的距离是逐渐变大的，后面两点间的距离基本上保持不变，说明开始时小车先做加速运动，后做匀速运动．再进一步分析做加速运动时加速度的变化，相邻两点间距离的差值如表所示．可以看出，刚开始时相邻两点间距离差在逐渐变小，说明小车的加速度在逐渐减小，所以小车先做加速度减小的加速运动，后做匀速运动．(3)要测量小车做匀速运动时的速度，还必须知道相邻两墨水滴滴下的时间间隔T，要测量时间间隔需要用秒表．测量方法是从某滴开始下落时开始计时，并计数为1，数到第n滴开始下落时停止计时，则时间间隔T＝tn－1，注意n不可太小，一般取30滴以上．6．某同学使用有透光狭缝的钢条和光电计时器的装置测量重力加速度(图a)．在钢条下落过程中，钢条挡住光源发出的光时，计时器开始计时，透光时停止计时，若再次挡光，计时器将重新开始计时．实验中该同学将钢条竖直置于一定高度(下端A高于光控开关)，由静止释放，测得先后两段挡光时间t1和t2.(1)用游标卡尺测量AB 、AC 的长度，其中AB 的长度如图b 所示，其值为________mm.(2)该同学利用v －AB ＝AB t 1及v －AC ＝AC t 1＋t 2，求出v －AB 、v －AC ，再利用测量的时间t 1和t 2，可得到重力加速度的表达式为____________________(用v －AB ，v －AC 及给出的时间表示)；若狭缝宽度不能忽略，则测量值比真实值________(“偏大”或“偏小”)．【答案】：(1)74.3 (2)g ＝2（v －AC －v －AB ）t 2偏大【解析】：(1)游标卡尺的主尺读数为74 mm ，游标尺上第3个刻度和主尺上某一刻度对齐，所以游标尺读数为0.1×3 mm ＝0.3 mm ，所以最终读数为：74 mm ＋0.3 mm ＝74.3 mm.(2)该同学利用v －AB ＝AB t 1，v －AC ＝AC t 1＋t 2，根据极短时间内的平均速度等于瞬时速度表示钢条运动的中间时刻瞬时速度，重力加速度为g ＝v －AC －v －AB t 1＋t 22－t 12＝2（v －AC －v －AB ）t 2.若狭缝宽度不能忽略，A 到C 的实际时间大于t 1＋t 2.所以测量得到的重力加速度值比其真实值偏大．7．利用如图所示的装置可测量滑块在斜面上运动的加速度．一斜面上安装有两个光电门，其中光电门乙固定在斜面上靠近底端处，光电门甲的位置可移动．当一带有遮光片的滑块自斜面上端滑下时，与两个光电门都相连的计时器可以显示出遮光片从光电门甲至乙所用的时间t .改变光电门甲的位置进行多次测量，每次都使滑块从同一点由静止开始下滑，并用米尺测量甲、乙之间的距离x ，记下相应的t 值，所得数据如表中所示．完成下列填空和作图：(1)若滑块所受摩擦力为一常量，滑块加速度的大小a 、滑块经过光电门乙时的瞬时速度v t 、测量值x 和t 四个物理量之间所满足的关系式是______________；(2)根据表中给出的数据，在下图给出的坐标纸上画出xt－t 图线；(3)由所画出的xt －t 图线，得出滑块加速度的大小为a ＝__________ m/s 2(保留2位有效数字)．【答案】：(1)x t ＝－12at ＋v t (或x ＝－12at 2＋v t t )(2)见解析图 (3)2.0【解析】：(1)沿斜面向下是匀加速运动，反过来也可以看成是初速度为v t 的沿斜面向上的匀减速运动，由位移公式有x ＝v t t －12at 2.由于要画x t －t 图象，所以可将上式变形得x t ＝－a2t＋v t .(2)xt－t 图线如图所示．(3)由x t ＝－a 2t ＋v t 可知图象的斜率k ＝－a 2，所以a ＝－2k ＝－2×（1.22－1.71）0.78－0.29m/s 2＝2.0 m/s 2.8．光电计时器也是一种研究物体运动情况的常用计时仪器，其结构如图甲所示，a 、b 分别是光电门的激光发射和接收装置，当有物体从a 、b 间通过时，光电计时器就可以精确地把物体从开始挡光到挡光结束的时间记录下来．现利用图乙所示的装置测量滑块和长木板间的动摩擦因数，图中MN 是水平桌面，Q 是长木板与桌面的接触点，1和2是固定在长木板适当位置的两个光电门，与之连接的两个光电计时器没有画出，长木板顶端P 点悬有一铅锤．实验时，让滑块从长木板的顶端滑下，光电门1、2各自连接的计时器显示的挡光时间分别为1.0×10－2 s 和4.0×10－3 s ．用精度为0.05 mm 的游标卡尺测量滑块的宽度d ，其示数如图丙所示．(1)滑块的宽度d ＝________ cm.(2)滑块通过光电门1时的速度v 1＝________ m/s ，滑块通过光电门2时的速度v 2＝________ m/s.(结果保留两位有效数字)(3)由此测得的瞬时速度v 1和v 2只是一个近似值，它们实质上是通过光电门1和2时的________，要使瞬时速度的测量值更接近于真实值，可将________的宽度减小一些． 【答案】(1)1.010 (2)1.0 2.5 (3)平均速度 滑块 【解析】(1)d ＝10 mm ＋0.05 mm×2＝10.10 mm ＝1.010 cm. (2)v 1＝d t 1＝1.010×10－21.0×10－2m/s ＝1.0 m/s v 2＝d t 2＝1.010×10－24.0×10－3m/s ＝2.5 m/s (3)v 1、v 2实质上是通过光电门1和2时的平均速度，要使瞬时速度的测量值更接近于真实值，可将滑块的宽度减小一些．9.(2019·四省名校高三第二次联考)某同学利用如图甲所示装置研究匀变速直线运动规律。

高考物理实验1、打点计时器研究匀变速运动【一】实验练习使用打点计时器【实验目的】练习使用打点计时器；学习利用打在纸带上的点研究物体的运动。

【实验原理】电磁打点计时器是一种使用低压交流电源的仪器，它的工作电压为4～6V。

当频率f=50Hz时，每隔0.02s打一次点。

（电火花计时器使用220V交流电源）当运动物体拖着纸带运动时，打点计时器便在纸带上打出一系列点，这些点既记录了发生这些位移所用的时间，也记录了运动物体的位置。

这就给我们定量地研究物体的运动情况提供了方便和可能，计时器的构造如图。

(1)电磁打点计时器(如图) (2)电火花计时器(如图)【实验器材】电磁打点计时器、纸带、复写纸、导线、低压交流电源、刻度尺。

【实验步骤】(1)把打点计时器固定在桌子上，纸带穿过限位孔，把复写纸片套在定位轴上，并且压在纸带上面；(2)在打点计时器的两个接线柱上分别接上导线，两根导线的另外一端分别接到低压交流电源(4～6v 的交流电)的两个接线柱上。

(3)打开电源开关，用手水平地牵拉纸带，纸带被打上了许多小点。

(4)取下纸带，从能看得清的点数起，如果共有N个点，点的间隔数就为N-1个，这段纸带记录的时间：t=0.02s×(N-1)。

(5)用刻度尺测量位移：从开始计时的点起到最后一个点间的距离S。

(6)利用ν=s测量平均速度t(7)在纸带上打出连续的6个点，分别标上记号0，1，2，3，4，5。

相邻的两个点间的距离为S1，S2，S3，S4，S5，若S1=S2=S3=S4=S5，则拉动纸带做匀速直线运动，若不相等则做变速直线运动。

【注意事项】①电磁打点计时器使用的电源是4～6v交流电源；电火花计时器电源220V交流电源；②先接通电源，后释放纸带；③区分直接打的点与计数点。

实验一、研究匀变速直线运动【实验目的】1.掌握应用纸带数据判断物体是否做匀变速直线运动的方法。

2.应用纸带的数据测定匀变速直线运动的瞬时速度、加速度。

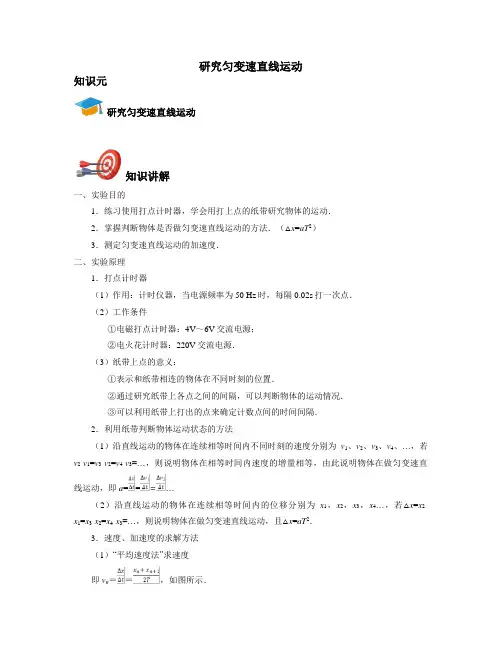

研究匀变速直线运动知识元研究匀变速直线运动知识讲解一、实验目的1．练习使用打点计时器，学会用打上点的纸带研究物体的运动．2．掌握判断物体是否做匀变速直线运动的方法．（△x=aT2）3．测定匀变速直线运动的加速度．二、实验原理1．打点计时器（1）作用：计时仪器，当电源频率为50 Hz时，每隔0.02s打一次点．（2）工作条件①电磁打点计时器：4V～6V交流电源；②电火花计时器：220V交流电源．（3）纸带上点的意义：①表示和纸带相连的物体在不同时刻的位置．②通过研究纸带上各点之间的间隔，可以判断物体的运动情况．③可以利用纸带上打出的点来确定计数点间的时间间隔．2．利用纸带判断物体运动状态的方法（1）沿直线运动的物体在连续相等时间内不同时刻的速度分别为v1、v2、v3、v4、…，若v2-v1=v3-v2=v4-v3=…，则说明物体在相等时间内速度的增量相等，由此说明物体在做匀变速直线运动，即a===…（2）沿直线运动的物体在连续相等时间内的位移分别为x1，x2，x3，x4…，若△x=x2-x1=x3-x2=x4-x3=…，则说明物体在做匀变速直线运动，且△x=aT2．3．速度、加速度的求解方法（1）“平均速度法”求速度即v n＝＝，如图所示．（2）由纸带求物体运动的加速度①逐差法：即根据x4-x1=x5-x2=x6-x3=3aT2（T为相邻两计数点间的时间间隔），求出a1＝，a2＝，a3＝，再算出a1、a2、a3的平均值即为物体运动的加速度：a=②图象法：即先根据v n=，求出多个点的瞬时速度，后作出v-t图象，图象的斜率即为物体运动的加速度．三、实验器材电火花计时器（或电磁打点计时器），一端附有滑轮的长木板，小车、纸带、细绳、钩码、刻度尺、导线、电源、复写纸片．四、实验步骤1．把附有滑轮的长木板放在实验桌上，并使滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路．把一条细绳拴在小车上，细绳跨过滑轮，下边挂上合适的钩码，把纸带穿过打点计时器，并将它的一端固定在小车的后面．实验装置见下图所示，放手后，看小车能否在木板上平稳地加速滑行．2．把小车停在靠近打点计时器处，先接通电源，后放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一系列的点，换上新纸带，重复三次．3．从三条纸带中选择一条比较理想的，舍掉开头一些比较密集的点，从后边便于测量的点开始确定计数点，为了计算方便和减小误差，通常用连续打点五次的时间作为时间单位，即T=0.10 s，如图所示，正确使用毫米刻度尺测量O计数点到各个计数点间的距离，并填入设计的表格中．4．根据测量结果，用逐差法求出加速度a，或利用某一段时间的平均速度等于这段时间中间时刻的瞬时速度求得各计数点的瞬时速度，作出v-t图象，由图象的斜率求得加速度．五、注意事项1．开始释放小车时，应使小车靠近打点计时器．2．应该先接通电源，再释放小车，当小车到达滑轮前及时用手按住．3．先断开电源，再取下纸带．4．对于电磁打点计时器，如打出的点较轻或是短线时，应调整振针距复写纸的高度．5．选择一条理想的纸带，是指纸带上的点迹清晰，适当舍弃点密集部分，适当选取计数点（注意计数点与计时点的区别），弄清楚所选的时间间隔T等于（n-1）t．6．每打好一条纸带，将定位轴上的复写纸换个位置，以保证打点清晰（注意此项只对于电磁打点计时器才适用）．7．不要分段测量各段位移，应一次测出各计数点与0计数点的距离，再逐个计算x1、x2、x3…，读数时应估读到0.1 mm．8．尽可能保证小车做匀加速直线运动的方法是：（1）细绳尽可能与板面保持平行；（2）滑轮和车轮灵活；（3）长木板表面粗糙程度、纸带与打点计时器之间的摩擦基本保持一致．例题精讲研究匀变速直线运动例1.用图甲所示的实验装置来测量匀变速直线运动的加速度。

高一物理实验专题一、研究匀变速直线运动（练习使用打点计时器)1、电磁式打点计时器：6V 以下的交流电。

电火花式打点计时器：220V 的交流电。

2、交流电的频率为50HZ ，打点间隔为0.02s3、根据纸带算平均速度和瞬时速度4、算各点的瞬时速度，描点法做出V —t 图实验：1、先开电源，然后释放小车。

2、开头过于密集的点舍掉，一般每5个点或每隔4个点取一个计数点，使相邻计数点之间时间间隔为T ＝0.1s数据处理：计算法：根据纸带求某点瞬时速度和加速度(1)求某点瞬时速度，如：T 指相邻两点的时间间隔（1）瞬时速度（2）求加速度：a 、理想纸带（即ΔX 相等）：b 、不理想纸带（即ΔX 不相等）：用逐差法 注意化单位数据处理：图象法：1根据所得数据，选择合适的标度建立坐标系，让图象尽量分布在坐标系平面的大部分面积。

2、此实验小车做匀加速直线运动，所以要用直线拟合数据点，让尽可能多的点处在直线上，不在直线上的点应均匀地分布在直线两侧，个别偏离较大点舍去。

二、验证平行四边形定则1. 实验目的：验证互成角度的两个力合成时的平行四边形定则2. 实验原理：（1）两个力F 1、F 2的作用效果与一个力F '的作用效果相同：使像皮绳在某一方向伸长一定的（相同）长度。

（2）以F 1、F 2为邻边作平行四边形求出F 1、F 2的合力F ，在误差允许的范围内比较F '与F 。

如果在误差允许的范围内F '与F 相同，就验证了两个力合成时遵循平行四边形定则。

3. 实验器材：方木板一块；白纸；图钉（若干）；橡皮条；细绳套（两个）；弹簧秤（两只）；三角板；刻度尺；铅笔。

4. 实验条件：为使橡皮绳有较明显的伸长，同时弹簧测力计有较大的示数，两测力计所拉线绳之间的夹角不宜过大和过小，一般在60°～120°之间较合适。

5. 主要测量：用两个测力计拉线绳，使橡皮条伸长，绳的结点到达O 点，记录此时两个测力计的数值F 1和F 2及两个力的方向；用一只测力计重新将结点拉到O 点，记录此时F 的TX X V V EG F 265+==2T Xa ∆=23216549)()(T X X X X X X a ++-++=大小和方向。

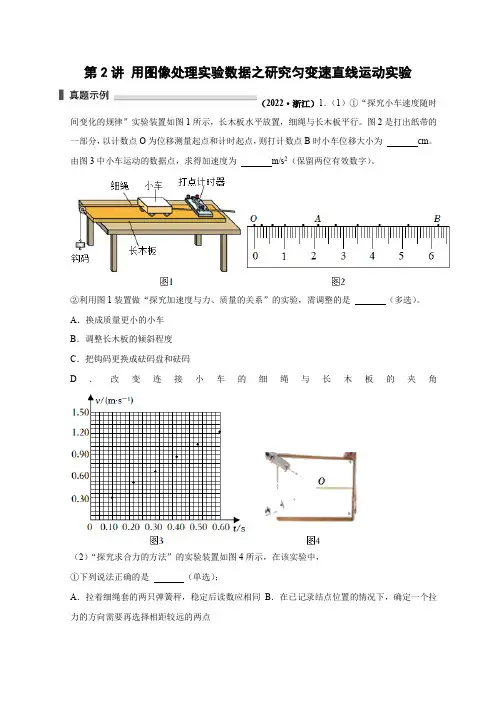

第2讲用图像处理实验数据之研究匀变速直线运动实验（2022·浙江）1．（1）①“探究小车速度随时间变化的规律”实验装置如图1所示，长木板水平放置，细绳与长木板平行。

图2是打出纸带的一部分，以计数点O为位移测量起点和计时起点，则打计数点B时小车位移大小为cm。

由图3中小车运动的数据点，求得加速度为m/s2（保留两位有效数字）。

②利用图1装置做“探究加速度与力、质量的关系”的实验，需调整的是（多选）。

A．换成质量更小的小车B．调整长木板的倾斜程度C．把钩码更换成砝码盘和砝码D．改变连接小车的细绳与长木板的夹角（2）“探究求合力的方法”的实验装置如图4所示，在该实验中，①下列说法正确的是（单选）；A．拉着细绳套的两只弹簧秤，稳定后读数应相同B．在已记录结点位置的情况下，确定一个拉力的方向需要再选择相距较远的两点C．测量时弹簧秤外壳与木板之间不能存在摩擦D．测量时，橡皮条、细绳和弹簧秤应贴近并平行于木板②若只有一只弹簧秤，为了完成该实验至少需要（选填“2”、“3”或“4”）次把橡皮条结点拉到O点。

（2021·重庆）2．某同学用手机和带刻度的玻璃筒等器材研究金属小球在水中竖直下落的速度变化情况。

他用手机拍摄功能记录小球在水中静止释放后位置随时间的变化，每160s拍摄一张照片。

（1）取某张照片中小球的位置为0号位置，然后依次每隔3张照片标记一次小球的位置，则相邻标记位置之间的时间间隔是s。

（2）测得小球位置x随时间t变化曲线如题图所示，由图可知，小球在0.15s～0.35s时间段平均速度的大小（选填“大于”、“等于”、“小于”）在0.45s～0.65s时间段内平均速度的大小。

（3）在实验器材不变的情况下，能够减小实验测量误差的方法有：（写出一种即可）。

一.实验中常见的基本图像由实验数据得出v­t图像根据表格中的v、t数据，在平面直角坐标系中仔细描点，作一条直线，使同一次实验得到的各点尽量落到这条直线上，落不到直线上的点，应均匀分布在直线的两侧，偏离直线太远的点可舍去不要，如图所示，这条直线就是本次实验的v­t图像，它是一条倾斜的直线。

高中物理高考必考知识点有哪些归纳高考物理必考知识点：研究性实验一、研究匀变速运动(一)练习使用打点计时器:1.构造：见教材。

2.操作要点：接50HZ，4---6伏的交流电正确标取记：在纸带中间部分选5个点3.重点：纸带的分析a.判断物体运动情况：在误差范围内：如果S1=S2=S3=……，则物体作匀速直线运动。

如果DS1=DS2=DS3=…….=常数, 则物体作匀变速直线运动。

b.测定加速度：公式法：先求DS，再由DS= aT2求加速度。

图象法：作v—t图,求a=直线的斜率c.测定即时速度：V1=(S1+S2)/2T V2=(S2+S3)/2T(二)测定匀变速直线运动的加速度：1.原理:：DS=aT22.实验条件：a.合力恒定，细线与木板是平行的。

b.接50HZ，4—6伏交流电。

3.实验器材：电磁打点计时器、纸带、复写纸片、低压交流电源、小车、细绳、一端附有滑轮的长木板、刻度尺、钩码、导线、两根导线。

4.主要测量:选择纸带,标出记数点,测出每个时间间隔内的位移S1、S2、S3 。

图中O是任一点。

5. 数据处理:根据测出的用逐差法处理数据求出加速度：S4—S1=3a1T2 ，S5—S2=3a2T2 ，S6—S3=3a3T2，a=(a1+a2+a3)/3=(S4+S5+S6—S1—S2—S3)/9T2(三)测匀变速运动的即时速度：(同上)二、研究平抛运动1.实验原理：用一定的方法描出平抛小球在空中的轨迹曲线，再根据轨迹上某些点的位置坐标，由h=求出t，再由x=v0t求v0，并求v0的平均值。

2.实验器材：木板，白纸，图钉，未端水平的斜槽，小球，刻度尺，附有小孔的卡片，重锤线。

3.实验条件：a. 固定白纸的木板要竖直。

b. 斜槽未端的切线水平，在白纸上准确记下槽口位置。

c.小球每次从槽上同一位置由静止滑下。

三、研究弹力与形变关系1. 方法归纳：(1)用悬挂砝码的方法给弹簧施加压力(2)用列表法来记录和分析数据(如何设计实验记录表格)(3)用图象法来分析实验数据关系步骤：①以力为纵坐标、弹簧伸长为横坐标建立坐标系②根据所测数据在坐标纸上描点③按照图中各点的分布和走向，尝试作出一条平滑的曲线(包括直线)④以弹簧的伸重工业自变量，写出曲线所代表的函数，首先尝试一次函数，如不行则考虑二次函数，如看似象反比例函数，则变相关的量为倒数再研究一下是否为正比关系(图象是否可变为直线)----化曲为直的方法等。

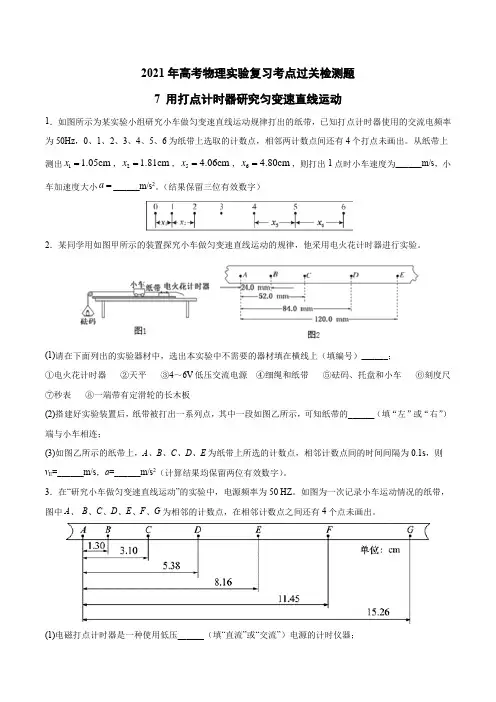

2021年高考物理实验复习考点过关检测题7 用打点计时器研究匀变速直线运动1．如图所示为某实验小组研究小车做匀变速直线运动规律打出的纸带，已知打点计时器使用的交流电频率为50Hz，0、1、2、3、4、5、6为纸带上选取的计数点，相邻两计数点间还有4个打点未画出。

从纸带上测出11.05cmx=，21.81cmx=，54.06cmx=，64.80cmx=，则打出1点时小车速度为______m/s，小车加速度大小a=______m/s2。

（结果保留三位有效数字）2．某同学用如图甲所示的装置探究小车做匀变速直线运动的规律，他采用电火花计时器进行实验。

(1)请在下面列出的实验器材中，选出本实验中不需要的器材填在横线上（填编号）______；①电火花计时器②天平③4～6V低压交流电源④细绳和纸带⑤砝码、托盘和小车⑥刻度尺⑦秒表⑧一端带有定滑轮的长木板(2)搭建好实验装置后，纸带被打出一系列点，其中一段如图乙所示，可知纸带的______（填“左”或“右”）端与小车相连；(3)如图乙所示的纸带上，A、B、C、D、E为纸带上所选的计数点，相邻计数点间的时间间隔为0.1s，则v E=______m/s，a=______m/s2（计算结果均保留两位有效数字）。

3．在“研究小车做匀变速直线运动”的实验中，电源频率为50 HZ。

如图为一次记录小车运动情况的纸带，图中A、B、C、D、E、F、G为相邻的计数点，在相邻计数点之间还有4个点未画出。

(1)电磁打点计时器是一种使用低压______（填“直流”或“交流”）电源的计时仪器；(2)根据纸带可知，相邻计数点之间的时间间隔为______s，打C点时小车的瞬时速度为v c =______m/s，，小车运动的加速度a=______ m/s2；（后两空结果保留两位有效数字）(3)若交流电的频率变为60Hz，但未被发觉，则测得小车的速度值与真实值相比将偏______（选填“大”或“小”）。

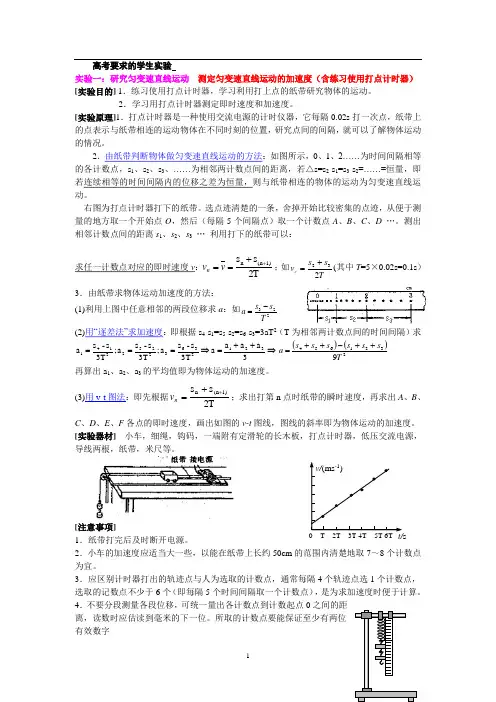

高考要求的学生实验 实验一：研究匀变速直线运动 测定匀变速直线运动的加速度（含练习使用打点计时器） [实验目的] 1．练习使用打点计时器，学习利用打上点的纸带研究物体的运动。

2．学习用打点计时器测定即时速度和加速度。

[实验原理]1．打点计时器是一种使用交流电源的计时仪器，它每隔0.02s 打一次点，纸带上的点表示与纸带相连的运动物体在不同时刻的位置，研究点间的间隔，就可以了解物体运动的情况。

2．由纸带判断物体做匀变速直线运动的方法：如图所示，0、1、2……为时间间隔相等的各计数点，s 1、s 2、s 3、……为相邻两计数点间的距离，若△s=s 2-s 1=s 3-s 2=……=恒量，即若连续相等的时间间隔内的位移之差为恒量，则与纸带相连的物体的运动为匀变速直线运动。

右图为打点计时器打下的纸带。

选点迹清楚的一条，舍掉开始比较密集的点迹，从便于测量的地方取一个开始点O ，然后（每隔5个间隔点）取一个计数点A 、B 、C 、D …。

测出相邻计数点间的距离s 1、s 2、s 3 … 利用打下的纸带可以：求任一计数点对应的即时速度v ：2T s s 1)(n n ++==v v n ；如Ts s v c 232+=(其中T =5×0.02s=0.1s ） 3．由纸带求物体运动加速度的方法：(1)利用上图中任意相邻的两段位移求a ：如223T s s a -= (2)用“逐差法”求加速度：即根据s 4-s 1=s 5-s 2=s 6-s 3=3aT 2（T 为相邻两计数点间的时间间隔）求⇒++=⇒===3a a a a 3Ts -s a ;3T s -s a ;3T s -s a 321236322522141()()23216549T s s s s s s a ++-++= 再算出a 1、a 2、a 3的平均值即为物体运动的加速度。

(3)用v-t 图法：即先根据2T s s 1)(n n ++=n v ；求出打第n 点时纸带的瞬时速度，再求出A 、B 、C 、D 、E 、F 各点的即时速度，画出如图的v-t 图线，图线的斜率即为物体运动的加速度。
