斜拉桥

为什么有些桥梁需要斜拉桥设计？一、斜拉桥结构简介斜拉桥是一种采用斜拉索支撑主梁的桥梁结构，其设计独特，具有一系列独特的优势。

斜拉桥通常由塔楼、拉索和主梁三部分组成。

塔楼作为桥梁的支撑点，将拉索与主梁连接起来。

拉索根据需要的张力，通过塔楼连接到主梁，使得主梁得以支撑。

二、延长主梁跨度的设计需求1. 跨越宽度需求：有些地区的桥梁需要跨越非常宽的河流或峡谷，传统的梁桥结构无法满足跨度的需求。

斜拉桥能够通过拉索的支撑，实现更大的跨度，解决了跨越宽度限制的问题。

2. 减少桥梁应力：梁桥结构在跨越较大距离时，会受到较大的应力。

而斜拉桥通过将主梁的荷载分散到斜拉索上，减少了主梁的受力情况，从而降低了主梁的应力，提高了桥梁的承载能力。

3. 美学设计需求：斜拉桥的设计不仅考虑到桥梁的功能，还注重桥梁的美学价值。

斜拉桥的斜拉索在桥梁上呈现出独特的形态，赋予了桥梁优雅、流线型的外观，成为了城市地标之一。

三、斜拉桥的优势与局限1. 结构稳定性：斜拉桥采用了三角支撑结构，使得整个桥梁结构更加稳定。

斜拉桥的主梁在受到荷载时，通过拉索将荷载传递到塔楼上，从而实现了力的平衡，增强了整个桥梁结构的稳定性。

2. 经济性：斜拉桥相比于其他桥梁结构，具有较低的建造成本和维护成本。

斜拉桥的斜拉索可以吸收桥梁的荷载，减少了主梁的材料使用量，降低了桥梁的建设成本。

同时，斜拉桥的维护也相对简单，更易于进行定期检查和维修。

3. 局限性：斜拉桥的设计需要考虑多方面的因素，如地震、风速等，以确保结构的稳定性。

斜拉桥对地基设施的要求也较高，需要保证塔楼的稳定性和承载能力，从而带来更多的施工和维护难度。

四、斜拉桥在世界各地的应用案例1. 若尔盖大桥（中国）：作为世界上跨度最大的斜拉桥之一，若尔盖大桥成功跨越了若尔盖河谷，成为了中国西部地区的标志性建筑。

2. 米尔顿马德斯桥（加拿大）：该桥位于加拿大多伦多市，是一座斜拉桥，不仅具有跨越能力，还有着独特的设计风格，成为多伦多的地标之一。

世界十大斜拉桥1.苏通长江大桥1088米，中国，2008 双塔双索面钢箱梁苏通大桥位于江苏省东部的南通市和苏州（常熟）市之间，是交通部规划的黑龙江嘉荫至福建南平国家重点干线公路跨越长江的重要通道，也是江苏省公路主骨架网“纵一”——赣榆至吴江高速公路的重要组成部分，是我国建桥史上工程规模最大、综合建设条件最复杂的特大型桥梁工程。

建设苏通大桥对完善国家和江苏省干线公路网、促进区域均衡发展以及沿江整体开发，改善长江安全航运条件、缓解过江交通压力、保证航运安全等具有十分重要的意义。

大桥建设工程情况：苏通大桥工程起于通启高速公路的小海互通立交，终于苏嘉杭高速公路董浜互通立交。

路线全长32.4公里，主要由北岸接线工程、跨江大桥工程和南岸接线工程三部分组成。

l、跨江大桥工程：总长8206米，其中主桥采用100+100+300+1088+300+100+100=2088米的双塔双索面钢箱梁斜拉桥。

斜拉桥主孔跨度1088米，列世界第一；主塔高度306米,列世界第一；斜拉索的长度580米,列世界第一；群桩基础平面尺寸113.75米X 48.1米，列世界第一。

专用航道桥采用140+268+140=548米的T型刚构梁桥，为同类桥梁工程世界第二；南北引桥采用30、50、75米预应力混凝土连续梁桥；2、北岸接线工程：路线总长15．1公里，设互通立交两处，主线收费站、服务区各一处；3、南岸接线工程：路线总长9．1公里，设互通立交一处。

苏通大桥全线采用双向六车道高速公路标准，计算行车速度南、北两岸接线为120公里／小时，跨江大桥为100公里／小时，全线桥涵设计荷载采用汽车一超20级，挂车一120。

主桥通航净空高62米，宽891米，可满足5万吨级集装箱货轮和4.8万吨船队通航需要。

全线共需钢材约25万吨，混凝土140万方，填方320万方，占用土地一万多亩，拆迁建筑物26万平米。

工程总投资约64.5亿元，计划建设工期为六年。

四项世界之最：最大主跨：苏通大桥跨径为1088米，是当今世界跨径最大斜拉桥。

市政工程教学课件：斜拉桥 (一)市政工程教学课件：斜拉桥随着城市化和交通运输的发展，斜拉桥作为新兴的跨河大桥类型，越来越多地应用于城市道路建设中。

因此，斜拉桥已经成为市政工程教学中不可忽视的内容之一。

本文将从斜拉桥的基本概念、结构原理、施工过程及设计要点四个方面介绍市政工程教学课件中关于斜拉桥的内容。

一、斜拉桥的基本概念斜拉桥是一种跨越河流或峡谷的桥梁，其特点是用一定数量的钢缆将主梁与主桥塔相连。

根据钢缆的相对位置不同，斜拉桥可以分为对称式和非对称式两种类型。

对称式斜拉桥钢缆以主桥塔为中心呈放射状交错排列，两侧对称；非对称式斜拉桥钢缆则呈现不对称排列方式。

二、斜拉桥的结构原理斜拉桥的结构原理基于悬索桥和梁桥的设计理念。

其主要由桥塔、主缆、斜拉索和桥面构成。

其中，主缆是斜拉桥的骨架，通过与桥塔的相互支撑，来承担桥面荷载。

斜拉索可以分散荷载到主缆上，使其具有更好的承载能力。

桥面则是行车和行人通过斜拉桥的必经之处。

三、斜拉桥的施工过程斜拉桥的施工分为预制和吊装两个阶段。

预制阶段，主梁和桥面板等桥梁部件将在工厂内进行制作和预组装，以减少现场施工时间和难度。

吊装阶段，吊车将桥梁部件吊装至主塔和斜塔顶部，最终通过各部分的拼装，形成完整的斜拉桥。

四、设计要点在斜拉桥的设计过程中，应考虑如下要点：1. 斜拉桥应结合地形、河流流域等自然条件进行设计，确保其稳定性和安全性。

2. 主桥塔的高度和形状应适宜，以支撑稳定的主缆和斜拉索。

3. 主缆和斜拉索之间的间距和张力应合理，以保证斜拉桥的承载能力和刚度。

4. 桥面结构应考虑承载荷载、行驶舒适度和外观美观等因素，同时便于维修和养护。

综上所述，市政工程中的斜拉桥课件，不仅涵盖了斜拉桥的基本概念、结构原理和施工过程，还需要关注设计要点。

只有科学合理的斜拉桥设计和施工才能保障其安全、稳定，为交通运输提供更加便捷的选择。

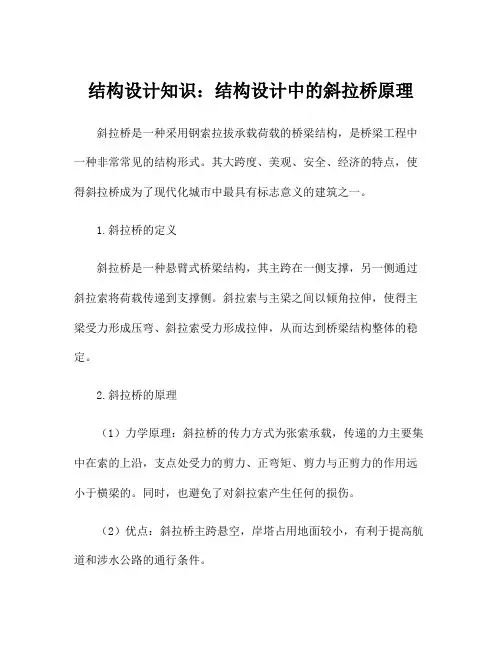

结构设计知识：结构设计中的斜拉桥原理斜拉桥是一种采用钢索拉拔承载荷载的桥梁结构，是桥梁工程中一种非常常见的结构形式。

其大跨度、美观、安全、经济的特点，使得斜拉桥成为了现代化城市中最具有标志意义的建筑之一。

1.斜拉桥的定义斜拉桥是一种悬臂式桥梁结构，其主跨在一侧支撑，另一侧通过斜拉索将荷载传递到支撑侧。

斜拉索与主梁之间以倾角拉伸，使得主梁受力形成压弯、斜拉索受力形成拉伸，从而达到桥梁结构整体的稳定。

2.斜拉桥的原理（1）力学原理：斜拉桥的传力方式为张索承载，传递的力主要集中在索的上沿，支点处受力的剪力、正弯矩、剪力与正剪力的作用远小于横梁的。

同时，也避免了对斜拉索产生任何的损伤。

（2）优点：斜拉桥主跨悬空，岸塔占用地面较小，有利于提高航道和涉水公路的通行条件。

（3）视觉效果：斜拉桥在结构性上和造型美观上都表现良好，有时候设计师的创意在构造中受较小影响，以达到更好的视觉效果。

3.斜拉桥的结构形式（1）桥面梁：一般采用钢结构桁架梁、钢箱梁桥、钢混合结构。

斜拉桥采用桁架梁结构时，高强度钢材的使用量越来越大，优点是自重可控，安装高效、需要空间小等。

（2）索：斜拉桥使用的索材料一般是钢材，经过拉伸后可以达到较大的抗弯能力。

索一般分成主索和斜拉索两种，其中主索是跨越主桥墩的长索，通过桥墩支撑节点和钢支座进行传力；斜拉索则是连接主索和桥面梁，起到将荷载转移至主梁的作用。

（3）塔：斜拉桥中的塔起到支撑主索、斜拉索的作用，是斜拉桥中非常重要的组成部分。

塔的数量以两个为基本单位，每个塔都有稳固的支撑基础，可以承受相应的荷载。

（4）锚固：索以特制的锚固方式固定在主梁和塔上，固定具有可拆卸性和可调节性，方便调整索的张拉度和锚固位置。

4.斜拉桥的设计原则（1）主跨采用大跨度，力度平衡的设计原则，塔和索的高度要使斜拉力的夹角较大，达到均衡受力。

（2）合理分配斜拉索的长短，使得受拉索、主索、撑杆处于最佳受力状态。

（3）锚固点的布置应使得索材料受力均匀，防止应力集中而产生的材料劣化和疲劳断裂。

第四章 斜拉桥内容提要：在本章内主要介绍斜拉桥。

内容包括其构造类型和结构体系。

学习的基本要求：1、了解斜拉桥各组成部分（斜索、塔柱、主梁）的构造类型2、了解斜拉桥的四大结构体系斜拉桥——20世纪50年代蓬勃兴起的一种桥梁型式。

斜拉桥是一种用斜拉索悬吊桥面的桥梁。

最早的这种桥梁，其承重索是用藤罗或竹材编制而成。

它们可以说是现代斜拉桥的雏形。

斜拉桥的发展，有着一段十分曲折而漫长的历程。

18世纪下半叶，在西方的法国、德国、英国等国家都曾修建过一些用铁链或钢拉杆建成的斜拉桥。

可是由于当时对桥梁结构的力学理论缺乏认识，拉索材料的强度不足，致使塌桥事故时有发生。

如德国萨尔河桥（1824）在建成第二年，就在一次有246人举行的火炬游行人群聚集桥上时，桥突然坍塌而酿成50 人丧生的严重惨剧。

因此在相当长的一段时间内，斜拉桥这一桥型就销声匿迹了。

直至第二次世界大战后，在重建欧洲的年月中，为了寻求既经济又建造便捷的桥型，使几乎被遗忘的斜拉桥重新被重视起来。

世界上第一座现代公路斜拉桥是1955年在瑞典建成的，主跨为182.6m 的斯特罗姆海峡钢斜拉桥。

近年来斜拉桥在国内外得到了迅速发展，目前已建成跨度最大的是日本国多多罗桥（890m ）。

一、斜拉桥的构造类型预应力混凝土斜拉桥的斜索布置、塔柱型式和主梁截面是多种多样的，现扼要介绍它们的构造类型。

1、 斜索（一） 辐射式：斜索集中塔顶，锚固困难。

（二） 竖琴式：斜索相互平行，倾角相同，外形美观。

（三） 扇式：介于两者之间，采用最多。

2、 塔柱从桥梁行车方向看，塔柱可做成独柱式、双柱式、门式、斜腿门式、倒V 式、宝石式和倒Y 式等多种型式。

3、 主梁斜拉桥主梁的截面形式有板式、箱形截面二、斜拉桥的结构体系斜拉桥的主要组成部分为斜索、塔柱和主梁，这三者可按相互的结合方式组成四种不同的结构体系，即悬浮体系、支承体系、塔梁固结体系和刚构体系。

1、 悬浮体系（漂浮体系）塔墩固结，塔梁分离，主梁除两端外全部用缆索吊起而在纵向可稍作浮动的一种体系。

世界十大斜拉桥No.1 苏通大桥1088米，中国，2008年苏通大桥位于江苏省东部的南通市和苏州（常熟）市之间，是交通部规划的黑龙江嘉荫至福建南平国家重点干线公路跨越长江的重要通道，也是江苏省公路主骨架网“纵一”——赣榆至吴江高速公路的重要组成部分，是我国建桥史上工程规模最大、综合建设条件最复杂的特大型桥梁工程。

建设苏通大桥对完善国家和江苏省干线公路网、促进区域均衡发展以及沿江整体开发，改善长江安全航运条件、缓解过江交通压力、保证航运安全等具有十分重要的意义。

苏通大桥工程起于通启高速公路的小海互通立交，终于苏嘉杭高速公路董浜互通立交。

路线全长32.4公里，主要由北岸接线工程、跨江大桥工程和南岸接线工程三部分组成。

No. 2 香港昂船洲大桥1018米，在建昂船洲大桥位于香港，是全球第二长的双塔斜拉桥。

大桥主跨长1018米，连引道全长为1596米。

是本港首昂船洲大桥座位处市区环境的长跨距吊桥，在香港岛和九龙半岛都可以望到这座雄伟的建设。

大桥属于8号干线的一部份，跨越蓝巴勒海峡，将葵涌和青衣岛的8号和9号货柜码头连接起来。

昂船洲大桥离海面高度73.5米，而桥塔高度则为290米，两者都比青马大桥为高。

桥面为三线双程分隔快速公路。

而昂船洲大桥于2003年1月开始动工兴建，耗资27.6亿港元。

香港政府把修建世界最长斜拉桥的合同给了Media-Hitachi-Yokogawa-HsinChong合资公司，合同金额高达48亿港元（合6.16亿美元）。

这座大桥名为“昂船洲大桥”，设计者是OveArup合伙事务所，主要跨度长1018米，超过了世界上最长的同类斜拉桥日本的多多罗大桥（890米），直到被苏通大桥超越。

No. 3多多罗大桥890米，日本，1999年多多罗大桥是位于日本濑户内海的斜拉桥，连接广岛县的生口岛及爱媛县的大三岛之间。

大桥于1999年竣多多罗大桥工，同年5月1日启用，最高桥塔224米钢塔，主跨长890米，是当时世界上最长的斜拉桥，连引道全长为1480米，四线行车，并设行人及自行车专用通道，属于日本国道317号的一部分。

幼儿斜拉桥知识点总结简单斜拉桥是一种横跨河流或峡谷的桥梁，其特点是拥有斜拉索来支撑桥面结构。

本文将从斜拉桥的定义、结构特点、建设过程和安全知识等方面进行详细介绍，旨在帮助幼儿了解斜拉桥的基本知识。

一、斜拉桥的定义斜拉桥是一种由桥面梁和斜拉索组成的特殊桥梁，是梁式桥的一种。

它的主要特点是在桥面梁下方加装了一定数量的斜拉索，通过拉索的张力来支撑桥面梁，使桥梁得到有效的支撑和稳定。

斜拉桥广泛应用于大跨度的桥梁建设中，具有承重能力强、结构简洁、美观大方等特点。

二、斜拉桥的结构特点1. 主梁结构：斜拉桥的主梁一般为钢箱梁或钢桁梁，这些结构能有效地承受桥面上的荷载，并能够进行自重和交通荷载的传递。

2. 斜拉索结构：斜拉桥的斜拉索一般由高强度的钢材制成，通过对角拉索将桥梁的重量和荷载传递到桥墩上，使得桥梁获得充分的支撑和稳定。

3. 桥塔结构：斜拉桥的桥塔通常位于桥梁两端或中部，是斜拉索的支撑点。

桥塔的高度和形状会影响到斜拉桥的视觉效果和稳定性。

4. 基础结构：斜拉桥的基础一般是深埋的桩基或桩基础，用以支撑桥塔和传递桥梁的重力和荷载。

三、斜拉桥的建设过程1. 桥梁设计：在斜拉桥建设之前，需要进行详细的桥梁设计工作，包括荷载计算、结构分析、地质勘察等工作，确保桥梁的安全和稳定。

2. 施工准备：斜拉桥的施工准备主要包括场地准备、材料采购、设备调配等工作。

3. 桥墩建设：斜拉桥的桥墩一般是在水中或者河岸上进行施工，需要先建立桥墩的支撑结构，然后浇筑混凝土，最后进行调试和加固。

4. 主梁吊装：斜拉桥的主梁是通过吊装设备进行安装的，需要精确的计算和调试，确保主梁的安全和稳定。

5. 斜拉索张拉：斜拉桥的斜拉索一般在主梁安装完成之后进行张拉，通过张拉设备进行张拉，使得斜拉索产生一定的张力，确保桥梁的稳定和安全。

6. 最后调试：斜拉桥安装完成之后，需要进行最后的调试和检验工作，确保桥梁的安全通行。

四、斜拉桥的安全知识1. 桥梁的使用：在使用斜拉桥时，需要严格遵守交通规则，确保行车安全，不得在桥面上超速或者停车。
