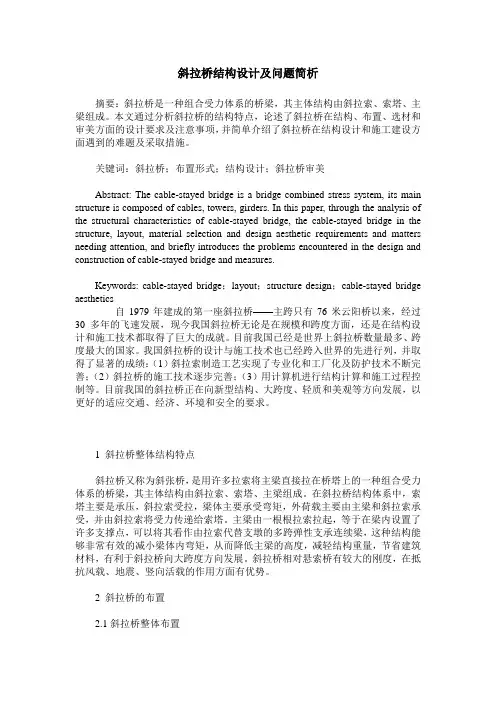

斜拉桥结构设计及问题简析
摘要：斜拉桥是一种组合受力体系的桥梁，其主体结构由斜拉索、索塔、主梁组成。本文通过分析斜拉桥的结构特点，论述了斜拉桥在结构、布置、选材和审美方面的设计要求及注意事项，并简单介绍了斜拉桥在结构设计和施工建设方面遇到的难题及采取措施。
关键词：斜拉桥；布置形式；结构设计；斜拉桥审美
Abstract: The cable-stayed bridge is a bridge combined stress system, its main structure is composed of cables, towers, girders. In this paper, through the analysis of the structural characteristics of cable-stayed bridge, the cable-stayed bridge in the structure, layout, material selection and design aesthetic requirements and matters needing attention, and briefly introduces the problems encountered in the design and construction of cable-stayed bridge and measures.
Keywords: cable-stayed bridge；layout；structure design；cable-stayed bridge aesthetics
自1979年建成的第一座斜拉桥——主跨只有76米云阳桥以来，经过30多年的飞速发展，现今我国斜拉桥无论是在规模和跨度方面，还是在结构设计和施工技术都取得了巨大的成就。目前我国已经是世界上斜拉桥数量最多、跨度最大的国家。我国斜拉桥的设计与施工技术也已经跨入世界的先进行列，并取得了显著的成绩：（1）斜拉索制造工艺实现了专业化和工厂化及防护技术不断完善；（2）斜拉桥的施工技术逐步完善；（3）用计算机进行结构计算和施工过程控制等。目前我国的斜拉桥正在向新型结构、大跨度、轻质和美观等方向发展，以更好的适应交通、经济、环境和安全的要求。
1 斜拉桥整体结构特点
斜拉桥又称为斜张桥，是用许多拉索将主梁直接拉在桥塔上的一种组合受力体系的桥梁，其主体结构由斜拉索、索塔、主梁组成。在斜拉桥结构体系中，索塔主要是承压，斜拉索受拉，梁体主要承受弯矩，外荷载主要由主梁和斜拉索承受，并由斜拉索将受力传递给索塔。主梁由一根根拉索拉起，等于在梁内设置了许多支撑点，可以将其看作由拉索代替支墩的多跨弹性支承连续梁，这种结构能够非常有效的减小梁体内弯矩，从而降低主梁的高度，减轻结构重量，节省建筑材料，有利于斜拉桥向大跨度方向发展。斜拉桥相对悬索桥有较大的刚度，在抵抗风载、地震、竖向活载的作用方面有优势。
2 斜拉桥的布置
2.1斜拉桥整体布置
概述: （一）设计依据: 1、XX公司提供的商务区电子版地形图，电子版道路图纸，电子板河道及景观图纸； 2、甲方确定的规划河底宽度为20米，设计最高水位4.8米，设计河底高程2.0米； 3、桥梁方案汇报会确定桥位和桥型布置方案； 4、xx公司其它要求。 （二）工程概况： 二级桥包括涵洞两座，位置分别在规划一路与水街交叉处和规划二路与水街交叉处，新区商 务区水街规划河底宽度为20米，设计最高水位4.8米，设计河底高程2.0米，其中按3-6m 框架涵设计，道路规划宽度为20米，两侧景观带按景观要求设计。框涵俩侧按悬挑结构设 计。 二、桥梁工程场地地质条件、水文地质条件等介绍 （一）自然、气候条件 天津市属于暖温带半湿润季风气候，位于大陆性与海洋性气候的过渡带上，四季分明。冬季 受蒙古冷高气压控制，盛行西北风；夏季受太平洋副热带高气压左右，多为偏南风。气候特 点是：春季干旱多风，冷暖多变；夏季温高湿重，雨热共济；秋天天高云淡，风和日丽；冬 季寒冷干燥，雨雪稀少。 年平均气温11.1~12.3 C,七月平均气温26 C以上，一月份平均气温-4 C以下，偶然最 高温40.3 C，极端最低温-21 C。］ 年平均降水量为550~680mm ，一日最大暴雨量304.4mm 。每年6~9月为汛期，平 均雨日34天左右，占全年总降水量的73%以上，冬季雨雪量只占全年总降水量的 1%~3% 。 （二）拟建场地概况 拟建场地位于华北平原北部，属滨海冲积平原，地貌单一，场地地表略有起伏。本次勘探揭 示埋深50.00m 以上的地层属海相、陆相沉积地层。
（三）地质条件及地下水情况 1、场地地形地貌、场地土土质特征及分布规律 根据《岩土工程技术规范》（DB29-20-2000 ）第3.2节、附录A及本次勘察资料，本次 勘探50.0m 深度范围内，场地土按成因年代可分为9层，按物理力学性质进一步划分为 18个亚层。各层土的土质特征及分布规律描述如下： （1 ）人工填土层（Qml ）） 主要由素填土（地层编号①）组成，厚度0.30?1.20m，黄褐色，主要粘性土组成，含少量植物根系，水平方向分布连续。人工填土填垫年限小于十年。02、04、06号孔夹有厚 度0.3?0.4m的灰黑色坑底淤泥质土。 （2 ）全新统新近组坑底淤积层（Q43Nsi ） 地层编号②，该层土在本场地缺失。 （3）全新统新近组古河道、洼淀冲积层（Q43Nal ） 系北运河洪泛冲积而成，层顶标高为 5.95?1.75m，主要由上部的粘土、粉 质粘土（地层编号为③1）及下部的粉土（地层编号为③2）组成： ③1粘土、粉质粘土，层顶标高为 5.95?1.75m，厚度0.60?4.10m，灰黄色，可塑， 含少量有机质，属中偏高压缩性土，水平方向分布不连续，在02、06#孔附近缺失。 ③2粉土，层顶标高为5.85?1.15m，厚度1.00?2.70m，灰黄色，稍密，饱和，含少量有机质，夹粉质粘土薄层，分布不连续，属中压缩性土。 （4）全新统上组河床?河漫滩相沉积层（Q43al ） 地层编号④，该层土在本场地缺失。 （5）全新统上组湖沼相沉积层（Q43l+h ） 层顶标高为2.35?-0.38m ，主要由上部的粘土（地层编号⑤1），中部的粉土（地层编号 ⑤2 ），以及下部粉质粘土（地层编号⑤3 ）、粉土（地层编号⑤4）组成： ⑤1粘土，厚度0.80?3.00m，灰黑色?青灰色，可塑，含少量有机质及腐殖物，夹粉质粘土薄层，属中偏高压缩性土，水平方向分布连续。 ⑤2粉土，层顶标高为1.55?-2.44m ，厚度0.70?5.70m，青灰色，稍密?中密，饱和，含少量有机质，属中压缩性土，水平方向分布不连续，在20#孔附近缺失。 ⑤3粉质粘土，层顶标高为0.05?-4.29m ，厚度0.50?5.00m，青灰色，可塑，含少量有机质，夹粉质粘土薄层，属中偏高压缩性土，水平方向分布不连续，分布于1#桥、2# 桥和4?6#桥（01?12#、20?23#孔）附近。 ⑤4粉土，层顶标高为-2.58?-7.85m ，厚度0.50?2.50m，青灰色，稍密?中密，饱 和，含少量有机质，属中压缩性土，水平方向分布不连续，在3#桥和6#桥区域（13?19#、 22#、23#孔）缺失。 （6）全新统中组浅海相沉积层（Q42m ） 层顶标高为-4.68?-8.85m ，主要由上部粘土、粉质粘土（地层编号⑥1 ）和下部的粉土 （地层编号⑥2 ）组成： ⑥1粘土、粉质粘土，层顶标高为-4.75?-8.85m ，厚度1.60?4.00m，灰色，可塑， 含少量有机质及贝壳，属中偏高压缩性土，水平方向分布不连续在1#桥局部和5#桥区域 （19#、21#、22# 孔）缺失。 ⑥2粉土，层顶标高为-4.68?-10.85m ，厚度0.50?4.10m，灰色，稍密?中密，砂粘互层，含少量有机质及贝壳，属中压缩性土，水平方向分布不连续，仅在1#桥和2#桥、 6#桥局部（01?05#、17#、08#、10#、24#孔附近），以及5#、6#桥所在区域（19?22#孔附近）有分布。
