斜拉桥的发展展望黄坚10号09建工（2)班斜拉桥1.斜拉桥的简概斜拉桥又称斜张桥，是将主梁用许多拉索直接拉在桥塔上的一种桥梁，是由承压的塔，受拉的索和承弯的梁体组合起来的一种结构体系。
其可看作是拉索代替支墩的多跨弹性支承连续梁。
其可使梁体内弯矩减小，降低建筑高度，减轻了结构重量，节省了材料。
斜拉桥由索塔、主梁、斜拉索组成。
2.构造原理桥承受的主要荷载并非它上面的汽车或者火车，而是其自重，主要是我们脚下的主梁。
索塔两侧是对称的斜拉索，通过斜拉索将索塔主梁连接在一起。
现在假设索塔两侧只有两根斜拉索，左右对称各一条，这两根斜拉索受到主梁的重力作用，对索塔产生两个对称的沿着斜拉索方向的拉力，根据受力分析，左边的力可以分解为水平向向左的一个力和竖直向下的一个力；同样的右边的力可以分解为水平向右的一个力和竖直向下的一个力；由于这两个力是对称的，所以水平向左和水平向右的两个力互相抵消了，最终主梁的重力成为对索塔的竖直向下的两个力，这样，力又传给索塔下面的桥墩了。
斜拉索数量再多，道理也是一样的。
之所以要很多条，那是为了分散主梁给斜拉索的力而已。
3.斜拉桥历史斜拉桥的发展，有着一段十分曲折而漫长的历程。
18世纪下半叶，在西方的法国、德国、英国等国家都曾修建过一些用铁链或钢拉杆建成的斜拉桥。
可是由于当时对桥梁结构的力学理论缺乏认识，拉索材料的强度不足，致使塌桥事故时有发生。
直至第二次世界大战后，在重建欧洲的年月中，几乎被遗忘的斜拉桥重新被重视起来。
世界上第一座现代公路斜拉桥是1955年在瑞典建成的，主跨为182.6m的斯特罗姆海峡钢斜拉桥。
4.我国的斜拉桥发展斜拉桥在60年代初传入我国后，上海和四川两地于1975年建成了粮作试验性的钢筋混凝土斜拉桥，即主跨分别为54m的新五桥和75.8m的云阳汤溪河桥。
我国进入改革开放后，交通发展的需要推动了大跨度斜拉桥的建设。
1982年建成的跨度为220m的山东济南黄河桥可以认为是我国第一阶段学习建造斜拉桥的成功总结。
斜拉桥调研报告
这是一份关于斜拉桥调研的报告，旨在介绍斜拉桥的定义、特点、发展历史、应用领域以及优缺点等方面的内容。
首先，斜拉桥是一种特殊的桥梁结构，其特点是通过倾斜的钢索来支撑桥面。
由于采用了斜向的索网结构，斜拉桥可以实现较长的跨度，且结构相对轻巧，耐久性好，适合用于大跨度桥梁的设计。
斜拉桥的发展历史可以追溯到20世纪50年代初，最早应用于法国的特鲁瓦斯桥。
之后，斜拉桥得到了广泛的应用和发展，如日本的金泽大桥、美国的温哥华米尔皮特桥等。
近年来，我国也相继建成了一系列大型斜拉桥，如上海的东方明珠大桥、广州的海珠大桥等。
斜拉桥的应用领域非常广泛，可用于公路桥、铁路桥、步行桥等。
其主要优点包括：跨度大，可以满足大型桥梁的设计需求；结构轻巧，节省材料和成本；施工方便，可以在较短的时间内建成；美观独特，可以成为城市地标。
然而，斜拉桥也存在一些缺点。
首先，斜拉桥的设计和施工要求较高，需要精确的计算和施工工艺；其次，斜拉桥对地基要求较高，需要进行复杂的地基处理；最后，斜拉桥的维护成本较高，需要定期检查和维修，否则可能会影响桥梁使用寿命。
综上所述，斜拉桥作为一种特殊的桥梁结构，在大跨度桥梁的设计和建设中具有重要的地位和作用。
通过对斜拉桥的调研，
可以更好地了解其特点和应用领域，并为今后的桥梁设计和建设提供参考和借鉴。
浅谈斜拉桥发展现状及趋势浅谈斜拉桥发展现状及趋势前言现代桥梁正朝着大跨径、更轻巧的方向发展。
斜拉桥是其中一种最为常用的结构。
斜拉桥由主梁、索以及支承缆索的索塔等部分组成，属于组合体系的桥梁。
通过桥塔上多条斜向拉索的支承，斜拉桥结构可以跨越较大的山谷、河流等障碍物。
文中通过对斜拉桥的历史和发展趋势进行分析，提出斜拉桥在设计和建设中存在的问题，以期对斜拉桥的修建有一定的指导作用。
德国发展了斜拉桥的早期工艺技术：正交异性板，钢箱梁，斜拉索预应力工艺，施工方法等，斜拉桥得到了大量应用和发展。
发展历史斜拉桥早在l7世纪就有，但当时由于受科技水平的限制，缺乏可靠的理论分析方法和技术，这种结构体系没有得到很大的发展。
同时18世纪初修建的两座斜拉桥的倒塌事件，使得这种结构体系一直没有得到重视和发展。
直到1938年德国工程师Dishinger 重新认识到了斜拉桥的优越性，并对其进行了研究，1956年由他设计的瑞典Str?msund 桥拉开了现代斜拉桥的序幕。
1956年瑞典建成第一座现代化斜拉桥Str?msund 桥，跨径是74.7m+182m+ 74.7m ，塔是门型框架，拉索辐射形布置，加劲梁由两片板梁组成。
1957年德国Düsseldorf 建成Theodor Heuss 桥，跨径是108m+260m+108m ，钢塔高41m ，横向独立不设横梁，拉索竖琴式布置，索距36m ，钢梁高3.12m 。
1959年德国Cologne 建成Severvin桥，桥跨径是302m ，正交异性钢桥面板的钢箱梁，塔采用A 形，钢索呈放射形，结构为漂浮式，它为桥的抗震提出有效措施，是世界上第一座非对称式钢斜拉桥。
1962年在委内瑞拉建成Maracaibo 桥为第一座混凝土斜拉桥，主跨235m ， A形塔，预应力刚性索，混凝土加劲梁，主要为带挂孔的悬臂体系。
20世纪60年代初期，结构分析有了新突破，采用电子计算机分析超静定结构，采用密索体系斜拉桥，从而避免了疏索体系斜拉桥主梁重而配筋多的缺点。
大跨度桥梁——斜拉桥专业：岩土与地下工程班级：10-1班姓名：卢雪东学号：20101792斜拉桥斜拉桥又称斜张桥，是将主梁用许多拉索直接拉在桥塔上的一种桥梁，是由承压的塔、受拉的索和承弯的梁体组合起来的一种结构体系。
斜拉桥由索塔、主梁、斜拉索组成。
索塔主要是承压，斜拉索受拉，梁体主要承受弯矩，外荷载主要由主梁和斜拉索承受，并由斜拉索将受力传递给索塔。
主梁由一根根拉索拉起，等于在梁内设置了许多支撑点，可以将其看作由拉索代替支墩的多跨弹性支承连续梁，这种结构能够非常有效的减小梁体内弯矩，从而降低主梁的高度，减轻结构重量，节省建筑材料，有利于斜拉桥向大跨度方向发展。
主梁常见的截面形式有：板式截面和箱形截面。
主梁截面选取主要由斜拉索的布置形式和抗风稳定性情况所决定。
板式截面的主梁构造简单，施工方便，一般适用于双索面斜拉桥。
箱形截面梁有抗弯、抗扭刚度大、收缩变形较小等特点，能适应许多不同形式的拉索布置，对悬臂施工非常有利，而且可以部分预制、部分现场浇筑，为施工方案提供了多种选择，因此箱形截面主梁逐渐成为现代斜拉桥中经常采用的形式。
另外，主梁按材料可以分为：预应力混凝土梁、刚—混凝土组合梁、钢主梁和混合式梁斜拉桥相对悬索桥有较大的刚度，在抵抗风载、地震、竖向活载的作用方面有优势斜拉桥作为一种拉索体系，比梁式桥的跨越能力更大，是大跨度桥梁的最主要桥型，也是我国大跨径桥梁最流行的一种桥型。
目前为止我国建成或正在施工的斜拉桥共有30余座，仅次于德国、日本，而居世界第三位。
而大跨径混凝土斜拉桥的数量已居世界第一。
按照交通功能分类根据桥梁建造的使用目的，可以分为公路斜拉桥，铁路斜拉桥，人行斜拉桥，斜拉管道桥，斜拉渡槽等，有时在一座桥上这些功能是兼而有之的，如公铁两用桥，现在越来越多的斜拉桥都同时通行管道（输送水。
液化气。
电缆等）；按照梁体材料分类有钢桥、混凝土桥、迭合梁桥。
复合梁桥、组合梁桥；按照塔的数量分类有单塔、双塔、多塔；按照索面不知形式分类索的布置：面外——单面索、双面索、多面索、空间索，单索面应用较少，因为采用单索面是拉索对结构抗扭不起作用，主梁需要采用抗扭刚度大的截面。
斜拉桥发展历史及未来方向斜拉桥的发展历程及未来发展趋势通过本学期的学习，我们学习了梁桥、拱桥、斜拉桥、悬索桥的计算方法。
通过老师的讲解使我们了解到了不同桥梁的受力特点的不同以及不同桥梁计算时使用的不同的理论。
梁桥以受弯为主的主梁作为承重构件的桥梁。
主梁可以是实腹梁或桁架梁。
实腹梁构造简单，制造、架设和维修均较方便，广泛用于中、小跨度桥梁，但在材料利用上不够经济。
桁架梁的杆件承受轴向力，材料能充分利用，自重较轻，跨越能力大，多用于建造大跨度桥梁。
拱桥指的是在竖直平面内以拱作为结构主要承重构件的桥梁。
拱桥是向上凸起的曲面，其最大主应力沿拱桥曲面作用，沿拱桥垂直方向的最小主应力为零。
悬索桥既吊桥指的是以通过索塔悬挂并锚固于两岸（或桥两端）的缆索（或钢链）作为上部结构主要承重构件的桥梁。
其缆索几何形状由力的平衡条件决定，一般接近抛物线。
从缆索垂下许多吊杆，把桥面吊住，在桥面和吊杆之间常设置加劲梁，同缆索形成组合体系，以减小活载所引起的挠度变形。
下面我们重点来说说斜拉桥，斜拉桥是由主梁、索塔和斜拉索三大部分组成，主梁一般采用混凝土结构、钢和混凝土结构、组合结构或钢结构，索塔主要采用混凝土结构，斜拉索采用高强材料的钢丝或钢绞线制成。
它的主要优点有在各个支点支承的作用下跨中弯矩大大减小，而且由于结构自重较轻，既节省了结构材料，又能大幅地增大桥梁的跨越能力。
此外，斜拉索轴力产生的水平分力对主梁施加了预应力，从而可以增强主梁的抗裂能力，节约主梁中预应力钢材的用钢量。
斜拉桥和梁桥和拱桥相比有着跨越能力大的优势。
而与悬索桥相比在300-1000米跨度又有经济性的优势。
同时外形对称美观更兼线条纤秀，构造简洁，造型优美。
符合桥梁美学的要求。
适合在跨度为300-1000米的桥梁使用。
斜拉桥的发展其实进行了一个漫长的历史，在国外1784年德国人勒舍尔建造了一座跨径为32米的木桥，这是世界上第一座斜拉桥。
1821年法国建筑师叶帕特在世界上第一次系统地提出了斜拉桥的结构体系。

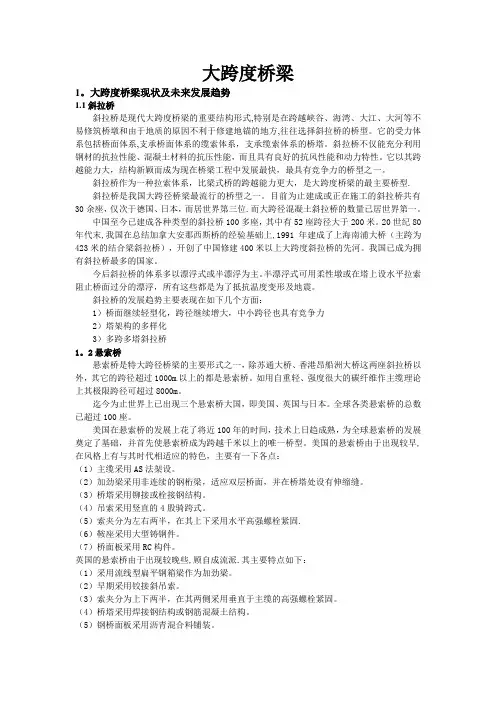

大跨度桥梁1。
大跨度桥梁现状及未来发展趋势1.1斜拉桥斜拉桥是现代大跨度桥梁的重要结构形式,特别是在跨越峡谷、海湾、大江、大河等不易修筑桥墩和由于地质的原因不利于修建地锚的地方,往往选择斜拉桥的桥型。
它的受力体系包括桥面体系,支承桥面体系的缆索体系，支承缆索体系的桥塔。
斜拉桥不仅能充分利用钢材的抗拉性能、混凝土材料的抗压性能，而且具有良好的抗风性能和动力特性。
它以其跨越能力大，结构新颖而成为现在桥梁工程中发展最快，最具有竞争力的桥型之一。
斜拉桥作为一种拉索体系，比梁式桥的跨越能力更大，是大跨度桥梁的最主要桥型.斜拉桥是我国大跨径桥梁最流行的桥型之一。
目前为止建成或正在施工的斜拉桥共有30余座，仅次于德国、日本，而居世界第三位.而大跨径混凝土斜拉桥的数量已居世界第一。
中国至今已建成各种类型的斜拉桥100多座，其中有52座跨径大于200米。
20世纪80年代末,我国在总结加拿大安那西斯桥的经验基础上,1991年建成了上海南浦大桥（主跨为423米的结合梁斜拉桥），开创了中国修建400米以上大跨度斜拉桥的先河。
我国已成为拥有斜拉桥最多的国家。
今后斜拉桥的体系多以漂浮式或半漂浮为主。
半漂浮式可用柔性墩或在塔上设水平拉索阻止桥面过分的漂浮，所有这些都是为了抵抗温度变形及地震。
斜拉桥的发展趋势主要表现在如下几个方面：1）桥面继续轻型化，跨径继续增大，中小跨径也具有竞争力2）塔架构的多样化3）多跨多塔斜拉桥1。
2悬索桥悬索桥是特大跨径桥梁的主要形式之一，除苏通大桥、香港昂船洲大桥这两座斜拉桥以外，其它的跨径超过1000m以上的都是悬索桥。
如用自重轻、强度很大的碳纤维作主缆理论上其极限跨径可超过8000m。
迄今为止世界上已出现三个悬索桥大国，即美国、英国与日本。
全球各类悬索桥的总数已超过100座。
美国在悬索桥的发展上花了将近100年的时间，技术上日趋成熟，为全球悬索桥的发展奠定了基础，并首先使悬索桥成为跨越千米以上的唯一桥型。
道路与桥梁工程概论论文——浅谈斜拉桥的基本概况及发展前景摘要：斜拉桥是将主梁用许多拉索直接拉在桥塔上的一种桥梁，是一种由塔、梁、索三种基本构件组成的组合桥梁结构体系，可看作是拉索代替支墩的多跨弹性支承连续梁。
其可使梁体内弯矩减小，降低建筑高度，减轻了结构重量，节省了材料。
斜拉桥由索塔、主梁、斜拉索组成。
斜拉桥在目前所有桥型中具有鲜明的特征和优势。
在此浅述有关斜拉桥的发展历程和建造技术要点，以及斜拉桥在世界桥梁发展史上的地位和发展前景。
关键字：跨径结构体系构造建筑美学Abstract：With many girder cable-stayed bridge is will draw directly lasso in bridge tower bridge, is a kind of by a tower, beams, cable three basic components combination bridge structure system, can be considered a lasso more instead of a pier across the elastic supporting continuous beam. It can make the beam is reduced, reduce body bending moment the height and reduce the weight, saving material structure. Cable-stayed bridge by cable tower, girders, composed stay-cables.Cable-stayed bridge in the present in all the distinctive temperature.though characteristics and advantages. In the light of the development process and relevant cable-stayed bridge built technological essencials, as well as in world history ofcable-stayed bridge bridge the status and development prospects.Key Words：span structurestructural system architectural aesthetics正文：身处三大，身在宜昌这个坐落在长江之滨的魅力城市，自然和跨江桥梁构成了密不可分的关系。
