斜拉桥施工工艺
标题：斜拉桥施工工艺详解
一、前言
斜拉桥作为一种重要的大跨度桥梁形式，其施工工艺复杂，技术要求高。
本文将详细介绍斜拉桥的施工工艺，以期对相关工程人员提供参考。
二、斜拉桥施工流程
1. 施工准备：进行地质勘探，确定桥梁位置和结构设计，制定详细的施工方案。
2. 打桩与承台施工：打设桥墩基础桩，并在基础上浇筑承台。
3. 塔柱施工：根据设计图纸，进行塔柱钢筋绑扎和混凝土浇筑。
4. 主梁施工：包括主梁预制、吊装和合拢等步骤。
5. 斜拉索安装：先在塔顶固定好索导管，然后将斜拉索穿过索导管，通过张拉设备将其锚固在主梁上。
6. 桥面铺装：进行防水层、混凝土层、沥青路面等多层铺设。
三、斜拉桥施工工艺要点
1. 打桩与承台施工：打桩时需确保桩位准确，桩身垂直；承台施工时要保证混凝土质量，防止裂缝产生。
2. 塔柱施工：钢筋绑扎要符合设计要求，混凝土浇筑要连续进行，避免出现冷缝。
3. 主梁施工：预制主梁时要严格控制尺寸和质量，吊装过程中要确保安全，主梁合拢时要做好温度和应力监测。
4. 斜拉索安装：索导管安装要准确，斜拉索张拉要按设计要求进行，避免过度张拉导致结构破坏。
5. 桥面铺装：要严格按照铺装工艺进行，保证铺装质量。
四、结语
斜拉桥的施工工艺是一项系统工程，需要严谨的设计、精细的施工和严格的管理。
只有这样，才能保证斜拉桥的安全、稳定和耐久性。
希望本文能为斜拉桥的施工提供一些参考和帮助。
斜拉桥施工流程
1. 地基工程：在斜拉桥建设区域进行土地开挖和回填，加固基础，埋设钢筋和水泥混凝土基础。
2. 主体建筑：架桥主体是斜拉桥的核心，首先要树立箭头式的支架，并在两个桥墩之间搭起横跨主梁的钢筋和混凝土；主梁由许多工程部分组成，在施工经历后续工序后，他们被粘接在一起。
在主梁的后部，施工人员将构件打入桥水的两侧，用绳力等方式拉紧。
3. 其他辅助建筑：根据斜拉桥的具体情况，还要建设一些辅助建筑，如桥面、护栏、路灯、交通信号灯等。
4. 预应力杆布置：根据设计方案，在主梁的内部，施工人员将预应力钢筋布置在空心箱中，并用泥浆密封；预应力杆的数量和布置位置，决定了斜拉桥的受力结构关系。
5. 集中预应力：在预应力杆布置之后，施工人员将集中预应力杆与钢筋铁筋连接，并加以拉紧，调整每条杆的预应力力度。
6. 调整：在施工过程中，为避免各种可能出现的问题，在调整阶段，施工人员会根据设计方案，调整各部分，以确保斜拉桥的稳定性和使用安全。
7. 验收：当斜拉桥的主体结构和辅助建筑全部建好后，施工人员会对斜拉桥进行全面检查和验收，确保其符合设计要求和安全要求。
斜拉桥施工流程斜拉桥是一种现代化的大型桥梁结构，它采用了斜拉索来支撑主跨结构，具有结构美观、跨度大、自重轻、抗风能力强等特点。
斜拉桥的施工过程复杂而精密，需要严格按照流程进行，下面将为大家详细介绍斜拉桥的施工流程。
1. 基础施工。
斜拉桥的基础是整个桥梁结构的基础，基础施工是斜拉桥施工的第一步。
首先进行地基处理，包括挖土、夯实等工作，然后进行基础桩的打设，根据设计要求进行混凝土浇筑，最后进行基础的固结和检查。
2. 主塔施工。
主塔是斜拉桥的标志性结构，主塔的施工需要精准的测量和施工工艺。
首先进行主塔的模板搭设，然后进行钢筋的绑扎和混凝土浇筑，最后进行主塔的拆模和表面处理。
3. 主梁制作和安装。
主梁是斜拉桥的承载结构，主梁的制作需要在工厂进行，包括钢材的切割、焊接和表面处理。
制作完成后，进行主梁的运输和安装，需要使用大型吊车和专业人员进行操作。
4. 斜拉索张拉。
斜拉桥的斜拉索是支撑主梁的重要部分，斜拉索的张拉需要精密的计算和施工工艺。
首先进行斜拉索的吊装和固定，然后进行张拉工作，根据设计要求进行张拉力的调整和固定。
5. 路面铺设。
斜拉桥的路面铺设是最后的施工步骤，需要进行路面的清理和平整，然后进行沥青或混凝土的铺设，最后进行路面的线条和标志的绘制。
6. 完工验收。
斜拉桥施工完成后，需要进行完工验收，包括结构的安全性和稳定性检查，斜拉索的张拉力检测，路面的平整性和耐久性检测等。
只有通过了完工验收，斜拉桥才能正式投入使用。
以上就是斜拉桥施工的基本流程，斜拉桥作为一种复杂的大型桥梁结构，需要严格按照流程进行施工，确保斜拉桥的安全性和稳定性。
希望以上内容能够对大家有所帮助，谢谢阅读。

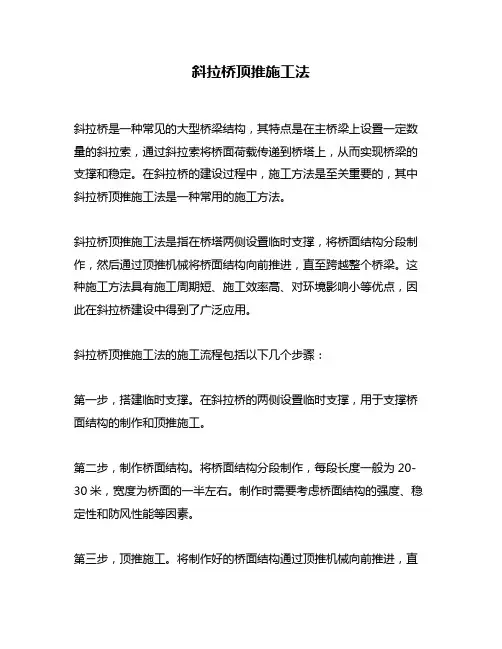

斜拉桥顶推施工法斜拉桥是一种常见的大型桥梁结构，其特点是在主桥梁上设置一定数量的斜拉索，通过斜拉索将桥面荷载传递到桥塔上，从而实现桥梁的支撑和稳定。
在斜拉桥的建设过程中，施工方法是至关重要的，其中斜拉桥顶推施工法是一种常用的施工方法。
斜拉桥顶推施工法是指在桥塔两侧设置临时支撑，将桥面结构分段制作，然后通过顶推机械将桥面结构向前推进，直至跨越整个桥梁。
这种施工方法具有施工周期短、施工效率高、对环境影响小等优点，因此在斜拉桥建设中得到了广泛应用。
斜拉桥顶推施工法的施工流程包括以下几个步骤：第一步，搭建临时支撑。
在斜拉桥的两侧设置临时支撑，用于支撑桥面结构的制作和顶推施工。
第二步，制作桥面结构。
将桥面结构分段制作，每段长度一般为20-30米，宽度为桥面的一半左右。
制作时需要考虑桥面结构的强度、稳定性和防风性能等因素。
第三步，顶推施工。
将制作好的桥面结构通过顶推机械向前推进，直至跨越整个桥梁。
在顶推过程中需要注意控制顶推速度和顶推力度，以保证施工安全和桥面结构的稳定性。
第四步，拆除临时支撑。
在桥面结构顶推完成后，需要拆除临时支撑，恢复原有桥梁的结构和功能。
斜拉桥顶推施工法的优点主要包括以下几个方面：第一，施工周期短。
相比传统的浮吊施工方法，斜拉桥顶推施工法可以大大缩短施工周期，提高施工效率。
第二，施工效率高。
顶推机械可以在较短的时间内完成桥面结构的顶推，从而提高施工效率。
第三，对环境影响小。
相比传统的浮吊施工方法，斜拉桥顶推施工法对环境影响较小，可以减少水面占用和噪音污染等问题。
第四，施工安全性高。
在斜拉桥顶推施工过程中，可以通过严格的施工管理和安全措施保证施工安全性。
总之，斜拉桥顶推施工法是一种高效、安全、环保的施工方法，可以为斜拉桥的建设提供有力的支持。
在今后的斜拉桥建设中，可以进一步推广和应用这种施工方法，以提高施工效率和质量，促进桥梁建设的发展。
斜拉桥主塔的施工流程
斜拉桥主塔的施工流程：
①基础施工：进行地质勘探，确定基础类型，如桩基或沉井，然后进行钻孔或挖掘，并浇筑混凝土基础；
②塔座施工：在基础上浇筑塔座，塔座作为主塔的支撑，需确保足够的强度和稳定性；
③下塔柱施工：采用爬模或翻模技术逐节浇筑或拼装下塔柱，直至达到设计高度；
④塔柱内部结构安装：包括楼梯、电梯井、管道等设施的预埋和安装，确保后期维护通道畅通；
⑤塔柱外部模板调整：根据设计要求调整模板位置，确保塔柱外形准确无误；
⑥混凝土浇筑：分段浇筑塔柱混凝土，每次浇筑后需进行振捣，保证混凝土密实；
⑦混凝土养护：浇筑后的混凝土需进行适当养护，以确保强度增长和防止裂缝；
⑧塔柱节段接高：重复模板调整、混凝土浇筑和养护过程，直到塔柱达到最终高度；
⑨斜拉索预埋件安装：在塔柱浇筑过程中预埋斜拉索的固定点，确保位置准确；
⑩塔冠施工：当塔柱达到设计高度后，安装塔冠结构，连接所有斜拉索的顶部；
⑪斜拉索张拉：安装斜拉索并进行初步张拉，调节索力，使桥梁结构达到设
计状态；
⑫检测与校正：进行全面检测，包括塔柱垂直度、斜拉索张力等，必要时进行微调；
⑬安全防护与封闭：安装护栏和其他安全设施，保护施工人员和行人安全；
⑭竣工验收：完成所有施工后，进行质量检验，确保满足设计和规范要求。
斜拉桥施工工法一、主梁施工斜拉桥主梁施工常用方法（一）——支架法斜拉桥主梁施工方法与梁式桥基本相同，大体上可以分为顶推法、平转法、支架法和悬臂法等四种形式。
支架法和悬臂法是目前斜拉桥主梁施工的主要方法。
前者适用于城市立交或净高较低的岸跨主梁施工；后者适用于净高较大或河流上的大跨径斜拉桥主梁的施工。
[支架法]：有在支架上现浇、在临时支墩间设托架或劲性骨架现浇、在临时支墩上架设预制梁段等几种施工方法。
其优点是施工最简单方便，能确保结构满足设计线型，但仅适用于桥下净空低、搭设支架不影响桥下交通的情况。
我国 永和桥（主跨260m）是在临时支墩上拼装主梁的（见下图）。
支架法的施工步骤为：（1）在永久性桥墩和临时墩上架设主梁；（2）从已完成主梁的桥面撒谎能够安装塔柱；（3）安装拉索；（4）拆除临时墩，使荷载传至缆索体系。
（二）——悬臂浇筑法悬臂法一般是在支架上修建边跨，然后中跨采用悬臂施工的单悬臂法，也可以是对称平衡施工的自由悬臂法。
悬臂施工法一般分为悬臂拼装法和悬臂浇筑法。
[悬臂浇筑法]：是从塔柱两侧用挂蓝对称逐段就地浇筑混凝土。
我国大部分混凝土斜拉桥主梁都是采用悬臂浇筑法施工的。
斜拉桥主梁的悬臂施工与连续梁和连续刚构桥类似，不同的是如果能利用斜拉索，可以采用更轻型的挂蓝施工。
下图为（主跨426.7m）的悬臂浇筑和挂蓝施工照片。
随着我国交通基础设施建筑的高速发展，斜拉桥以其优美的造型，较大的跨越能力，良好的结构受力性能，抗震能力强及施工方法成熟等特点，在高等级公路和城市道路跨越江河的桥梁建设中占据了重要地位，得到了广泛应用。
悬臂浇筑法流程法流程（三）施工时要应注意的安全问题1、放索时所需场面大，应设标识牌及围栏，下料时应注意切割片高速飞转或破碎伤人。
2、斜拉索及配套产品均为易燃物，要注意防火，并按要求配置灭火器材。
3、挂索时所搭建的临时工作平台要牢固，平台设安全护拦及安全网，操作人员必须佩戴安全带及安全帽。
斜拉桥转体施工案例
一、苏通长江大桥转体施工案例
苏通长江大桥是连接江苏苏州和江苏南通的一座斜拉桥，该桥在建设过程中需要实施斜拉桥转体施工。
具体施工过程如下：
1. 桥梁设计：在斜拉桥的设计中，会考虑到桥梁的正常运行和转体施工两个状态。
设计师会使用特殊的结构支撑和连接方式，以便于桥梁的转体。
2. 施工准备：在转体施工前，需要对斜拉桥主体结构做好施工准备工作。
包括清理施工区域、搭建施工设备、准备施工材料等。
3. 转体施工机械：转体施工过程中，常用的机械设备有大吨位起重机、推拉机、支座等。
起重机主要用于提升和转动桥梁主体结构，推拉机用于控制桥梁转动的速度和方向，支座用于支撑转体过程中的桥梁主体结构。
4. 斜拉桥转体过程：转体施工一般是在水上进行，首先将大吨位起重机搭建在斜拉桥的桥塔上，利用起重机提升桥梁主体结构，并通过推拉机进行桥梁转动。
转体过程需要严格控制转动的速度和方向，以保证施工安全。
同时，在桥塔位置设置支座，以便于桥梁主体结构的转动支撑。
5. 施工监测与调整：在斜拉桥转体过程中，需要进行严密的监测和调整工作，以确保桥梁主体结构的安全和稳定。
通过监测设备对桥梁的变形、位移等参数进行实时监测，根据监测结果
对施工进行调整。
6. 完成转体施工：当斜拉桥主体结构完成转体后，进行最后的施工验收和整体调试工作。
包括桥面铺装、桥梁荷载测试等，以确保桥梁的正常使用。
这是一个大型斜拉桥转体施工的案例，其他斜拉桥转体施工也有类似的施工步骤和过程。
斜拉桥转体施工是一个复杂的工程，需要精确的计划和施工技术，以确保桥梁的安全和稳定。
斜拉桥施工方案1. 简介斜拉桥是一种特殊的桥梁结构，利用斜拉索将主梁悬挂与桥塔之间，其中斜拉索起到承载桥梁主槽载荷的作用。
本文将介绍斜拉桥的施工方案。
2. 施工流程斜拉桥的施工流程主要包括以下几个步骤：2.1 地基处理斜拉桥的地基处理非常重要，需要根据实际情况选择合适的地基处理方法。
2.2 安装桥塔和主梁首先要安装桥塔，并确保其牢固稳定。
然后安装主梁，通常采用分段预制的方式进行，每段主梁通过临时支撑连接在一起，待斜拉索安装完毕后再进行拆除。
2.3 安装斜拉索安装斜拉索是斜拉桥施工的关键步骤。
首先要确定合理的斜拉索布置方案，然后进行斜拉索的制作和安装。
斜拉索的制作包括钢缆拉制、腐蚀防护等工序。
2.4 桥面铺装和通车在安装斜拉索之后，可以开始进行桥面的铺装工作，通常采用沥青混凝土铺装。
待桥面铺装完毕后，进行相关的验收工作，确保桥梁的安全使用性能。
最后，可以进行桥梁的通车仪式，正式投入使用。
3. 施工注意事项斜拉桥的施工过程中需要注意以下几个方面：3.1 安全措施施工过程中要严格遵守相关的安全操作规程，包括施工人员佩戴安全帽、安全绳等个人防护装备，设置安全警示标志等。
3.2 质量控制施工过程中要进行严格的质量控制，包括斜拉索的拉制质量检验、桥梁主梁和桥塔的安装质量检验等。
同时，要定期进行检测和维护工作，确保桥梁的正常使用。
3.3 施工进度管理施工过程中要按照合理的工期计划进行施工，确保施工进度的控制。
同时，要随时根据施工实际情况进行调整和优化，提高施工效率。
4. 施工技术要点斜拉桥的施工还需要掌握以下技术要点：4.1 斜拉索张拉技术斜拉索的张拉是施工的关键步骤，需要掌握科学合理的张拉方法和参数，确保斜拉索的安全稳定。
4.2 桥塔和主梁的安装技术桥塔和主梁的安装需要使用吊车等机械设备，施工人员需要掌握相关的安装技术，确保桥塔和主梁的准确安装。
4.3 施工过程中的监测技术施工过程中需要进行桥梁的监测工作，包括位移监测、应力监测等。
斜拉桥施工工艺一、引言斜拉桥作为一种现代桥梁结构形式，以其优美的外观和卓越的性能，在桥梁工程中越来越受到重视。
其主梁采用斜拉索作为支撑，使桥梁具有更大的跨度和稳定性。
本文将详细介绍斜拉桥的施工工艺，从准备工作、索塔施工、主梁施工、斜拉索安装到桥面铺装，全面阐述斜拉桥的施工流程和要点。
二、准备工作在施工前，需进行充分的技术准备和物资准备。
技术准备包括设计文件解读、施工方案制定、安全技术交底等。
物资准备包括各种施工设备、材料、构件的采购和检验等。
施工现场的布置和安全设施的设置也是施工准备的重要内容。
三、索塔施工索塔是斜拉桥的重要组成部分，其施工方法可分为自下而上或自上而下两种。
自下而上方法适用于高度较低的索塔，需先进行基础施工，然后逐层向上施工。
自上而下方法则适用于高度较高的索塔，可有效减小施工误差。
无论采用哪种方法，施工过程中都需严格控制垂直度和稳定性。
四、主梁施工主梁施工是斜拉桥施工的关键环节之一。
根据桥梁跨度和设计要求，可采用不同的主梁施工方法，如支架法、悬臂法等。
支架法适用于跨度较小、荷载较小的桥梁，施工简单易行。
悬臂法适用于跨度较大、荷载较大的桥梁，通过在主梁两端设置悬臂，以减小主梁跨度，方便施工。
在主梁施工过程中，应严格控制梁体的线性和稳定性。
五、斜拉索安装斜拉索是斜拉桥的重要承载构件，其安装精度和稳定性对桥梁的整体性能有着重要影响。
斜拉索安装时需根据索塔和主梁的相对位置确定索的长度和倾斜角度。
常用的安装方法有顶索法和牵引法。
顶索法是将索的一端固定在索塔上，另一端通过牵引设备向上顶升。
牵引法则是将索的一端固定在主梁上，另一端通过牵引设备向下牵引。
在斜拉索安装过程中，应确保索的长度和倾斜角度准确无误，同时加强索的固定和防护措施，防止索的损坏或脱落。
六、桥面铺装桥面铺装是斜拉桥施工的最后一道工序，对保护桥梁结构、提高行车舒适性具有重要作用。
桥面铺装可采用水泥混凝土或沥青混凝土等材料。
水泥混凝土铺装具有耐久性好、维护成本低等优点，但易产生裂缝。
斜拉桥施工技术方法斜拉桥施工技术方法斜拉桥又称斜张桥，是将主梁用许多拉索直接拉在桥塔上的一种桥梁，是由承压的塔、受拉的索和承弯的梁体组合起来的一种结构体系。
下面是店铺为大家整理的斜拉桥施工技术方法，欢迎大家阅读浏览。
一、斜拉桥类型与组成1、斜拉桥类型：预应力混凝土斜拉桥、钢斜拉桥、钢-混凝土叠合梁斜拉桥、混合梁斜拉桥、吊拉斜拉桥2、斜拉桥组成：索塔、钢索、主梁二、施工技术要点1、索塔施工的技术要求和注意事项索塔施工方法选择因素：结构、体形、材料、施工设备、设计要求综合考虑裸塔施工宜用爬模法，横梁较多的高塔，宜采用劲性骨架挂模提升法斜拉桥施工时，应避免塔梁交叉施工干扰倾斜式索塔施工时，必须对各施工阶段索塔的强度和变形进行计算，应分高度设置横撑，使其线形、应力、倾斜度满足设计要求并保证施工安全索塔横梁施工时根据其结构、重量及支撑高度，设置可靠的模板和支撑系统;要考虑弹性和非弹性变形、支承下沉、温差及日照的影响，必要时，应设支承千斤顶调控，体积过大的横梁可分两次浇筑索塔混凝土现浇，应选用输送泵施工避免上部塔体施工时对下部塔体表面的污染索塔施工必须制定整体和局部的安全措施2、主梁施工技术要求和注意事项(1)斜拉桥主梁施工方法：施工方法与梁式桥基本相同，分为顶推法、平转法、支架法、悬臂法(最常用的施工方法);悬臂法分为悬臂浇筑法、悬臂拼装法悬臂浇筑法，在塔柱两侧用挂篮对称逐段浇筑主梁混凝土悬臂拼装法，是先在塔柱区浇筑一段旋转起吊设备的起始梁段，然后用适宜的起吊设备从塔柱两侧依次对称拼装梁体节段(2)混凝土主梁施工方法斜拉桥的'零号段是梁的起始段，一般都是在支架和托架上浇筑，支架和托架的变形将直接影响主梁的施工质量，在零号段浇筑前，应消除支架的温度变形、弹性变形、非弹性变形、支承变形当设计采用非塔、梁固结形式时，施工时必须采用塔、梁临时固结措施采用挂篮浇筑主梁时，挂篮设计和主梁浇筑应考虑风振的刚度要求;挂篮制成后应进行检验、试拼、整体组装检验、预压，同时测定悬臂梁及挂篮的弹性挠度、调整高程性能及其他技术性能主梁采用悬拼法施工时，预制梁段宜选用长线台座或多段联合台座，每联宜多于5段，各端面要啮合密贴，不得随意修补为防止合龙梁段施工出现的裂缝，在梁上下底板或两肋的端部预埋临时连接钢构件，或设置临时纵向预应力索，或用千斤顶调节合龙口的应力和合龙口长度，并应不间断的观测合龙前数日的昼夜环境温度场变化与合龙高程及合龙口长度变化的关系，确定适宜的合龙时间和合龙程序(3)钢主梁施工方法应进行钢梁的连日温度变形观测对照，确定适宜的合龙温度及实施程序，并应满足钢梁安装就位时高强螺栓定位所需的时间三、斜拉桥施工监测1、施工过程中，必须对主梁各个施工阶段的拉索索力、主梁标高、塔梁内力以及索塔位移量等进行监测2、监测数据应及时将有关数据反馈给设计等单位，以便分析确定下一施工阶段的拉索张拉量和主梁线形、高程及索塔位移控制量值等，直至合龙3、施工监测主要内容：变形：主梁线形、高程、轴线偏差、索塔的水平位移应力：拉索索力、支座反力以及梁、塔应力在施工过程中的变化温度：温度场及指定测量时间塔、梁、索的变化下载全文。
